Type de produit	Station d'accueil portable USB-C 3.1 Gen 1
Marque	Tripp Lite
Modèle	U442-DOCK6-GY
Couleur	Gris
Connecteur d'entrée	USB-C (mâle)
Connecteurs de sortie	2x USB-A 3.0, 1x USB-C (PD/données), 1x RJ45 Ethernet, 1x HDMI, 1x VGA
Résolution HDMI maximale	4096 x 2160 à 30 Hz (4:4:4)
Résolution VGA maximale	1920 x 1200 à 60 Hz
Débit Ethernet	10/100/1000 Mbps
Vitesse de transfert USB	Jusqu'à 5 Gbps
Puissance de charge USB-C (PD)	Jusqu'à 100 W (20 V, 5 A)
Puissance de charge USB-A (BC 1.2)	Jusqu'à 1,5 A
Puissance dédiée aux ports USB-A (sous alimentation PD)	5 V, 1,6 A (8 W)
Température de fonctionnement	0 à 45 °C
Température de stockage	-10 à 70 °C
Humidité de fonctionnement	10 à 85 % HR (sans condensation)
Humidité de stockage	5 à 90 % HR (sans condensation)
Garantie	3 ans (limitée)
Compatibilité	Ordinateur avec port USB-C ou Thunderbolt 3 prenant en charge le mode alternatif DisplayPort
Fonctions spéciales	Mode miroir HDMI+VGA, Wake-on-LAN, Fast Role Swap PD 3.0, IEEE 802.3az, reprise automatique après veille
Entretien	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Utiliser avec des câbles et chargeurs compatibles ; éviter tout contact avec des liquides
Pièces détachées	Non fournies ; câbles optionnels disponibles (VGA, HDMI, USB, Ethernet)
Réparabilité	Produit non réparable par l'utilisateur ; contacter le support Tripp Lite

FOIRE AUX QUESTIONS - U442DOCK6GY Tripp Lite

Comment connecter un moniteur externe via HDMI ?

Branchez le connecteur USB-C de la station d'accueil à votre ordinateur, puis reliez le port HDMI de la station à votre moniteur à l'aide d'un câble HDMI haute vitesse (recommandé série P568 de Tripp Lite).

Puis-je utiliser les ports HDMI et VGA simultanément ?

Oui, en mode miroir. Les deux ports peuvent fonctionner en même temps avec une résolution maximale de 1 080 p pour chaque port. Le port VGA devient le moniteur principal prolongé et le HDMI reflète le VGA.

Quelle est la résolution maximale prise en charge par le port HDMI ?

Le port HDMI prend en charge une résolution allant jusqu'à 4 096 x 2 160 à 30 Hz (4:4:4).

Comment charger mon ordinateur portable via la station d'accueil ?

Raccordez un chargeur USB-C compatible Power Delivery (PD) au port de chargement USB-C de la station. La station peut fournir jusqu'à 100 W (20 V, 5 A) pour charger votre ordinateur.

La station d'accueil est-elle compatible avec les ordinateurs Mac ?

Oui, à condition que votre Mac dispose d'un port USB-C ou Thunderbolt 3 prenant en charge le mode alternatif DisplayPort. Aucun pilote supplémentaire n'est requis.

Dois-je installer des pilotes pour utiliser la station d'accueil ?

Non, la station est prête à l'emploi et ne nécessite aucun logiciel ou pilote. Branchez-la simplement sur un port USB-C compatible.

Comment configurer la connexion Ethernet ?

Reliez le port RJ45 de la station à votre réseau à l'aide d'un câble Cat5e/6. La connexion s'établit automatiquement. Si ce n'est pas le cas, configurez manuellement les paramètres réseau de votre ordinateur (ex. sur Mac : Préférences Système > Réseau > Assistez-moi).

Que faire si la station d'accueil ne fonctionne pas après la mise en veille ?

La station reprend automatiquement le fonctionnement après la veille. Si le problème persiste, débranchez et rebranchez le connecteur USB-C de la station.

Quels câbles sont recommandés pour des performances optimales ?

Tripp Lite recommande ses câbles HDMI haute vitesse série P568, câbles VGA série P502, câbles Ethernet Cat6 série N201, et câble USB-C U420-006-5A.

Quelle est la durée de la garantie ?

La station d'accueil bénéficie d'une garantie limitée de 3 ans contre les vices de matériaux et de fabrication à compter de la date d'achat.

MODE D'EMPLOI U442DOCK6GY Tripp Lite

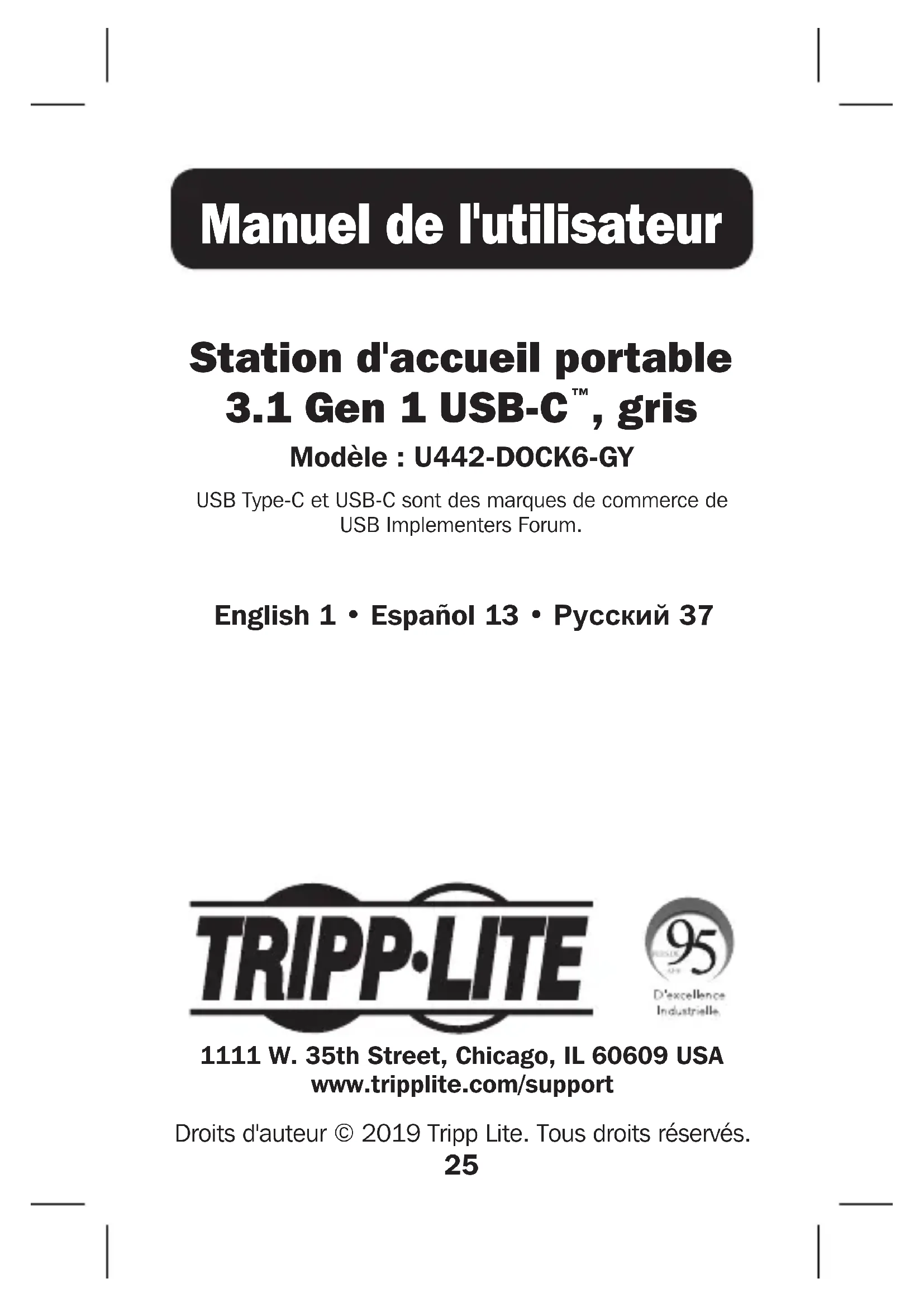

Manuel de l'utilisateur

Station d'accueil portable 3.1 Gen 1 USB-C™, gris

Modèle : U442-DOCK6-GY

USB Type-C et USB-C sont des marques de commerce de USB Implementers Forum.

English 1 • Español 13 • Русский 37

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Caractéristiques du produit

• Prend en charge le mode alternatif DisplayPort pour connecter un moniteur HDMI via un port USB-C ou Thunderbolt™ 3
• Prend en charge les connexions d'un moniteur DVI via un adaptateur de HDMI à DVI (consulter Accessoires en option pour plus d'informations)
• Le mode miroir permet aux ports HDMI et VGA de fonctionner simultanément avec une résolution maximum de 1 080 p pour les deux ports*.
• Le port HDMI prend en charge des résolutions vidéo 4 096 x 2 160 30 Hz 4:4:4.
• Le port VGA prend en charge des résolutions vidéo jusqu'à 1 920 x 1 200, y compris 1 080 p, @ 60 Hz.
• Le port Ethernet prend en charge de véritables vitesses de réseau de 110/100/1 000 Mbps.
• Les ports de données USB-A et Type-C prennent en charge des taux de transfert de données pouvant atteindre jusqu'à 5 Gbps.

Caractéristiques du produit

- Tous les ports USB-A 3.0 prennent en charge les données et le chargement.

- Le port dédié USB conforme à BC 1.2 procure un pouvoir de chargement rapide allant jusqu'à 1,5 A pour les appareils mobiles (lorsqu'il est sous tension).

- Le port USB-C du dispositif prend en charge les données et le chargement de distribution de puissance (PD) avec une entrée d'alimentation allant jusqu'à 20 V 5 A (100 W).

- 5 V 1,6 A (8 W) de puissance sont dédiés aux ports USB-A lorsque raccordé à un chargeur de la distribution de puissance 1(PD) conforme 3.0.*

- Prend en charge Fast Role Swap de la distribution de puissance (PD) 3.0 pour maintenir la connexion des données et de l'alimentation au moment du retrait de l'alimentation de chargement.

- Se remet automatiquement en marche du mode de mise en veille ou de mise en attente

- IEEE 802.3az (Ethernet à haute efficacité énergétique)

Caractéristiques du produit

• Prend en charge les exploitations en duplex intégral et en semi-duplex
• Prend en charge le réseau local Wake-on
• Conception compacte qui se glisse facilement dans un sac à ordinateur
• Prêt à l'emploi; aucun logiciel ou lecteur requis

*Si deux moniteurs sont connectés simultanément, le port VGA devient le principal moniteur prolongé et le moniteur HDMI reflète le moniteur VGA.

** Lorsqu'aucune alimentation n'est raccordée, la sortie des ports USB-A dépend de la source connectée.

Configuration requise

• Ordinateur avec port USB-C ou Thunderbolt 3 qui prend en charge le mode alternatif DisplayPort
  • Moniteur VGA, DVI* ou HDMI
• Réseau Ethernet avec des vitesses jusqu'à 10/100/1 000 Mbps

***Exige un adaptateur (consulter Accessoires en option pour plus d'informations)

L'emballage inclut

• U442-DOCK6-GY
  • Manuel de l'utilisateur

Accessoires en option

• Cordons de raccordement anticoupure Gigabit Cat6 de la série N201
• Câbles coaxiaux VGA pour moniteur de la série P502
• Câbles d'adaptateur de HDMI à DVI de la série P566
  • Câbles HDMI haute vitesse de la série P568
• Câbles de l'appareil A/B USB 3.0 de la série U322
• Câbles de l'appareil USB 3.0 Micro-B de la série U326
• Câble U420-006-5A USB 3.1 Gen 1 USB-C (M/M), 0,9 m (3 pi)

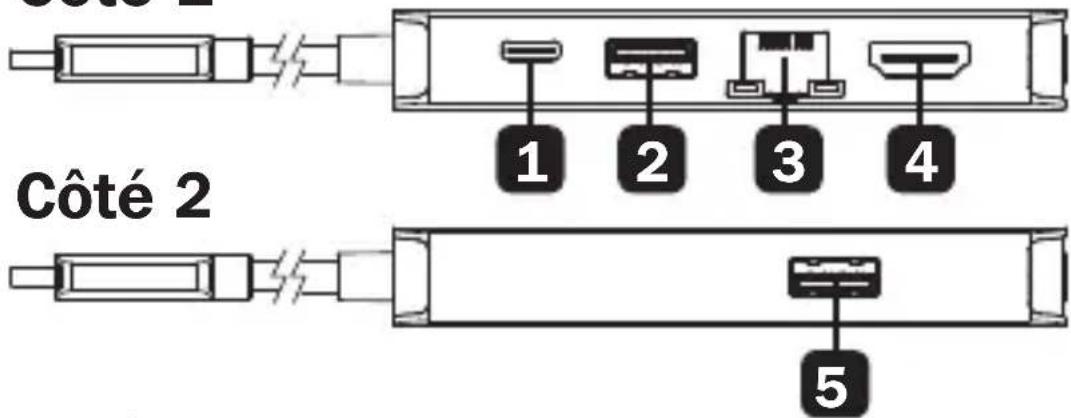

Aperçu du produit

Côté 1

Arrière

1 Port de chargement USB-C et de données (femelle) – permet de

raccorder un dispositif à un chargeur de la distribution de puissance (PD) USB-C pour le chargement ou le transfert de données.

2 Port USB-A 3.0 BC 1.2 (femelle) –

procure un pouvoir de chargement rapide allant jusqu'à 1,5 A pour les appareils mobiles.

3 Port RJ45 (femelle) – se raccorde à un réseau de 10/100/1 000 Mbps.

Aperçu du produit

4 Port HDMI (femelle) – permet de raccorder un moniteur HDMI
5 Port USB-A 3.0 (femelle) – se raccorde à des périphériques/dispositifs USB pour le chargement ou le transfert de données.
6 Port VGA (femelle) – se raccorde à un moniteur VGA.

Installation

Remarques :

• Si deux moniteurs sont connectés, la résolution maximale sera automatiquement régénérée selon le format vidéo le plus bas, dans ce cas 1 080 p.
• Lorsqu'alimenté par le biais du port de chargement USB-C, 8 W sont dédiés à la station d'accueil et autres dispositifs. Le reste est utilisé pour charger le dispositif connecté.
• Consulter la section Accessoires en option pour des suggestions concernant les câbles.

• Lorsque l'appareil est raccordé au port USB-C d'un ordinateur et à un réseau via un câble Cat5e/6, un raccordement au réseau sera automatiquement établi. Si aucun raccordement n'a été établi, un raccordement peut être établi manuellement depuis la page des paramètres réseau de l'ordinateur. Par exemple, sur un Mac, se rendre à la section Network (réseau) qui se trouve dans System Preferences (préférences du système), cliquer sur le bouton « Assist Me » (obtenir de l'aide) pour accéder à Network Setup Assistant (assistant à la configuration du réseau), puis suivre les messages-guides pour établir une connexion.

• Raccorder le connecteur USB-C Type-C de la station d'accueil au port USB-C ou Thunderbolt 3 sur l'ordinateur, la tablette ou tout autre appareil.

Installation

1. À l'aide d'un câble VGA, raccorder le port VGA de la station d'accueil au port VGA sur un moniteur.
2. À l'aide d'un câble HDMI (comme les câbles HDMI haute vitesse de la série P568 de Tripp Lite), raccorder le port HDMI de la station au port HDMI d'un moniteur.
3. Raccorder jusqu'à deux dispositifs USB aux ports hôtes USB-A de la station pour les données ou le chargement.
4. Raccorder un dispositif USB Type-C au port Type-C de la station d'accueil pour les données ou le chargement.
5. À l'aide d'un câble UTP Cat5e/6, raccorder le port RJ45 de l'adaptateur à un réseau.

Caractéristiques techniques

Connecteurs - entrée
USB USB-C (mâle)
Connecteurs - sortie
USB-A (x2) USB 3.0 A (femelle)
Chargement de distribution de puissance (PD) USB et données	USB-C (femelle)
10/100/1 000 Ethernet	RJ45 (femelle)
HDMI HDMI (femelle)
VGA VGA (femelle)
Écologique
Température de fonctionnement	0 à 45 °C(32 à 113 °F)
Humidité de fonctionnement	10 à 85 % HR,sans condensation
Température d'entreposage	-10 à 70 °C(14 à 158 °F)
Humidité d'entreposage 5	à 90 % HR,sans condensation
Besoins en matière d'alimentation
Port de chargement USB-C	Prend en charge une entrée de puissance allant jusqu'à 20 V 5 A (100 W)

Garantie

Garantie limitée de 3 ans

Tripp Lite garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, Tripp Lite N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Garantie

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou de nuire de façon majeure à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
