MANUAL DE USUARIO U442DOCK6GY Tripp Lite

Manual del Propietario

Estación de Conexión Portátil USB C™ 3.1 Gen 1 - Gris

Modelo: U442-DOCK6-GY

USB Tipo C y USB C son marcas comerciales registradas del USB Implementers Forum

English 1 • Français 25 • Русский 37

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609, EE. UU. www.tripplite.com/support

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

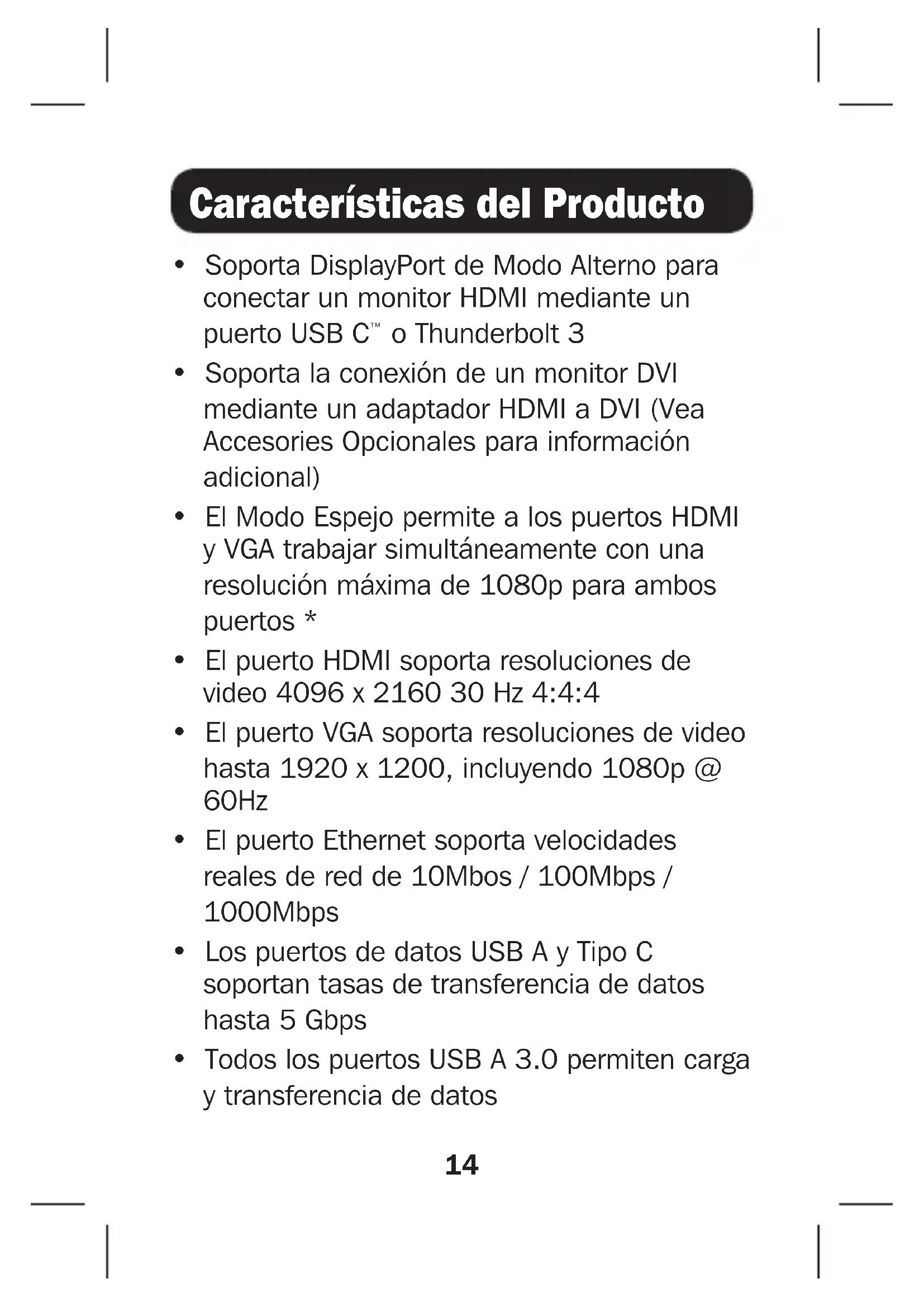

Características del Producto

• Soporta DisplayPort de Modo Alterno para conectar un monitor HDMI mediante un puerto USB C™ o Thunderbolt 3
• Soporta la conexión de un monitor DVI mediante un adaptador HDMI a DVI (Vea Accesories Opcionales para información adicional)
• El Modo Espejo permite a los puertos HDMI y VGA trabajar simultáneamente con una resolución máxima de 1080p para ambos puertos *
• El puerto HDMI soporta resoluciones de video 4096 x 2160 30 Hz 4:4:4
• El puerto VGA soporta resoluciones de video hasta 1920 x 1200, incluyendo 1080p @ 60Hz
• El puerto Ethernet soporta velocidades reales de red de 10Mbos / 100Mbps / 1000Mbps
• Los puertos de datos USB A y Tipo C soportan tasas de transferencia de datos hasta 5 Gbps
• Todos los puertos USB A 3.0 permiten carga y transferencia de datos

Características del Producto

• Un puerto USB dedicado compatible con BC 1.2 proporciona hasta 1.5A de alimentación de carga rápida a los dispositivos conectados (cuando se conecta a la energía)
• El puerto USB C soporta transferencia de datos y carga USB PD [Power Delivery] con alimentación de hasta 20V 5A (100W).
• 5V 1.6A (8W) de potencia están dedicados a los puertos USB A cuando se conecta un cargador compatible con PD 3.0**
• Permite Intercambio Rápido de Roles [FRS] PD 3.0 para mantener la conexión de datos y energía una vez retirada la energía de carga
• Restablece automáticamente la operación desde el modo de hibernación y suspensión
• Compatible con IEEE 802.3az (Ethernet Eficiente con la Energía)
• Soporta operaciones Dúplex y Semi-dúplex
• Soporta Wake-on LAN
• El diseño compacto cabe fácilmente en una bolsa de su laptop

Características del Producto

- Conectar y Usar—No requiere software ni controladores

*Si conecta dos monitores al mismo tiempo, el puerto VGA se convierte en el principal monitor extendido y el monitor HDMI refleja a espejo el monitor VGA

**Cuando no está conectado un suministro de energía, la salida de los puertos USB A dependen de la fuente conectada.

Requisitos del Sistema

• Computadora con puerto USB C o Thunderbolt 3 que soporte DisplayPort Modo Alterno
  • Monitor VGA, DVI*** o HDMI
• Red Ethernet con velocidades hasta 10Mbps / 100Mbps / 1000Mbps

***Requiere de un adaptador (Vea Accesorios Opcionales para mayor información)

El Paquete Incluye

• U442-DOCK6-GY
- Manual del Propietario

Accesorios Opcionales

• Cables Patch Snagless Cat6 Gigabit Serie N201
• Cables Coaxiales de la Serie P502 para Monitor VGA
• Cables Adaptadores de HDMI a DVI Serie P566
  • Cables HDMI de Alta Velocidad Serie P568
• Cables para Dispositivo USB 3.0 A/B Serie U322
• Cables para Dispositivo USB 3.0 Micro-B Serie U326
• U420-006-5A – Cable USB 3.1 Gen 2 USB C (M/M), 91 cm [3 pies]

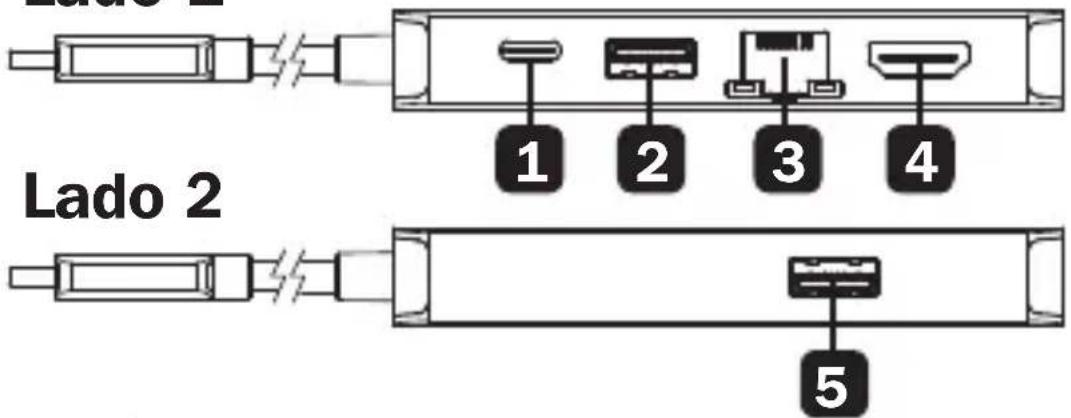

Vista General del Producto

Lado 1

Lado 2 Lado 2 1 2 3 4 5

Atrás

1 Puerto USB C para Carga y Datos (Hembra) – Conecta su dispositivo a un cargador USB C PD para cargar o transferencia de datos.
2, Puerto USB-A 3.0 BC 1.2 (Hembra) – Proporciona hasta 1.5A de alimentación para carga rápida a los dispositivos conectados.
3 Puerto RJ45 (Hembra) - Se conecta a una red 10Mbps / 100Mbps /1000Mbps
4 Puerto HDMI (Hembra) – Conecta un monitor HDMI

Vista General del Producto

5 Puerto USB A 3.0 (Hembra) – Se conecta a periféricos o dispositivos para carga o transferencia de datos USB.
6 Puerto VGA (Hembra) – Se conecta a un monitor VGA

Instalación

Notas:

• Si conecta dos monitores, la resolución máxima se renegociará automáticamente al formato de vídeo más bajo, en este caso 1080p.
• Cuando se conecta a la energía a través del puerto USB C de carga, 8W se dedican a la estación de conexión y otros dispositivos. El resto se usa para cargar el dispositivo conectado.
• Para ver los cables sugeridos, consulte la sección de Accesorios Opcionales.

• Cuando la unidad esté conectada al puerto USB C en su computadora y a una red mediante cableado Cat5e o Cat6, se establecerá automáticamente una conexión de red. Si no se realiza conexión, se puede establecer una manualmente yendo a la página de configuración de red de su computadora. Por ejemplo, en una Mac tendría que desplazarse a la sección de red en preferencias del sistema, hacer clic en "Ayúdame" para llegar al asistente de configuración de red, luego seguir las instrucciones para establecer una conexión.

• Conecte el conector USB Tipo C de la estación de conexión al puerto USB C o Thunderbolt 3 en su laptop, tableta u otro dispositivo.

Instalación

1. Usando un cable VGA, conecte el puerto VGA de la estación de conexión al puerto VGA en un monitor.
2. Usando un cable HDMI (como los cables HDMI de alta velocidad Serie P568 de Tripp Lite), conecte el puerto HDMI de la estación de conexión al puerto HDMI en un monitor.
3. Conecte hasta dos dispositivos USB a los puertos USB A de la estación de conexión para transferencia de datos o carga.
4. Conecte un dispositivo USB Tipo C al puerto de datos Tipo C de la estación de conexión para transferencia de datos o carga.
5. Usando un cable UTP Cat5e o Cat6, conecte el puerto RJ45 del adaptador a una red.

Especificaciones

Conectores-Entrada
USB USB C (Macho)
Conectores-Salida
USB A (x2) USB 3.0 A (Hembra)
Carga PD y Transferencia de Datos USB	USB C (Hembra)
Ethernet 10Mbps / 100Mbps / 1000Mbps	RJ45 (Hembra)
HDMI HDMI (Hembra)
VGA VGA (Hembra)
Ambiental
Temperatura de Operación	0 °C a 45 °C[32 °F a 113 °F]
Humedad de Operación	De 10% a 85% de HR, Sin Condensación
Temperatura de Almacenamiento	-10 °C a 70 °C[14 °F a 158 °F]
Humedad de Almacenamiento	De 5% a 90% de HR, sin condensación
Requerimientos de Energía
Puerto de Carga USB C	Soporta Entrada de Hasta 20V 5A (100W)

Garantía

Garantía Limitada de 3 años.

Tripp Lite garantiza durante un período de tres (3) años a partir de la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación de Tripp Lite bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía [RMA] de Tripp Lite o de un centro de servicio autorizado de Tripp Lite. Los productos deben devolverse a Tripp Lite o a un centro de servicio autorizado de Tripp Lite con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OTORGA GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, Tripp Lite no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos

Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, cuando los clientes adquieren un nuevo equipo eléctrico y electrónico de Tripp Lite están obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desecho

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
