U44406NVGUBC - Station d'accueil Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil USB-C avec sortie VGA, hub USB-A et Ethernet Gigabit
Marque	Tripp Lite
Modèle	U44406NVGUBC (U444-06N-VGU-C / U444-06N-VGUB-C)
Connectivité vidéo	1 port VGA femelle (jusqu'à 1920x1080 @ 60 Hz)
Connectivité réseau	1 port RJ45 femelle (10/100/1000 Mbps)
Ports supplémentaires	1 port USB-A femelle (jusqu'à 5 Gbps), 1 port USB-C femelle (données et chargement)
Alimentation	Entrée USB-C PD jusqu'à 20V 3A (60W) ; sortie USB-A 5V 1A (5W)
Transfert de données	USB 3.2 Gen 1 jusqu'à 5 Gbps, rétrocompatible USB 2.0/1.1
Compatibilité	Ordinateurs, tablettes et appareils avec port USB-C supportant le mode alternatif DisplayPort
Installation	Plug-and-play, aucun pilote requis
Température de fonctionnement	0 à 45 °C
Humidité de fonctionnement	10 à 85 % HR, sans condensation
Température de stockage	-10 à 80 °C
Humidité de stockage	5 à 90 % HR, sans condensation
Garantie	3 ans (limitée)
Entretien et nettoyage	Aucun entretien particulier. Nettoyer avec un chiffon doux et sec.
Sécurité	Ne pas utiliser avec des équipements de survie. Éviter les environnements explosifs.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le support Tripp Lite en cas de panne.
Informations générales	Conforme à la directive DEEE. Tripp Lite se réserve le droit de modifier les spécifications sans préavis.

FOIRE AUX QUESTIONS - U44406NVGUBC Tripp Lite

Quels appareils sont compatibles avec la station d'accueil U44406NVGUBC ?

L'appareil est compatible avec tout ordinateur, tablette ou smartphone disposant d'un port USB-C supportant le mode alternatif DisplayPort. Vérifiez les spécifications de votre appareil.

Quelle résolution maximale puis-je obtenir via le port VGA ?

Le port VGA supporte une résolution maximale de 1920 x 1080 pixels (1080p) à 60 Hz.

La station d'accueil prend-elle en charge la charge de mon ordinateur portable ?

Oui, le port USB-C de la station accepte une entrée de charge jusqu'à 20V 3A (60W) via USB-C Power Delivery, permettant de recharger votre appareil connecté.

Quelle vitesse réseau offre le port Ethernet ?

Le port Ethernet Gigabit supporte des vitesses de 10/100/1000 Mbps pour une connexion réseau filaire rapide et stable.

Puis-je connecter plusieurs périphériques USB en même temps ?

Oui, la station dispose d'un port USB-A et d'un port USB-C supplémentaire (données) permettant de connecter jusqu'à deux périphériques USB simultanément, chacun avec un débit jusqu'à 5 Gbps.

Dois-je installer des pilotes ou logiciels pour utiliser l'adaptateur ?

Non, l'installation est plug-and-play. Aucun pilote ou logiciel n'est nécessaire ; il suffit de brancher l'adaptateur sur votre appareil.

Que faire si le réseau n'est pas détecté automatiquement ?

Si la connexion réseau ne s'établit pas automatiquement, vous pouvez la configurer manuellement dans les paramètres réseau de votre ordinateur. Par exemple, sur Mac, allez dans Préférences Système > Réseau et utilisez l'assistant de configuration.

Puis-je utiliser un câble VGA standard avec cette station ?

Oui, un câble VGA standard (mâle-mâle) est nécessaire pour connecter votre moniteur. Tripp Lite recommande ses câbles série P502 pour une qualité optimale.

La station d'accueil est-elle compatible avec les systèmes d'exploitation autres que Windows et macOS ?

Oui, l'adaptateur fonctionne avec tout système d'exploitation supportant les périphériques USB et le mode DisplayPort, y compris Windows, macOS, Linux, Chrome OS et plus.

Quelle est la durée de garantie de la station d'accueil ?

Tripp Lite offre une garantie limitée de 3 ans à compter de la date d'achat, couvrant les défauts de matériaux et de fabrication.

MODE D'EMPLOI U44406NVGUBC Tripp Lite

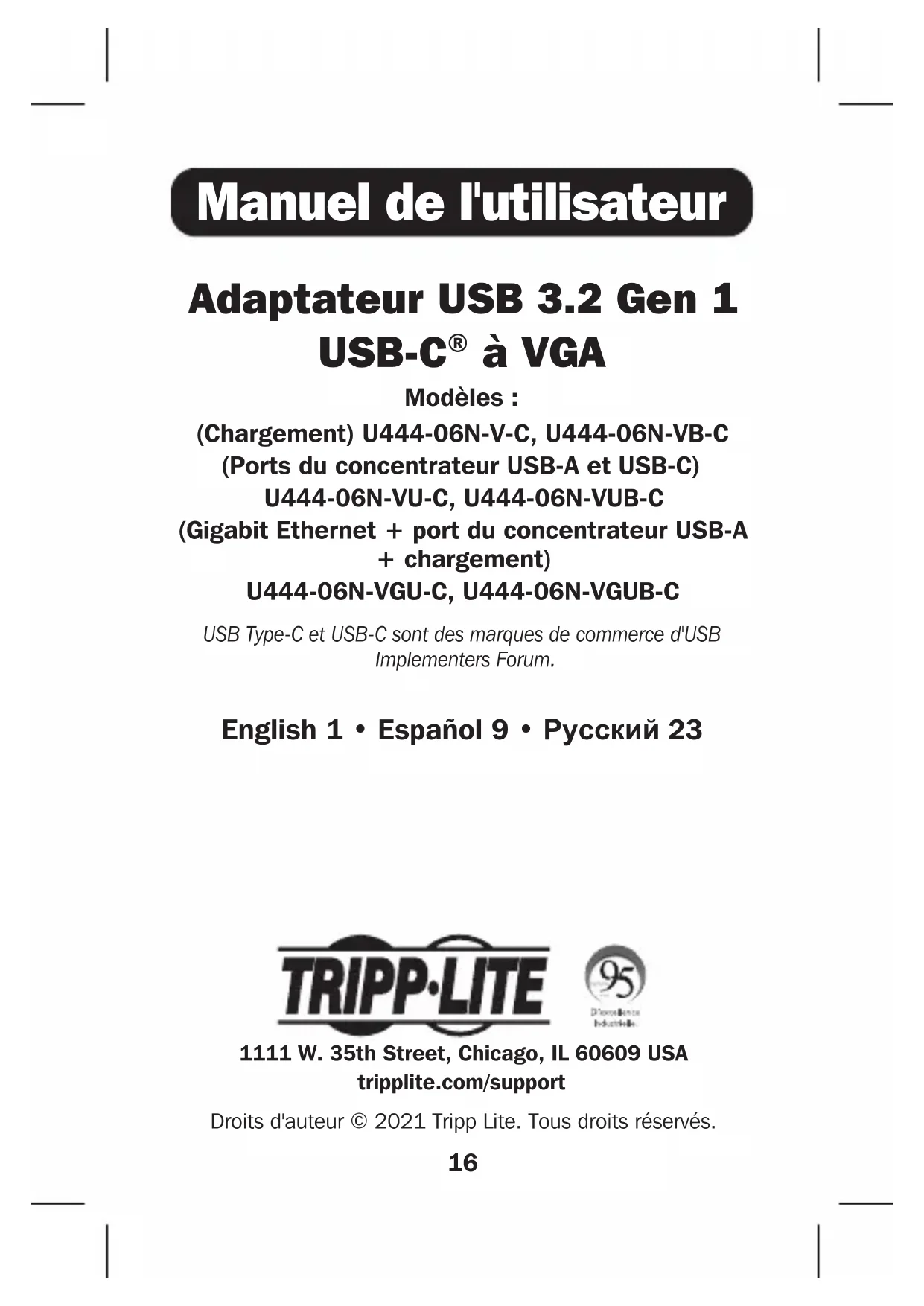

Manuel de l'utilisateur

Adaptateur USB 3.2 Gen 1 USB-C® à VGA

Modèles :

(Ports du concentrateur USB-A et USB-C)

U444-06N-VU-C, U444-06N-VUB-C

(Gigabit Ethernet + port du concentrateur USB-A

+ chargement)

USB Type-C et USB-C sont des marques de commerce d'USB Implementers Forum.

English 1 • Español 9 • Русский 23

D'excellence Industrielle.

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

L'emballage inclut :

• U444-06N-V-C, U444-06N-VB-C, U444-06N-VU-C, U444-06N-VUB-C, U444-06N-VGU-C ou U444-06N-VGUB-C
  • Manuel de l'utilisateur

Accessoires en option

• Câbles VGA haute résolution de la série P502
• Câbles de l'appareil A/B USB de série U322
• Câbles de l'appareil Micro-B USB de série U326
• Cordon de raccordement anticoupure Gigabit Cat6 de la série N201
• Câble U420-003 USB 3.2 A Gen1 USB-C mâle/mâle – 0,91 m (3 pi)

Caractéristiques du produit

Remarque : Cette section dresse une liste des caractéristiques pour tous les modèles USB Type-C mentionnés dans ce manuel. Consulter le tableau Caractéristiques USB Type-C pour déterminer les caractéristiques prises en charge par les différents modèles.

• Prend en charge le mode alternatif USB DisplayPort pour connecter un moniteur VGA via un port USB-C
• Prend en charge des résolutions vidéo VGA jusqu'à 1 920 x 1 080, y compris 1 080p (60 Hz)
• Le port Ethernet prend en charge de véritables vitesses de réseau de 10/100/1 000 Mbps.

Caractéristiques du produit

• Les ports du concentrateur USB-A et USB-C prennent en charge des taux de transfert de données pouvant atteindre jusqu'à 5 Gbps; rétrocompatible avec les générations USB précédentes.
• Le port USB-C prend en charge le transfert de données et le USB-C de distribution de puissance (PD) avec une entrée d'alimentation jusqu'à 20 V 3 A (60 W).
• Prêt à l'emploi; aucun logiciel ou lecteur requis

Caractéristiques USB Type-C

Modèles	U444-06N-V-C/U444-06N-VB-C	U444-06N-VU-C/U444-06N-VUB-C	U444-06N-VGU-C/U444-06N-VGUB-C
Port VGA 0 0 0
Port du concentrateur USB-A N O O
Port Gigabit Ethernet N N O
Prise en charge du chargement du port USB-C	O O O
Prise en charge des données du port USB-C	N O N

Installation

Remarque : Lorsque l'appareil est raccordé au port USB-C d'un ordinateur et à un réseau via un câble Cat5e/6, un raccordement au réseau sera automatiquement établi. Si aucun raccordement n'a été établi, un raccordement peut être établi manuellement depuis la page des paramètres réseau de l'ordinateur. Par exemple, sur un Mac, se rendre à la section Network (réseau) qui se trouve dans System Preferences (préférences du système), cliquer sur le bouton « Assist Me » (Obtenir de l'aide) pour accéder à Network Setup Assistant (assistant à la configuration du réseau), puis suivre les messages-guides pour établir une connexion.

1. Raccorder le connecteur USB-C de l'adaptateur au port USB-C de l'ordinateur portable, de la tablette ou de tout autre appareil compatible.
2. Raccorder le port VGA de l'adaptateur au port VGA du moniteur en utilisant un câble VGA (comme les câbles VGA de la série P502 de Tripp Lite).
3. Recharger l'appareil en connectant son chargeur USB-C au port USB-C de l'adaptateur.*
4. Raccorder un appareil USB au port du concentrateur USB-A de l'adaptateur.*
5. Raccorder le port RJ45 de l'adaptateur à un réseau en utilisant un câble UTP (comme les câbles Cat6 de la série N201 de Tripp Lite).**

*Le port USB-C du modèles U444-06N-VU-C et U444-06N-VUB-C prend en charge le transfert de données et le chargement.

**Consulter le tableau Caractéristiques USB Type-C pour les caractéristiques prises en charge pour chaque produit.

Caractéristiques techniques

Modèles	U444-06N-V-C/U444-06N-VB-C	U444-06N-VU-C/U444-06N-VUB-C	U444-06N-VGU-C/U444-06N-VGUB-C
Connecteurs d'entrée
USB	USB-C(mâle)	USB-C(mâle)	USB-C(mâle)
Prise en charge du chargement du port USB-C	O O O
Prise en charge des données du port USB-C	N O N
Connecteurs de sortie
VGA	VGA(femelle)	VGA(femelle)	VGA(femelle)
USB S/O		USB-A(femelle)	USB-A(femelle)
Ethernet S/O S/O			RJ45(femelle)
Écologique
Température de fonctionnement	0 à 45 °C (32 à 113 °F)
Humidité de fonctionnement	10 à 85 % HR, sans condensation
Température d'entreposage -10	à 80 °C (14 à 178 °F)
Humidité d'entreposage	5 à 90 % HR, sans condensation
Besoins en matière de puissance
Port de chargement USB-C	Prend en charge une entrée jusqu'à 20 V 3 A (60 W)
Port USB-A S/O		Fournit une sortie jusqu'à 5 V 1 A (5 W)

Garantie

GARANTIE LIMITÉE DE 3 ANS

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES.

Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Garantie

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il remplace un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité. Ne pas utiliser cet équipement dans un milieu où il existe un mélange anesthésique inflammable d'air, d'oxygène ou d'oxyde nitreux.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.
