MANUAL DE USUARIO U44406NVGUBC Tripp Lite

Manual del Propietario

Adaptador de USB 3.2

Gen 1 USB-C® a VGA

Modelos:

(Carga) U444-06N-V-C, U444-06N-VB-C

(Puertos de Hub USB-A y USB-C) U444-06N-VU-C, U444-06N-VUB-C

(Gigabit Ethernet+Puerto de Hub USB-A+Carga) U444-06N-VGU-C, U444-06N-VGUB-C

USB Type-C y USB-C son marcas comerciales registradas del USB Implementers Forum

English 1 • Français 16 • Русский 23

TRIPP·LITE

Excellence en Manufacture.

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

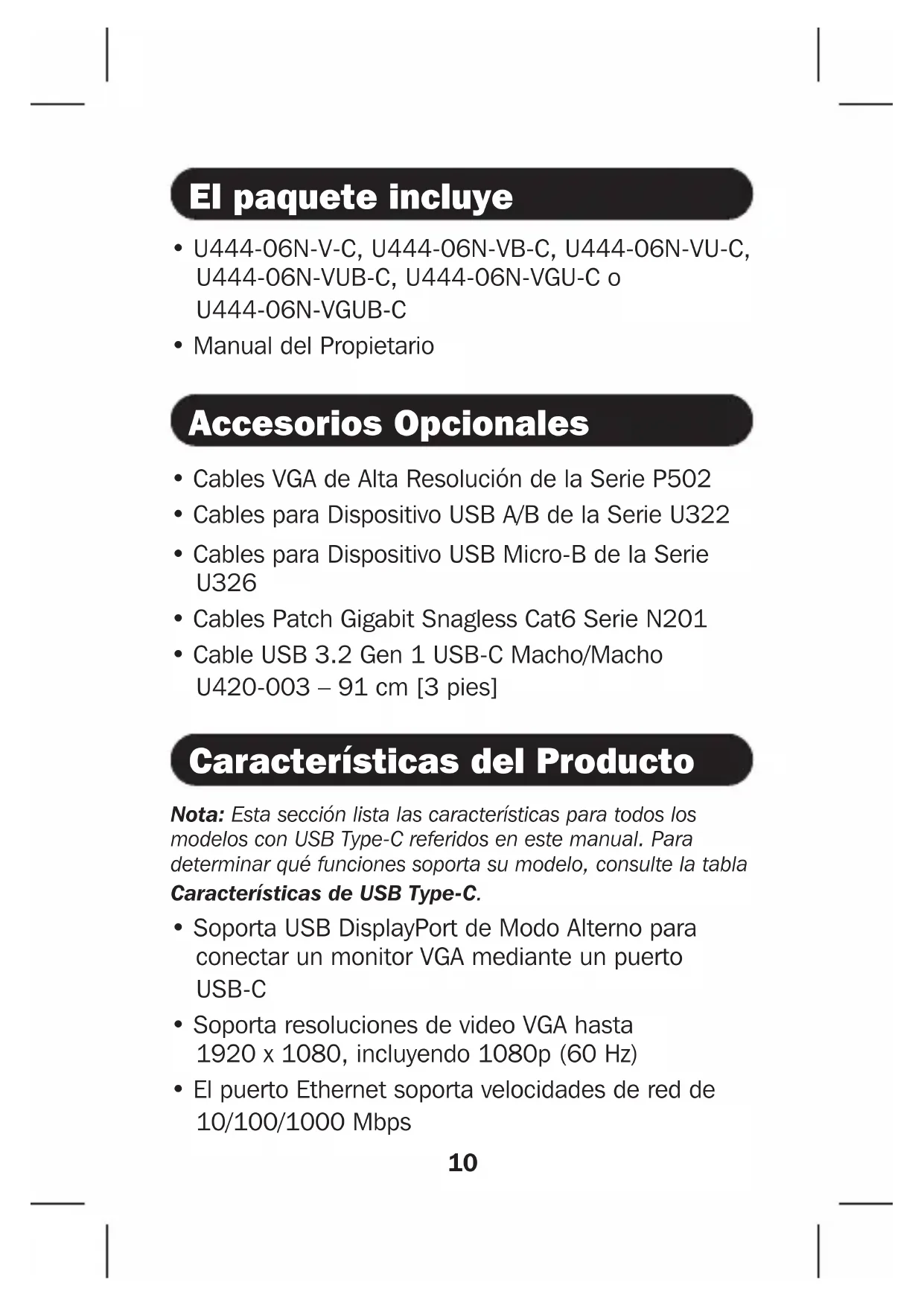

El paquete incluye

• U444-06N-V-C, U444-06N-VB-C, U444-06N-VU-C, U444-06N-VUB-C, U444-06N-VGU-C o U444-06N-VGUB-C
• Manual del Propietario

Accesorios Opcionales

• Cables VGA de Alta Resolución de la Serie P502
• Cables para Dispositivo USB A/B de la Serie U322
• Cables para Dispositivo USB Micro-B de la Serie U326
  • Cables Patch Gigabit Snagless Cat6 Serie N201
• Cable USB 3.2 Gen 1 USB-C Macho/Macho U420-003 – 91 cm [3 pies]

Características del Producto

Nota: Esta sección lista las características para todos los modelos con USB Type-C referidos en este manual. Para determinar qué funciones soporta su modelo, consulte la tabla

Características de USB Type-C.

• Soporta USB DisplayPort de Modo Alterno para conectar un monitor VGA mediante un puerto USB-C
• Soporta resoluciones de video VGA hasta 1920 x 1080, incluyendo 1080p (60 Hz)
• El puerto Ethernet soporta velocidades de red de 10/100/1000 Mbps

Características del Producto

• Los puertos USB-A and USB-C del hub soportan velocidades de transferencia de datos hasta 5 Gbps; compatible con generaciones anteriores de USB
• El puerto USB-C soporta transmisión de datos y carga Power Delivery (PD) con alimentación de hasta 20V 3A (60W)
• Conectar y Usar—No requiere software ni controladores

Características de USB Type-C

Modelos	U444-06N-V-C/U444-06N-VB-C	U444-06N-VU-C/U444-06N-VUB-C	U444-06N-VGU-C/U444-06N-VGUB-C
Puerto VGA S S S
Puerto de Hub USB-A N S S
Puerto Ethernet Gigabit N N S
Soporte de Carga de Puerto USB-C S	S S
Soporte de Datos de Puerto USB-C N	S N

Instalación

Nota: Cuando la unidad esté conectada al puerto USB-C en su computadora y a una red mediante cableado Cat5e / Cat6, se establecerá automáticamente una conexión de red. Si no se establece la conexión, puede establecerla manualmente yendo a la página de configuraciones de red de su computadora. Por ejemplo, en una Mac usted puede navegar a la sección de Red en Preferencias del Sistema, haga click en Asistente para acceder el Asistente de Configuración de Red, siga después los indicadores para establecer una conexión.

1. Conecte el conector USB Type-C del adaptador al puerto USB-C en su laptop, tableta u otro dispositivo compatible.
2. Conecte el puerto VGA del adaptador al puerto VGA del monitor usando un cable VGA (Como los cables de la Serie P502 de Tripp Lite).
3. Cargue su dispositivo conectando su cargador USB-C al puerto USB-C del adaptador.*
4. Conecte un dispositivo USB al puerto USB-A del hub del adaptador.*
5. Conecte el puerto RJ45 del adaptador a una red usando un cable UTP (como los cables Cat6 de la serie N201 de Tripp Lite).**

*El puerto USB-C de los modelos U444-06N-VU-C y U444-06N-VUB-C soporta transferencia de datos y carga.

**Para consultar las funciones que soporta su producto vea la tabla Características del USB Type-C.

Especificaciones

Modelos	U444-06N-V-C/U444-06N-VB-C	U444-06N-VU-C/U444-06N-VUB-C	U444-06N-VGU-C/U444-06N-VGUB-C
Conectores de Entrada
USB	USB-C(Macho)	USB-C(Macho)	USB-C(Macho)
Soporte de Carga de Puerto USB-C	S S S
Soporte de Datos de Puerto USB-C	N S N
Conectores de Salida
VGA	VGA(Hembra)	VGA(Hembra)	VGA(Hembra)
USB N/A		USB-A(Hembra)	USB-A(Hembra)
Ethernet N/A N/A			RJ45(Hembra)
Ambiental
Temperatura de Operación	0 °C a 45 °C [32 °F a 113 °F]
Humedad en funcionamiento	De 10% a 85% de HR,Sin Condensación
Temperatura de Almacenamiento	-10 °C a 80 °C [14 °F a 178 °F]
Humedad de Almacenamiento	De 5% a 90% de HR,Sin Condensación
Requerimientos de Energía
Puerto de Carga USB-C	Soporta Entrada de hasta20V 3A (60W)
Puerto USB-A N/A		Proporciona Salidahasta 5V 1A (5W)

Garantía

GARANTÍA LIMITADA POR 3 AÑOS

TRIPP LITE garantiza por tres (3) años desde la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser regresados a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR.

Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento con WEEE por los Clientes y Recicladores de Tripp Lite (Unión Europea)

Bajo la Directiva de Desechos de Equipos Eléctricos y Electrónicos (WEEE) [Waste Electrical and Electronic Equipment] y regulaciones aplicables, cuando los clientes adquieren un nuevo equipo eléctrico y electrónico de Tripp Lite están obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Regresar el equipo nuevo para su reciclaje una vez que finalmente sea un desecho

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad. No use este equipo en presencia de una mezcla inflamable de anestésicos con aire, oxígeno u óxido nitroso.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambios sin previo aviso.

TRIPP·LITE
