DMCS3770L - Support mural pour téléviseur Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Support mural pour écran plat, compatible avec les écrans de 37 à 70 pouces, capacité de charge jusqu'à 68 kg.
Type de montage	Montage mural, inclinaison et rotation possibles pour un meilleur angle de vision.
Utilisation	Idéal pour les bureaux, salons, ou espaces de travail, permettant un gain de place et une meilleure ergonomie.
Maintenance et réparation	Vérifier régulièrement les fixations et l'état des supports pour assurer la sécurité de l'écran.
Sécurité	Conforme aux normes de sécurité pour les supports d'écran, installation recommandée par un professionnel pour éviter les accidents.
Informations générales	Produit garanti, instructions d'installation incluses, possibilité de contact avec le service client pour assistance.

FOIRE AUX QUESTIONS - DMCS3770L Tripp Lite

Comment installer le support Tripp Lite DMCS3770L sur un mur?

Pour installer le support, commencez par marquer les emplacements des vis sur le mur à l'aide d'un niveau à bulle. Percez des trous, insérez des chevilles si nécessaire, puis fixez le support au mur en utilisant les vis fournies.

Le support est-il compatible avec mon écran?

Le Tripp Lite DMCS3770L est compatible avec des écrans plats de 37 à 70 pouces et peut supporter un poids allant jusqu'à 68 kg. Vérifiez les dimensions et le poids de votre écran pour vous assurer de la compatibilité.

Comment ajuster l'angle d'inclinaison du support?

Pour ajuster l'angle d'inclinaison, localisez les vis de réglage à l'arrière du support. Déserrez-les, ajustez l'angle souhaité, puis resserrez les vis pour maintenir la position.

Que faire si le support tremble ou est instable?

Vérifiez que le support est correctement fixé au mur et que toutes les vis sont bien serrées. Assurez-vous également que l'écran est correctement monté et équilibré sur le support.

Puis-je installer le support sur un mur en placoplâtre?

Oui, vous pouvez installer le support sur un mur en placoplâtre, mais il est recommandé de le fixer à des montants en bois ou en métal pour garantir une installation sécurisée.

Comment nettoyer le support?

Utilisez un chiffon doux et sec pour essuyer le support. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants abrasifs qui pourraient endommager la finition.

Où puis-je trouver le manuel d'utilisation?

Le manuel d'utilisation est disponible en ligne sur le site officiel de Tripp Lite, dans la section 'Support' ou 'Téléchargements'.

Quel type de vis est requis pour le montage de l'écran?

Le Tripp Lite DMCS3770L utilise des vis M4, M5, M6 ou M8, selon le modèle de votre écran. Consultez le manuel de votre écran pour déterminer le type de vis approprié.

Y a-t-il une garantie pour ce produit?

Oui, le Tripp Lite DMCS3770L est généralement couvert par une garantie limitée. Vérifiez les détails de la garantie dans le manuel d'utilisation ou sur le site officiel de Tripp Lite.

Le support permet-il de faire pivoter l'écran?

Non, le Tripp Lite DMCS3770L ne permet pas de faire pivoter l'écran. Il est conçu pour un montage fixe avec un angle d'inclinaison ajustable.

MODE D'EMPLOI DMCS3770L Tripp Lite

Manuel de l'utilisateur

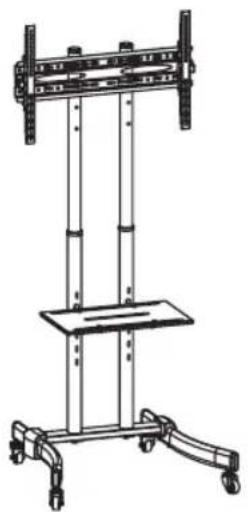

Écran plat mobile classique

Modèle : DMCS3770L

English 1 • Espanol 12 • Pyszczny 34 • Deutsch 45

MISE EN GARDE: NE PAS EXCEDER LA CAPACITE PONDERALE MAXIMUM INDIQUEE. CELA RISQUERAIT D'ENGENDRER DES BLESSURES GRAVES OU DES DOMMAGES MATRIELS!

200x200/300x
300/400x200/400x
400/600x400

Droits d'auteur © 2018 Tripp Lite. Tous droits réservés.

AVENTISSEMENT

• Ne pasCOMMencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le present manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visiter www.triplite.com/support.
• Ce support de montage a ete concu pour etre instalé et utilise UNIQUEMENT comme specifie dans le present manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
• Ce produit ne devrait etre installé que par une personne ayant de bonnes aptitudes en mécanique et une experience de base en construction de même qu'une pleine connaissance du present manuel d'instructions.
• S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et les composants attachés.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever etmettre en place l'équipement.
• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait de les endommager, réduisant considérablement leur résistance à l'arrachement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entrainer une défaillance du produit et des léasons corporelles.

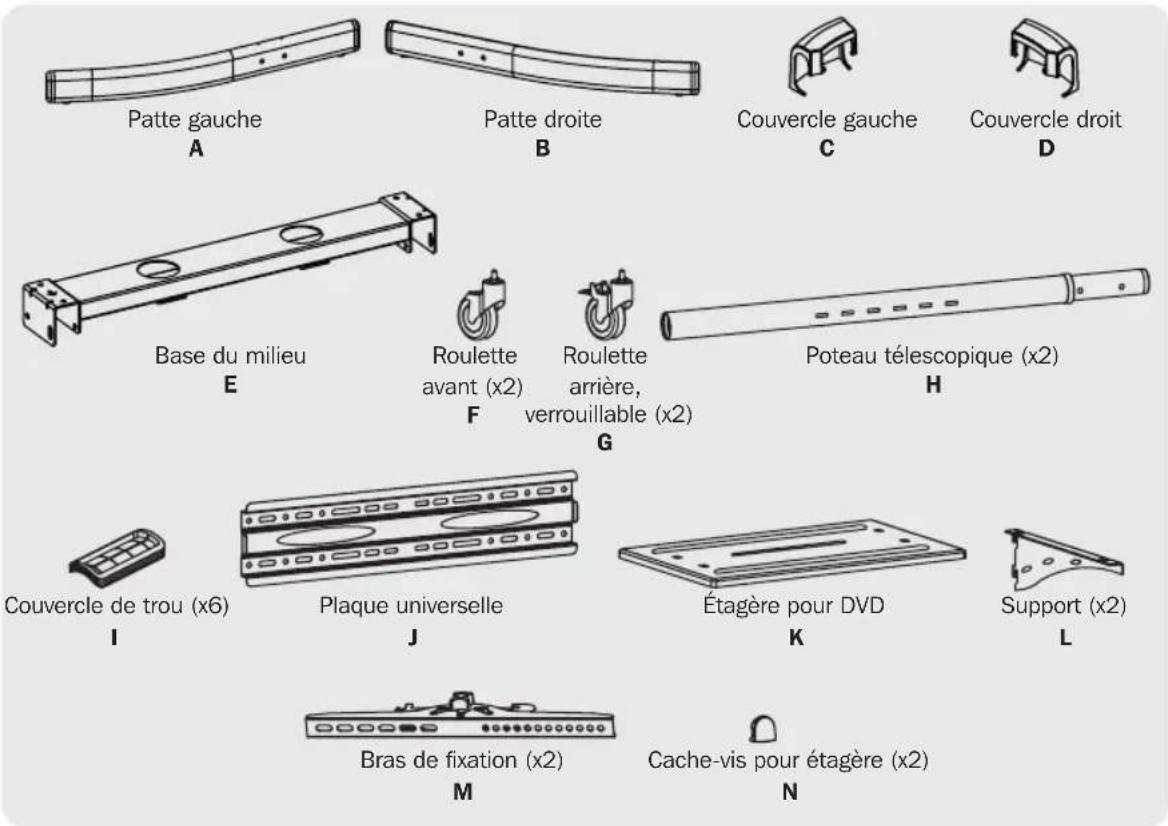

Liste de vérification des composants

IMPORTANT : S'assurer d'avoir reçu toutes les pieces conformément à la liste de vérification des composants avant de proceder à l'installation. Si des pieces sont manquantes ou défectueuses, visiter www.triplite.com/support pour obtenir de l'aide.

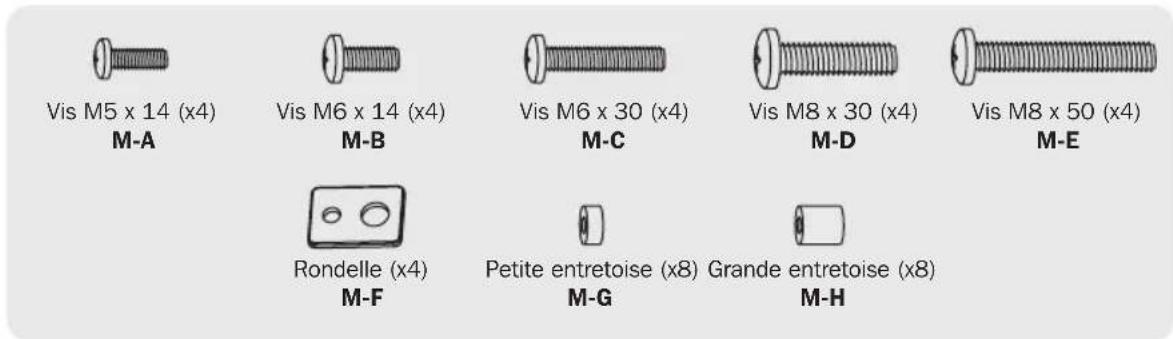

Emballage M

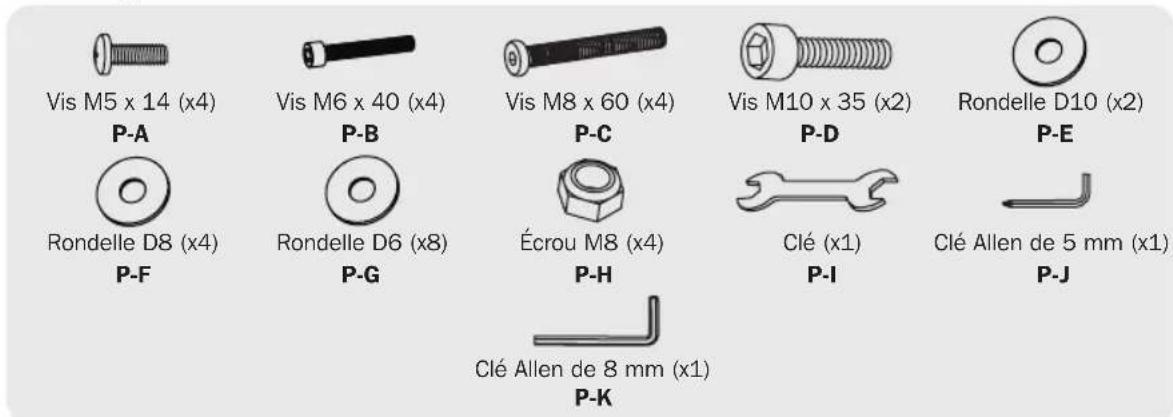

Emballage P

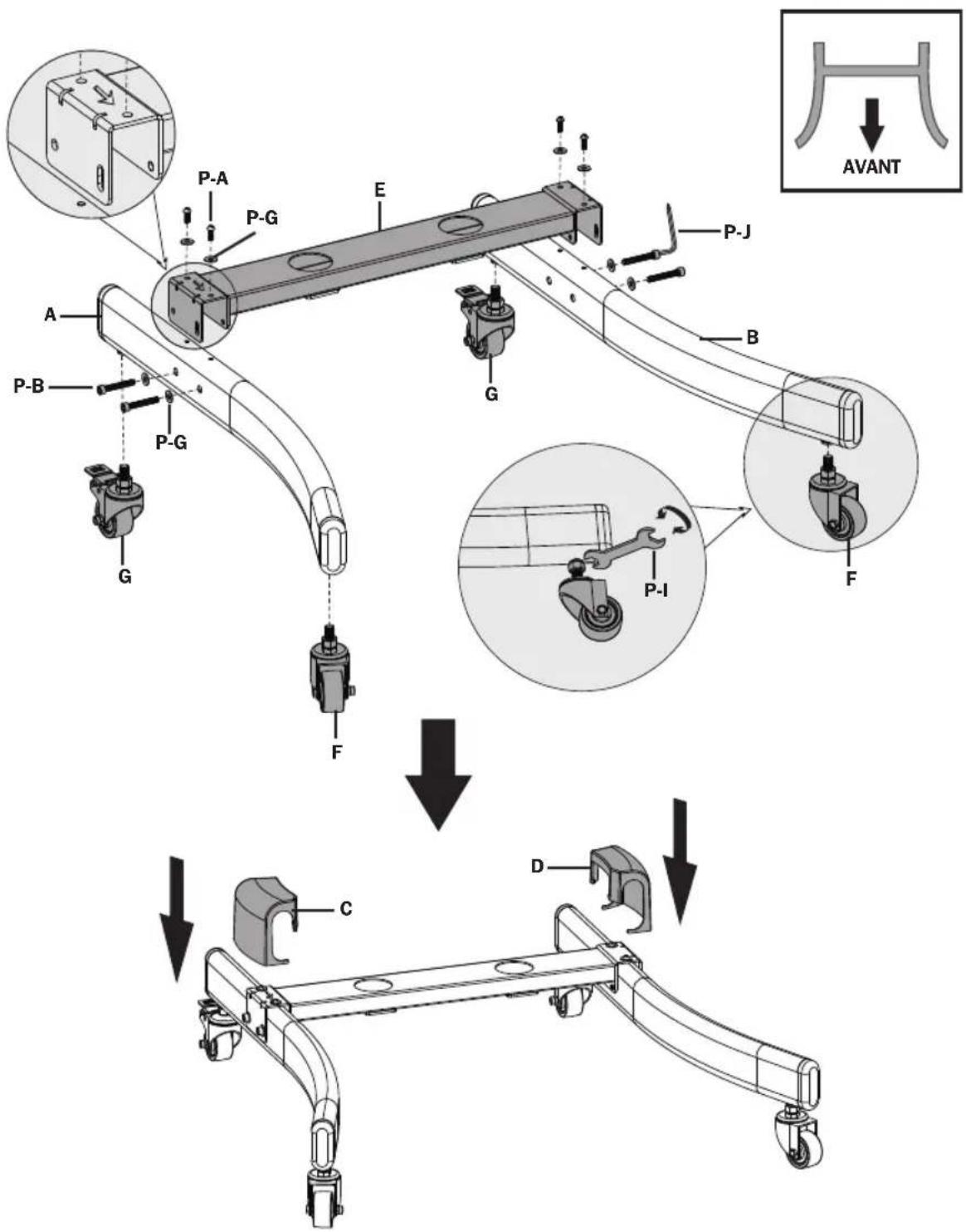

1. Assemblage de la base

1) Fixer les roulettes avant F et les roulettes arriré G à la patte gauche A et à la patte droite B en utilisant la clé P-I.
2) Fixer la base du milieu E aux pattes. Fixer la barre supérieure en place avec les vis P-A et les rondelles P-G. Fixer aux cots des pattes avec les vis P-B et les rondelles P-G en utilisant la clé Allen P-J.
3) Fixer le couvercle gauche C et le couvercle droit D aux pattes.

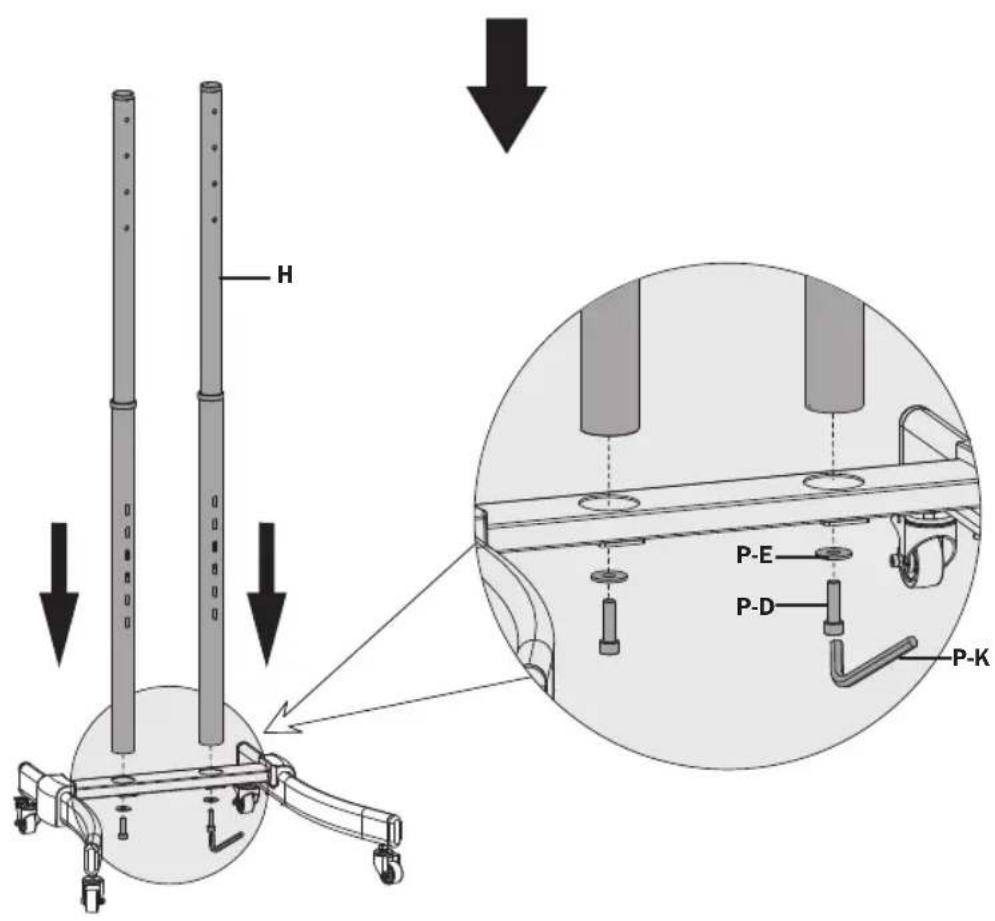

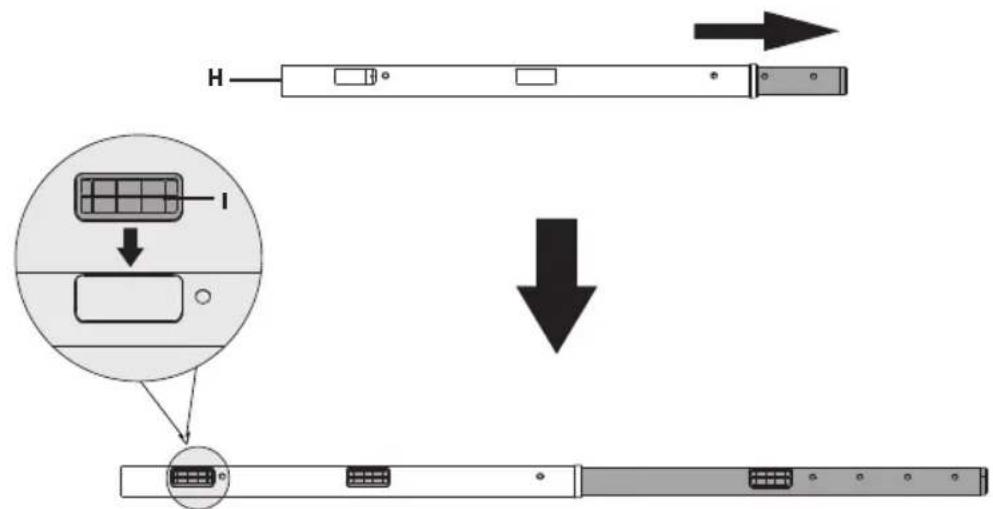

2. Fixation des barres laterales téléscopiques

1) Regler les poteaux téléscopiques H à la hauteur voulue en utilisant le bouton. Couvoir les trous exposés avec les couvercles de trou I.
2) Inserer les poteaux H dans les trous sur la base du milieu E. Retenir en place avec les vis P-D et les rondelles P-E en utilisant la cle Allen P-K.

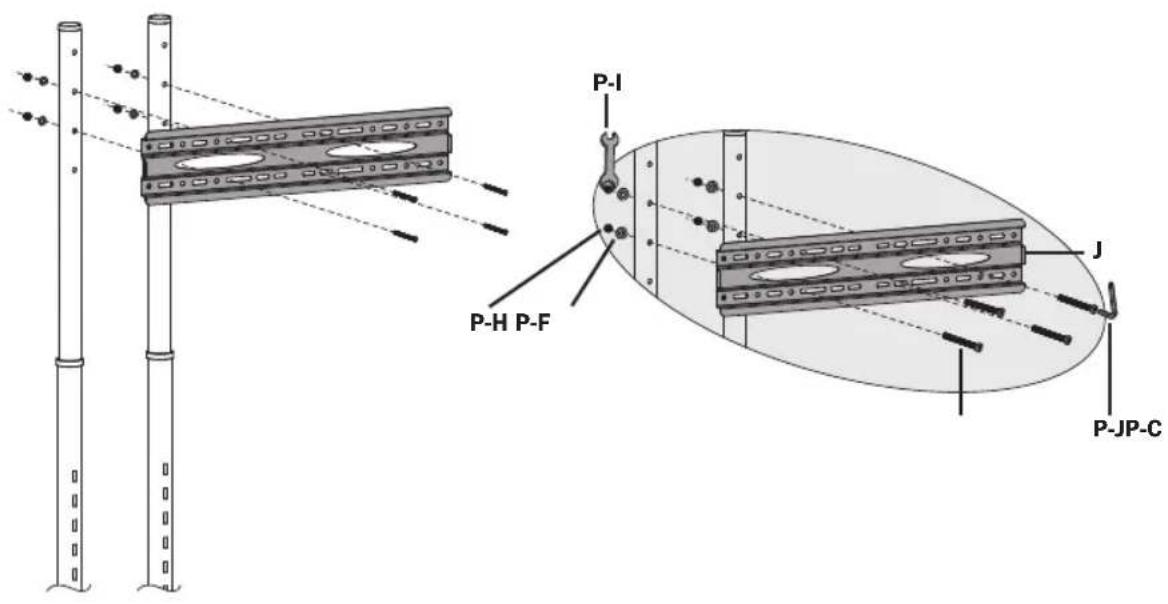

3. Fixation de la plaque universelle

Inserer les rondelles P-F et les ecrous P-H à l'arriere des poteaux telescopiques H à la hauteur voulue. Retenir en place la plaque universelle J avec les vis P-C en utilisant la clé Allen P-J.

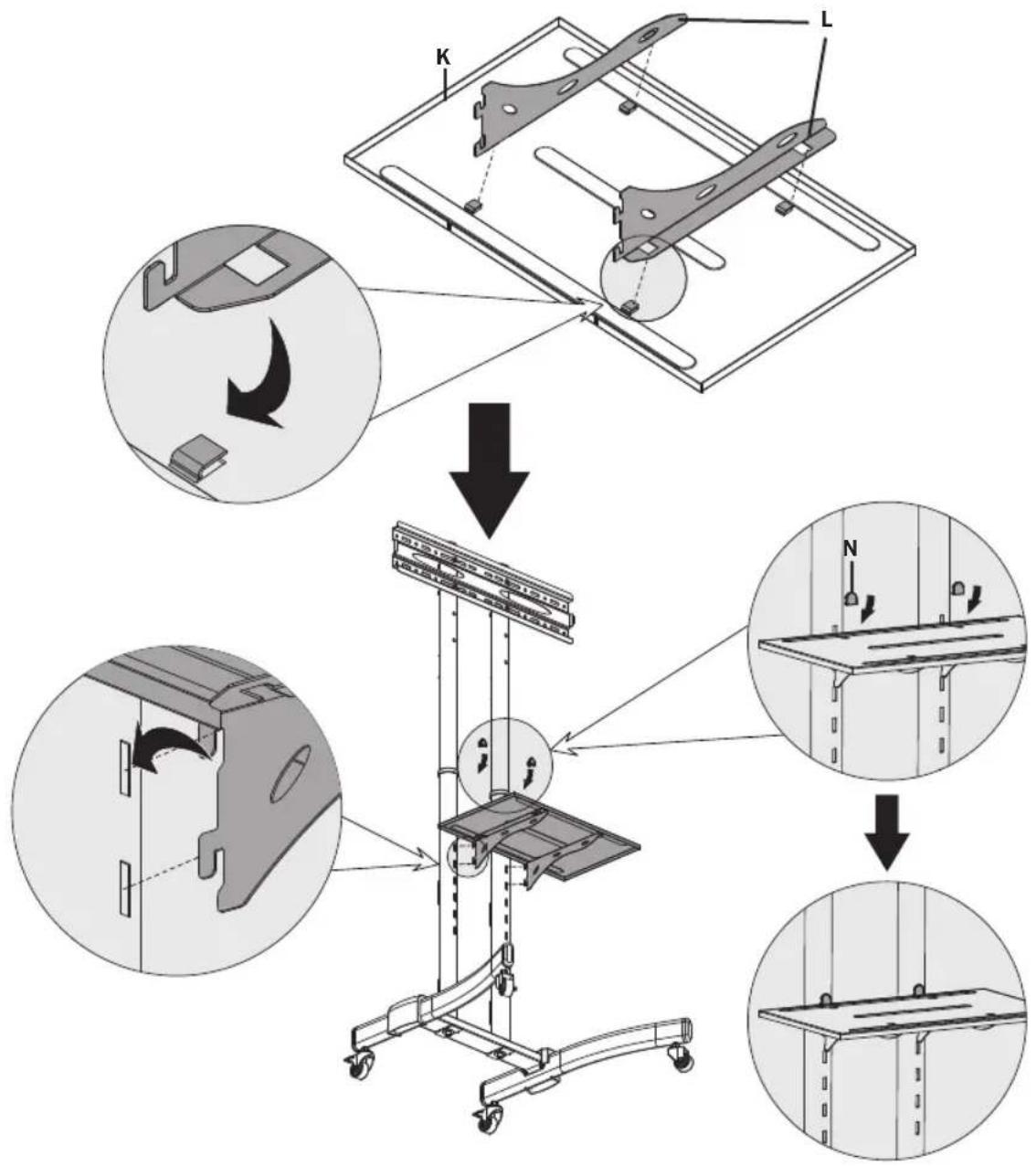

4. Installation de l'étagère pour DVD

1) Glisser les supports L dans l'étagère pour DVD K.
2) Insérer les crochets du support à la hauteur voulue dans les poteaux téléscopiques H. Pousser pour enclencher.
3) Couvir les trous exposés avec les couvercles de trou N.

5. Installation des bras de fixation

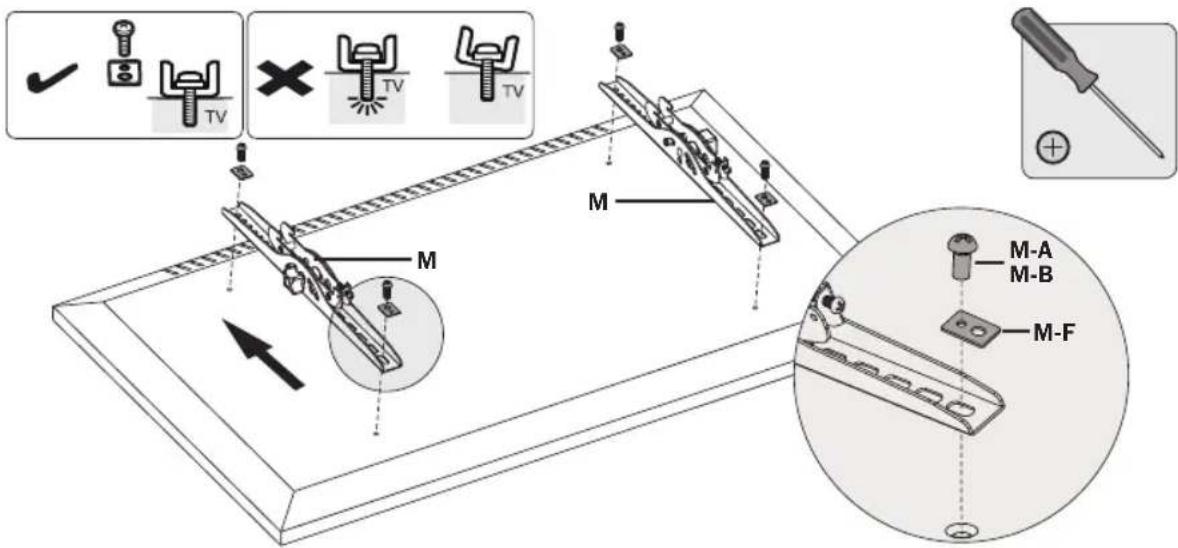

5.1 Pour les écrans à dos plat

Remarque : Choisir les vis, les rondelles et les entretoies appropriees (le cas échéant) en fonction du type d'écran. Visser les bras de fixation à l'écran.

MISE EN GARDE: Serrer toutes les vis, mais sans trop serrer.

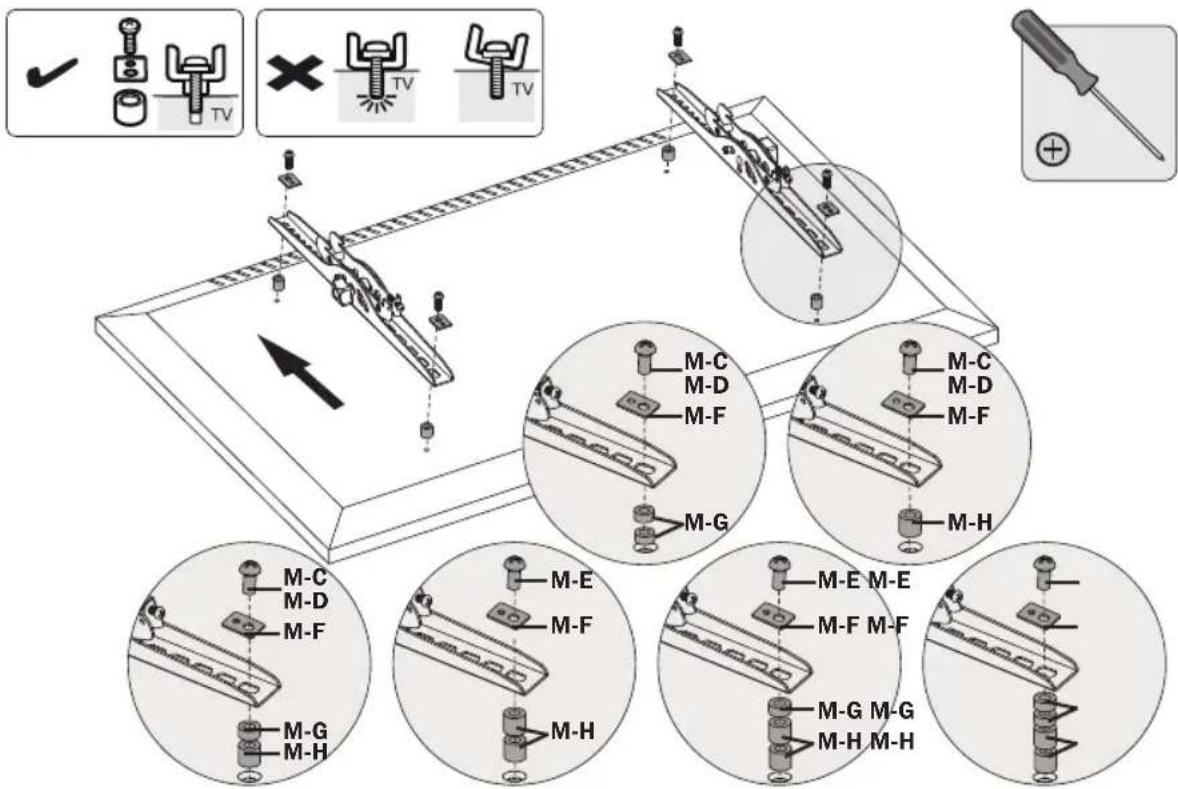

5.2 Pour les écrons à dos encastré ou entrées d'accès A/V

Remarque : Choisir les vis, les rondelles et les entretoises appropriees (le cas échéant) en fonction du type d'écran. Visser les bras de fixation à l'écran.

MISE EN GARDE: Serrer toutes les vis, mais sans trop serrer.

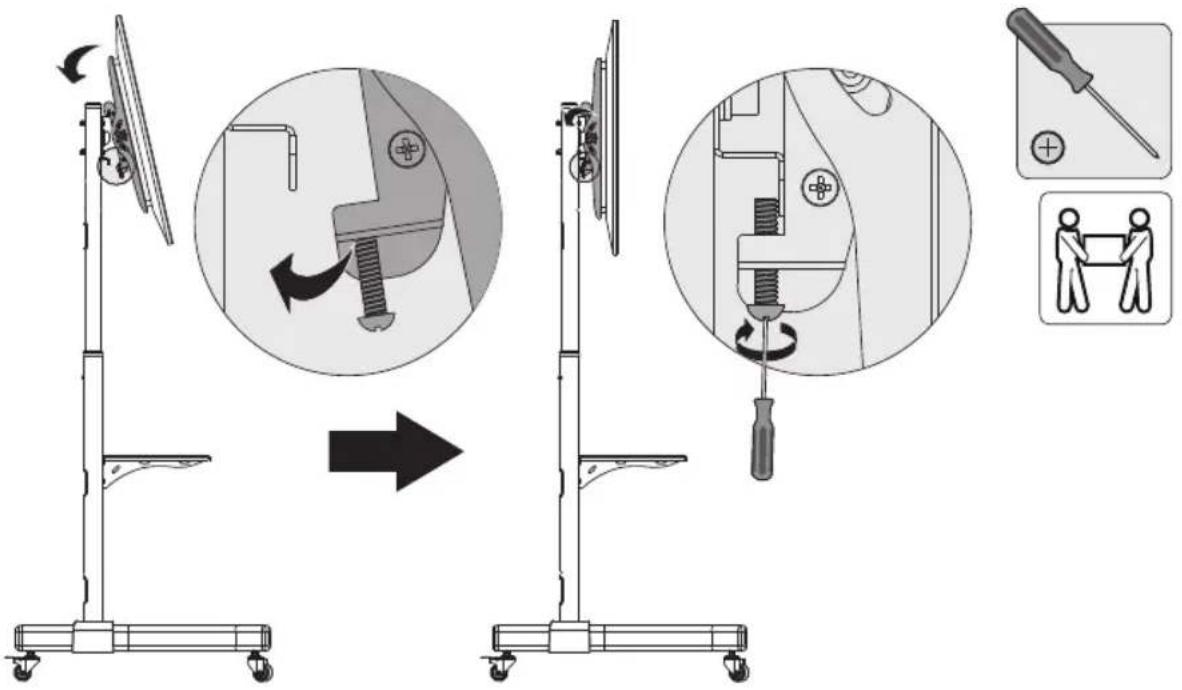

6. Accrocher l'écran à la plaque universelle

1) Accrocher les bras de fixation à la plaque universelle fixée aux poteaux téléscopiques.
2) Fixer en place en serrer les vis avec un tournevis Phillips fourni par l'utilisateur.

MISE EN GARDE: S'assurer que l'écran est correctement monté et que les vis sont bien serrées avant de relâcher l'écran.

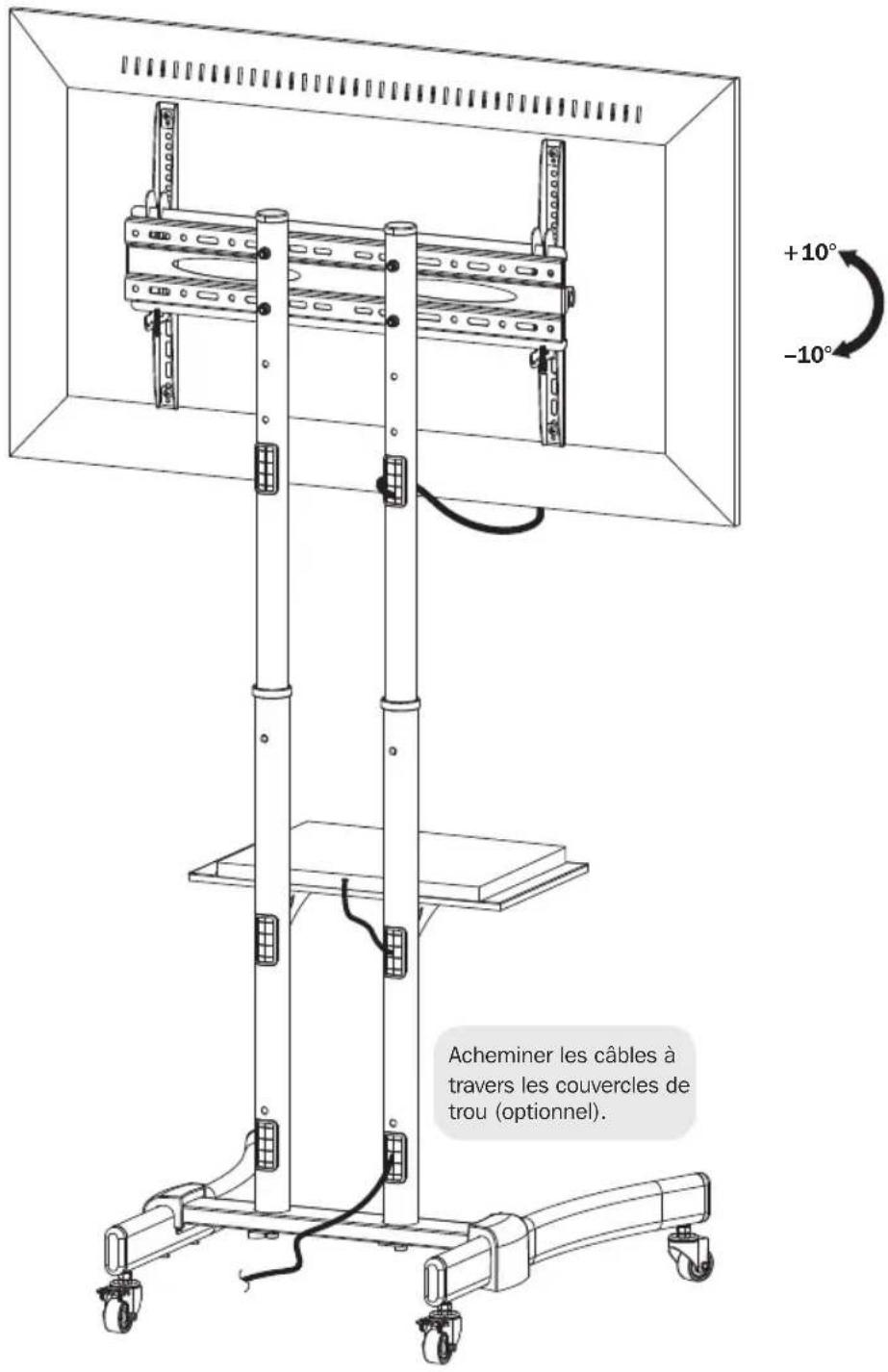

7. Gestion des cables et réglage de l'écran

Serrer les boutons pour fixer en place.
Desserrer les boutons pour ajuster I'ecran à l'angle désire.

Garantie

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous defaults de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avéré défectieux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplaçer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'une MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉLGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, Toute GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTS DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient selon la juridiction).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet apparéil est approprié, ajustat et sur pour l'usage prévu. Puisque les utilisations individuelles sont sujéttes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sure et sécurité (au moins tous les trois mois).
• Pour toute question supplémentaire, visitor www.triplite.com/support.
