BEDIENUNGSANLEITUNG DMCS3770L Tripp Lite

200×200/300×300/400×200/400×400/600×400

1111 W. 35th Street, Chicago, IL 60609 EE. UU. www.triplite.com/support

ACHTUNG: DAS ANGEGBENE MAXIMALGEWICHT DARF NICT UBERSCHRITTEN WERDEN. EINE UBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBlichen SACHSCHADEN FUHREN!

200 × 200 / 300 × 300 /

400x200/400x400/

600× 400

Manufacturing

Ex<10HnP<

Copyright © 2018 Tripp Lite. Alle Rechte vorbehalten.

Warning

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in thisem Handbuch gelesen und verstanden haben. Sollen Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sieitte www.triplite.com/support.
• Die Halterung sollte ausschließlich wie in thisem Handbuch angegeben eingebaut und verwendet werden. Die unsachgemäß Installation thesees Produkts kann zu Schaden und ernsthaften Verletzungen führen.
• Dieses Produkt darf nur von Personen mit guten mechanischen Fähigkeiten, Grundkenntnissen in Bezug auf Gerätemontage und einem umfassenden Verständnis dieser Montageanleitung montiert werden.
• Stellen Sie sicher, dass die Montagefläche das Gewicht des Geräts sowie das zugehörige Material und ähnliche zugehörigen Komponenten tragen kann.
• Holen Sie sich Hilfe oder verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher zu haben und zu positionieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehenden Schrauben können die Komponenten beschädigt werden, wodurch die Haltekraft stark reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Der Einsatz thesese Produkte im Freien kann zu Fehlfunktionen und Verletzungen führen.

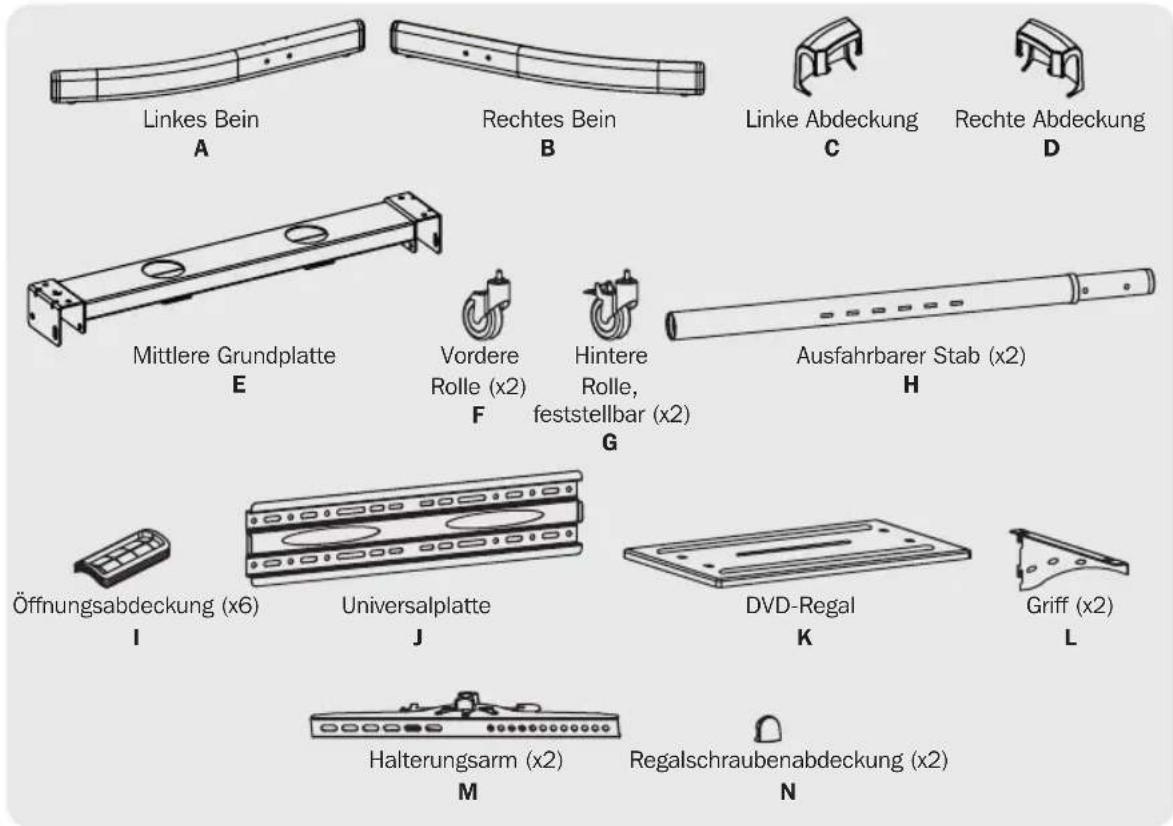

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.triplite.com/support.

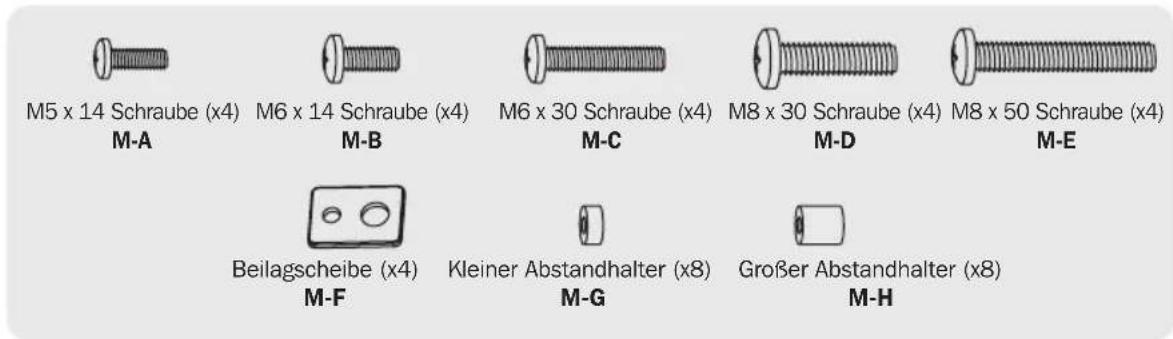

Paket M

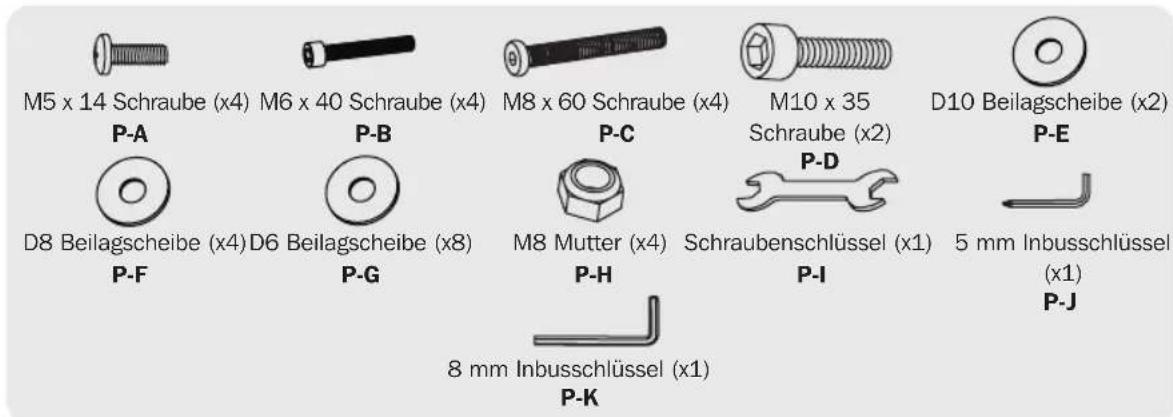

Paket P

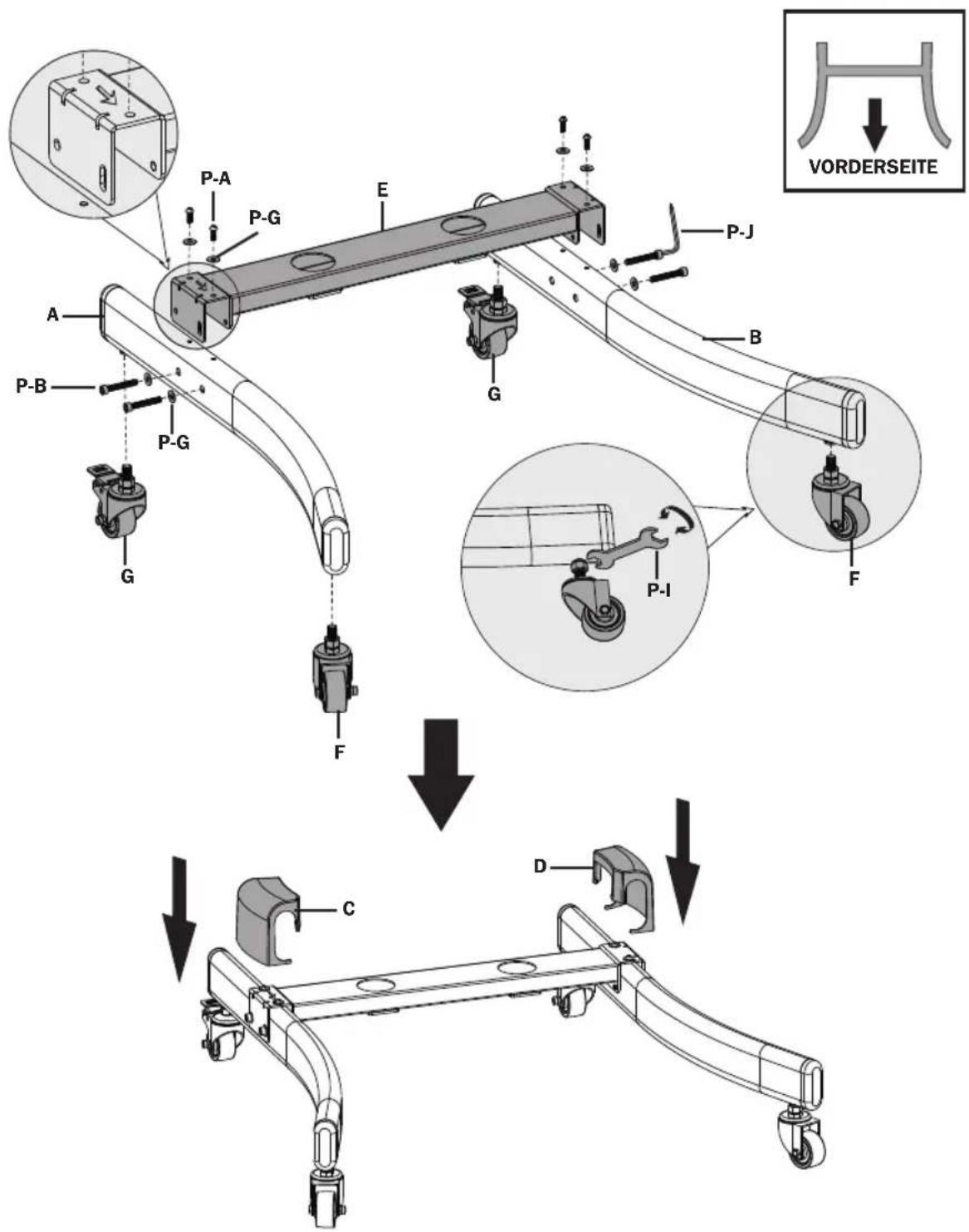

1. Montage der Grundplatte

1) Befestigen Sie die vorderen Rollen F und hinteren Rollen G am linken Bein A sowie am rechten Bein B mithilfe des Schraubenschlusses P-I.
2) Befestigen Sie die mittlere Grundplatte E an den Beinen. Befestigen Sie die obere Leiste mit den Schrauben P-A und Beilagscheiben P-G. Befestigen Sie sie an den Seiten der Beine, mit den Schrauben P-B und den Beilagscheiben P-G, mithilfe des Inbusschlüssels P-J.
3) Befestigen Sie die linke Abdeckung C und die rechte Abdeckung D an den Beinen.

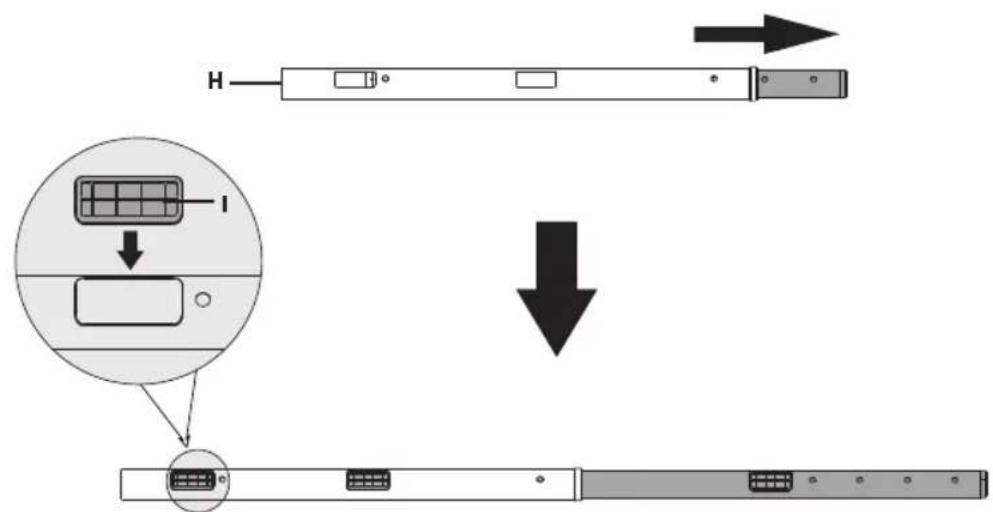

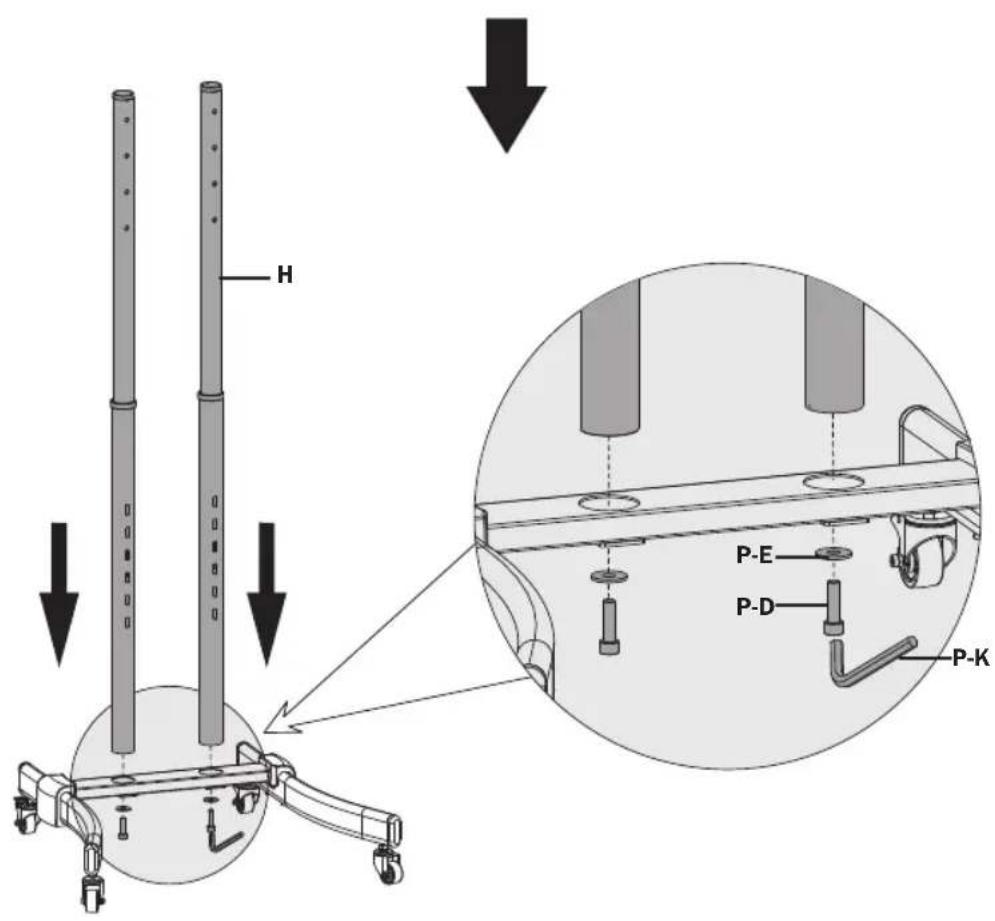

2. Anbringen der ausfahrbaren Seitenleisten

1) Stellen Sie die ausfahrbaren Stäbe H mithilfe des Knopfs auf die gewünschte Höhe ein. Verdecken Sie die freiliegenden Öffnungen mit den darauf vorgesehenen Abdeckungen I.
2) Stecken Sie die Stäbe H in die Öffnungen in der mittleren Grundplatte E. Befestigen Sie sie mit den Schrauben P-D und den Beilagscheiben P-E, mithilfe des Inbusschlüsse P-K.

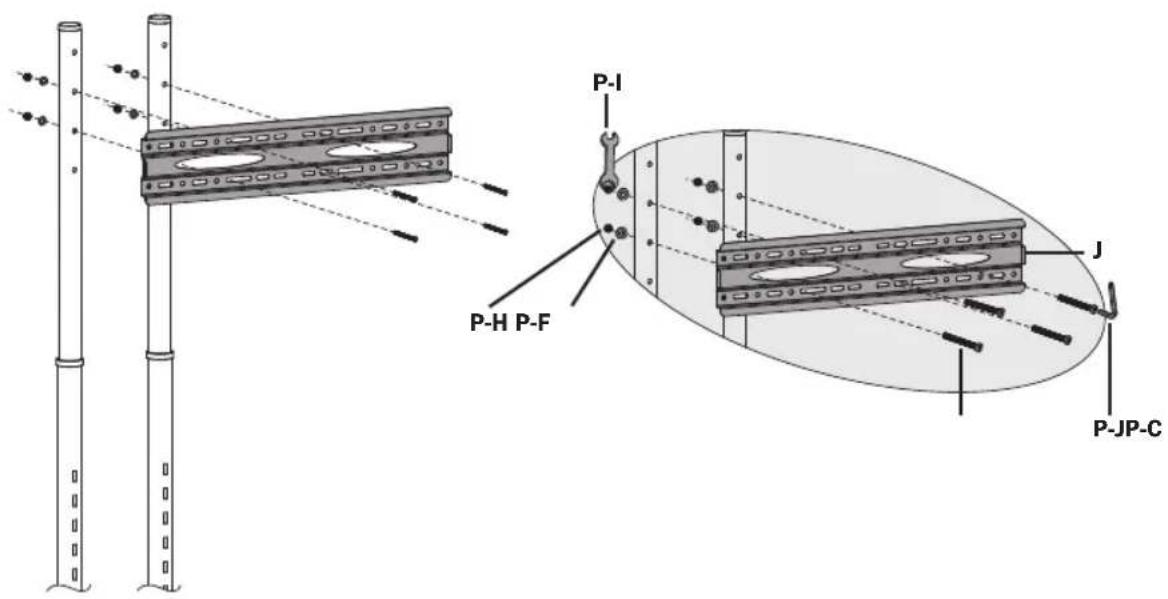

3. BefestigenderUniversalplatte

Schieben Sie die Beilagscheiben P-F und Muttern P-H in der gewünschten Höhe in die Rückseite der ausfahrbaren Stäbe H. Befestigen Sie die Universalplatte J mit den Schrauben P-C mithilfe des Inbusschlüssels P-J.

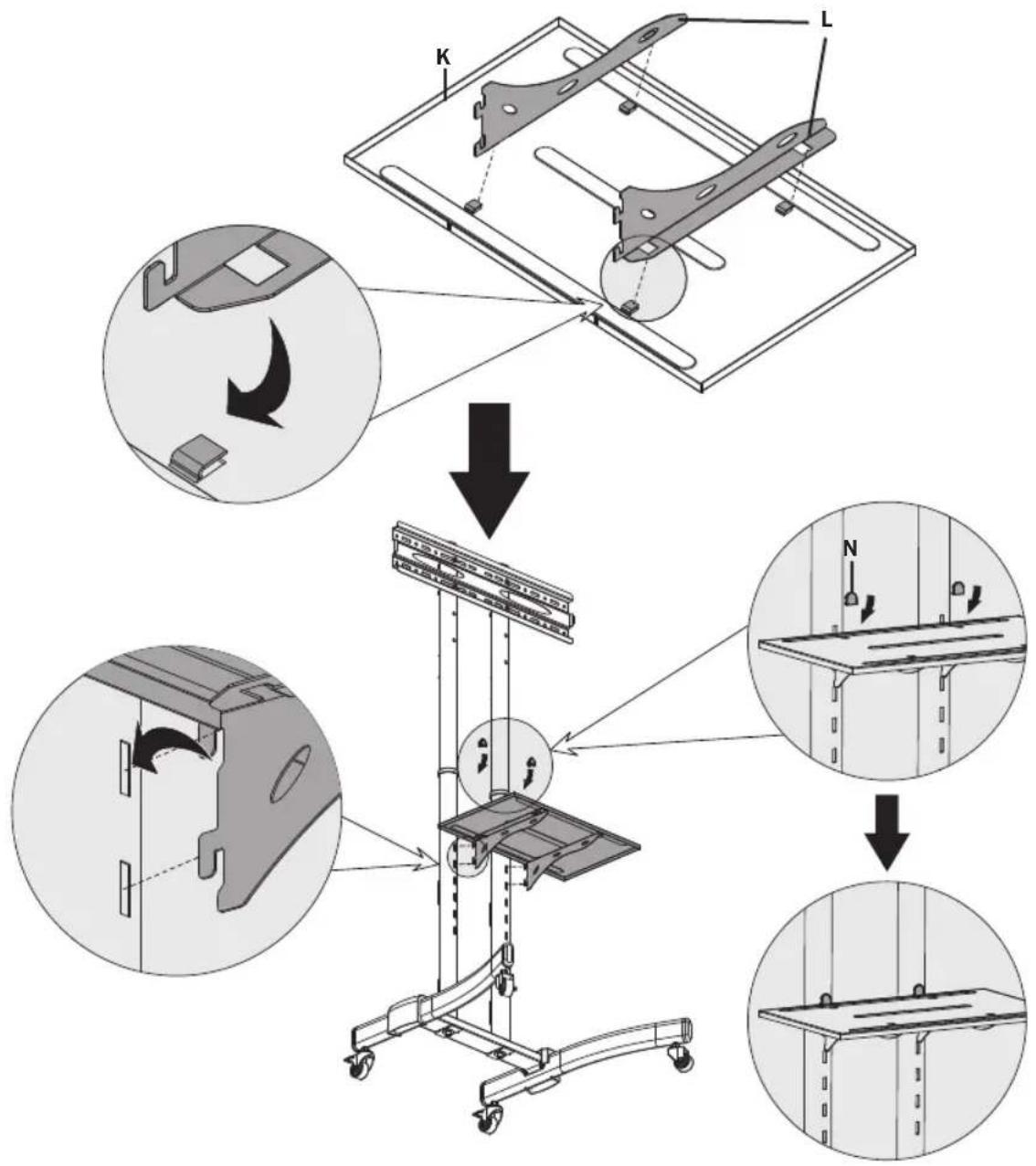

4. Montage des DVD-Regals

1) Schiebern Sie die Griffe L in das DVD-Regal K.
2) Stecken Sie die Griffhaken in der gewündschen Höhe in die ausfahrbaren Stäbe H. Drücken Sie sie zum Feststellen nach unten
3) Verdecken Sie die freiliegenden Öffnungen mit den Regalschraubenabdeckungen N.

5. Montage der Halterungsarme

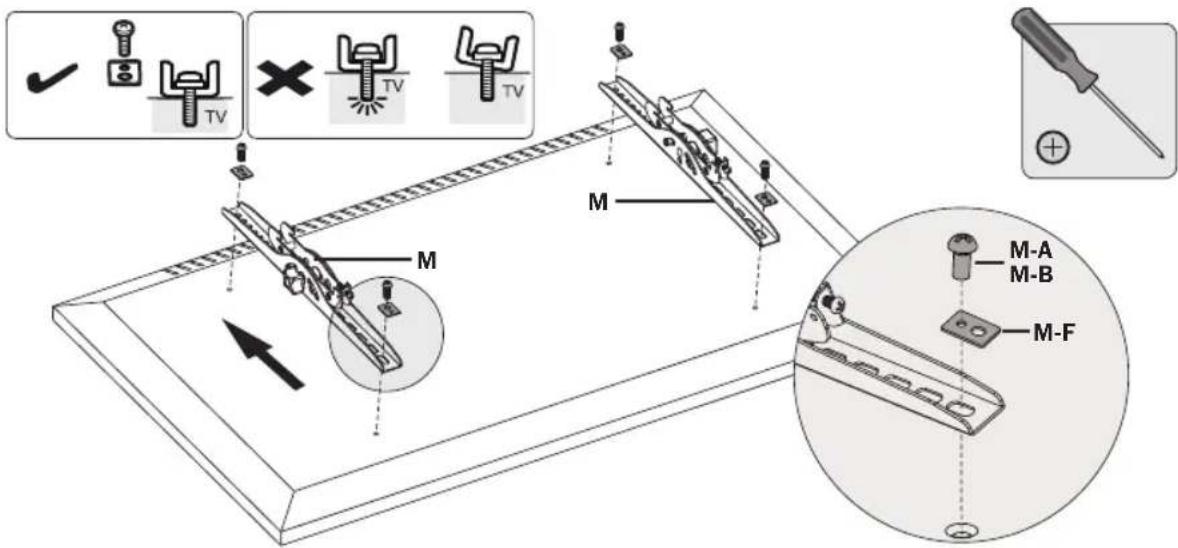

5.1 Für Bildschirme mit flacher Rückseite

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich). Schrauben Sie die Halterungsarme am Bildschirm fest.

ACHTUNG: Ziehen Sie die Schrauben fest, aber nicht zu fest an.

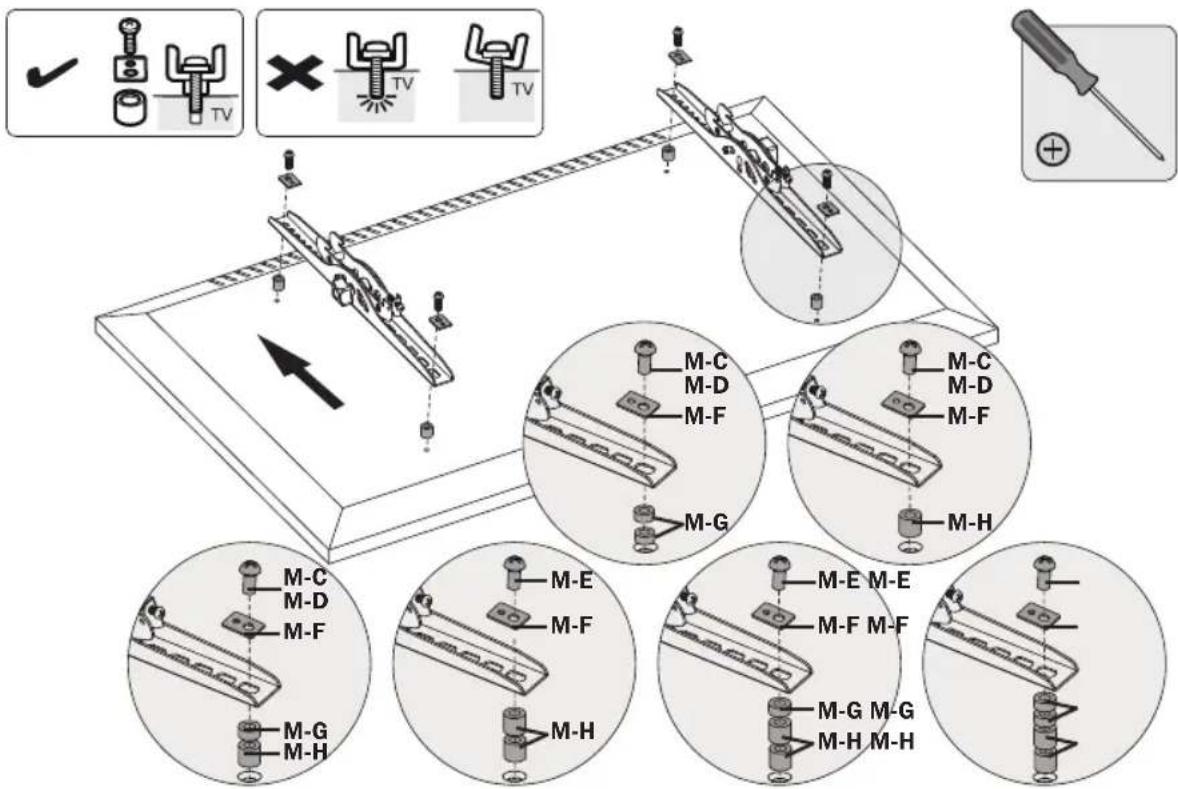

5.2 Für versenkte Hinterfolien oder den Zugriff auf A/V-Eingänge

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich). Schrauben Sie die Halterungsarme am Bildschirm fest.

ACHTUNG: Ziehen Sie die Schrauben fest, aber nicht zu fest an.

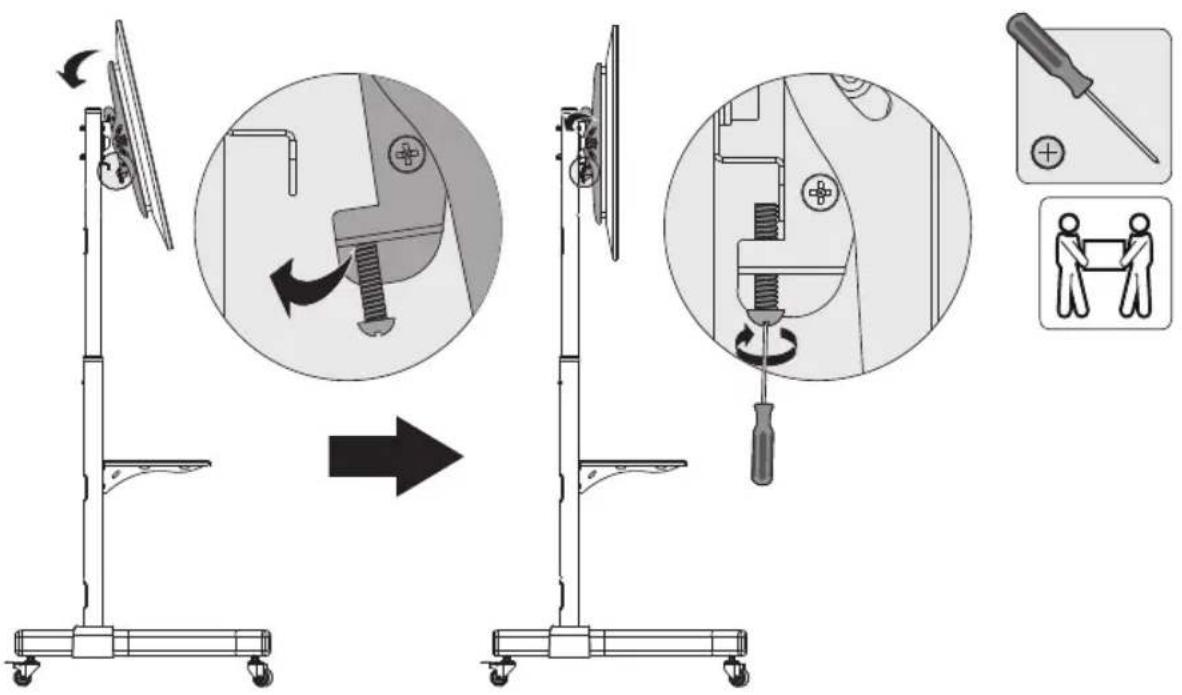

6. Haken Sie den Bildschirm in die Universalplatte ein

1) Haken Sie die Halterungsarmae in die an den ausfahrbaren Stäben befestigten Halterungsarmae ein.
2) Ziehen Sie die Schrauben mit einem (nicht beiliegenden) Kreuzschlitzschraubenzieher fest.

ACHTUNG: Vergewissern Sie sich, dass der Bildschirm richtig montiert ist und die Schrauben sicher festgezogen sind, bevor Sie den Bildschirm loslassen.

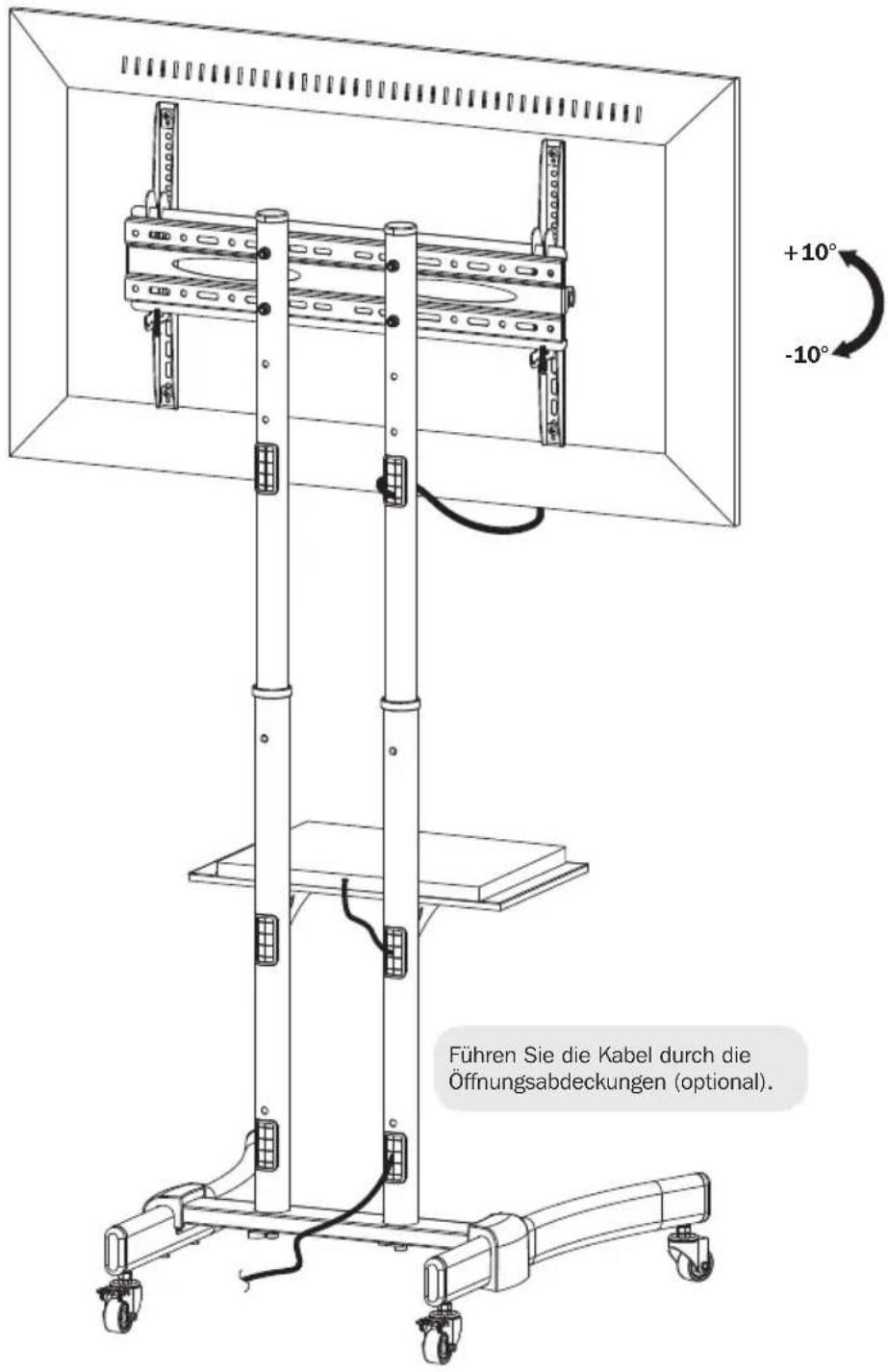

7. Kabelaufwicklung und Bildschirmanpassung

Ziehen Sie die Knäufe fest.
Lockern Sie die Knäufe, um den Bildschirm auf den gewünschten Winkel anzupassen.

Garantie

5-Jahres-Garantie

Der Verkauf garantiert für einen Zeitraum von fülf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in dieser Zeitraum Material- oder Herstellungsehler aufweist, kann der Verkauf der diese Fehler nach eigenen Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄllen, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEM GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIese GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILAUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beilaufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie entsprechens, sind die oben genannten Beschränkungen fur Sie möglicherweise nicht zuteffend. These Garantie gibt Ihnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, überimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Klammer sichere angebracht ist.
• Weitere Informationen erhalten Sie über www.triplite.com/support.
