MODE D'EMPLOI B005HUA4 Tripp Lite

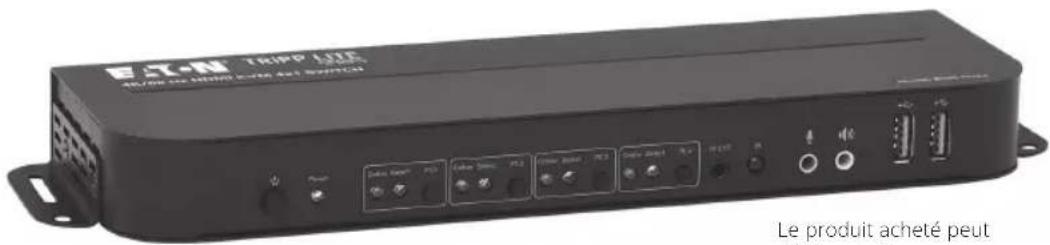

• Commutateur KVM 4-Port HDMI B005-HUA4

• Bloc d'alimentation externe (entrée : 100-240 V, 50/60 Hz, 0,5 A ; sortie : 5 V 3 A)

• Manuel d'utilisation

• Câbles KVM P785-HKIT06 ou P785-HKIT10

• Câbles pour périphériques USB 3.2 Gen 1 A/B série U322

• Câbles audio mini stéréo série P312

• Câbles HDMI haute vitesse série P568 Console :

• Moniteur HDMI capable de prendre en charge la résolution la plus élevée de tous les ordinateurs de l'installation

• Souris et clavier USB

• Microphone et haut-parleurs avec connecteurs mini stéréo 3,5 mm (optionnel) Ordinateur:

• Prises jack pour microphone et haut-parleur stéréo 3,5 mm (optionnel)

• Système d'exploitation Windows 2000/XP/Vista/Win7/Win8/Win10, Linux ou Apple Mac OS Inclus dans l'emballage Accessoires disponibles en option Conguration système requise19

• Contrôle 4 ordinateurs HDMI à partir d'une seule console vidéo HDMI

• Compatible avec les résolutions vidéo True 4K @ 60 Hz, y compris 4:4:4 HDR et HDCP 2.2

• CompatibleavectouteslesspécicationsHDMI2.0

• Compatible avec RGB 4:4:4/ YCbCr 4:4:4/ YCbCr 4:2:2/ YCbCr 4:2:0

• Compatible avec des bandes passantes Couleur profonde de 12 bits par canal (36 bits pour tous les canaux) et de 6 Gbit/s par canal (18 Gbit/s pour tous les canaux)

• Hub 2 ports USB 2.0 intégré permettant de partager des périphériques USB à des ordinateurs connectés au commutateur KVM

• Des prises jack stéréo 3,5 mm permettent à un microphone de fournir une entrée audio à chaque ordinateur connecté et d'écouter la sortie audiosurdiérentshaut-parleurs

• Les prises audio jack supplémentaires de la console sont commodément situées sur le panneau avant, ce qui les rend leur utilisation idéale avec des haut-parleurs et des microphones

• Basculez entre des ordinateurs connectés grâce aux boutons-poussoirs du panneau avant, une télécommande IR, les mouvements de la souris ou les touches de raccourci du clavier

• Compatibleaveclebranchementàchaud-lesordinateursetles appareils peuvent être débranchés et rebranchés sans avoir à éteindre le commutateur KVM

• Installation rapide sans logiciels

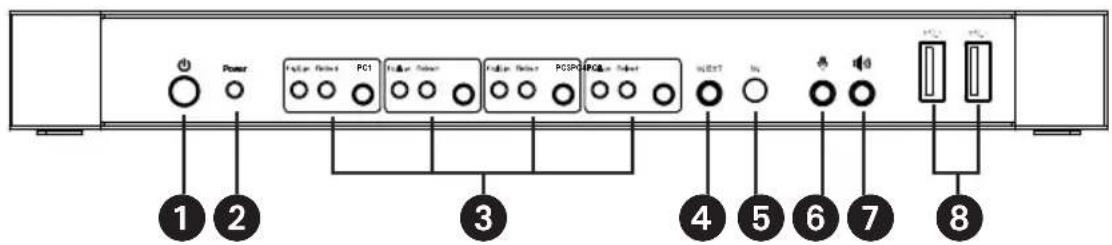

• EnregistrelesdonnéesEDID(Donnéesd'Identicationd'Achage Prolongé)dumoniteurand'optimiserlarésolutiondel'écran Caractéristiques du produit20 Description des panneaux Panneau avant

Alimentation - Appuyer sur cette touche pour allumer et éteindre l'appareil.

Indicateur d'alimentation - S'allume en rouge pour signaler que le bloc d'alimentation CC est connecté à une prise et que le Commutateur KVM est sous tension.

Sélecteur de port - S'allume en bleu pour indiquer si le PC1, PC2, PC3 ou PC4 a été sélectionné. Sélectionné Les voyants clignotent en boucle pendant le mode de commutation automatique. En ligne Les voyants s'allument lorsque le port USB-B correspondant est connecté.

IR EXT - Connecter la rallonge IR fournie pour recevoir le signal IR de la télécommande IR fournie.

IR - Point de réception du signal pour la télécommande IR.

Stéréo 3,5 mm - Connecter un appareil audio stéréo.

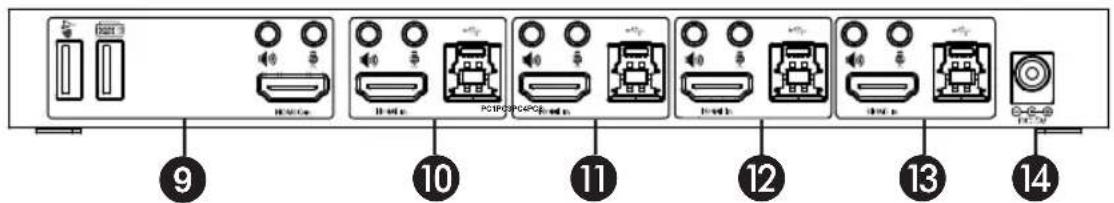

Sorties a. Connecter une souris et un clavier aux ports USB 2.0. b. Connecterunamplicateurauportstéréo3.5mm. c. Connecter un microphone au port microphone 3.5 mm. d. Connecter un moniteur HDMI local au port de sortie HDMI. J K L M Entrées PC1, PC2, PC3 et PC4 - Connecter aux multiples ports HDMI, USB, audio stéréo et microphone des ordinateurs.

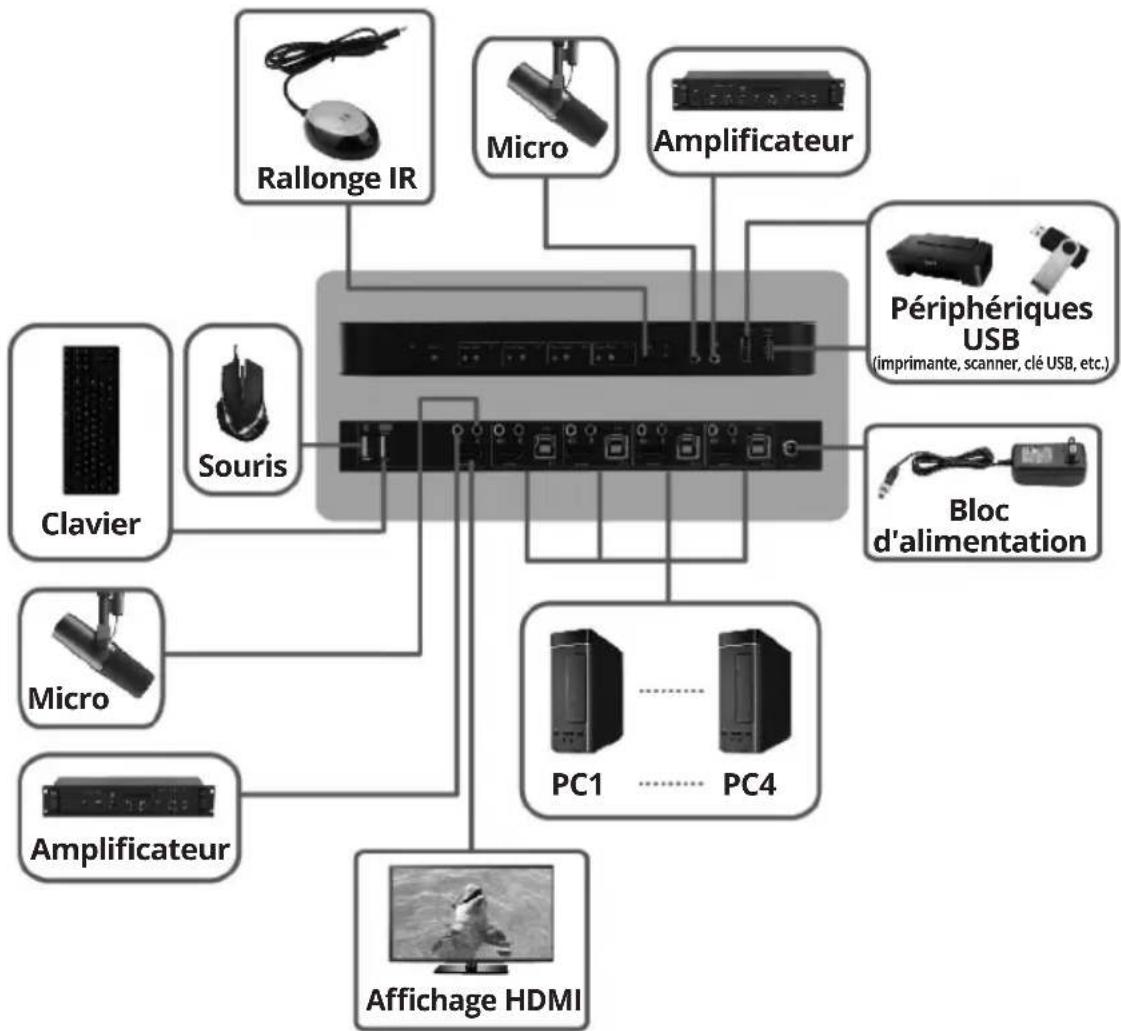

N21 Reportez-vous aux étapes et au schéma suivants pour installer votre Commutateur KVM. Remarque : avant d'eectuer toute connexion, assurez-vous que l'alimentation de tous les appareils connectés au commutateur KVM est coupée. Débranchez les cordons d'alimentation de tous les ordinateurs dotés de la fonction de mise sous tension par le clavier.

1. Connectez les ordinateurs aux ports d'entrée USB-B à l'aide de câbles

USB. Connectez les ports microphone et audio stéréo des ordinateurs à l'aide de câbles audio 3.5 mm. Connectez les ordinateurs aux ports « entrée HDMI » à l'aide de câbles HDMI.

2. Connectez un clavier et une souris aux ports USB-A situés sur le

panneauarrière.Connectezunmicrophoneetunamplicateuraux ports microphone et audio stéréo à l'aide de câbles audio 3.5 mm. Connectez un moniteur à la « sortie HDMI » à l'aide d'un câble HDMI.

3. Connectez le bloc d'alimentation CC fourni et appuyez sur le bouton

d'alimentation. Le voyant d'alimentation doit s'allumer. Lorsque des ordinateurs sont connectés aux ports PC1, PC2, PC3 et PC4, les voyants « En ligne » s'allument. Installation et fonctionnement Rallonge IR Micro Amplicateur Clavier Souris Achage HDMI Micro PC1 PC4 Bloc d'alimentation Périphériques USB (imprimante, scanner, clé USB, etc.) Amplicateur22 Installation et fonctionnement

4. Appuyez sur les boutons du panneau avant pour sélectionner

l'ordinateur souhaité. Le voyant de sélection s'allume pour indiquer quel ordinateurestactuellementsélectionné.Lemoniteurachel'image correspondante et l'ordinateur sélectionné peut être contrôlé par le clavier et la souris.

5. La télécommande IR incluse fonctionne de la même manière que les

boutons-poussoirs : a. Pour l’entrées : 1 correspond au PC1, 2 au PC2, 3 au PC3, et 4 au PC4. b. Pour la commutation en boucle : L'ordre est PC1 PC2 PC3 PC4 PC1...

6. Les périphériques USB, tels que les imprimantes, les scanners et les clés

USB, peuvent être connectés aux ports USB-A du panneau avant. Fonctionnalités spéciales

1. Fonction de déplacement de la souris - Placez la souris à l'extrême

droite du moniteur et continuez à la faire glisser vers la droite pendant 2 secondes. Le commutateur KVM passe automatiquement au port suivant. L'ordre de commutation est PC1 PC2 PC3 PC4 PC1...

2. Fonction de commutation par détection USB-B :

a. Lorsque l'appareil détecte qu'un ordinateur est connecté au port USB-B, il bascule immédiatement vers cet ordinateur et les voyants En ligne et Sélectionné correspondants s'allument. Par exemple, si le PC1 est déjà connecté, puis que le PC2 est connecté via USB-B, le KVM bascule automatiquement sur le PC2. b. Lorsque l'ordinateur sélectionné est éteint ou que le câble USB est débranché, le KVM passe automatiquement à l'ordinateur suivant sous tension dont le port USB est connecté.23 Fonctionnalités spéciales

3. Commande de raccourci :

Nombre Raccourcis clavier Description de la commande

[Arrêt délement]++¹ [Arrêt délement] +

Passer au port suivant

[Arrêt délement]++ [Arrêt délement] +

Passer au port précédent 3 [Arrêt délement]++ [Arrêt délement] + [X]² Passer au PC « X » 4 [Arrêt délement]++ [Arrêt délement] + [S]³ Activer la commutation automatique (par défaut : 15 secondes) 5 [Arrêt délement]++ [Arrêt délement] + [I] + [N]

+ [Entrée] Régler l'intervalle de commutation automatique (de 5 à 999 secondes) 6 [Arrêt délement]++ [Arrêt délement] + [B] + [1/0]

Bip Marche/Arrêt (par défaut : activé) 7 [Arrêt délement]++ [Arrêt délement] + [F] + [L] + [A] + [S] + [H] + [Entrée] Retour au mode par défaut de toutes les touches de raccourci

1. Les touches de raccourci ne sont pas sensibles à la casse.

2. Un bruit retentit lors du basculement entre PC1 et PC2.

«++»signiequevousdevezappuyerrapidementdeuxfoissur[Arrêt délement]. Par exemple : « [Arrêt délement] ++ [Arrêt délement]+[1]»signiequ'ilfautappuyerrapidementdeuxfoissurlatouche«Arrêtdélement",puissurlatouche«1».Lapériodede détectionentrechaquecodederaccourciestde5secondes.SivousappuyezunepremièrefoissurlatoucheArrêtdélementetque5 secondess'écoulentavantquevousn'appuyiezànouveausurlatoucheArrêtdélement,lacommandederaccourcineserapasvalide.

«X»indiquel'entréePC.Parexemple,pourpasserauPC2,lacommandederaccourciest[Arrêtdélement]++[Arrêtdélement]+ [2].

En activant cette fonction, les ports HDMI, microphone et haut-parleur passent en mode de commutation automatique sans USB. Appuyez sur n'importe quelle touche (sauf la barre espace) pour revenir au port utilisé avant la séquence de commutation automatique. Appuyez sur la barre espace pour rester sur le port en cours d'utilisation. Lorsque le mode de commutation automatique est activé, le voyant de sélection correspondant au port en cours d'utilisation clignote.

« N » indique le nombre d'intervalles de commutation, qui peut aller de 5 secondes à 999 secondes.

Ce mode ne concerne que les commandes raccourci #4 et #6. Connecteurs Connecteurs KVM (femelle) (x4) USB 3.2 Gen 1-B (arrière) (x4) HDMI (arrière) (x4) Prise jack stéréo 3,5 mm (verte, arrière) (x4) Prise jack stéréo 3,5 mm (rose, arrière) Connecteurs de console (femelle) (x2) USB 2.0-A (avant) (x1) HDMI (arrière) Prise stéréo 3,5 mm (verte, avant) Prise stéréo 3,5 mm (rose, avant) Connecteurs Hub USB (femelle) (x2) USB 3.2 Gen 1-A (avant) Résolution vidéo Résolution maximale 4K x 2K @ 60 Hz (4K UHD) Caractéristiques24 Bande passante de fonctionnement Bande passante HDMI 18 Gbit/s Environnement Plage de température de fonctionnement 0° C ~ 45° C (32° F ~ 113° F) Plage d'humidité de fonctionnement 10 % ~ 85 % HR (sans condensation) Plage de température de stockage -10° C ~ 80° C (14° F ~ 176° F) Plage d'humidité de stockage 5 % ~ 90 % RH (sans condensation) Alimentation requise Alimentation électrique externe CC 5 V/3 A Consommation électrique (max) 12 W Protection contre les décharges électrostatiques (ESD) Modèle du corps humain +/- 8 kV (décharge de l'entrefer) +/- 4 kV (décharge de contact) Caractéristiques
