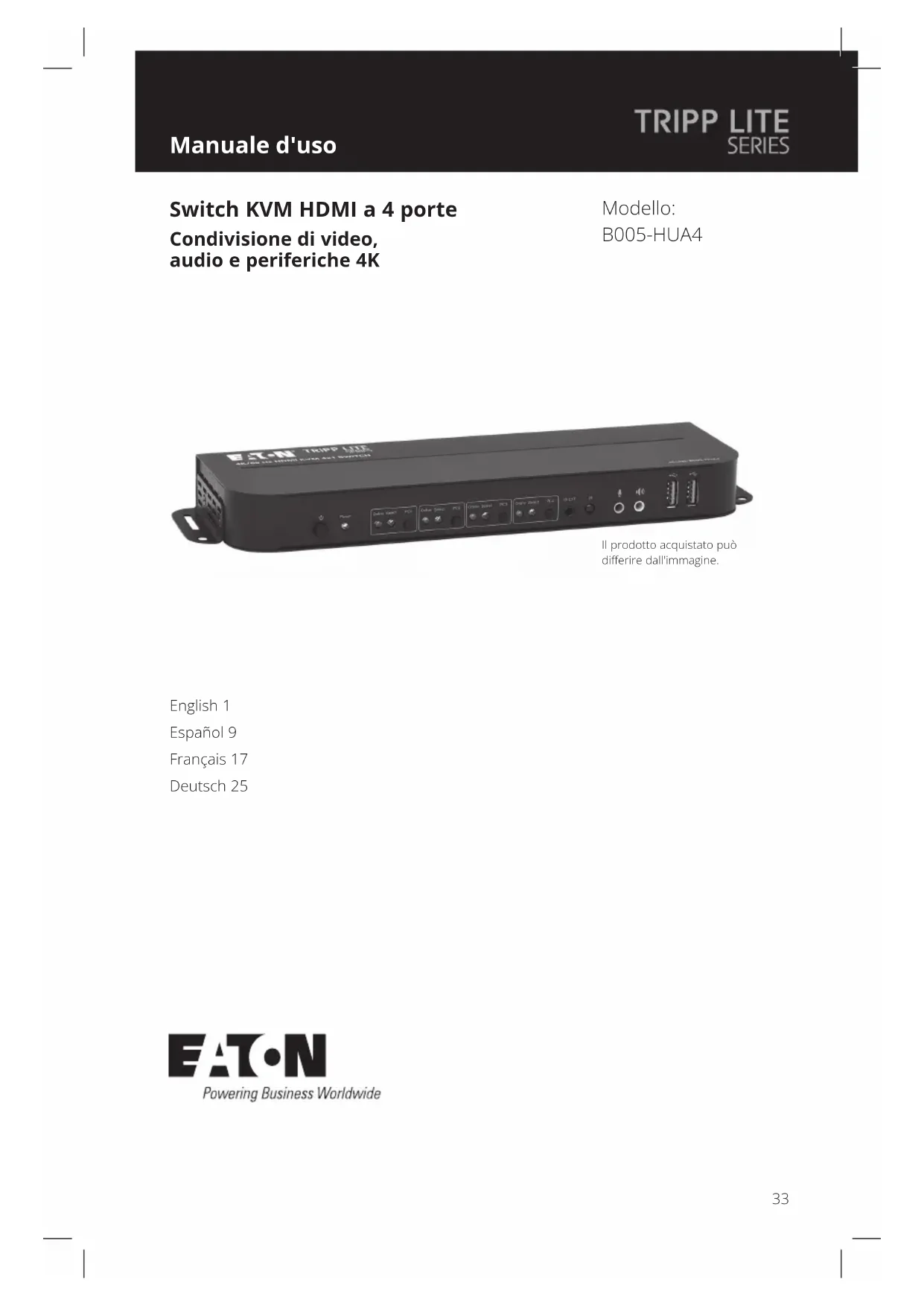

MANUALE UTENTE B005HUA4 Tripp Lite

Condivisione di video, audio e periferiche 4K

Modello:

B005-HUA4

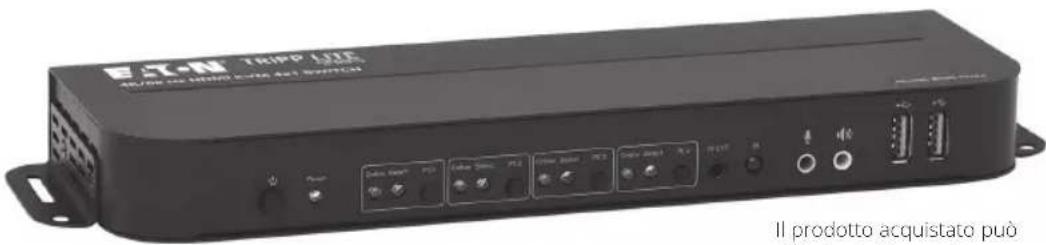

Il prodotto acquistato più difficile.

English 1

Espanol 9

Français 17

Deutsch 25

Contenuto della confezione

• Switch KVM HDMI a 4 porte B005-HUA4
• Extensore IR
• Telekomando IR
• Alimentazione esterna (Ingresso: 100-240 V, 50/60 Hz, 0,5 A; uscita: 5 V 3 A)
• Hardware di montaggio
• Manuale d'uso

Accessoropzionali

Cavi KVM P785-HKIT06 o P785-HKIT10
Cavi per dispositivi USB 3.2 Gen 1 A/B U322-Series
Cavi audio mini stereo P312-Series
Cavi HDMI ad alta velocità P568-Series

Requisiti di sistema

Console:

• Monitor HDMI in grado di supportare la massima risoluzione di qualiasi computer nell'installazione
• Tastiera e mouse USB
• Microfono e altoparlanti con connettori mini stereo da 3,5 mm (opzionali)

Computer:

• Ingresso HDMI
• Porta USB Type-A
• Jack per microfono da 3,5 mm e altoparlante stereo (opzionale)
• Sistema operativo Windows 2000/XP/Vista/Win7/Win8/Win10, Linux o Apple Mac OS

Caratteristiche del prodotto

• Consente di controlling 4 computer HDMI da un'unica console video HDMI
• Supporta le risoluzioni video True 4K @ 60 Hz, inclusi 4:4:4 HDR e HDCP 2.2
  Supporta toutes le spécifique HDMI 2.0
• Supporta RGB 4:4:4/ YCbCr 4:4:4/ YCbCr 4:2:2/ YCbCr 4:2:0
• Supporta deep color a 12 bit per canale (36 bit su tutti i canali) e larghezza di banda a 6 Gbps per canale (18 Gbps su tutti i canali)
• Hub con 2 porte USB 2.0 incorporate che permette di condividere i dispositivi USB tra i computer collegati a switch KVM
• I jack stereo da 3,5 mm consentono a un microfono di fornire ingresso audio a ciascun computer collegato e di ascoltare l'uscita audio su un set di altoparlanti
• I jack audio aggiuntivi della console sono comodamente posizionati sul pannello frontale e sono ideali per l'utilizzo di altoparlanti e microfoni.
• É possibile passare da un computer all'altrotramite i pulsanti del pannello frontale, il telecomando IR, il movimento del mouse o i tasti di scelta rapida della tastiera.
• Supporta l'hot plug: computer e dispositiivi possono essere scollegati e ricollegati alla dover spegnere lo switch KVM
• Installazione rapidaenza bisogno di software
• Memorizza l'EDID (Extended Display Identification Data) del monitor per ottimizzare la risoluzione del display

Descrizioni dei pannelli

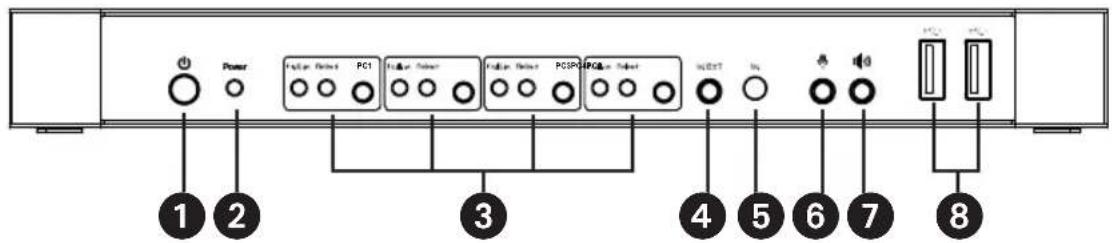

Pannello frontale

Alimentazione - Premere per accendere e spegnere l'unità.
Indicatore di alimentazione - Si illumina di rosso per segnalare che l'alimentatore CC è collegato a un'uscita e che lo switch KVM è acceso.
3 Selettore di ingressso - Si illumina di blu perindicare se è stato selezionato PC1,PC2,PC3 o PC4.I LED di selezione lampeggiano in loop durante la modalità di commutazione automatica.I LED online si illuminano quando la porta USB-B corrispondente è collegata.
IR EXT - Collegare l'estensore IR incluso per ricevere il segnale IR dal telecomando IR incluso.
IR - Punto di ricezione del segnale per il telecomando IR.
Microfono da 3,5 mm - Collegare un microfono.
Stereo da 3,5 mm - Collegare un dispositivo audio stereo.
USB-A 3.2 Gen 1 - Collegare le periferiche USB (stampanti, scanner, dischi U, ecc.).

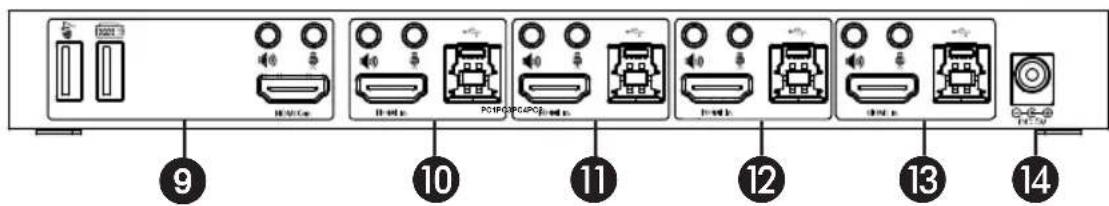

Pannello posteriore

Uscite

A Collegare un mouse e una tastiera alle porte USB 2.0.
b. Collegare un amplificatore alla porta stereo da 3.5 mm.
c. Collegare un microfono alla porta microfono da 3,5 mm.
d. Collegare un monitor HDMI locale alla porta di uscita HDMI.

10 11 12 13

Ingressi PC1, PC2, PC3 e PC4 - Collegare alle porte HDMI, USB, audio stereo e microfono di più computer.

14 Ingresso CC da 5 V - Collegare l'alimentatore da 5 V/3 A CC incluso.

Installazione e funzionamento

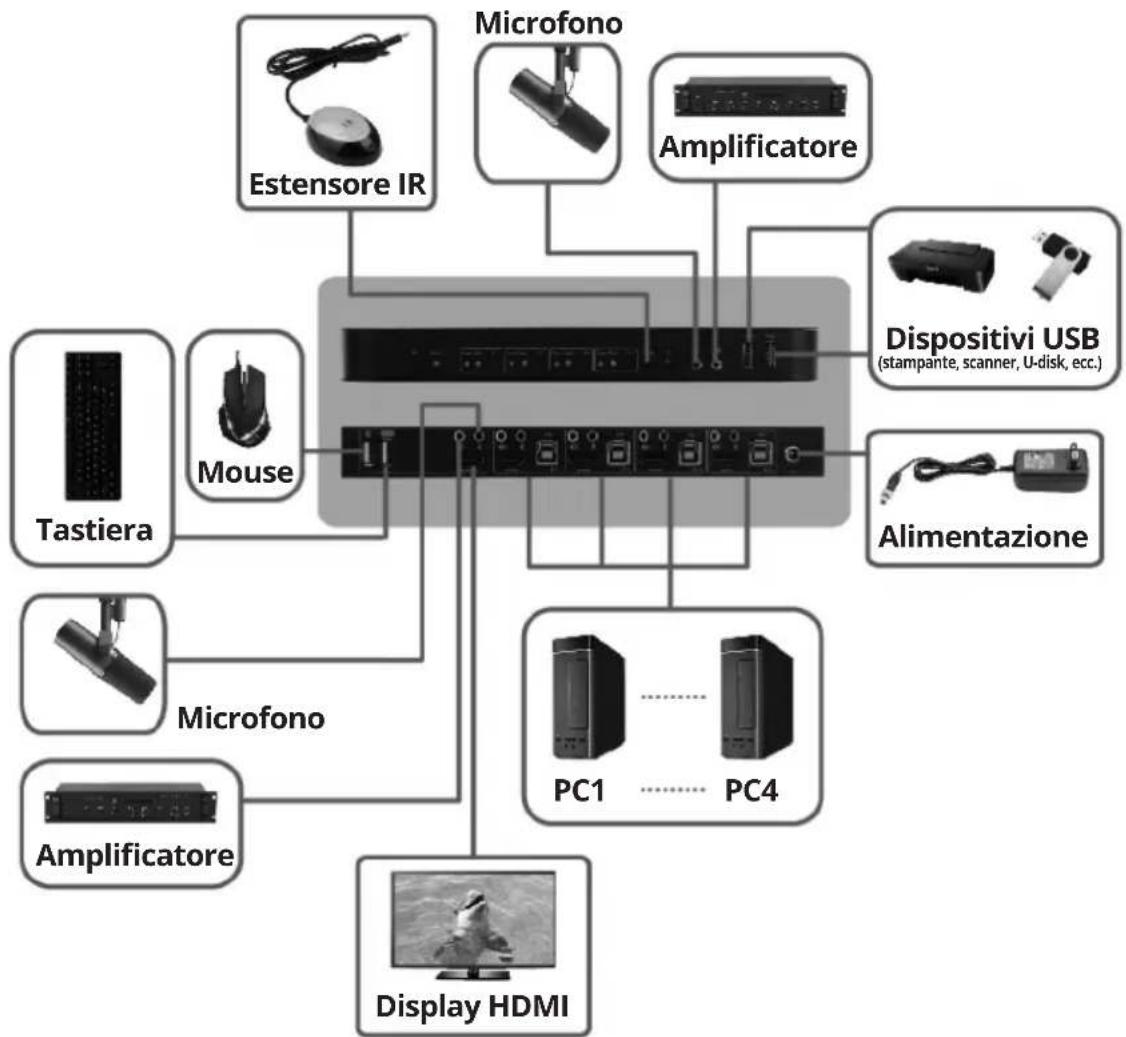

Fare riferimento ai passaggi e al diagramma seguenti per configurare l'installazione dello switch KVM.

Nota: prima di effettuire qualiasi collegamento, assicurarsi che tutti i dispositivi collegati allo switch KVM siano spenti. Scollegare i cavi di alimentazione di tutti i computer dotati della funzione di accensione da tastiera.

1. Collegare i computer alle porte di ingresso USB-B utilizzato i cavi USB. Collegare il microfono e le porte audio stereo dei computer utilizzato i cavi audio 3,5 mm. Collegare i computer alle porte di ingresso "HDMI In" utilizzato i cavi HDMI.

2. Collegare una tastiera e un mouse alle porte USB-A nel pannello posteriore. Collegare un microfono e un amplificatore alle porte microfono e audio stereo utilizzato i cavi audio 3,5 mm. Collegare un monitor all'uscita "HDMI Out" utilizzato un cavo HDMI.

3. Collegare l'alimentatore CC in dotazione e premere il pulsante POWER. Il LED di alimentazione si accende. Quando i computer sono collegati alle porte PC1, PC2, PC3 e PC4, i LED online si illuminano.

Installazione e funzionamento

1. Premere i pulsanti sul pannello frontale per selezionare il computer desiderato. Il LED di selezione si accenderà perindicare il computer attualmente selezionato. Il monitor mostrera l'immagine corrispondente e il computer selezionato potra essere controllato tramite tastiera e mouse.
2. Il telecomando IR incluso funzione come i pulsanti:

a. Per l'ingresso: 1 specifica PC1, 2 specifica PC2, 3 specifica PC3 e 4 specifica PC4.
b. Per la commutazione in loop: la sequenza è PC1-PC2 P3 PC4PC1

1. Le periferiche USB, come stampanti, scanner e chiavette USB, posso sono essere collegate alle porte USB-A del pannello frontale.

Funzionamento della funzione speciale

1. Funzione di spostamento del mouse - Posizione are il mouse all'estrema destra del monitor e continuare a farlo scorrere verso destra per 2 secondi. Lo switch KVM passera automaticamente alla porta successiva. L'ordine di commutazione è PC1-PC2 P03 PC4 PC1.

2. Funzione di commutazione del rilevamento USB-B:

a. Quando l'unità rileva che un computer è collegato alla porta USB-B, passa immediatamente a quel computer e i LED online e di selezione corrispondenti si illuminano. Per esempio, se il PC1 è più collegato e poi il PC2 si collegatramite USB-B, il KVM passera automaticamente al PC2.
b. Quando il computer attualmente selezionato viene spento o il cavo USB viene scollegato, il KVM passa automaticamente al computer successivo con l'alimentazione accesa e la porta USB collegata.

Uso della funzione speciale

3. Funzione tasto di scelta rapida

Numero	Combinazione di tasti di scelta rapida Descrizione	della funzione
1	[Blocco scorrimento]++1 [Blocco scorrimento] +→ ↓	Passa alla porta successiva
2	[Blocco scorrimento]++ [Blocco scorrimento] +← ↑	Passa alla porta precedente
3 [Blocco scorrimento]+[Blocco scorrimento] + [X]2	Passa al PC "X"
4 [Blocco scorrimento]+[Blocco scorrimento] + [S]3	Abilita la commutazione automatica (predefinito: 15 secondi)
5 [Blocco scorrimento]+[Blocco scorrimento] + [I] + [N]4 + [Invio]	Imposta l'intervallo di commutazione automatica (tra 5 ~ 999 secondi).
6 [Blocco scorrimento]+[B] + [1/0]5	Attiva/disattiva il segnale acustico (predefinito: attivato)
7 [Blocco scorrimento]+[F] + [L] + [A] + [S] + [H] + [Invio]	Vengono ripristinate tutte le modalità predefinite dei tasti di scelta rapida6

Note:

1. I tasti di scelta rapida non sono sensibili alle maiuscole.
2. Viene emesso un segnale acustico quando si passa da PC1 a PC2.

1"++" significa premere due voite [Blocco scorrimento] in rapida successione. Per esempio: [Blocco scorrimento] ++ [Blocco scorrimento] + [1]" significa premere due voite in rapida successione il pulsante di Blocco scorrimento e poi premere il pulsante numero 1. Il periodo di rilevamento tra ciasm codice di scelta rapida è di 5 secondi. Se il pulsante Blocco scorrimento viene premuto la prima volta e passano 5 secondi prima che venga premuto di nuovo, il codice di scelta rapida non sare riconosciutto.
2 "X" indica l'ingresso PC. Per esempio, per passare a PC2, la combinazione di tasti di scelta rapida è [Blocco scorrimento] ++ [Blocco scorrimento] + [2].

3 Attivando questa funzione, le porte HDMI, microfono e altoparlante entreranno in modalità di commutazione automaticaenza USB. Premere un tasto qualsiasi (tranne la barra spaziatrice) per tornare alla porta utilizzata prima della sequenza di commutazione automatica. Premere la barra spaziatrice per rimanere sulla porta attualmente in uso. Quando la modalità di commutazione automatica è attività, il LED "Seleziona" della porta attualmente in uso lampeggia.
1 "N" indica il numero di intervalli di commutazione, che possono essere da 5 secondi a 999 secondi.
5 "1" significa attivato nelle "0" significa disattivato.
6 Questa modalità riguarda solo la funzione dei tasti di scella rapida #4 e #6.

Specifiche

Connettori
Connettori KVM (femmina) USB 3.2	Gen 1-B x4 (posteriore) HDMI x4 (posteriore) Jack stereo 3,5 mm x4 (verde, posteriore) Jack stereo 3,5 mm x4 (rosa, posteriore)
Connettori console (femmina) USB	2.0-A x2 (anteriore) HDMI x1 (posteriore) Jack stereo 3,5 mm (verde, anteriore) Jack stereo 3,5 mm (rosa, anteriore)
Connettori hub USB (femmina) USB	3.2 Gen 1-A x2 (anteriore)
Risoluzione video
Risoluzione massima 4 K x 2 K @ 60 Hz (4 K UHD)

Specifiche

Larghezza di banda operativa
Larghezza di banda HDMI 18 Gb
Condizioni ambientali
Intervallo di temperatura operative 32° ~ 113°F (0° ~ 45°C)
Gamma di umidità operative 10% ~ 85% UR (senza condensa)
Intervallo di temperatura di conservazione 14° ~ 176°F (-10° ~ 80°C)
Intervallo di umidità di conservazione 5% ~ 90% UR (senza condensa)
Requisiti di potenza
Alimentazione esterna CC 5 V/3 A
Consumo di energia (massimo) 12 W
Protezione ESD
Modello corpo umano +/- 8 kV (scarica del受害者) +/- 4 kV (scarica a contatto)

Garanzia

GARANZIA LIMITATA DI 3 ANNI

Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione per un periodo di tre (3) anni alla data di acquire iniziale. I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra escludiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare il site Triplite.Eaton.com/support/product-returns prima di rispedire qualsiasi appearecchiatura per la riparazione. La presente garanzia non si applica alle appearecchiature che hanno subito danni a causa di incidenti, negligenza o uso errato o che sono state alterate o modificate in qualsiasi modo.

AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITA E DI IDONEITA PER UNO SCOPOPARTICOLARE. Alcuni Stati non consentono la limitazione o l'esclusionne delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni potrebbero non essere applicabili all'acquirente.

AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI DALL'uso DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITA DI TALI DANNI. Nello specifico, non siamo responsabili di alcun costo, quali mancati redditi o guidagni, perdita di attrezzature, perdita dell'uso di attrezzature, perdita di software, perdita di dati,osti relativi a soluzioni altemative,reclami da parte di terzi,o di altra natura.

Eaton adotta una politica di miglioramento continuo dei prodotti. Le specifiche sono soggette a modifiche alla sua preavviso. Le fotto e le illustrazioni possono differire leggermente dai prodotti reali.
