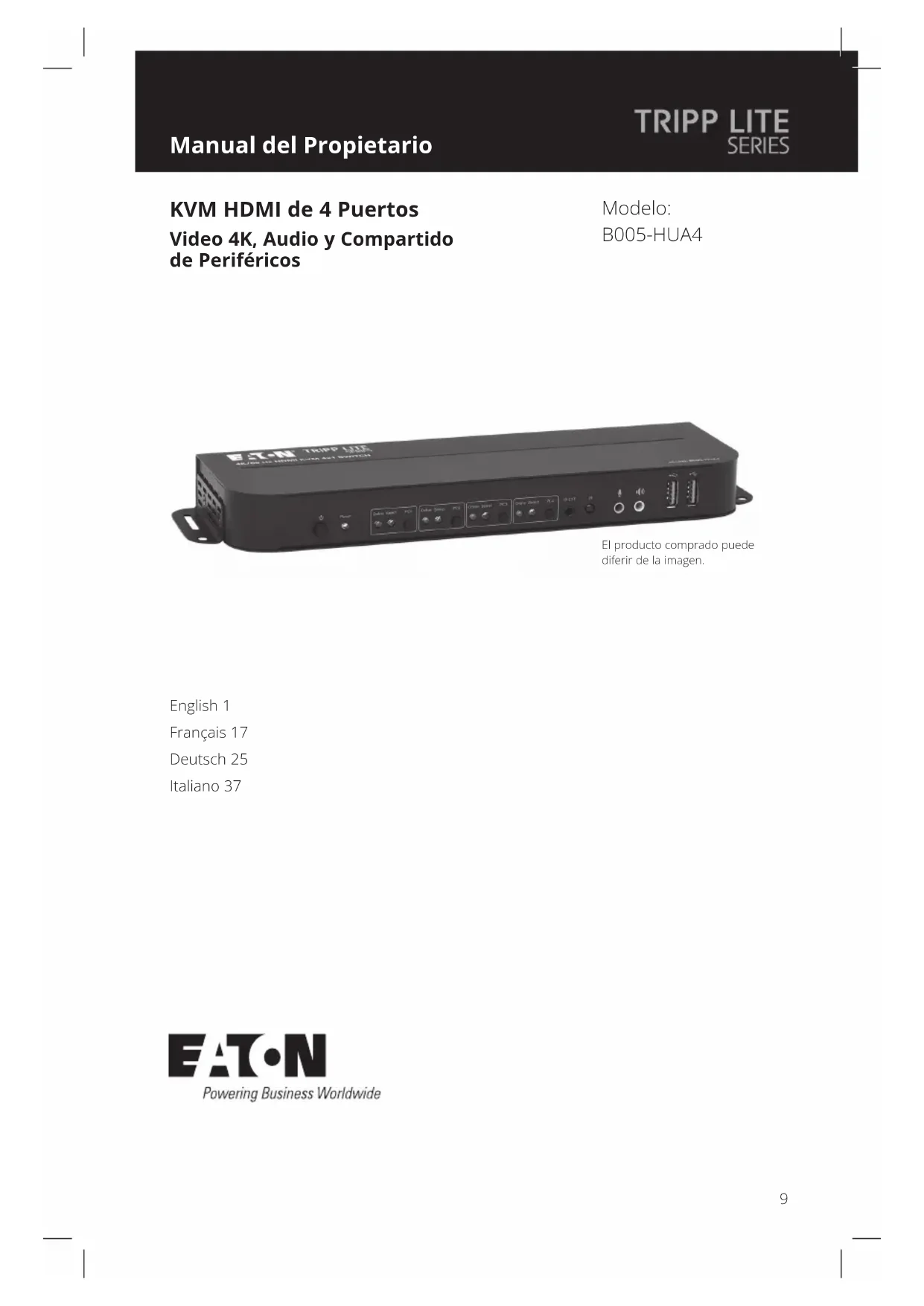

MANUAL DE USUARIO B005HUA4 Tripp Lite

Video 4K, Audio y Compartido de Periféricos

Modelo:

B005-HUA4

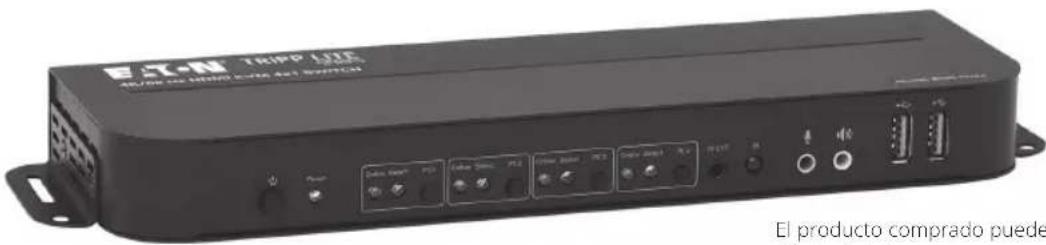

El producto comprado peut dediferir de la imagen.

English 1

Français 17

Deutsch 25

Italiano 37

Contenido del Empaque

B005-HUA4 - KVM HDMI de 4 puertos
- Extensor IR
- Control Remoto IR
- Fuente de Alimentación Externa (Entrada: 100V ~ 240V, 50Hz / 60Hz, 0.5A; Salida: 5V 3A)
- Accesorios de Instalación
- Manual del Propietario

Accesorios Opcionales

• Cables KVM P785-HKIT06 o P785-HKIT10
• Cables para Dispositivo USB 3.2 Gen 1 A/B Serie U322
• Cables de Audio Mini Estéreo Serie P312
  Cables HDMI de Alta Velocidad Serie P568

Requisitos del Sistema

Consola:

• Un monitor HDMI capaz de soportar la mayor resolution de cualquier computadora en la instalacion
• Teclado y mouse USB
• Microfono y bocinas con connectores mini estéreo de 3.5 mm (optionals)

Computadora:

• Entrada HDMI
• Puerto USB Tipo A
• Conectores estéreo de 3.5 ~mm para microfono y bocinas (optional)
• Sistema operativo Windows 2000 / XP / Vista / Win7 / Win8 / Win10, Linux o Apple Mac OS

Characteristicas del Producto

• Controla 4 computadoras HDMI desde una sola consola de video HDMI
• Soporte resolutiones de video 4K @ 60 Hz reales, incluyendo HDR 4:4:4 y HDCP 2.2
• Soporta todas las specifications HDMI 2.0
• Soporta RGB 4:4:4/ YCbCr 4:4:4/ YCbCr 4:2:2/ YCbCr 4:2:0
• Soporte un ancho de banda de 12 bits por canal (36 bits todos los canales) Color verdadero y 6 Gbps por canal (18 Gbps todos los canales)
• Un hub incorporado de 2 puertos USB 2.0 permite partir dispositivos USB entre las computadoras connectadas al KVM
• Los enchufes mini estéreo de 3.5 mm permiten a un microfono proportionsar una entrada de audio a cada una de las computadoras connectadas y le permiten escurrchar la calidad de audio en un juego de bocinas
• Los enchufes adiconiales de audio de la consola está colocados conveniently en el panel frontal, haciendolos ideales para su uso con bocinas y microfonos
• Alterne entre computadoras connectadas mediante los botones en el panel frontal, control remotor IR, movimiento de mouse o teclas rápidas
• Soporte conexión directa - Las computadoras y los dispositivos能把 desconectarse y reconectarse sin tener que apagar el KVM
• Rápida instalación sin la necesidad de software
• Guarda el EDID [Extended Display Identification Data] del monitor para optimizar laResolution de la pantalla

Encendido - Presione para encender y apagar laividad.
2 Indicador de Encendido - Se ilumina en rojo para indicar que la fuente de alimentacion de CD esta connectada a un tomacorriente y el KVM está encendido.
Selector de Entrada - Se ilumina en azul para indicar si se ha seleccionado PC1, PC2, PC3 o PC4. Los LED selectos destellan en un ciclo durante el modo de conmutacion automatica. Los LEDs en linea se iluminan cuando se connecta el puerto USB B correspondiente.
IR EXT - Conecte el Extensor IR incluido para recepción deolenal IR del control remotor IR incluido.
IR - Punto de recepción de senal para el control remoto IR.
Micrófono de 3.5 mm - Conecte un micrófono.
Estéreo de 3.5 mm - Conecte un dispositivo de audio estéreo.
USB A 3.2 Gen 1 - Conecte periféricos USB (impresoras, escaleres, discos U, etc.)

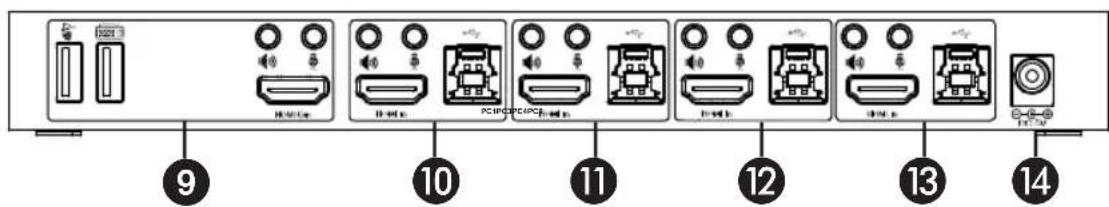

Panel Posterior

Salidas

a. Conecte un teclado y mouse a los puertos USB 2.0.
b. Conecte un amplificador al puerto estéreo de 3.5 ~mm .
c. Conecte un micrófono al puerto de micrófono de 3.5 mm.
d. Conecte un monitor HDMI local al puerto de salute HDMI.

10 11 12 13

Entradas PC1, PC2, PC3 y PC4 - Conecte a los puertos HDMI, USB, audio Estéreo y Microfono de varias computadoras.

14 Entrada de 5V CD - Conecte la fuente de alimentacion de CD de 5V / 3A includa.

Instalación y Operación

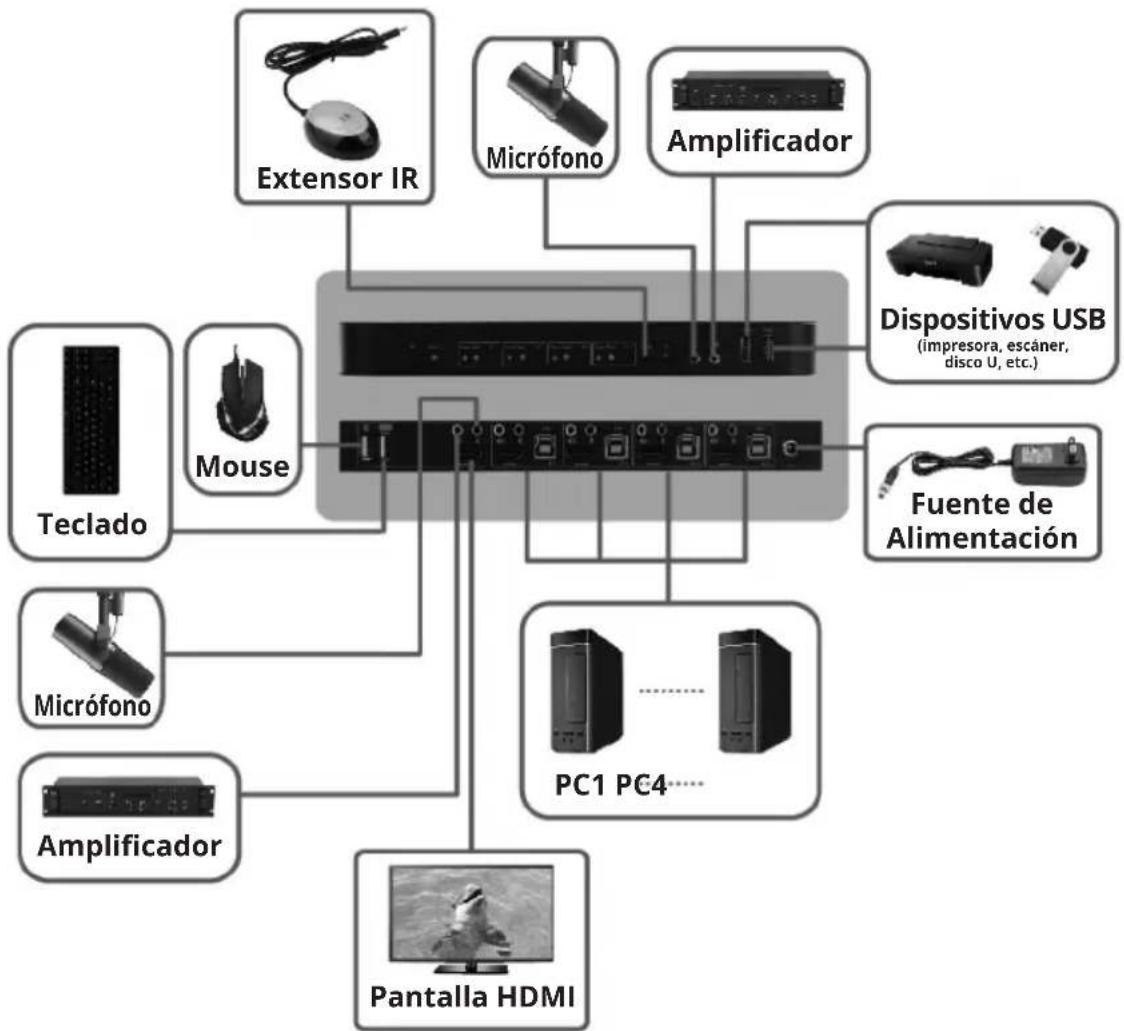

Refiérase a los siguientes pasos y DIAGRAMA para configurar la instalación de su KVM.

Nota: Antes de efectuarrialquier conexion, cerciorese que esten apagados todos los dispositivos connectados al KVM. Desconnecte los cables de alimentacion de qualquier computadora queonga la function de encendido de teclado.

1. Conecte computadoras a los puertos de entrada USB B using cables USB. Conecte los puertos del microfono y audio estéreo de las computadoras using cables de audio de 3.5 mm. Conecte computadoras a los puertos "HDMI In" using cables HDMI.
2. Conecte un teclado y mouse a los puertos USB A en el panel posterior. Conecte un microfono y amplificador a los puertos de microfono y audio estéreo usingo cables de audio de 3.5mm . Conecte un monitor a "HDMI Out" usingo un cable HDMI.
3. Conecte la fuente de alimentación de CD incluida y presione el botón de encendido. Se iluminará el LED de encendido. Cuando las computadoras estén connectadas a los puertos PC1, PC2, PC3 y PC4, se encenderán los LED en linea.

Instalación y Operación

1. Oprima los botones en el panel frontal para selectionar la computadora deseada. El LED "Select" se iluminará para indicar qué computadora está seleccionadaactualmente. El monitor做不到la imagen correspondiente y la computadora seleccionadauedecontrolarse mediate teclado y mouse.
2. El control remoto IR incluido trabajo igual que los botones:

a. Para entrada: 1specifica PC1, 2specifica PC2. 3specifica PC3 y4specifica PC4.
b. Para alternar en ciclo: Elorden es PC1PC2PC3PC4PC1.

Operación de Función Especial

1. Función Transversal del Mouse - Coloque el mouse en el extremo derecho del monitor y continue deslizándolo a la derecha por 2 seguidos. El KVM cambiará automatistically alARRYte puerto. El order de cambio de ciclo es PC1-PC2 PC3 PC4 PC1

2. Función de Cambio de Detección de USB B:

a. Cuando la unidad detecta que una computadora está connectada al puerto USB B, la unidad cambia inmediamente a esta computadora y se encienden los LED Online y Select correspondientes. Por exemple, si PC1 ya está connectado, PC2 se conecta mediante USB B y el KVM cambio Automaticamente a PC2.
b. Cuando la computadoraactualmente seleccionada es apagada o el cable USB es marcado y el KVM cambia automatistically a lasumaque computadora encendida y el puerto USB conectado.

Operación de Función Especial

1. Función de Teclas Rápidas:

Número	Combinación de Teclas Rápidas Descripción	de la Función
1	[Scroll Lock]++1 [Scroll Lock] + → ↓	Cambiar al suiviente puerto
2	[Scroll Lock]++ [Scroll Lock] + ← ↑	Cambiar al puerto anterior
3	[Scroll Lock]++ [Scroll Lock] + [X]2	Cambiar a PC "X"
4	[Scroll Lock]++ [Scroll Lock] + [S]3	Activar Conmutación Automática (Predeterminado: 15 horas)
5	[Scroll Lock]++ [Scroll Lock] + [I] + [N]4 + [Enter]	Configurar el Intervalo de Conmutación Automática (Entre 5 ~ 999 horas)
6	[Scroll Lock]++ [Scroll Lock] + [B] + [1/0]5	Encendido y Apagado del Zumbador (Predeterminado: Encendido)
7	[Scroll Lock]++ [Scroll Lock] + [F] + [L] + [A] + [S] + [H] + [Enter]	Todo reanudan el modo predeterminado de teclas rápidas6

Notas:

1. Las teclas rapiadas no distinguen mayusculas y minusculas.

2. Suena un ruido al alternar entre PC1 y PC2.

1"++" signifca presionar [Scroll Lock] dos vezes en rapiida suscesion. Por exemple: [Scroll Lock] ++ [Scroll Lock] + [1]" signifca presionar dos vezes en rapiida suscesion el boton Scroll Lock y entonce presionar el boton numero 1. El periodo de detectacion entre cada codigo de teclas rapiidas es de 5 segundos. Si se presiona el boton Scroll Lock la primera vez y pasan 5 segundos antes de presionar-Newamente el boton Scroll Lock, el codigo de teclas rapiidas sera invalido.
2 "X" indica la entrada de PC. Por exemple, para pagar a PC2, la combinacion de teclas rapiidas es [Scroll Lock] + [Scroll Lock] + [2].
3 Encender esta func tion causar que los puertos HDMI, microfono y bocinas ingresen al mode de conmutacion automatica sin USB. Presione qualier tecla (excepto la barra espaciadora) para salir el puerto usedo antes de la secuencia de conmutacion automatica. Presione la barra espaciadora para permanecer en el puertoactualmente en uso. Cuando este activado el mode de conmutacion automatica, destellar aled LED Select correspondiente del puertoactualmente en uso.
4 "N" indica el número de intervalo de conmutacion, que pueda ser de 5 segundos a 999 segundos.
5 "1" significa encendido, 0" significa apagado.
Este modo se relaciona solamente con la referencia de teclas rapiidas # 4 y #6.

Especificaciones

Conectores
Conectores del KVM (Hembra) USB 3.2	Gen 1 B x4 (Posterior)
	HDMI x4 (Posterior)
	Conector Estéreo de 3.5 mm x4 (Verde, Posterior)
	Conector Estéreo de 3.5 mm x4 (Rosa, Posterior)
Conectores de Consola (Hembra) USB 2	0 A x2 (Frontal)
	HDMI x1 (Posterior)
	Conector Estéreo de 3.5 mm (Verde, Frontal)
	Conector Estéreo de 3.5 mm (Rosa, Frontal)
Conectores de Hub USB (Hembra) USB	3.2 Gen 1 A x2 (Frontal)
Resolución de Video
Máxima Resolución 4K x 2K @ 60 Hz (4K	UHD)

Especificaciones

Ancho de Banda de Operación
Ancho de banda de HDMI 18 Gb
Ambiental
Rango de Temperatura de Operación 0 °C a 45 °C [32 °F a 113 °F]
Rango de Humidad de Operación De 10% a 85% de HR (Sin Condensación)
Rango de Temperatura de Almacenimiento -10 °C a 80 °C [14 °F a 176 °F]
Rango de Humidad de Almacenimiento De 5% a 90% de HR (Sin Condensación)
Requerimientos de Energía
Fuente de Alimentación Externa 5V / 3A CD
Consumo de Energía (Máx.) 12W
Protección contra descargas electroestáticas
Modelo del Cuerpo Humano +/- 8kV (Descarga de Espacio de Aire) +/- 4kV (Descarga de Contacto)

Garantía

GARANTÍA LIMITADA DE 3 ANOS

Garantizamos por tres (3) años a partir de la Fecha de compra inicial que nuestros productos no presentan defectos de materiales ni de mano deoba. Nuestra obligation bajo esta garantía está limitada a la reparación o reemplazo (a su entera diseción) de cualquier producto defectuoso. Antes de devolveromialquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns.Esta garantía no se aplicá a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de una manera.

SALVO POR LO QUE SE INDICÓ AQUI, NO OTORGAMOS GARANTías EXPRESAS O IMPLÍCITAS, INCLUDEAS GARANTías DE COMERCIABILIDAD Y ADECUación PARA UN PROPÓSITO PARTICULAR. Algunos Estados no permiten la limitación o exclusion de garantías implicadas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador.

SALVO POR LO QUE SE INDICO ANTERIORMENTE, EN NINGUN CASO SEREMOS RESPONSABLES POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especialmente, no somos responsables por ningún costo, como perdida de ganancias o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamos de tcerceros o deequalquier other forma.

Eaton tiene una的政治a de mejora continua. Las specifications estan susetas a cambio sin previo aviso.
