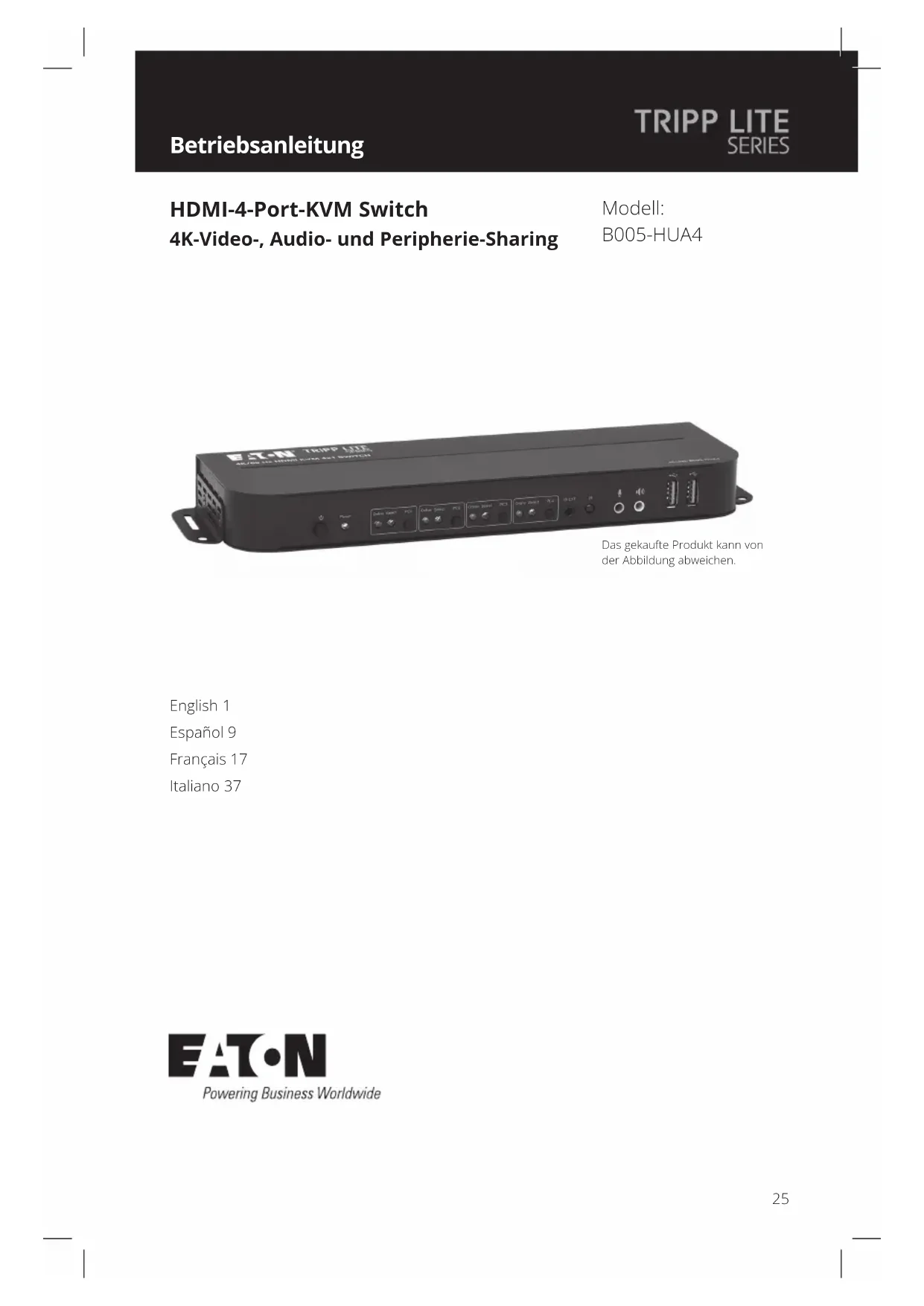

BEDIENUNGSANLEITUNG B005HUA4 Tripp Lite

4K-Video-, Audio- und Peripherie-Sharing

Modell:

B005-HUA4

Das gekaufte Produkt kann von der Abbildung abweichen.

English 1

Espanol 9

Français 17

Italiano 37

Lieferumfang

B005-HUA4 HDMI-4-Port-KVM Switch
- IR-Extender
- IR-Fernbedienung
- Externe Stromversorgung (Eingang: 100 bis 240 V, 50/60 Hz, 0,5 A; Ausgang: 5 V, 3 A)
Montageteile
- Betriebsanleitung

Optionales Zubehör

P785-HKIT06 oder P785-HKIT10 KVM-Kabel
U322-Serie USB 3.2 Gen 1 A/B-Gerätekabel
P312-Serie Mini-Stereo-Audiokabel
P568-Serie Hochgeschwindigkeits-HDMI-Kabel

Systemanforderungen

Konsole:

• HDMI-Monitor, der die höchste Auflösung aller Computer in der Installation unterszt
• USB-Tastatur und -Maus
• Mikrofon und Laufsprecher mit 3,5-mm-Mini-Stereoanschlüssen (optional)

Computer:

HDMI-Eingang
- USB Typ-A-Anschluss
3,5-mm-Stereomikrofon und Laufsprecherbuchsen (optional)
- Betriebssystem: Windows 2000/XP/Vista/Win7/Win8/Win10, Linux oder Apple Mac OS

Produktmerkmale

• Steuert 4 HDMI-Computer von einer einzigen HDMI-Videokonsole aus
• Unterschied True 4K Videoauflösungen bei 60 Hz, einschließlich 4:4:4 HDR und HDCP 2.2
• Unterschiedt alle HDMI 2.0 Spezifikationen
• Unterstützt RGB 4:4:4/ YCbCr 4:4:4/ YCbCr 4:2:2/ YCbCr 4:2:0
• Unterstützt 12 Bits pro Kanal (36-Bit alle Kanäle) Dunkle Farbe und 6 GBit/s pro Kanal (18 GBit/s alle Kanäle) Bandbreite
• Der eingebaute USB 2.0 2-Port-Hub ermittelicht die gemeinsame Nutzung von USB-Geräten auf mehreren Computern, die mit dem KVM Switch verbunden sind
• 3,5-mm-Klinkenstecker ermögliches es einem Mikrofon, jeder angeschlossenen Computer einen Audioeingang zur Verfügung zu stellen und die Audioausgabe auf einem Lautsprecherpaar zu horen.
• Zusätzliche Konsolen-Audiobuchsen befinden sich auf der Frontblende und sind ideal für die Verwendung von Laatsprechern und Mikrofonen.
• Umschaltung zwischen den angeschlossenen Computern über Tasten an der Vorderseite, IR-Fernbedienung, Hausbewegungen oder Tastatur-Hotkeys
• Unterschied Hot-Plugging - Computer und Geräte können aus- und wieder eingesteckt werden, ohne dass der KVM Switch ausgeschaltet werden muss.
• Schnelle Installation ohne Software
• Speichert die EDID-Daten (Extended Display Identification Data, EDID) des Monitors zur Optimierung der Bildschirmauflösung

Panel-Beschreibungen

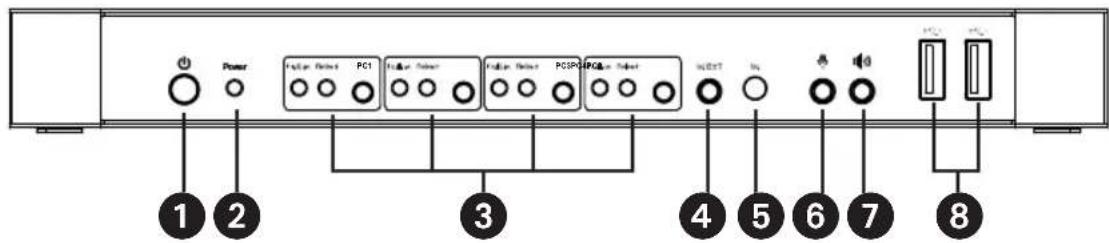

Frontblende

1 Betrieb - These Taste drucken, um das Gerät ein- und auszuschalten.
2 Betriebsanzeige - Leuchtet rot, um anzuzeigen, dass das DC-Netzteil an den Ausgang angeschlossen und der KVM Switch eingeschaltet ist.
Eingangswahlschalter - Leuchtet blau, um anzuzeigen, ob PC1, PC2, PC3 oder PC4 ausgewählt wurde. Die Select -LEDs blinken in einer Schleife während des automatischen Umschaltmodus. Die Online -LEDs leuchten, wenn der entsprechende USB-B-Anschluss angeschlossen ist.
IR EXT - Den im Lieferumfang enthaltenen IR-Extender für den IR-Signalempfang von der im Lieferumfang enthaltenen IR-Fernbedienung anschließen.
IR - Signalempfangspunkt für die IR-Fernbedienung.
3,5-mm-Mikrofon - Ein Mikrofon anschließen.
3.5-mm-Stereo - Ein Stereo-Audiogerät anschließen.
USB-A 3.2 Gen 1 - USB-Peripheriegeräte (Drucker, Scanner, U-Disketten usw.) anschließen.

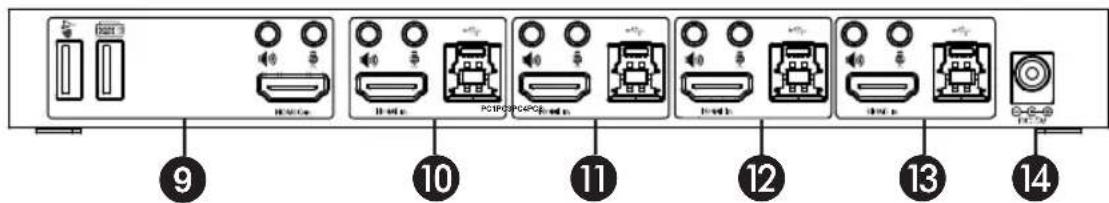

Rückwand

9 Ausgänge

A. Eine Maus und eine Tastatur an die USB-Anschlüsse 2.0 anschließen.
B. Einen Verstärker an den 3,5-mm-Klinkenstecker anschließen.
C. Ein Mikrofon an den 3,5-mm-Mikrofonanschluss anschließen.
D. Einen lokalen HDMI-Monitor an den HDMI Out-Anschluss anschließen.

10 11 12 13

PC1-, PC2-, PC3- und PC4-Eingänge - An die HDMI-, USB-, Stereo-Audio- und Mikrofonanschlüsse von mehreren Computern anschlossen.

14 5-V-DC-Eingang - Das im Lieferumfang enthaltene 5-V-/3-A-Netzteil anschließen.

Installation und Betrieb

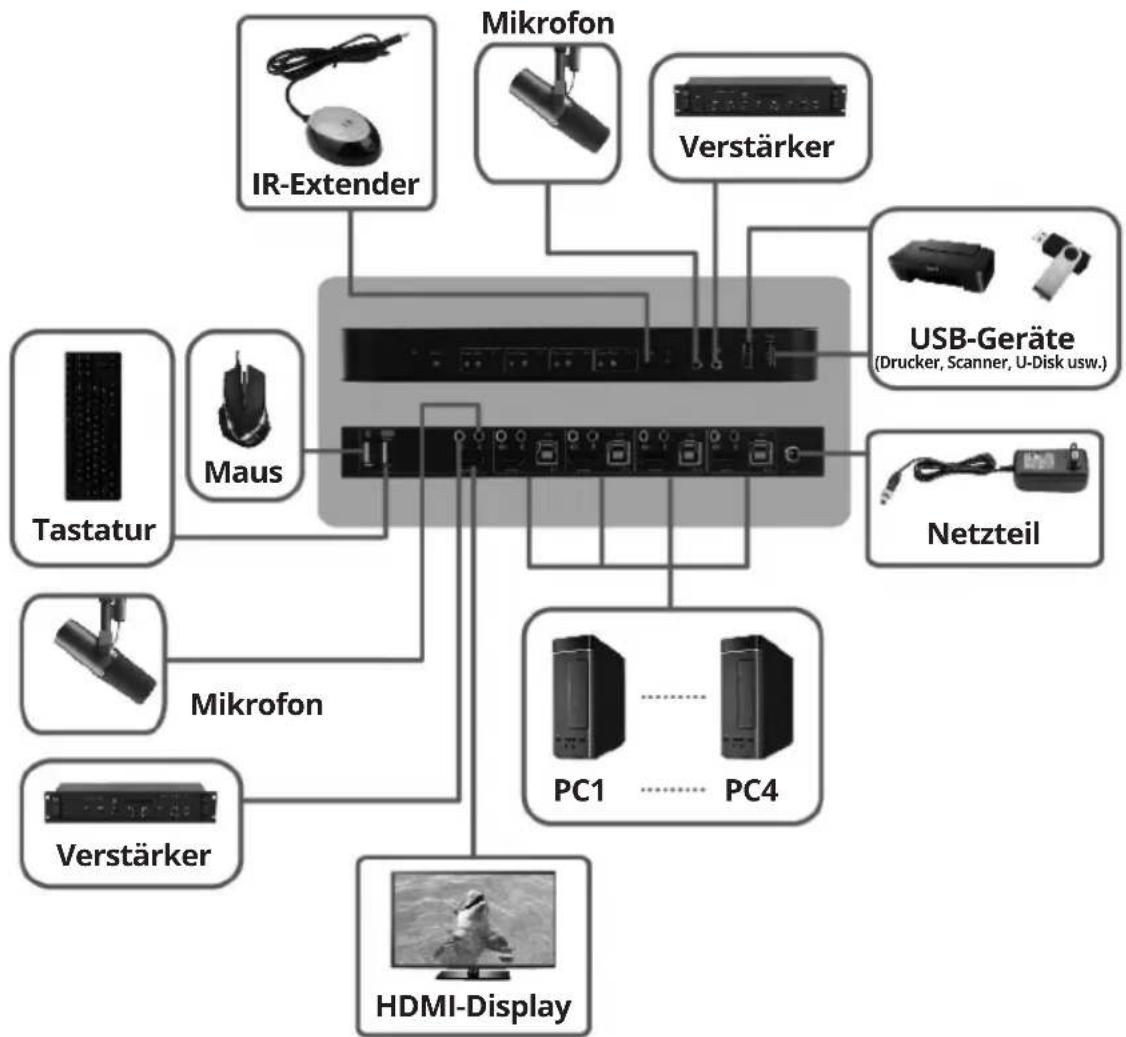

Beachten Sie die folgenden Schritte und das Diagramm, um ihre Installation des KVM Switches zu konfigurieren.

Hinweis: Vergewissern Sie sich vor dem Herstellen von Verbindungen, dass die Stromversorgung aller an den KVM Switch angeschlossenen Geräte ausgeschaltet ist. Trennen Sie die Netzkabel aller Computer mit der Tastatur-Einschaltfunktion.

1. Die Computer über USB-Kabel an die USB-B-Eingänge anschließen. Die Mikrofon- und Stereo-Audioanschlüsse der Computer mit 3,5-mm-Audiokabel verbinden. Die Computer mit HDMI-Kabel an die „HDMI In" Anschlüsse anschließen.
2. Eine Tastatur und eine Maus an die USB-A-Anschlüsse der Rückwand anschließen. Ein Mikrofon und einen Veränder mit 3,5-mm-Audiokabel an die Mikrofon- und Stereo-Audioanschlüsse anschließen. Einen Monitor über ein HDMI-Kabel an den „HDMI Out“ anschließen.
3. Das mitgelieferte DC-Netzteil anschreiben und die POWER-Taste drücken. Die Betriebs-LED leuchtet auf. Wenn Computer an die PC1-, PC2-, PC3- und PC4-Anschlüsse angeschlossen sind, leuchten die Online-LEDs auf.

Installation und Betrieb

1. Drücken Sie die Tasten auf der Frontblende, um den gewünschten Computer auszuwahlen. Die Auswahl-LED leuchtet, um anzuzeigen, welche Computer gerade ausgewählt ist. Auf dem Monitor wird das entsprechende Bild angezeigt, und der ausgewählte Computer kann über Tastatur und Maus gesteuert werden.
2. Die im Lieferumfang enthaltene IR-Fernbedienung Funktioniert wie die Drucktasten:

A. Für die Eingabe: 1 spezifiziert PC1, 2 spezifiziert PC2, 3 spezifiziert PC3 und 4 spezifiziert PC4.
B. Für die Schleifenschaltung: Reihenfolge ist PC1-PC2 P03 PC4 PC1

1. USB-Peripheriegeräte wie Drucker, Scanner und USB-Sticks konnen an die USB-A-Anschlüsse an der Vorderseite angeschlossen werden.

Bedienung der Sonderfunktion

1. Maus-Traversalfunktion - Platzieren Sie die Maus ganz rechts auf den Monitor und schieben Sie sie 2 Sekunden lang nach rechts. Der KVM Switch wechselt automatisch zum{nachsten Anschluss. Die Umschalttreihenfolge ist PC1-PC2 P3 PC4 PC1

2. USB-B-Erkennungs-Umschaltfunktion:

A. Wenn das Gerät erkennt, dass ein Computer an den USB-B-Anschluss angeschlossen ist, schaltet es(sofort auf diesen Computer um, und die entsprechenden Online- und Select- LEDs leuchten auf. Wenn zum Beispiel PC1 bereits angeschlossen ist und PC2 über USB-B angeschlossen wird, schaltet der KVM automatisch auf PC2 um.
B. Wenn der aktuell ausgewählte Computer ausgeschelt oder das USB-Kabel abgezogen wird, schaltet der KVM automatisch auf den nachsten Computer um, der eingeschaltet und an den USB-Anschluss angeschlossen ist.

Bedienung der Sonderfunktion

3. Hotkey-Funktion:

Nummer	Hotkey-Kombination Funktionsbeschreibung
1.	[Bildlaufspierre]++1 [Bildlaufspierre] + ->der ↓	zum nachsten Anschluss wechseln
2.	[Bildlaufspierre]++ [Bildlaufspierre] + ->oder ↑	zum vorherigen Anschluss wechseln
3.	[Bildlaufspierre]++ [Bildlaufspierre] + [X]2	Zu PC „X" wechseln
4.	[Bildlaufspierre]++ [Bildlaufspierre] + [S]3	Aktivieren Sie die automatische Umschaltung (Standardmäßig: 15 Sekunden)
5.	[Bildlaufspierre]++ [Bildlaufspierre] + [I] + [N]4 + [Eingabetaste]	Stellen Sie das Interval für die automatische Umschaltung ein (zwischen 5 ~ 999 Sekunden)
6.	[Bildlaufspierre]++ [Bildlaufspierre] + [B] + [1/0]5	Summer Ein/Aus (standardmäßig: Ein)
7.	[Bildlaufspierre]++ [Bildlaufspierre] + [F] + [L] + [A] + [S] + [H] + [Eingabetaste]	Mit allen Hotkeys im standardmäßigen Modus fortfahren6

Anmerkungen:

1. Bei den Hotkeys wird nicht zwischen Groß- und Kleinschreibung unterschieden.

2. Beim Umschalten zwischen PC1 und PC2 ertont ein Gerausch.

3. ++' bedeutet, dass Sie zweimal schnell hintereinander auf [Bildlaufspierre] drucken. Zum Beispiel: [Bildlaufspierre] ++ [Bildlaufspierre] + [1]" bedeutet, dass Sie die Bildlaufsperrtaste zweimal schnell hintereinander drucken und dann die Taste 1 drucken. Der Erkennungszeitraum zwischen den einzelnen Hotkey-Codes beträgt 5 Sekunden. Wenn die Bildlaufsperrtaste das erste Mal gedrück wird und 5 Sekunden vergehen, bevor die Bildlaufsperrtaste erneut gedrück wird, ist der Hotkey-Code ungültig.
   ^2X^a zeigt den PC-Eingang an. Um zum Beispiel zu PC2 zu wechseln, lauter die Tastenkombination [Bildlaufspierre] ++ [Bildlaufspierre] + [2].
   3 Wenn Sie diese Funktion aktivieren, schalten die HDMI-, Mikrofon- und Lautsprecheranschlüsse automatisch in den Umschaltmodus ohne USB. Drücken Sie eine beliebige Taste (außer der Leertaste), um zum Anschluss darüberzukehren, der vor der automatischen Umschaltung verwendet wurde. Drücken Sie die Leertaste, um bei dem derzeit verwendeten Anschluss zu bleiben. Wenn der automatische Umschaltmodus aktiviert ist, blinking die entsprechende „Select“-LED des garde verwendeten Anschlusses.
   ^1N^n gibt die Anzahl der Schaltintervalle an, die von 5 bis 999 reichen konnen.
   5,1^ bedeutet Ein, 0^ bedeutet Aus.
   6 Dieser Modus bezieht sich nur auf die Hotkey-Funktionen Nr. 4 und Nr. 6.

Technische Daten

Anschlüsse
KVM-Anschlüsse (Buchse) USB 3.2	Gen 1-B x4 (Rückseite)HDMI x4 (Rückseite)3,5-mm-Klinkenstecker x4 (grün, halten)3,5-mm-Klinkenstecker x4 (rosa, halten)
Konsolen-Anschlüsse (Buchse) USB	2.0-A x2 (Vorderseite)HDMI x1 (Rückseite)3,5-mm-Klinkenstecker (grün, Vorderseite)3,5-mm-Klinkenstecker (rosa, Vorderseite)
USB-Hub-Anschlüsse (Buchse) USB	3.2 Gen 1-A x2 (Vorderseite)
Videoauflösung
Maximale Auflösung 4K x 2K bei 60 Hz (4K-UHD)

Technische Daten

Betriebsbandbreite
HDMI-Bandbreite 18 GBit
Umgebungsinformationen
Betriebstemperaturbereich 32 °F ~ 113 °F (0 °C ~ 45 °C)
Luftfeuchtigkeit bei Betrieb 10 % ~ 85 % rF (keine Kondensation)
Lagertemperaturbereich 14 °F ~ 176 °F (-10 °C ~ 80 °C)
Lagerfeuchtigkeitsbereich 5 % ~ 90 % rF (keine Kondensation)
Strombedarf
Externe Stromversorgung DC 5 V/3 A
Stromverbrauch (max.) 12 W
ESD-Schutz
Human Body Model +/- 8 kV (Luftspaltentladung)	+/- 4 kV (Kontaktentladung)

Garantie

3 JAHRE EINGESCHRANKTE GARANTIE

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und darüber für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschrankt sich auf die Reparatur oder den Ersatz (nach eigenen Ermessen) der fehlerhaften Produkte. Besuchen Sie Triplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zusückensenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlösigkeit oder falsche Anwendung beschädigt wurden oder in irgendiner Weise geändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER AUSDRUCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGANGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistungen; davon kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutrefyen.

MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIR UNDER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFällIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderweitig.

Eaton hat sich der kontinuierlichen Verbesserung verpflichtet. Die Spezifikationen können ohne Vorankündigung geändert werden. Fotos und Abbildungen können von den tatsächlichen Produktengeringfüg abweichen.
