MODE D'EMPLOI PDU1220T6 Tripp Lite

Guide de l'utilisateur

Plaquettes

d'alimentation pour

bâti PDU

Conçues pour un montage sur des bâtis

de 28,3 cm (19 po)

(Numéro de série : AG-IP120V6IPRM, AG-IP120V20RM)

Importantes Consignes 10 de Sécurité

Installation 10

Caractéristiques 11

Spécifications 11

Garantie 12

English 1

Español 5

TRIPP·LITE

Copyright 2020 Tripp Lite. Tous droits réservés.

Importantes Consignes De Sécurité

Le présent guide contient des instructions importantes sur l'installation et l'utilisation appropriées des plaquettes d'alimentation en bâti Tripp Lite.

CONSERVEZ CES INSTRUCTIONS EN LIEU SÛR.

Ne reliez pas votre plaquette d'alimentation à une prise de secteur non mise à la terre. N'utilisez pas de rallonges électriques ou d'adaptateurs qui coupent la connexion de mise à la terre. Votre plaquette d'alimentation est conçue uniquement pour un usage intérieur. Installez-la loin des appareils qui émettent de la chaleur comme les radiateurs ou les registres de chaleur. Ne l'installez pas en présence d'humidité excessive ou d'autres impuretés conductrices. N'installez jamais de câbles électriques pendant un orage.

L'alimentation électrique de chaque dispositif branché sur votre plaquette d'alimentation ne doit pas dépasser l'intensité nominale de la prise de votre plaquette (voir Spécifications). L'alimentation électrique totale de tous les dispositifs branchés sur votre plaquette d'alimentation ne doit pas dépasser la charge nominale maximale de cette dernière (voir Spécifications).

Installation

Installation sur le côté d'un bâti (1U)

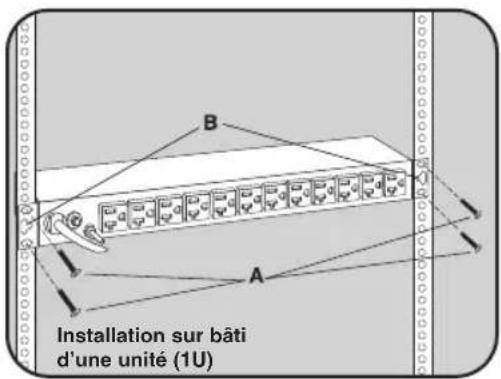

Pour installer l'unité sur un bâti : Insérez quatre vis (A) pour bâti fournies par l'utilisateur dans les oreilles de montage de l'unité (B) et dans les rails du bâti, tel qu'indiqué. L'utilisateur devra déterminer l'adaptation des vis du bâti pour soutenir l'appareil avant son installation.

Installation sur le côté d'un bâti (OU)

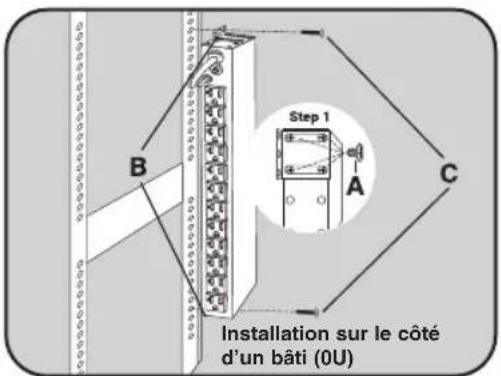

1. Orientez de nouveau les oreilles de montage : Dévissez les vis (A) qui retiennent les oreilles de montage de l'unité (B) aux côtés de l'appareil. Utilisez les vis de l'étape 1 (A) pour relier les oreilles de montage (B) à l'unité, tel qu'indiqué. N'utilisez que les vis fournies par le fabricant ou l'équivalent (N° 6-32, 0,6 cm (0,25 po) à tête plate).

2. Montez l'unité à l'extérieur des rails du bâti : Insérez quatre vis (C) fournies par l'utilisateur ou des pièces de montage équivalentes dans les oreilles de montage de l'unité (B) et dans le côté du bâti, tel qu'indiqué. L'utilisateur devra déterminer l'adaptation des pièces de montage fournies par l'utilisateur pour soutenir l'appareil dans le bâti avant son montage.

Installation sur bâti d'une unité (1U)

Step 1 A B C Installation sur le côté d'un bâti (0U)

Installation

Fixation murale et installation sous un comptoir

Orientez de nouveau les oreilles de montage de l'unité selon les instructions d'installation sur le côté d'un bâti (OU) ci-dessus, puis insérez quatre vis fournies par l'utilisateur ou des pièces de montage équivalentes dans les oreilles de montage de l'unité et dans la surface de fixation. L'utilisateur devra déterminer l'adaptation des pièces de montage fournies par l'utilisateur pour soutenir l'appareil dans le bâti avant son montage.

Caractéristiques

Disjoncteurs

Si l'appel de courant du matériel branché à votre plaquette d'alimentation excède la charge nominale maximale de votre unité (voir Spécifications) pendant plusieurs secondes, un disjoncteur se déclenchera pour éviter tout dommage. Lorsqu'un disjoncteur se déclenche, son plongeur se soulève. Retirez alors l'équipement excédentaire et laissez le disjoncteur refroidir pendant une minute avant de rabaisser le plongeur et de réarmer le disjoncteur.

Patte de mise à la terre

Utilisez cette vis (près des bornes de l'unité) pour relier votre plaquette d'alimentation à la terre.

Borne d'entrée (modèle IEC seulement)

Le PDU12IEC n'a aucun cordon d'alimentation. Ce dernier est remplacé par une borne d'entrée IEC320-C20. Pour relier un PDU12IEC à l'alimentation électrique du secteur, utilisez un cordon d'alimentation électrique débrochable fourni par l'utilisateur muni d'une fiche IEC à une extrémité et d'une fiche adaptée à votre prise de secteur sur l'autre.

Spécifications

	PDU1215		PDU1220	PDU2430
Tension nominale/fréquence : 120 V/50 ou 60 Hz 120 V/50 ou 60 Hz 120 V/50 ou 60 Hz
Charge nominale maximale (ampères): 15 ampères 20 ampères 24 ampères
Bornes de courant alternatif : 13 x NEMA 5-15R 13 x NEMA 5-15/20R 24 x NEMA 5-15R(12 arriere / 1 avant) (12 arriere / 1 avant) (12 arriere / 12 avant)
Cordon d'alimentation en courantalternatif :	4,57 m (15 pi)avec prise NEMA 5-15P		4,57 m (15 pi)avec prise NEMA 5-20P	4,57 m (15 pi)avec prise NEMA 5-30P
Disjoncteurs à réarmement :	15 ampères 20 ampères 2 x 15 ampères
Dimensions(H x L x P en pouces (en in)) :	134 × 1714 × 334		134 × 1714 × 334	134 × 1714 × 334
	PDU121506		PDU1226	PDU1220T6
Tension nominale/fréquence :	120 V/50 ou 60 Hz		120 V/50 ou 60 Hz	120 V/50 ou 60 Hz
Charge nominale maximale (ampères): 15 ampères 20 ampères 20 ampères
Bornes de courant alternatif :	13 x NEMA 5-15R(12 arriere /1 avant)		13 x NEMA 5-15/20R(12 arriere /1 avant)	13 x NEMA 5-15/20R(12 arriere /1 avant)
Cordon d'alimentation en courantalternatif :	1,8 m (6 pi)avec prise NEMA 5-15P		1,8 m (6 pi)avec prise NEMA 5-20P	1,8 m (6 pi)avec prise NEMA L5-20P
Disjoncteurs à réarmement :	15 ampères 20 ampères 20 ampères
Dimensions(H x L x P en pouces (en in)) :	134 × 1714 × 334		134 × 1714 × 334	1 34 × 17 14 × 3 34
	PDU12IEC			PDU1220T
Tension nominale/fréquence :	De 100 V à 240 V/50 ou 60 Hz			120 V/50 ou 60 Hz
Charge nominale maximale (ampères) :16 ampères pour 208 à 240 V	15 ampères pour 100 à 120 V ou			20 ampères
Bornes de courant alternatif :8 x IEC-C13 / 2 x IEC-c19 (arrière)	4 x IEC-C13 (avant),(12 arriere / 1 avant)			13 x NEMA L5-15/20R
Cordon d'alimentation en courantalternatif :	N/A (IEC320-C20 inlet)			4,57 m (15 pi)avec prise NEMA 5-20P
Disjoncteurs à réarmement :	2 x 16 ampères			20 ampères
Dimensions(H x L x P en pouces (en in)) :	134 × 1714 × 334			134 × 1714 × 334

Garantie

Le vendeur garantit que ce produit, s'il est utilisé selon toutes les directives applicables, est exempt de défauts d'origine de matériel et de main-d'oeuvre pour une période de 5 ans (à l'exception des batteries interne du système UPS hors des É. U. et du Canada, 1 an) à partir de la date initiale d'achat. Si le produit s'avère défectueux en matériel ou en main-d'oeuvre durant cette période, le vendeur réparera ou remplacera le produit à sa discrétion. Vous pouvez obtenir un service selon cette garantie seulement en livrant ou en expédiant le produit (avec les frais d'expédition et de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paierai les frais d'expédition de retour. Visitez tripplite.com/support avant d'envoyer un équipement pour réparations.

LA PRÉSENTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UNE UTILISATION IMPROPRE OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT PRÉVUE AUX PRÉSENTES. SAUF DANS LA MESURE OÙ LA LOI APPLICABLE L'INTERDIT, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU DE BON FONCTIONNEMENT, SONT LIMITÉES, EN DURÉE, À LA PÉRIODE DE GARANTIE SUSMENTIONNÉE ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS LES DOMMAGES ACCESSOIRES ET INDIRECTS. (Puisque certains États et provinces n'autorisent pas les limites quant à la durée d'une garantie tacite ni ne permettent l'exclusion ou la limitation des dommages accessoires ou indirects, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur. La présente garantie vous accorde certains droits particuliers reconnus par la loi; d'autres droits peuvent aussi s'appliquer en fonction de votre région).

AVERTISSEMENT : L'utilisateur individuel devrait s'assurer de déterminer avant utilisation si cet appareil est approprié, adéquat ou sécuritaire pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à d'importantes variations, le fabricant ne fait aucune déclaration ni n'émet aucune garantie de qualité commerciale ou d'adaptation à une utilisation particulière pour cet appareil.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

TRIPP·LITE
