DMVWSC4570XUL - Meuble TV Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural escamotable pour écran vidéo
Marque	Tripp Lite
Modèle	DMVWSC4570XUL
Matériau	Acier robuste
Couleur	Noir
Compatibilité VESA	200x200, 300x300, 400x200, 400x400, 600x400 mm (et autres)
Taille d'écran recommandée	40 à 70 pouces
Capacité de charge maximale	Jusqu'à 100 kg (estimation)
Réglage de l'inclinaison	Oui, réglable en continu
Réglage de la hauteur	Oui, avec micro-ajustement
Réglage de la profondeur	Oui, pour un ajustement précis
Micro-ajustement latéral	Oui, pour un alignement rapide
Système de verrouillage	Plaques de verrouillage avec serrage à vis
Antivol intégré	Compatible avec cadenas (non inclus)
Type de montage mural	Sur montants bois ou béton/bloc de béton
Quincaillerie fournie	Vis, chevilles, entretoises pour différents écrans
Garantie	5 ans limitée
Usage prévu	Intérieur uniquement
Installation recommandée	Par un professionnel qualifié
Dimensions du produit (approx.)	Largeur: 70 cm, Hauteur: 45 cm, Profondeur: 10 cm (hors bras)

FOIRE AUX QUESTIONS - DMVWSC4570XUL Tripp Lite

Quels écrans sont compatibles avec ce support murale ?

Le support est compatible avec les écrans dont les trous de montage respectent les normes VESA 200x200, 300x300, 400x200, 400x400 et 600x400 mm. Il convient aux écrans de 40 à 70 pouces.

Comment installer le support sur un mur en brique ou béton ?

Utilisez des ancrages à béton fournis. Percez des trous de 10 mm de diamètre dans la partie pleine du bloc (pas dans les joints de mortier). Insérez les ancrages, puis fixez la plaque murale avec les boulons et rondelles.

Quel est le poids maximal que peut supporter ce support ?

La capacité de charge maximale est d'environ 100 kg, ce qui convient à la plupart des téléviseurs grand format. Vérifiez que le mur peut supporter ce poids.

Comment régler l'inclinaison de l'écran ?

Après avoir fixé l'écran, desserrez légèrement les vis de réglage d'inclinaison situées sur le bras, inclinez l'écran à l'angle souhaité, puis resserrez les vis. Utilisez la clé hexagonale fournie.

Puis-je verrouiller l'écran pour éviter le vol ?

Oui, une fois l'écran installé, vous pouvez passer un cadenas (non inclus) à travers les trous prévus sur les plaques de verrouillage pour sécuriser l'écran.

Comment ajuster la hauteur de l'écran ?

Le support permet un réglage en hauteur grâce à des vis de micro-ajustement. Tournez les vis dans le sens horaire ou antihoraire pour monter ou descendre l'écran de quelques millimètres.

Ce support est-il adapté aux écrans à dos encastré ?

Oui, le kit comprend différentes entretoises et vis pour s'adapter aux écrans à dos plat, encastré ou avec accès aux entrées AV. Suivez les instructions pour le type d'écran correspondant.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie limitée de 5 ans contre les défauts de matériaux et de fabrication. Elle ne couvre pas l'usure normale ou les dommages dus à une mauvaise utilisation.

Puis-je installer ce support seul ?

Il est fortement recommandé de faire appel à un assistant ou d'utiliser un équipement de levage, car l'écran peut être lourd et encombrant. L'installation doit être réalisée par une personne ayant de bonnes aptitudes mécaniques.

Comment entretenir le support mural ?

Vérifiez tous les 3 mois que toutes les vis sont bien serrées et que le support est toujours stable. Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs.

MODE D'EMPLOI DMVWSC4570XUL Tripp Lite

Manuel de l'utilisateur

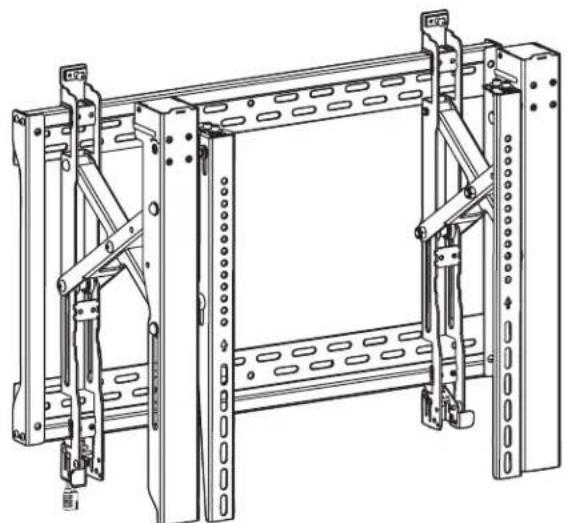

Mur video escametable

Modèle : DMVWSC4570XUL

Pour des instructions supplémentaires sur l'installation de plus d'un support video, visitor www.triplite.com.

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

AVENTISSEMENT

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les averissements contenus dans le present manuel. Pour toute question concernant les instructions ou les averissements, veuillez visiter www.triplite.com/support.
• Ce produit a ete conu pour etre instalé et utilise UNIQUEMENT comme specifie dans le present manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
• Ce produit ne devrait etre instalé que par une personne ayant de bonnes aptitudes en mécanique et une experience de base en construction de même qu'une pleine connaissance du present manuel d'instructions.
• S'assurer que le produit peut supporter sans risque la charge combinée de l'équipment et de tout le matériel et composants attachés.
• Toujours faire appel à un assistant ou utiliser de l'équipment de levage mécanique pour soulever etmettre en place l'équipement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entrainer une défaillance du produit et des léasons corporelles.

Garantie

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous defauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avere defectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou replacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'une MAUVAISE UTILISATION, D'UN ABUS OU D'une NÉGLIGENCE. LE VENDEUR N'ACCORDRE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT, SAUF DANS LA MESURE OU CELA EST INTERDIT PAR LA LOI EN VIGueur, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTES ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmétionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accrode des droits légaux spécifique, et vous pouze avoir d'autres droits qui variant d'une compétence à l'autre).

AVERTISMENT : L'utiliser individuel doit prenre soin de deteminer avant lutilisation si cet appeareil est approprié, adequat et sur pour l'usage prevu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

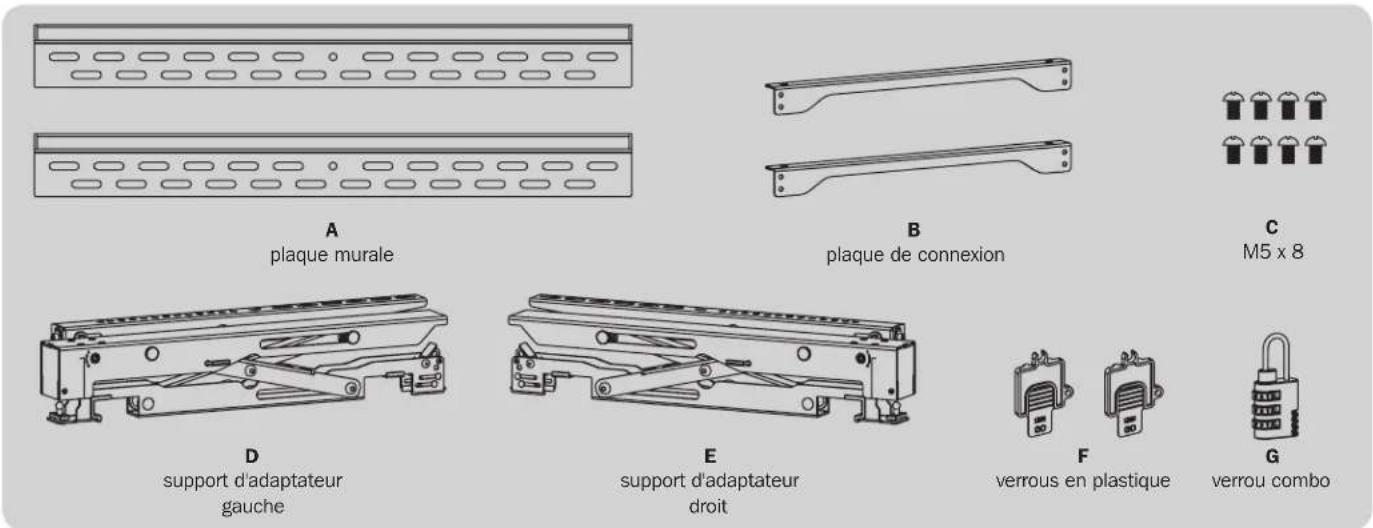

Liste de vérification des composants

IMPORTANT: S'assurer d'avoir reçu toutes les pieces conformément à la liste de vérification des composants avant de proceder à l'installation. Si des pieces sont manquantes ou défectueuses, visiter www.triplite.com/support pour obtenir de l'aide.

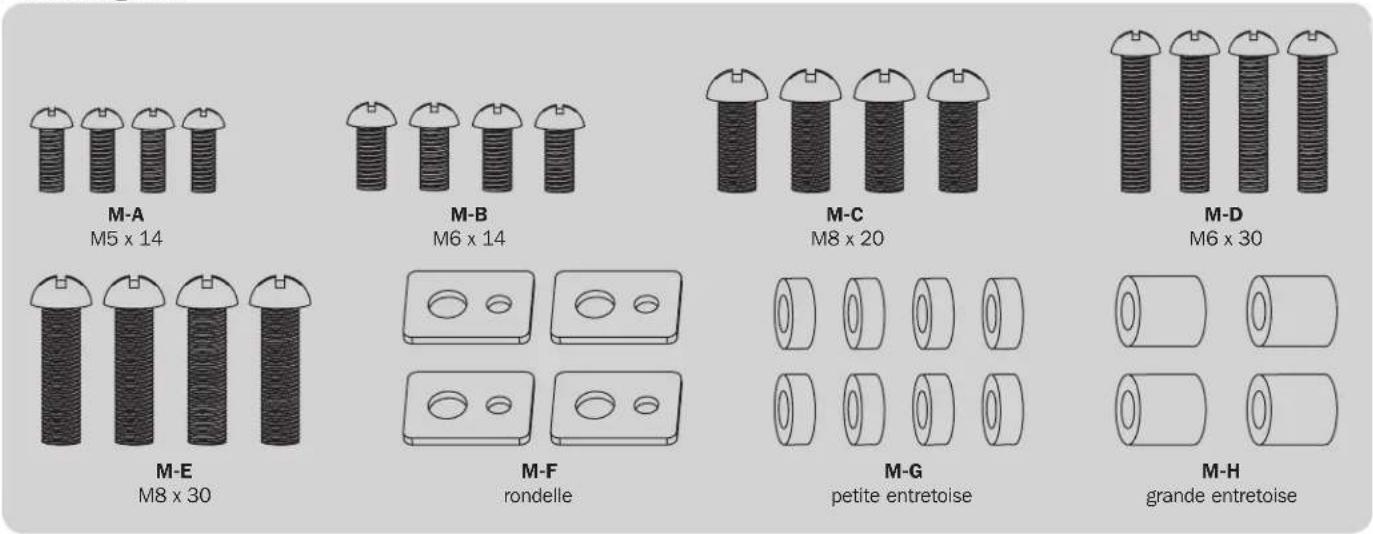

Emballage M

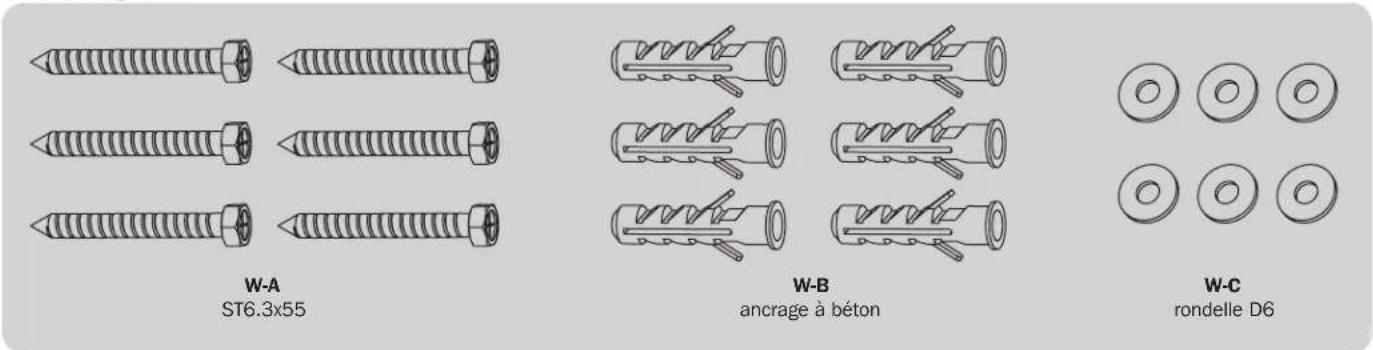

Emballage W

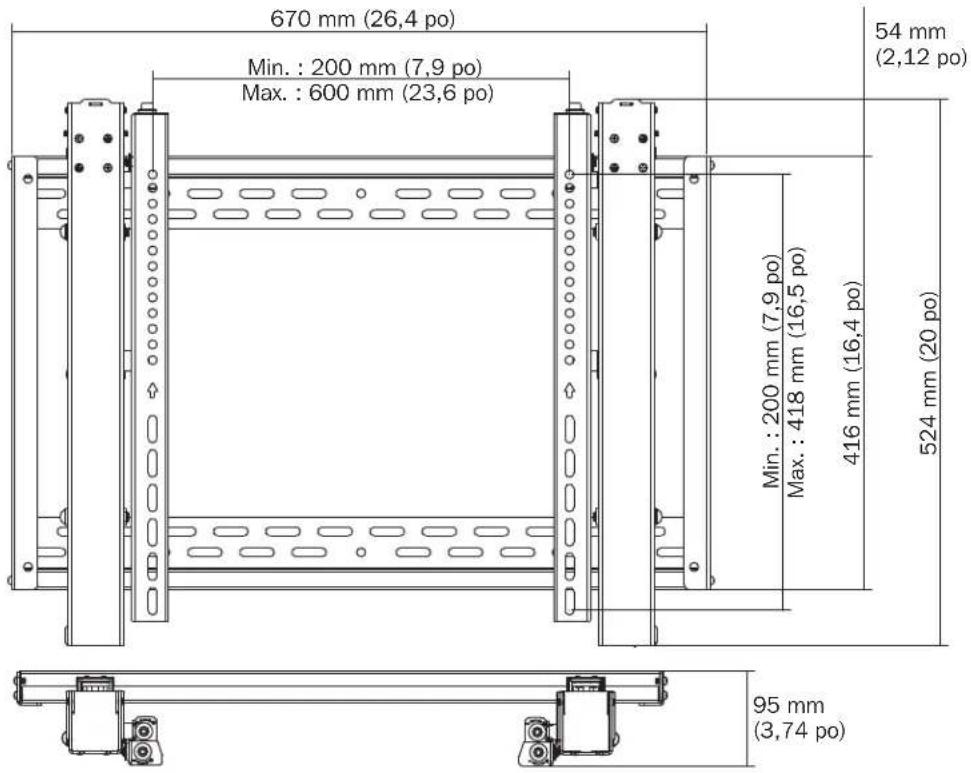

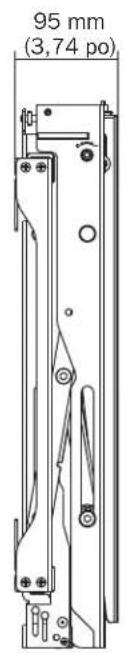

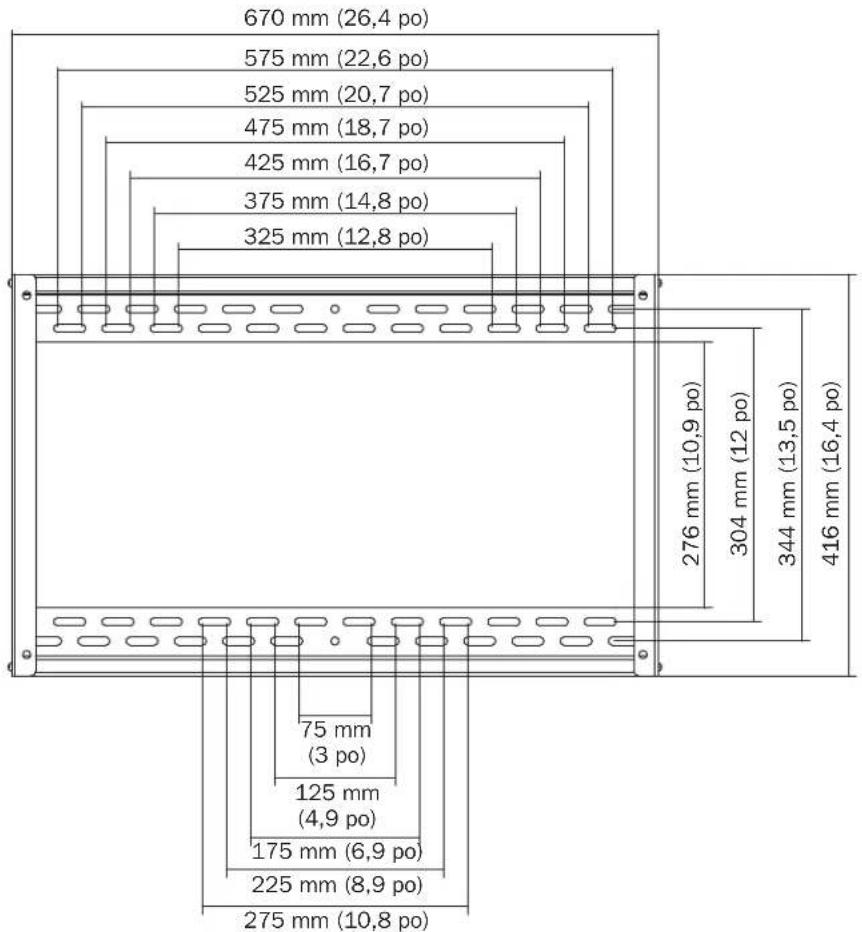

Dimensions du produit

Assemblage

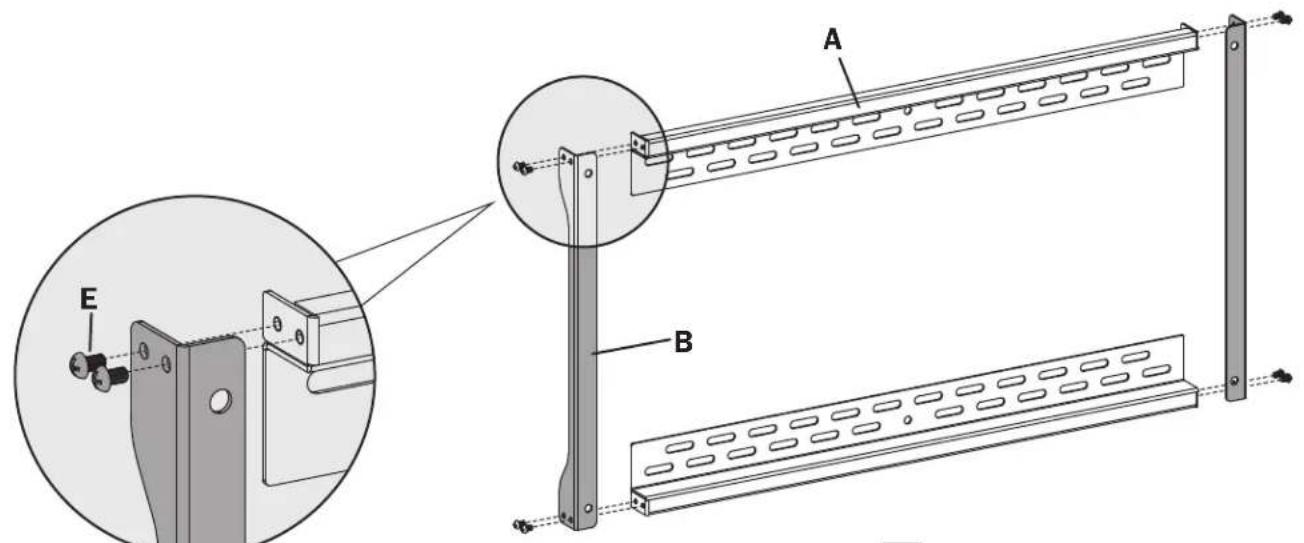

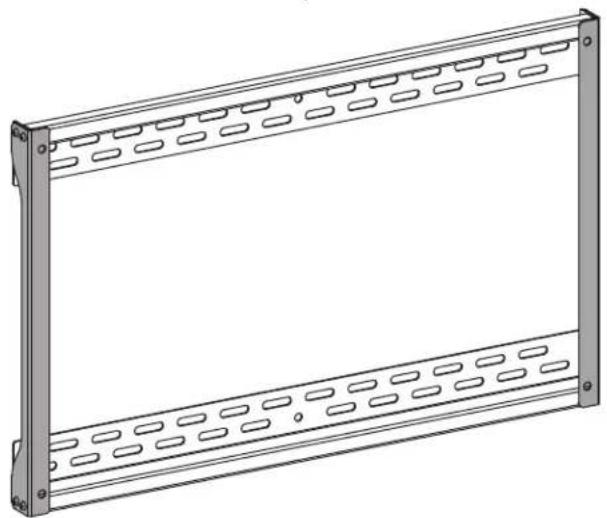

Fixation des plaques de connexion aux plaques murales

A laide des vis M5x8 (E), fixer les plaques de connexion aux plaques murales.

Assemblage

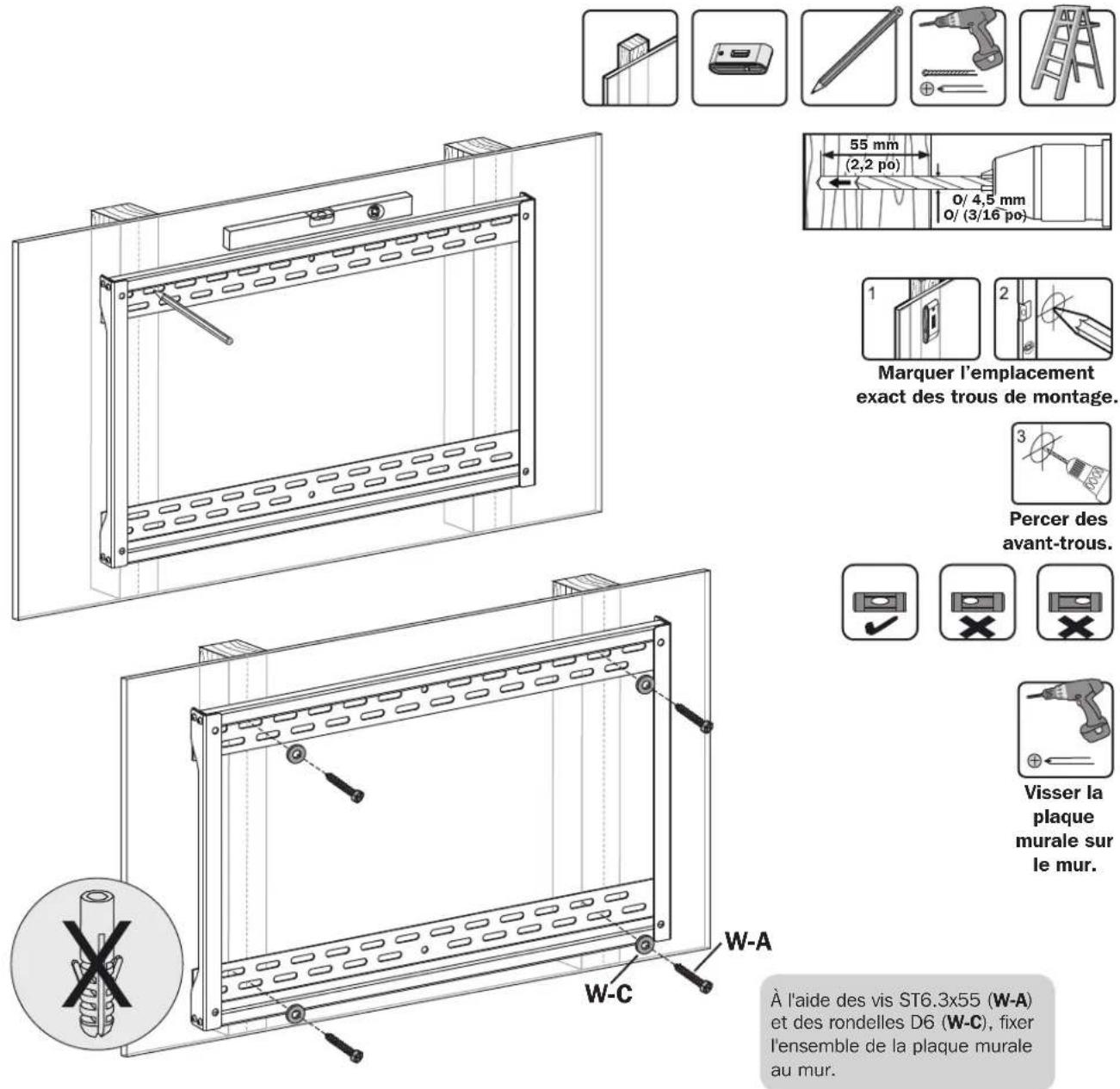

Montage sur des montants muraux

AVERTISSEMENT

• S'assurer que les vis de montage sont ancrees au centre des montants. Il est fortement recommendé d'utiliser un localisateur de montants.
• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations de montage.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipment et de tout le matériel et composants attachés.

Assemblage

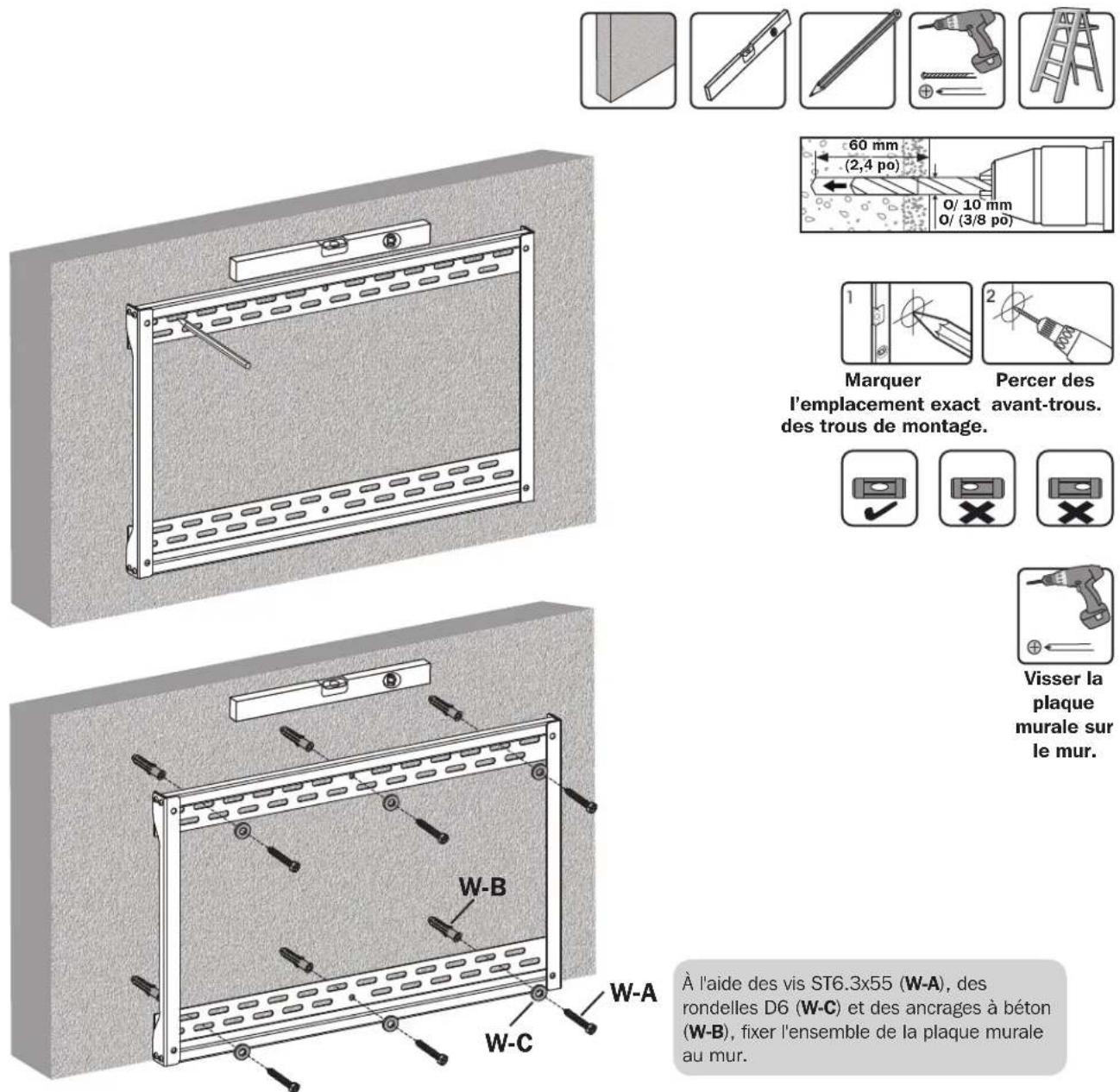

2b Montage sur de la brique solide ou un mur en blocs de béton

AVERTISSEMENT

Lorsque les montages muraux sont installés sur un élément de maconnerie en beton (egalement appelé bloc de beton ou « bloc de beton de machefer »), vérifier que l'épaissur réelle du beton est d'au moins 35 mm (1-3/8 po) afin que le beton puisse supporter les ancrages à beton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S'assurer de monter la plaque murale assemblée avec les ancrages à beton, les rondelles et les boulons d'ancrage inclus dans les sections solides des blocs.
Les sections solides se trouvent habituelflement a 25 mm (1 po) vers le milieu du bloc a partir de chaque extrémité. Il est suggéré d'utiliser une perceuse électrique pour percher un trou只得 qu'un marteau perforateur afin d'éviter d'endommager l'arrière du trou en présence d'un espace vide.
- Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

Assemblage

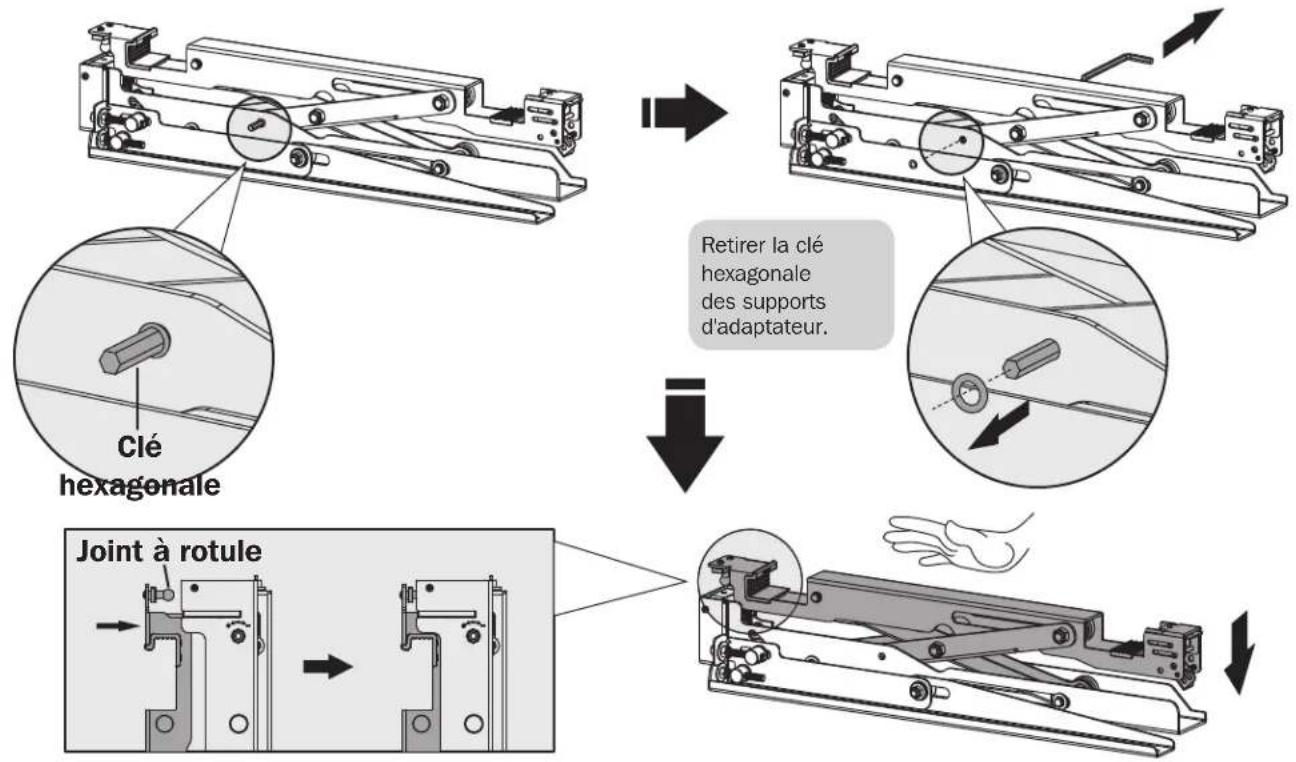

Installation des supports d'adaptateur escamotables

Pousser le bras escamtable jusqu'à ce que le joint à rotule s'enclenche en place.

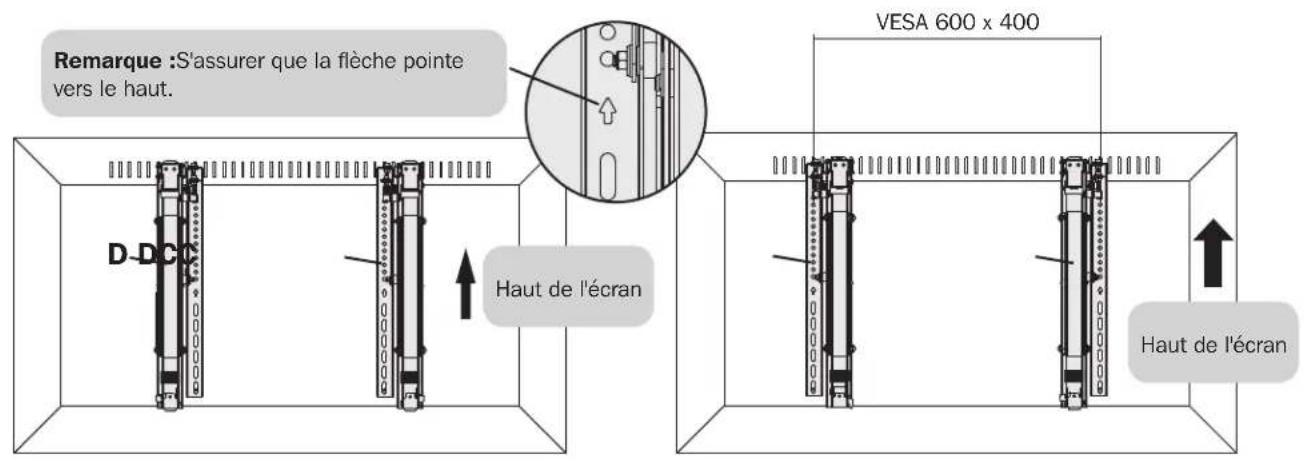

Pour les motifs de montage VESA 600 x 400, les positions « D » et « C » sont inversées.

Assemblage

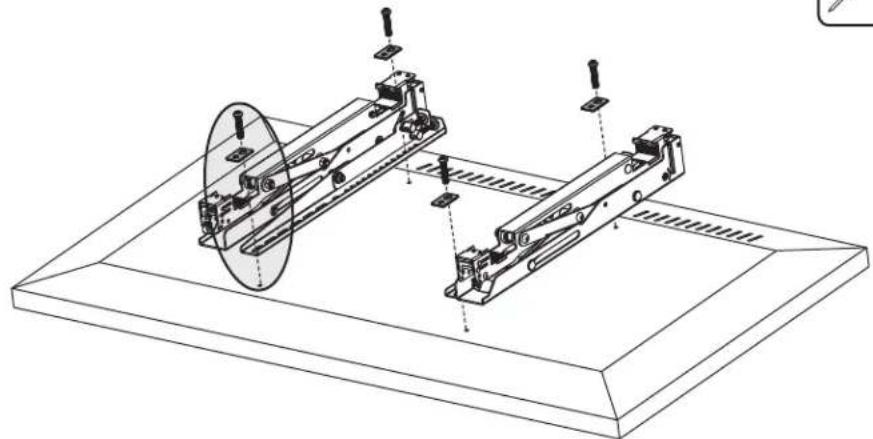

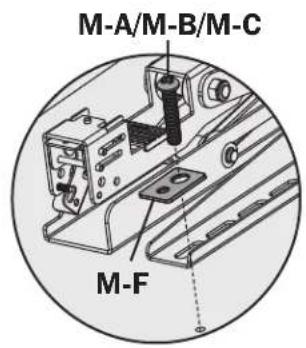

Pour les écrans à dos plat

Remarque : Choisir les vis appropriées en fonction du type d'écran.

• Retenir fermement les supports d'adaptateur sur l'écran en utilisant les vis et tout autre composant de quincaillerie nécessaire inclut avec l'appareil.

Ne pas trop serrer les vis.

Assemblage

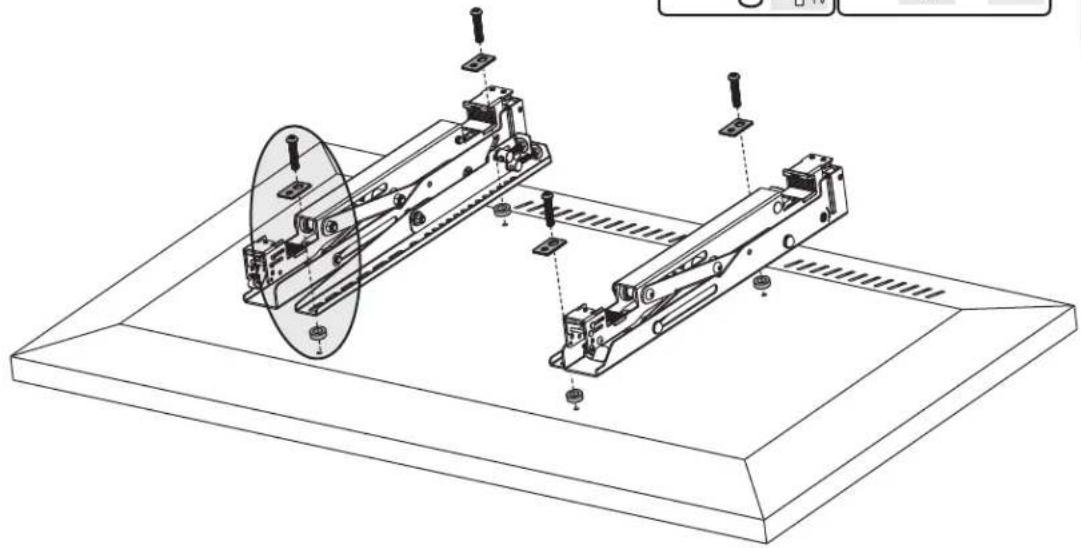

Pour les écrans escamotables, à dos encastré ou pour acceder aux entrées AV

Remarque : Choisir les vis, les rondelles et les entretoises appropriees (le cas échéant) en fonction du type d'écran.
- Retenir fermement les supports d'adaptateur sur l'écran en utilisant les vis et tout autre composant de quincaillerie nécessaire inclut avec l'appareil.

Ne pas trop serrer les vis.

Assemblage

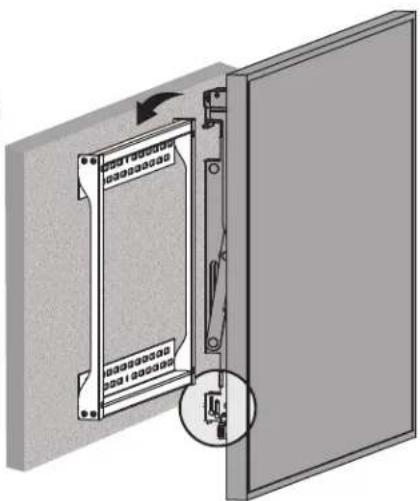

Fixation de l'écran à la plaque murale

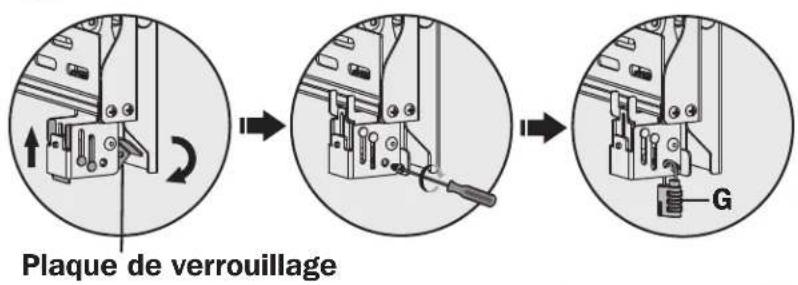

Tournier les plaques de verrouillage pour fixer la plaque murale. Serrer les vis pour retenir en place.

Utiliser un cadenas pour proteger l'écran contre l'alteration et le vol.

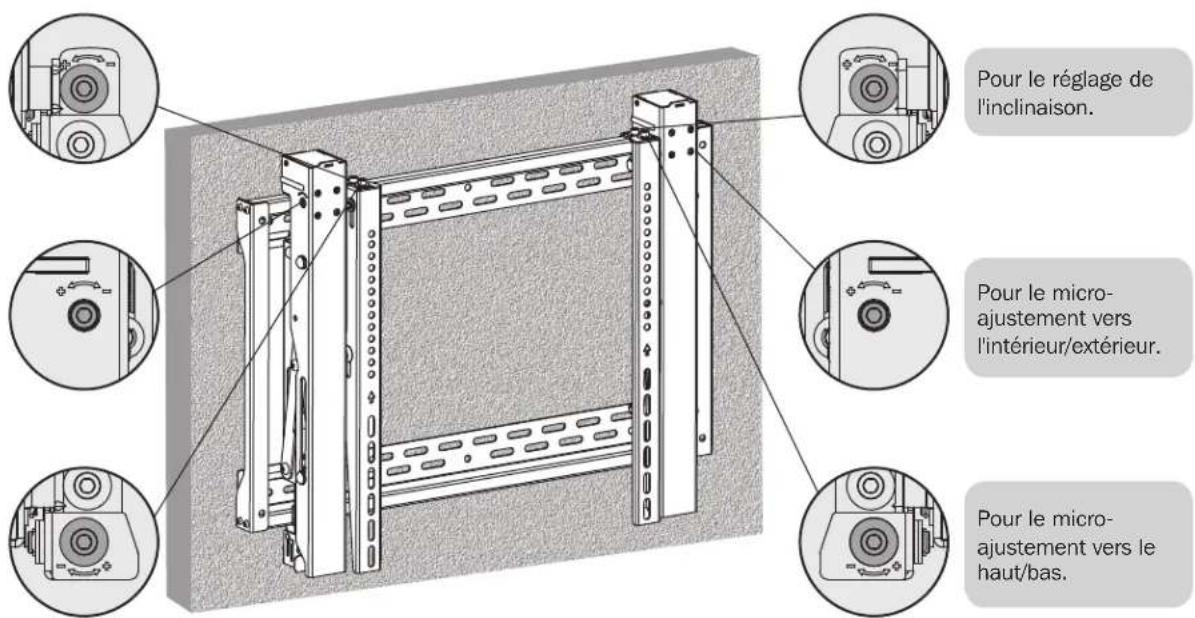

5 Réglage

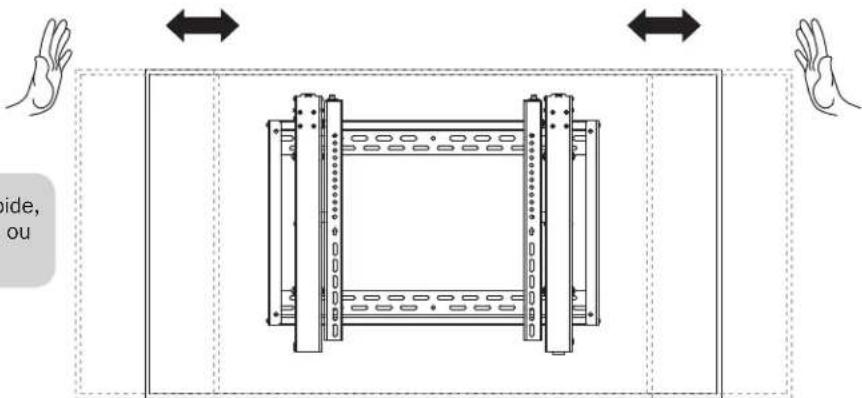

Pour un alignement rapide, pousser vers la gauche ou vers la droite.

5a Micro-ajustement

Assemblage

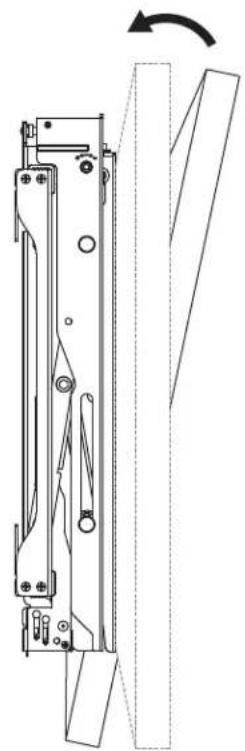

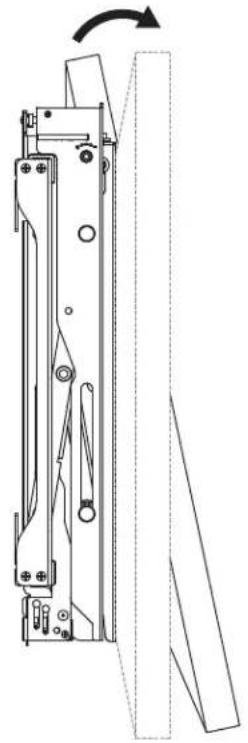

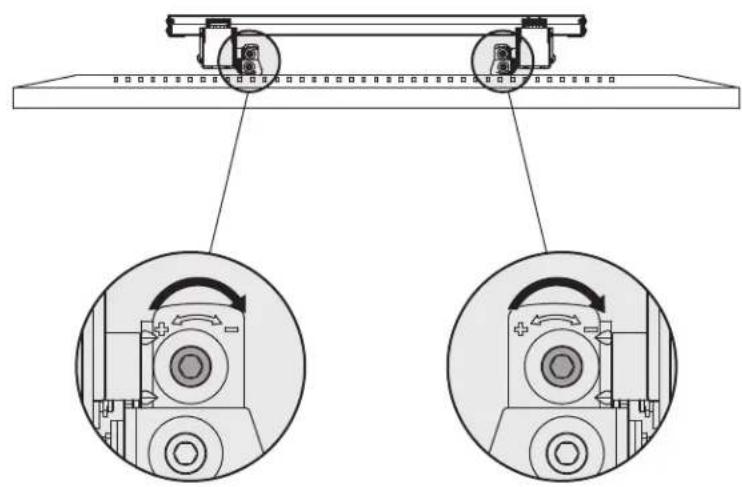

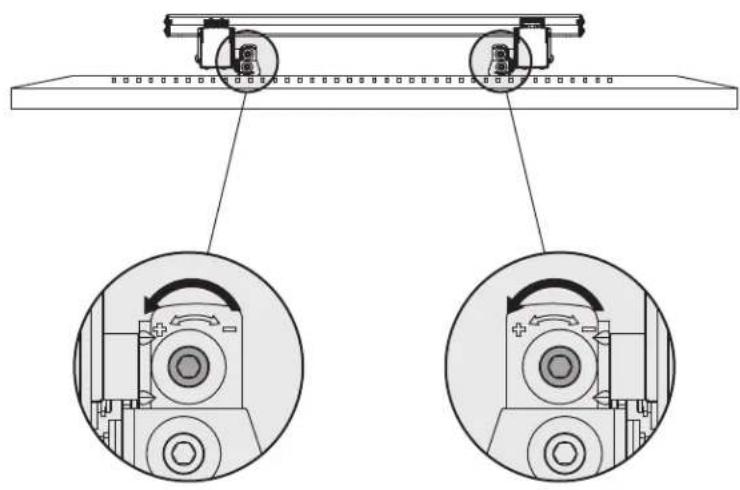

Réglage de l'inclinaison

Assemblage

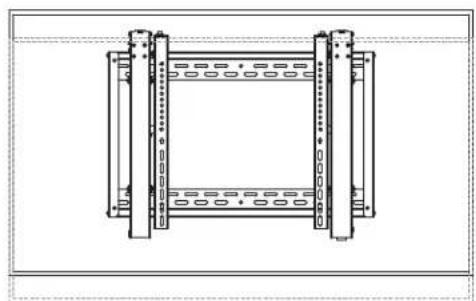

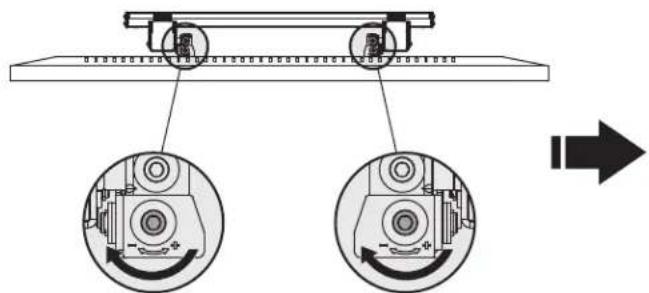

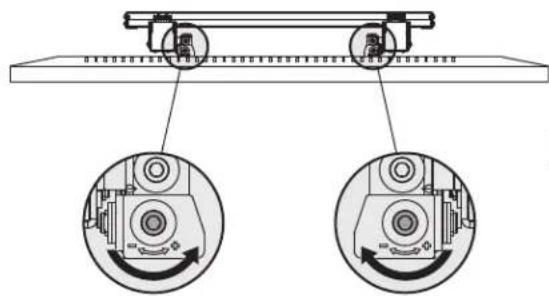

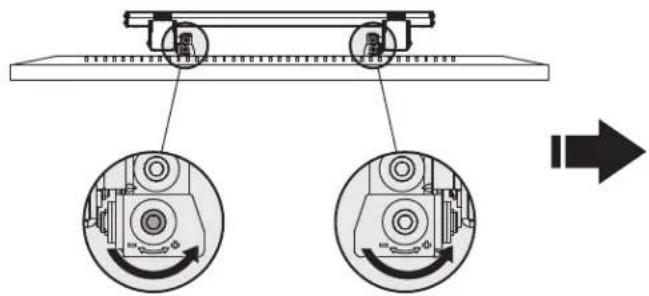

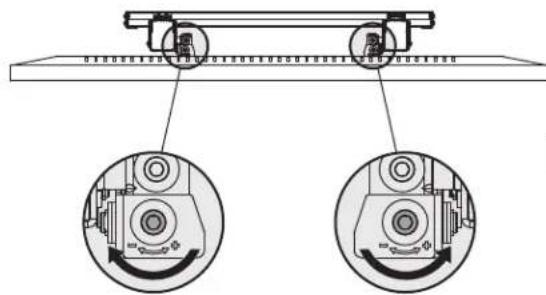

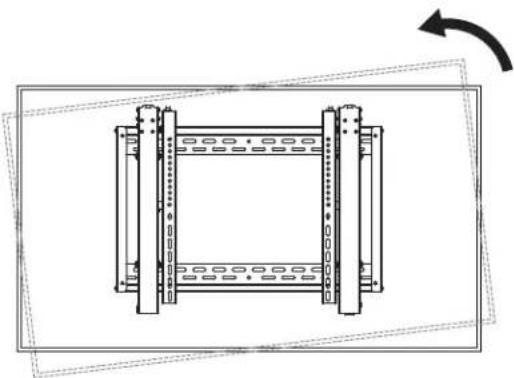

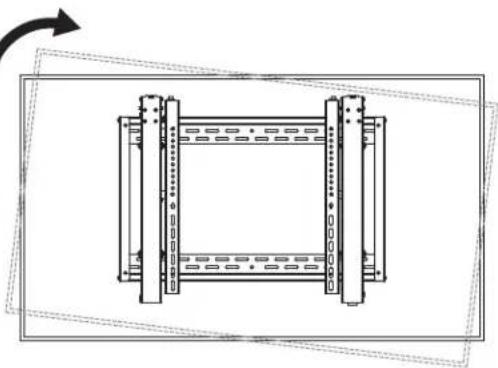

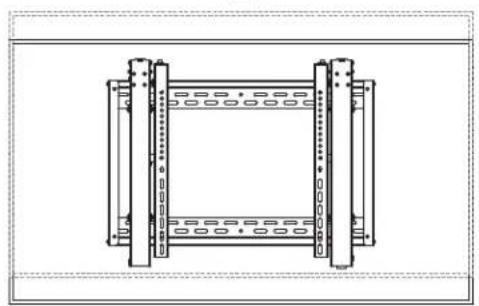

Réglage de la hauteur

Assemblage

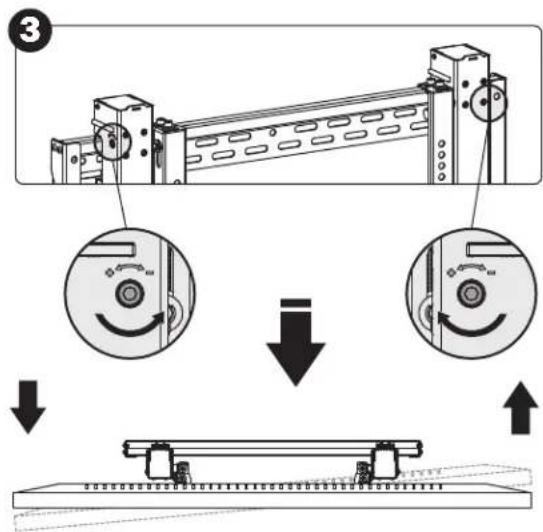

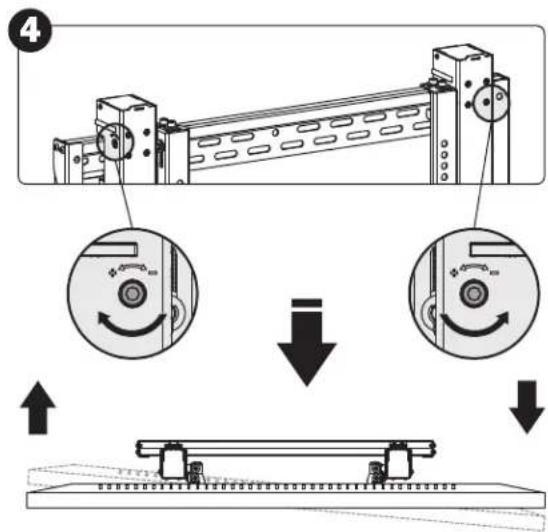

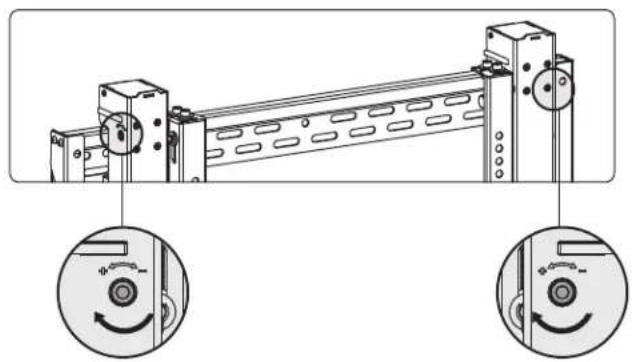

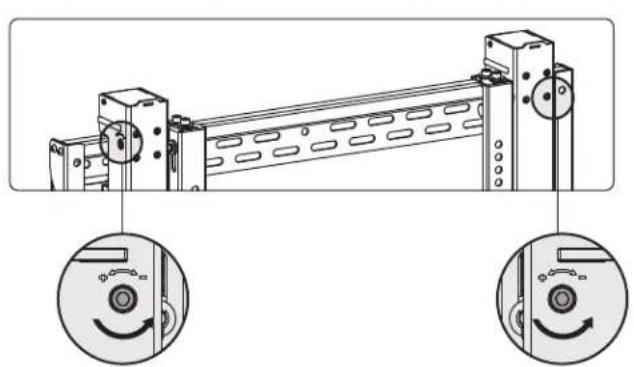

Réglage de la profondeur

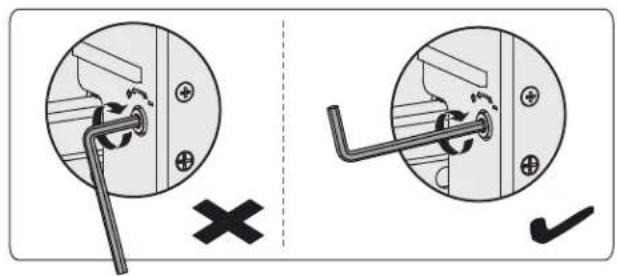

Remarque: Utiliser uniquement la longue extrémité de la clé hexagonale au moment de serrer les vis de réglage.

0

2

Assemblage

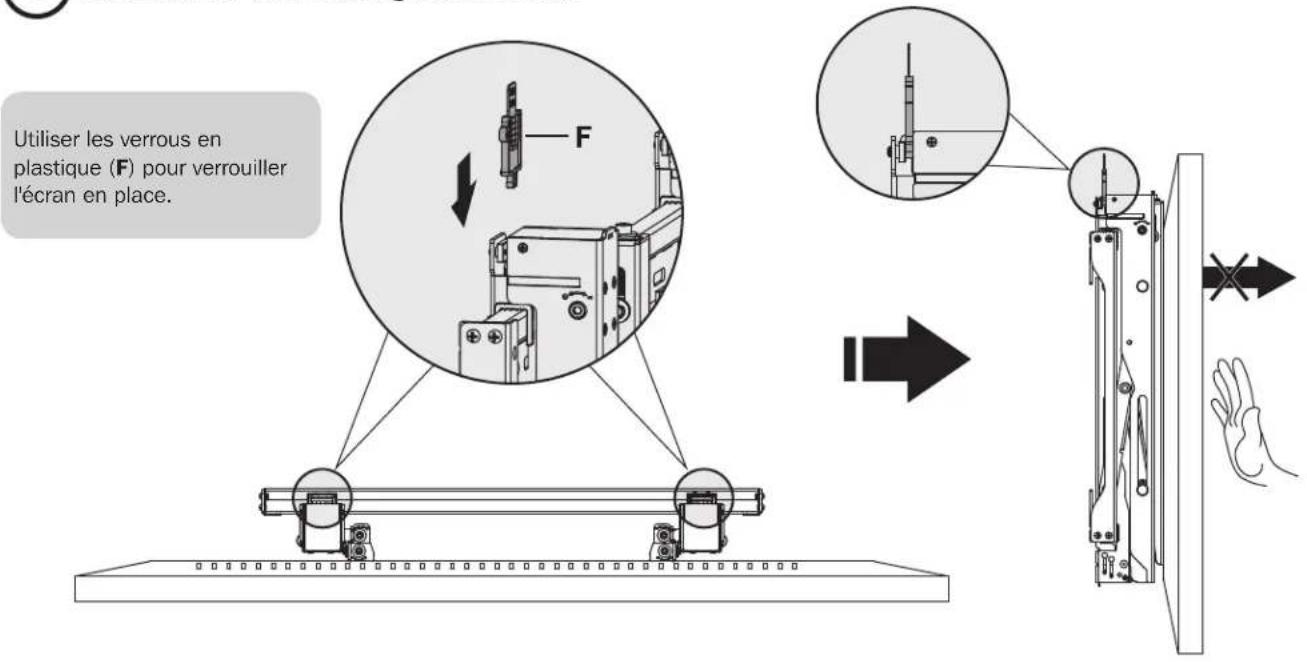

Fixation et verrouillage de I'ecran

Vérifier à intervalles réguliers que le support peut être utilisé de façon sure et sécuritaire (au moins tous les trois mois).
- Pour toute question, visitor www.triplite.com/support.

D'excellence Industrielle.

1111 W. 35th Street, Chicago, IL 60609 USA · www.triplite.com/support

LVW06-46T
