BEDIENUNGSANLEITUNG DMVWSC4570XUL Tripp Lite

200×200/300×200/300×300
400×200/400×300/400×400
600×400

English 1 • Espanol 16 • Pyszckn 46 • Deutsch 61

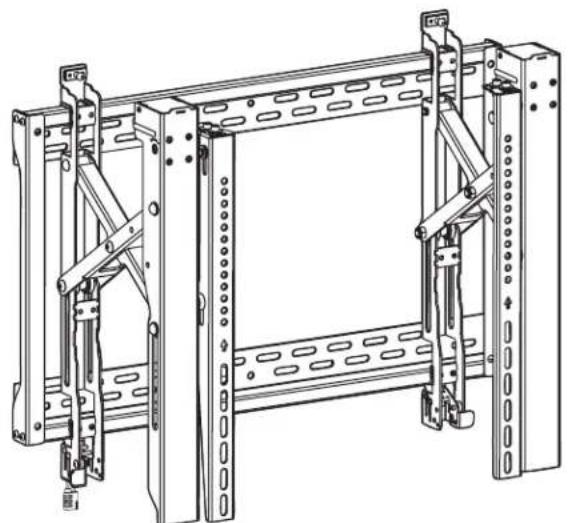

Ausklappbare Videowand

Modell: DMVWSC4570XUL

Weitere Anweisungen zum Installieren mehrerer Videohalterungen finden Sie auf www.triplite.com.

200x200/300x200/300x300
400x200/400x300/400x400
600x400

English 1 • Espanol 16 • Français 31 • Pycckn 46

Copyright © 2019 Tripp Lite. Alle Rechte vorbehalten.

WARNING

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in thisem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sieitte www. tripplite.com/support.
• Dieses Produkt wurde so entwickelt, dass es NUR wie in dieser Bedienungsanleitung angegeben installiert und verwendet werden darf. Die unsachgemäß Installation these Products kann zu Schäden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mitugen Montagefahigkeiten und Grunderführung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sichere, dass die Einheit das Gewicht des Geräts sowie das zugehörige Material und ähnliche zugehörigen Komponenten tragen kann.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheiten und zu positionieren.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung theses Produkte im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantle

Der Verkauf garntiert fur ein Zeitaum von fui Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungseher aufweist, wenn es gemäß aller zuteffenden Anweisungen verwendet wird. Wenn das Produkt in thisem Zeitaum Material- oder Herstellungseher aufweist, kann der Verkauf die Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIN AEN 100000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sichere ist. Da die Anwendungen varilenen können, überimmt der Hersteller keine Garantie bezüglich der Eingnung dieser Geräte für einen bestimmten Verwendungszweck.

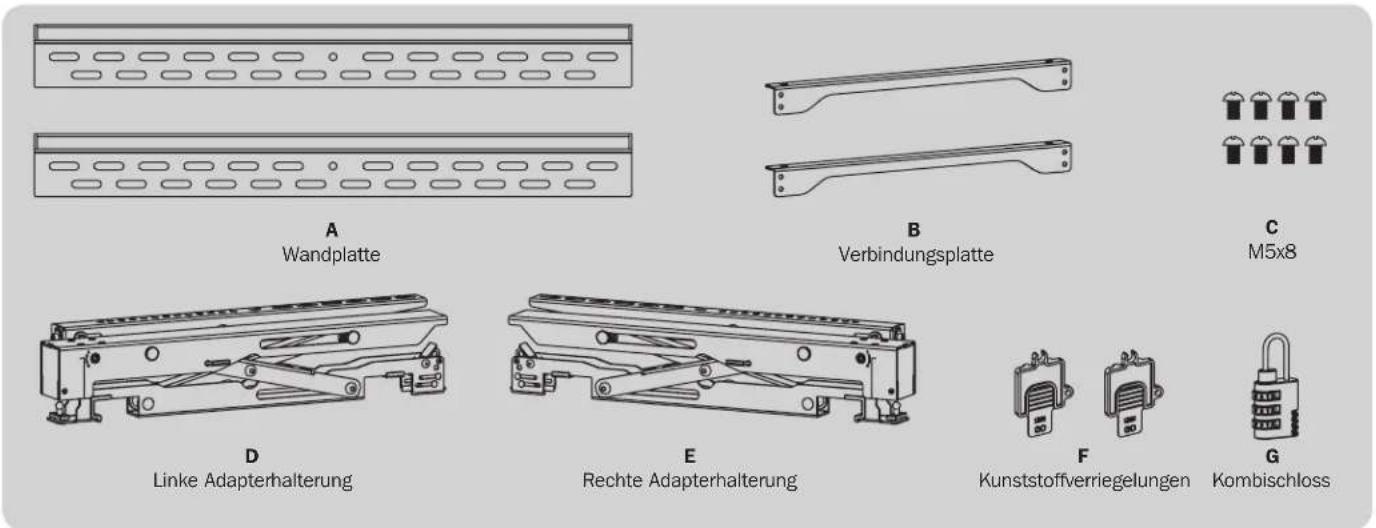

K部件enliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sieitte www.triplite.com/support.

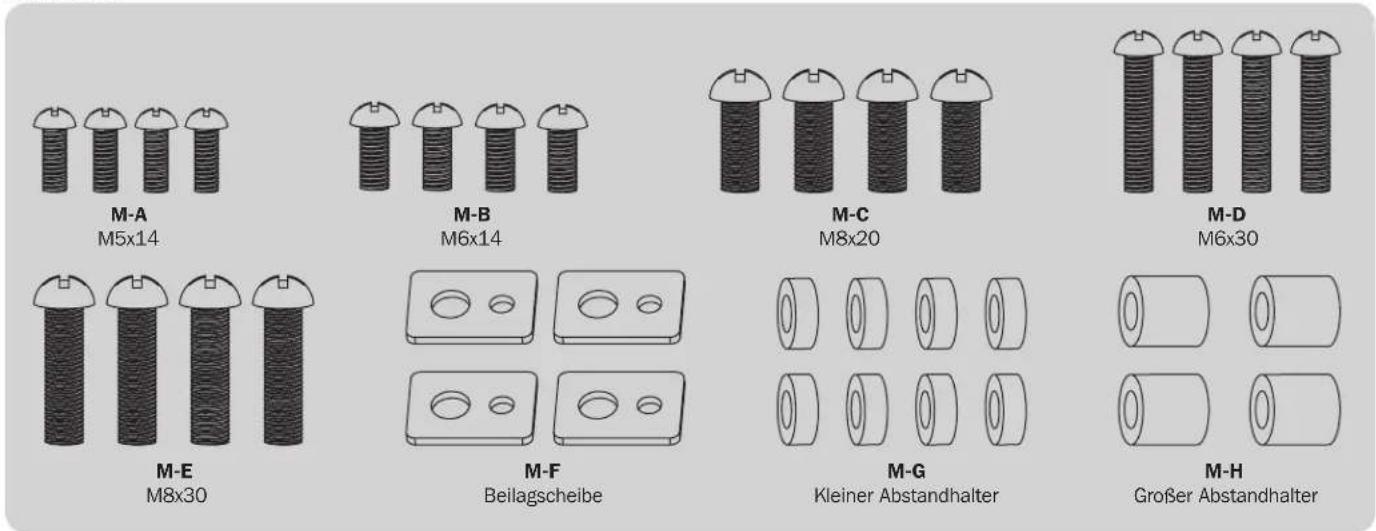

Paket M

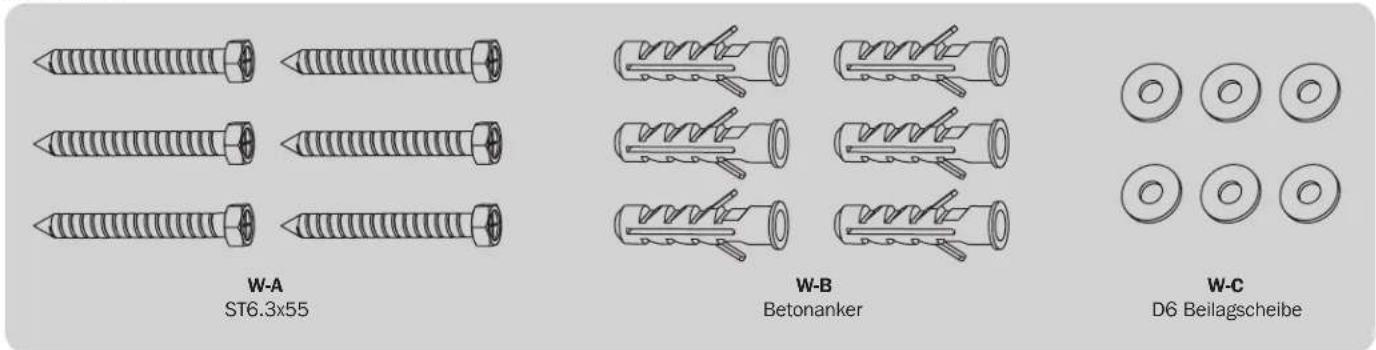

Paket W

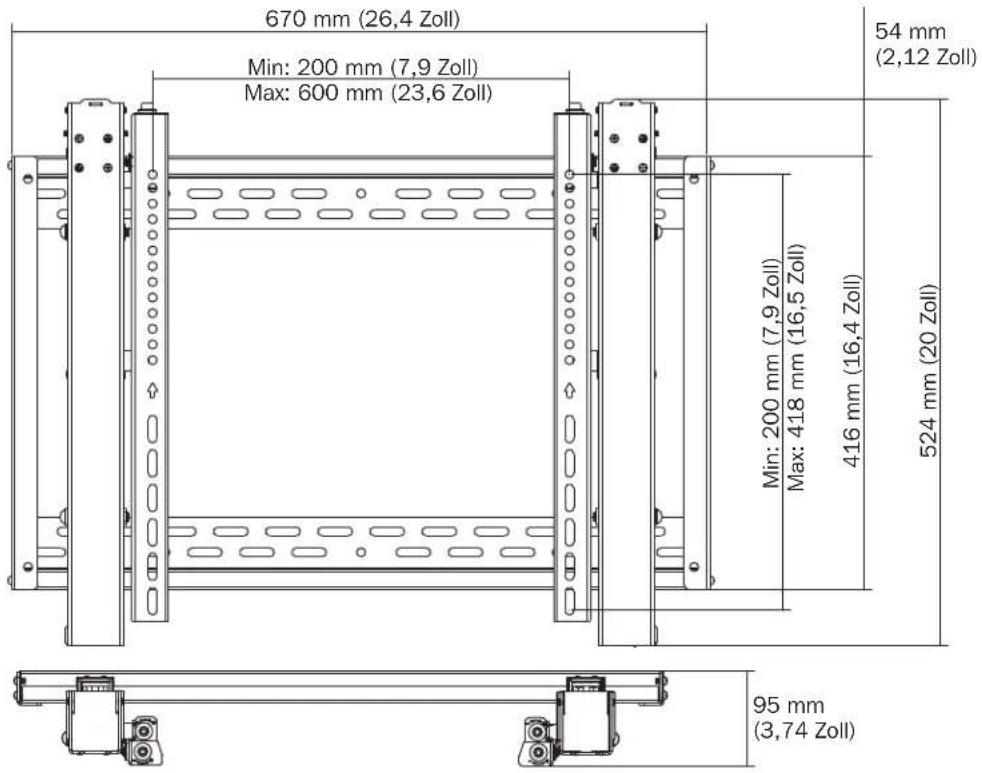

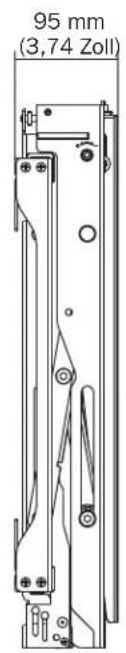

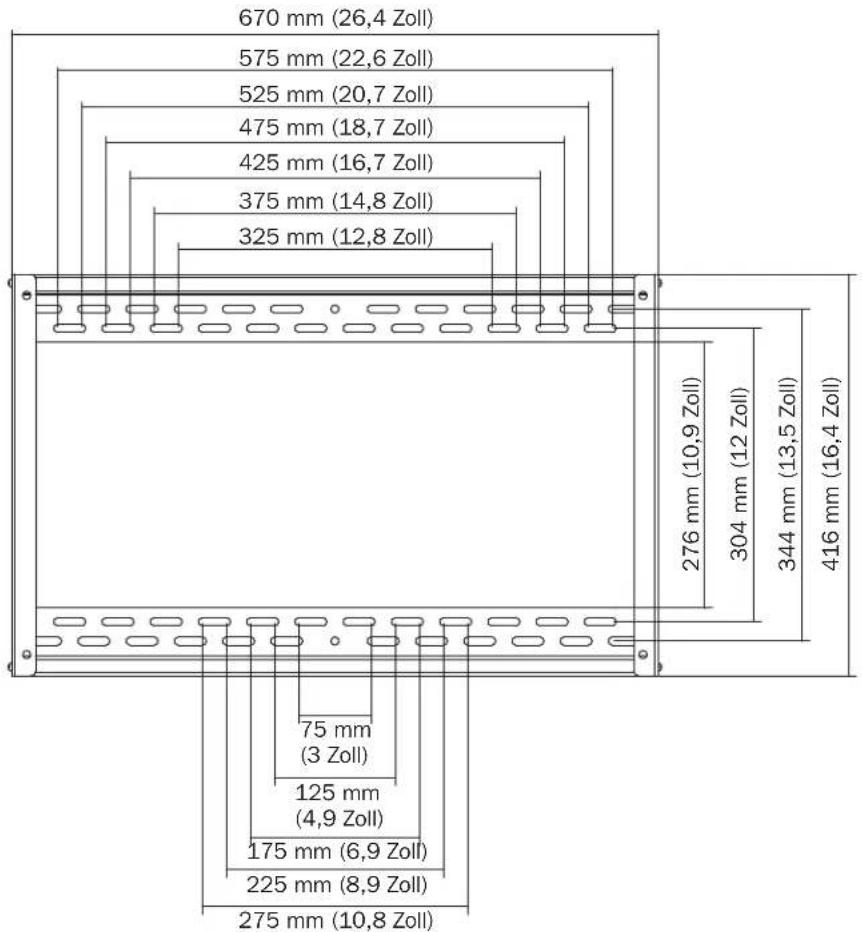

Produktabmessungen

Montage

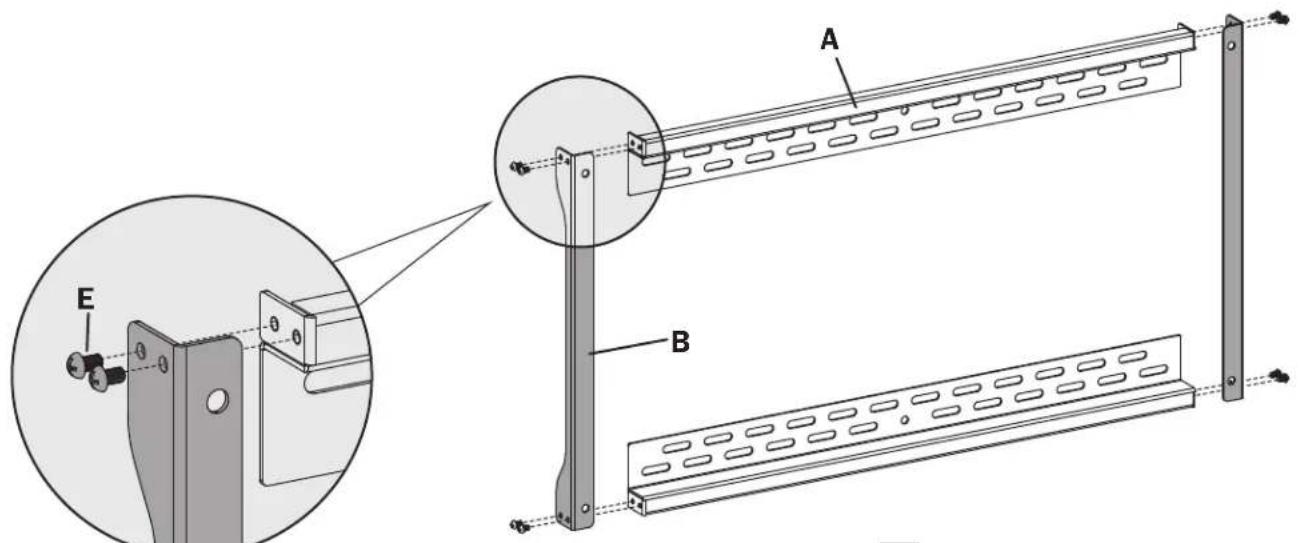

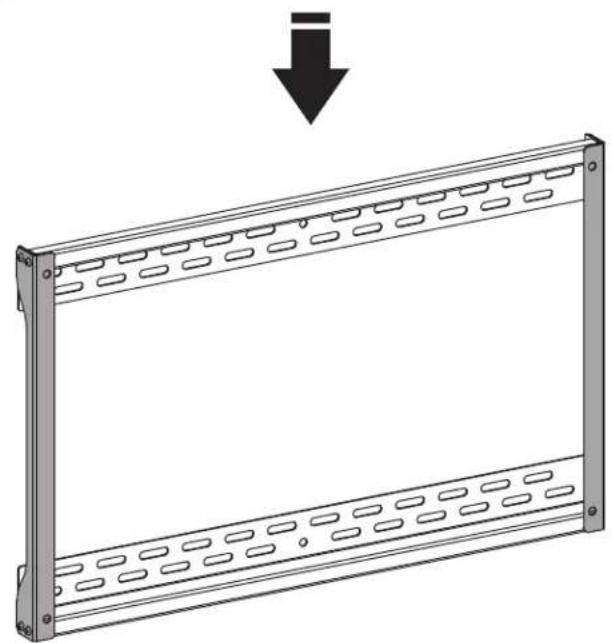

Befestigung der Verbindungsplatten an den Wandplatten

Befestigen Sie die Verbindungsplatten mithilfe der M5x8-Schrauben (E) an den Wandplatten.

Montage

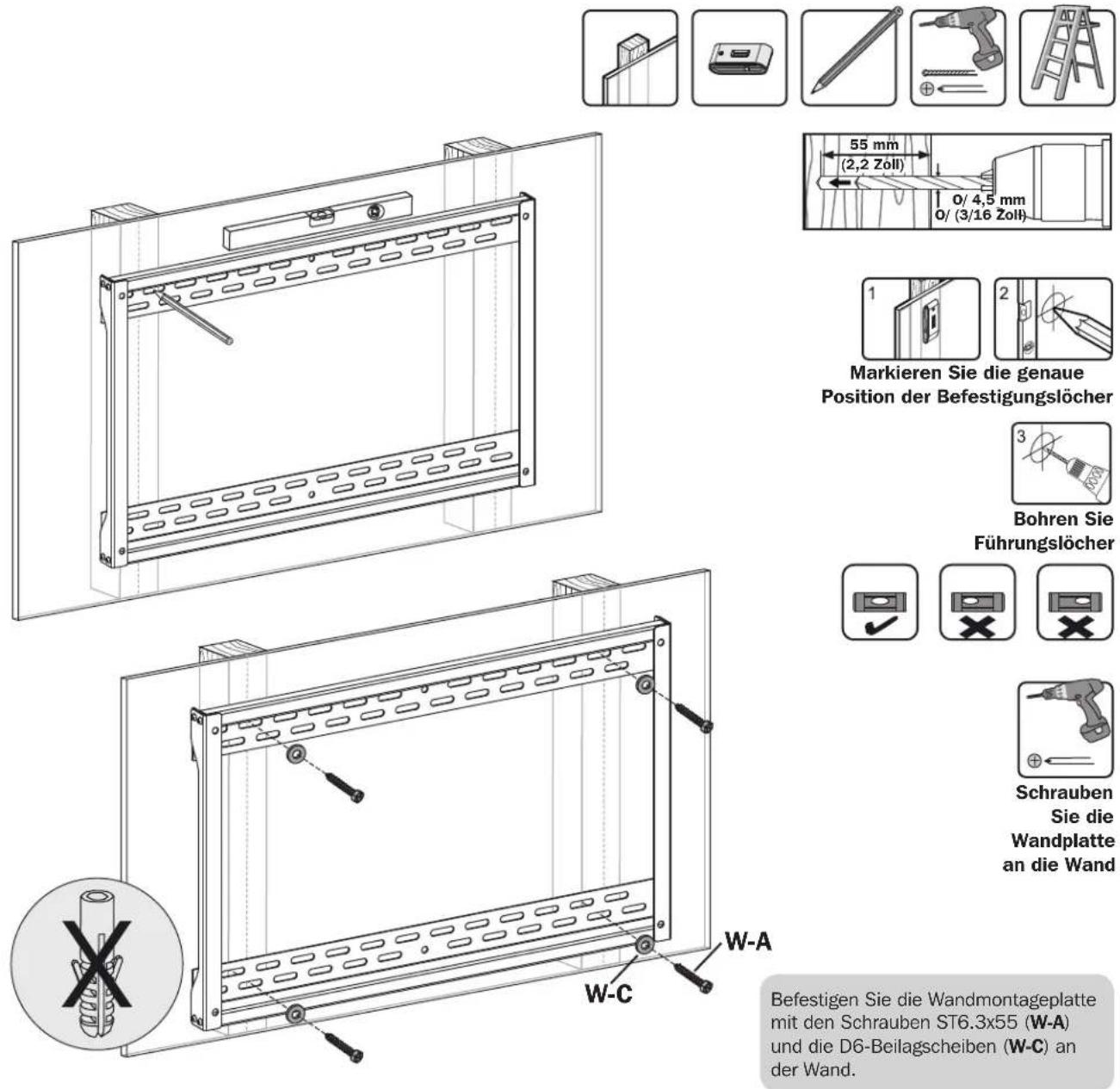

Befestigen am Holzwandbalken

WARNING

• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Für andere Befestigungsmarten muss das Material vom Monteur bereitgestellt werden.
• Stellen Sie sichere, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und ähnliche zugehörigen Komponenten tragen kann.

Montage

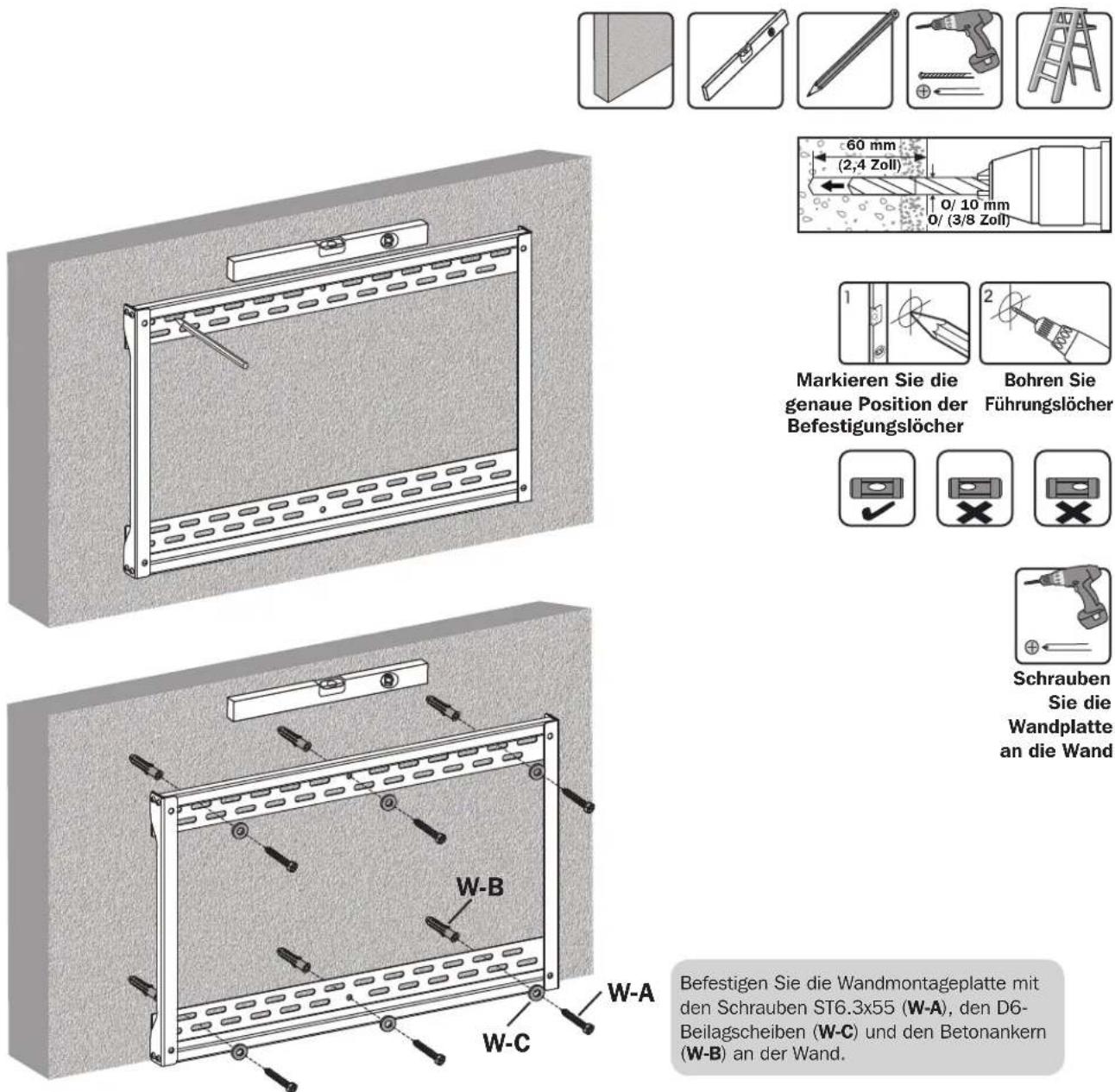

Befestigung an Ziegelstein- oder Betonwänden

WARNING

• Vergewissern Sie sich bei einer Montage der Wandhalterung an Betonmauerwerk (auch Betonschalstein genannt), dass der eigentliche Beton mindestens eine Stärke von 1-3/8 Zoll (35 mm) für die Befestigung des Betonankers bietet. NICT IN MÖRTELFUGEN BOHREN! Achten Sie darauf, die montierte Wandhalterungsplatte mit den beiliegenden Verankerungen, Beilagscheiben und Verankierungsbolzen an den massiven Teilen der Blöcke zu montieren.
  Die massiven Teile befinden sich in der Regel von jedem Blockende aus 25 mm (1") zur Mitte hin. Wir empfehlen beim Bohren des Loches die Verwendung einer elektrischen Bohrmaschine auf geringer Stufe, anstatt einer Schlagbohrmaschine, um zu vermeiden, dass beim Eintritt in einen Hohlraum die Rückseite des Bohrloches einbricht.
• Stellen Sie sichere, dass die verwendete Montagefläche das Gewicht des Gerats sowie das zugehörige Material und ähnliche zugehörigen Komponenten tragen kann.

Montage

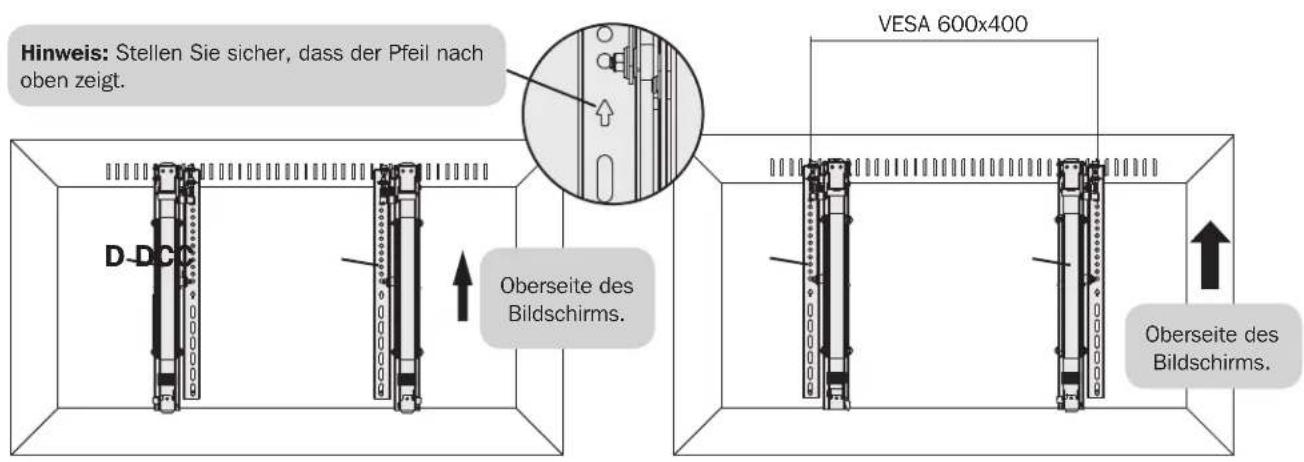

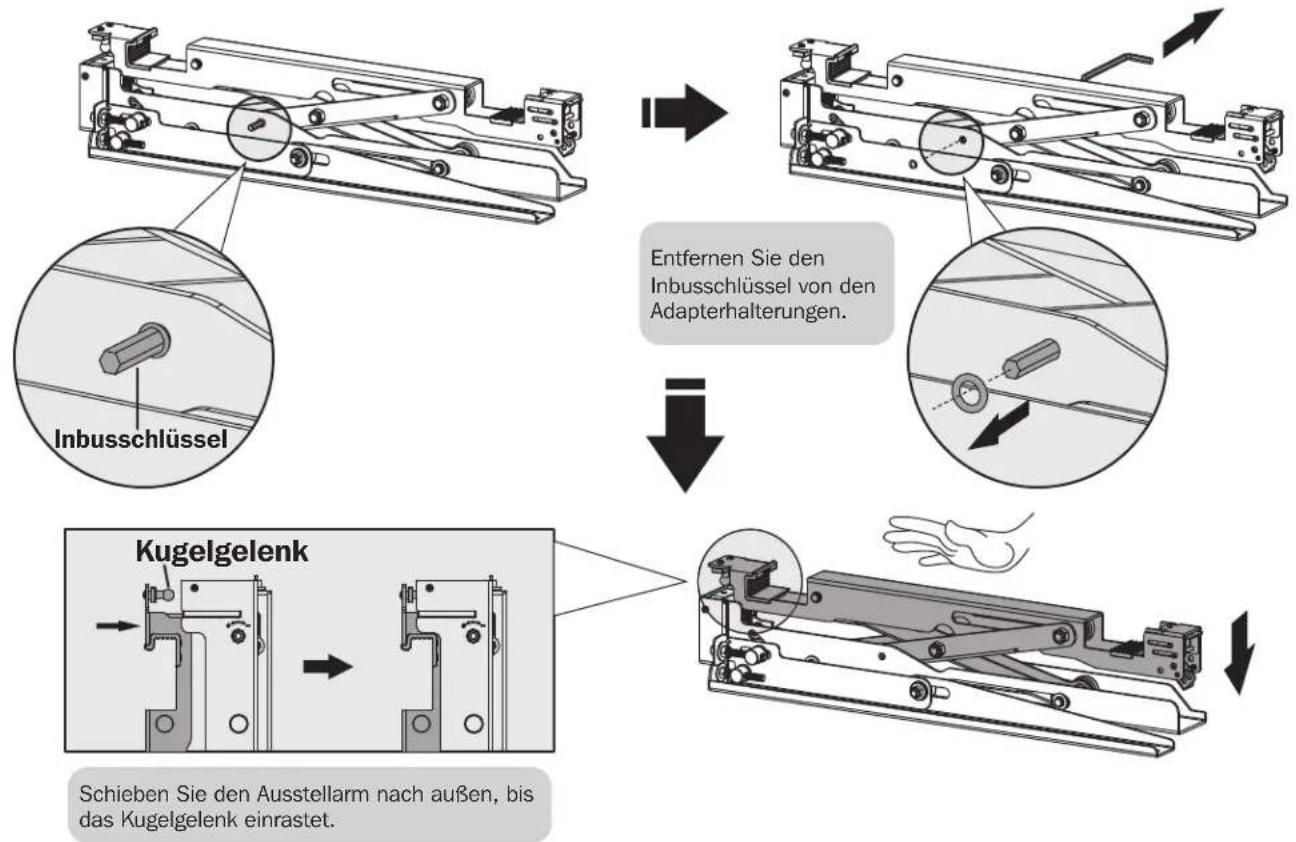

3 Montage der ausklappbaren Adapterhalterungen

Bei VESA 600x400-Montagemustern sind die Positionen „D" und „C" umgekehrt.

Montage

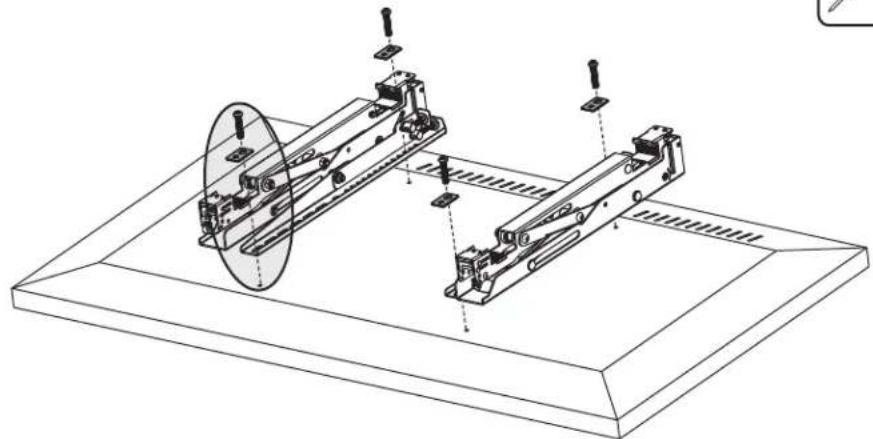

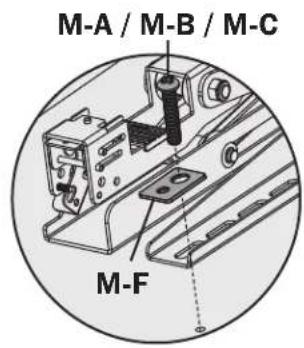

Für Bildschirme mit flacher Rückseite

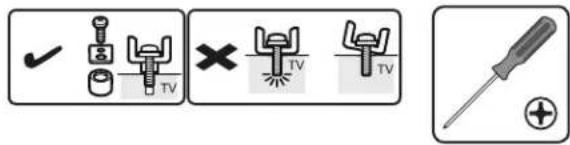

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben.

• Schrauben Sie die Adapterhalterungen unter Verwendung der Schrauben und aller anderen notwendigen Befestigungsteile, die mit der Einheit mitgeliefert werden, sicher am Bildschirm fest.

Ziehen Sie die Schrauben nicht zu fest an.

Montage

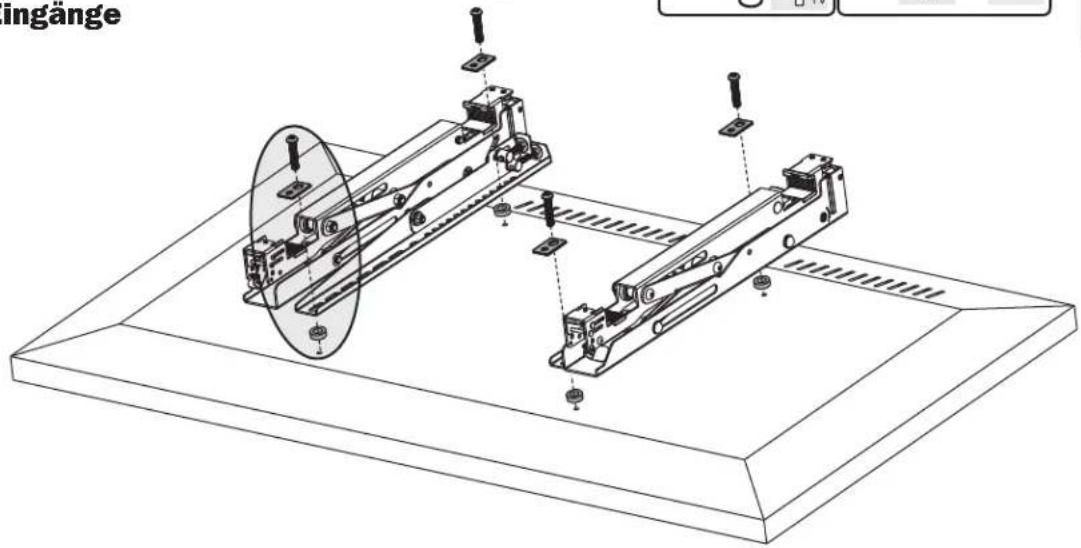

Für Bildschirme mit nach außen stehender oder vertlefter Rückseite oder den Zugriff auf A/V-Eingänge

Hinweis: Verwenden Sie für diesen Bildschirmotyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

• Schrauben Sie die Adapterhalterungen unter Verwendung der Schrauben und aller anderen notwendigen Befestigungsteile, die mit der Einheit mitgeliefert werden, sicher am Bildschirm fest.

Ziehen Sie die Schrauben nicht zu fest an.

Montage

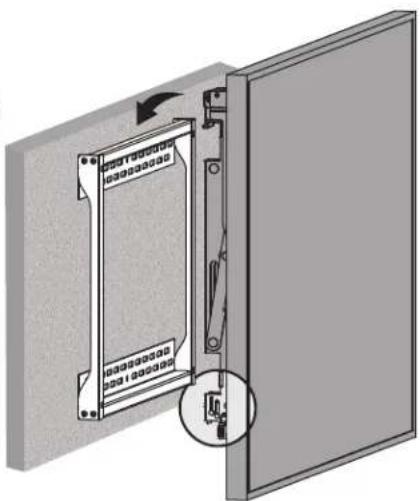

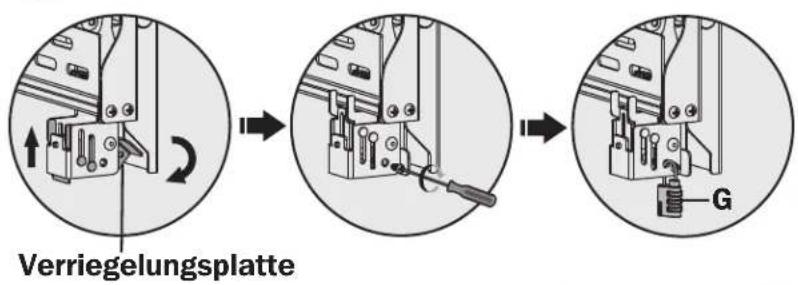

4 Den Bildschirm in die Wandplatte einhängen

Drehen Sie die Sicherungslatten nach unten, um die Wandplatte zu befestigen. Ziehen Sie die Schrauben fest.

Verwenden Sie ein Vorhängeschloss, um zu verhindern, dass der Bildschirm manipuliert oder gestöhlen wird.

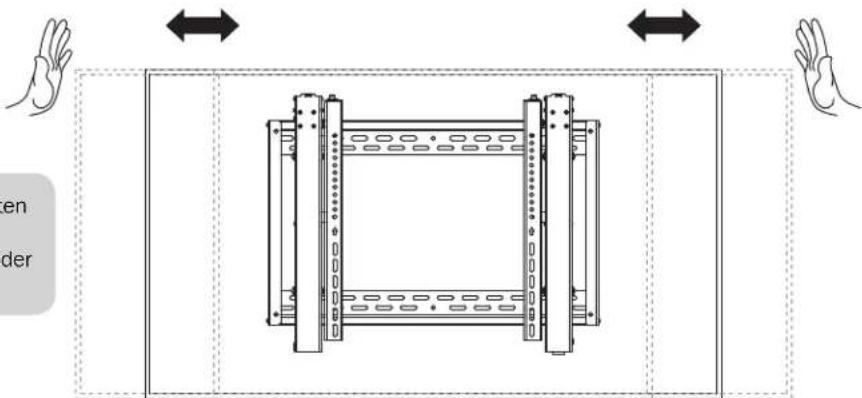

5 Einstellung

Zum Schnellen Ausrichten drucken Sie den Bildschirm nach links oder rechts.

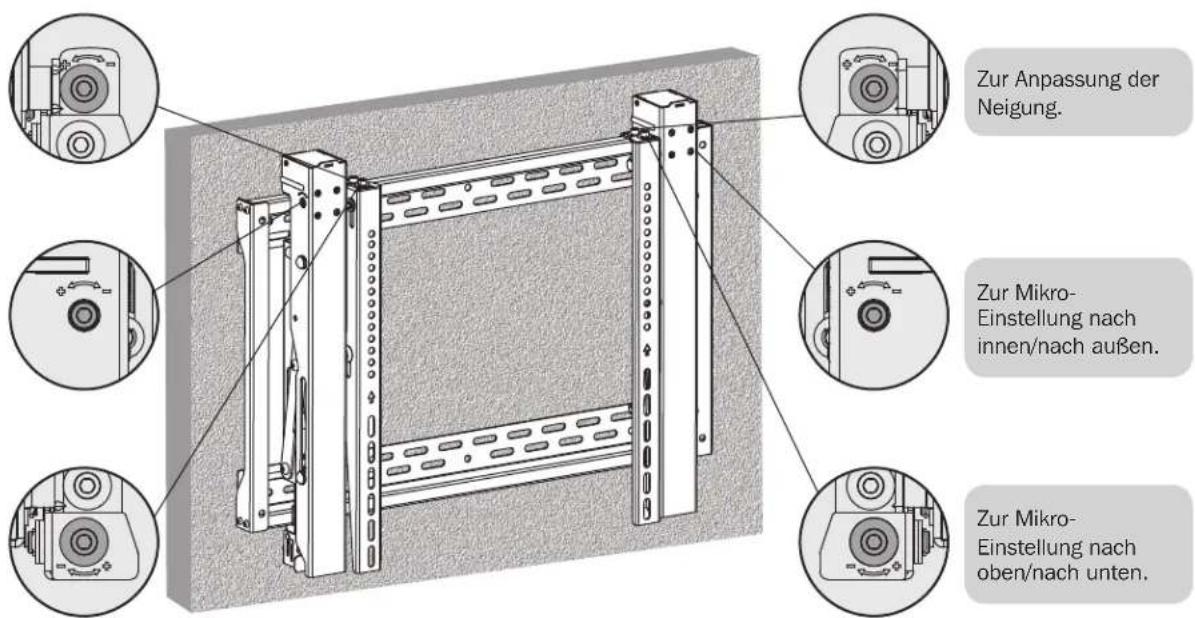

5a Mikro-Einstellung

Montage

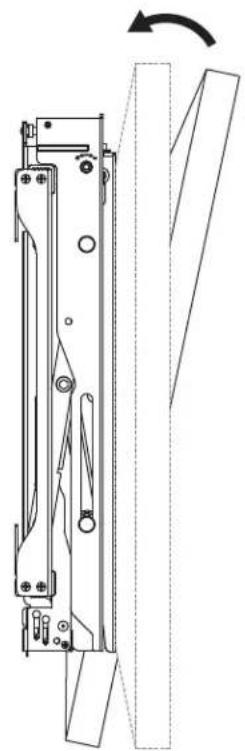

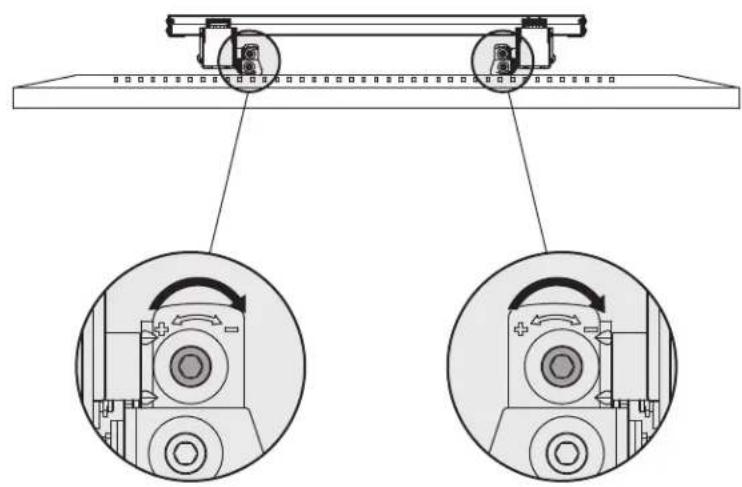

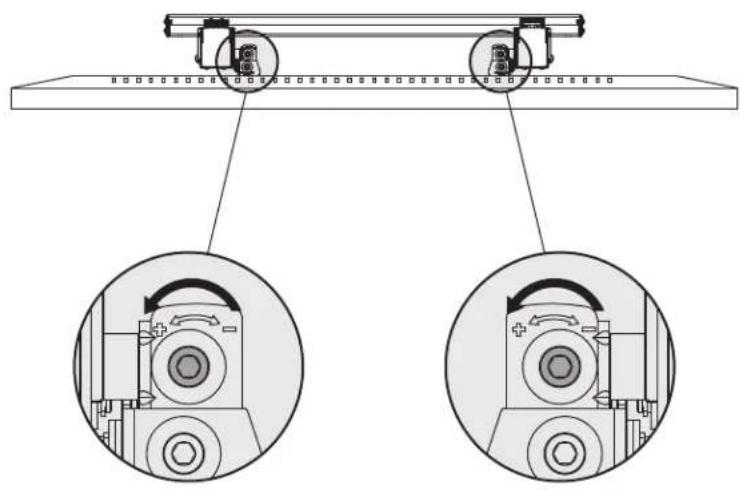

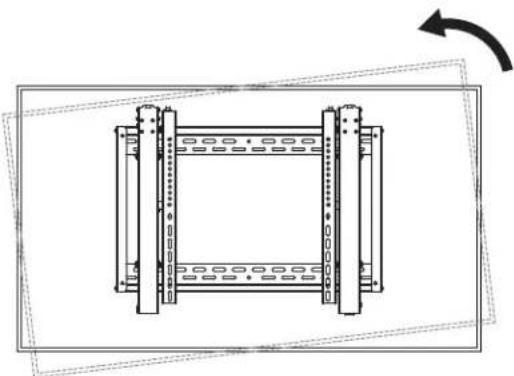

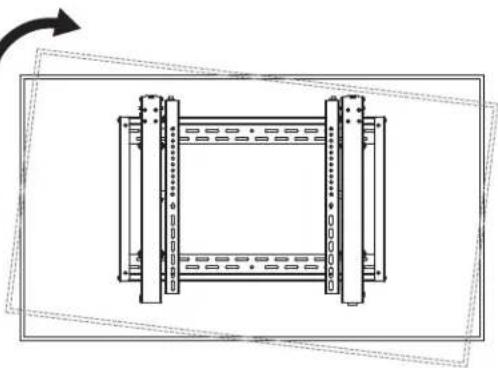

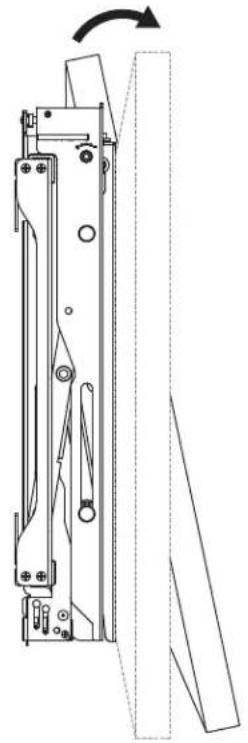

Anpassung der Neigung

Montage

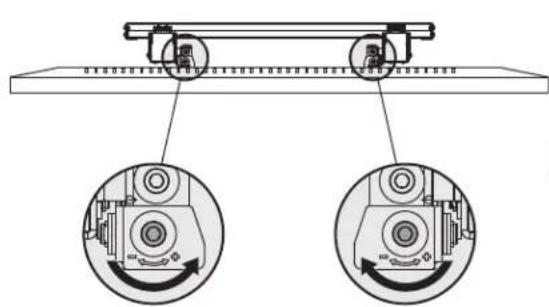

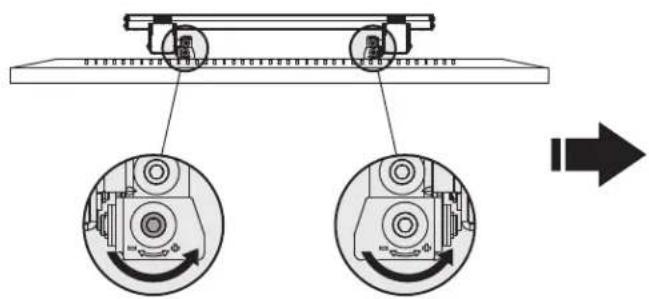

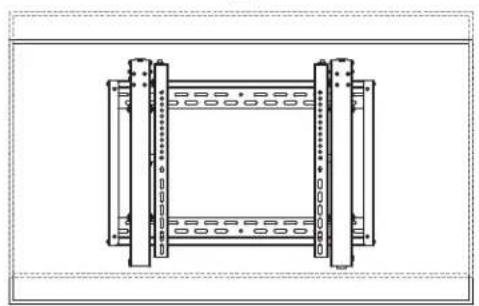

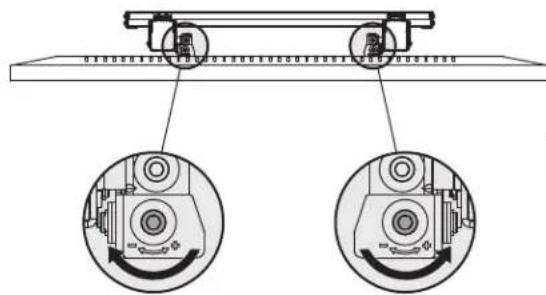

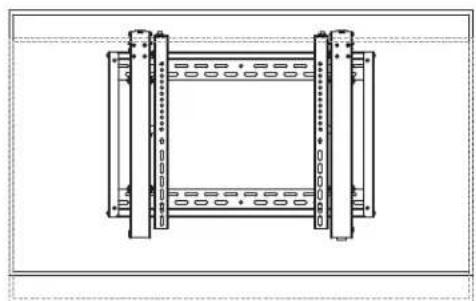

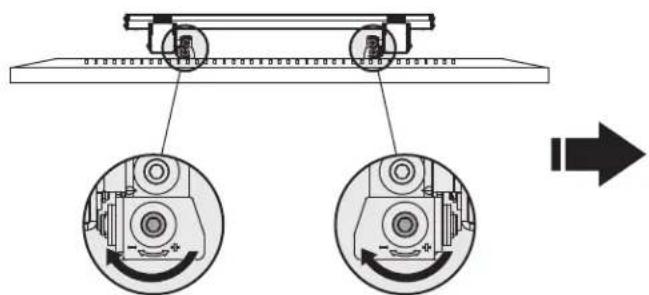

Höheneinstellung

Montage

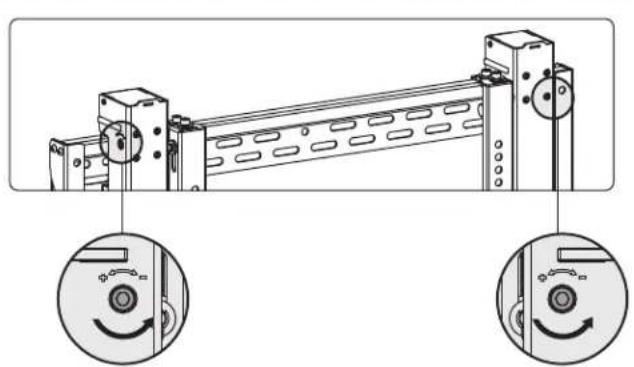

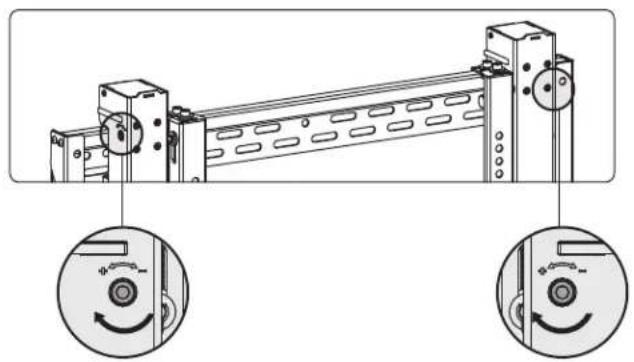

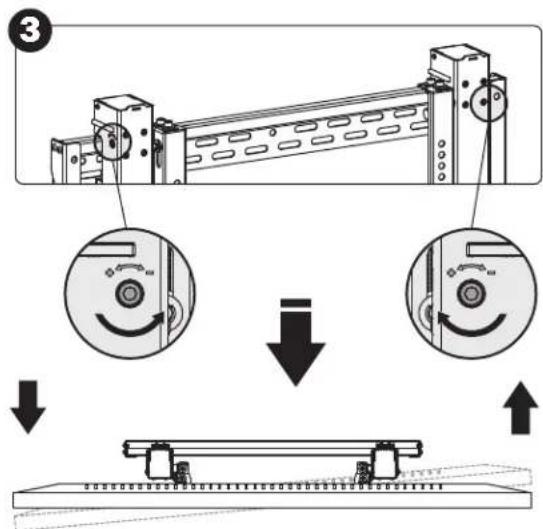

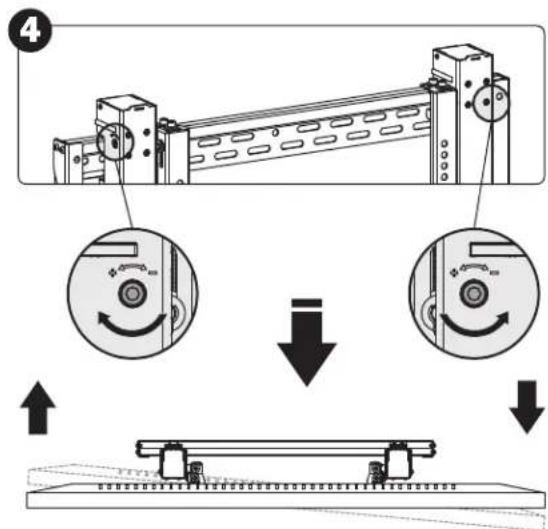

Tiefenverstellung

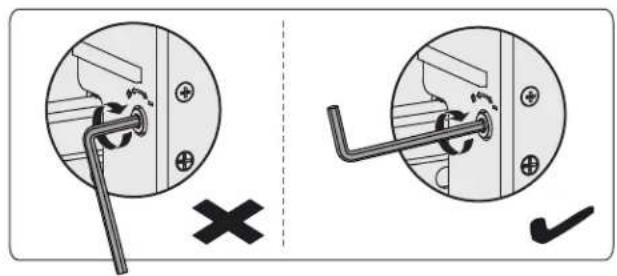

Hinweis: Verwenden Sie zum Anziehen der Einstellschrauben nur das lange Ende des Inbusschluss.

1

2

Montage

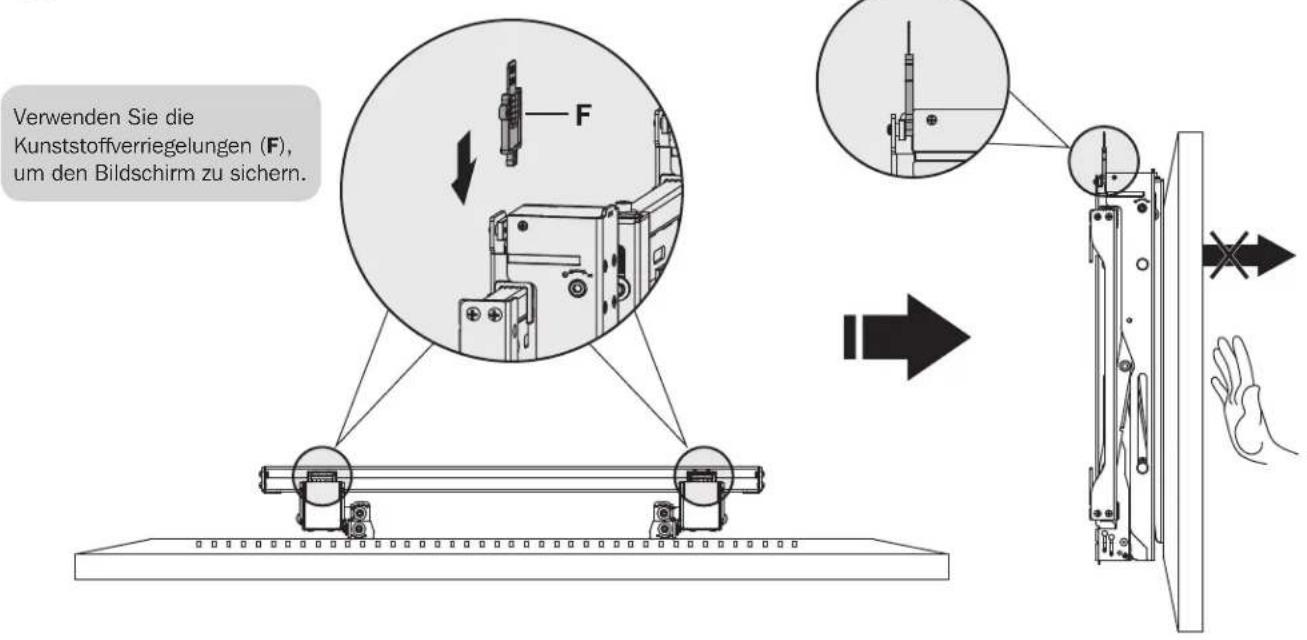

6 Sicherung und Sperrung des Bildschirms

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.
• Falls Sie Fragen haben, besuchen Sie www.triplite.com/support.
