Tipo de producto	Soporte mural abatible para pantalla de video
Marca	Tripp Lite
Modelo	DMVWSC4570XUL
Material	Acero robusto
Color	Negro
Compatibilidad VESA	200x200, 300x300, 400x200, 400x400, 600x400 mm (y otros)
Tamaño de pantalla recomendado	40 a 70 pulgadas
Capacidad de carga máxima	Hasta 100 kg (estimación)
Ajuste de inclinación	Sí, ajustable continuamente
Ajuste de altura	Sí, con microajuste
Ajuste de profundidad	Sí, para un ajuste preciso

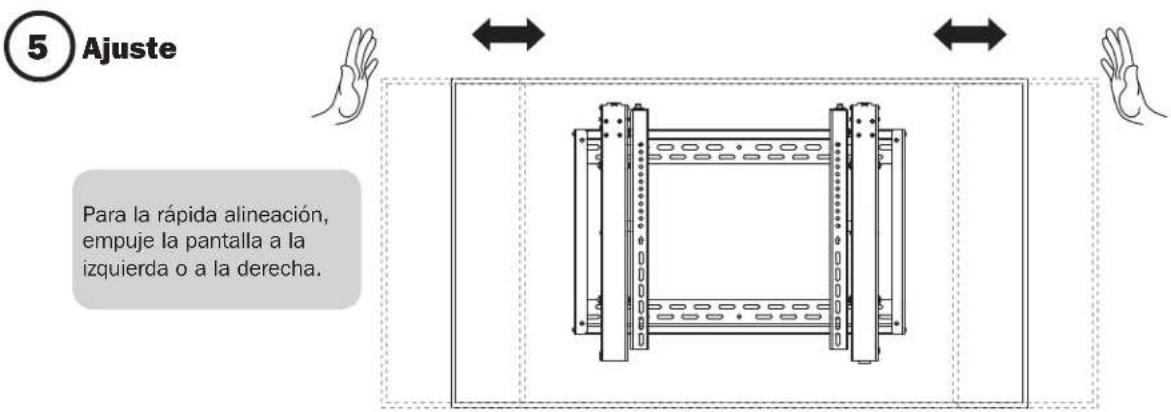

Microajuste lateral	Sí, para una alineación rápida
Sistema de bloqueo	Placas de bloqueo con apriete a tornillo
Antirrobo integrado	Compatible con candado (no incluido)
Tipo de montaje en pared	Sobre montantes de madera o hormigón/bloque de hormigón
Herraje incluido	Tornillos, tacos, separadores para diferentes pantallas
Garantía	5 años limitada
Uso previsto	Solo interior
Instalación recomendada	Por un profesional calificado
Dimensiones del producto (aprox.)	Ancho: 70 cm, Alto: 45 cm, Fondo: 10 cm (sin brazos)

Preguntas frecuentes - DMVWSC4570XUL Tripp Lite

¿Qué pantallas son compatibles con este soporte de pared?

El soporte es compatible con pantallas cuyos orificios de montaje cumplan con las normas VESA 200x200, 300x300, 400x200, 400x400 y 600x400 mm. Es adecuado para pantallas de 40 a 70 pulgadas.

¿Cómo instalar el soporte en una pared de ladrillo u hormigón?

Utilice los anclajes de hormigón incluidos. Perfore agujeros de 10 mm de diámetro en la parte maciza del bloque (no en las juntas de mortero). Inserte los anclajes, luego fije la placa de pared con los pernos y arandelas.

¿Cuál es el peso máximo que puede soportar este soporte?

La capacidad de carga máxima es de aproximadamente 100 kg, lo que es adecuado para la mayoría de los televisores de gran formato. Verifique que la pared pueda soportar este peso.

¿Cómo ajustar la inclinación de la pantalla?

Después de fijar la pantalla, afloje ligeramente los tornillos de ajuste de inclinación ubicados en el brazo, incline la pantalla al ángulo deseado, luego vuelva a apretar los tornillos. Use la llave hexagonal incluida.

¿Puedo bloquear la pantalla para evitar el robo?

Sí, una vez instalada la pantalla, puede pasar un candado (no incluido) a través de los orificios previstos en las placas de bloqueo para asegurar la pantalla.

¿Cómo ajustar la altura de la pantalla?

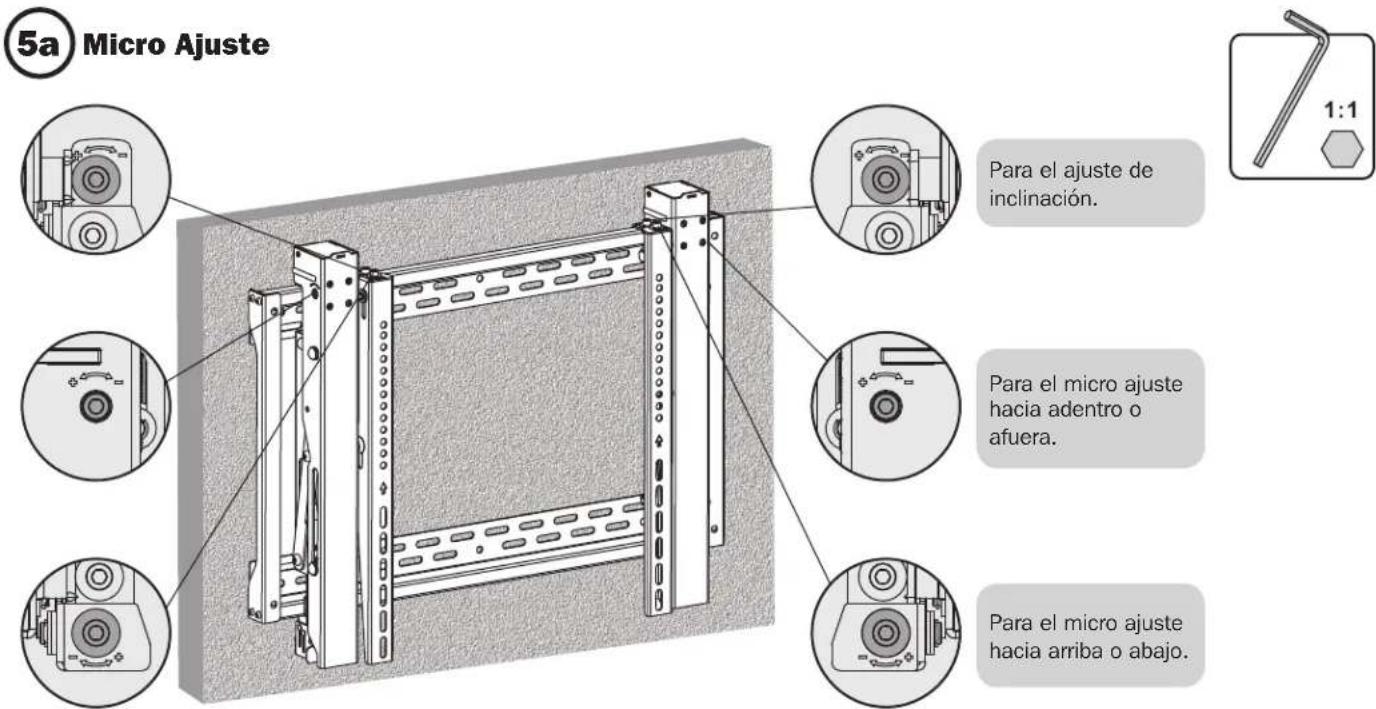

El soporte permite un ajuste en altura mediante tornillos de microajuste. Gire los tornillos en sentido horario o antihorario para subir o bajar la pantalla unos milímetros.

¿Este soporte es adecuado para pantallas con parte posterior empotrada?

Sí, el kit incluye diferentes separadores y tornillos para adaptarse a pantallas con parte posterior plana, empotrada o con acceso a las entradas AV. Siga las instrucciones para el tipo de pantalla correspondiente.

¿Cuál es la garantía de este producto?

Tripp Lite ofrece una garantía limitada de 5 años contra defectos de materiales y fabricación. No cubre el desgaste normal ni los daños debidos a un mal uso.

¿Puedo instalar este soporte solo?

Se recomienda encarecidamente contar con un asistente o utilizar equipo de elevación, ya que la pantalla puede ser pesada y voluminosa. La instalación debe ser realizada por una persona con buenas habilidades mecánicas.

¿Cómo mantener el soporte de pared?

Verifique cada 3 meses que todos los tornillos estén bien apretados y que el soporte siga estable. Limpie con un paño suave y seco. No use productos abrasivos.

MANUAL DE USUARIO DMVWSC4570XUL Tripp Lite

Manual del Propietario

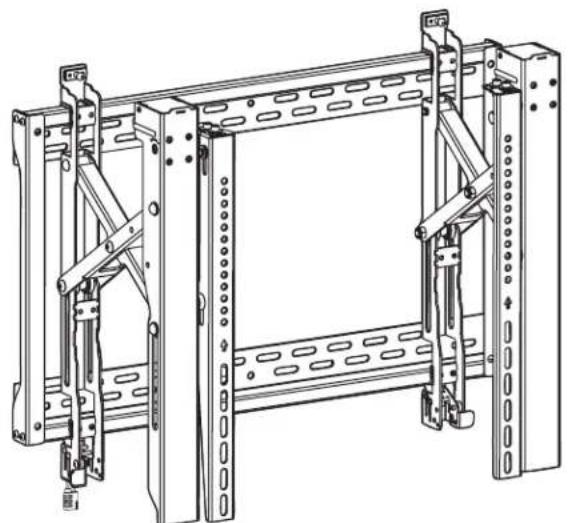

Muro de Video Emergente

Modelo: DMVWSC4570XUL

Para mas instrucciones sobre la instalacion de mas de un soporte para video, visite www.triplite.com.

200x200/300x200/300x300/ 400x200/400x300/400x400 /600x400

English 1 • Francais 31 • Pycckn 46 • Deutsch 61

Excellencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609 EE UU • En la direccion de correo electronomico www.triplite.com/support

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

ADVERTENCIA

• No inicia la instalacion hasta que haya leido y entendido las instrucciones y advertencias contentsas en este manual. Si tienerialquerpregunta con respecto a qualquera de las instrucciones o advertencias,visite www.triplite.com/support.
• Este produit fue dibnado para ser instalado y realizo SOLAMENTE como se especifica en este manual. La instalacion incorrecta de este producto suece causar daños o lesiones severas.
• Este produit de ser instalado únicamente porngen con una buena habilidad mecnica, experiencia basia de construccion y un entendimiento completo de este manual de instrucciones.
• Cerciorese que la unidad pueda soportar con seguidad la energia combinada de todo el hardware y componentes instalados.
• Utilice siempre un aidante o equipo de elevacion mecancio para levantar y colocar el equipo con seguidad.
• Este produit estáaxyeado parausarse solo eninteriores.Usareste producto enexteriores podria derivar enfallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuero con todas las instruetiones aplicables, de que está libre de defectos en material y mano de obr por un periodo de 5 aos a partir de la fecha de comprar inial. Si el producto resultara defectuoso en material o mano de obr dentro de es peido, el vendedor reparar o reemplazar a el producto a su entera disrecion.

ESTA GARANTI NO SE APLICAL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTIAS EXPRESAS DISTINtas A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUYENDO TODAS GARANTIAS DE COMERCIALIZATION O IDONEIDAD, ESTAN LIMITadas EN DURATIO AL PERIODO DE GARANTIA ESTABLECDO; ASIMismo, ESTA GARNTIA EXCLUEX EXPRESSAMENTOSE LOS DANOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten limitaciones en cuando a la duracion de una garantia y algunos Estados no permiten la exclusion o Limitacion de daños incidentales o indirectos, de modo que las limitaciones anterioresuteno aplicar para usted. esta garantia le otorga direchos legales espécificos y usted pueda tenerthersrechos quepuedenvarirdeuna jurisidicncaoalra).

ADVERTENCIA: antes de uso, cada 用户 de ser. a determinar si este dispositivo es adequado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susetas a gran variacion, el fabricante no garantiza la adequacion de these dispositivos para una aplicacion especifica.

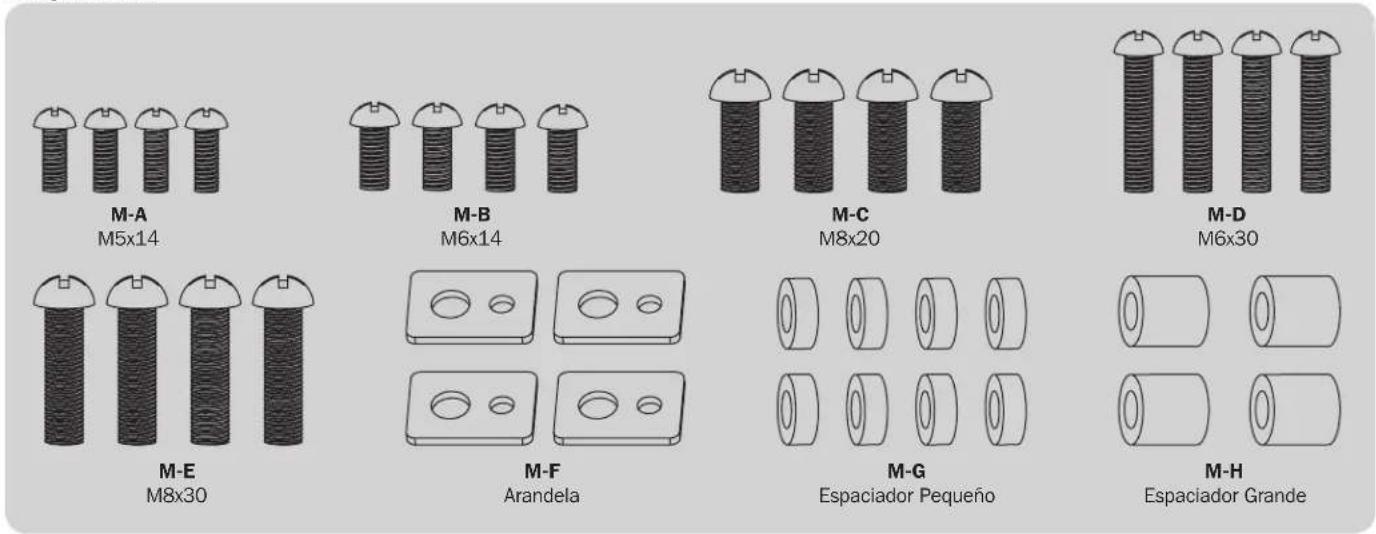

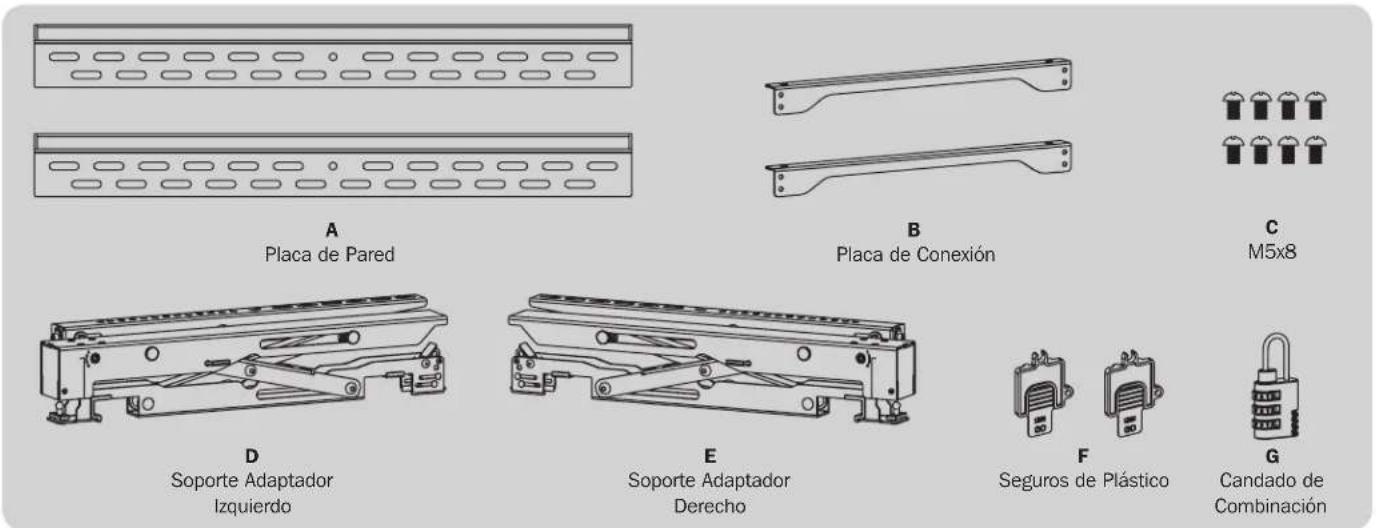

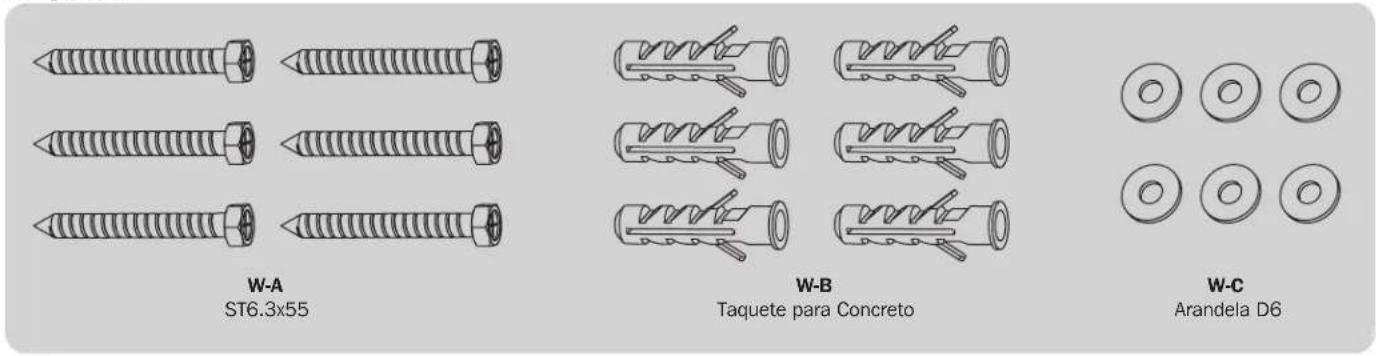

Accesorios y Partes Incluidas en el Empaque

IMPORTANTE: Asegürese antes de instalar, de haber recibido todas las piezas de acuerdo a la lista de comprobación de componentes. Si faltaserialquier parte o estuviese dañada, visite www.triplite.com/support para solicitar servicios.

Paquete M

Paquete W

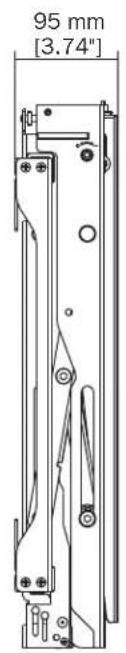

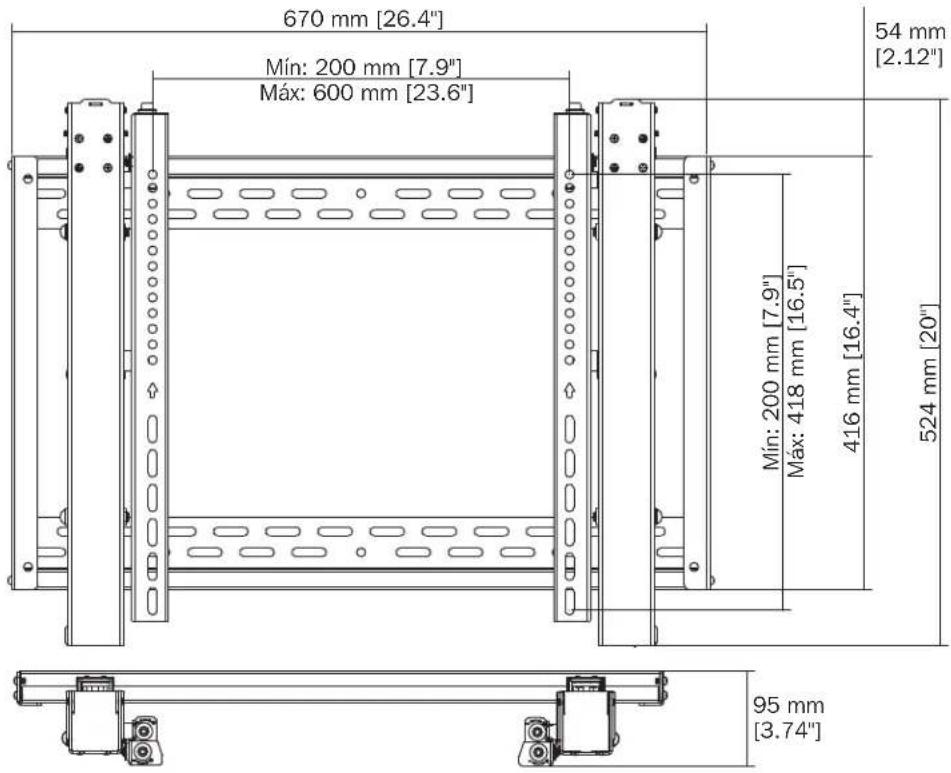

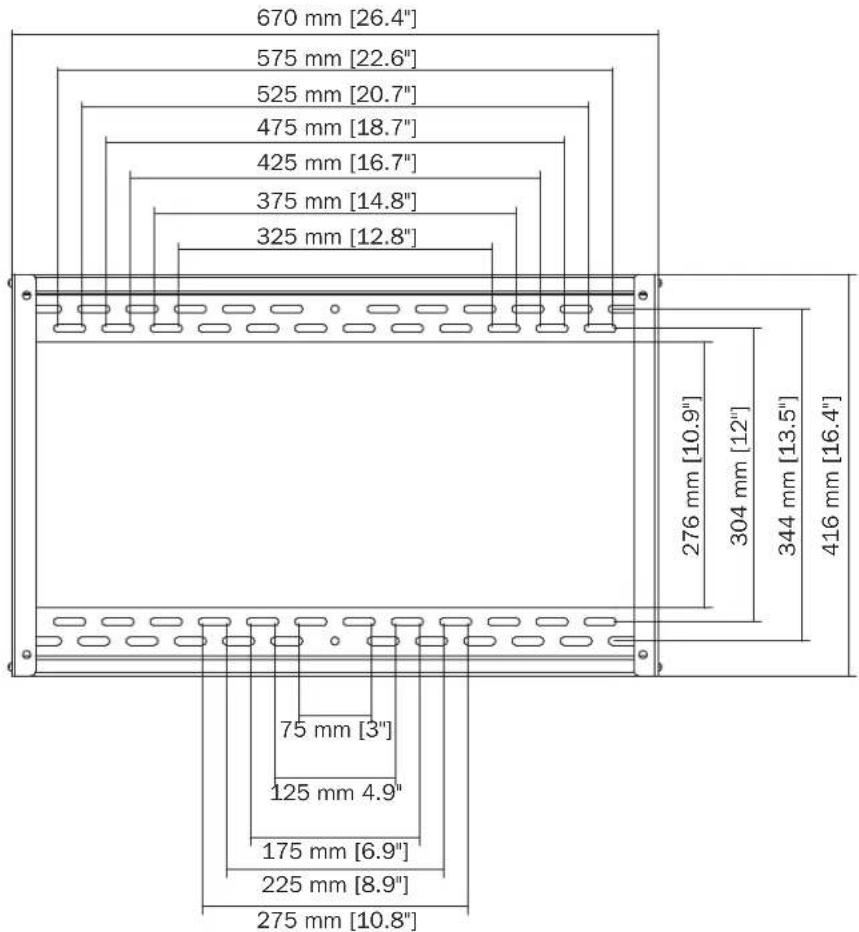

Dimensiones del Producto

Ensemble

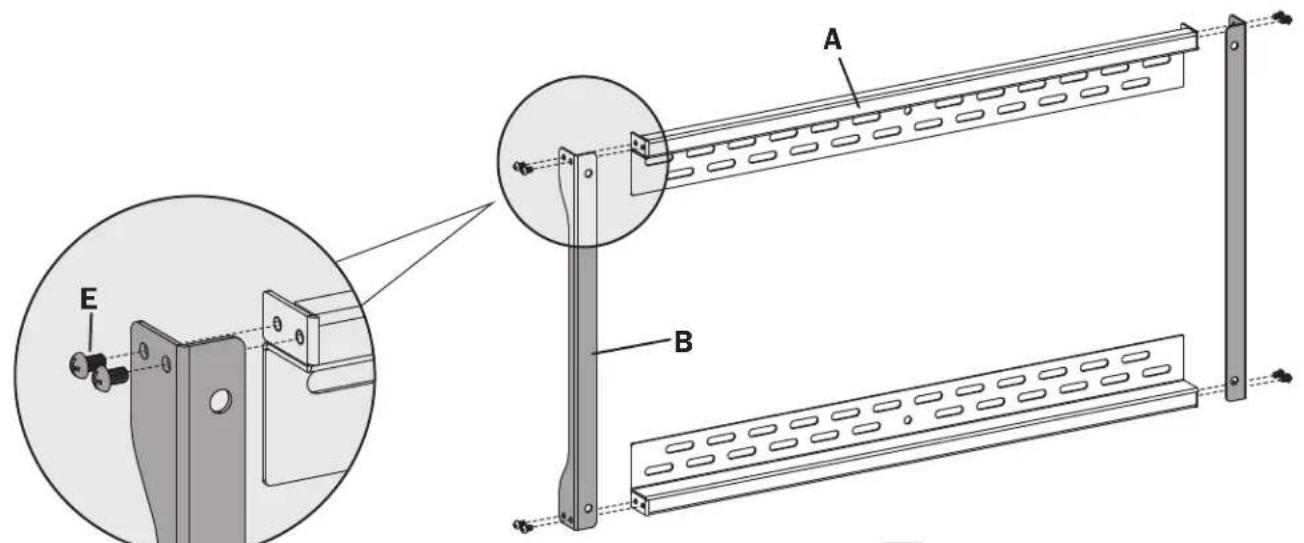

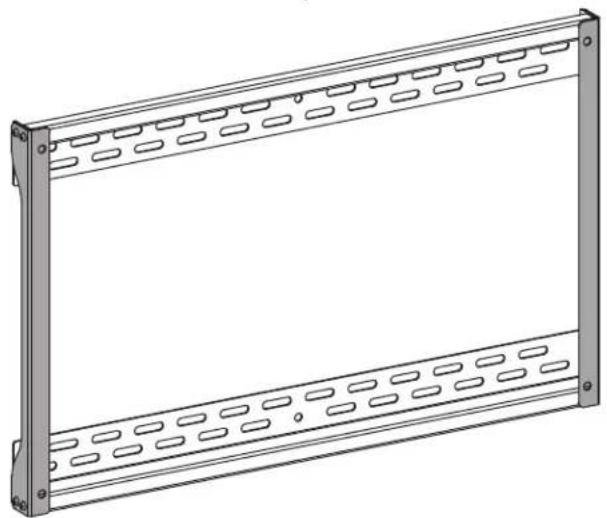

Fije las Placas de Conexión a las Placas de Pared

Utilizando los tornillos M5x8 (E), fije las placas de connexion a las placas de pared.

Ensemble

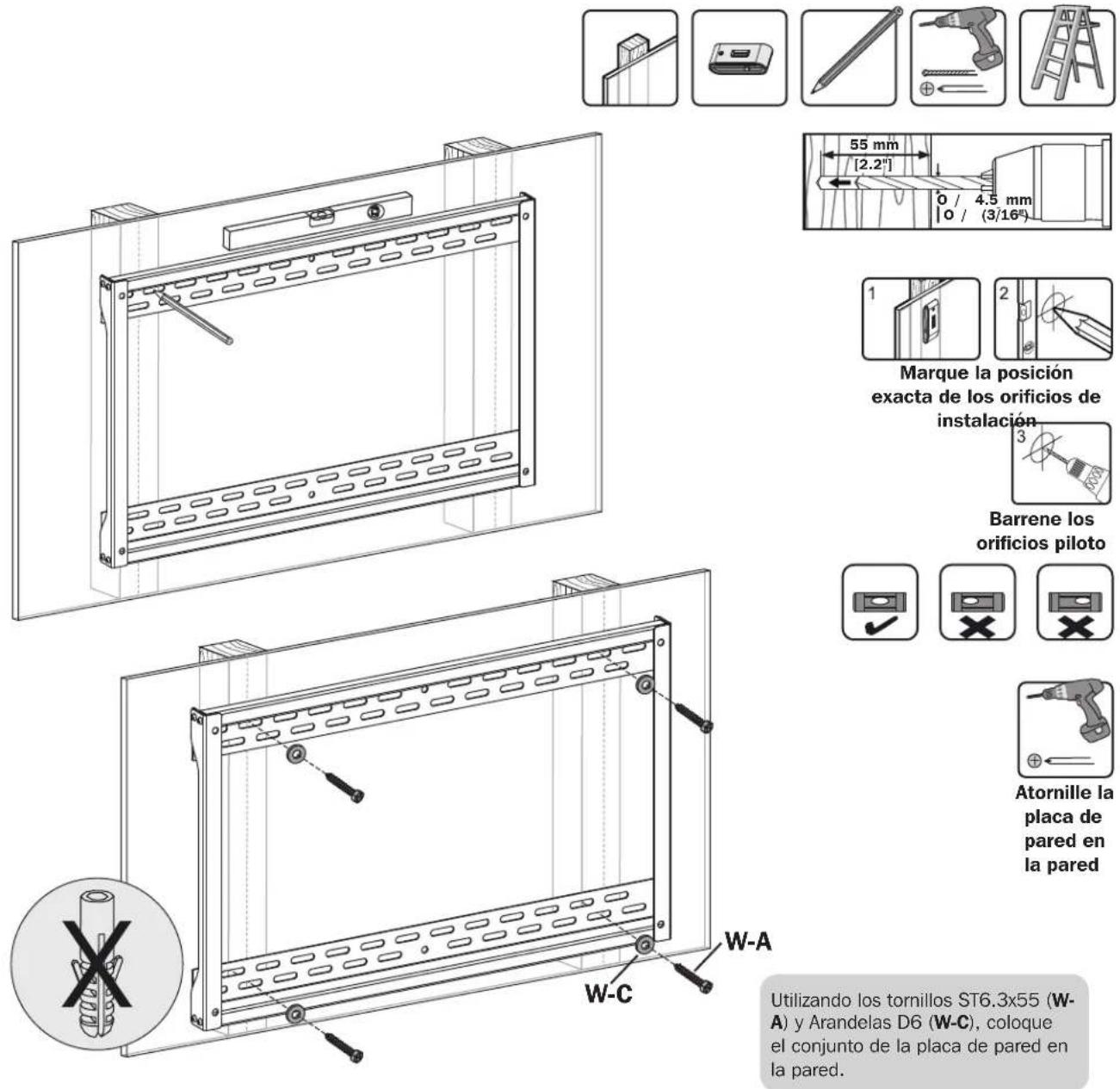

Instalación en Pared con Entramado de Madera

ADVERTENCIA

• Cerciórese que los tornillos de instalación estén anclados en el centro de los montantes. Es muy recomendable usar un detector de vías.
• Los instaladores son responsables de proporcionar los accesos paraOthers tiOs de solutions de instalacion.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la energia combinada de todo el hardware y componentes instalados.

Ensemble

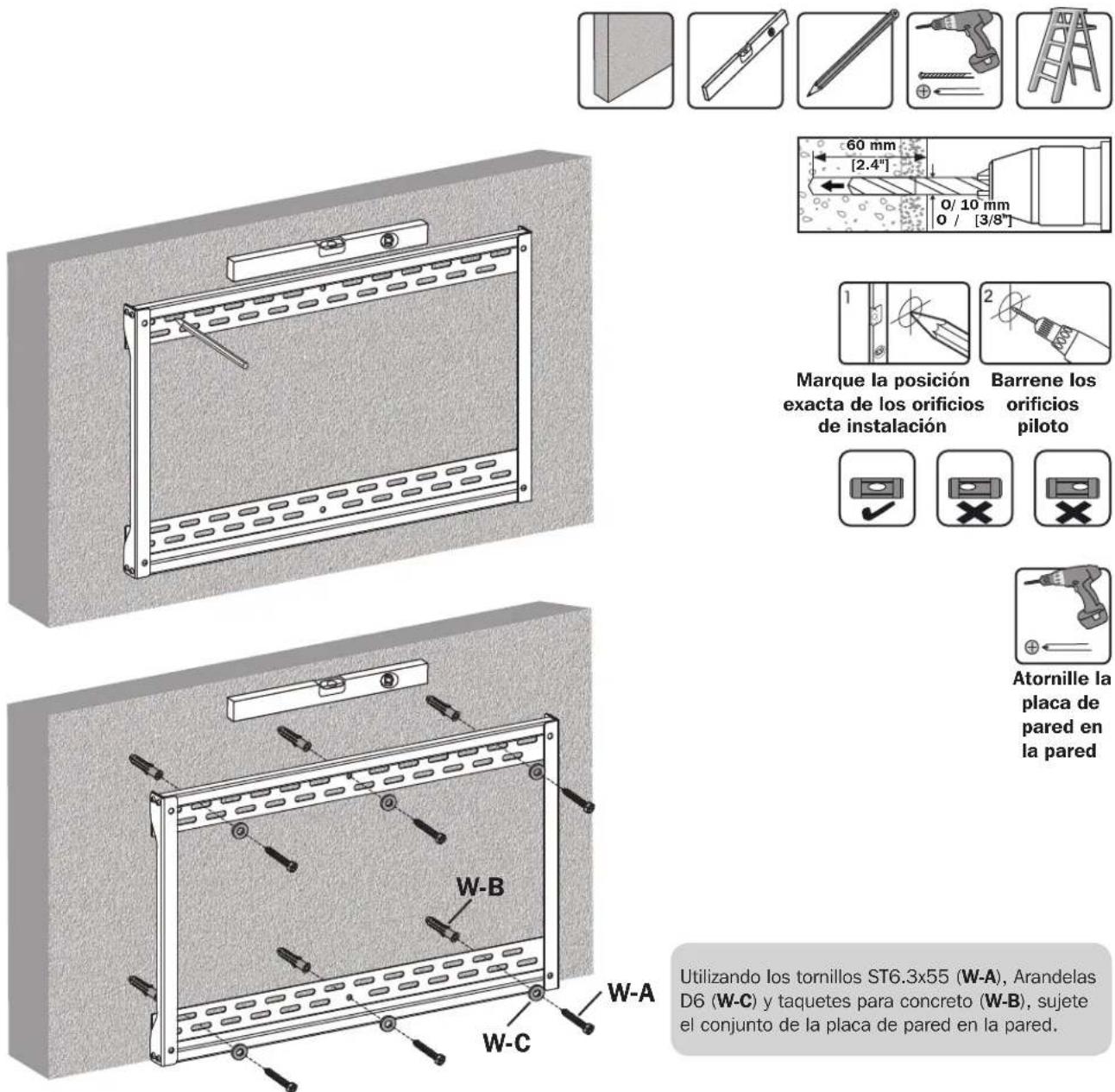

Instalación sobre Pared de Ladrillos Sólidos o Bloques de Concreto

ADVERTENCIA

• Al instalar soportes de pared en una unidad de mampostería de concreto (conocida también como CMU o bloques de concreto), verifique que el espesor real del concreto sea de al menos 35~mm [1 3/8"] a fin de sujetar los taquetes para concreto. iNO TALADRE EN LAS UNIONES DE ARGAMASA! Aseguirese de instalar la placac de pared ensamblada con los taquetes para concreto, arandelas y tornillos de anclaje incluidos en las secciones solidas de los bloques.
  Las secciones solidas peuvent encontrarse generalmente a 25.4 mm [1"] hacía el centro del bloque desde cualesquier extremo. Se sugiere utiliser un taladro eletrico a baja velocidad para barrear el orificio en vez de un rotomartillo para evitar rotura de la parte posterior del orificio al entrada en una sección hueca.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la energia combinada de todo el hardware y componentes instalados.

Ensemble

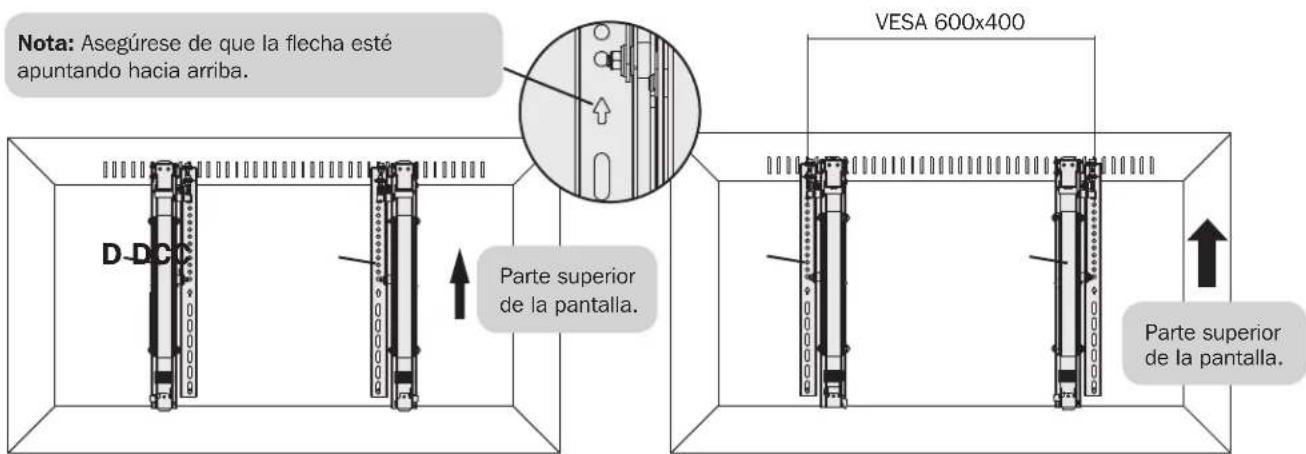

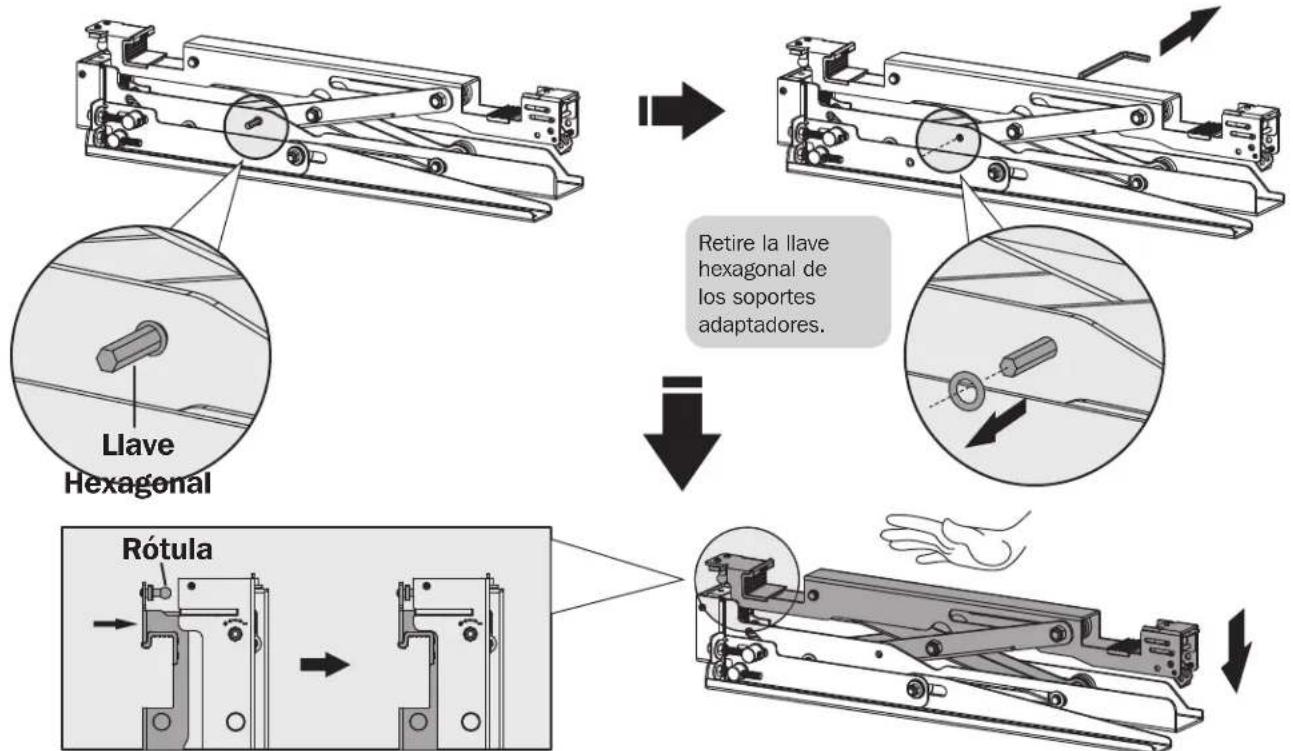

Instale los Soportes Adaptadores Emergentes

Empujé el brazo emergente hasta que la rotula se fije en su lugar.

Para patrones VESA 600x400, las posiciones "D" y "C" estar volteadas.

Ensemble

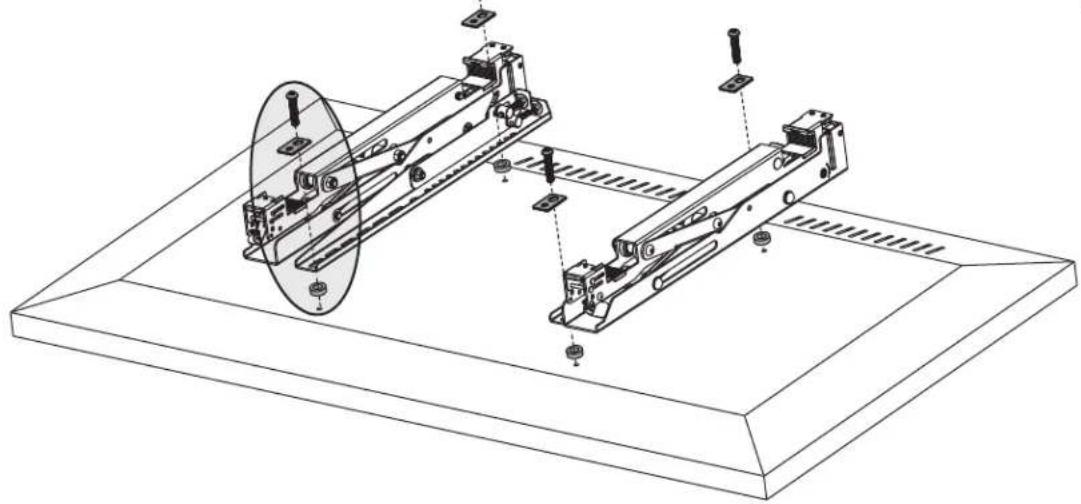

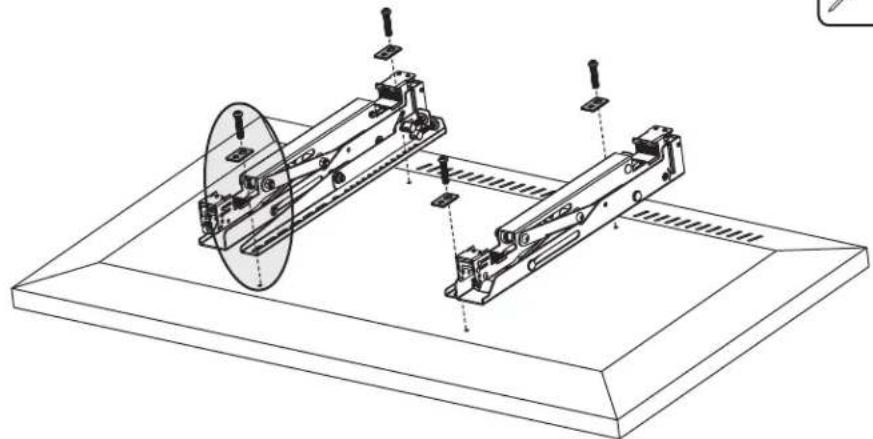

3a Para Pantallas con Respaldo Plano

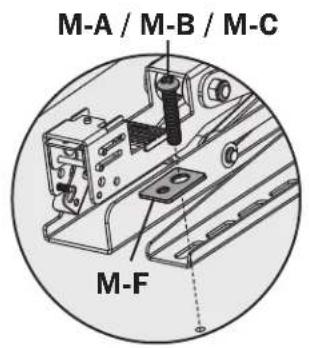

Note: Elija los tumillos de acuerdo al tipo de pantalla.
- Asegure firmamente los soportes adaptadores en la pantalla usingo los tornillos y cuales other componente necessario inclued in la unidad.

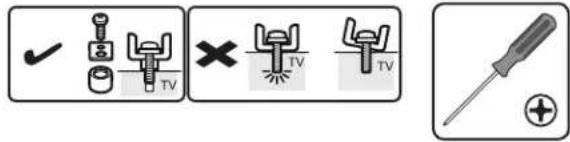

No apriete excessivamente los tornillos

Ensemble

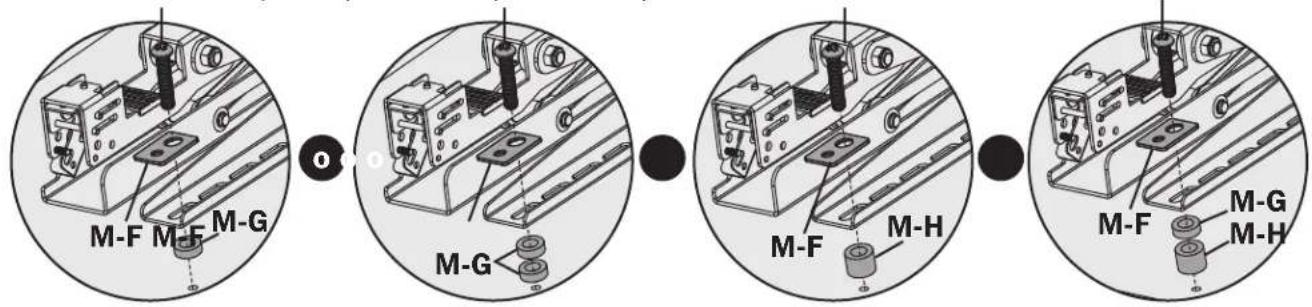

Para Instalar Pantallas con Respaldo Abultado, Pantallas con Parte Posterioro Concava o para Acceder a las Entradas de Audio y Video

M-C M-C/M-D/M-EM-M/D/M-EM-D/M-E

Note: Elija los tornillos, arandelas y espaciadores (si fueran necessarios) apropiados de acuerdo al tipo de pantalla.
Asegure firmamente los soportes adaptadores en la pantalla usingo los tornillos y cuales other componente necessario inclued in la unidad.

No apriete excessivamente los tornillos

Ensemble

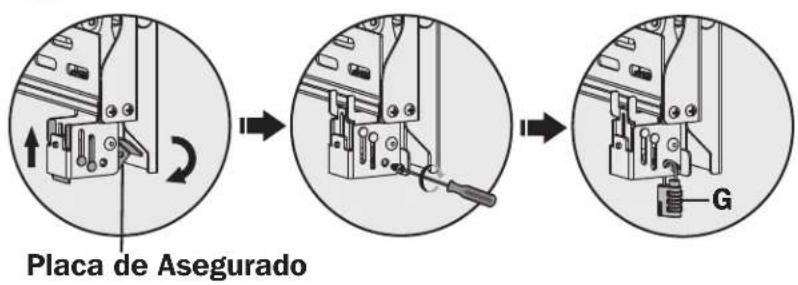

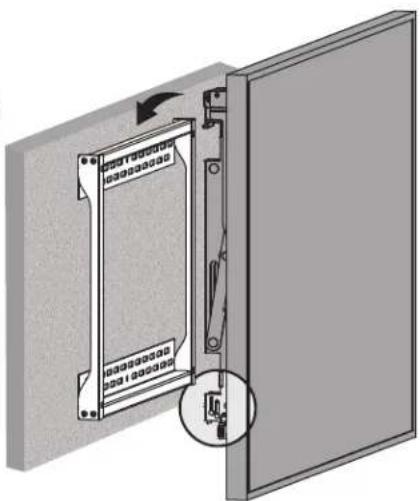

4 Coloque la pantalla en la plac de pared

Gire lasPlaces de asegurar hacia abajo para sujetar la placacparedared.Apriete los tornillos para asegurar.

Use un candido para proteger la pantalla de manipulacion indebida o robo.

Ensemble

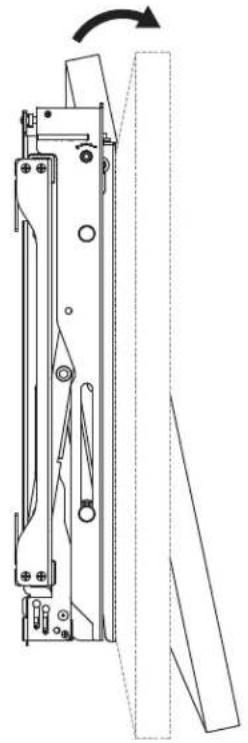

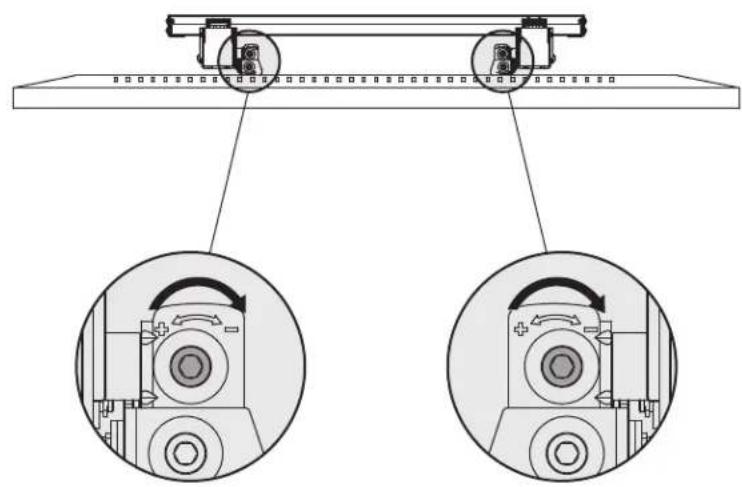

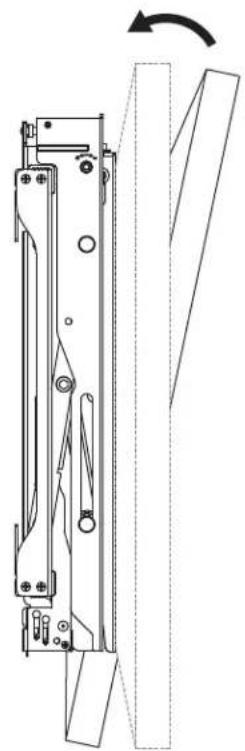

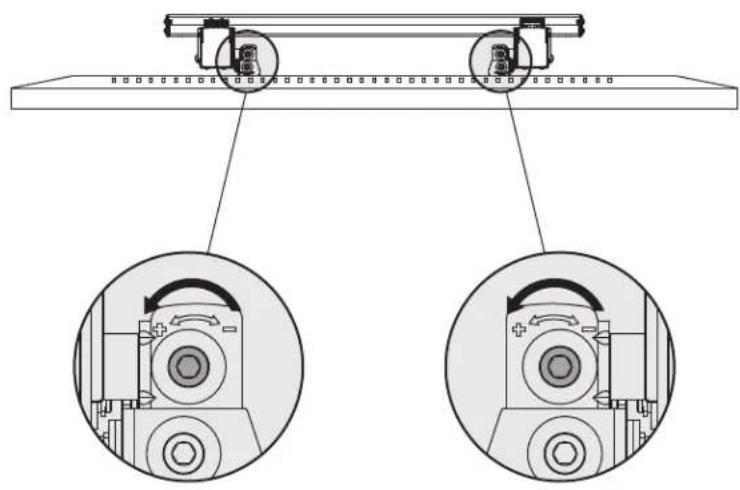

Ajuste de Inclinación

Ensemble

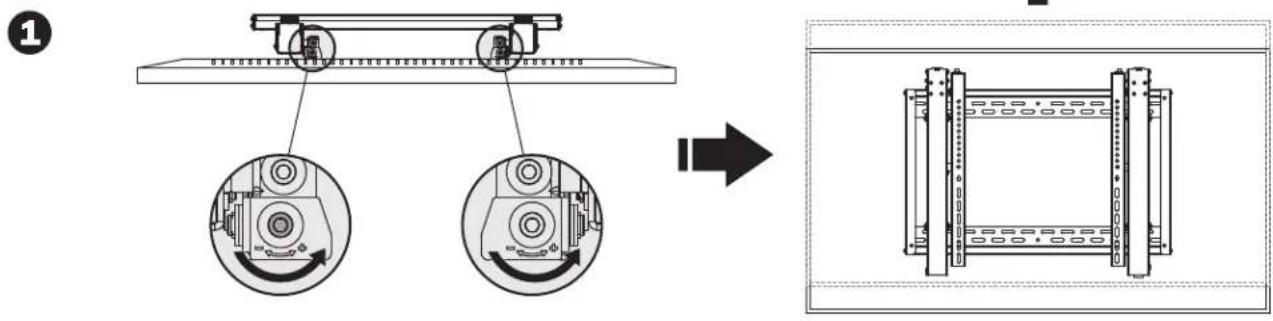

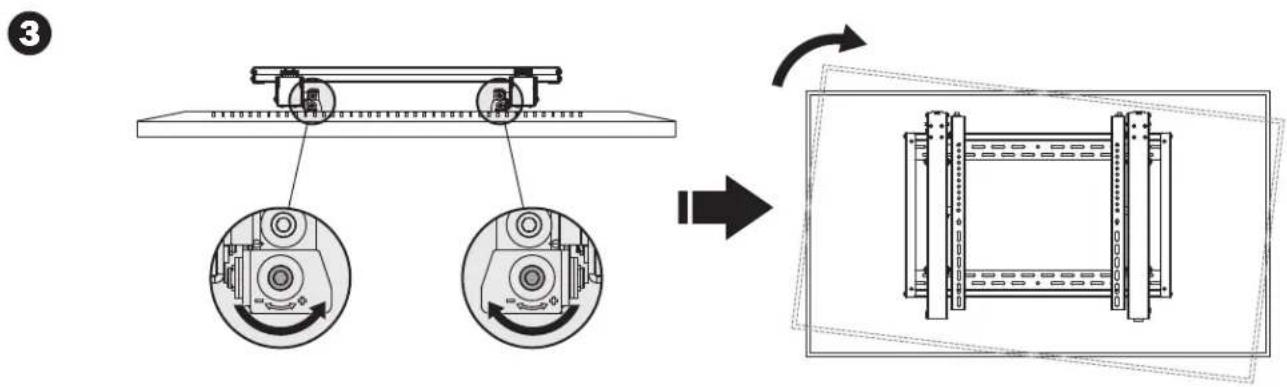

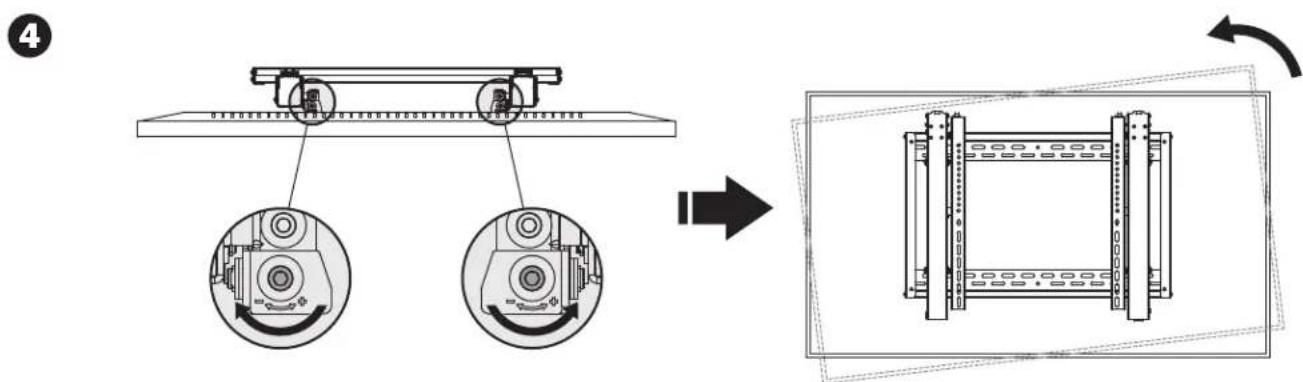

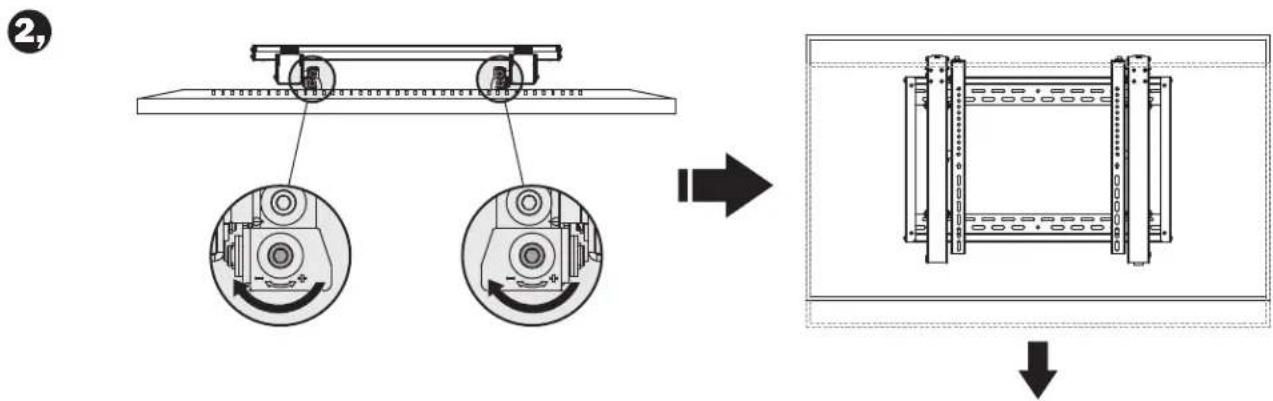

5c Ajuste de Altura

Ensemble

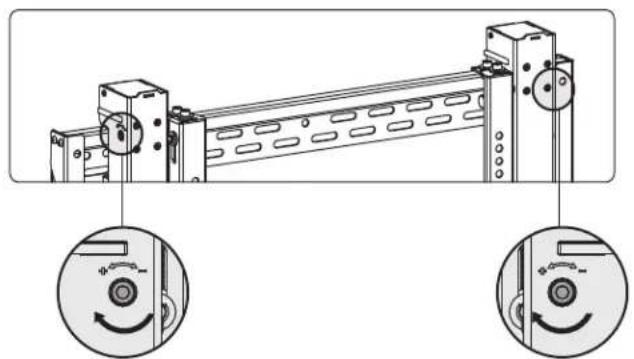

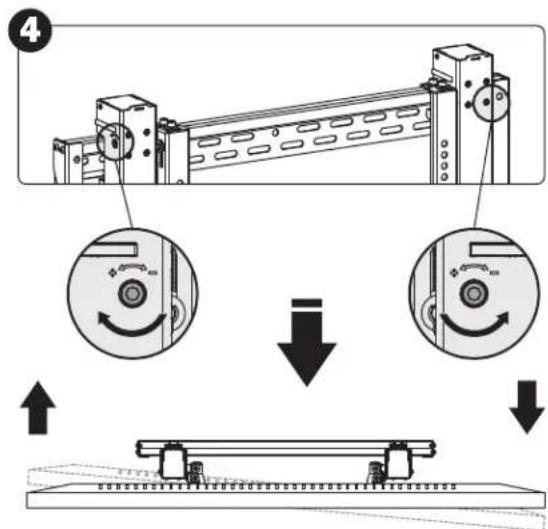

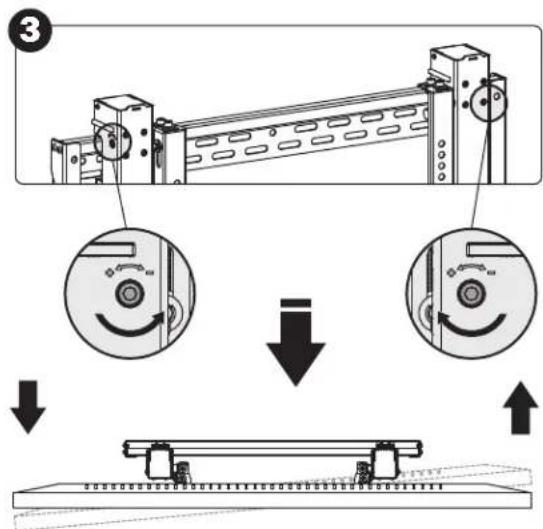

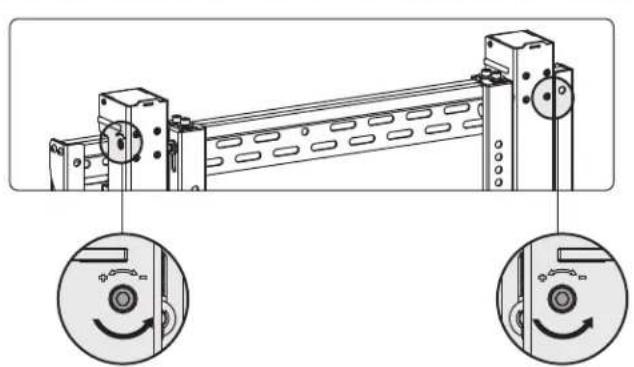

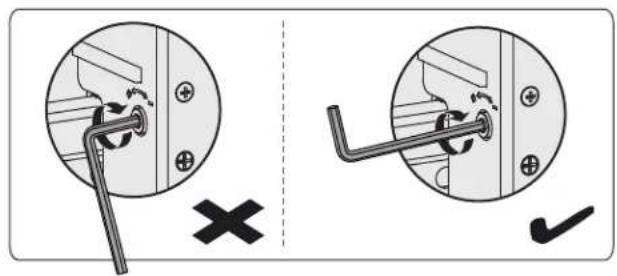

Ajuste de Profundidad

Nota: Utilice solo el extremo长大o de la llave hexagonal al aplarar los tornillos de ajuste.

1

2

Ensemble

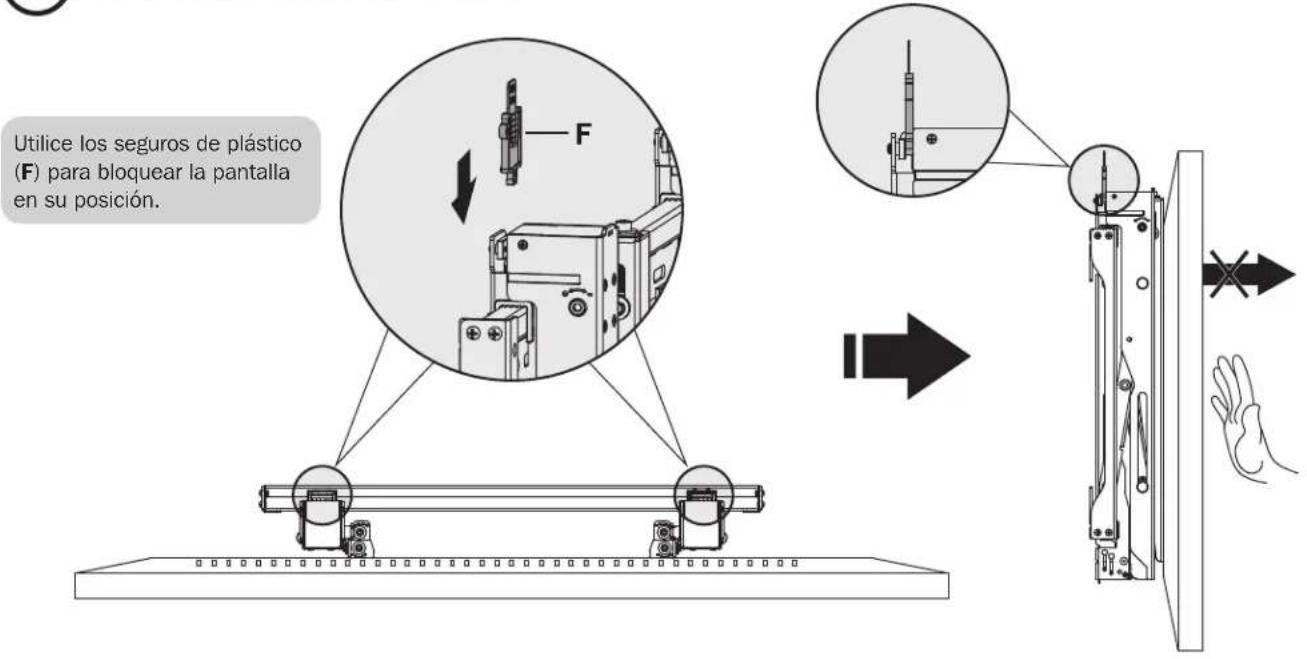

Asegure y Bloquee la Pantalla

• Comprue a intervalos regulares (al menos tristernalmente) que el sope este bien instalado y sea seguro para usarse.
• Si Tiene una pregunta, visite por favor a www.triplite.com/support.
