DMCSD3545M - Meuble TV Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuble TV mobile pour écran plat double
Marque	Tripp Lite
Modèle	DMCSD3545M
Compatibilité VESA	200x200, 300x200, 300x300, 400x200, 400x300, 400x400
Nombre d'écrans supportés	2 écrans plats
Matériau	Métal et plastique
Hauteur réglable	Oui, colonnes télescopiques avec broche de verrouillage
Étagères incluses	Étagère pour DVD, étagère pour caméra
Gestion des câbles	Oui, avec couvercles de câble
Roulettes	4 roulettes avec freins et réglage en hauteur
Utilisation	Intérieur uniquement
Garantie	5 ans limitée
Entretien recommandé	Vérifier la sécurité tous les 3 mois
Assistance	www.triplite.com/support
Contenu de l'emballage	Colonnes, bases, étagères, plaque universelle, supports, vis, clé hexagonale

FOIRE AUX QUESTIONS - DMCSD3545M Tripp Lite

Quel est le poids maximum supporté par le meuble TV DMCSD3545M ?

Le manuel ne spécifie pas de charge maximale exacte, mais il est conçu pour deux écrans plats. Assurez-vous que le poids total de l'équipement ne dépasse pas la capacité indiquée sur l'emballage ou contactez Tripp Lite.

Comment ajuster la hauteur des colonnes ?

Tirez la broche vers l'extérieur tout en soulevant la colonne intérieure jusqu'à la hauteur souhaitée, puis relâchez la broche pour verrouiller. Ajustez avant d'installer les écrans.

Quels types d'écrans sont compatibles ?

Les écrans plats avec des motifs de trous VESA 200x200, 300x200, 300x300, 400x200, 400x300 et 400x400 mm sont compatibles.

Le meuble peut-il être utilisé à l'extérieur ?

Non, ce produit est conçu pour une utilisation intérieure uniquement. L'utilisation en extérieur peut entraîner une défaillance ou des blessures.

Comment installer les supports d'adaptateur sur un écran à dos plat ?

Choisissez les vis et rondelles appropriées en fonction de votre écran, puis vissez les supports d'adaptateur sur l'arrière de l'écran. Serrez sans trop forcer.

Que faire si une pièce est manquante ?

Consultez la liste de vérification des composants dans le manuel. Si une pièce est manquante ou défectueuse, visitez www.triplite.com/support pour obtenir de l'aide.

Comment entretenir le meuble TV ?

Vérifiez tous les trois mois que toutes les fixations sont serrées et que le support est sûr. Nettoyez avec un chiffon doux et sec.

Quelle est la durée de la garantie ?

Tripp Lite offre une garantie limitée de 5 ans à compter de la date d'achat initiale, couvrant les défauts de matériaux et de fabrication.

Comment fixer les écrans à la plaque universelle ?

Après avoir monté les supports d'adaptateur sur les écrans, accrochez les écrans sur la plaque universelle et serrez les vis de fixation.

Le meuble peut-il supporter des écrans incurvés ?

Le manuel ne mentionne que les écrans plats. Pour les écrans incurvés, vérifiez la compatibilité VESA et le poids, ou contactez Tripp Lite.

MODE D'EMPLOI DMCSD3545M Tripp Lite

Manuel de l'utilisateur

Chariot mobile pour écran plat double

Modèle :DMCSD3545M

200 × 200 / 300 × 200

300 × 300 / 400 × 200

400 × 300 / 400 × 400

English 1 • Espanol 17 • Pyszczny 49 • Deutsch 65

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

REMARQUE: Lire le manuel d'instructions dans son intégrality avant de commencer l'assemblage et l'installation.

AVENTISSEMENT

• Ne pasCOMMencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le present manuel. Pour toute question concernant les instructions ou les avertissements, visitor www.triplite.com/support.
• Ce produit a été concu pour être installé et utilise UNIQUEMENT comme spécifique dans le present manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
• Ce produit ne devrait etre instalé que par une personne ayant de bonnes aptitudes en mécanique et une experience de base en construction de même qu'une pleine connaissance du present manuel d'instructions.
• S'assurer que le produit peut supporter sans risque la charge combinée de l'équipment et de tout le matériel et les composants attachés.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever etmettre en place l'équipement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et/ou des lésions corporelles.

Garantie

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avéré défectieux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou replacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE OU CELA EST INTERDIT PAR LA LOI EN VIGUEUR, Toute GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet apparéil est approprié, ajustat et sur pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

liste de vérification des composants

IMPORTANT : S'assurer d'avoir reçu toutes les pieces conformément à la liste de vérification des composants avant derialcder à l'in installation. Si des pieces sont manquantes ou defectueuses, visitor www.triplite.com/support pour obtenir de I'aide.

A

Couvercle en plastique gauche

B

Couvercle en plastique de droite

C

Base du milieu

D

Étagère pour DVD

E

Plaque universelle

F

Couvercles supérieurs

G

Couvercles de cable

H

Colonne de gauche

1

Colonne de droite

J

Supports d'adaptateur gauche

K

Supports d'adaptateur de droite

L

Étagère pouramera

M

Plaque de connexion

N

Traverse

0

Barre de support

P

Base gauche

Q

Base droite

liste de vérification des composants

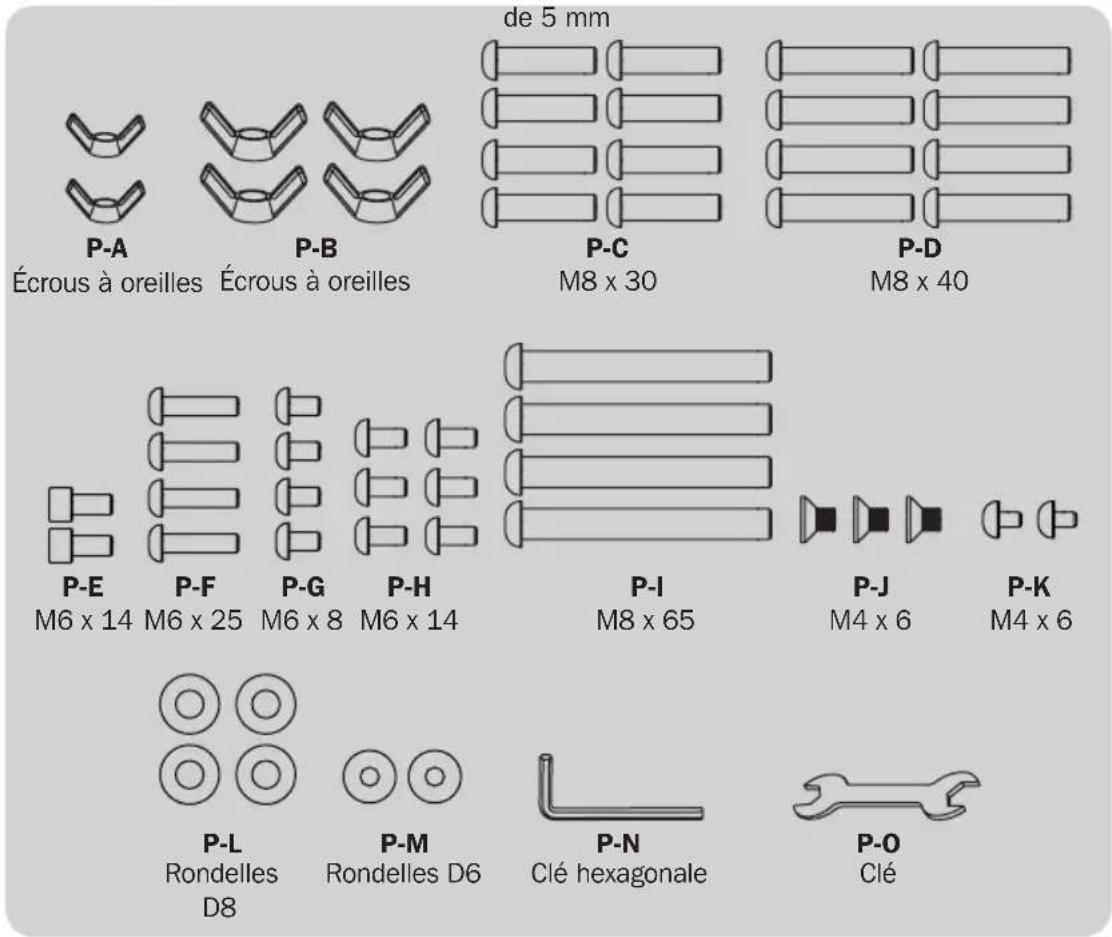

Emballage P

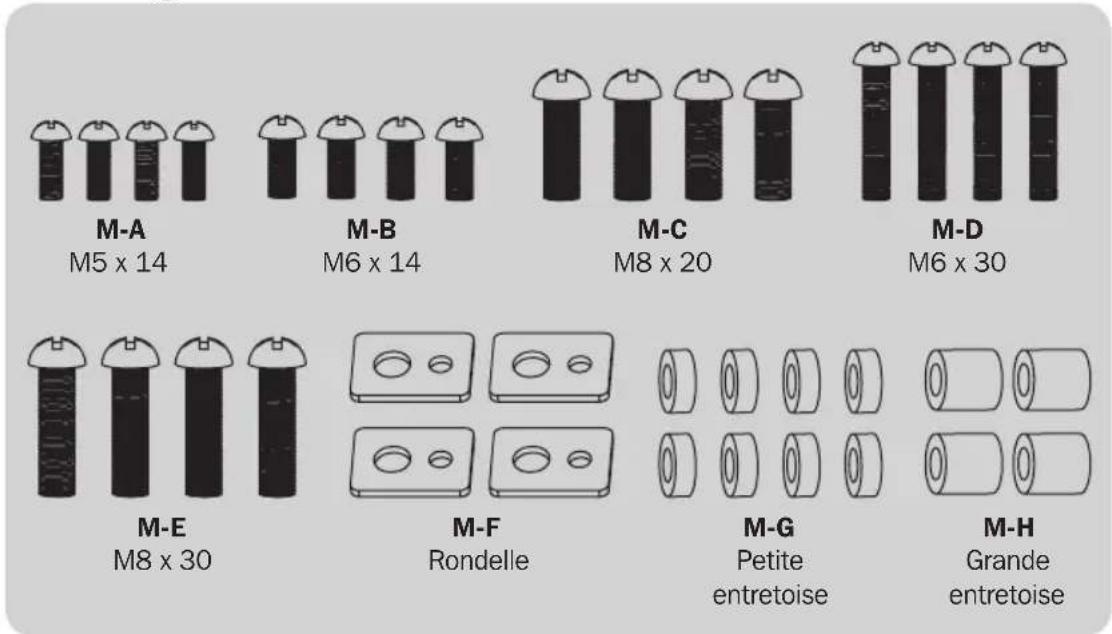

Emballage M

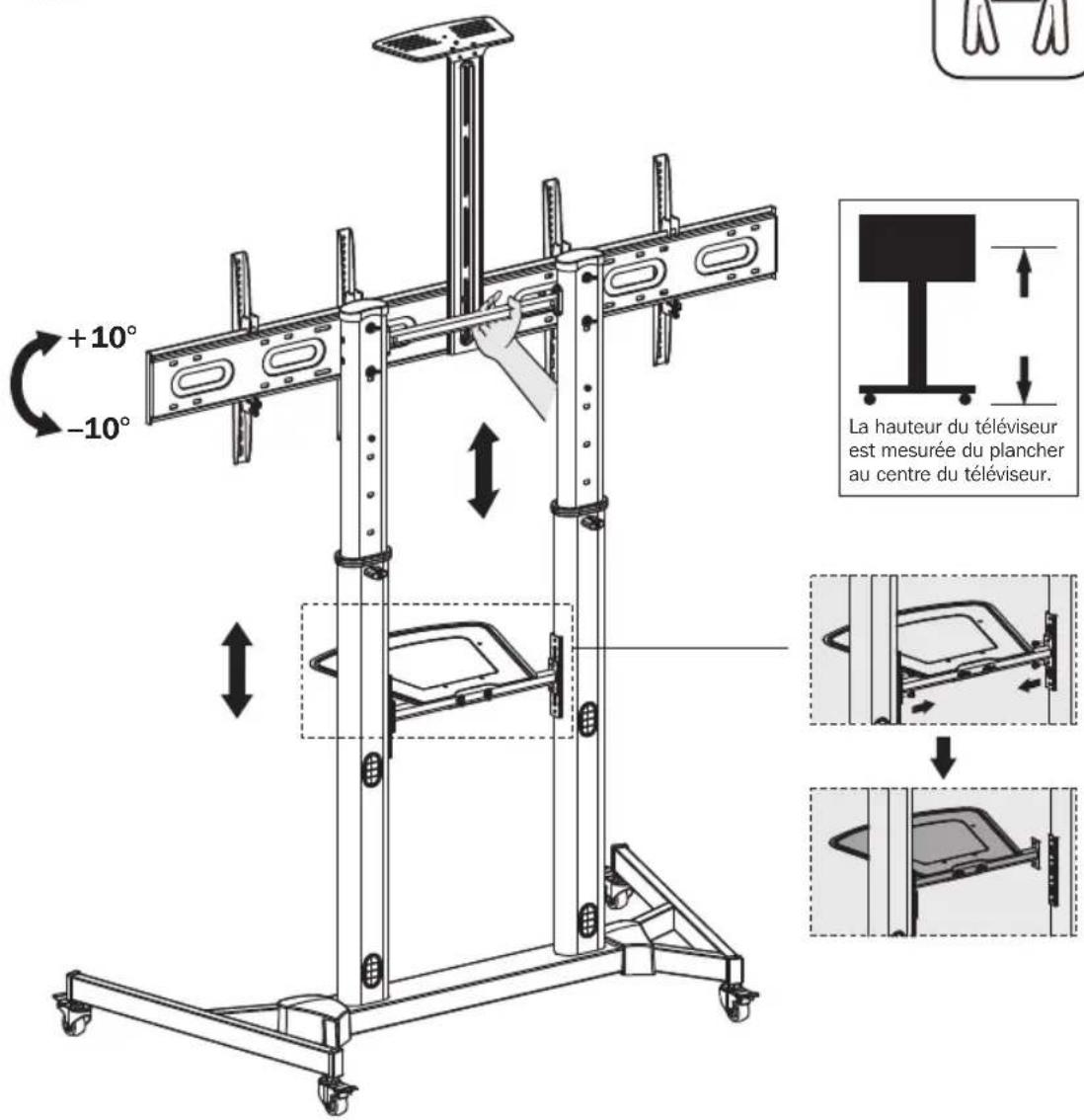

Assemblage

1) Assemblage de la base

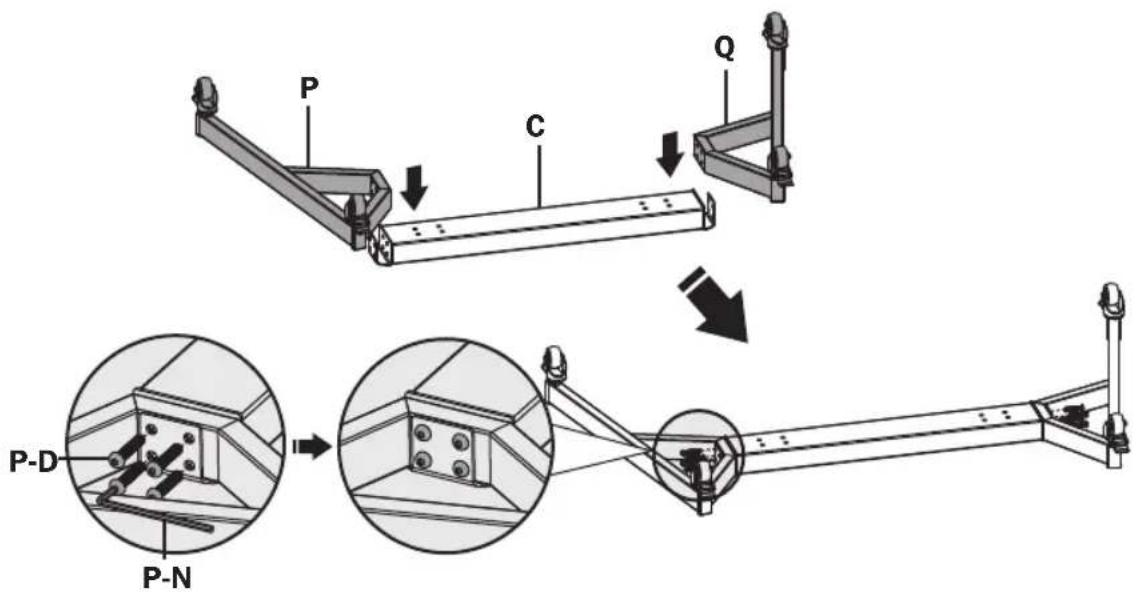

À l'aide de vis M8 x 40 (P-D) et d'une clé hexagonale de 5 mm (P-N), fixer la base de droite à la base du milieu. Répéter cette étape pour la base gauche.

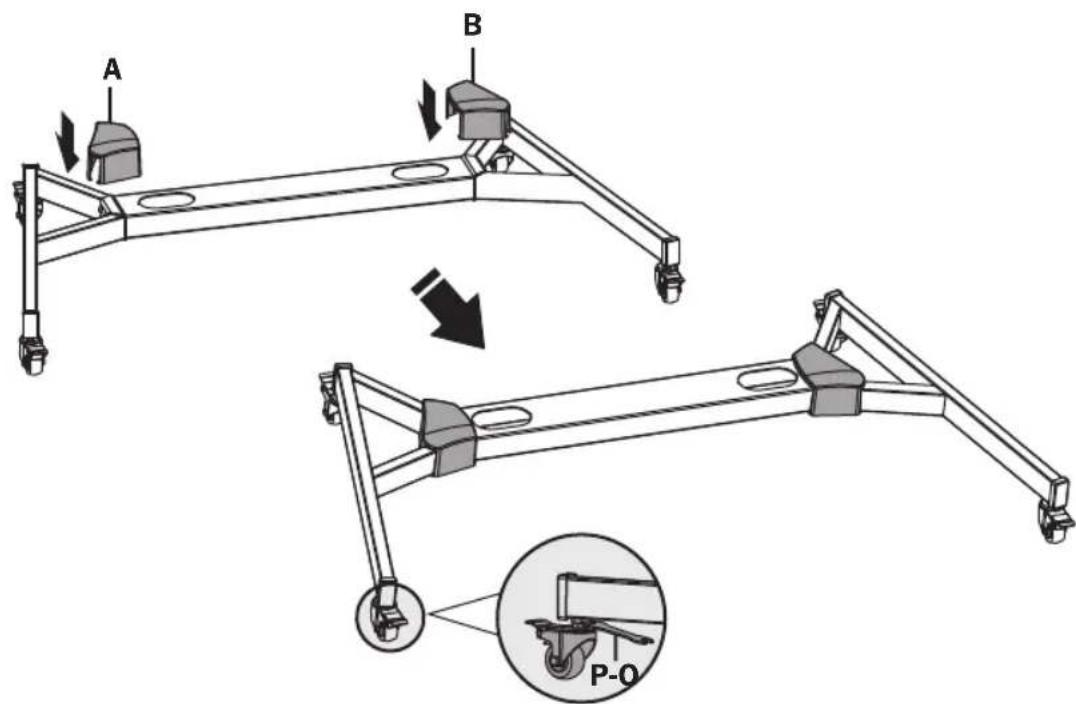

Remarque: Barrer les freins sur les roulettes pour éviter tout mouvement soudain pendant l'installation. Chaque roulette peut être ajustée indépendamment pour le réglage fin. Tourner légrement l'écrou de chaque roulette pour lever ou abaisser la base.

Assemblage

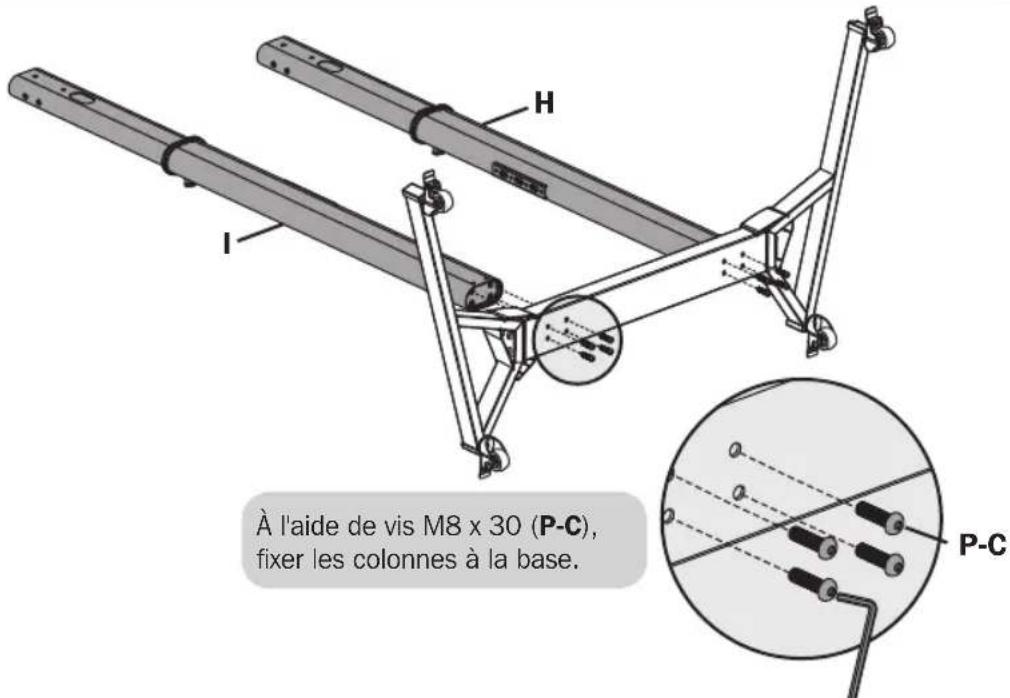

Fixation des colonnes à la base

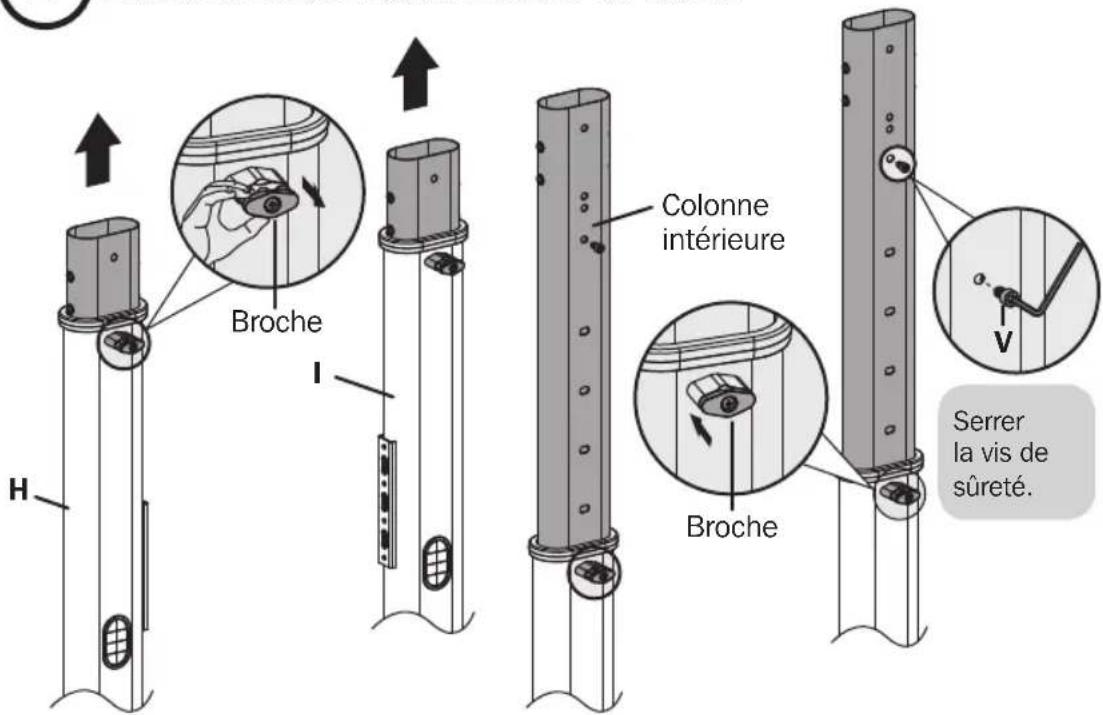

Tirer la broche vers l'extérieur tout en soulevant la colonne interieure jusqu'à ce que la colonne interieure se trouve à la hauteur souhaitée. Relâcher la broche pour fixer en place.

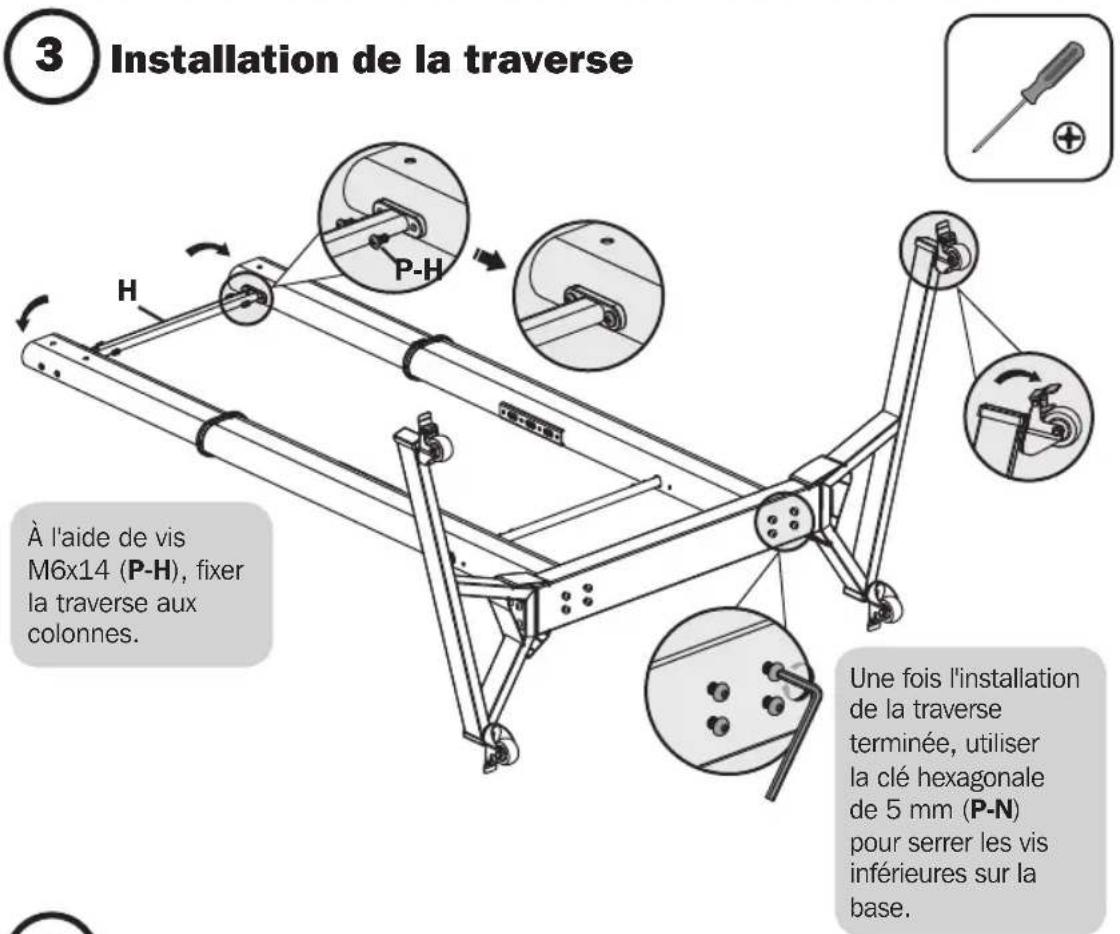

Assemblage

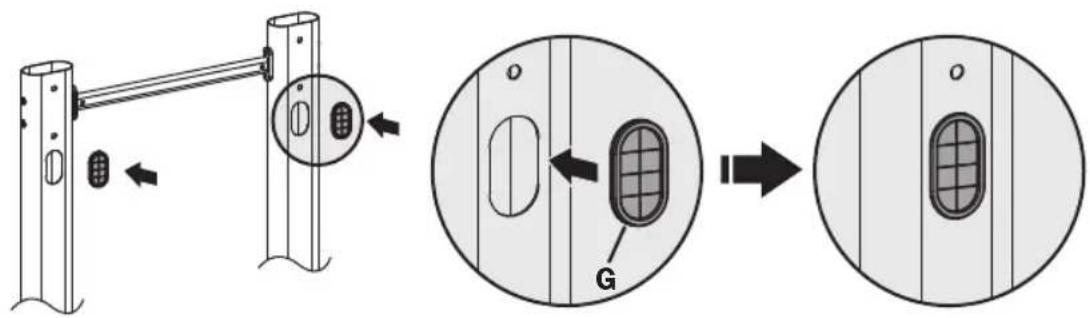

4 Installation des couvercles de cable

Assemblage

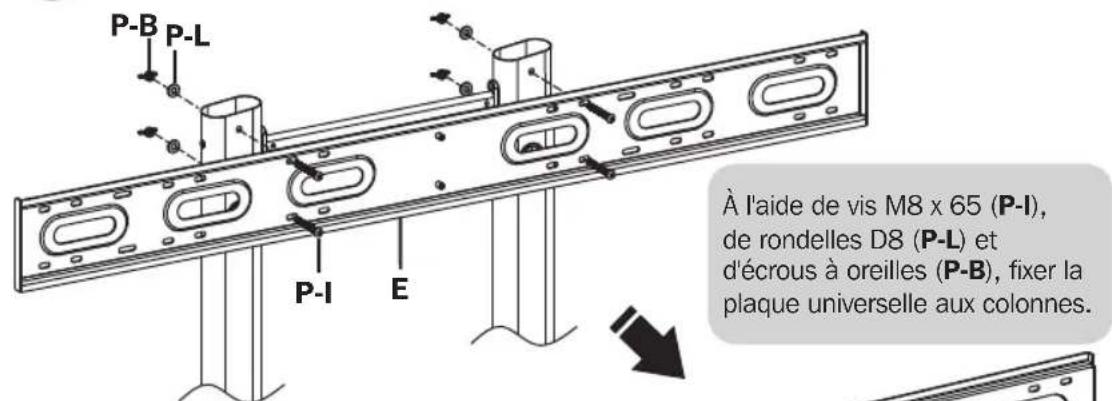

5 Installation de la plaque universelle

Assemblage

6 Installation des supports d'adaptateur

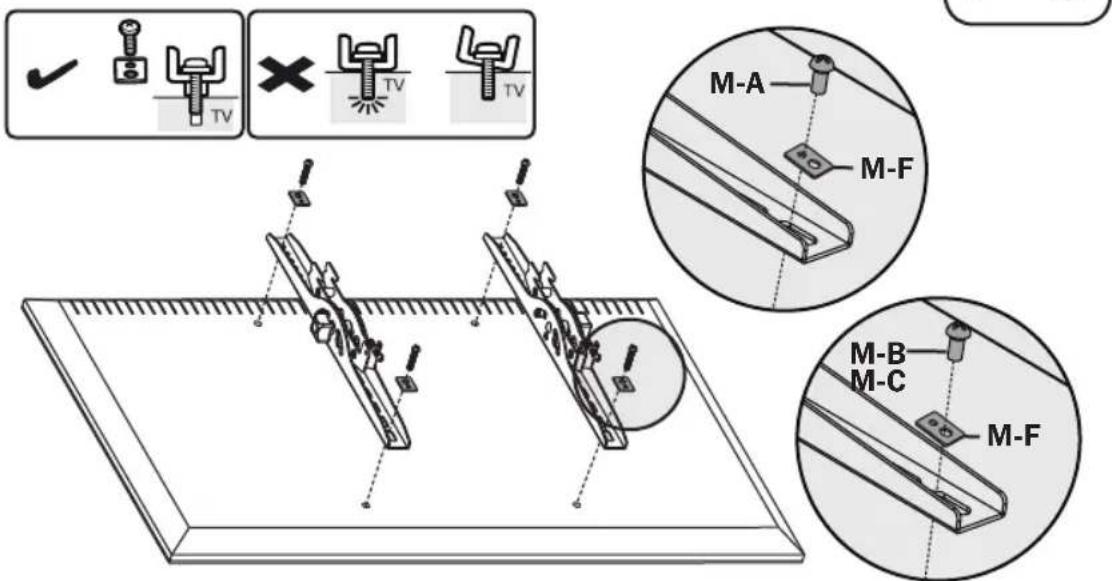

(6a) Installation des supports d'adaptateur

Pour les écrans à dos plat

Remarque : Choisir les vis et les rondelles appropriees en fonction du type d'écran.

• Visser les supports d'adaptateur sur l'écran.

Serrer toutes les vis, mais sans trop serrer.

Assemblage

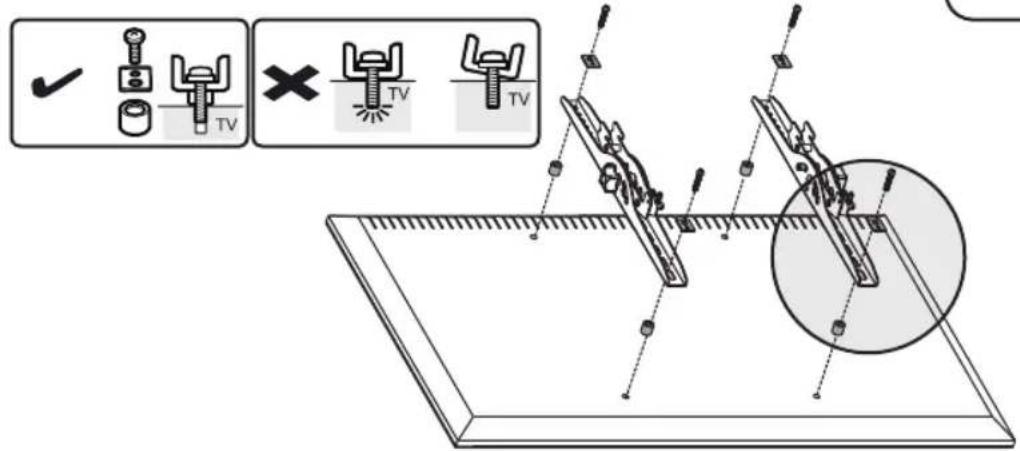

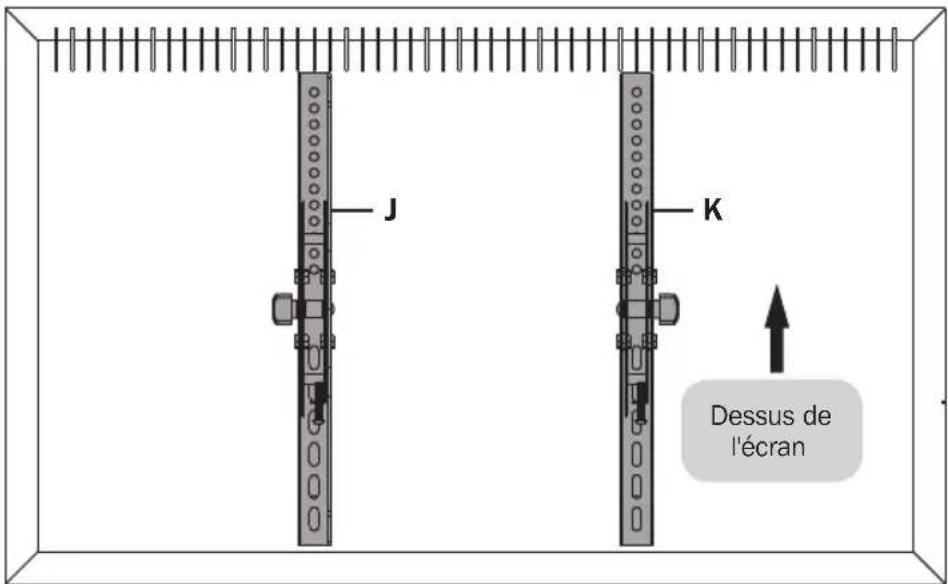

Installation des supports d'adaptateur

Pour les écrans à dos encastré ou pour acceder aux entrées A/V

Remarque : Choisir les vis, les rondelles et les entretoies appropriees (le cas échéant) en fonction du type d'écran.

• Visser les supports d'adaptateur sur l'écran.

Serrer toutes les vis, mais sans trop serrer.

Assemblage

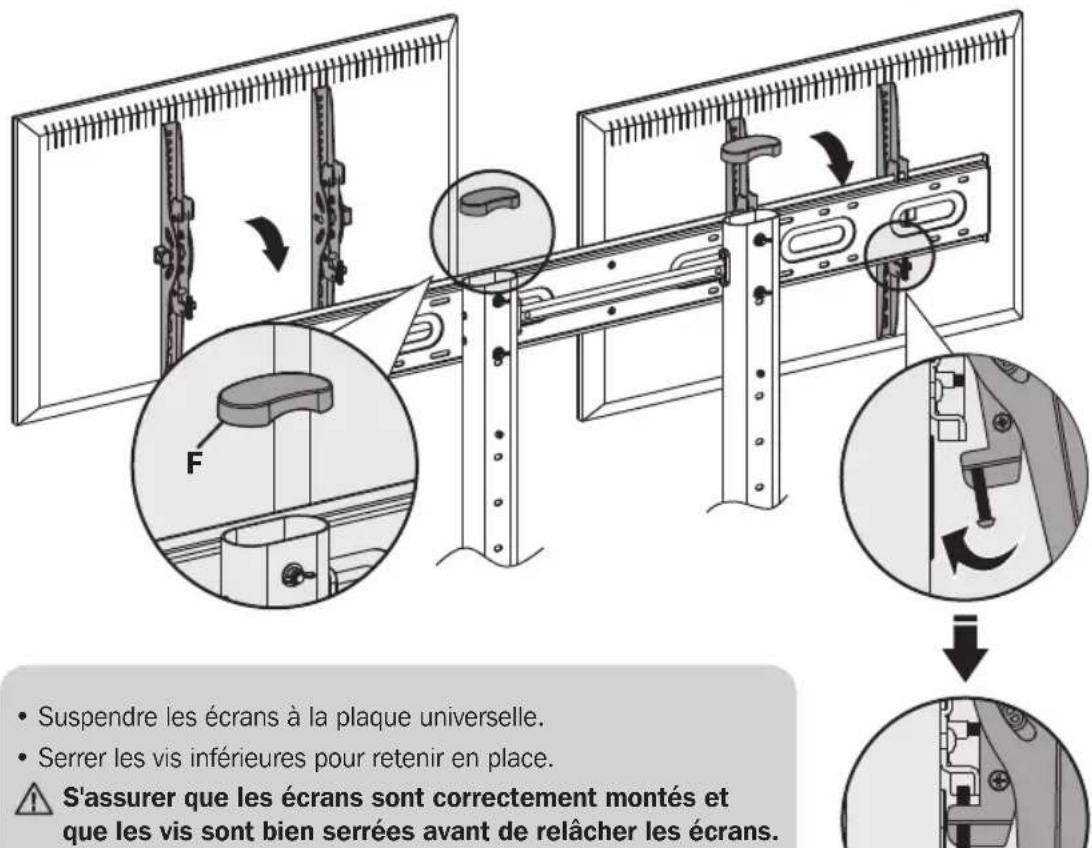

7 Fixation des écrans à la plaque universelle

Assemblage

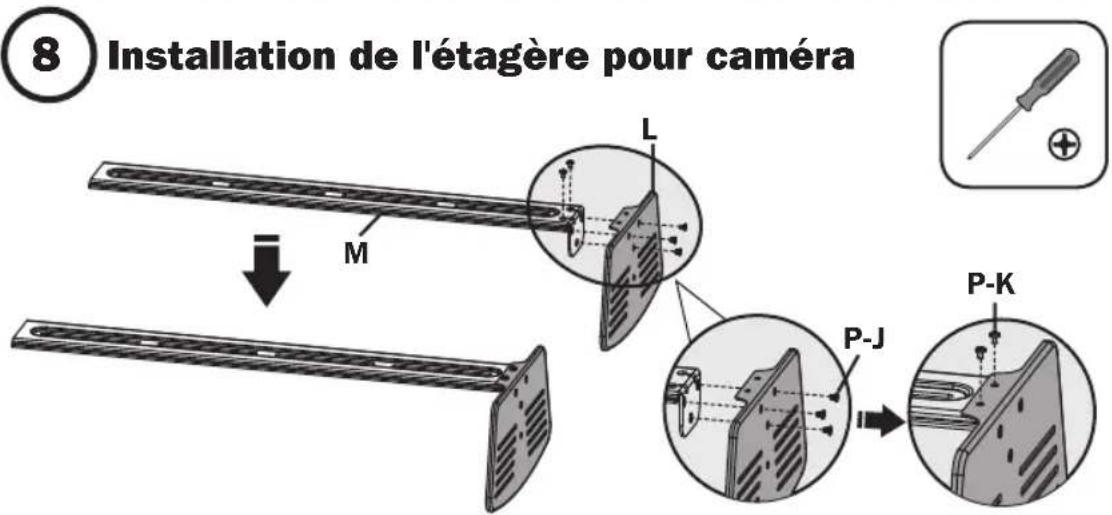

A l'aide de vis M4 x 6 (P-J) et (P-K), fixer l'étagère pouramera à la plaque de connexion.

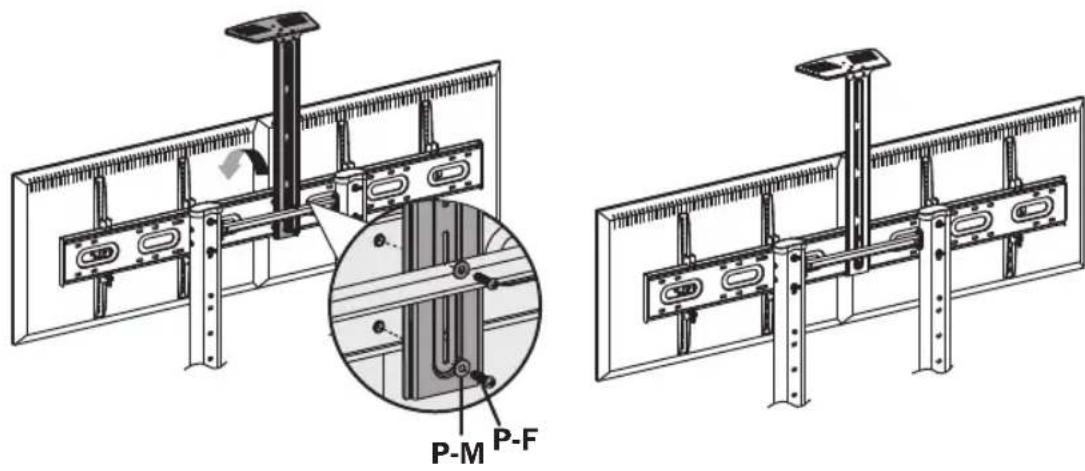

À l'aide de vis M6 x 25 (P-F) et de rondelles D6 (P-M), fixer la plaque de connexion à la plaque universelle.

Assemblage

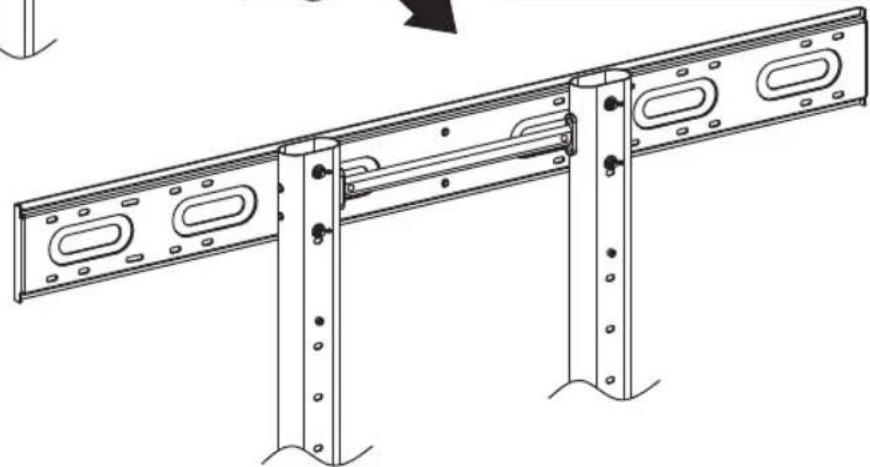

À l'aide de vis M6 x 8 (P-G), fixer la barre de support aux colonnes à la position désirée.

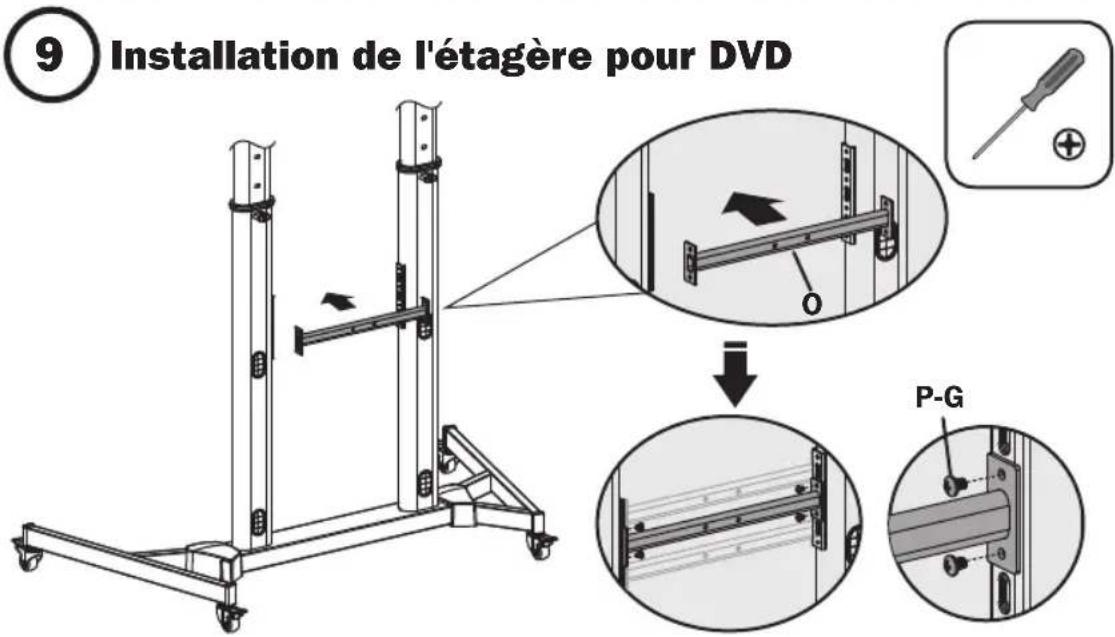

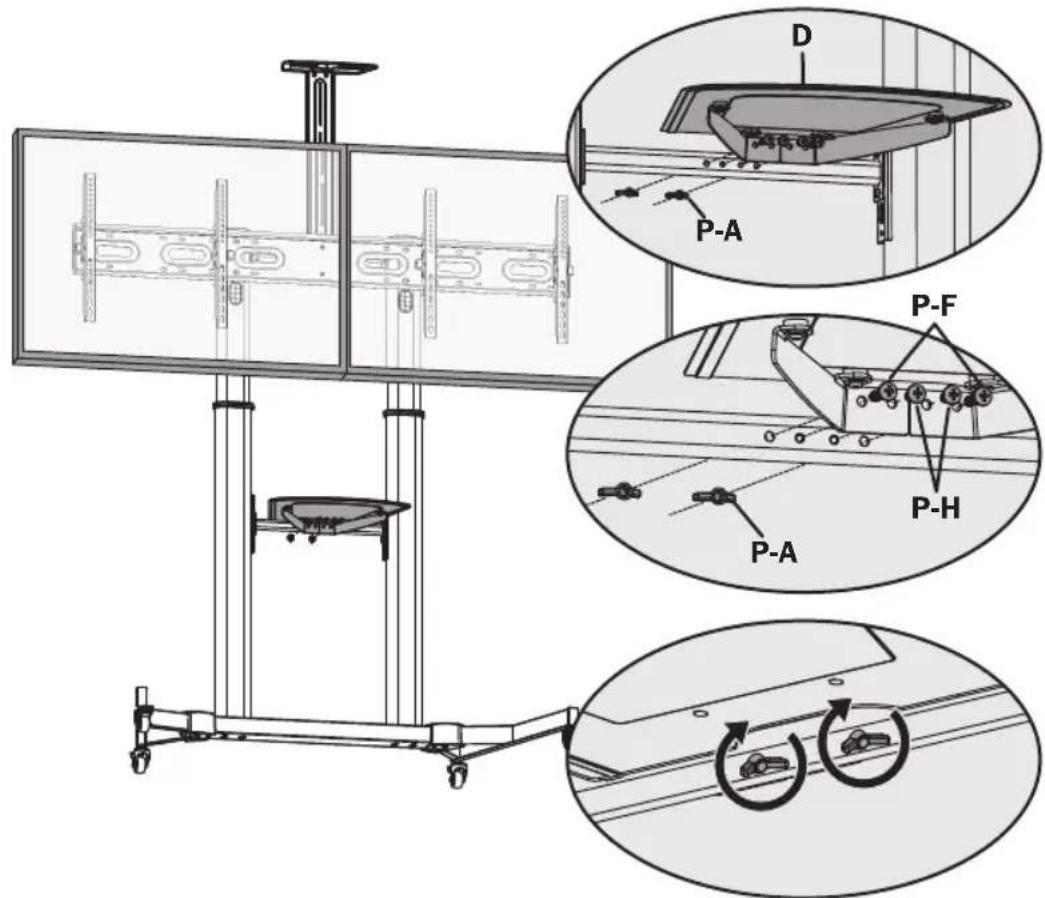

À l'aide de vis M6 x 25 (P-F), de vis M6 x 8 (P-H) et d'écrous à oreilles (P-A), fixer l'étagère pour DVD à la barre de support.

Assemblage

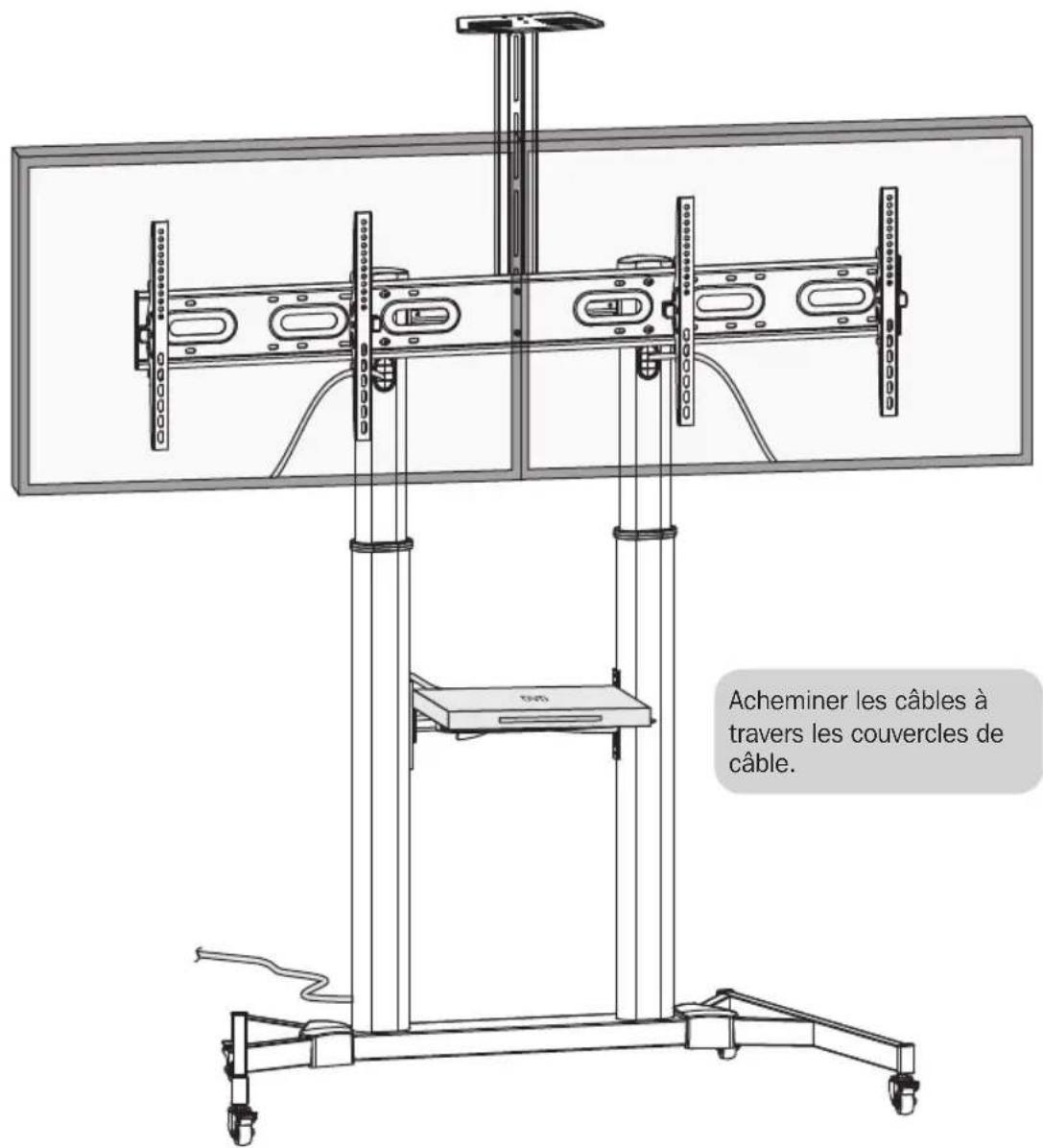

10 Gestion des cables

Assemblage

11 Réglage

• Ajuster les colonnes à la hauteur désirée avant d'insteller l'écran.
• Si la hauteur des colonnes doit être ajustée une fois l'installation de l'écran terminée, retirer d'abord l'étagère pour DVD, puis ajuster les colonnes à la hauteur désirée.

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sure et sécurité (au moins tous les trois mois).
• Pour toute question, visitor www.triplite.com/support.

1) Montage des Sockels
