BEDIENUNGSANLEITUNG DMCSD3545M Tripp Lite

Dualer Rollstandener für Flachbildschirme

Modell:DMCSD3545M

200x200 / 300x200

300x300/400x200

400x300 / 400x400

English 1 • Espanol 17 • Français 33 • Yüscký 49

Copyright © 2019 Tripp Lite. Alle Rechte vorbehalten.

HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

WARNING

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in thisem Handbuch gelesen und verstanden haben. Sollen Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sieitte www.triplite.com/support.
• Dieses Produkt wurde so entwickelt, dass es NUR wie in dieser Bedienungsanleitung angegeben installiert und verwendet werden damit. Die unsachgemäß Installation thesese Produkte kann zu Schaden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mit eigenen Montagefähigkeiten und Grunderführung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sicher, dass die Einheit das Gewicht des Geräts sowie das zugehörige Material und ähnliche zugehörigen Komponenten/TRagen kann.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sichere anzuheiten und zu positionieren.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung theses Produktes im Freien kann zu Fehlfunktionen und/oder Verletzungen führen.

Garantie

5 Jahre eingeschränkte Garantie

Der Verkauf garantiert für einen Zeitraum von fülf Jahren ab Kaufdatum, dass das Produkt weder Materialnoch Herstellungsehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in thisem Zeitraum Material- oder Herstellungsehler aufweist, kann der Verkauf dere此种 Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄllen, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEM GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIese GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHÄDEN UND BEILAUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beilaufig entstandenen Schaden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen fur Sie möglicherweise nicht zutreffend. Diese Garantie gibtlichen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

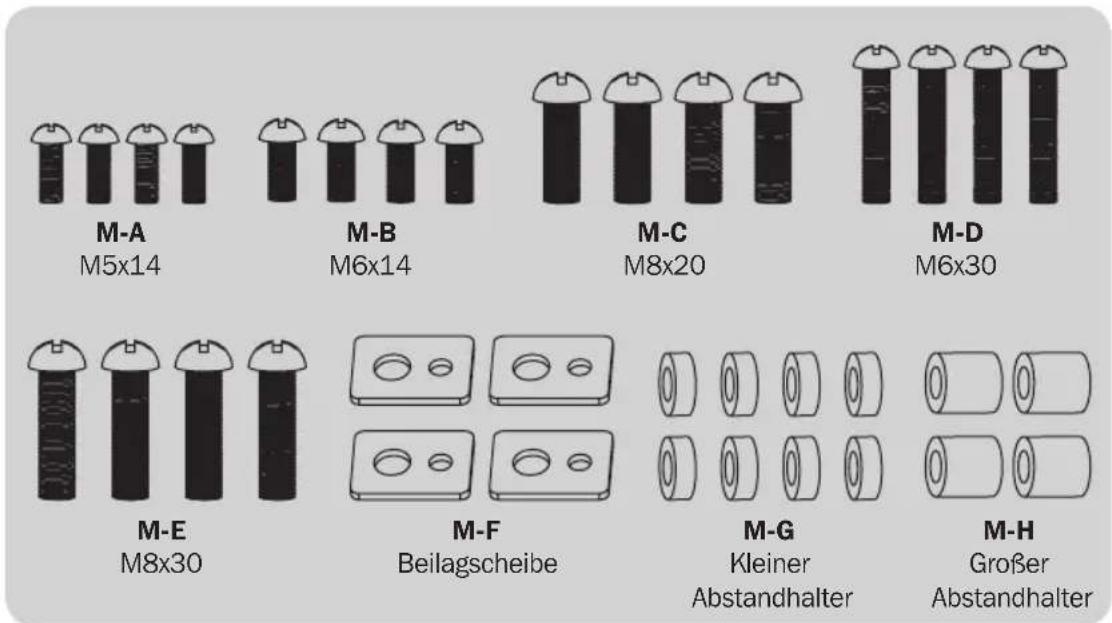

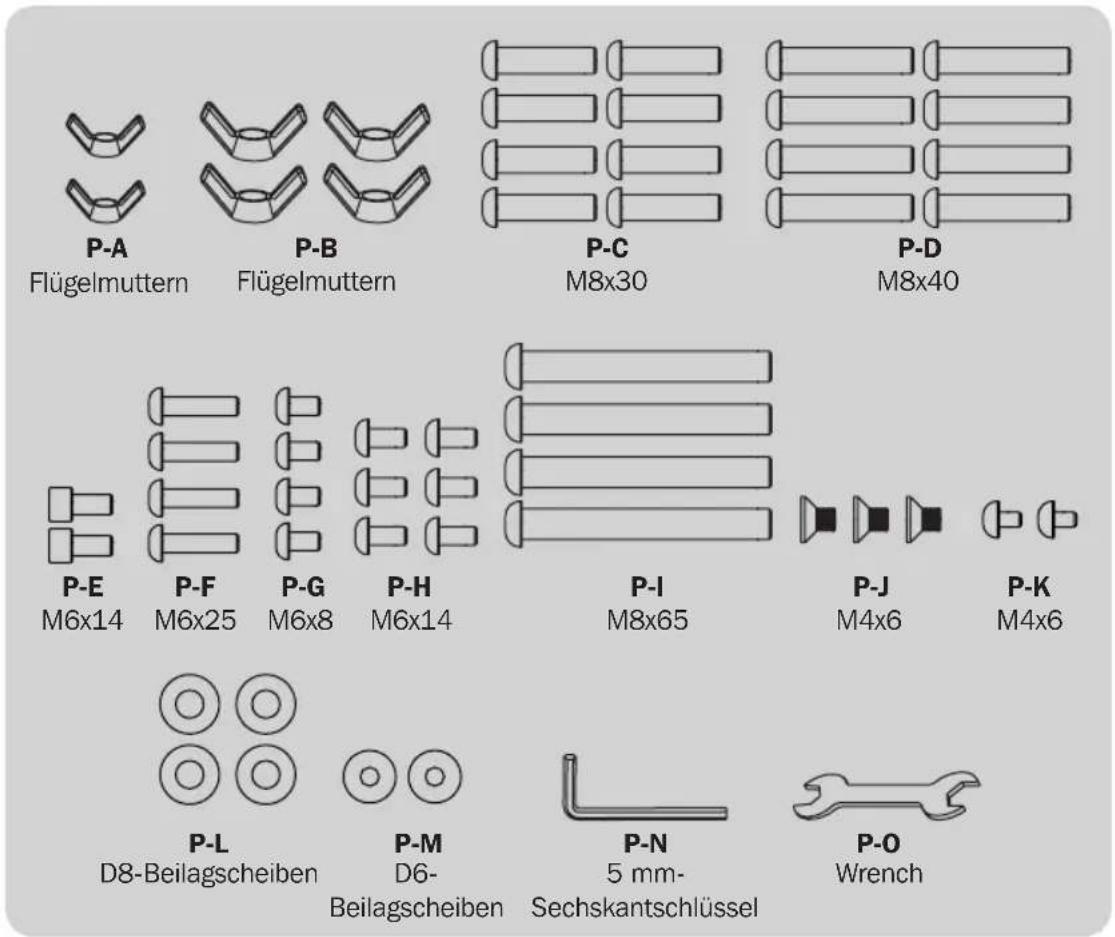

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Sollen Teile beschädigt oder nicht vorhanden sein, besuchen Sie www.triplite.com/support.

A

B

C

D

Linke Rechte Kunststoffabdeckung Kunststoffabdeckung

Mittelsockel

DVD-Regal

E
Universalplatte

F
Abdeckungen

G
Kabelabdeckungen

H
Linke Säule

1
Rechte Säule

J
Linke Adapterhalterungen

K
Rechte Adapterhalterungen

L

Kamereregal
M
Verbindungsplatte

N
Querschiene
0
Haltevorrichtung

P
Linker Trager

Q
Rechter Träger

Komponentenliste

Paket P

Paket M

Montage

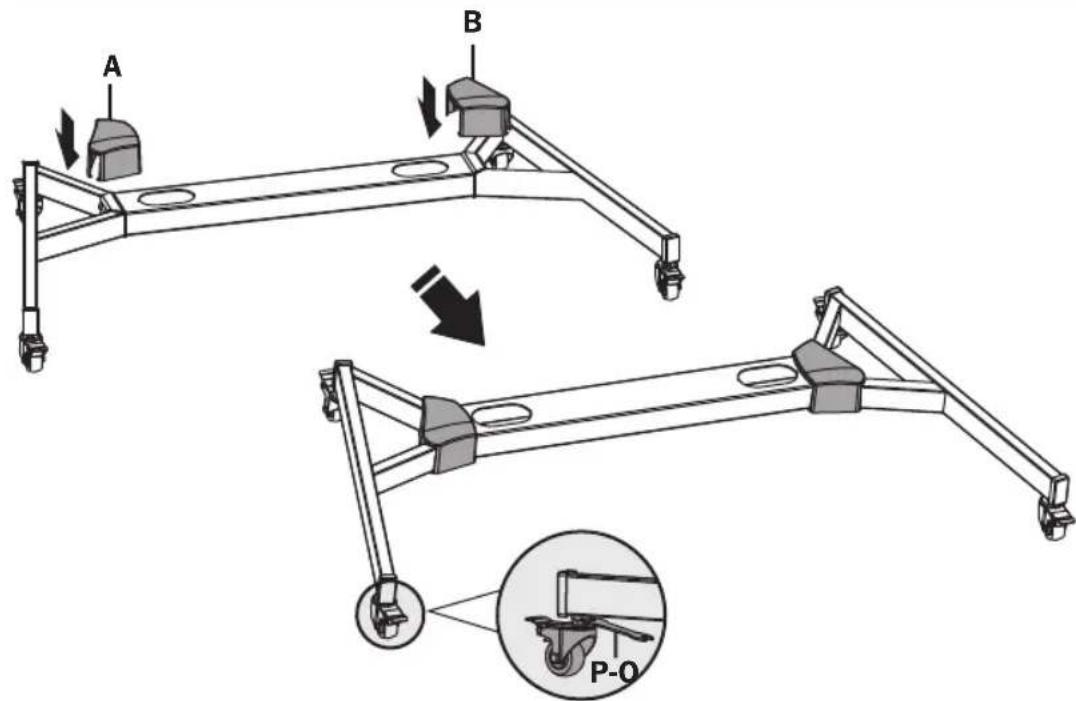

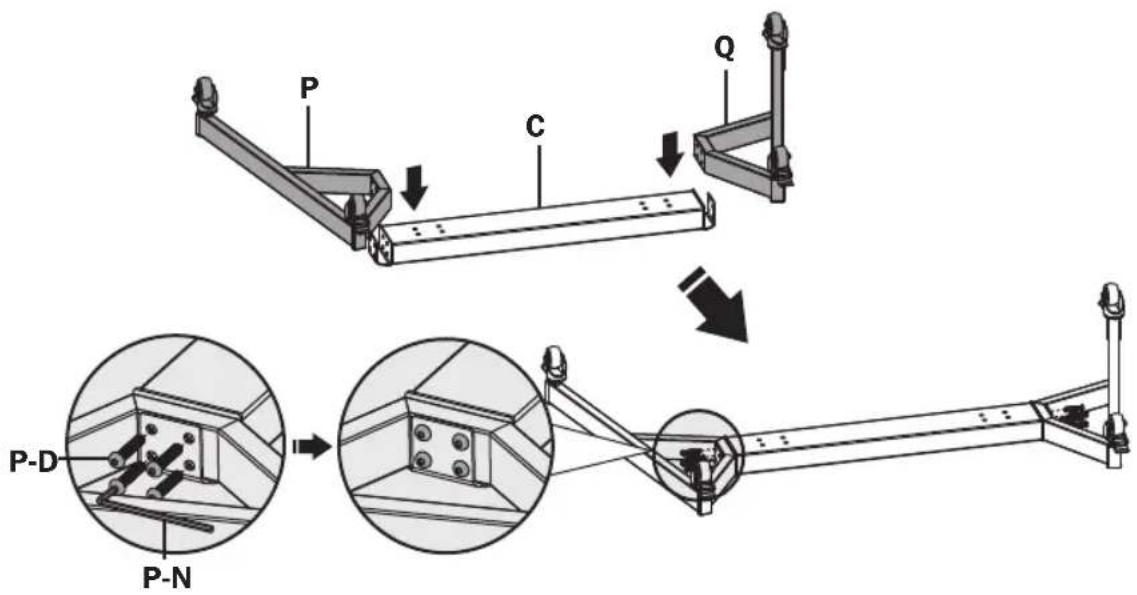

Befestigen Sie den rechten Träger mit Hilfe von M8x40-Schrauben (P-D) und dem 5 mm-Sechskantschlussel (P-N) am Mittelsockel. Wiederholen Sie diesen Schritt mit dem linken Träger.

Hinweis: Stellen Sie die Bremsen an den Rollen fest, um plötzliche Bewegungen während der Montage zu vermeiden. Die Rollen setzen sich zur Feinabstimmung unabhängig voneinander justieren. Drehen Sie jeder Laufrollenmutter möglich, um den Mittelsockel zu senken oder anzuheiten.

Montage

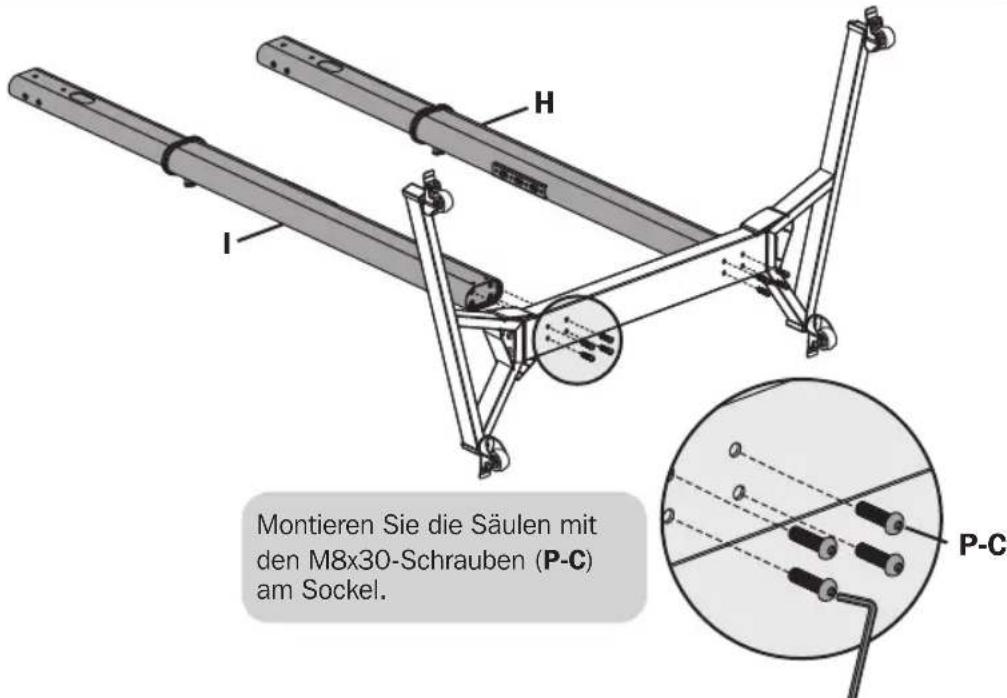

Montage der Säulen am Sockel

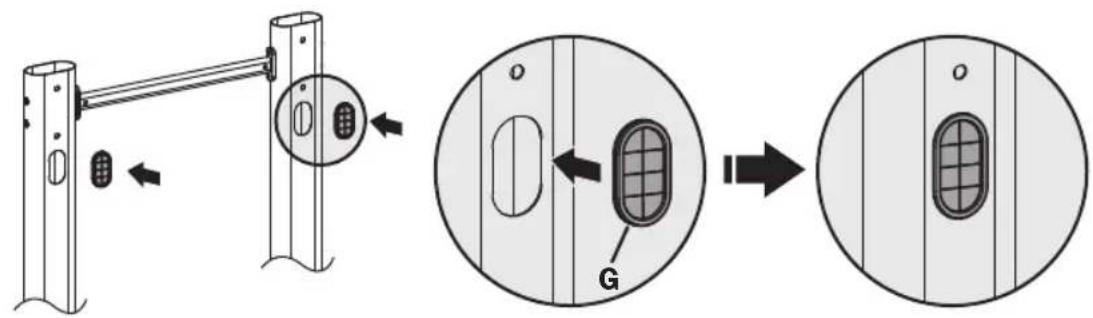

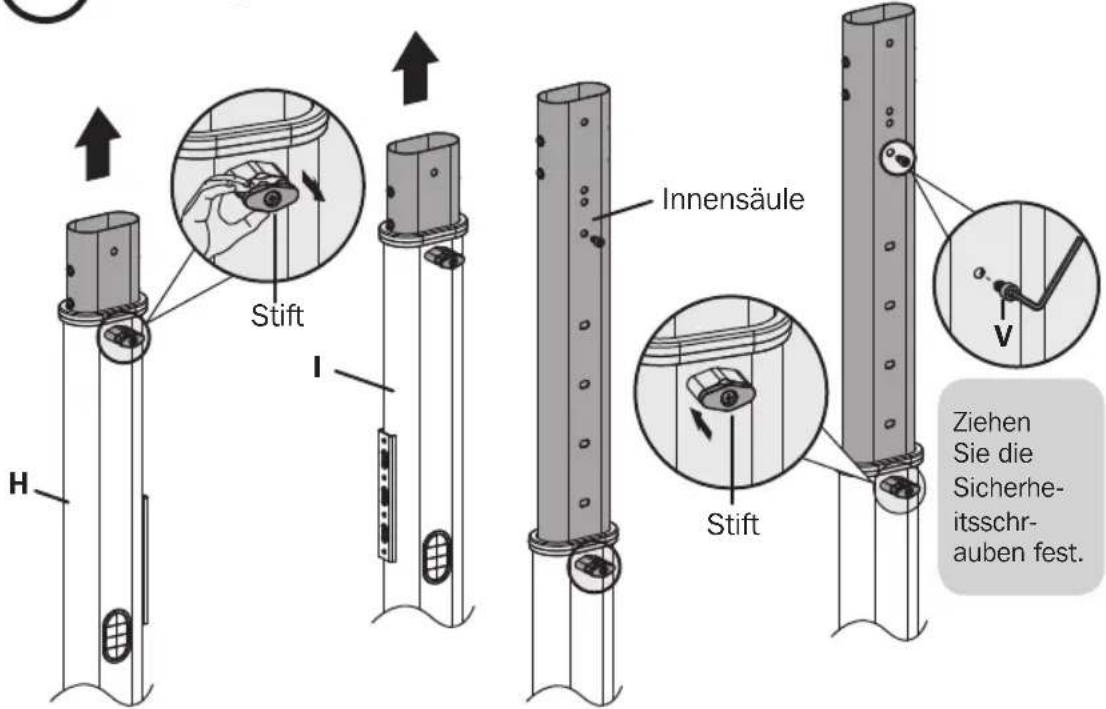

Ziehen Sie den Stift nach außen und haben Sie gleichzeitig die Innensäule an, bis sich diese auf der gewündsten Höhe befindet. Lassen Sie den Stift los, umihn zu sichern.

Montage

Montage

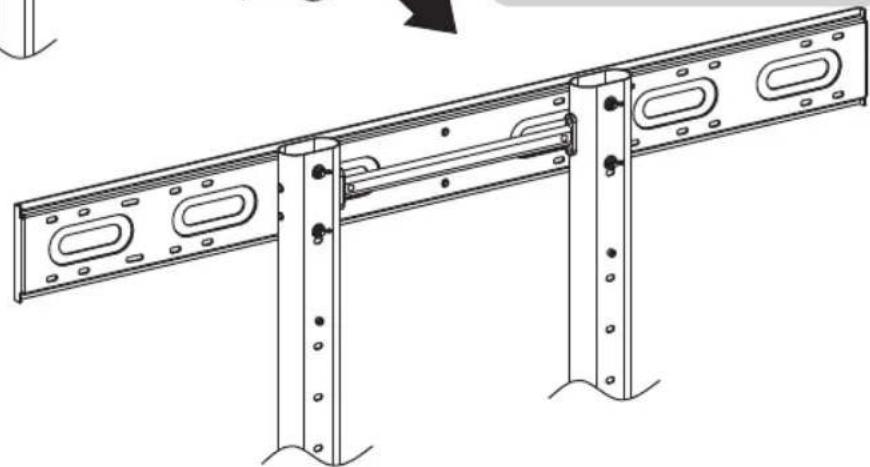

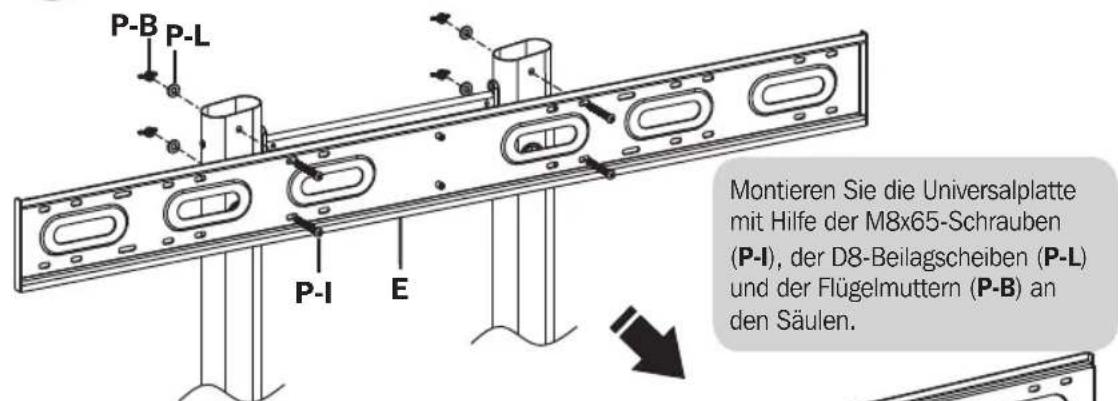

5 Installation der Universalplatte

Montage

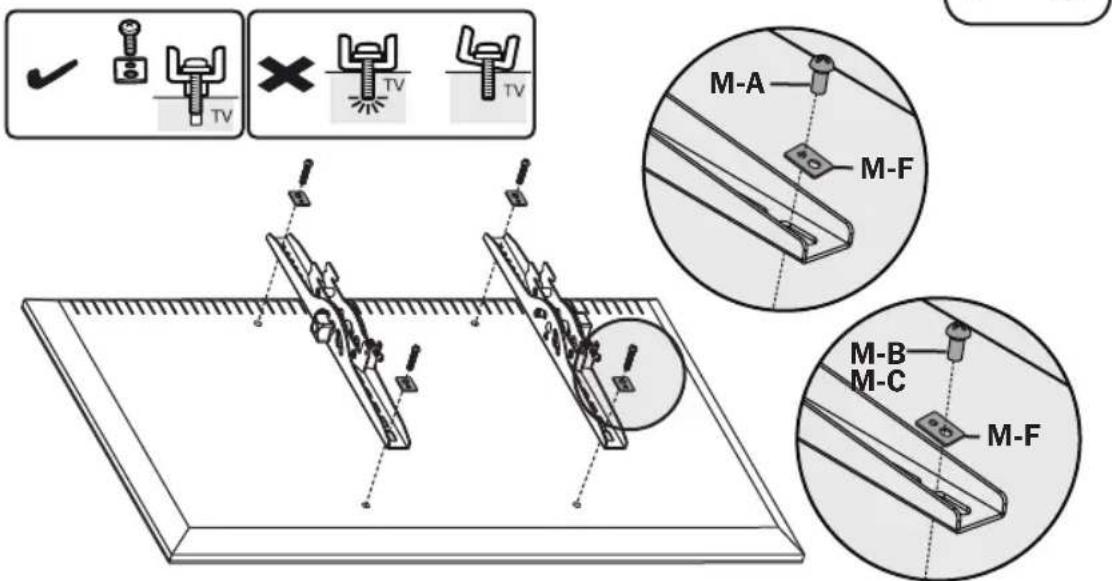

6 Montage der Adapterhalterungen

6a

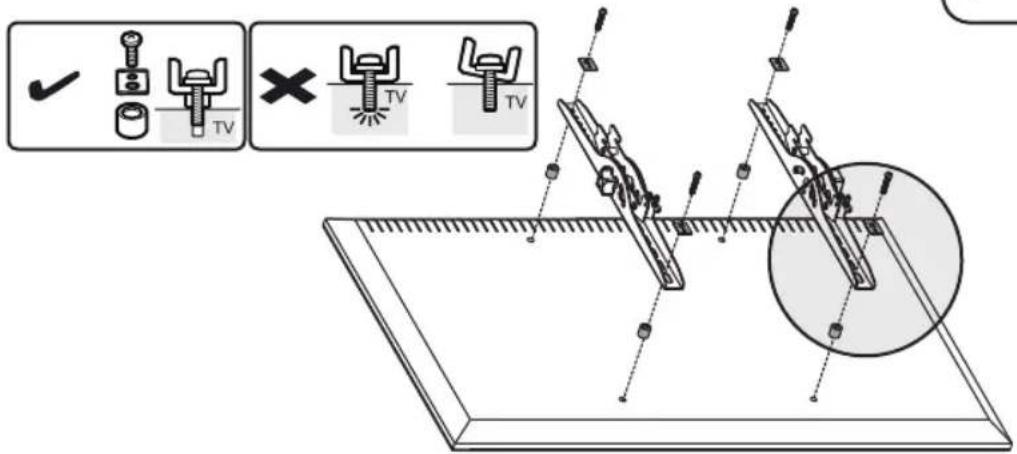

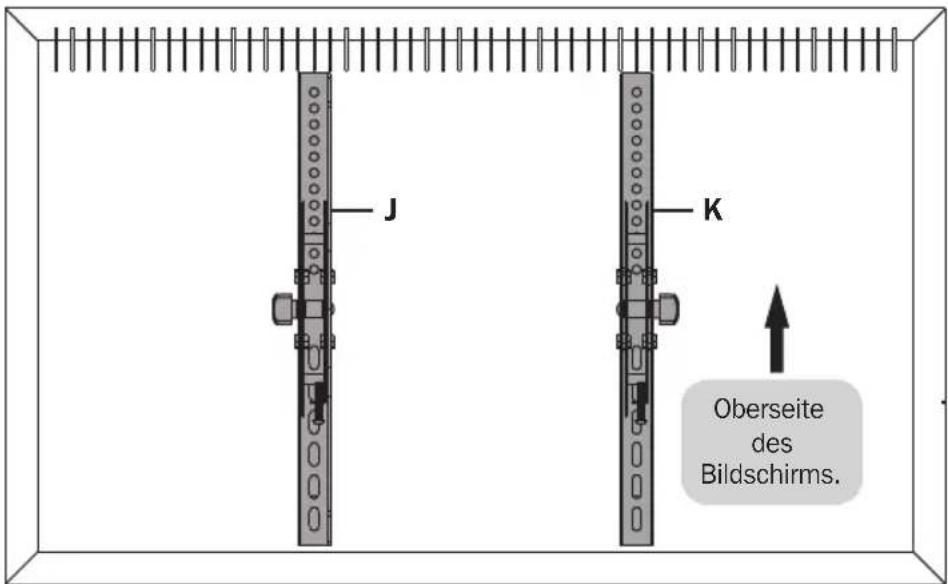

Montage der Adapterhalterungen

Für Flachbildschirme

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben und Beilagscheiben.

• Schrauben Sie die Adapterhalterungen am Bildschirm fest.

Ziehen Sie die Schrauben fest, aber nicht zu fest an.

Montage

Montage der Adapterhalterungen

Für Bildschirme mit vertiefter Rückseite oder den Zugriff auf A/V-Eingänge

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

• Schrauben Sie die Adapterhalterungen am Bildschirm fest.

Ziehen Sie die Schrauben fest, aber nicht zu fest an.

Montage

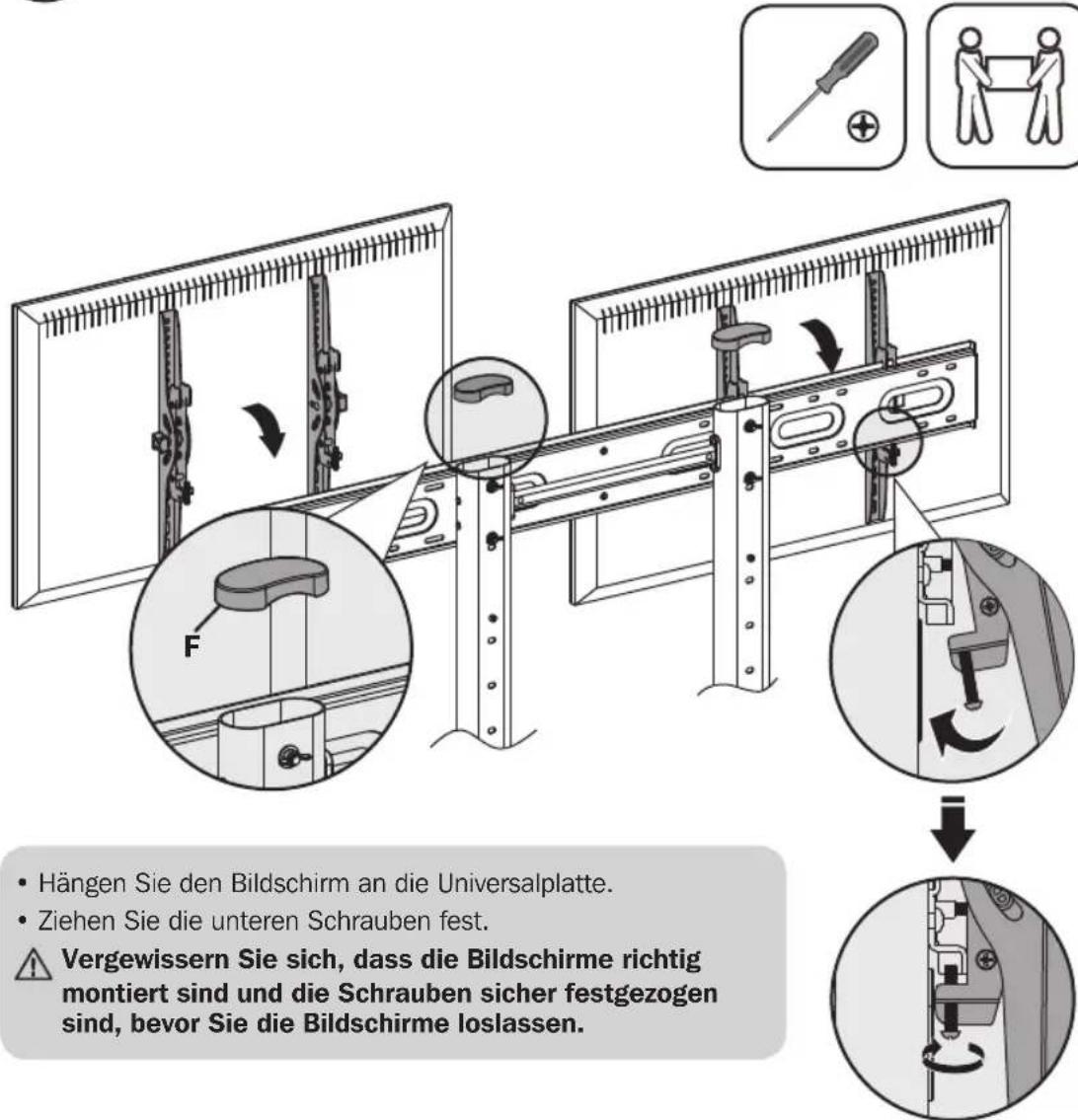

7 Bringen Sie den Bildschirm an der Universalplatte an.

Montage

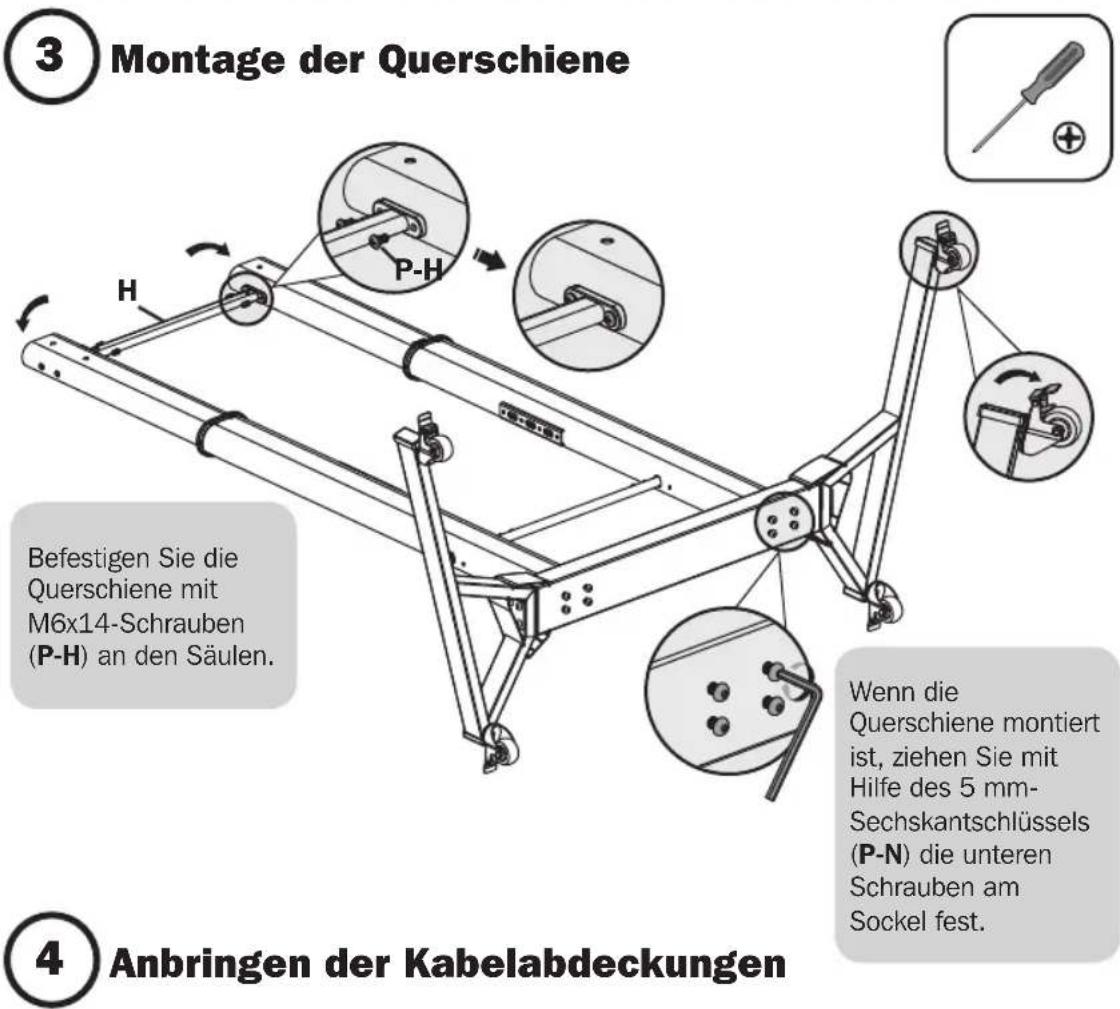

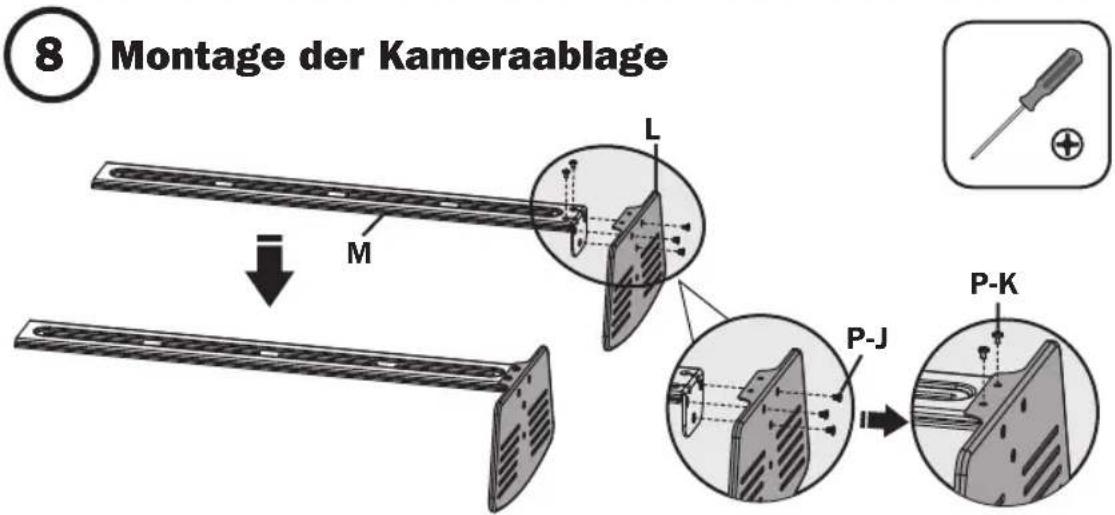

Befestigen Sie die Kameraablage mit M4x6-Schrauben (P-J) und (P-K) an der Verbindungsplatte.

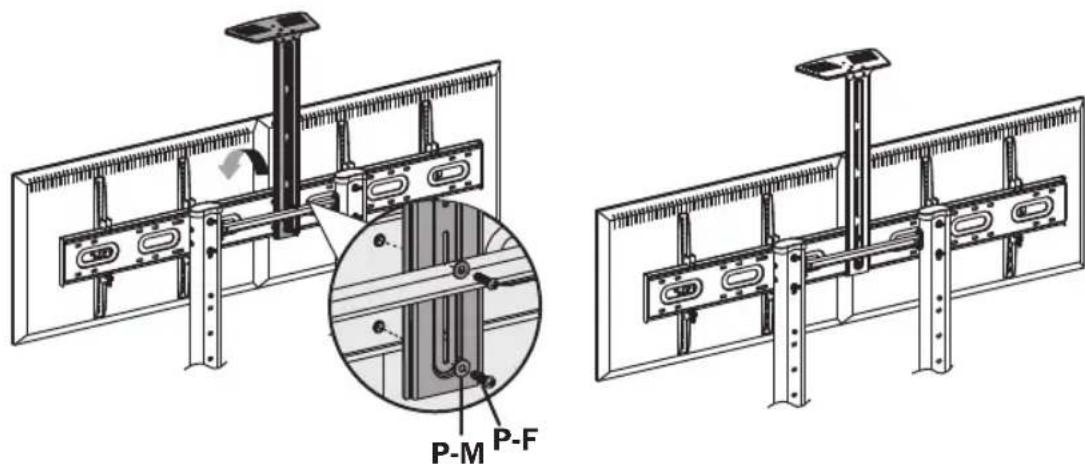

Befestigen Sie die Verbindungsplatte mit M6x25-Schrauben (P-F) und den D6-Beilagscheiben (P-M) an der Universalplatte.

Montage

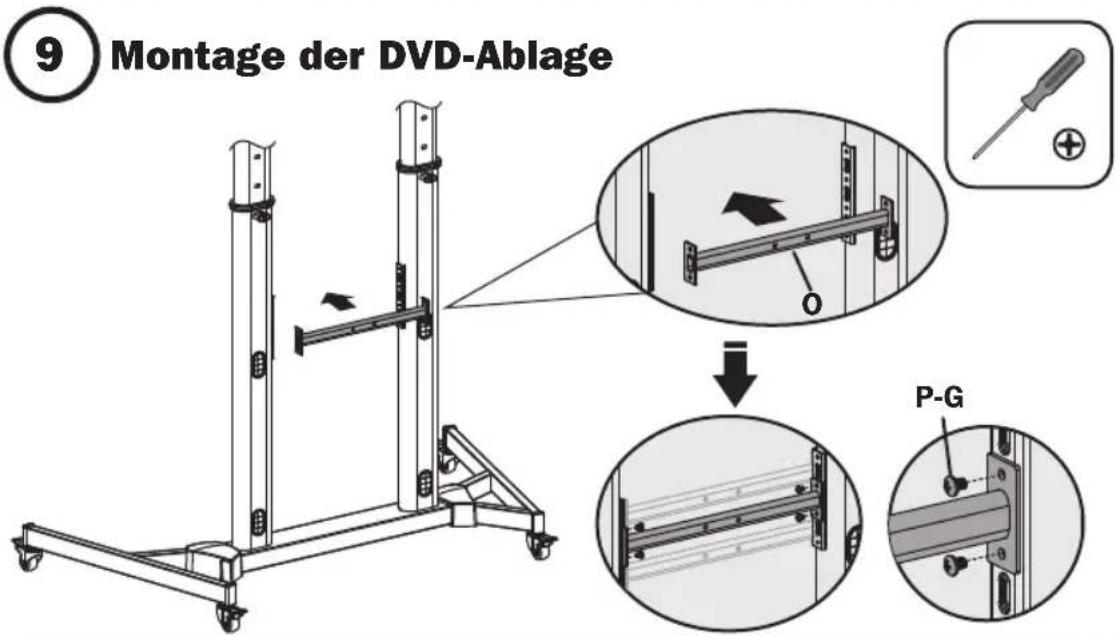

Befestigen Sie die Haltevorrichtung mit M6x8-Schrauben (P-G) in der gewünschten Position an den Säulen.

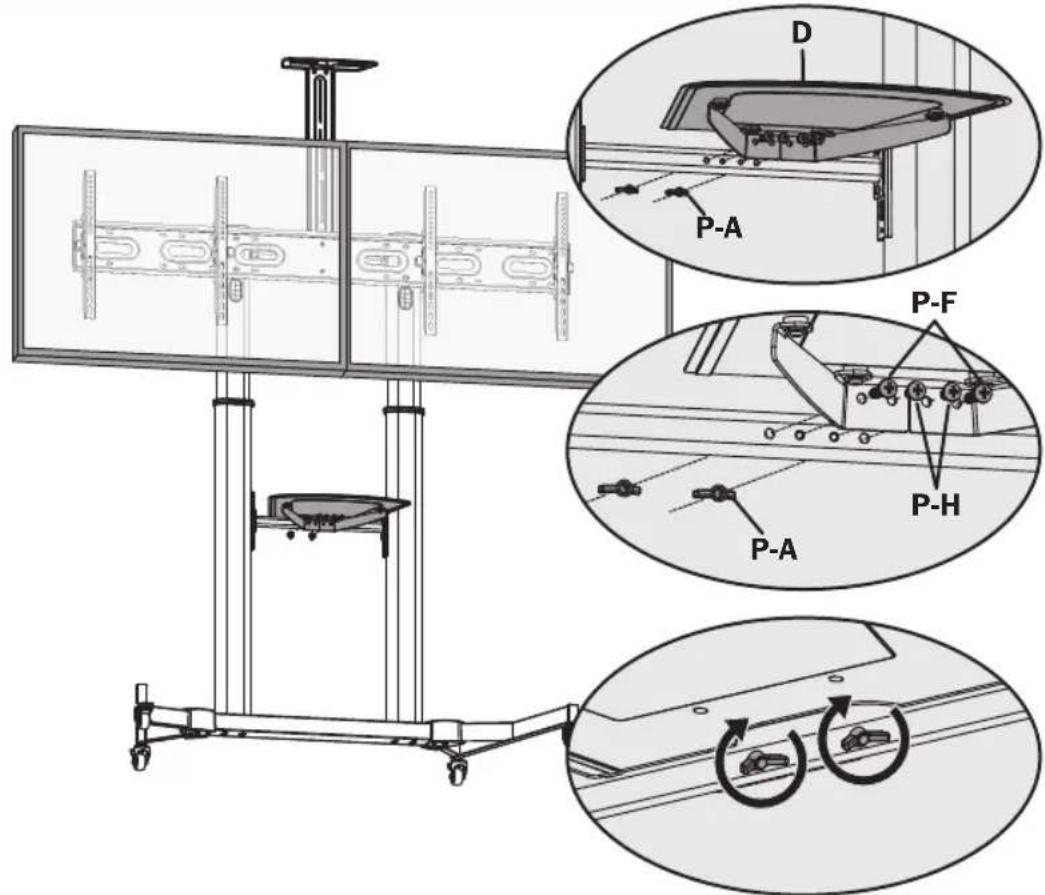

Befestigen Sie das DVD-Regal mit M6x25-Schrauben (P-F), M6x8-Schrauben (P-H) und Flügelmuttern (P-A) an der Haltevorrichtung.

Montage

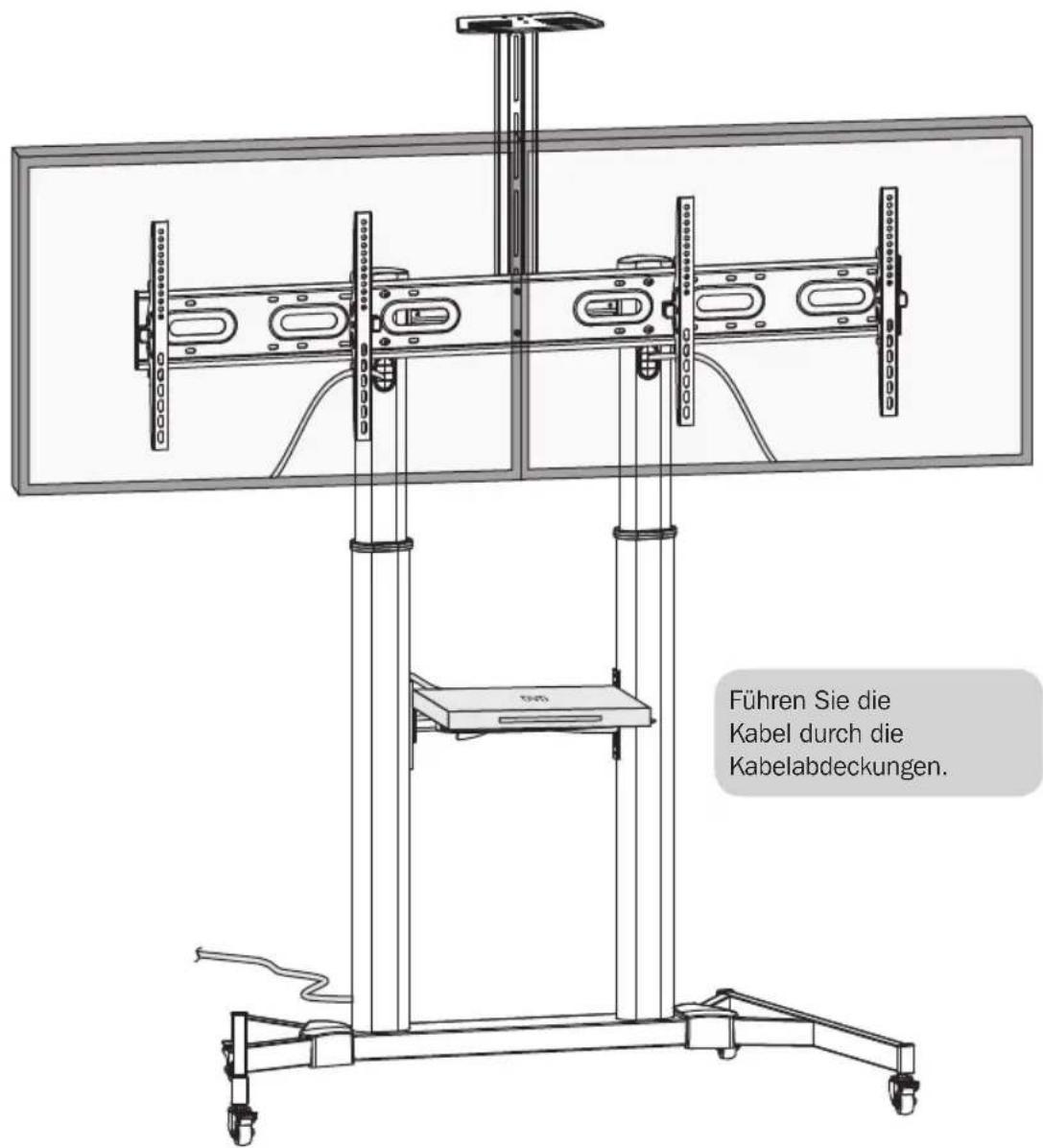

10 Kabelführung

Montage

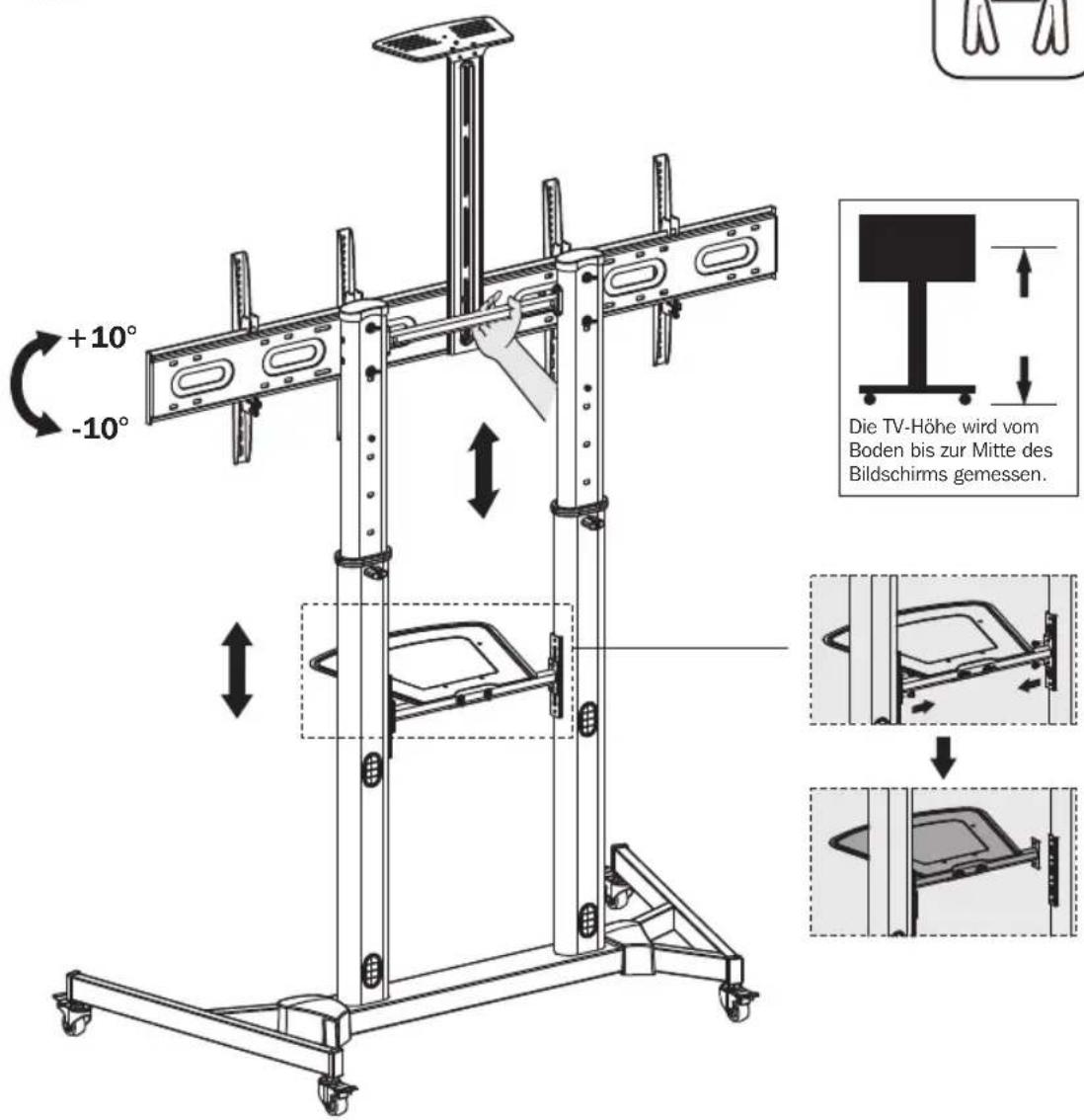

11 Einstellung

• Stellen Sie die Säulen auf die gewündte Höhe ein, bevor Sie den Bildschirm anbringen.
• Wenn Sie nach der Installation der Anzeige die Säulenhöhe anpassen möchten, entfern den Sie zuerst die DVD-Ablage und passen Sie dann die Säulen auf die gewündte Höhe an.

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.
• Falls Sie Fragen haben, besuchen Sie www.triplite.com/support.
