DMCSD3545M - Mueble de televisión Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mueble TV móvil para pantalla plana doble
Marca	Tripp Lite
Modelo	DMCSD3545M
Compatibilidad VESA	200x200, 300x200, 300x300, 400x200, 400x300, 400x400
Número de pantallas soportadas	2 pantallas planas
Material	Metal y plástico
Altura ajustable	Sí, columnas telescópicas con pasador de bloqueo
Estantes incluidos	Estante para DVD, estante para cámara
Gestión de cables	Sí, con cubiertas de cable
Ruedas	4 ruedas con frenos y ajuste de altura
Uso	Interior solamente
Garantía	5 años limitada
Mantenimiento recomendado	Verificar la seguridad cada 3 meses
Asistencia	www.triplite.com/support
Contenido del paquete	Columnas, bases, estantes, placa universal, soportes, tornillos, llave hexagonal

Preguntas frecuentes - DMCSD3545M Tripp Lite

¿Cuál es el peso máximo soportado por el mueble TV DMCSD3545M?

El manual no especifica una carga máxima exacta, pero está diseñado para dos pantallas planas. Asegúrese de que el peso total del equipo no exceda la capacidad indicada en el empaque o contacte a Tripp Lite.

¿Cómo ajustar la altura de las columnas?

Tire del pasador hacia afuera mientras levanta la columna interior hasta la altura deseada, luego suelte el pasador para bloquear. Ajuste antes de instalar las pantallas.

¿Qué tipos de pantallas son compatibles?

Las pantallas planas con patrones de agujeros VESA 200x200, 300x200, 300x300, 400x200, 400x300 y 400x400 mm son compatibles.

¿El mueble se puede usar en exteriores?

No, este producto está diseñado solo para uso en interiores. El uso en exteriores puede provocar fallas o lesiones.

¿Cómo instalar los soportes adaptadores en una pantalla de dorso plano?

Elija los tornillos y arandelas adecuados según su pantalla, luego atornille los soportes adaptadores en la parte posterior de la pantalla. Apriete sin apretar demasiado.

¿Qué hacer si falta una pieza?

Consulte la lista de verificación de componentes en el manual. Si falta una pieza o está defectuosa, visite www.triplite.com/support para obtener ayuda.

¿Cómo mantener el mueble TV?

Verifique cada tres meses que todas las fijaciones estén apretadas y que el soporte sea seguro. Limpie con un paño suave y seco.

¿Cuál es la duración de la garantía?

Tripp Lite ofrece una garantía limitada de 5 años a partir de la fecha de compra inicial, que cubre defectos de materiales y fabricación.

¿Cómo fijar las pantallas a la placa universal?

Después de montar los soportes adaptadores en las pantallas, cuelgue las pantallas en la placa universal y apriete los tornillos de fijación.

¿El mueble puede soportar pantallas curvas?

El manual solo menciona pantallas planas. Para pantallas curvas, verifique la compatibilidad VESA y el peso, o contacte a Tripp Lite.

MANUAL DE USUARIO DMCSD3545M Tripp Lite

Manual del Propietario

Carro Móvil para Dos Pantallas Planas

Modelo:DMCSD3545M

200x200/300x200

300x300/400x200

400x300 / 400x400

English 1 • Français 33 • Pycckn 49 • Deutsch 65

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

NOTA: Lea todo el manual de instrucciones antes de起初ar la instalacion y ensamble.

ADVERTENCIA

• No inicia la instalación hasta que haya leido y entendido las instrucciones y advertencias contentsadas en este manual. Si tiene preguntas conrecht acoalquiera de las instructaciones o advertencias,visite www.triplite.com/support.
• Este produit fue Diseñado para ser instalado y utilizdo SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto pueda causar daños o lesiones severas.
• Este produit debe ser instalado unicolemente por agli en conuna buenaabilitad mecancia, experiencia basia de construccion y un entendimiento completo de este manual de instrucciones.
• Cercórese que launidad pueda soportar con seguridad la energia combinada de todo el hardware y componentes instalados.
• Utilice siempre un ayudante o equipo de elevacion mecancico para levantar y colocar el equipo con seguridad.
• Este produit está Diseñado para usarse sólo en interiores. Usar este produit en exterioresouldradavenirfallas del producto y/o lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obr por un periodo de 5 años a partir de la Fecha de comprainicial. Si el producto resultara defectuoso en material o mano de obr Dentro de ese periodo, el vendedor reparar o reemplazar a el producto a su entera disreciption.

ESTA GARANTIA NO SE APLICADA AL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGAR GARANTIAS EXPRESAS DISTINAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUYENDO TODAS LAS GARANTIAS DE COMERCIALIZACION O IDONEIDAD, ESTAN LIMITADAS EN DURACION AL PERIODO DE GARANTIA ESTABLECIDIO; ASIMISMO, ESTA GARANTIA EXCLUYE EXPRESAMENTE TODOS DANOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten limitaciones en cuando a la duracion de una garantia y algunos Estados no permiten la exclusion o limitacion de daños incidentales o indirectos, de modo que las limitaciones anterioresuteno aplicar para usted. esta garantia le otorga direchos legales espécificos y usted pueda tener otheros direchos queuteno variar de una jurisdieccion a other).

ADVERTENCIA: antes de uso, cada usuario deqe tener cuidado al determinar si este dispositivo es adequado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susetas a gran variacion, el fabricante no garantiza la adequacion de这些东西 dispositivos para una aplicacion specifica.

Accesorios y Partes Incluidas en el Empaque

IMPORTANTE: Asegúrese antes de instalar, de haber recibo todas las piezas de acuerdo a la lista de comprobación de componentes. Si faltaserialquier parte o estuviese dañada, visite www.triplite.com/support para solicitar servicios.

A

Tapa de Plástico Izquierda

B

Tapa de Plástico Derecha

C

Base Central

D

Repisa para DVD

E

Placa Universal

F

Tapas Superiores

G

Tapas para Cables

H

Column Izquierda

1

Columna Derecha

Soportes Adaptadores Izquierdos

K

Soportes Adaptadores Derechos

L

Repisa para Cama

M

Placa de Conexión

0

N

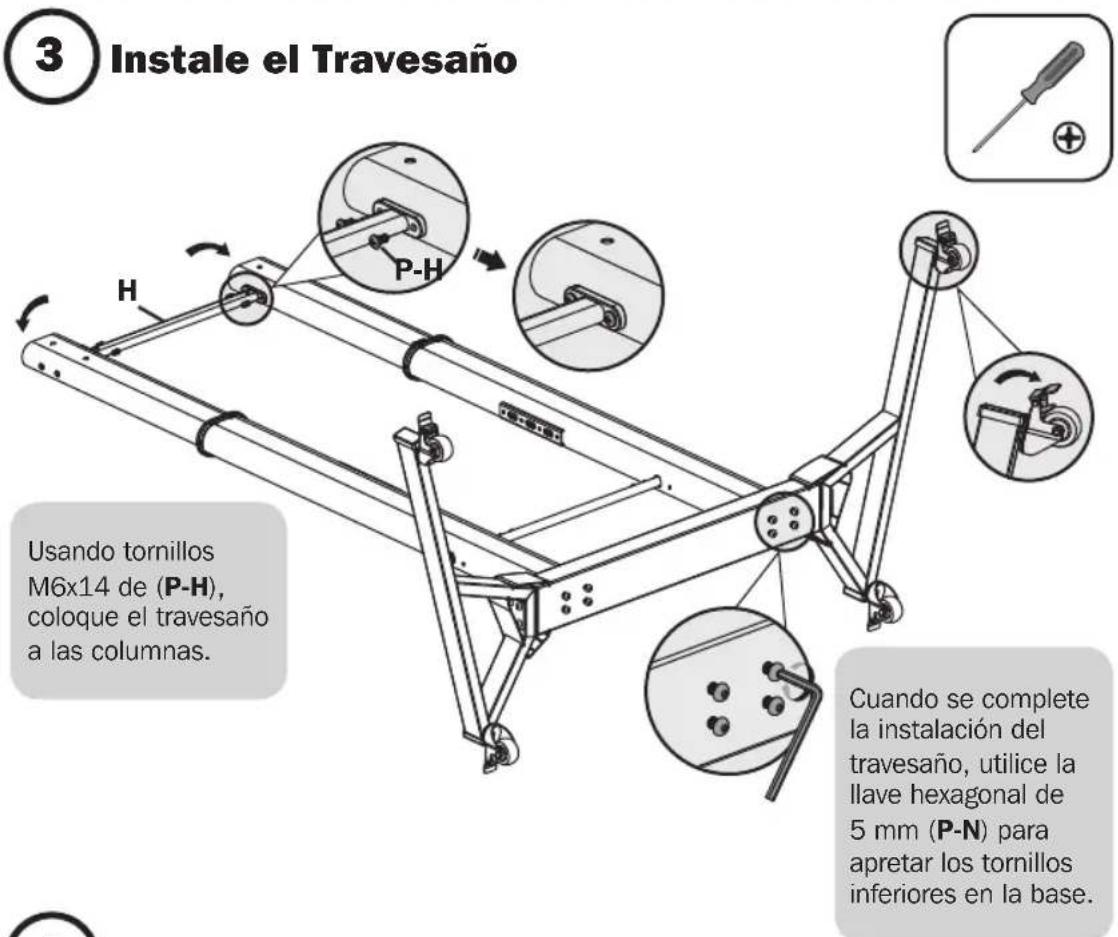

Travesano

Barra de Soporte

P

Base Izquierda

Q

Base Derecha

Lista de Comprobación de Componentes

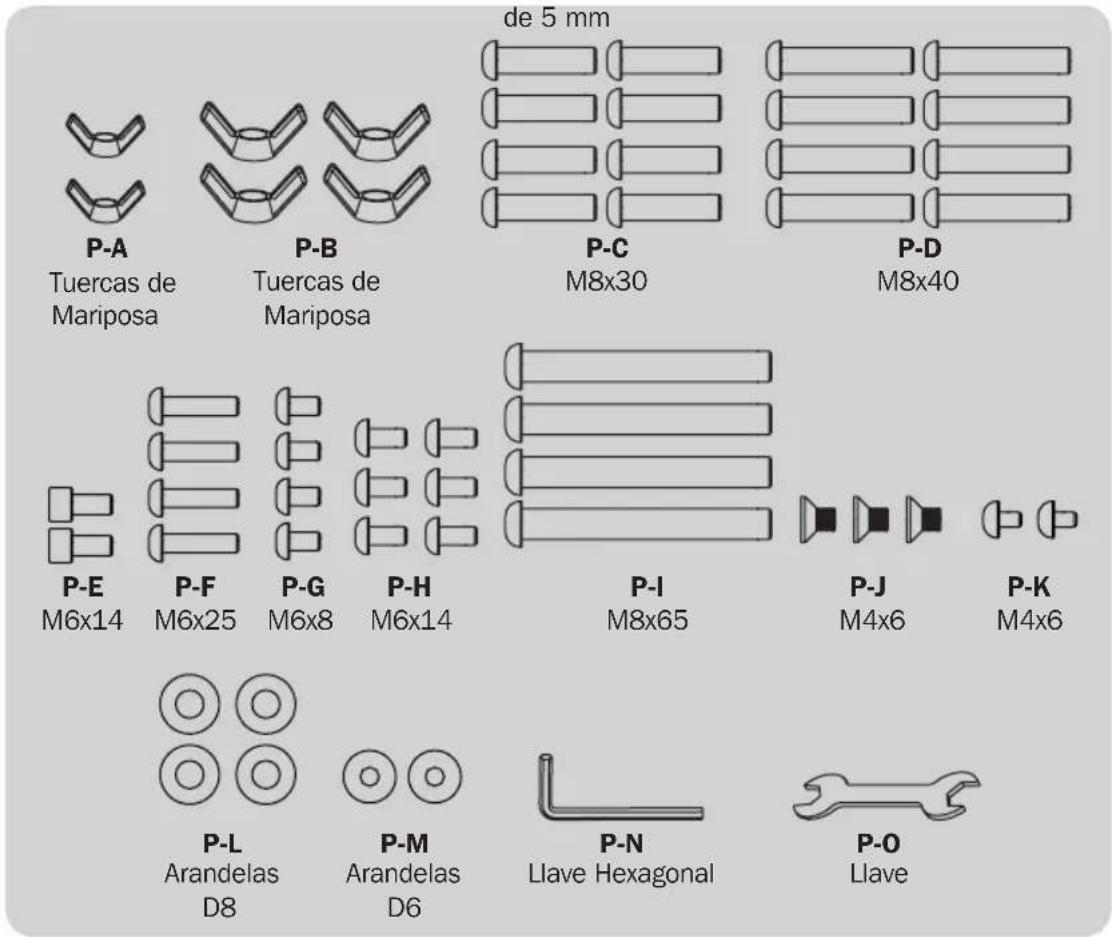

Paquete P

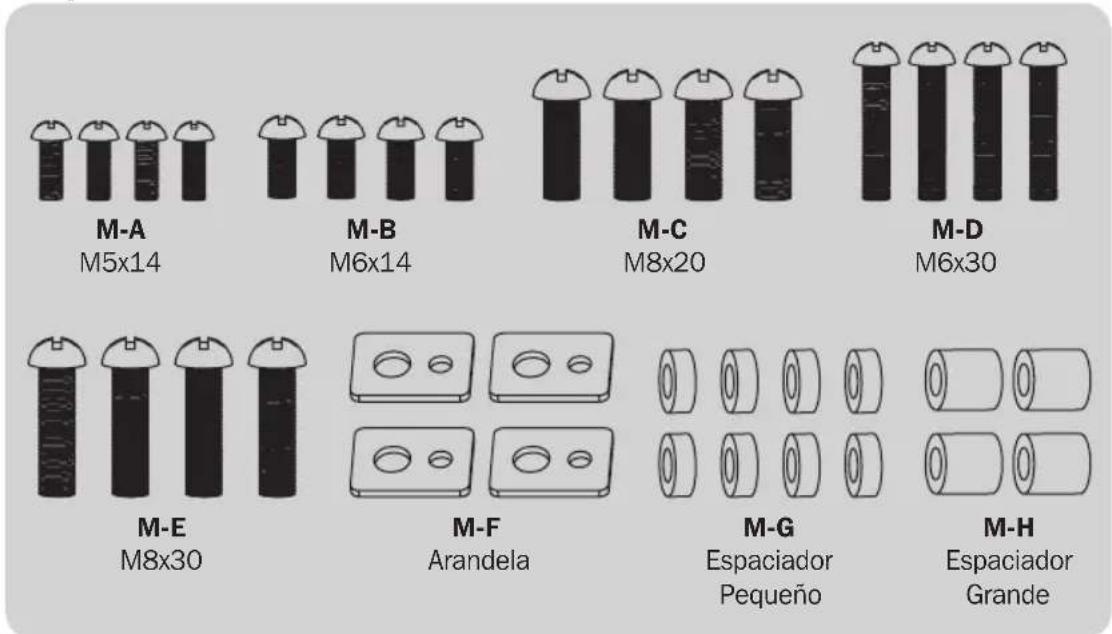

Paquete M

Ensemble

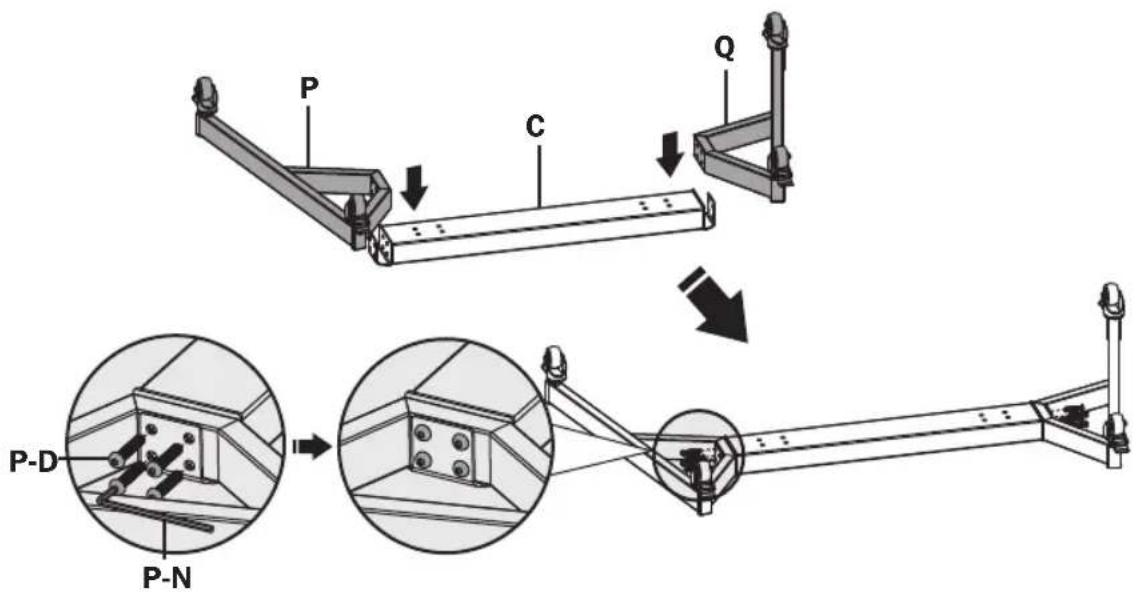

1)Ensemble la Base

Utilizando tornillos M8x40 (P-D) y la llave hexagonal de 5 mm (P-N), acople la base derecha a la base central. Repita este paso para la base izquierda.

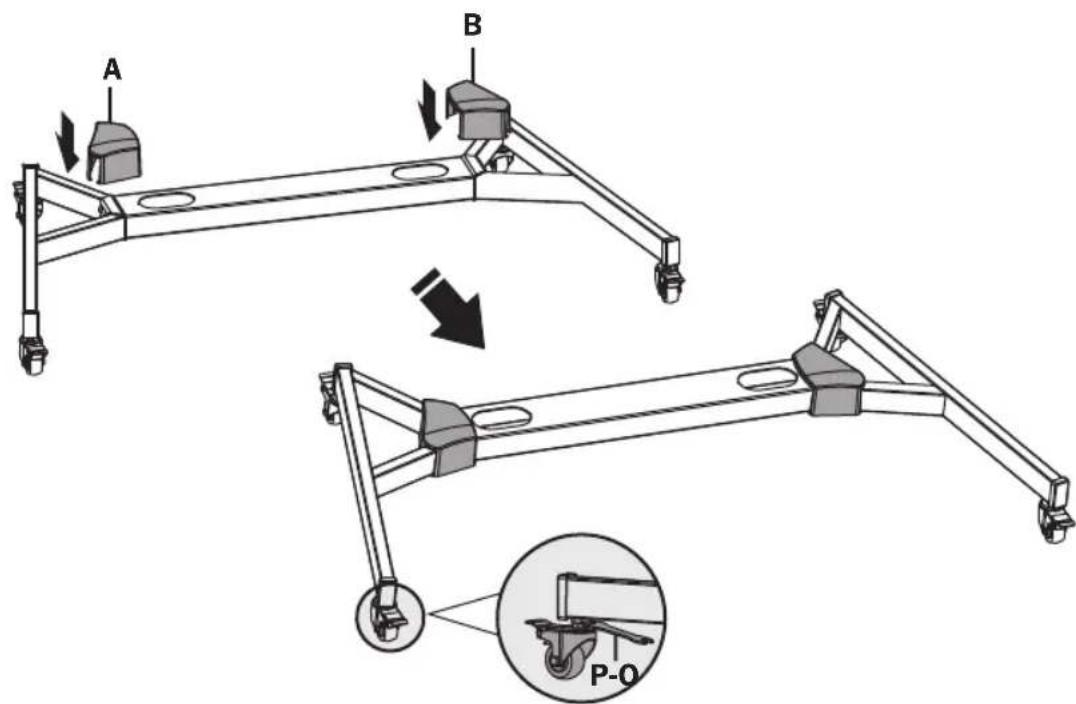

Note: Bloquee los frenos en las ruedas para evitar movimientos repentinos durante la instalación. Cada rueda可以选择 ajustarse independiente para ajustes finos. Gire ligeramente cada tuerca de rueda con la llave para bajo o elevar la base.

Ensemble

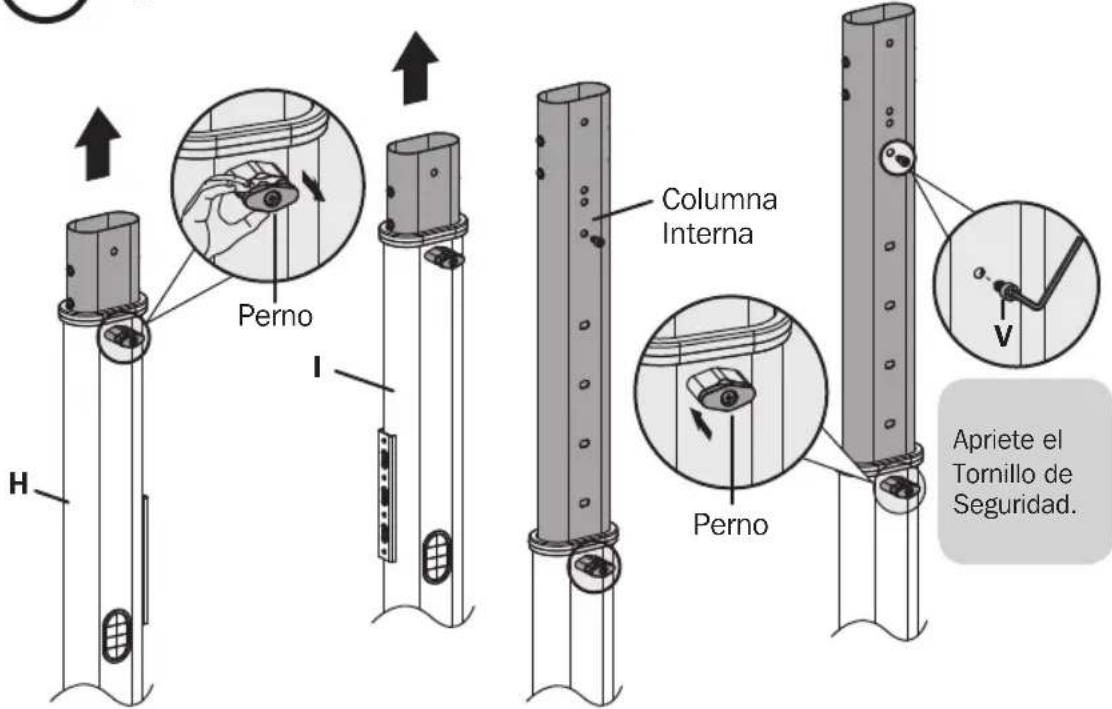

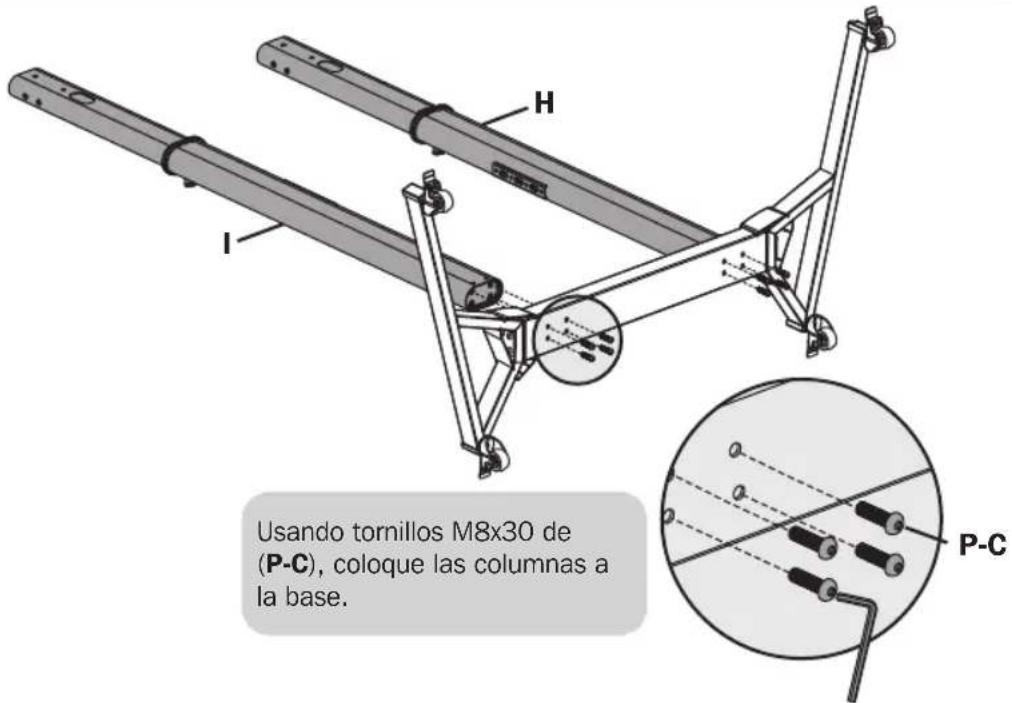

Fije las Columnas a la base

Jale la clavija hacía afuera y levante la columna interna hacía arriba al mismo tiempo hasta la columna interna está a laropriate. Suelte el pasador para asegurar.

Ensemble

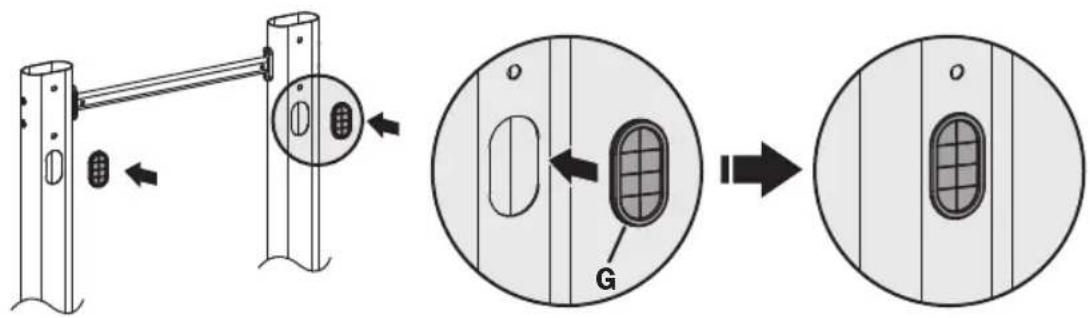

4 Instale las Tapas de Cable

Ensemble

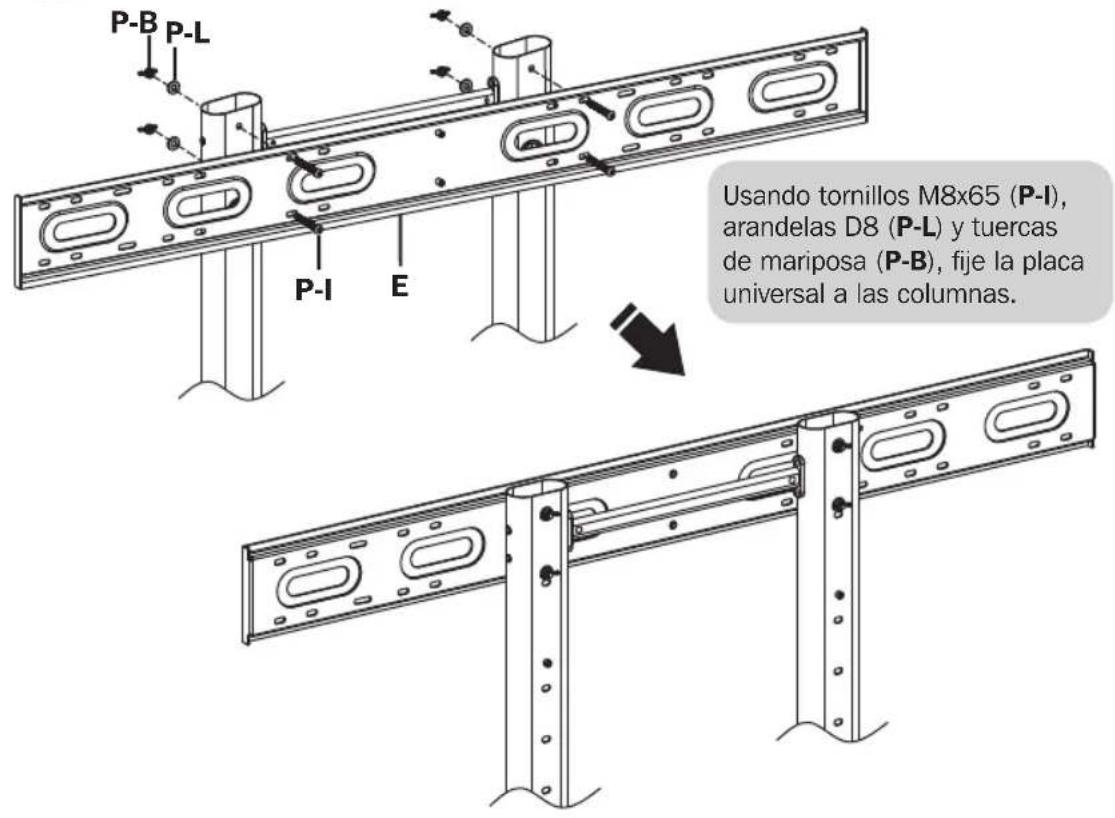

Instale la Placa Universal

Ensemble

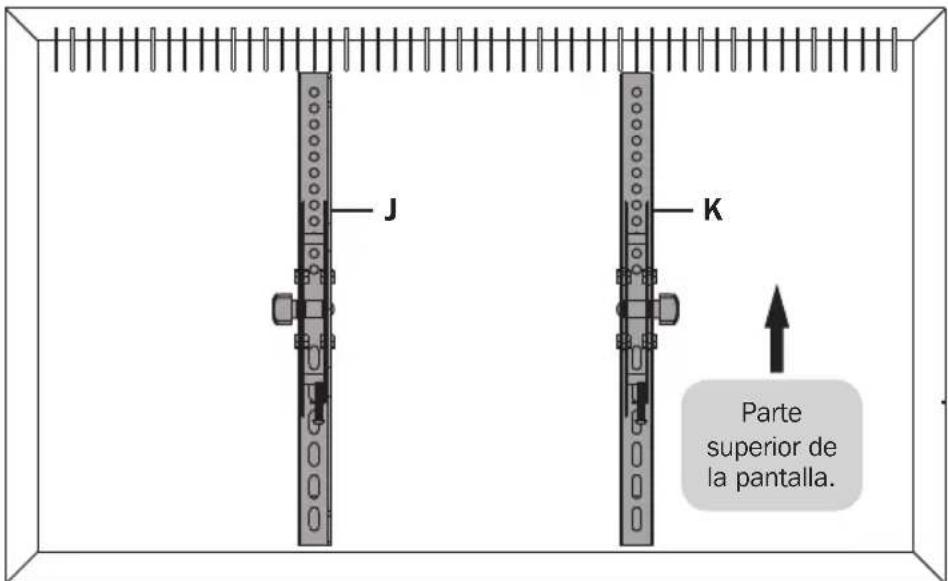

6)Instale los Soportes Adaptadores

6a

Instale los Soportes Adaptadores

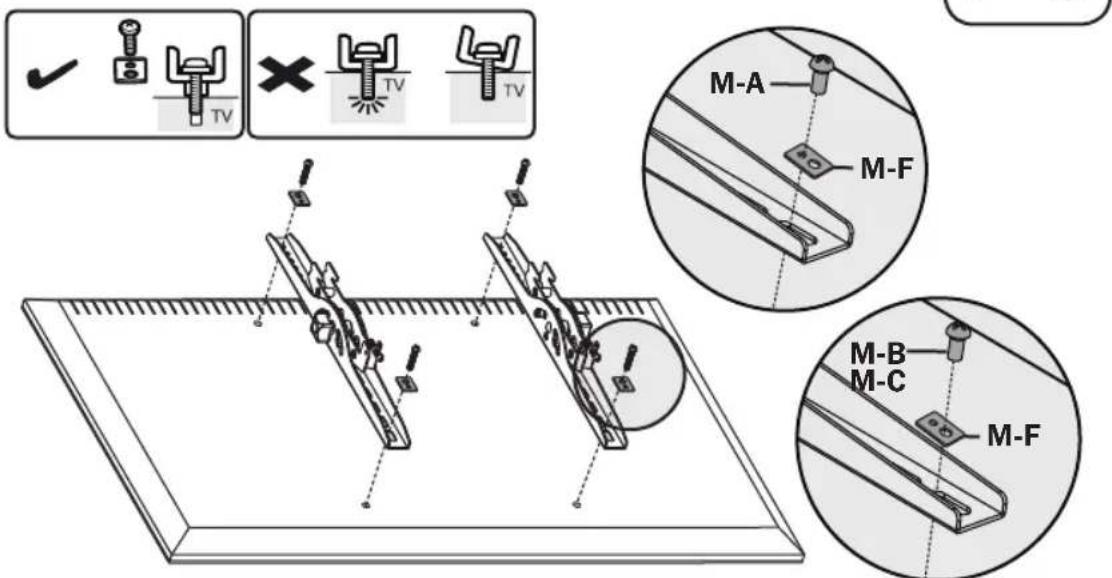

Para pantalla con la Parte Posterior Plana

Note: Elija los tornillos y arandelas apropiados de acuerdo al tipo de pantalla.

• Atornille los soportes adaptadores a la pantalla.

Apriete todos los tornillos pero no en excesso.

Ensemble

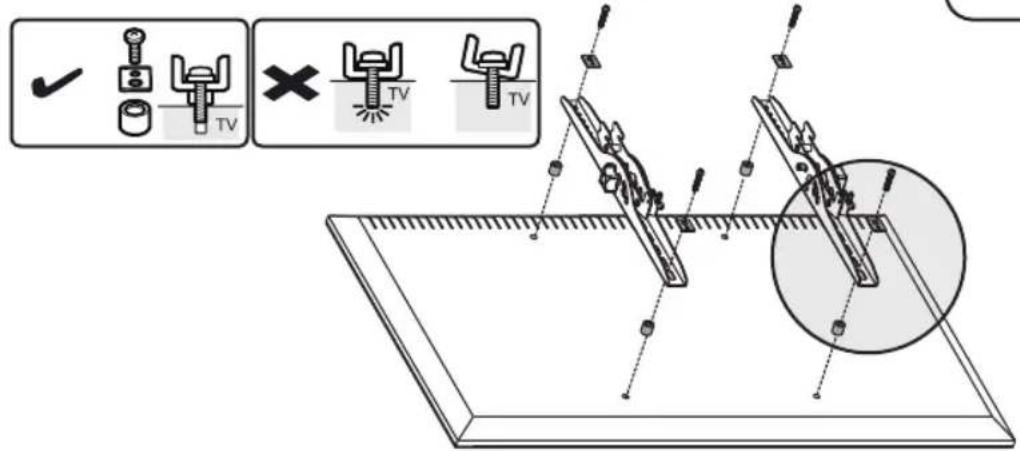

Instale los Soportes Adaptadores

Para Pantalla con Parte Posterior Cconcava o para Acceder a las Entradas de Audio y Video

Note: Elija los tornillos, arandelas y espaciadores (si fueran Neededs) apropiados de acuerdo al tipo de pantalla.

• Atornille los soportes adaptadores a la pantalla.

Apriete todos los tornillos pero no en excesso.

Ensemble

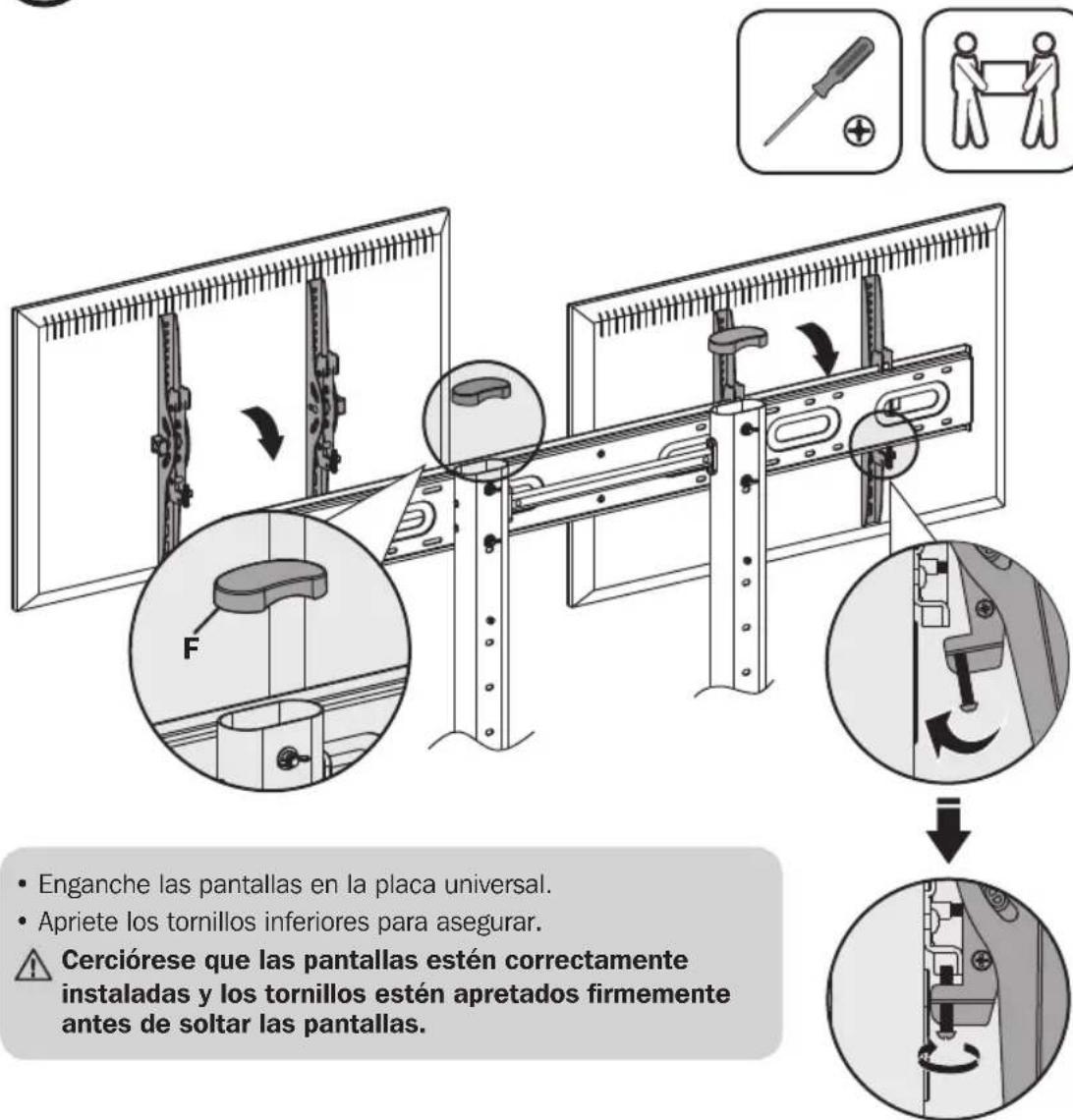

Fije las Pantallas en la Placa Universal

Ensemble

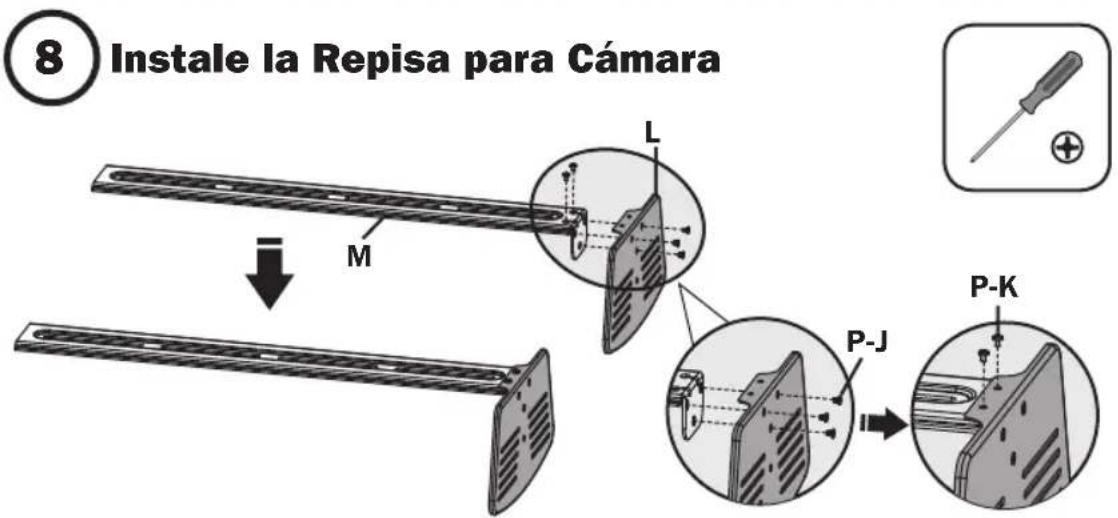

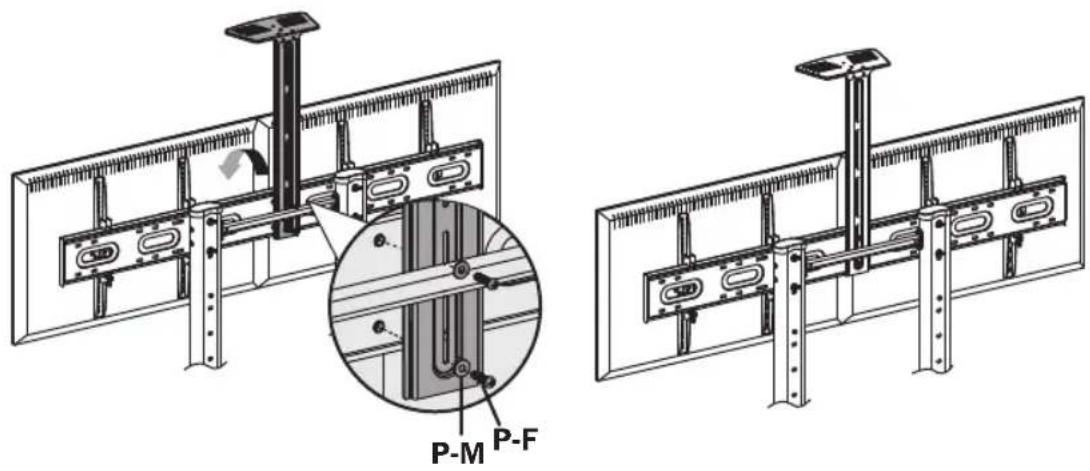

Usando tornillos M4x6 (P-J) y (P-K), colocque la repisa de la CAMERA a la placar de connexion.

Usando tornillos M6x25 (P-F) y arandelas D6 (P-M), acople la placac de conexion a la placac universal.

Ensemble

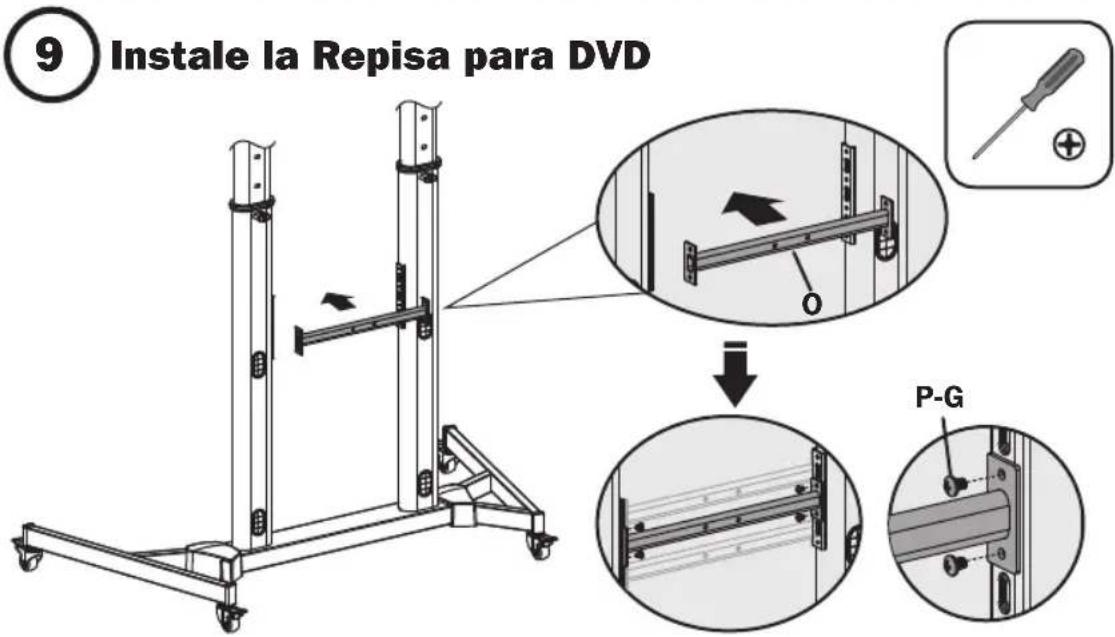

Usando tornillos M6x8 (P-G), fije la barra de soporte a las columnas en la posicion deseada.

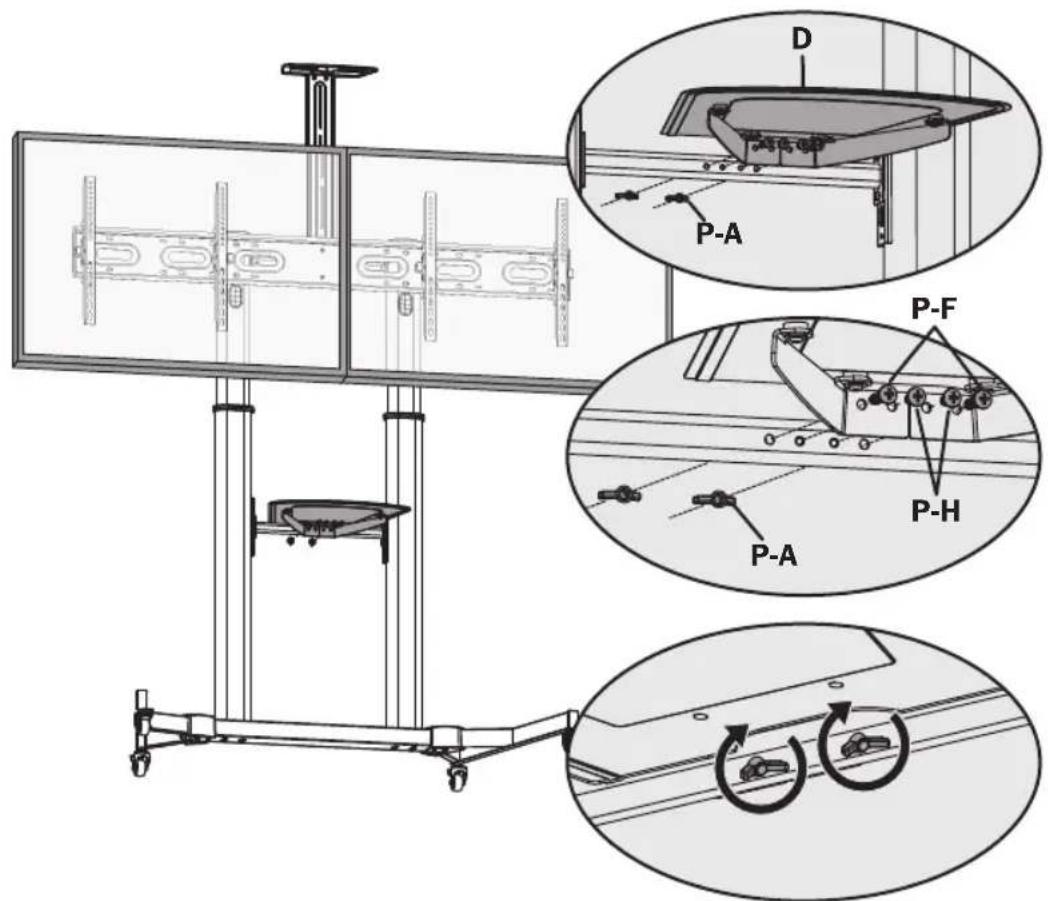

Usando tornillos M6x25 (P-F), tornillos M6x8 (P-H) y tuercas de mariposa (P-A), fije la repisa de DVD a la barra de soporte.

Ensemble

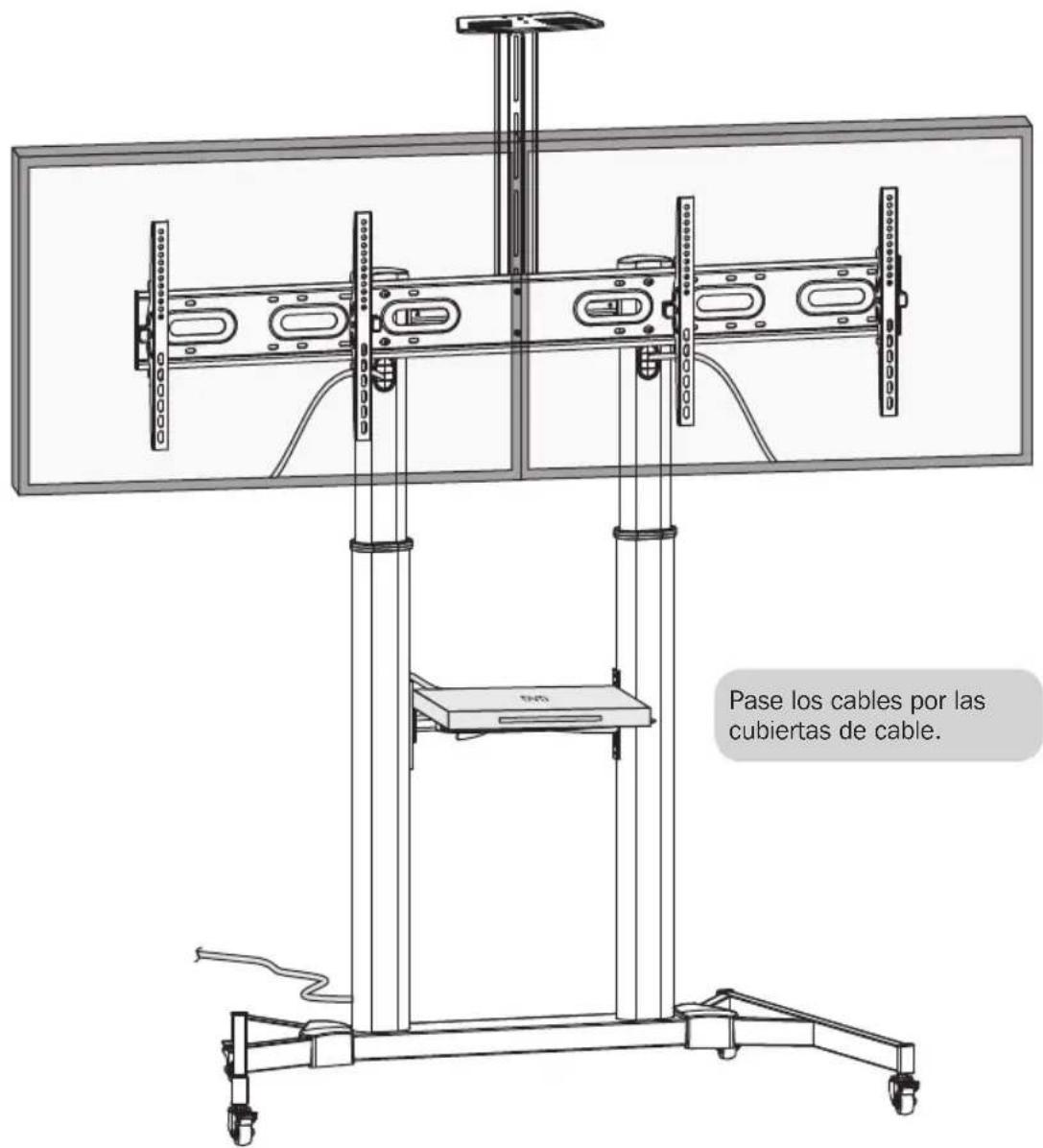

10 Administración del Cableado

Ensemble

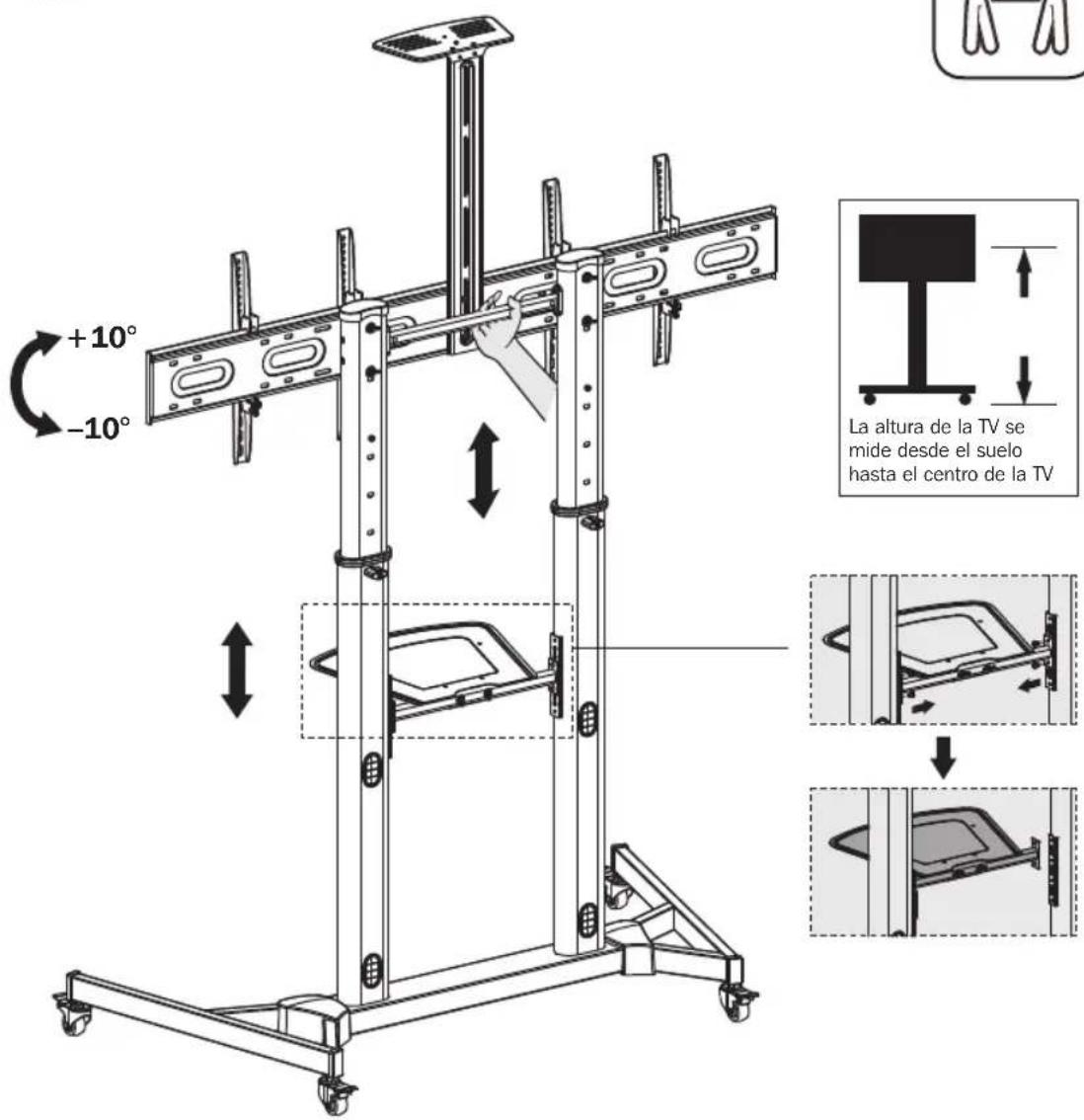

11Ajuste

• Ajuste las columnas a la alta deseada antes de instalar la pantalla.
• Si ajusta la.altura de la columna despues de completar la instalacion de la pantalla, primero retire la repisa de DVD, a continuacion,ajuste las columnas a la altitude deseada.

Mantenimiento

• Compruebe a intervalos regulares (al menos trimestralmente) que el soporte está bien instalado y sea seguro para usarse.
• Si tiene alguna pregunta, visite por favor www.triplite.com/support.
