MODE D'EMPLOI U442DOCK2S Tripp Lite
Manuel de l'utilisateur
Station d'accueil USB 3.1 Gen 1 USB-C
Modèle : U442-DOCK2-S
English 1 • Español 13 • Русский 37
Droits d'auteur © 2021 Tripp Lite. Tous droits réservés. Toutes les marques de commerce et les marques de commerce enregistrées sont la propriété de leurs propriétaires respectifs.
Contenu de l'emballage
- U442-D0CK2-S
• Manuel de l'utilisateur
Accessoires en option
- Cordons de raccordement anticoupure Gigabit Cat6 de la série N201
- Câbles audio mini stéréo de 3,5 mm de la série P312
- Câbles VGA haute résolution de la série P502
- Câbles d'adaptateur de HDMI à DVI de la série P566
- Câbles HDMI haute vitesse de la série P568
- Câbles d'adaptateur de Mini DisplayPort à DisplayPort de la série P583
- Câbles Mini DisplayPort de la série P584
- Câbles de l'appareil A/B USB 3.0 de la série U322
- Câbles de l'appareil USB 3.0 Micro-B de la série U326
- Câble U420-003 USB 3.1 A Gen1 USB-C mâle/mâle – 0,91 m (3 pi)
Configuration requise
- Ordinateur avec port USB-C™ ou Thunderbolt 3 qui prend en charge le mode alternatif USB DisplayPort
- Moniteur DisplayPort*, Mini DisplayPort, VGA, DVI* ou HDMI
- Réseau Ethernet avec des vitesses jusqu'à 10/100/1 000 Mbps
*Exige un adaptateur. Consulter Accessoires en option.
USB Type-C™ et USB-C™ sont des marques de commerce d'USB Implementers Forum.
Caractéristiques du produit
- Prend en charge le mode alternatif USB DisplayPort pour connecter un moniteur VGA, HDMI ou Mini DisplayPort (mDP) via un port USB-C ou Thunderbolt
- Prend en charge les connexions d'un moniteur DVI via un adaptateur de HDMI à DVI (consulter Accessoires en option)
- Prend en charge la connexion d'un moniteur DisplayPort via un adaptateur de mDP à DisplayPort (consulter Accessoires en option)
- Permet l'utilisation de 2 moniteurs de façon simultanée pour faciliter la multiplicité des tâches et une productivité accrue
- Les ports mDP et HDMI prennent en charge les résolutions vidéo allant jusqu'à 3 840 x 2 160 (4K x 2K) @ 30 Hz.
- Le port VGA prend en charge des résolutions vidéo jusqu'à 1 920 x 1 200, y compris 1 080 p, @ 60 Hz.
- Le port Ethernet RJ45 prend en charge de véritables vitesses de réseau de 10/100/1 000 Mbps.
Caractéristiques du produit
- Les ports du concentrateur USB-A prennent en charge des taux de transfert de données pouvant atteindre jusqu'à 5 Gbps.
- Les ports dédiés USB 5 V/1,5 A procurent un pouvoir de chargement rapide pour les appareils mobiles.
- Les fentes pour carte mémoire Micro SD et SD/MMC permettent l'accès à la mémoire externe via le port USB-C ou Thunderbolt 3.
- Le port de chargement PD USB-C prend en charge une entrée de puissance allant jusqu'à 20 V 3 A (60 W).
• 10 W (5 V 2 A) de puissance dédiés aux 3 ports USB-A - Prise mini stéréo de 3,5 mm pour raccorder un haut-parleur ou un microphone
- Se remet automatiquement en marche du mode de mise en veille ou de mise en attente
- Conforme à IEEE 802.3az (Ethernet à haute efficacité énergétique)
- Prend en charge les exploitations en duplex intégral et en semi-duplex
- Prend en charge le moteur de déchargement de contrôle de somme des modules IPv4 et IPv6 pour réduire la charge de l'UCT
- Prend en charge le réseau local Wake-on
- Prêt à l'emploi; aucun logiciel ou pilote requis, et aucune alimentation externe requise
Aperçu du produit


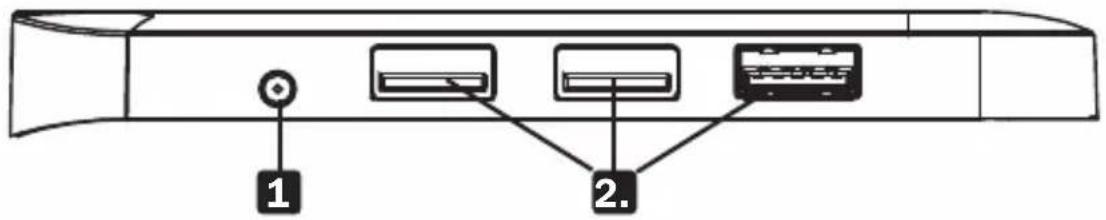

1 2.1 Port mini stéréo de 3,5 mm (femelle) : se raccorde à un haut-parleur ou à un microphone
2 Ports USB 3.0 (femelle) : se raccordent jusqu'à 3 périphériques USB
3 Fente pour carte mémoire SD : pour insérer la carte mémoire
Micro SD
4 Fente pour carte mémoire SD/MMC : pour insérer une carte mémoire SD/MMC
5 Port de chargement PD USB-C (femelle) : permet de raccorder le dispositif au chargeur USB-C
Aperçu du produit
6 Port HDMI (femelle) : se raccorde à un moniteur HDMI
7 Port VGA (femelle) : se raccorde à un moniteur VGA
8 Port RJ45 (femelle) : se raccorde à un réseau de 10/100/1 000 Mbps
9 Mini DisplayPort (femelle) : se raccorde à un moniteur mDP
Installation
Remarques :
- Prend en charge la connexion de 2 moniteurs de façon simultanée par le biais du mode DisplayPort MST*
- Une seule carte mémoire peut être utilisée à la fois.
- Lorsqu'alimentée par le biais du port de chargement USB-C, 15 W sont dédiés à la station d'accueil et aux périphériques USB connectés. La puissance restante est utilisée pour charger le dispositif USB-C connecté.
- Consulter la section Accessoires en option pour des suggestions concernant les câbles.
- Lorsque l'appareil est raccordé au port USB-C d'un ordinateur et à un réseau via un câble Cat5e/6, un raccordement au réseau sera automatiquement établi. Si aucun raccordement n'a été établi, un raccordement peut être établi manuellement depuis la page des paramètres réseau de l'ordinateur. Par exemple, sur un Mac, se rendre à la section Network (réseau) qui se trouve dans System Preferences (préférences du système), cliquer sur le bouton « Assist Me » (obtenir de l'aide) pour accéder à Network Setup Assistant (assistant à la configuration du réseau), puis suivre les messages-guides pour établir une connexion.
- Lorsque l'adaptateur PD est branché et débranché, les dispositifs USB connectés seront déconnectés, puis reconnectés rapidement. Pour prévenir toute perte ou corruption possible des données, éviter de déconnecter l'adaptateur PD de l'alimentation CA pendant le transfert de données.
*Consulter la section Exigences pour plusieurs moniteurs pour plus de détails.
- Raccorder le port USB-C au port USB-C ou Thunderbolt 3 sur l'ordinateur, la tablette ou tout autre appareil.
- Raccorder le port VGA au port VGA sur un moniteur en utilisant un câble VGA.
OU - Raccorder le port HDMI au port HDMI sur le moniteur en utilisant un câble HDMI.
OU
Installation
- Raccorder le port mDP au port mDP sur un moniteur en utilisant un câble Mini DisplayPort.
- Raccorder les ports de concentrateur USB 3.0 aux périphériques USB.
- Raccorder le port RJ45 au réseau Ethernet en utilisant le câble UTP.
- Raccorder le port mini stéréo de 3,5 mm à un haut-parleur ou microphone en utilisant un câble audio de 3,5 mm.
- Insérer une carte Micro SD ou SD/MMC dans la fente correspondante pour accéder à la mémoire externe.
- Recharger l'appareil en connectant son chargeur USB-C au port de chargement de la distribution de puissance (PD) USB-C de l'adaptateur.
Exigences pour plusieurs moniteurs
Le U442-DOCK2-S prend en charge la connexion de deux moniteurs de façon simultanée par le biais du mode DisplayPort MST (Multi-Stream Transport). Un des moniteurs doit être connecté au port vidéo Mini DisplayPort. Il ne sera pas possible d'utiliser un moniteur HDMI et un moniteur VGA de façon simultanée.
Prendre en considération les limitations suivantes au moment de raccorder deux moniteurs en même temps.
L'ordinateur source prend-il en charge DisplayPort MST?
Lors d'un raccordement à une source USB-C qui prend en charge DisplayPort MST, la source lira les informations EDID (Extended Display Identification Data) des deux moniteurs connectés comme deux écrans distincts qui peuvent être utilisés en mode miroir ou en mode prolongé.
Exigences pour plusieurs moniteurs
Lors d'un raccordement à une source USB-C qui ne prend pas en charge DisplayPort MTS, comme un MacBook, le mode SST (Single Stream Transport) est utilisé à la place. Seules les informations EDID du premier moniteur connecté sont lues par la source, forçant les deux moniteurs à afficher en mode miroir. La résolution par défaut du premier moniteur sera envoyée au second moniteur qui affichera la même résolution. Si le second moniteur est incapable de prendre en charge la même résolution que le premier, aucune vidéo ne sera affichée sur celui-ci. Avant de raccorder le second moniteur, la résolution du premier moniteur doit être changée à la résolution du second moniteur pour permettre l'affichage vidéo sur les deux.
Remarque : Le tableau suivant illustre la résolution maximale atteinte sur chaque port vidéo selon les moniteurs connectés. Mac ne prend pas en charge DisplayPort MST; par conséquent, les configurations connectant plusieurs moniteurs ne sont pas garanties.
| Ordinateur Windows(4K @ 30 Hz) | VGA(1 080 p @ 60 Hz) | HDMI(4K @ 30 Hz) | Mini DP(4K @ 30 Hz) |
| 1(4K @ 30 Hz) | 2.(720 p @ 60 Hz) | * | 3(4K @ 30 Hz) |
| 1(4K @ 30 Hz) | * | 2.(1 080 p @ 60 Hz) | 3(4K @ 30 Hz) |
* Port non utilisé.
Caractéristiques techniques
| Connecteurs d'entrée | |
| USB USB-C (mâle) | |
| Chargement USB-C (femelle) | |
| Connecteurs de sortie | |
| USB-A (3x) USB-A (femelle) | |
| Ethernet RJ45 (femelle) | |
| VGA VGA (femelle) | |
| HDMI HDMI (femelle) | |
| Mini DisplayPort mDP (femelle) | |
| Audio | Mini stéréo de 3,5 mm (femelle) |
| Cartes mémoire 1x Micro SD, 1x | SD/MMC |
| Écologique | |
| Température de fonctionnement | 0 à 45 °C (32 à 113 °F) |
| Humidité de fonctionnement 10 | à 90 % HR,sans condensation |
| Température d'entreposage -10° | à 70 °C (14° à 158 °F) |
| Humidité d'entreposage 10 à 90 | % HR,sans condensation |
| Besoins en matière de puissance | |
| Port de chargement USB-C Prend | d en charge une entréejusqu'à 20 V 3 A (60 W) |
Garantie
Garantie limitée de 3 ans
Tripp Lite garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.
SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, Tripp Lite N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.
À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.
Garantie
Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)
En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :
- D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
- De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile
Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou de nuire de façon majeure à sa sécurité ou à son efficacité.
La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
