MANUAL DE USUARIO U442DOCK2S Tripp Lite

Manual del Propietario

Estación de Conexión USB 3.1 Gen 1 USB-C

Modelo: U442-D0CK2-S

English 1 • Français 25 • Русский 37

TRIPP·LITE

Copyright © 2021 Tripp Lite. Todos los derechos reservados. Todas las marcas registradas son propiedad de sus respectivos propietarios.

Contenido del Empaque

• U442-D0CK2-S
• Manual del Propietario

Accesorios Opcionales

• Cables Patch Snagless Cat6 Gigabit Serie N201
- Cables de Audio Mini Estéreo de 3.5 mm Serie P312
• Cables VGA de Alta Resolución P502
• Cables Adaptadores de HDMI a DVI Serie P566
• Cables HDMI de Alta Velocidad Serie P568
- Cables Adaptadores Mini DisplayPort a DisplayPort de la Serie P583
• Cables Mini DisplayPort de la Serie P584
• Cables para Dispositivo USB 3.0 A/B Serie U322
• Cables para Dispositivo USB 3.0 Micro-B Serie U326
- U420-003 – Cable USB 3.1 Gen 1 USB-C Cable (M/M), 91 cm [3 pies]

Requisitos del Sistema

• Computadora con puerto USB-C™ o Thunderbolt 3 que soporte USB DisplayPort de Modo Alterno
• Monitor DisplayPort*, Mini DisplayPort, VGA, DVI* o HDMI
• Red Ethernet con velocidades hasta 10/100/1000 Mbps
  *Requiere un adaptador. Vea Accesorios Opcionales.
  USB Tipo C™ y USB C™ son marcas comerciales registradas del USB Implementers Forum

Características del Producto

• Soporta USB DisplayPort de Modo Alterno para conectar un monitor VGA, HDMI o Mini DisplayPort [mDP] mediante un puerto USB-C o Thunderbolt 3
• Soporta la conexión de un monitor DVI mediante un adaptador HDMI a DVI (vea Accesorios Opcionales)
• Soporta la conexión de un monitor DisplayPort mediante un adaptador mDP a DisplayPort (ver Accesorios Opcionales)
• Permite el uso simultáneo de 2 monitores para facilitar la realización de multitareas y aumentar la productividad
• Los puertos mDP y HDMI soportan resoluciones de video de hasta 3840 x 2160 (4K x 2K) @ 30 Hz
• El puerto VGA soporta resoluciones de video hasta 1920 x 1200, incluyendo 1080p @60 Hz
• El puerto Ethernet RJ45 soporta velocidades reales de red de 10Mbps / 100Mbps / 1000Mbps

Características del Producto

• Los puertos del hub USB-A soportan tasas de transferencia de datos hasta 5 Gbps
• Los puertos USB 5V / 1.5A de proporcionan carga rápida para dispositivos móviles
• Las ranuras para tarjeta de memoria Micro SD y SD / MMC permiten acceso a memoria externa a través del puerto USB-C o Thunderbolt 3.
• El puerto de carga USB C PD soporta entrada de alimentación de hasta 20V 3A (60W)
  • 10W (5V 2A) de potencia dedicada a los 3 puertos USB-A
• Clavija mini estéreo de 3.5 mm para conexión de bocinas o micrófono
• Restablece automáticamente la operación desde los modos de hibernación y suspensión
• Compatible con los estándares de (Ethernet Eficiente con la Energía)
• Soporta operaciones Dúplex y Semi-dúplex
• Soporta Checksum Offload Engine [COE] de módulo IPv4 e IPv6 para reducir la carga del CPU
• Soporta Wake on LAN
• Operación Conectar y Usar—No necesita software, controladores o fuente de alimentación externa.

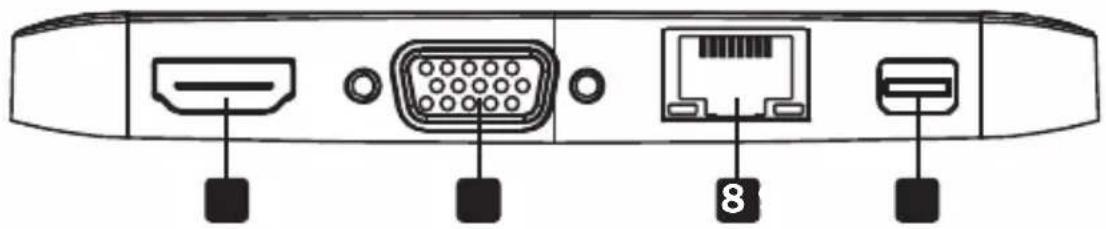

Vista General del Producto

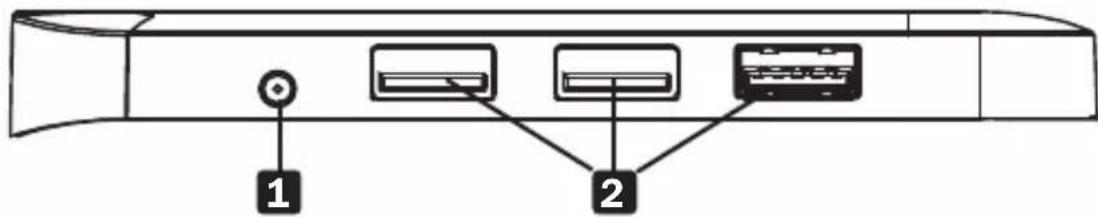

1 Puerto Mini Estéreo de 3.5 mm (Hembra): Conecte bocinas o micrófono
2 Puertos USB 3.0 (Hembra): Conecte hasta 3 periféricos USB

3

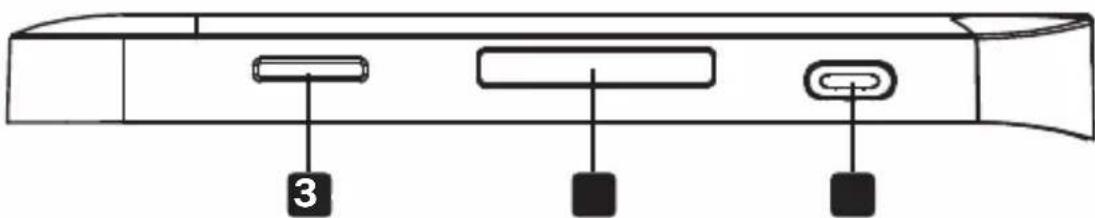

3 Ranura para Tarjeta de Memoria Micro SD: Inserte una tarjeta de memoria Micro SD
4 Ranura para Tarjeta de Memoria SD / MMC: Inserte una tarjeta de memoria SD / MMC
5 Puerto USB-C de Carga PD (Hembra): Conecte un dispositivo al cargador USB-C

Vista General del Producto

• Soporta simultáneamente la conexión de 2 monitores mediante el modo DisplayPort MST*
• Sólo se puede usar una ranura para tarjeta de memoria a la vez.
• Cuando se conecta a la alimentación a través del puerto de carga USB-C PD, 15W están dedicados a la estación de conexión y periféricos USB conectados. La energía sobrante se utiliza para cargar el dispositivo USB-C conectado.
• Para ver los cables sugeridos, consulte la sección de Accesorios Opcionales.
• Cuando la unidad esté conectada al puerto USB C en su computadora y a una red mediante cableado Cat5e o Cat6, se establecerá automáticamente una conexión de red. Si no se realiza la conexión, se puede establecer una manualmente yendo a la página de configuración de red de su computadora. Por ejemplo, en una Mac, necesita desplazarse a la sección de red en preferencias del sistema, hacer clic en el botón "Ayúdame" para llegar al asistente de configuración de red y seguir las instrucciones para establecer una conexión.
• Al conectar o desconectar el adaptador de PD, los dispositivos USB conectados se desconectarán y reconectarán rápidamente. Para evitar posible pérdida o corrupción de datos, no desconecte el adaptador de PD de la fuente de alimentación de CA durante la transferencia de datos.

*Para detalles, consulte la sección de Requerimientos para Múltiples Monitores

1. Conecte el puerto USB-C al puerto USB-C o Thunderbolt 3 de su laptop, tablet u otro dispositivo.
2. Conecte el puerto VGA al puerto VGA en un monitor usando un cable VGA.
   0
3. Conecte el puerto HDMI al puerto HDMI en un monitor usando un cable HDMI.

0

Instalación

1. Conecte el puerto mDP al puerto mDP en un monitor usando un cable Mini DisplayPort.
2. Conecte puertos del hub USB 3.0 a periféricos USB.
3. Conecte el puerto RJ45 a una red Ethernet mediante cable UTP.
4. Conecte el puerto mini estéreo de 3.5 mm a un micrófono o bocinas usando cable de audio de 3.5 mm.
5. Inserte una tarjeta Micro SD o SD / MMC en la ranura correspondiente para tarjeta de memoria para acceder a la memoria externa.
6. Cargue un dispositivo conectando su cargador USB-C al puerto de carga USB-C PD del adaptador.

Requerimientos para Múltiples Monitores

El U442-DOCK2-S soporta la conexión simultánea de dos monitores mediante el Modo DisplayPort MST [Multi-Stream Transport]. Uno de los monitores debe conectarse al puerto de video Mini DisplayPort. No es posible usar un monitor HDMI y un monitor VGA simultáneamente.

Al conectar dos monitores al mismo tiempo deben tenerse en cuenta las limitaciones siguientes.

¿Es Compatible la Computadora Fuente con DisplayPort MST?

Al conectar a una fuente de USB C que soporte DisplayPort MST, la fuente leerá la información de EDID de ambos monitores conectados como pantallas independientes que pueden ser mostradas en modo espejo o extendido.

Requerimientos para Múltiples Monitores

Al conectar a una fuente USB C que no soporte DisplayPort MST, como una MacBook, se utiliza en su lugar el modo SST [Single Stream Transport]. Solo el EDID del monitor conectado primero es leído por la fuente, obligando a ambos monitores conectados a mostrarse en modo espejo. La resolución predeterminada del primer monitor se envía al segundo monitor, que mostrará la misma resolución. Si el segundo monitor no puede soportar la misma resolución que el primero, no se mostrará video en él. Antes de conectar el segundo monitor, la resolución del primero debe cambiarse a la resolución del segundo monitor para que el video se muestre en ambos.

Nota: La siguiente tabla muestra la resolución máxima alcanzada en cada puerto de video en base a los monitores conectados. Mac no soporta DisplayPort MST; por lo tanto, las configuraciones de múltiples monitores no están garantizadas.

* Puerto que no está en uso

Especificaciones

Conectores de Entrada
USB USB-C (Macho)
Carga USB-C (Hembra)
Conectores de Salida
USB-A (3x) USB-A (Hembra)
Ethernet RJ45 (Hembra)
VGA VGA (Hembra)
HDMI HDMI (Hembra)
Mini DisplayPort mDP (Hembra)
Audio Mini Estéreo de 3.5 mm (Hembra)
Tarjetas de Memoria (x1) Micro SD, (x1) SD / MMC
Ambiental
Temperatura de Operación	0 °C a 45 °C [32 °F a 113 °F]
Humedad de Operación	De 10 % a 90 % de HR,Sin Condensación
Temperatura de Almacenamiento	-10 °C a 70 °C [14 °F a 158 °F]
Humedad de Almacenamiento	De 10% a 90% de HR,Sin Condensación
Requerimientos de Energía
Puerto de Carga USB-C	Soporta entrada de hasta 20V 3A (60W)

Garantía

Garantía Limitada de 3 años.
