MODE D'EMPLOI U44406NH4C Tripp Lite

(Ports Hub USB-A et USB-C)

U444-06N-H4U-C

U444-06N-H4UB-C

U444-06N-H4GUSC

(Prise en charge HDR)

U444-06N-HDR-W

English 1

Español 11

Deutsch 30

Italiano 40

EAT•N

Contenu de l'emballage

• U444-06N-H4-C, U444-06N-H4B-C, U444-06N-H4U-C, U444-06N-H4UB-C, U444-06N-H4GU-C, U444-06N-H4GUBC, U444-06N-H4GUBC, U444-06N-H4GUSC ou U444-06N-HDR-W

- Manuel d'utilisation

Accessoires disponibles en option

• Câbles HDMI haute vitesse P568-Series
- Câbles pour périphériques USB A/B U322-Series
- Câbles pour périphériques USB Micro-B U326-Series
- Câble de raccordement anti-coupure Cat6 Gigabit N201-Series
• U420-003 USB 3,2 Gen 1 câble USB-C mâle/mâle - 3 ft.

Caractéristiques du produit

Remarque : cette section répertorie les fonctionnalités de tous les modèles USB Type-C référencés dans ce manuel. Consultez le tableau des caractéristiques de USB Type-C pour déterminer les caractéristiques prises en charge par votre modèle.

• Supports USB DisplayPort Alternate Mode pour connecter un moniteur HDMI 4 K via un port USB-C
- Prend en charge 4 K x 2 K les résolutions Ultra haute définition (UHD) jusqu'à 3840 x 2160 (30/60 Hz) et HDR

Remarque : les capacités vidéo peuvent varier d'un modèle à l'autre. Consultez le tableau des fonctionnalités USB-C pour connaître les fonctionnalités prises en charge par votre produit.

- Le port Ethernet prend en charge des vitesses de réseau réelles de 10/100/1000 Mbps.

- Les ports hub USB-A et USB-C prennent en charge des taux de transfert de données allant jusqu'à 5 Gbps ; rétrocompatibilité avec les générations USB précédentes.

- Le port USB-C prend en charge à la fois le transfert de données et la charge USB Power Delivery (PD) avec une alimentation allant jusqu'à 20 V 3 A (60 W).*

- Plug and Play ; aucun logiciel ou pilote nécessaire *U444-06N-H4GUSC prend en charge la charge PD jusqu'à 20 V 5 A (100 W)

Caractéristiques du produit

Caractéristiques USB Type-C

Modèles :	Port HDMI 4 K	Port Hub USB-A	Port Gigabit Ethernet	Prise en charge du port USB-C	Prise en charge des données du port USB-C	Prise en charge de la vidéo HDR
U444-06N-H4-C	Y	N	N	Y	N	N
U444-06N-H4B-C	Y	N	N	Y	N	N
U444-06N-H4U-C	Y	Y	N	Y	Y	N
U444-06N-H4UB-C	Y	Y	N	Y	Y	N
U444-06N-H4GU-C	Y	Y	Y	Y	N	N
U444-06N-H4GUBC	Y	Y	Y	Y	N	N
U444-06N-H4GUSC	Y	Y	Y	Y	Y	N
U444-06N-HDR-W	Y	N	N	N	N	Y

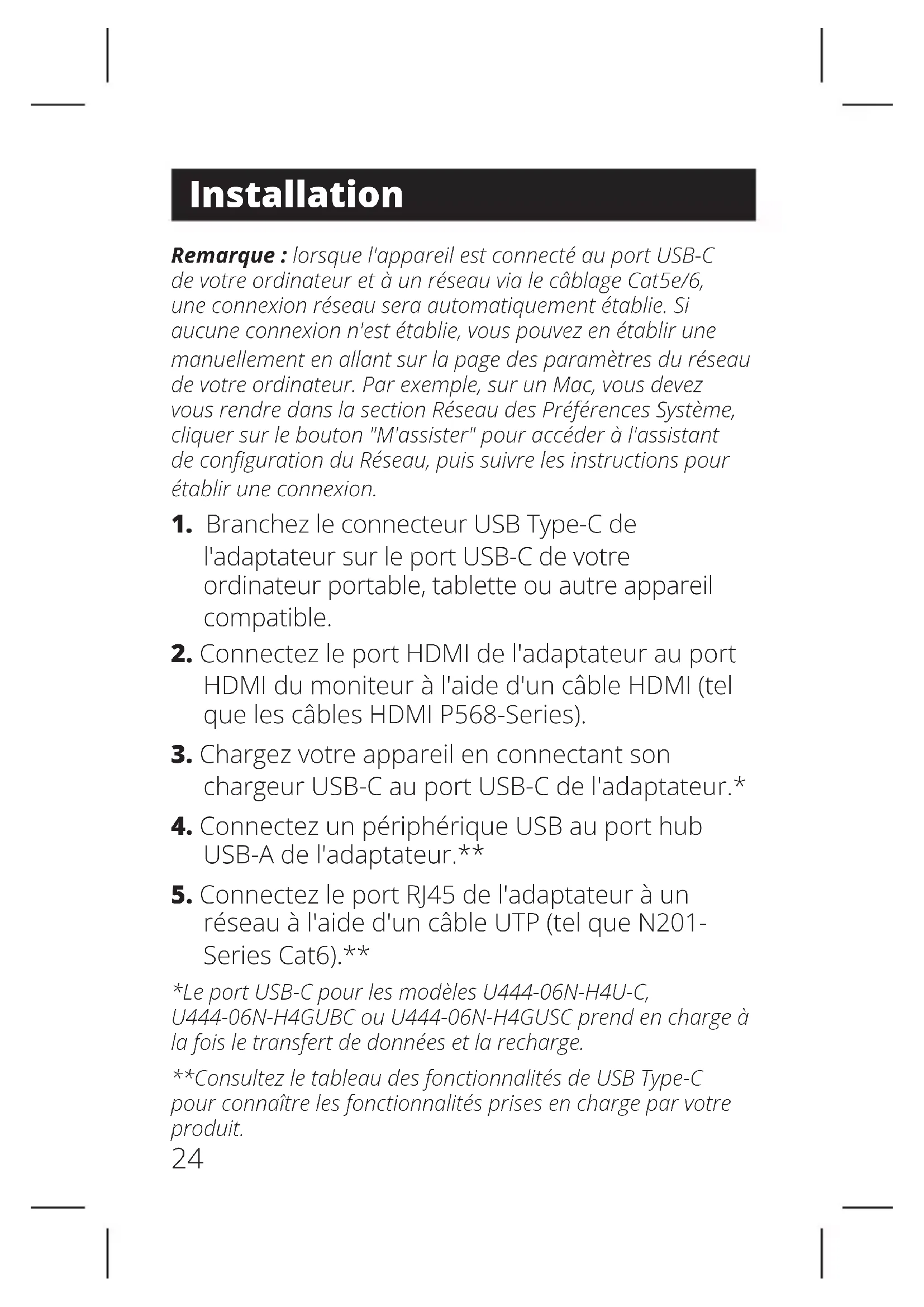

Installation

Remarque : lorsque l'appareil est connecté au port USB-C de votre ordinateur et à un réseau via le câblage Cat5e/6, une connexion réseau sera automatiquement établie. Si aucune connexion n'est établie, vous pouvez en établir une manuellement en allant sur la page des paramètres du réseau de votre ordinateur. Par exemple, sur un Mac, vous devez vous rendre dans la section Réseau des Préférences Système, cliquer sur le bouton "M'assister" pour accéder à l'assistant de configuration du Réseau, puis suivre les instructions pour établir une connexion.

1. Branchez le connecteur USB Type-C de l'adaptateur sur le port USB-C de votre ordinateur portable, tablette ou autre appareil compatible.
2. Connectez le port HDMI de l'adaptateur au port HDMI du moniteur à l'aide d'un câble HDMI (tel que les câbles HDMI P568-Series).
3. Chargez votre appareil en connectant son chargeur USB-C au port USB-C de l'adaptateur.*
4. Connectez un périphérique USB au port hub USB-A de l'adaptateur.**
5. Connectez le port RJ45 de l'adaptateur à un réseau à l'aide d'un câble UTP (tel que N201-Series Cat6).**

*Le port USB-C pour les modèles U444-06N-H4U-C, U444-06N-H4GUBC ou U444-06N-H4GUSC prend en charge à la fois le transfert de données et la recharge.

**Consultez le tableau des fonctionnalités de USB Type-C pour connaître les fonctionnalités prises en charge par votre produit.

Caractéristiques

Modèles :	U444-06N-H4-C	U444-06N-H4B-C	U444-06N-H4U-C	U444-06N-H4UB-C
Connecteurs d'entrée
USB USB C (MÂLE)
Prise en charge du port USB-C	Y
Prise en charge des données du port USB-C	NY
Connecteurs de sortie
HDMI 4 K HDMI (FEMELLE)
USB S.O. USB A femelle
Ethernet S.O. S.O.
Environnement
Température de fonctionnement	32°F à 113°F (0°C à 45°C)
Taux d'humidité en fonctionnement	HR 10 % à 85 % sans condensation
Température de stockage	14°F à 158°F (-10°C à 70°C)
Humidité de stockage	HR 5 % à 90 % sans condensation
Exigences en matière d'alimentation
Port de charge USB-C	Prend en charge jusqu'à 20 V 3 A (60 W) d'entrée
Port USB-A S.O.			Fournit jusqu'à 5V 1A (5W) de sortie

Caractéristiques

Modèles :	U444-06N-H4GU-C	U444-06N-H4GUBC	U444-06N-H4GUSC	U444-06N-HDR-W
Connecteurs d'entrée
USB USB C (MÂLE)
Prise en charge du port USB-C	Y N
Prise en charge des données du port USB-C	N Y N
Connecteurs de sortie
HDMI 4 K HDMI (FEMELLE)
USB USB A femelle S.O.
Ethernet RJ45 (Femelle)	S.O.
Environnement
Température de fonctionnement	32°F à 113°F (0°C à 45°C)
Taux d'humidité en fonctionnement	HR 10 % à 85 % sans condensation
Température de stockage	14°F à 158°F (-10°C à 70°C)
Humidité de stockage	HR 5 % à 90 % sans condensation
Exigences en matière d'alimentation
Port de charge USB-C	Prend en charge jusqu'à 20 V 3 A (60 W) d'entrée		Prend en charge jusqu'à 20 V 5 A (100 W)	S.O.
Port USB-A	Fournit jusqu'à 5V 1A (5W) de sortie		Fournit jusqu'à 5V 1,5A (5W) de sortie	S.O.

Garantie

GARANTIE LIMITÉE DE 3 ANS

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-

returns avant d'envoyer un produit pour le faire réparer.

Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites ; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.

SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES.

Plus précisément, nous ne sommes pas responsables des coûts, tels qu'une perte de profit ou de revenus, la perte d'équipement, la perte de l'usage d'un équipement, la perte de logiciel, la perte de données, des coûts de remplacement, les réclamations de tiers ou autre.

Conformité aux normes

Avis FCC, Classe B

Cet appareil est conforme à la partie 15 des règles FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne peut pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant causer un fonctionnement indésirable.

Remarque : cet équipement a été testé et jugé conforme aux limites pour un appareil numérique de Classe B, conformément à la partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Toutefois, il n'existe aucune garantie que les interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en mettant l'équipement hors tension et sous tension, l'utilisateur est invité à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Connecter l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.

Tout changement ou modification de cet équipement non expressément approuvé par Eaton pourrait annuler le droit de l'utilisateur à utiliser cet équipement.

Conformité aux normes

Informations de conformité WEEE pour les clients et les recycleurs (Union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis.

Eaton est une marque déposée.

© 2023 Eaton

Tous droits réservés.

Publication n°

23-07-562/

93-36FB_RevG

Juillet 2023

Toutes les marques commerciales appartiennent à leurs propriétaires respectifs.
