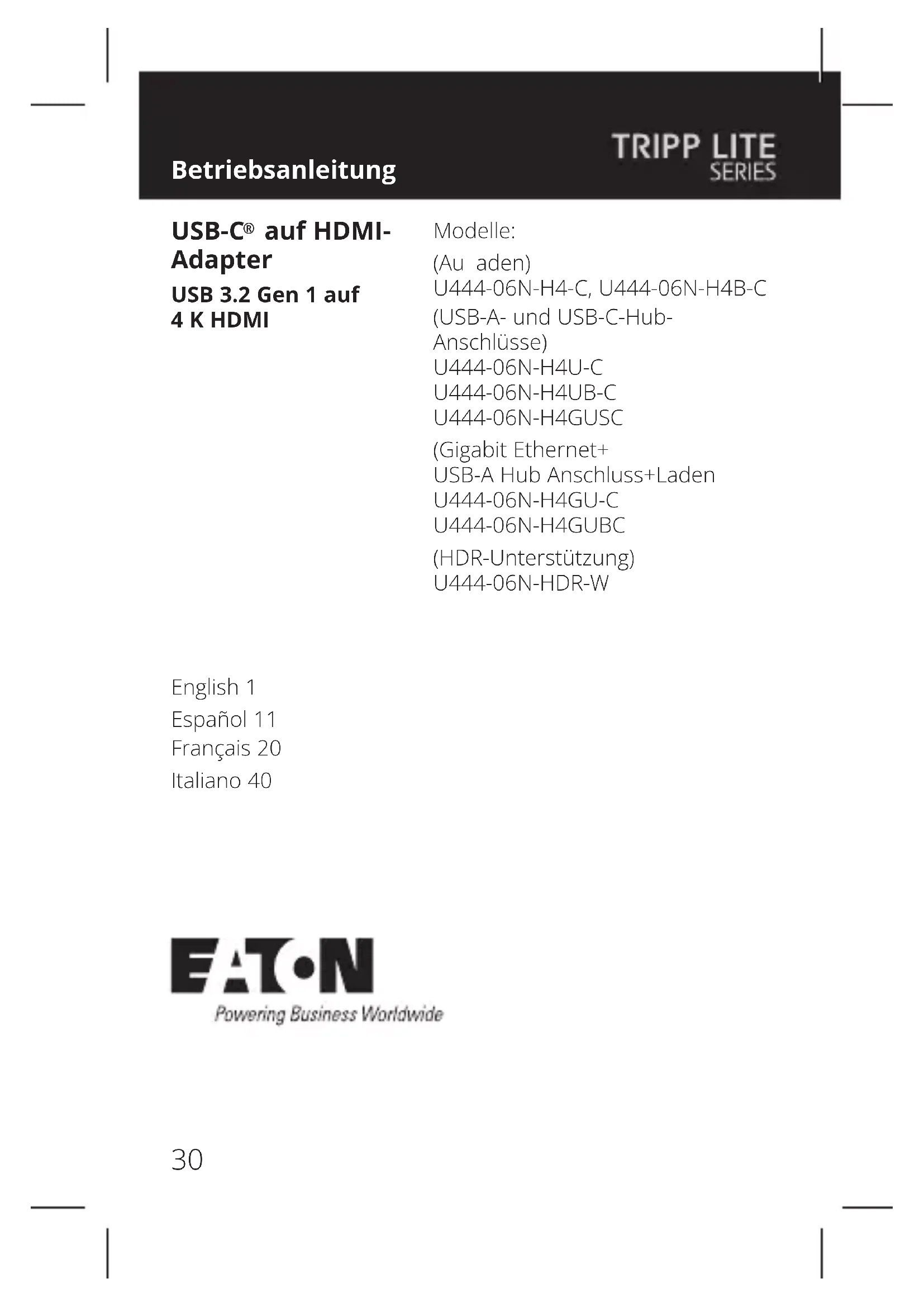

BEDIENUNGSANLEITUNG U44406NH4C Tripp Lite

auf HDMI- Adapter USB 3.2 Gen 1 auf 4 K HDMI English 1 Español 11 Français 20 Italiano 4031 Im Paket enthalten

• Betriebsanleitung Optionales Zubehör

• P568-Serie Hochgeschwindigkeits-HDMI-Kabel

• N201-Serie Cat6-Gigabit-Patchkabel mit Knickschutz

• U420-003 USB 3.2 Gen 1 USB-C-Stecker/Stecker Kabel - 3 Fuß32 Produktmerkmale Hinweis: In diesem Abschnitt sind die Funktionen aller in diesem Handbuch erwähnten USB-Typ-C-Modelle aufgeführt. In der Tabelle der USB-Typ-C-Funktionen können Sie sehen, welche Funktionen Ihr Modell unterstützt.

• Unterstützt USB DisplayPort Alternate Mode für den Anschluss eines 4K-HDMI-Monitors über einen USB-C-Anschluss

• Unterstützt 4K x 2K Ultra High Denition (UHD)- Auösungen von bis zu 3840 x 2160 (30/60 Hz) und HDR Hinweis: Die Videofunktionen können je nach Modell variieren. In der Tabelle USB-C-Funktionen nden Sie die Funktionen, die Ihr Produkt unterstützt.

• Ethernet-Anschluss unterstützt echte 10/100/1000 Mbit/s-Netzwerkgeschwindigkeiten

• USB-A- und USB-C-Hub-Anschlüsse unterstützen Datenübertragungsraten von bis zu 5 Gbit/s; abwärtskompatibel mit früheren USB- Generationen

• Der USB-C-Anschluss unterstützt sowohl die Datenübertragung als auch das Laden über USB Power Delivery (PD) mit einer Leistungsaufnahme von bis zu 20 V 3 A (60 W).*

• Plug-and-Play – keine Software oder Treiber erforderlich *U444-06N-H4GUSC unterstützt PD-Auadung bis zu 20 V 5 A (100 W)33 Produktmerkmale USB-Typ-C-Funktionen Unterstützung für HDR-Video

Unterstützung für USB-C-Dat- enanschluss

Unterstützung für USB-C-Ladean- schluss

Gigabit Ethernet-Anschluss

Installation Hinweis: Wenn das Gerät an den USB-C-Anschluss Ihres Computers oder über ein Cat5e/6-Kabel an ein Netzwerk angeschlossen ist, wird automatisch eine Netzwerkverbindung hergestellt. Wenn keine Verbindung hergestellt wird, können Sie manuell eine Verbindung herstellen, indem Sie die Netzwerkeinstellungen Ihres Computers aufrufen. Auf einem Mac würden Sie beispielsweise zum Abschnitt Netzwerk in den Systemeinstellungen gehen, auf die Schaltäche „Unterstützung erhalten“ klicken, um den Assistenten für die Netzwerkeinrichtung aufzurufen, und dann den Auorderungen folgen, um eine Verbindung herzustellen.

Verbinden Sie den USB-Typ-C-Anschluss des Adapters mit dem USB-C-Anschluss Ihres Laptops, Tablets oder eines anderen kompatiblen Geräts.

2. Schließen Sie den HDMI-Anschluss des Adapters

mit einem HDMI-Kabel (z. B. HDMI-Kabel der P568- Serie) an den HDMI-Anschluss des Monitors an.

3. Laden Sie Ihr Gerät auf, indem Sie sein USB-

C-Ladegerät an den USB-C-Anschluss des Adapters anschließen.*

4. Schließen Sie ein USB-Gerät an den USB-A-Hub-

Anschluss des Adapters an.**

5. Schließen Sie den RJ45-Anschluss des Adapters

mit einem UTP-Kabel (z. B. Cat6-Kabel der N201- Serie) an ein Netzwerk an.** *Der USB-C-Anschluss der Modelle U444-06N-H4U-C, U444-06N-H4GUBC oder U444-06N-H4GUSC unterstützt sowohl die Datenübertragung als auch das Auaden. **Die von Ihrem Produkt unterstützten Funktionen nden Sie in der Tabelle mit den USB-Typ-C-Funktionen.35 Modelle U444-06N-H4-C U444-06N-H4B-C U444-06N-H4U-C U444-06N-H4UB-C Eingangsanschlüsse USB USB-C (Stecker) Unterstützung für USB-C-Ladeanschluss

Unterstützung für USB-C- Datenanschluss N J Ausgangsanschlüsse 4 K HDMI HDMI (Buchse) USB Nicht verfügbar USB-A (Buchse) Ethernet Nicht verfügbar Nicht verfügbar Umgebung Betriebstemperatur 0 °C bis 45 °C (32°F bis 113°F) Luftfeuchtigkeit bei Betrieb 10 % bis 85 % RH, nicht kondensierend Lagertemperatur -10 °C bis 70 °C (14 °F bis 158 °F) Luftfeuchtigkeit bei Lagerung 5 % bis 90 % RH, nicht kondensierend Leistungsbedarf USB-C-Ladeanschluss Unterstützt bis zu 20 V 3 A (60 W) Eingangsleistung USB-A-Anschluss Nicht verfügbar Bietet bis zu 5 V 1 A (5 W) Ausgangsleistung Technische Daten36 Modelle U444-06N-H4GU-C

Eingangsanschlüsse USB USB-C (Stecker) Unterstützung für USB-C-Ladeanschluss J N Unterstützung für USB-C-Datenanschluss N J N Ausgangsanschlüsse 4 K HDMI HDMI (Buchse) USB USB-A Buchse Nicht verfügbar Ethernet RJ45 (Buchse) Nicht verfügbar Umgebung Betriebstemperatur 0 °C bis 45 °C (32 °F bis 113 °F) Luftfeuchtigkeit bei Betrieb 10 % bis 85 % RH, nicht kondensierend Lagertemperatur -10 °C bis 70 °C (14 °F bis 158 °F) Luftfeuchtigkeit bei Lagerung 5 % bis 90 % RH, nicht kondensierend Leistungsbedarf USB-C-Ladeanschluss Unterstützt bis zu 20 V 3 A (60 W) Eingangsleistung Unterstützt bis zu 20 V 5 A (100 W) Nicht verfügbar USB-A Anschluss Bietet bis zu 5 V 1 A (5 W) Ausgangsleisung Bietet bis zu 5 V 1,5 A (7,5 W) Nicht verfügbar Technische Daten37 Garantie

3JAHRE EINGESCHRÄNKTE GARANTIE

Wir sichern zu, dass unsere Produkte für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sind, Unsere Verpichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns bevor Sie ein Gerät zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Missgeschick, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN

GEBEN WIR KEINE ZUSICHERUNGEN, WEDER AUSDRÜCKLICH

NOCH IMPLIZIERT, EINSCHLIESSLICH ZUSICHERUNGEN ZUR

MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. In einigen Ländern ist die Einschränkung bzw. der Ausschluss von stillschweigenden Zusicherungen nicht zulässig; daher gelten die vorgenannten Einschränkungen oder Ausschlüsse möglicherweise nicht für den Käufer. MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIRUNTER KEINEN UMSTÄNDEN FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER NACHFOLGENDE SCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, HAFTBAR, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.38 Einhaltung gesetzlicher Vorschriften FCC-Hinweis, KlasseB Dieses Gerät entspricht Teil15 der FCC-Bestimmungen. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und (2) dieses Gerät muss empfangende Interferenzen aufnehmen können, selbst Interferenzen, die eventuell einen unerwünschten Betrieb verursachen. Hinweis: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte bieten einen angemessenen Schutz gegen schädliche Funkstörungen in Wohngebieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Sollte es nicht gemäß den Anweisungen installiert und verwendet werden, kann es schädliche Störungen des Funkverkehrs verursachen. Dennoch gibt es keine Garantie dafür, dass bei einer bestimmten Installation keine Funkstörungen auftreten. Sollte dieses Gerät den Radio- oder Fernsehempfang stören, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Funkstörung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Neuausrichtung oder Verlegung der Empfangsantenne.

• Erhöhung des Abstands zwischen dem Gerät und dem Empfänger.

• Anschluss des Geräts an eine Steckdose, die nicht mit dem Stromkreis verbunden ist, an den der Empfänger angeschlossen ist.

• Wenden Sie sich im Bedarfsfall an einen Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe zu erhalten. Änderungen oder Modikationen, die nicht ausdrücklich von Eaton genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts unwirksam machen.39 Eaton 1000Eaton Boulevard Cleveland, OH44122 Vereinigte Staaten Eaton.com © 2023 Eaton Alle Rechte vorbehalten. Publikationsnummer 23-07-562 / 93-36FB_RevG Juli 2023 Eaton ist eine eingetragene Handelsmarke. Alle Marken sind Eigentum der jeweiligen Inhaber. Informationen zur WEEE-Konformität für Kunden und Recycling-Unternehmen (Europäische Union) Gemäß der Richtlinien über Elektro- und Elektronik- Altgeräte (WEEE) und den dazugehörigen Durchführungsbestimmungen haben Kunden, die neue Elektro- und Elektronikgeräte von Eaton kaufen, ein Anrecht auf: - Einsendung alter Geräte zum Recycling auf einer Eins- zu-Eins-Basis (dies variiert je nach Land)

• Rücksendung neuer Geräte zum Recyling, wenn diese auslaufen und letztendlich zu Abfall werden Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Eine Änderung der Spezikationen auch ohne Vorankündigung bleibt vorbehalten. Einhaltung gesetzlicher Vorschriften40 Manuale utente Modelli: (Carica) U444-06N-H4-C, U444-06N-H4B-C (Porte hub USB-A e USB-C) U444-06N-H4U-C U444-06N-H4UB-C
