SUB18A - Haut-parleur IBIZA SOUND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses actif (subwoofer) amplifié
Marque	Ibiza Sound
Modèle	SUB18A
Haut-parleur	18 pouces (46 cm)
Puissance max.	1200 W
Bande passante	20 Hz à 180 Hz
SPL max.	129 dB
Alimentation	220-240 V~ 50 Hz, 500 VA
Fusible	T2AL 250 V
Dimensions	63 x 58 x 65 cm
Poids	31,75 kg
Entrées	2 x Line (Jack 6,35 mm), 1 x Micro (Jack 6,35 mm), 1 x Aux (RCA)
Sorties	2 x Satellites Speakon, 2 x Ligne (RCA gauche et droite)
Égaliseur	2 bandes (graves et aigus), réglage de -12 dB à +12 dB
Réglages de volume	Séparés pour subwoofer et satellites
Indicateurs	Voyant POWER (sous tension), voyant CLIP (distorsion)
Protection	Classe I, mise à la terre obligatoire
Utilisation	Intérieur uniquement, pièce sèche et fermée
Température de fonctionnement	5 °C à 35 °C
Entretien	Débrancher avant nettoyage, ne pas utiliser de liquides
Réparabilité	Fusible remplaçable par l'utilisateur (mêmes caractéristiques)

FOIRE AUX QUESTIONS - SUB18A IBIZA SOUND

Quelle est la puissance maximale du SUB18A ?

La puissance maximale est de 1200 W, avec une consommation de 500 VA sous 220-240 V~.

Quelles sont les dimensions et le poids du caisson ?

Les dimensions sont de 63 x 58 x 65 cm et le poids est de 31,75 kg.

Quels types d'entrées audio propose le SUB18A ?

Il dispose de 2 entrées ligne (Jack 6,35 mm), 1 entrée micro (Jack 6,35 mm) et 1 entrée auxiliaire (RCA).

Comment régler le volume du subwoofer et des satellites ?

Les réglages de volume sont séparés : un contrôle pour le subwoofer et un pour les satellites, permettant un équilibrage personnalisé.

Que signifie le voyant CLIP sur le panneau avant ?

Le voyant CLIP s'allume lorsque le signal d'entrée atteint le niveau de distorsion. Il faut alors réduire le volume pour éviter une distorsion sonore.

Puis-je utiliser le SUB18A à l'extérieur ?

Non, l'appareil est conçu pour une utilisation intérieure uniquement, dans une pièce sèche et fermée, à l'abri de l'humidité et des températures extrêmes (5 à 35 °C).

Comment remplacer le fusible du SUB18A ?

Débranchez d'abord l'appareil du secteur. Remplacez le fusible par un neuf de mêmes caractéristiques : T2AL 250 V. Ne jamais utiliser un fusible de valeur différente.

Le SUB18A est-il compatible avec des enceintes satellites passives ?

Oui, il possède 2 sorties Speakon pour connecter des enceintes satellites passives, avec un amplificateur intégré pour les alimenter.

Quelle est la bande passante du subwoofer ?

La réponse en fréquence s'étend de 20 Hz à 180 Hz, ce qui couvre les fréquences graves.
Le SPL maximal est de 129 dB.

Comment nettoyer le SUB18A en toute sécurité ?

Avant tout nettoyage, débranchez la fiche secteur. Utilisez un chiffon sec et doux. Ne jamais utiliser de liquides ou de sprays, et ne pas obstruer les orifices de ventilation.

MODE D'EMPLOI SUB18A IBIZA SOUND

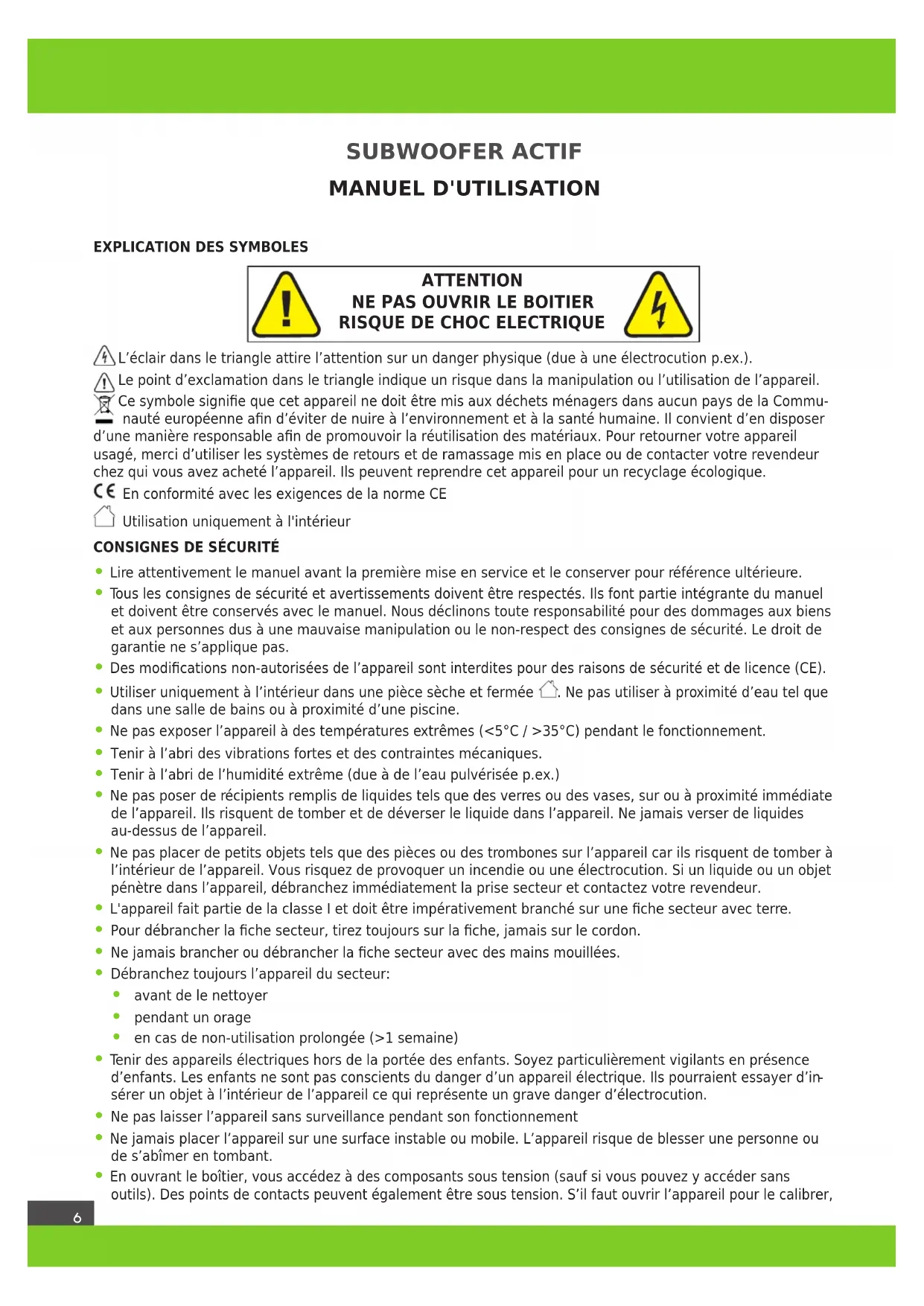

FR - Manuel d'Utilisation - p. 6

L'éclair dans le triangle attire l'attention sur un danger physique (due à une électrocution p.ex.).

Le point d'exclamation dans le triangle indique un risque dans la manipulation ou l'utilisation de l'appareil. Ce symbole signifie que cet apparéil ne doit être mis aux déchets menagers dansaucun pays de la Communautéeuropeanenneafin d'éviterde nuireaI'environnementetà la santehumaine.II convient d'en disposer d'une maniere responsableafin de promouvoir la réutilisation des matériaux.Pour returnerVote apparéil usage,merci d'utiliser les systèmes de retours et de ramassage mis en place ou de contactervote revendeur chez qui vous aze achété I'appareil. IIs peuvent reprendre cet apparéil pour un recyclage ecologique.

En conformité avec les exigences de la norme CE

Utilisation uniquement à l'intérieur

CONSIGNES DE SECURITE

Lire attentivement le manuel avant la première mise en service et le conserver pour reference ulterieure.
Tous les consignes de securite et avertissements doivent etre respectes. Iis font partie integrante du manuel etdoivent etre conservedes avec le manuel.Nous declinons toute responsabilité pour des dommages aux biens etaux personnes dus à une mauvaise manipulation ou le non-respect des consignes de securite.Le croit de garantie ne s'applique pas.
Des modifications non-authorises de l'appareil sont interdites pour des raisons de sécurité et de licence (CE).
Utiliser uniquement à l'intérieur dans une piece seche et fermée Ne pas utiliser a proximite d'eau tel que dans une salle de bains ou a proximite d'une piscine.
- Ne pas exposer l'appareil à des températures extrêmes (<5°C / >35°C) pendant le fonctionnement.
- Tenir à l'abri des vibrations fortes et des contraintes mécaniques.
- Tenir à l'abri de l'humidité extréme (due à de l'eau pulverisé p.ex.)
- Ne pas poser de recipients remplis de liquides tels que des verres ou des vases, sur ou a proximite immediatede l'appareil. Ils risquent de tomber et de déverser le liquide dans l'appareil. Ne jamais verser de liquidesau-dessus de l'appareil.
- Ne pas placer de petits objets tels que des pieces ou des trombones sur l'appareil car ils risquent de tomber à l'intérieur de l'appareil. Vous risquez de provoquer un incendie ou une électrocution. Si un liquide ou un object pénétre dans l'appareil, débranchez immeditatement la prise secteur et contactez votre revendeur.
L'appareil fait partie de la classe I et doit être impératifement branché sur une fiche secteur avec terre.
Pour débrancher la fiche secteur, tirez toujours sur la fiche, jamais sur le cordon.
- Ne jamais brancher ou débrancher la fiche secteur avec des mains mouillées.
- Débranche toujours l'appareil du secteur:

avant de le nettoyer
pendant un orage
en cas de non-utilisation prolongée (>1SEMaine)

• Tenir des apparèils électriques hors de la portée des enfants. Soyez particulièrement vigilants en présence d'enfants. Les enfants ne sont pas conscients du danger d'un apparéil électrique. Ils pourrait essayer d'in sérer un objet à l'intérieur de l' apparéil ce qui représenté un grave danger d'électrocution.
• Ne pas laisser l'appareil sans surveillance pendant son fonctionnement
• Ne jamais placer l'appareil sur une surface instable ou mobile. L'appareil risque de blesser une personne ou de s'abimer en tombant.
• En ouvrant le boîtier, vous accédez à des composants sous tension (sauf si vous pouvez y acceder sans outils). Des points de contacts peuvent également être sous tension. S'il faut ouvrir l'appareil pour le calibrer,

l'entretenir, le réparer ou remplacer des composants, toutes les bornes doivent d'abord être débranchées des sources de tension. S'il faut garder l'appareil ouvert et sous tension pendant la maintenance ou la réparation, ce travail ne doit être effectué que par un spécialiste qui connait les risques encourus et la reglementation en vigueur.

• Ne jamais brancher l'appareil immédiatement après un passage d'un endroit froid dans un endroit chaud. L'eau de condensation qui se forme, risquéd'endommager l'appareil ou provoquer un choc électrique. Attende que l'appareil ait atteint la température ambiente avant de le brancher. Attende que l'eau de condensation se soit evaporée ce qui peut prendre quelques heures.
• Ne pas placer de flamme ouverte telle qu'une bougie sur ou a cotoé de l'appareil.
• Ne pas placer l'appareil sur une surface molle telle qu'un tapis ou un lit. Ne pas obstruer les orifices de ventilation. Ne pas empêcher la circulation d'air par des objets tels que des magazines, nappes ou rideaux. Ceci empêche la dissipation de la chaleur et peut entraîner une surchauffe.
  Utiliser l'appareil uniquement à un environnement modéré. Ne pas utiliser dans un environnement tropical.
  Toutes les personnes impliquées dans l'utilisation, l'installation et la maintenance de cet apparil doivent etre formées et qualifiées et respecter ces consignes.
• Remplacer les cables secteur defectueux uniquement par un spécialiste. Risque d'electrocution!

DISPOSITIF DE COUPURE DU SECTEUR

Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilise comme dispositif de déconnexion, ce dispositif doit rester facilement accessible.

CHARACTERISTIQUES

Pour système de sonorisation amplifié 2 enceintes+Sub
2 entrées LIGNE
1 entree et 1 sortie stereo AUX
- Egaliseur à 2 bandes (graves & aiguës)
- Amplificateur dans le caisson pour les enceintes satellites
2 Sorties satellites Speakon
- Réglages de volume séparés pour le subwoofer et les satellites

INSTALLATION

Branchez une extrémité du cordon secteur fourni sur la fiche IEC (14) et l'autre extrémité sur une prise secteur appropriée.

FONCTIONNEMENT

Avant de mesure l'appareil sous tension, reglez le volume au minimum.
- Branchez vous source audio sur la fiche d'entrée appropriée.
- Branchez l'appareil sur la prise secteur.
- Allumez d'abord la source audio et ensuite l'enceinte active.
- Réglez le volume avec le contrôle approprié.
- Reglez les graves et les aigus.

1. Reglage de volume micro
2. Contrôle des basses fréquences Règile le niveau de tonalité des basses fréquences de -12dB à +12dB
3. Contrôle des hautes fréquences: Règile le niveau de tonalité des hauteures fréquences de -12dB à +12dB
4. Contrôle de volume du subwoofer
5. Contrôle de volume général
6. Entrée microphone par Jack 6,35mm
7. Entrée ligne par Jack 6,35mm
8. Entre aux par RCA pour des appareils tels que lecteur CD, tuner ou table de mixage
9. Sorties ligne (D + G) par RCA
10. Sortie satellite 1

11. Sortie satellite 2

12. Compartment du fusible

13. Fiche d'alimentation secteur IEC
14. Commutateur d'isolation de masse
15. Interrupteur général
16. Voyant POWER: s'allume lorsque l'enceinte est sous tension (uniquement sur SUB18A)
17. Voyant CLIP: : Lorsqu'il s'allume, le signal à l'entrée a atteint le niveau de distorsion. Réduisez le niveau d'entrée pour éviter une distorsion du son (uniquement sur SUB18A)

CONNEXION D'UN MICROPHONE

Branchez le microphone sur la fiche MIC et mettez-le sous tension.

Note: Le fait de brancher un microphone ne coupe pas le son de la source en cours de lecture.

REplacement DU FUSIBLE

Attention! Débranche l'appareil du secteur et remplacez le fusible uniquement par un fusible neuf qui présente exactement les mêmes caractéristiques techniques que le fusible d'origine.

CHARACTERISTIQUES TECHNIQUES

Réf SUB15A SUB18A
Subwoofer 15" / 38cm 18"/46cm
Puisance max. 800W 1200W
Bande passante 20 à 250Hz 20Hz à 180Hz
SPL/SPL max. 101dB / 127dB 103dB/129dB
Alimentation 220-240V~ 50Hz
Consummation 280VA 500VA
Fusible T2AL 250V T2AL 250V
Dimensions	38.5 x 38.5 x 57cm	63 x 58 x 65cm
Poids	21.41kg	31.75kg
