GEBRUIKSAANWIJZING SUB18A IBIZA SOUND

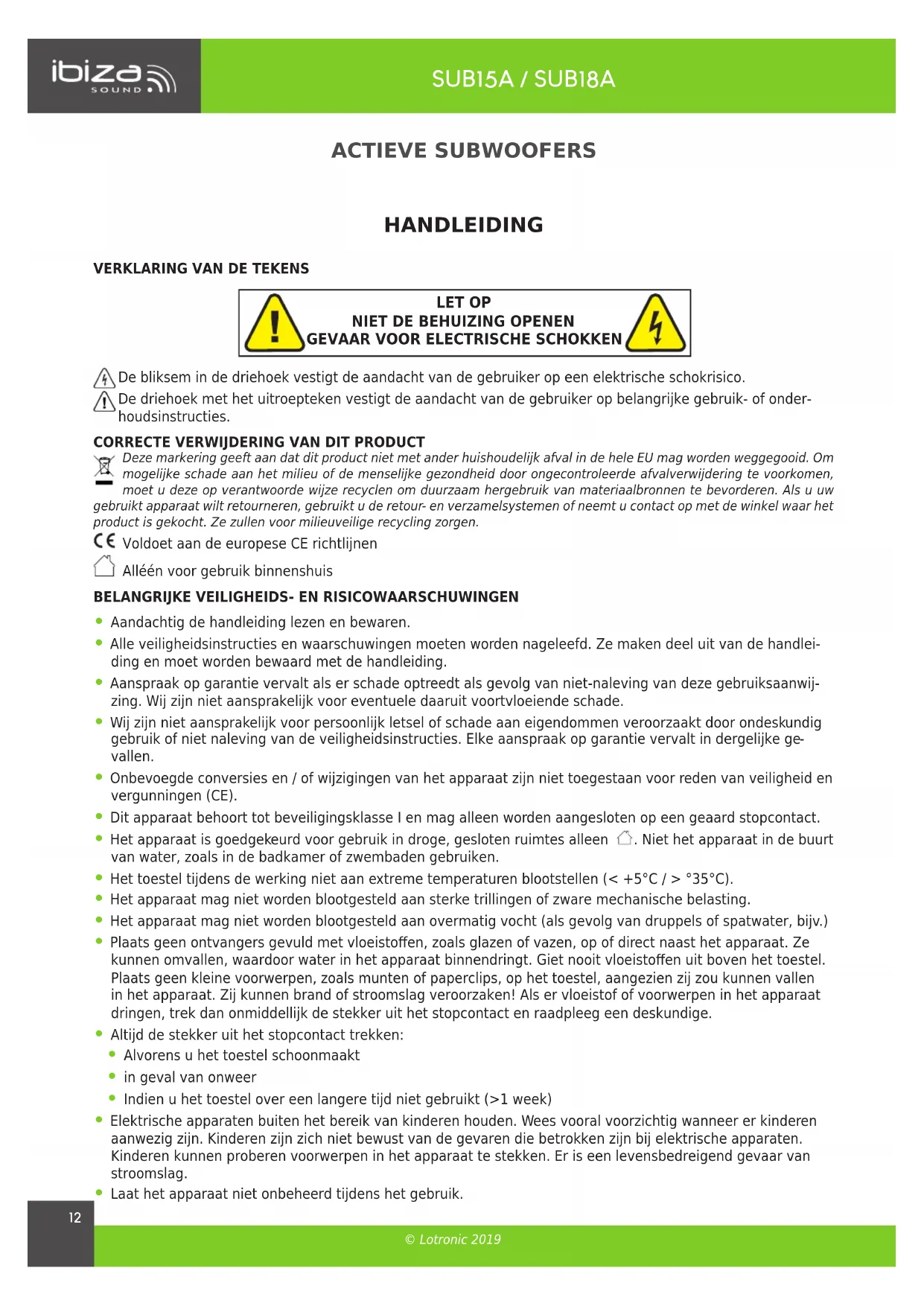

GEVAAR VOOR ELECTRISCHE SCHOKKEN

De bliksem in de driehoek vestigt de aandacht van de gebruiker op een elektrische schokrisico.De driehoek met het uitroepteken vestigt de aandacht van de gebruiker op belangrijke gebruik- of onder- houdsinstructies.CORRECTE VERWIJDERING VAN DIT PRODUCT Deze markering geeft aan dat dit product niet met ander huishoudelijk afval in de hele EU mag worden weggegooid. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze op verantwoorde wijze recyclen om duurzaam hergebruik van materiaalbronnen te bevorderen. Als u uw gebruikt apparaat wilt retourneren, gebruikt u de retour- en verzamelsystemen of neemt u contact op met de winkel waar het product is gekocht. Ze zullen voor milieuveilige recycling zorgen.Voldoet aan de europese CE richtlijnenAlléén voor gebruik binnenshuisBELANGRIJKE VEILIGHEIDS- EN RISICOWAARSCHUWINGEN

• Aandachtig de handleiding lezen en bewaren.

• Alle veiligheidsinstructies en waarschuwingen moeten worden nageleefd. Ze maken deel uit van de handlei- ding en moet worden bewaard met de handleiding.
• Aanspraak op garantie vervalt als er schade optreedt als gevolg van niet-naleving van deze gebruiksaanwij- zing. Wij zijn niet aansprakelijk voor eventuele daaruit voortvloeiende schade.
• Wij zijn niet aansprakelijk voor persoonlijk letsel of schade aan eigendommen veroorzaakt door ondeskundig gebruik of niet naleving van de veiligheidsinstructies. Elke aanspraak op garantie vervalt in dergelijke ge vallen.
• Onbevoegde conversies en / of wijzigingen van het apparaat zijn niet toegestaan voor reden van veiligheid en vergunningen (CE).
• Dit apparaat behoort tot beveiligingsklasse I en mag alleen worden aangesloten op een geaard stopcontact.

• Het apparaat is goedgekeurd voor gebruik in droge, gesloten ruimtes alleen . Niet het apparaat in de buurt van water, zoals in de badkamer of zwembaden gebruiken.
• Het toestel tijdens de werking niet aan extreme temperaturen blootstellen (< +5°C / > °35°C).

• Het apparaat mag niet worden blootgesteld aan sterke trillingen of zware mechanische belasting.

• Het apparaat mag niet worden blootgesteld aan overmatig vocht (als gevolg van druppels of spatwater, bijv.)

• Plaats geen ontvangers gevuld met vloeisto󰊞en, zoals glazen of vazen, op of direct naast het apparaat. Ze kunnen omvallen, waardoor water in het apparaat binnendringt. Giet nooit vloeisto󰊞en uit boven het toestel. Plaats geen kleine voorwerpen, zoals munten of paperclips, op het toestel, aangezien zij zou kunnen vallen in het apparaat. Zij kunnen brand of stroomslag veroorzaken! Als er vloeistof of voorwerpen in het apparaat dringen, trek dan onmiddellijk de stekker uit het stopcontact en raadpleeg een deskundige.
• Altijd de stekker uit het stopcontact trekken:

• Alvorens u het toestel schoonmaakt

• Indien u het toestel over een langere tijd niet gebruikt (>1 week)

• Elektrische apparaten buiten het bereik van kinderen houden. Wees vooral voorzichtig wanneer er kinderen aanwezig zijn. Kinderen zijn zich niet bewust van de gevaren die betrokken zijn bij elektrische apparaten. Kinderen kunnen proberen voorwerpen in het apparaat te stekken. Er is een levensbedreigend gevaar van stroomslag.
• Laat het apparaat niet onbeheerd tijdens het gebruik.SUB15A / SUB18A

• Plaats het apparaat nooit op een instabiele of beweegbare ondergrond. Mensen kunnen gewond raken of het apparaat wordt beschadigd door het vallen.

• Bij gebruik van een rek, zorg voor een stabiele positie en veilig vervoeren. Installatie op one󰊞en, schuine vlakken of abrupt stoppen van het rack tijdens het transport kan resulteren in het kantelen of vallen van het toestel uit het rek en mensen verwonden.

• Onder spanning staande delen kunnen worden blootgesteld door het openen van deksels of het verwijderen van onderdelen (tenzij dit kan worden gedaan zonder gereedschap). Contactpunten kunnen ook onder span

ning staan. Als het apparaat moet worden geopend om te kalibreren, repareren of vervangen van onderdelen of componenten, moet eerst al haar polen worden losgekoppeld van alle spanningsbronnen. Als het apparaat moet worden gehouden open en onder spanning tijdens onderhoud of reparaties, kan dit werk alleen worden uitgevoerd door een vakman die vertrouwd is met de risico's en de relevante regelgeving.

• Sluit nooit het apparaat direct na de overdracht van een koude naar een warme kamer. Het condenswater dat hierbij gevormd wordt kan een elektrische schok veroorzaken. Laat het apparaat eerst op kamertemperatuur komen voordat u het aansluit. Wacht tot het condenswater verdampt is. Dit kan enkele uren duren.

• Plaats geen open vlammen, zoals brandende kaarsen op of naast het apparaat.

• Plaats het apparaat nooit op zachte oppervlakken zoals tapijten of bedden. Niet de ventilatieopeningen van het apparaat afdekken. Niet de luchtcirculatie met voorwerpen zoals tijdschriften, tafellaken en gordijnen verstoppen. Dit voorkomt de afvoer van warmte uit het apparaat en kan leiden tot oververhitting.

• Gebruik het apparaat alleen in een gematigd klimaat, niet in een tropische omgeving.

• Alle personen die dit apparaat gebruiken, installeren of onderhouden moeten gekwali󰊟ceerd zijn en deze gebruiksaanwijzing naleven.

AFKOPPELING VAN HET LICHTNET

• Als een netsnoer of stekkerdoos wordt gebruikt om de stekker uit het stopcontact te halen, moet het stopcontact of de stekkerdoos te allen tijde gemakkelijk toegankelijk blijven.

• Als een hoofdschakelaar wordt gebruikt, moeten de locatie en functie van de schakelaar te allen tijde worden gedocumenteerd en gemakkelijk toegankelijk zijn FEATURES

• Geschikt voor een versterkte sound systeem met 2 boxen + sub

• 1 stereo AUX in- en uitgang

• 2-band EQ (bass & treble)

• Dubbele versterker binnen de subwoofer voor de satellieten

• 2 Speakon satelliet uitgangen

• Apart volume regelaars voor subwoofer & satellieten boxen INSTALLATIE Steek het ene uiteinde van de meegeleverde voedingskabel in de IEC connector van de actieve box en het an

dere uiteinde in een geschikte stopcontact. AANSLUITINGEN

• Schakel de stroom van alle apparaten uit voordat u de box op andere apparaten aansluit. Zet alle volumeni- veaus op minimum voordat u de stroom voor alle apparaten in of uitschakelt.

• Zorg ervoor dat u de nominale belastingsimpedantie van de versterkers in acht neemt, vooral als u luidspre- kers parallel aansluit. Het aansluiten van een impedantiebelasting buiten het nominale bereik van de verster- ker kan de versterker beschadigen. BEDIENING

• Zet het volume op het minimum alvorens u het toestel aanschakelt.

• Sluit uw audiobron op de geschikte ingang aan.

• Sluit het apparaat op een stopcontactdoos aan.

• Eerst de audiobron aanschakelen, daarna de actieve box

• Stel het volume d.m.v. de volume regelaar in.

1. Microfoon volume controle 2. Bas regelaar: Regelt het niveau van de lage frequenties van -12dB tot +12dB 3. Treble regelaar: Regelt het niveau van de hoge frequenties van -12dB tot +12dB 4. Subwoofer volume controle 5. Master volume controle 6. 6,35mm microfoon ingang 7. 6,35mm lijn ingang 8. Stereo AUX ingangvia RCA voor toestellen zoals CD speler, tuner of mengpaneel 9. RCA (R+L) lijn uitgangen 10. Speakon luidspreker uitgang naar sateliet 1 11. Speakon luidspreker uitgang naar sateliet 2 12. Zekering 13. IEC netvoedingsingang 14. Ground lift schakelaar 15. Hoofdschakelaar 16. PWR led: Licht op als het toestel is aangeschakeld (alleen SUB18A) 17. Clip LED: Indien deze led oplicht heeft het signaal het maximum bereikt. Verminder het ingangsniveau om geluidsvervorming te vermijden (alleen SUB18A)

AANSLUITING VAN DE MICROFOON

Sluit de microfoon aan op de MIC IN-aansluiting en schakel deze in. Opmerking: als u muziek van een andere ingang afspeelt, zal het aansluiten van de microfoon de geluidsuitvoer niet dempen.

VERVANGEN VAN DE ZEKERING

Koppel het netsnoer los voordat u een zekering vervangt. Vervang altijd door hetzelfde type zekering. SPECIFICATIES Model SUB15A SUB18A Woofer 15" / 38cm 18"/46cm Max. vermogen 800W 1200W Frequentiebereik 20 tot 250Hz 20Hz tot 180Hz SPL/SPL max. 101dB / 127dB 103dB/129dB Voedingsspanning 220-240V~ 50Hz Opgenomen vermogen 280VA 500VA Zekering T2AL 250V T2AL 250V Afmetingen 38.5 x 38.5 x 57cm 63 x 58 x 65cm Gewicht 21.41kg 31.75kgSUB15A / SUB18A
