BEDIENUNGSANLEITUNG SUB18A IBIZA SOUND

DE-Bedienungsanleitung-S.9

NL- Handleiding-p.12

REGLAGES ET ConnEXIONS

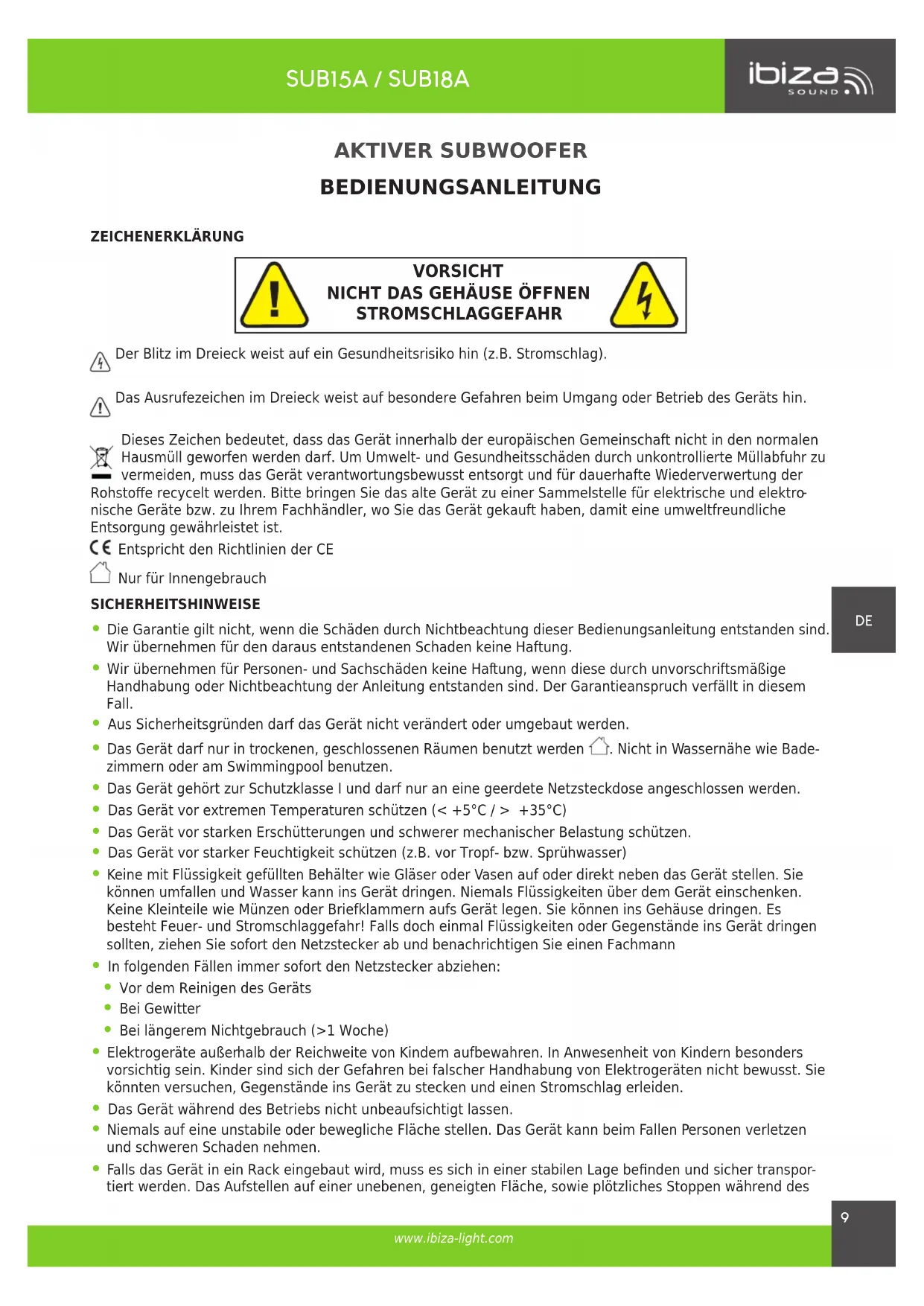

BEDIENUNGSCANLEITUNG

ZEICHENERKLÄRUNG

VORSICHT NICTDASGEHAAUSE OFFNEN STROMSCHLAGGEFAHR

Der Blitz im Dreieck weist auf ein Gesundheitsrisiko hin (z.B. Stromschlag).

Das Ausrufezeichen im Dreieck weist auf besondere Gefahren beim Umgang oder Betrieb des Geräts hin.

Dieses Zeichen bedeutet, dass das Gerät innerhalb der europäischen Gemeinschaft nicht in den normalen Hausmüll geworfen werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Müllabfuhr zu vermeiden, muss das Gerät verantwortungsbewusst entsorgt und für dauerhafte Wiederverwertung der Rohstoffe recycliert werden.itte bringen Sie das alte Gerät zu einer Sammelstelle fur elektrische und elektronische Geräte bzw. zu为其m Fachhandler, wo Sie das Gerät gekauft haben, damit eine umweltfreundliche Entsorgung gewährleistet ist.

Entspricht den Richtlinien der CE

Nur für Innengebrauch

SICHERHEITSHINWEISE

Die Garantie gilt nicht, wenn die Schaden durch Nichtbeachtung dieser Bedienungsanleitung entstanden sind. Wir übernehmen für den darauf entstandenen Schaden keine Haftung.
Wir übernehmen für Personen- und Sachschäden keine Haftung, wenn diese durch unvorschriftsmäßige Handhabung oder Nichtbeachtung der Anleitung entstanden sind. Der Garantieanspruch verfällt in thissem Fall.
Aus Sicherheitsgründen darf das Gerät nicht verändert oder umgebaut werden.
Das Gerat darf nur in trockenen, geschlossenen Räumen benutz werden. Nicht in Wassernähe wie Badezimmern oder am Swimmingpool benutzen.
Das Gerat gehort zur Schutzklasse I und scarf nur an eine geerdete Netzsteckdose angeschlossen werden.
Das Gerät vor extremen Temperaturen schützen (< +5°C / > +35°C)
Das Gerat vor starken Erschutterungen und schwerer mechanischer Belastung schützen.
Das Gerät vor starker Feuchtigkeit schützen (z.B. vor Tropf- bzw. Sprühwasser)
Keine mit Flüssigkeit gefüllten Behälter wie Gläser oder Vasen auf oder direkt darüber das Gerät stellen. Sie können umfallen und Wasser kann ins Gerät dringen. Niemals Flüssigkeiten über dem Gerät einschenken. Keine Kleinteile wie Münzen oder Briefklammern aufs Gerät legen. Sie konnen ins Gehäuse dringen. Es besteht Feuer- und Stromschlaggefahr! Falls noch einmal Flüssigkeiten oder Gegenstände ins Gerät dringen sollen,ziehen Sie sofort den Netzstecker ab und benachrichtigen Sie einen Fachmann
In folgenden Fällen immer sofort den Netzstecker abziehen:

Vor dem Reinigen des Geräts
Bei Gewitter
Bei langemert Nichtgebrauch (>1 Woche)

• Elektrogeräte außerhalb der Reichweite von Kindern aufbewahren. In Anwesenheit von Kindern besonder vorsichtig sein. Kinder sind sich der Gefahren bei falscher Handhabung von Elektrogeräten nicht bewusst. Sie konnten versuchen, Gegenstände ins Gerät zu stecken und einen Stromschlag erleiden.
  Das Gerät während des Betriebs nicht unbeaufsichtigt halten.
• Niemals auf eine unstabile oder bewegliche Fläche stellen. Das Gerät kann beim Fallen Personen verletzen und schweren Schadennehmen.
• Falls das Gerät in ein Rack eingebaut wird, muss es sich in einer stabilen Lage befinden und safer transportiert werden. Das Aufstellen auf einer unebenen, geneigten Fläche, sowie plötzlichen Stoppen während des

Transports kann zum Umkippen führen und damit Personen verletzen.

• Spannungsführende Teile können beim Öffnen des Gehäuses oder beim Herausnahmen von Teilen (außer Teilen, die ohne Werkzeug ausgewechselt werden können) freigelegt werden. Auch Kontaktpunkte können unter Spannung stehen. Wenn das Gehäuse zum Eichen, Reparieren oder Ersetzen von Teilen oder Modulen geöffnet werden muss, müssen zuerst alle Anschlussstellen von der Spannungsqelle getrennt werden. Wenn das Gerät während der Wartung oder Reparatur offen und unter Spannung stehen muss, damit dies nur von einem Fachmann vorgenommen werden, der die Gefahren und die entsprechenden Sicherheitsvorschriften kennt.
• Niemals das Gerät sofort einschalten, wenn es von einer kalten Umgebung in einen warmen Raum kommt. Das Kondenswasser, das sich bildet, kann das Gerät zerstören oder zu Stromschlag führen. Lassen Sie das Gerät erst auf Raumtemperaturkommen, bevor Sie es anschließen. Warten Sie, bis das Kondenswasser verdampft ist. Das kann eine Stunden dauern.
• Kein offenes Feuer wie brennende Kerzen auf oder besoin das Gerät stellen.
  Das Gerät nicht auf eine weiche Fläche wie Teppiche oder Betten stellen. Nicht die Belüftungsschlitze verstopfen. Nicht die Luftzirkulation mit Gegenständen wie Zeitschriften, Tischüchern oder Gardinen behindern. Dies verhindert die Wärmeabfuhr des Geräts und führt zu Überhitzung.
  Das Gerat nur in gemäßigen Klimazonen, nicht in tropischer Umgebung benutzen.
• Alle Personen, die mit der Bedienung, Installation und Wartung des Geräts zu tun haben, müssen ausgebildet und qualifiziert sein und diese Bedienungshinweise beachten.
  Defekte Kabel nur von einem Fachmann ersetzen halten. Stromschlaggefahr!

TRENNUNG VOM NETZ

• Wenn eine Netzschnur oder eine Steckdosenleiste zur Trennung vom Netz eingesetzt wird, muss die Steckdose bzw. Steckdosenleiste jederzeit keinlich zuganglich bleiben.
• Wenn ein Schalter zur Trennung vom Netz benutzt wird, müssen die Stelle und die Funktion des Schalters dokumentiert sein und jederzeit möglich zugänglich bleiben

FEATURES

• Für eine aktive Beschallungsanlage mit 2 Boxen + Subwoofer
  2 Line Eingänge
  1 Stereo AUX Ein- und Ausgang
  2-Band EQ (bass & treble)
  Bi-Amp im Satellitenlautsprecher
• Speakon Ausgänge
• Separate Lautstärkeregler für Subwoofer und Satellitenlautsprecher

ANSCHLUSSE

• Stecken Sie das eine Ende des mitgelieferten Netzkabels in die IEC Buchse (13) auf der Rückseite der Aktivbox und das andere Ende in eine geeignete Netzsteckdose.

BETRIEB

1. Vor dem Einsatz ganz die Lautstärke herunterfahren.
2. Audioquelle an die geeignete Eingangsbuchse anschließen.
3. Gerat ans Netz anschlieben.
4. Erst die Audiouquelle, dann die Box einschalten.
5. Lautstärke mit dem entsprechenden Regler einstellen.
6. Bass & Treble einstellen.

REGLER UND ANSCHLUSSE

1. Mikrofonlautstärkeregler
2. Bass Regler: Klangregler für die tiefen Frenzen. Regelbereich: -12dB bis +12dB
3. Treble Regler: Klangregler für die hohen Frenzenen. Regelbereich: -12dB bis +12dB
4. Subwoofer-Lautstärkeregler
5. Hauptlaufstärkeregler

6. 6,35mm Mikrofoneingang

7. 6,35mm Line Eingang

8. Stereo AUX Eingang uber Cinch zum Anschluss eines CD Players, Mischpults oder Tuners
9. (R + L) Cinch Line Ausgabe
10. Satelliten-Lautsprecherausgang 1
11. Satelliten-Lautsprecherausgang 2
12. Sicherungsfach
13. IEC Netzeingangsbuchse
14. Ground Lift Schalter
15. Hauptschalter
16. PWR Anzeige: Leuchtet, wenn das Geräteingeschaltet ist (nur SUB18A)
17. CLIP Anzeige: : Leuchtet, wenn das Eingangssignal die Höchstgrenze erreicht hat. Eingangspegel vermindern, um Klangverzerrung zu vermeiden (nur SUB18A)

MIKROFONANSCHLUSS

Mikrofon an die MIC Buchse anschliessen und einschalten.

Hinweis: Durch den Anschluss eines Mikrofons wird der Klang der anderen Musikquelle nicht weggeschaltet.

AUSWECHSELN DER SICHERUNG

Vor dem Auswechseln der Sicherung das Gerät vom Netz trennen. Sicherung nur durch eine Gleichwertige er setzen.

TECHNISCHE DATEN

Modell SUB15A SUB18A
Subwoofer 15" / 38cm 18"/46cm
Max. power 800W 1200W
Frequenzbereich 20 - 250Hz 20Hz - 180Hz
SPL/SPL max. 101dB / 127dB 103dB/129dB
Versorgungsspannung 220-240V~ 50Hz
Verbrauch 280VA 500VA
Sicherung T2AL 250V	T2AL 250V
Abmessungen	38.5 x 38.5 x 57cm	63 x 58 x 65cm
Gewicht 21.41kg	31.75kg
