Caractéristiques techniques	Amplificateur à lampes de 30 watts, 2 canaux (Normal et Top Boost), haut-parleur de 12 pouces.
Dimensions	60 x 28 x 50 cm
Poids	30 kg
Utilisation	Idéal pour les guitaristes cherchant un son vintage, adapté pour les répétitions et concerts.
Maintenance	Vérifier régulièrement les lampes, nettoyer les contacts et les potentiomètres.
Sécurité	Éviter l'exposition à l'humidité, ne pas ouvrir l'ampli sans formation adéquate.
Informations générales	Fabriqué au Royaume-Uni, réputé pour sa qualité sonore et sa durabilité.

FOIRE AUX QUESTIONS - AC30CC1 VOX

Pourquoi mon VOX AC30CC1 ne s'allume-t-il pas ?

Vérifiez que l'ampli est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez un technicien.

Comment puis-je obtenir un son plus clair sur mon VOX AC30CC1 ?

Essayez de réduire le gain et d'augmenter le volume. Utilisez la tonalité pour ajuster les médiums et les aigus selon vos préférences.

Pourquoi y a-t-il un bruit de fond lorsque je joue ?

Cela peut être dû à une mauvaise mise à la terre, à des câbles défectueux ou à des interférences. Vérifiez vos connexions et essayez d'utiliser un autre câble de guitare.

Comment changer les lampes de mon VOX AC30CC1 ?

Débranchez l'ampli, retirez le châssis et remplacez les lampes défectueuses par des lampes compatibles. Assurez-vous de respecter la polarité et de tester l'ampli après le remplacement.

Mon ampli chauffe-t-il trop pendant l'utilisation ?

Un certain niveau de chaleur est normal, mais si l'ampli devient trop chaud au point de ne plus pouvoir le toucher, éteignez-le immédiatement et faites-le vérifier par un professionnel.

Comment régler le reverb sur mon VOX AC30CC1 ?

Utilisez le bouton de reverb sur le panneau de contrôle pour ajuster l'intensité de l'effet. Commencez par une faible intensité et augmentez progressivement jusqu'à obtenir le son désiré.

Mon ampli ne produit pas de son lorsque je joue. Que faire ?

Vérifiez que le câble de guitare est correctement branché et fonctionne. Testez une autre guitare pour voir si le problème persiste. Si c'est le cas, consultez un technicien.

Quels types de lampes sont compatibles avec le VOX AC30CC1 ?

Le VOX AC30CC1 utilise des lampes EL84 pour la puissance et des lampes 12AX7 pour le préampli. Assurez-vous d'utiliser des lampes de qualité pour préserver le son.

Comment connecter mon VOX AC30CC1 à un pédalier ?

Connectez votre pédalier à l'aide d'un câble de guitare, en plaçant la pédale entre la guitare et l'entrée de l'ampli. Ajustez les réglages de la pédale pour obtenir le son souhaité.

Mon son est trop faible, que faire ?

Vérifiez les réglages de volume de l'ampli et de la guitare. Assurez-vous également que les lampes fonctionnent correctement. Si le problème persiste, consultez un professionnel.

MODE D'EMPLOI AC30CC1 VOX

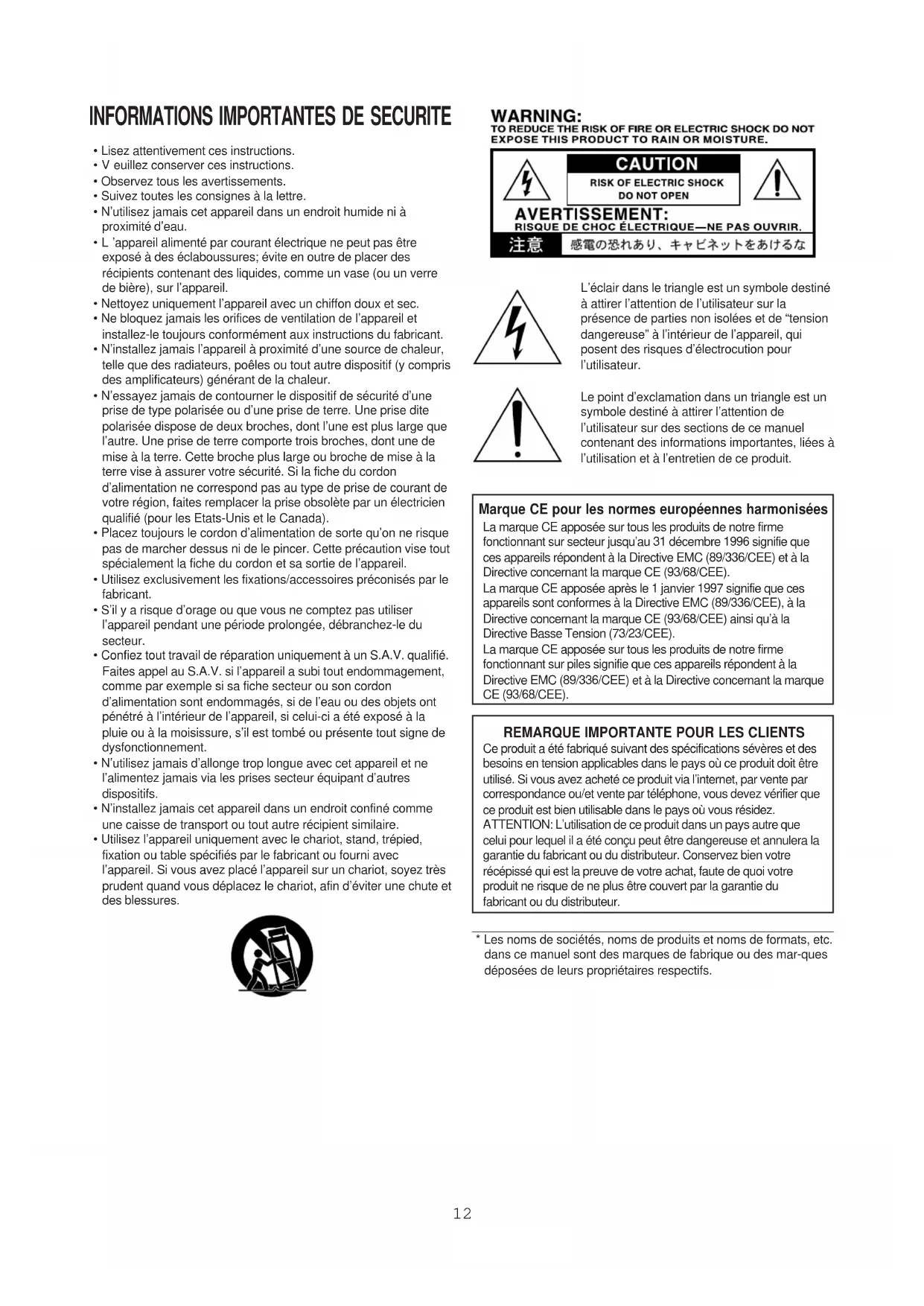

• Lisez attentivement ces instructions.
• V euiliez conserver ces instructions.
• Observe tous les averissements.
• Suivez toutes les consignes à la dette.
  N'utilisez jamais cet apparéil dans un endroit humide ni à proximité d'eau.
• L'appareil alimenté par courant électricne ne peut pas être exposé à des éclaboussures; évite en outre de placer des recipients contenant des liquides, comme un vase (ou un verre de bière), sur l'appareil.
• Nettoyez uniquement l'appareil avec un chiffon doux et sec.
• Ne bloquez jamais les orifices de ventilation de l'appareil et installez-le toujours conformément aux instructions du fabricant.
• N'installez jamais l'appareil à proximé d'une source de chaleur, telle que des radiateurs, poèles ou tout autre dispositif (y compris des amplificateurs) générant de la chaleur.
• N'essayez jamais de contourner le dispositif de sécurité d'une prise de type polarisée ou d'une prise de terre. Une prise dite polarisée dispose de deux broches, dont l'une est plus large que l'autre. Une prise de terre comporte trois broches, dont une de mise à la terre. Cette broche plus large ou broche de mise à la terre visse à assurer votre sécurité. Si la fiche du cordon d'alimentation ne correspond pas au type de prise de courant de votre région, faites replacer la prise obsoleté par un électricien qualifié (pour les États-Unis et le Canada).
• Placez toujours le cordon d'alimentation de sorte qu'on ne risque pas de marcher dessus ni de le pincer. Cette précaution visse tout spécialement la fiche du cordon et sa sortie de l'appareil.
• Utilisez exclusivement les fixations/accessoires préconisés par le fabricant.
• S'il y a risque d'orage ou que vous ne comptez pas utiliser l'appareil pendant une période prolongée, débranchez-le du secteur.
• Confiez tout travail de réparation uniquement à un S.A.V. qualifié. Faites appel au S.A.V. si l'appareil a subi tout endommagement, comme par exemple si sa fiche secteur ou son cordon d'alimentation sont endommages, si de l'eau ou des objets ont PENtré à l'intérieur de l'appareil, si celui-ci a été exposé à la pluie ou à la moissure, s'il est tombé ou présente tout signe de dysfonctionnement.
• N'utilisez jamais d'allge trop longue avec cet apparéil et ne l'alimentez jamais via les prises secteur équipant d'autres dispositifs.
• N'installez jamais cet apparéil dans un endroit confiné comme une caisse de transport ou tout autre récipient similaire.
• Utilisez l'appareil uniquement avec le chariot, stand, trépied, fixation ou table spécifique par le fabricant ou fourni avec l'appareil. Si vous avez place l'appareil sur un chariot, soyez très prudent quand vous déplacez le chariot, afin d'éviter une chute et des blessures.

L'éclair dans le triangle est un symbole destiné à attirer l'attention de l'utilisateur sur la présence de parties non isolées et de "tension dangereuse" à l'intérieur de l'appareil, qui posent des risques d'électrocution pour l'utilisateur.

Le point d'exclamation dans un triangle est un symbole destiné à attirer l'attention de l'utilisateur sur des sections de ce manuel contenant des informations importantes, liées à l'utilisation et à l'entretien de ce produit.

Marque CE pour les normes européennes harmonisées

La marque CE apposee sur tous les produits de notre firme fonctionnant sur secteur jusqu'au 31 decembre 1996 signifie que ces apparciels repondent a la Directive EMC (89/336/CEE) et a la Directive concernant la marque CE (93/68/CEE).

La marque CE apposoed a prior 1 janvier 1997 signifie que ces apparéils sont conformes à la Directive EMC (89/336/CEE), à la Directive concernant la marque CE (93/68/CEE) ainsi qu'à la Directive Basse Tension (73/23/CEE).

La marque CE apposee sur tous les produits de notre firme fonctionnant sur piles signifie que ces apparecs repondent a la Directive EMC (89/336/CEE) et a la Directive concernant la marque CE (93/68/CEE).

REMARQUE IMPORTANTE POUR LES CLIENTS

Ce produit a eté fabriqué suivant des specifications sévères et des besoins en tension applicables dans le pays ou ce produit doit être utilisé. Si vous avez achété ce produit via l'internet, par vente par correspondence ou/et vente par téléphone, vous devez vérifier que ce produit est bien utilisable dans le pays ou vous résidiez.
ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a eté concu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien votre récepissé qui est la preuve de votre achat, faute de quoi vous produit ne risque de ne plus etre couvert par la garantie du fabricant ou du distributeur.

INTRODUCTION

Félicitation pour votre acquisition d'un AC30 Custom Classic. Cet amplificateur représenté la somme de plus de 45 ans de savoir-faire en matière de fabrication d'amplis de guitare de haute qualité. Nous avons choisi les AC30 les moins conçus et ajouté un certain nombre de caractéristiques aussi utiles qu'intéressantes pour vous offrir l'AC30 aux sonorités les plus polyvalentes à l'heure actuelle!

Nos sommes certains que you appreciere ces ameliorations d'une utilise indeniable et que vous neuvel amplificateur sera le compagnon d'intenses moments de prise. Notre AC30 est doté de caractéristiques actualisées telles que canaux combinables, une veritable boucle d'effet (contournable) ou une commande de volume Master pour n'en citer que quelques unes. Veuillez dire mode d'emploi attentivement afin de vous familiariser avec votre ampli.

Pour que ce nouvel AC30 réponde aux normes de qualité, fiabilité et sonorité les plus exigeantes, il a été entièrement fabriqué dans notre usine à intégration verticale, capable d'appliquer des procédés peu courants dans l'industrie des amplificateurs de guitare. Nous concevons et construisons nos propres transformateurs, nos haut-parleurs (à l'exception des ∀vénérables Vox "Blue" fabriqués au Royaume Uni par Celestion), nos enceintes (toutes en boureau) et notre électronique. Cette approche vous permet de bénéficier d'un AC30 d'une sonorité à nulle autre égale.

Naissance d'un ampli...

L'AC30 est un des plus grands amplis de guitare de tous les temps. Ce légendaire ampli combo a fait ses débuts en 1959 et sa sonorité, unique en son genre, détermine le son de guitare depuis plus de 45 ans. Bien que la marque VOX soit passée entre de nombreuses mains et que l'AC30 ait fait l'objet de plusieurs remaniements, l'ampli est resté fondamentalement le même depuis 1965. C'est un hommage en soi au produit originalçu par Dick Denny quand VOX était détenu par Jennings Musical Industries.

Les amplificateurs de guitare qui n ont pas ete modifi es en profondeur depuis leur arrivée sur le marche sont extrement rares. En fait, la plupart des amplis de style vintage disponibles aujourd'hui ont disparu du marché durant des années et viennent seulement d'etre reintroduits dans un format reédite; l'AC30 de base a always ete disponible.

Les détenteurs successifs de la marques n'ont effectué que des changements mineurs à la conception ou à l'électronique.

Certaines de ces modifications étaient importantes que d'autres mais elles n'ont pas alteré l'essence même de l'ampli.

Qu'est-ce qui explique le succès de l'AC30? Sa sonorité unique et chaleuruse, un "feeling" stimulant et une cirouiterie extrémement simple. En dépit de commandes simples au possible, l'AC30 connait un succès qui ne se dément pas depuis son apparition. VOX possédait pratiquement la "British invasion" des années 1960 et l'AC30 continue à être utilisé par les artistes les plus divers, couvrant une palette de genre musicaux extrémement large.

Ce superbe ampli n'avait qu'un seul défaut: certaines caractéristiques, bien utiles à la fin des années '50, sont à l'heure actuelle, au moins, "excentriques"?! Par exemple: il y a trois canaux ayant deux entrées chacun, TOP BOOST, NORMAL et VIB/TREM. De loin le plus utilisé, le canal TOP BOOST propose le spectre tonal le plus varie et le plus recherché, particulièrement par les guitaristes actuels. Vient ensuite (mais loin derrière) le canal NORMAL. Bien que ce canal n'ait qu'une commande de volume et rien d'autre, il est, en combinaison avec une certaine pedale accentuant l'aigu, à l'origine du son immortel de Brian May. Le canal VIB/TREM ne fait que très peu d'adoptes si ce n'est pour acceder au circuit VIB/TREM même. Comparé aux autres, le canal VIB/TREM est très pauvre sur le plan tonal et donc rarement utilisé pour sa sonorité, et pourtant, il a plus d'électronique que tout le reste de l'ampli!

Lors de la conception de l'AC30, ces caractéristiques étaient ideales pour l'époque. L'ampli correspondait aux styles de musique et, ce qui était peut-être plus important encore, il permettait de n'utiliser qu'un seul ampli (voire deux) pour la guitare, la basse et le chant; un seul AC30 suffisait. A l'époque, il y avait très peu d'argent pour le matériel, sur tout au Royaume Uni et les volumes élevés étaient interdits dans les salles populaires.

En fait, les amplis VOX, et la plupart des autres, étaient conçus pour servir d'amplis universels. Ils avaient aussi un son fantastique quand ils étaient utilisés purement en tant qu'amplis de guitare, ce qui explique leur longévité.

Un autre défaut mais bienvenu celui-là (!) est l'intégration dans l'AC30 de deux haut-parleurs Celestion Alnico. Ils font partie des plus mêleurs haut-parleurs jamais créé bien qu'ils datent du début des années'60. Ces haut-parleurs comptent aussi indubitablement parmi les plus forts et les plus efficaces. Combinés au circuit VOX unique en son genre, ils font de l'AC30 un amplificateur très, très fort, particulièrement lorsqu'il est "pousse" pour produit les niveaux de saturation recherchés actuelles. Quand il est pousse à fond, le niveau de l'AC30 rend cet ampli, dépourvu de commande de volume maître, pratiquement impossible à utiliser pour de nombreux guitaristes.

En 1992, une nouvelle version de l'AC30 Top Boost doit le jour. Du point de vue sonore, il devait etre proche de I'originais pour de nombreuses bonnes raisons, il repondait asii a des normes de conception actualises. Cet ampli a plus que reussi son pari et a retabli la reputation de VOx en tant que fabricant d'amplificateur de grande classe. En 2004, nous avons decide, pour diverses raisons, que la meilleure formaon d'emmener VOx dans le 21eme siecle consistait aactualiser I'AC30 et a le preparer pour I'avir... pas simple au vu de sa longue histoire!

Ces dernières années, des études de marché faites par diverses firmes d'amplis de guitare ont démontré que le couple "son vintage & caractéristiques modernes" est payante. Nous avions certainement le son vintage mais pas les caractéristiques modernes!

Quelles caractéristiques actualisées pouvions-nous donc ajouter à l'AC30 sansacrifier sa sonorité vintage? Les essentiels comprend la réverbération, la boucle d'effet et un moyen d'ajouter une commande de niveau de sortie étudiée pour la sonorité de l'ampli, à savoir une commande de volume master. Cette commande ne posait pas de problème: nous l'avions déjà sur l'AC15TB sorti au milieu des années '90. Le reste était un peu plus dur. Touteneuveauté avait reellement améliorer l'ampli MAIS sans retirer quoi que ce soit et sans afferter la sonorité propre de l'AC30.

Heureusement, nous avions déjà abordé et testé ces caractéristiques lors de l'introduction de l'AC15TB, doté de réverbération, tremolo global et volume master. L'excellent accueil réservé à ces nouvelles sur l'AC15TB nous a conduit àsorting l'AC30HW en édition limitée. L'incroyable succès de l'AC30HW (meme auprès de fanatiques de l'AC30 vintage) ont conféré notre projet de revoir la conception de tous les amplis AC30.

Après de nombreuses sessions de brainstorming, VOX R&D UK a sorti l'amplificateur que vous avez devant vous. Outre l'imperatif canal Top Boost avec réverb, la boucle d'effets, le tremolo global et le volume master, il propose aussi tout un éventail de caractéristiques "boutique".

Lorsque ce prototype a ete presented a un panel de guitaristes et specialistes du marché, ces derniers lont proclame I'AC30 peut-etre le plus parfait jamais creed. Le nouvel AC30 a la sonorite et le feeling d'un AC30 dot en plus d'une palette de fonctions qui en facilitent l'utilisation pour les guitaristes actuels ainsi que des caractéristiques "boutique" qu'aun amplificateur de production n'a jamais eues! Nous avons donc baptisé cette série "AC30 Custom Classic".

Pour répondre aux exigences de divers contextes de jeu, nous avons decide de décliner le Custom Classic en plusieurs modèles. Alors que les spécifications de l' amplificateur restent identiques, vous avez le besoin entre plusieurs options de haut-parleurs:

AC30CC1: Combo 1x12" avec haut-parleur customisé VOX NeoDog

AC30CC2: Combo 2x12" avec une paire de haut-parleurs customisés GSH12-30 arrondissant l'aigu et offrant une réponse régulière dans le grave

AC30CC2X: Combo 2x12" avec les célébrissimes haut-parleurs Celestion "Blue" 15W AlNiCo utilisés dans le combo AC30 original

AC30CCH:Tete

Des enceintes supplémentaires sont disponibles pour un usage avec l'AC30CCH ou comme extensions pour les combos. Vous avez le besoin entre trois modèles:

V212BN: Enceinte 2x12" avec deux haut-parleurs GSH 12-30

V212BNX: Enceinte 2x12" avec haut-parleurs Celestion "Blue" AlNiCo

V412BN/BL: Enceinte 4x12" avec deux haut-parleurs GSH 12-30

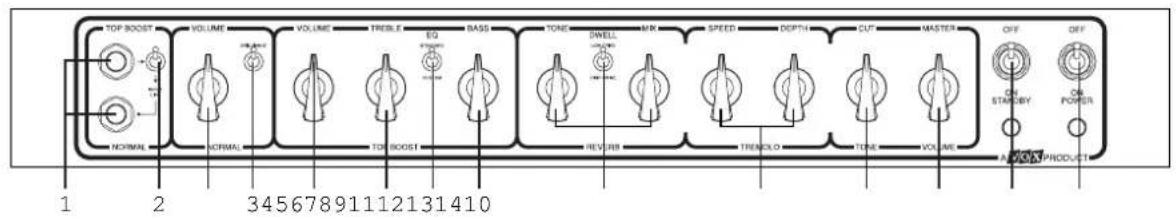

FACE AVANT

1) Entrées

Top Boost: Branchez vous guitare à cette entree pour envoyer son signal au canal Top Boost.
Normal: Branchez suae guitare a cttte entree pour envoyer son signal au canal Normal.

2) Commutateur Input Link: C'est ici que vous pouvez lier ou "mélanger" les canaux Normal et Top Boost. Ce commutateur fonctionne en symbiose avec les entrées et est tributaire de l'entrée utilisée. Vous avez le choix entre les possibités suivantes:

Si vous branchez la guitare à l'entrée Top Boost avec le commutateur relevant, vous n'avez accès qu'au canal Top Boost.
Si vous branchez la guitare à l'entrée Normal avec le commutateur relevant, vous n'avez accès qu'au canal Normal.
Pour mélanger les canaux, branchez simplement la guitare à l'entrée Top Boost et abaissez le commutateur; vous pouvez alors mélanger les canaux Top Boost et Normal.

3) Normal Volume: Déterminé la sensibilité de la section préampli pour le canal Normal. Selon son réglage, vous pouvez augmenter le niveau en tournant la commande vers la croite ou le diminuer pour obtenir un son plus clair. Cette commande est liée à la commande Master Volume: si vous choisissez un niveau assez bas pour cette commande et reglez la commande Master sur un niveau plus élevé, vous obtenez un son clair. Inversement, si vous choisissez un niveau élevé ici et un niveau Master plus bas, vous ave plus de distorsion.
4) Commutateur Brilliance: Ce commutateur active la fonction Brilliance pour le canal Normal et rend l'aigu plus éclatant. Activez le commutateur Brilliance pour transformer le canal Normal en AC30 "Treble" vintage.
5) Top Boost Volume: Déterminé la sensibilité de la section préampli pour le canal Top Boost. Selon son réglage, vous pouvez augmenter le niveau en tournant la commande vers la droite ou le diminuer pour obtenir un son plus clair, plus cristallin. Cette commande est liée à la commande Master Volume: si vous choisissez un niveau assez bas ici et réglez la commande Master sur un niveau plus élevé, vous obtenez un son clair. Inversement, si vous choisissez un niveau élevé ici et un niveau Master plus bas, vous aze plus de distorsion.
6) Treble: Contrôle les haute fréquences (l'aigu) du son; vous pouvez aller d'un son doux et rond (à gauche toute) à un son coupant et éclatant (à fond à droite).

7) Commutateur Standard/Custom

Standard: Avec cette option, l'égalisation (Treble et Bass) devient très interactive et agit comme sur un AC30 standard. Plus vous augmentez le réglage Treble ou Bass, plus le Médium diminue; inversement, plus vous diminuez le réglage Treble ou Bass, plus le Médium augmente.
Custom: Avec cette option, l'égalisation est moins interactive et agit comme sur un AC30 Hand Wired ou un AC15TB.

8) Bass: Contrôle les basses fréquences (le grave) du son; vous pouvez aller d'un son chaud et léger (à gauche toute) à un son heavy et nombre (à fond à droite).

9) Section Reverb: Cette section vous permet de contrôler la réverbération des deux canaux avec les commandes Tone et Mix ainsi que le commutateur Dwell. Vous pouvez activer/couper la réverb à distance avec le commutateur au pied fourni.

Tone: Règle les hautes et basses fréquences de la réverbération. Vous pouvez rendre la réverb plus éclatante en tournant cette commande vers la droite ou l'adoucir en tournant la commande vers la gauche. Faites des essais pour trouver le réglage qui vous convient.

Commutateur Dwell: Déterminé le niveau d'entrée de la réverbération.

Low Drive: Choisissez ce réglage lorsque le signal est d'un niveau élevé.
High Drive: Choisissez ce réglage pour un son plus "clair", d'un niveau assez bas.

Mix: Déterminé la proportion de réverbération dans le son. Un réglage à fond à droite ne produit que le signal traité; plus vous tournez la commande vers la gauche, plus la proportion de signal sec augmente

10) Section Tremolo: Cette section vous permet de contrôler le tremolo pour les deux canaux avec les commandes Speed et Depth. Vous pouze activer/couper l'effet à distance avec le commutateur au pied fourni.

Speed: Determine la vitesse du tremolo interne.
Depth: Determine l'intensité du trémolo interne.

11) Cut: Ce circuit fait partie de l'ampli de puissance par opposition à la section préampli dont relèvent les commandes Treble et Bass, par exemple. Il fait le contraire de ce que vous pensez. Plus vous tournez la commande vers la droite, plus les hautes fréquences diminuents; plus vous la tournez vers la gauche, plus les hautes fréquences augmentent.
12) Master Volume: Déterminé le volume global (Master) de l'amplificateur. Pour obtenir dessons clairs, diminuéz le niveau Normal ou Top Boost et augmentez le niveau Master. Avec un niveau Master bas et un niveau Normal ou Top Boost élevé, vous obtenez un son avec plus de distorsion.

Comme avec toutes les commandes de cet amplificateur, testez plusieurs réglages pour trouver celui qui vous convient.

13) Commutateur Standby: Ce commutateur permet à l'ampli d'atteindre une température de fonctionnement correcte avant d'utiliser l'alimentation H.T. Avant de brancher l'amplificateur au secteur, vérifie que les commutateurs Power et Standby sont en position OFF. Activez d'abord le commutateur Power (ON) puis attendez 2~3 minutes avant d'activer le commutateur Standby. Procedez toujours ainsi pour prolonger la vie de vos lampes. Le commutateur Standby est également très pratique sur-scène car il maintain les lampes à leur température de fonctionnement entre les utilisations.
14) Commutateur Power: Ce commutateur met l'amplificateur sous/hors tension.

Coupez toujours l'alimentation de l'amplificateur et débranchez-le avant de le déplacer.

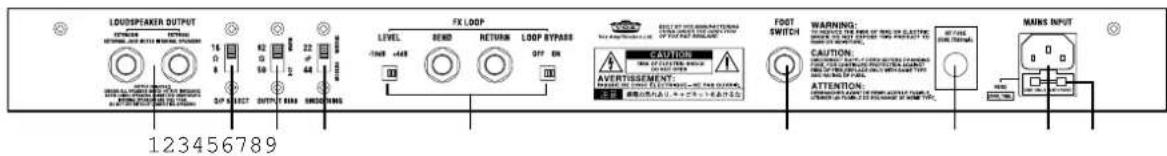

FACE ARRIÈRE

1) Sorties pour enceintes: Vous pouvez y brancher une (des) enceinte(s) d'extension ou externe(s). Attention! Si vous branchez une enceinte à la prise External, vous étouffez (déconnectez) les haut-parleurs internes!

Extension: Cette sortie pour enceinte est parallèle aux haut-parleurs externes qui font 16Ω. L'enceinte d'extension doit donc faire 16Ω.
External: Cette sortie coupe (déconnecte) les haut-parleurs internes et vous pouvez utiliser une enceinte de 16Ω ou 8Ω. Réglez alors correctement le commutateur Output Select.

ATTENTION! AC30CCH: Les sorties pour enceintes en face arriere ont le même intitulé que pour les combos bien que la tête n'ait pas de haut-parleurs internes! Les deux prises (External et Extension) sont parallles: vous pouze donc brancher des enceintes comme vous le foulez. Une enceinte de 16 dans l'une ou l'autre prise, une enceinte de 16 à chaque prise, une enceinte de 8 à chaque prise en réglant le commutateur d'impédance correctement. Vous trouvrez des exemplés de connexions plus loin.

AVERTISSEMENT! Pour que vous système fonctionne correctement, respectez les points suivants.

a) Utilisez exclusivement des enceintes externes d'une impédance de 8
b) Ne branchez pas d'enceinte dont la capacité d'entrée nominale est inférieure à 30W. Si vous ne tenez pas compte de cette remarque, vous risquez de détruire l'enceinte!
c) Utilisez un cable pour enceinte afin de brancher une enceinte externe. Ne vous servez pas de cable blindé comme celui utilisé pour brancher une guitare à ampli.
d) Coupe l'alimentation avant de brancher le cable. Si vous branchez le cable alors que l'ampli est sous tension, vous risquiez d'endommager ce dernier.

Attention! Tous les cables audio, à l'exception du cable d'enceinte, branchés à l'AC30 Custom Classic doivent être de qualité et blindés. Ils ne peuvent excéder 10 metres de longueur. Servez-vous toujours d'un cable d'enceinte approuvé par Vox pour relier l'ampli AC30 et les enceintes d'extension.

16Ω: Les combos permettent les configurations suivantes:

1) Choisissez ce réglage si vous n'utilise que les haut-parleurs internes.
2) Choisissez ce réglage si vous branchez une enceinte d'une impédance de 16 à la prise External.

TÉTE

16Ω: La tete permet les configurations suivantes:

1) Choisissez ce réglage si vous utilisez une enceinte de 16 .Vous avez le choix des prises.

COMBOS

8Ω: Les combos permettent les configurations suivantes:

1) Choisissez ce réglage si vous branchez une enceinte d'extension à la prise Extension. Les haut-parleurs internes et externes sont parallètes. L'enceinte d'extension doit donc avoir une impédance de 16
2) Choisissez ce réglage si vous branchez une enceinte externe de 8 à la prise External.

TÉTE

8Ω: La tete permet les configurations suivantes:

1) Choisissez ce réglage si vous branchez deux enceintes de 16
2) Choisissez ce réglage si vous branchez une enceinte de 8

3) Output Bias: Permit un biais spécifique de l'amplificateur.

82 Warm: Ce réglage amène votre ampli à environ 22W en clair (avant saturation) ce qui estsemblable à un ancien AC30 à 4 entrées. Vous disposez donc de moins de réserve pour son clair et vous obtenez un son plus chaud à des niveaux plus bas; en plus, vous épargnez vos lampes.

50 Hot: Ce réglage amène votre ampli à environ 33W en clair (avant saturation) ce qui estsemblable à un AC30 standard à 6 entrées. Les lampes chauffent davantage mais vous avez plusde réserve avant saturation.

4) Smoothing: Determine l'échelle du filtré de l'amplificateur.

22μf Vintage: Ce réglage estsemblable aux AC30 vintage et produit un son plus ouvert et débride. Il peut y avoir légèrement plus de "bourdonnement" quand l'ampli est au repos.
44μf Modern: Comme le nom l'indique, ce réglage se rapproche d'un AC30 moderne tel que le AC30HW Hand Wired. Le son est plus resserré et l'ampli plus silencieux.

5) FX Loop: Ces prises you permiettent de brancher les processeurs d'effet externes (rack ou pédales).

Level -10/+4dB: Si vous insérez un processeur d'effet en rack dans la boucle FX Loop, réglez le commutateur Level sur +4. Si vous insérez une pedale d'effet, réglez le commutateur sur -10. REMARQUE: Il n'y a pas de règle d'or pour ces niveaux. Essayez les deux réglages et utilisez celui qui vous convient car toutes les situations sont différentes.
FX Send: Représente la "sortie" de la boucle d'effet: branche-la à l'entrée de votre processeur.
FX Return: Représenté l"entrée" de la boucle d'effet: branche-la à la sortie de votre processeur. REMARQUE: Utilisez exclusivement des câbles de guitare blindés! N'utilisez JAMAIS des câbles non blindés.
FX Loop Bypass ON/OFF: Ce commutateur coupe/active la boucle d'effet: si vous choisissez la position "OFF", le signal ne passé pas par la boucle d'effet. Choisissez "ON" pour activer la boucle.

6) Prise Footswitch: Branchez ici le commutateur VOX pour activer/couper la réverbération et le trémolo.

7) Fusible HT: Ce fusible protège votre ampli en cas de problème de tension. Ce fusible disjoncte généralement lorsqu'une lampe de sortie a un dernier. La description du fusible HT est indiquée en face arrrière de l'amplificateur; remplacez toujours le fusible par un fusible équivalent.
8) Mains Input: Prise pour le cordon d'alimentation. La tension indiquée pour votre amplificateur est précisé en face arrière de l'amplificateur. Avant d'effectuer la moindre connexion ou demettre l'ampli sous tension, vérifie que la tension est correcte. En cas de doute, contactez votre revendeur VOX.
9) Fusible d'alimentation: Ce fusible protège l'amplificateur en cas de problème électrique. La description du fusible est indiquée en face arrière de l'amplificateur; remplacez-le toujours par un fusible équivalent.

FICHE TECHNIQUE

AC30CC1
