Type de produit	Hotte aspirante à tiroir escamotable
Marque	Novy
Modèle	D 691
Largeur	90 cm
Dimensions d'encastrement	860-870 x 180 mm
Hauteur minimale d'installation	60 cm au-dessus d'une table électrique, 65 cm pour le gaz, 75 cm pour l'induction
Alimentation électrique	230 V monophasé
Intensité nominale	Reportez-vous à la plaque signalétique
Puissance d'éclairage	4 lampes halogènes 12V/20W/∅35/GU4/38°
Diamètre de l'évacuation	125 mm
Type de commande	Automatique programmable par ouverture du tiroir et bouton rotatif (A, B, C, 0)
Filtre	Filtre à graisses métallique lavable au lave-vaisselle
Matériaux	Cartel en inox, bandeau avant interchangeable
Nombre de moteurs	1 moteur centrifuge puissant
Nettoyage et entretien	Nettoyer avec chiffon humide et détergent doux ; filtre à graisses tous les 15 jours
Sécurité	Interdiction de flamber sous la hotte ; ne pas utiliser de produit agressif ; débrancher avant entretien
Fixation	Par clips latéraux et vis ; adaptée sous une armoire murale de 90 cm
Accessoires fournis	Bandeau de jonction, étriers de suspension, vis
Garantie	Conditionnée à une installation par un professionnel

FOIRE AUX QUESTIONS - D 691 NOVY

Comment installer la hotte Novy D 691 ?

L'installation doit être réalisée par un installateur qualifié. Découpez une ouverture de 860-870 x 180 mm sous une armoire murale de 90 cm. Fixez d'abord les deux étriers latéraux avec des vis 4,2x13 mm, puis insérez la hotte en la clipsant. Serrez définitivement avec des vis 3,5x16 mm accessibles lorsque le tiroir est complètement ouvert. Respectez les hauteurs minimales : 60 cm au-dessus d'une plaque électrique, 65 cm pour le gaz, 75 cm pour l'induction.

Comment nettoyer le filtre à graisses de la hotte ?

Le filtre à graisses se nettoie tous les 15 jours. Ouvrez le carter en tirant vers le bas, puis déclipez le filtre par sa languette. Vous pouvez le laver au lave-vaisselle ou manuellement : trempez-le dans de l'eau chaude avec du détergent, tapotez, rincez, puis séchez avant de le remettre en place. Un filtre encrassé présente un risque d'incendie.

Comment remplacer les lampes halogènes du modèle D 691 ?

Avant toute intervention, débranchez la hotte du secteur et laissez les lampes refroidir. Utilisez une ventouse pour extraire les lampes usagées. Remplacez par des lampes halogènes 12V/20W/∅35/GU4/38°. La D 691 comporte 4 lampes.

Quels types de plaques de cuisson sont compatibles avec la hauteur minimale ?

La hauteur minimale d'installation varie selon le type de plaque : 60 cm pour les plaques électriques, 65 cm pour les brûleurs gaz, et 75 cm pour les plaques à induction. Respectez ces distances pour garantir une bonne aspiration et éviter les risques.

Comment entretenir la carrosserie en inox de la hotte ?

Nettoyez la surface extérieure avec un chiffon humide et un détergent doux. Pour les traces tenaces, utilisez le produit Novy Inoxcleaner (réf. 906060). N'utilisez jamais de produits abrasifs, chlorés ou d'eau de javel, qui pourraient endommager l'acier inoxydable.

Que faire si la hotte ne s'allume pas ou ne fonctionne pas correctement ?

Vérifiez d'abord que l'appareil est branché et que le disjoncteur n'a pas sauté. Assurez-vous que le tiroir est bien ouvert, car l'interrupteur général est solidaire de l'ouverture du tiroir. Si le problème persiste, consultez un professionnel qualifié.

Peut-on utiliser la hotte sans évacuation extérieure ?

Non, ce modèle est conçu pour une évacuation extérieure par conduit de ∅125 mm. Ne l'utilisez pas en mode recyclage. Assurez-vous que le conduit d'évacuation est libre et correctement raccordé pour éviter les risques.

Comment ajuster ou remplacer le bandeau de façade ?

Ouvrez le tiroir, déposez l'étrier porteur en dévissant deux vis latérales, puis dévissez les trois vis maintenant le bandeau sur l'étrier. Remplacez le bandeau, remontez l'étrier, puis ajustez l'alignement avec les façades des meubles avant de serrer les vis par l'intérieur de la hotte (carter ouvert).

Quelles sont les précautions de sécurité lors de l'utilisation de la hotte ?

Ne flambez jamais sous la hotte. Surveillez les fritures, ne laissez jamais une friteuse sans surveillance. Veillez à ce que l'air de remplacement puisse entrer dans la cuisine (grille d'aération ou fenêtre entrouverte). Respectez scrupuleusement la réglementation sur les conduits d'aération.

Où trouver la plaque signalétique pour connaître l'intensité du courant ?

La plaque signalétique se trouve sur la hotte elle-même (généralement à l'intérieur ou sur le châssis). Elle indique l'intensité nominale, la tension et d'autres données techniques. Assurez-vous que votre installation électrique est compatible (230 V).

MODE D'EMPLOI D 691 NOVY

NOVY sa se réserve le droit de modifier en tout temps et sans préavis la construction et les prix de ses produits.

661 1 motor/moteur/Motor 60 cm

691 1 motor/moteur/Motor 90 cm

GEBRUIKSAANWIJZING

1. INSTALLATIE

La hotte à tiroir escamotable 661 s'intègre sous une armoire murale de 60 cm de large, la hotte à tiroir escamotable 691 s'intègre sous une armoire murale de 90 cm et s'adapte à tous les standards du marché de la cuisine. Hauteur minimale d'implantation : 60 cm au-dessus d'une table de cuisson électrique et 65 cm au-dessus de brûleurs gaz et 75 cm au-dessus d'une taque à induction.

Sa mise en place doit être réalisée par un installateur qualifié. Le non respect de cette condition entraîne la suppression de la garantie constructeur et tout recours en cas d'accident.

2. MONTAGE

Ayez soin de sortir du carton d'emballage les accessoires pour le montage.

La hotte doit être montée de telle sorte que l'avant du bandeau de tiroir fermé soit aligné avec les façades des meubles contigs. Le corps vertical de la hotte n'occupe que le fond de l'armoire et l'espace resté libre derrière la porte peut être utilisé pour un rangement à épices ou de petites étagères.

La découpe d'encastrement sous l'armoire sera de 560-570 x 180 mm pour la 661 et de 860-870 x 180 mm pour la 691 (Fig. 1 et 2)

Abb. 6

Vissez-les deux étriers pour suspension dans le côté latéral de la cuisine avec 2 x 2 vis 4,2 x 13 mm (Fig. 3).

Fig. 3 Abb. 1

La hotte à tiroir escamotable NOVY se fixe d'abord par deux clips latéraux à ressort qui maintiennent la hotte en position dans la découpe et qui se serrent pour une fixation définitive (Fig. 4 661, Fig. 5 691) et ensuite par des fixations par vis 3,5 x 16 mm inox accessibles sous le devant de l'armoire porteuse lorsque le tiroir est en extension complète (4 vis pour 661 et 6 vis pour 691 Fig. 6).

Fig. 4
Fig. 5

Un bandeau de jonction fourni permet de boucher l'intervalle entre le mur et le bas de la hotte. Ajuster en coupant à largeur désirée et fixer par vissage au fond des couloirs d'aspiration latéraux par vis 2,9 x 6,5 mm (derrière les pivots charnières du carter en inox).

661 Voir page 30 691 Voir page 30

4. SCHEMA ELECTRIQUE

661 Voir page 31 691 Voir page 32

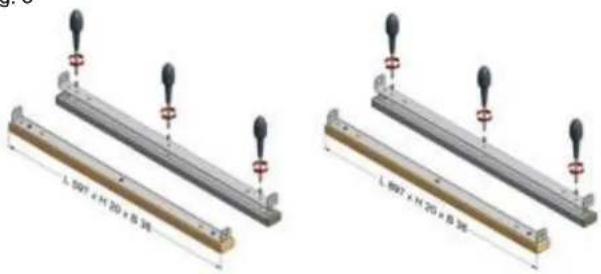

5. REMPLACEMENT DE BANDEAU DE FACADE

- deux petites vis cruciformes latérales voisines du bandeau (Fig. 6) permettent le dégagement vers l'avant de l'étrier porteur du bandeau - trois vis maintiennent le bandeau sur l'étrier. Dans l'ordre, procéder comme suit (Fig. 7 et 8):

• ouvrez le tiroir
• déposez l'étrier avec son bandeau
• dévissez le bandeau à éliminer
• fixez le nouveau bandeau
• remontez l'étrier porteur du nouveau bandeau
• ouvrez en bascule le carter
• fermer le tiroir
• ajustez le bandeau en ligne avec les façades
• serrez les deux dernières vis et bloquez le tout, le tiroir restant fermé : le
  vissage est accessible par l'intérieur de la hotte lorsque le carter est ouvert.

Fig. 7

Le filtre est accessible par l'ouverture en bascule du carter. Pour ouvrir, tirer le carter vers le bas, côté ressorts de fermeture.

Décrochage du filtre

- tirez vers le bas par la languette et dégager vers l'avant

Ne négligez jamais son entretien. Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.

La réglementation sur les conduits d'aération doit être scrupuleusement respectée.

12. REMPLACEMENT DE L'ECLAIRAGE

Avant toute intervention, débrancher la hotte du réseau électrique à l'avance et faire refroidir les lampes suffisamment.

Le remplacement des lampes se fait à l'aide de la ventouse

La 661 est équipée de 2 lampes halogènes type 12V/20W/∅35/GU4/38°, la 691 est équipé de 4 lampes du même type.

Fig. 8

6. RACCORDEMENT

L'évacuation se fait par le dessus de l'appareil sur une collerette de ∅ 125 mm.

Attention : N'utilisez jamais un conduit déjà en service pour une autre fonction (conduit de chauffage, ventilation mécanique contrôlée).

Cette prescription est réglementaire et engage votre responsabilité. Veillez à ce que votre raccordement soit hermétique. (Utilisez du ruban adhésif aluminium D 906.292).

L'évacuation doit être la plus courte et la plus directe possible.

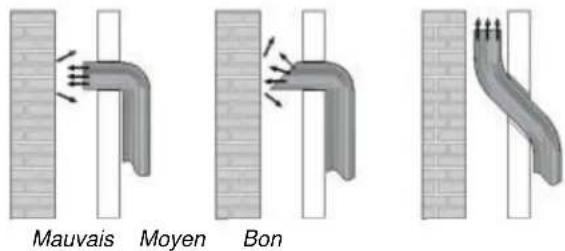

En cas de raccordement sur un conduit existant, dirigez le flux d'air vers le haut.

Assurez-vous du libre débouché à l'air: tout étranglement, rétréci, chapeau de couverture, grillage est contre indiqué.

7. BRANCHEMENT ELECTRIQUE

Raccordement sur une ligne 230 Volt par le cordon avec fiche bipolaire + terre. L'intensité du courant figure sur la plaque signalétique de la hotte. Ne pas oublier le raccordement à la terre. La prise doit être montée visiblement et bien accessible.

8. FONCTIONNEMENT

Cette hotte est dotée d'une puissante turbine centrifuge qui absorbe les vapeurs à travers un filtre à graisses pour les évacuer ensuite à l'extérieur. Le carter en inox détermine des couloirs d'aspiration périphériques qui assurent un traitement efficace de toute la surface couverte par la hotte.

9. CONSEILS D'UTILISATION

Important!

Pour un fonctionnement rationnel, il est conseillé de prendre en considération les notions suivantes :

• Placer les casseroles de façon que les buées ne sortent pas du plan inférieur de la hotte.
• Evitez les courants d'air au-dessus du plan de cuisson.
• Quelles que soient les dimensions de votre cuisine, votre hotte ne peut évacuer que l'équivalent de l'air de remplacement que vous laissez entrer dans la pièce. C'est pourquoi, lors de l'utilisation de la hotte, il est important que de l'air frais puisse entrer dans la cuisine par une grille d'aération haute ou basse ou par une porte ou une fenêtre entrouverte.
• Soyez attentif quand vous faites des fritures sous la hotte. Ne laissez jamais votre friteuse sans surveillance.
• Il est strictement interdit de flamber sous la hotte.

10. MISE EN SERVICE

La hotte à tiroir NOVY dispose d'un système de commande automatique programmable basé sur :
- Un interrupteur général solidaire de l'ouverture ou de la

fermeture du tiroir

- Un bouton rotatif

○ A : ventilation avec lumière
o B : ventilation sans lumière
o C : éclairage seulement
o 0 : hotte éteinte

A la réouverture du tiroir, l'appareil reprendra son service sur la programmation qu'il assurait précédemment.

Suivant l'utilisation le filtre à graisses et la hotte doivent être nettoyées tout les deux semaines

Entretien de la carrosserie :

L'extérieur de la hotte se nettoie avec un chiffon humide et un détergent doux et l'entretien se fait avec NOVY Inoxcleaner (906060). Ne pas utiliser des produits agressifs, abrasifs ou chlorés. L'utilisation de l'eau de javel est également à proscrire.

Entretien du filtre à graisses :

1/ Dans le lave-vaselle

2/ Manuellement

• préparez dans l'évier 3 doigts d'eau chaude additionnée d'un détergent.
• laissez tremper le filtre quelques minutes
• tapotez le filtre dans la solution pour en chasser toutes les particules
• rincez et contrôlez la propreté par mirage à contre-jour
• égouttez, séchez et remettez en place
