Type de produit	Hotte décorative
Marque	Novy
Modèle	Pro'line 7221
Dimensions (L x P x H)	900 x 500 x 700-1100 mm (hauteur réglable)
Poids	18 kg
Alimentation	220-240 V ~ 50 Hz
Puissance moteur	280 W
Nombre de vitesses	3 vitesses + mode intensif
Éclairage	LED intégré (2 x 3 W)
Type de commande	Tactile ou télécommande
Filtre à graisse	Filtres métalliques lavables au lave-vaisselle
Filtre à charbon (optionnel)	Non inclus, disponible en accessoire
Diamètre de sortie	150 mm (évacuation extérieure)
Niveau sonore	45-62 dB (selon vitesse)
Fonctions spéciales	Détection de chaleur, arrêt automatique, Minuterie
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux et un détergent doux ; les filtres se lavent au lave-vaisselle à 65°C
Sécurité	Dispositif d'arrêt en cas de surchauffe ; contact de sécurité
Pièces détachées et réparabilité	Indice de réparabilité : 7.8/10. Pièces disponibles : filtres, ampoules, télécommande, carte électronique
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - Pro'line 7221 NOVY

Quelles sont les dimensions exactes de la hotte Novy Pro'line 7221 ?

Les dimensions sont de 900 mm de largeur, 500 mm de profondeur et une hauteur réglable de 700 à 1100 mm.

Comment installer la hotte Pro'line 7221 ?

L'installation doit être réalisée par un professionnel qualifié. Respectez une distance minimale de 65 cm entre la hotte et la plaque de cuisson. Fixez solidement les chevilles au mur et raccordez l'évacuation à un conduit de 150 mm de diamètre.

Comment nettoyer les filtres à graisse ?

Les filtres métalliques se lavent au lave-vaisselle à 65°C ou à la main avec une brosse et du détergent. Laissez-les sécher complètement avant de les remettre en place.

Comment remplacer l'ampoule LED ?

Déclipsez le cache de l'éclairage à l'aide d'un tournevis plat, retirez l'ampoule LED défectueuse et insérez la nouvelle (type G4, 3W max). Remettez le cache en place.

La hotte est-elle compatible avec un filtre à charbon ?

Oui, un kit filtre à charbon est disponible en option pour un fonctionnement en recyclage. Il doit être installé à l'intérieur de la hotte.

Comment utiliser la télécommande ?

La télécommande permet de contrôler les vitesses, l'éclairage et la minuterie. Pointez-la vers le récepteur situé sur la hotte (portée max 5 m). Remplacez la pile (CR2032) si nécessaire.

Que faire si la hotte ne s'allume pas ?

Vérifiez l'alimentation électrique (fusible ou disjoncteur). Si la hotte est sous tension, testez la télécommande : remplacez la pile ou réinitialisez la hotte en débranchant 10 secondes. Contactez le service après-vente si le problème persiste.

Quel est le niveau sonore de cette hotte ?

Le niveau sonore varie de 45 dB en vitesse minimale à 62 dB en vitesse maximale.

Comment régler la minuterie ?

Appuyez sur la touche 'Minuterie' de la télécommande ou du panneau tactile pour activer l'arrêt automatique après 10 minutes (par défaut). Certains modèles permettent de régler la durée.

Où trouver des pièces détachées pour la Pro'line 7221 ?

Les pièces détachées sont disponibles chez les revendeurs agréés Novy ou sur le site officiel. Référez-vous à la notice pour les numéros de pièces (filtres, ampoules, télécommande).

MODE D'EMPLOI Pro'line 7221 NOVY

FR - Belgique Mode d'emploi et d'installation p. 6 France

• Veuillez lire les instructions attentivement avant de procéder, au montage de l'appareil.
• La mise en place de cet appareil doit être réalisée par un installateur qualifié. Le non-respect de cette condition entraîne la suppression de la garantie constructeur et tout recours en cas d'accident.
• Contrôlez l'état de l'appareil et les pièces de montage au déballage. Déballez l'appareil avec soin. Evitez d'utiliser des couteaux ou objets tranchants pour ouvrir l'emballage. Si l'appareil est endommagé stopper l'installation et contacter NOVY.
• Conservez soigneusement ce mode d'emploi. Transmettez-le au propriétaire suivant.

- Mise au rebut de l'emballage de transport et de l'ancien appareil. Pour son transport, votre nouvel appareil a été protégé par un emballage dont tous les composants sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage dans le respect de l'environnement.

Les appareils usagés ne sont pas des déchets dénués de valeur. Un retraitement adapté à l'environnement peut permettre d'en tirer des matières premières de valeur.

Cet appareil est labélisé conformément à la directive européenne 2002/96/CE sur les appareils électriques et électroniques usagés. Pour connaître les circuits actuels d'élimination, adressez-vous s.v.p. à votre revendeur ou à l'administration de votre commune.

• En cas de problèmes techniques, n'hésitez pas à contacter notre Service de réparation:
  Pour la Belgique: Tel.: [phone]
  Pour la France: Tel.: [phone]
  Pour l'Allemagne: Tel.: [phone]
  Pour les autres Pays: votre installateur local ou Novy en Belgique: +32 (0)56/36.51.02
  Pour une intervention rapide il est nécessaire de communiquer le numéro de type de l'appareil figurant sur la plaque de contrôle située derrière le filtre à graisse. Notez le numéro de type ici: Numéro de type:....

- Pour toute autre remarque ou question auxquels ce mode d'emploi ne réponds pas, veuillez contacter notre Customer Service:

Pour la Belgique: Tel.: [phone]

Pour la France: Tel.: [phone]

Pour l'Allemagne: Tel.: [phone]

Pour les autres Pays: votre installateur local ou Novy en Belgique: +32 (0)56/36.51.02

Fonctionnement

REMARQUE: Cette notice de montage vaut pour plusieurs modèles. Certains équipements, qui ne s'appliquent pas à votre appareil, peuvent y être décrits.

Arrivée d'air

Quelles que soient les dimensions de votre cuisine, votre hotte ne peut évacuer que l'équivalent de l'air de remplacement que vous laissez entrer dans la pièce. C'est pourquoi, lors de l'utilisation de la hotte, il est important que de l'air frais puisse entrer dans la cuisine par une grille d'aération ou par une porte ou une fenêtre entrouverte.

Le rendement de la hotte peut être diminué jusqu'à 50% et plus à cause d'un manque d'aération.

En cas d'entrée d'air insuffisante, une dépression peut apparaître dans le conduits de chauffage, par exemple feu ouvert, chaudière.

Lors de l'emploi simultané de la hotte et d'appareils utilisant une énergie autre que l'électricité (par exemple gaz, charbon) la dépression dans la cuisine ne peut pas dépasser 4 Pa (= 0,04 mBar).

Sécurité

• Ne jamais laisser votre friteuse sans surveillance.
• Il est strictement interdit de flamber sous la hotte.
• En cas de feu éteindre la hotte.
• Ne jamais éteindre des graisses ou huiles brûlantes avec de l'eau. Couvrez la casserole avec un couvercle ou une couverture (humide).

Conseils

Pour une bonne efficacité, il est conseillé:

• De mettre la hotte en marche quelques minutes avant le début de la cuisson.
• De l'arrêter 10 minutes après la fin de la cuisson (Arrêt avec permanence).
• D'éviter des courants d'air au-dessus du plan de cuisson.
• De placer les casseroles de façon que les buées ne sortent pas du plan inférieur de votre hotte.
• Cuisson sur induction: utiliser la taque et la hotte sur les niveaux les plus bas possible pour éviter la formation excessive de buées.

Commande électronique

① touche marche / arrêt
② touche réduction de vitesse
⑤ et ⑥ témoins de vitesse
③ touche augmentation de vitesse
④ touche éclairage

Mise en marche et arrêt du ventilateur

Avec touche ① vous pouvez mettre en marche ou arrêter le moteur. La hotte redémarre sur la dernière vitesse utilisée.

Auto-Stop

Pour éviter que la hotte fonctionne pendant trop longtemps, le moteur de la hotte s' arrêtera automatiquement après 3 heures (seulement si pendant 3 heures la commande de la hotte n'a pas été manipulée). Seulement le moteur s'éteindront pas la lumière.

Arrêt avec permanence

Actionnez la touche ① une fois, un arrêt avec permanence est démarré. La première diode clignote et les autres diodes sont allumés selon la vitesse du moteur. Après 10 minutes, le moteur et la lumière se coupent automatiquement.

Arrêt sans permanence

Actionner 2 fois la touche ①, le moteur et la lumière s'arrêtent immédiatement.

Vitesses

Avec touches ② et ③ vous pouvez respectivement diminuer et augmenter la vitesse. Les diodes ⑤ et ⑥ indiquent la vitesse en cours de fonctionnement. Cette hotte dispose de 3 vitesses et une vitesse intensive "Power".

⑤ Les diodes vertes indiquent les niveaux 1 à 3. ⑥ La diode rouge indique le niveau POWER. POWER s'utilise uniquement au cas de formation excessive de buées et de fumées. Tenant compte du grand volume d'air évacué, son utilisation doit être limitée au stricte minimum.

POWER régresse automatiquement sur la vitesse 3 après 6 minutes.

Un contact thermique à réarmement automatique veille à arrêter le moteur en cas de surchauffe. Une fois refroidi, le moteur se remet en marche. Il est toutefois indispensable d'identifier la cause de la surchauffe. Parmi les causes possibles on

peut citer : le dégagement d'une flamme dans la casserole, le blocage du ventilateur du moteur ou la présence d'un corps étranger dans la bouche de soufflage, qui obstrue totalement ou partiellement cette dernière.

Eclairage

Pour activer ou désactiver l'éclairage, appuyez sur la touche ④. L'éclairage par LED dispose d'une fonction soft-on / soft-off, qui allume et éteint progressivement la lumière. A l'allumage, l'éclairage est toujours activé à pleine puissance et peut également être utilisé quand le ventilateur est éteint.

Entretien

Filtre à graisse

La hotte est équipée d'un filtre 100% métallique. Suivant la fréquence d'utilisation, et au moins 2 fois par mois, le filtre doit être enlevé et nettoyé.

Indication nettoyage du filtre à graisse

Après 20 heures de cuisson les 4 témoins de vitesse commencent à clignoter pendant 5 minutes, ceci indique que le filtre de graisse doit être nettoyer. Après nettoyage du filtre, il faut reprogrammer la hotte en appuyant pendant 5 secondes sur la touche -. Si la reprogrammation n'est pas faites, les témoins de vitesse continueront à clignoter.

Accès au filtre à graisse

Le filtre est accessible par l'ouverture en bascule du carter en inox.

• pour ouvrir: tirer le carter vers le bas en le maintenant fermement de chaque côté.
• pour ôter le filtre: tirer sur la languette vers le bas.

• Dans le lave-vaisselle
- Préparez dans l'évier de l'eau chaude additionnée d'un détergent liquide. Laissez tremper le filtre et nettoyez-le pour en éliminer toutes les particules. Rincez et con-

trôlez la propreté par mirage à contre-jour. Egouttez séchez et remettez-le en place. Ne pas utiliser de poudre non dissoute. Important! Un filtre trop chargé dégorge et peut présenter un risque d'incendie. Ne négligez jamais le nettoyage périodique.

La carrosserie

Avant toute intervention, laissez refroidir les lampes suffisamment.

L'extérieur de la hotte se nettoie avec un chiffon humide et un détergent doux. N'utiliser pas des produits agressifs, abrasifs ou chlorés. L'utilisation de l'eau de javel est également à proscrire. Entretenez les surfaces en inox avec NOVY Inoxcleaner (906060).

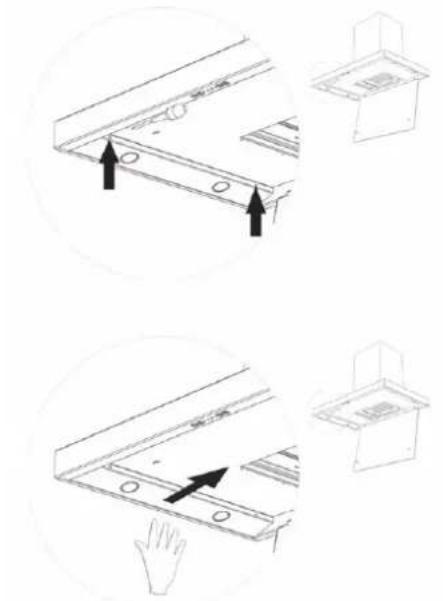

Remplacement de l'éclairage LED

Avant toute intervention, débranchez la hotte du réseau électrique et laissez refroidir les lampes.

1. Ouvrez la plaque de fond, desserrez les vis et dégagez le couvercle.

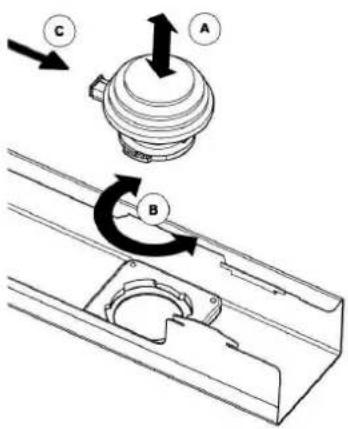

1. Pour retirer la lampe LED:
   A. Débranchez d'abord le câble qui alimente la LED à remplacer. Pour ce faire, détachez le verrouillage en y exerçant une légère pression tout en tirant.
   B. Retirez ensuite la LED à remplacer en effectuant en douceur un mouvement de rotation à gauche.

1. Montage du nouveau spot LED:

A. Placez le nouveau spot LED dans la baguebaïonnette.
B. Effectuez un mouvement de rotation à droite jusqu'à ce que le spot LED soit serré.
C. Fixez le câble d'alimentation.
D. Replacez le couvercle et resserrez déjà les vis. Refermez ensuite la plaque de fond.

Raccordement électrique

Raccordement électrique sur le cordon avec fiche bipolaire + terre. L'intensité du courant figure sur la plaque signalétique. Utilisez une prise avec terre. La prise doit rester visible et accessible facilement. Le remplacement doit se faire par un installateur qualifié.

Avant toute intervention sur la hotte, mettre l'appareil hors tension.

Dimensions: p. 18

Schéma électrique: p. 19-20

ALLGEMEINE INFORMATIONEN

NOVY SA se réserve le droit de modifier en tout temps et sans préavis la construction et les prix de ses produits.

LeshottesNovysonttoujoursfabriquéesavecleplus grandsoinpossible.Celan'exclutpasl'éventualité d'undéfaut.Leservicetechniquede Novypeut réparervotreappareilrapidementetcorrectement, aussibiendurantlapériodedegarantie, qu'après, sans porter préjudice à sa durée de vie.

Début et durée de la période de garantie Lapériodedegarantiedébute àladatedelivraison parlevendeuraudomicileduclient (ladatedela facturefaitfoi). Ladurée est 60 mois, limitée à 12 mois pour une utilisationindustrielle ou comparable, dans les hôtels, pensions, ...

Limitations

Cette garantien'est pas valide quand ils s'agit de défautssuite à l'usurenormale, une utilisation non conforme un égligence ou une installation non conforme. D'autre part, lagarantie est annuléesi l'appareil a été ré paréou modifié avec des pièces quines sont pas d'origine, ou lorsque les numéros d'identification ont été démontés ou modifié és. Lagarantieneserapas non plus applicable quand l'appareil a été ré paréou modifié parune personne non autorisée par notre entreprise.

Lalistecomplètedeslimitationsestdisponiblesur demande.

Les conditions de garanties sont valides pour les appareils commercialis é setutilisés en Belgique. Lorsquel'appareil achete en Belgique est utilisé à l'étranger ou un appareil achete à l'étranger est utilisé en Belgique, il incombeau consommateur devérifiers il appareil correspondaux exigences techniques locales (typedegaz tension, fréquence, conditions d'installation, conditions climatiques). Les dégâts occasionnés parune utilisation non conforme ou adéquate et les adaptations nécessaires ou souhaités nesont pas concernés parles conditions de la garantie.

Demande de réparation

Encasdepiècedéfectueuse, il convient devous adresseraucommérçantspécialiséouinstallateur decuisinequilarenverraàl'usine,accompagnéde votredemandederemplacementsousgarantie,du certifié cat de garantie et de votre facture. Tél.NoduservicetechniquedeNOVY(àcontacter en cas d'un défaut): 056-36 51 02 Gardezcedocumenttoujoursàportéedemain.

BELGIEN

LeshottesNovysonttoujoursfabriquéesavedeplus grandsoinpossible.Celan'exclutpasl'éventualité d'undéfaut. Leservicetechnique de Novypeut réparervotreappareilrapidementetcorrectement, aussibiendurantlapériodegarantie, qu'après, sans porter préjudice à sa durée de vie.

Début et durée de la période de garantie

Lapériodedegarantiedébute à la datedelivraison parlevendeuraudomiciledu client (ladatedela facture fait foi). Ladurée est 60 mois, limitée à 12 moispouruneutilisationindustrielleoucomparable, dans les hôtels, pensions, ...

Limitations

Cette garantien'est pas valide quand ils s'agit de défautssuite à l'usurenormale, une utilisation non conforme un égligence ou une installation non conforme. D'autrepart, lagarantie estannulési l'appareila et ré paréou modifié avec des pièces quines sont pas d'origine, oulorsque les numéros d'identification ont tédémont séou modifiés. La garantienes er pas non plus applicable quand l'appareila et ré paréou modifié par une personne non autorisée par notre entreprise. Lalistecomplètes limitation se dis disponibles sur demande.

Les conditions de garanties sont valides pour les appareils commercialisés et utilisés en France. Lorsquel'appareilacheté en France est utilisé à l'étranger ou un appareilacheté à l'étranger est utilisé en France, il incombeau consommateur devérifiersil'appareilcorrespondauxexigences techniqueslocales(typedegaz,tension,fréquence, conditionsd'installation,conditionsclimatiques).Les dégâtsoccasionnésparuneutilisationnonconforme ou adéquate et les adaptations nécessaires ou souhaitésesontpasconcernésparlesconditions de la garantie.

Demande de réparation

Encasdepiècedéfectueuse, il convient devous adresser à votre revendeur ou installateur de cuisinequilarenverra à l'usine, accompagnée de votredemandederemplacements sousgarantie, du certifié cat de garantie et de votre facture.
