Producttype	Sierkap
Merk	Novy
Model	Pro'line 7221
Afmetingen (L x D x H)	900 x 500 x 700-1100 mm (verstelbare hoogte)
Gewicht	18 kg
Voeding	220-240 V ~ 50 Hz
Motorvermogen	280 W
Aantal snelheden	3 snelheden + intensieve stand
Verlichting	Ingebouwde LED (2 x 3 W)
Bedieningstype	Aanraakbediening of afstandsbediening
Vetfilter	Metaalfilters, vaatwasserbestendig
Koolstoffilter (optioneel)	Niet inbegrepen, verkrijgbaar als accessoire
Uitlaatdiameter	150 mm (buitenafvoer)
Geluidsniveau	45-62 dB (afhankelijk van snelheid)
Speciale functies	Warmtedetectie, automatische uitschakeling, Timer
Onderhoud en reiniging	Reinig de buitenkant met een zachte doek en een mild schoonmaakmiddel; de filters kunnen in de vaatwasser op 65°C worden gereinigd
Veiligheid	Oververhittingsbeveiliging; veiligheidscontact
Reserveonderdelen en repareerbaarheid	Repareerbaarheidsindex: 7.8/10. Beschikbare onderdelen: filters, lampen, afstandsbediening, elektronische kaart
Garantie	2 jaar (onderdelen en arbeid)

Veelgestelde vragen - Pro'line 7221 NOVY

Wat zijn de exacte afmetingen van de Novy Pro'line 7221 afzuigkap?

De afmetingen zijn 900 mm breed, 500 mm diep en een verstelbare hoogte van 700 tot 1100 mm.

Hoe installeer ik de Pro'line 7221 afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Houd een minimale afstand van 65 cm aan tussen de afzuigkap en de kookplaat. Bevestig de pluggen stevig in de muur en sluit de afvoer aan op een kanaal met een diameter van 150 mm.

Hoe reinig ik de vetfilters?

De metaalfilters kunnen in de vaatwasser op 65°C worden gereinigd of met de hand met een borstel en afwasmiddel. Laat ze volledig drogen voordat u ze terugplaatst.

Hoe vervang ik de LED-lamp?

Klik de afdekking van de verlichting los met een platte schroevendraaier, verwijder de defecte LED-lamp en plaats de nieuwe (type G4, max. 3W). Plaats de afdekking terug.

Is de afzuigkap geschikt voor een koolstoffilter?

Ja, er is een koolstoffilterkit optioneel verkrijgbaar voor recirculatie. Deze moet in de afzuigkap worden geïnstalleerd.

Hoe gebruik ik de afstandsbediening?

Met de afstandsbediening kunt u de snelheden, verlichting en timer bedienen. Richt deze op de ontvanger op de afzuigkap (max. bereik 5 m). Vervang de batterij (CR2032) indien nodig.

Wat te doen als de afzuigkap niet aangaat?

Controleer de stroomvoorziening (zekering of stroomonderbreker). Als de afzuigkap onder spanning staat, test dan de afstandsbediening: vervang de batterij of reset de afzuigkap door de stekker 10 seconden los te koppelen. Neem contact op met de klantenservice als het probleem aanhoudt.

Wat is het geluidsniveau van deze afzuigkap?

Het geluidsniveau varieert van 45 dB op de laagste stand tot 62 dB op de hoogste stand.

Hoe stel ik de timer in?

Druk op de 'Timer'-knop op de afstandsbediening of het aanraakpaneel om de automatische uitschakeling na 10 minuten (standaard) in te schakelen. Sommige modellen laten toe de duur aan te passen.

Waar kan ik reserveonderdelen vinden voor de Pro'line 7221?

Reserveonderdelen zijn verkrijgbaar bij erkende Novy-dealers of op de officiële website. Raadpleeg de handleiding voor de onderdeelnummers (filters, lampen, afstandsbediening).

GEBRUIKSAANWIJZING Pro'line 7221 NOVY

NL - België Gebruiksaanwijzing en installatievoorschriften p. 2 Nederland

• Lees aandachtig deze gebruiksaanwijzing vóór de installatie en ingebruikname van dit toestel.
• Dit toestel is enkel geschikt voor huishoudelijk gebruik.
• Het is aanbevolen om de installatie te laten uitvoeren door een bevoegd persoon. Voor schade die door niet voorschriftmatige of door verkeerde installatie veroorzaakt wordt, wijst de fabrikant elke vorm van aansprakelijkheid af.
• Controleer de staat van het toestel en het montagemateriaal zodra u ze uit de verpakking haalt. Neem het toestel met zorg uit de verpakking. Gebruik geen scherpe messen om de verpakking te openen. Installeer het toestel niet indien het beschadigd is en richt u in dat geval tot NOVY.
• Bewaar deze handleiding zorgvuldig en geef ze door aan de persoon die het toestel eventueel na u gebruikt.
• Recyclage van de transportverpakking en het oude toestel Dit toestel is beschermd door verpakking. De gebruikte materialen zijn niet schadelijk voor het milieu en geschikt voor recyclage. Opteer voor een milieuvriendelijke afvoer van de verpakking.

Uw apparaat bevat tevens vele recycleerbare materialen. Daarom dienen gebruikte apparaten van ander afval te worden gescheiden. De recyclage van de apparaten die door uw fabrikant wordt georganiseerd wordt op deze manier onder de beste omstandigheden uitgevoerd, overeenkomstig de Europese richtlijn 2002/96/CE betreffende elektrisch en elektronisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude apparaten.

- Storing In geval van storing, aarzel niet om onze Hersteldienst te contacteren:

Voor België: Tel.: [phone]

Voor Frankrijk: Tel.: [phone]

Voor Duitsland: Tel.: [phone]

Voor Nederland: Tel.: [phone] ([e-mail])

Voor alle andere landen: uw lokale installateur of Novy in België: +32 (0)56/36.51.02

Voor een goede en vlotte afhandeling is het noodzakelijk dat de Hersteldienst weet welk type apparaat u heeft. Deze gegevens vindt u op het typeplaatje achter de vetfilter en kunt u het best hier noteren:

Typenummer:......

- Voor alle andere opmerkingen of vragen waar deze gebruiksaanwijzing geen antwoord op biedt, contacteer onze Customer Service:

Voor België: Tel.: [phone]

Voor Frankrijk: Tel.: [phone]

Voor Duitsland: Tel.: [phone]

Voor Nederland: Tel.: [phone] ([e-mail])

Voor alle andere landen: uw lokale installateur of Novy in België: +32 (0)56/36.51.02

Wijzigingen en zet- of drukfouten voorbehouden, maart 2015

Gebruik

OPMERKING: deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het toestel. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw toestel

Luchttoevoer

Bij gebruik van de afzuigkap dient er in de ruimte altijd een luchttoevoer aanwezig te zijn, waardoor verse lucht kan toestromen. Het aanvoeren van verse lucht kan geschieden door een raam te kantelen, een deur te openen of door een toevoerrooster aan te brengen.

Hoe groot de keuken of de ruimte met open keuken ook is, er kan slechts zoveel lucht uit de ruimte worden afgezogen als er wordt aangevoerd. Te weinig luchttoevoer kan een rendementsverlies van 50% en meer veroorzaken.

Door te weinig luchttoevoer kan terugslag ontstaan in andere aanwezige afvoerkanalen, zoals bijvoorbeeld het rookafvoerkanaal van de open haard of andere verbrandingstoestellen. Dit veroorzaakt een vergiftigingsgevaar door teruggezogen gassen en verbrandingsgassen.

Bij gelijktijdig gebruik van de afzuigkap en toestellen gevoed met energie, anders dan elektrisch, mag de onderdruk in de ruimte niet groter zijn dan 4 Pa (=0,04 mBar).

Veiligheid

• Alleen onder voortdurend toezicht mag onder de afzuigkap gefrituurd worden.
• Flamberen onder de afzuigkap is in geen geval toegestaan.
• In geval van brand schakel altijd uw afzuigkap uit.
• Blus brandende vetten nooit met water, maar dek de pan af met een passend deksel of een blusdeken.

Tips

De keukendampen worden het meest doeltreffend verwijderd door:

- Inschakelen van de afzuigkap enkele minuten voor de aanvang van het koken.

- Uitschakelen van de afzuigkap ongeveer 10 minuten na het beëindigen van het koken (Uitschakelen met naloopstand).

• Vermijd elke tocht boven het kookvlak.

- Plaats uw kookgerei zodanig dat opwellende dampen onder het aanzuigoppervlak van de kap terechtkomen.

- Koken met inductie: de intensiteit van afzuigkap en kookplaat zo laag mogelijk instellen om overproductie van dampen te beperken.

Bediening

① aan / uit toets
② snelheid verlagen
⑤ en ⑥ indicatie lampjes snelheid
③ snelheid verhogen
④ verlichting

Ventilator in- en uitschakelen

Om de motor in te schakelen drukt u op toets ①. De afzuigkap wordt altijd opgestart op de laatst gebruikte functie (verlichting en/of motor).

Auto-Stop

Om te vermijden dat de afzuigkap aan zou blijven staan, wordt de motor automatisch na 3 uur uitgeschakeld (enkel indien tijdens die 3 uur de bediening niet werd gewijzigd). De motor wordt uitgeschakeld. De verlichting van de afzuigkap blijft branden.

Uitschakelen met naloopstand

Om de naloopstand in te stellen drukt u éénmaal op toets ①. Het eerste indicatie lampje knippert, de andere indicatie lampjes branden op de laatst ingestelde stand. Na 10 minuten schakelen motor en verlichting automatisch uit.

Uitschakelen zonder naloopstand

Tweemaal drukken op toets ①.

Ventilatorsnelheid

Om de snelheid te verlagen drukt u op toets ②. Om de snelheid te verhogen drukt u op toets ③. De indicatie lampjes geven de snelheid aan die in werking is.

Drie groene indicatie lampjes ⑤ geven stand één tot drie aan, een rood indicatie lampje ⑥ geeft de 'POWER' stand aan.

De 'POWER' stand wordt enkel gebruikt bij een sterke ontwikkeling van geur, rook of damp. Rekening houdend met de grote afvoer van lucht bij deze stand, moet het gebruik tot een minimum herleid worden.

De 'POWER' stand keert na 6 minuten automatisch terug naar snelheid drie.

Een zelfherstelend thermocontact zorgt ervoor dat de motor bij oververhitting wordt uitgeschakeld. Na afkoeling zal de motor weer inschakelen. Het vaststellen van de oorzaak van de oververhitting is

noodzakelijk. Dit kan bijvoorbeeld zijn door vlam in de pan, de waaier van de motor wordt geblokkeerd of er is een voorwerp in de uitblaasopening is gekomen waardoor deze gedeeltelijk of volledig is afgesloten.

Verlichting

Om de verlichting in of uit te schakelen drukt u op toets ④. De LED verlichting beschikt over een soft-on/ soft off functie, wat betekend dat de verlichting rustig aan en uit zal gaan.

Bij het inschakelen van de verlichting zal deze altijd naar het volle vermogen gaan en kan ook gebruikt worden wanneer de ventilator is uitgeschakeld.

Onderhoud

Onderhoud van de vetfilter

In de afzuigkap bevindt zich één metalen vetfilter die naargelang het gebruik en minstens 2 keer per maand dient gereinigd te worden.

Indicatie reiniging vetfilter

Na 20 kookuren geven 4 knipperende indicatie lampjes aan dat de vetfilter gereinigd dient te worden. Wanneer u de vetfilter terugplaatst na reiniging, volstaat het om 5 seconden op de - toets te drukken om de indicator opnieuw in te stellen. Indien u dit niet doet, blijven de indicatie lampjes knipperen bij het inschakelen van de afzuigkap.

Toegang tot de vetfilter

In de afzuigkap bevindt zich één metalen vetfilter die naargelang het gebruik en minstens 2 keer per maand dient gereinigd te worden.

De inox onderplaat aan het linker en rechter uiteinde vastnemen en naar onder trekken. De vetfilter kunt u verwijderen door aan het haakje te trekken dat zich op de filter bevindt.

De filter als volgt reinigen:

• In de vaatwasmachine.
- Handmatig: Dompel de filter in een oplossing van heet water en een ontvettend vloeibaar

detergent. Spoel vervolgens de filter onder de kraan met heet water en laat ze daarna uitdrogen.

Belangrijk! Indien de bovenvermelde instructies niet worden uitgevoerd, ontstaat er door een te sterke vervuiling, kans op brandgevaar.

Onderhoud van de afzuigkap

De verlichting voldoende laten afkoelen alvorens de afzuigkap te reinigen.

De afzuigkap kan worden gereinigd met vochtige doek en een mild reinigingsmiddel. Gebruik nooit agressieve, krassende of chloorhoudende producten.

Bleekwater (Eau de Javel) is schadelijk voor roestvrij staal.

Onderhoud van de inox oppervlaktes gebeurt best met NOVY Inoxcleaner (bestelnummer 906.060).

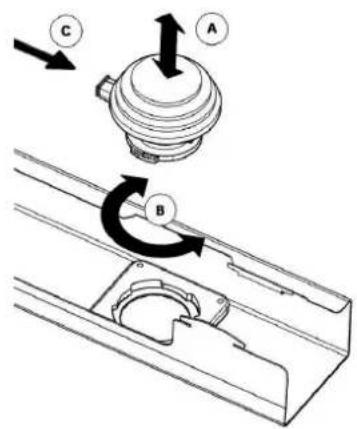

Vervangen van de LED verlichting

Zorg eerst dat de kap spanningsloos is en laat de verlichting voldoende afkoelen.

1. Open de onderplaat, draai vervolgens de schroeven los en schuif het deksel eraf.

1. Uitnemen van de LED lamp:

A. Ontkoppel eerst de kabel die naar de te vervangen LED loopt. Het ontkoppelen gebeurt d.m.v.. het lossen van de vergrendeling, door een lichte druk uit te oefenen en tegelijk los te trekken.

B. Verwijder vervolgens de te vervangen LED door een zachte roterende beweging linksom te maken.

1. Plaatsen van de nieuwe LED lamp

A. Plaats de nieuwe LED spot in de bajonetring

B. Maak een roterende beweging rechtsom totdat de LED spot vast draait

C. Bevestig de voedingskabel

D. Plaats het deksel terug en draai de schroeven vast. Sluit vervolgens de onderplaat.

Elektrische aansluiting

De afzuigkap is voorzien van aansluitsnoer en stekker met aarding. Sluit de stekker steeds aan op een contactdoos met aarding.

De contactdoos goed bereikbaar monteren.

Vervanging van het aansluitsnoer dient steeds te gebeuren door een bekwame vakman. Stroomsterkte en verbruik zijn aangegeven op het specificatieplaatje.

Afmetingen: p. 18

Elektrisch schema: p. 19-20

INFORMATIONS GENERALES

Nettoyage:

NOVY nv behoudt zich het recht voor te allen tijde en zonder voorbehoud de constructie en de prijzen van haar producten te wijzigen.

Novydamkappenwordenmetdegrootstmogelijke zorgvuldigheidgeproduceerd.Desalnietteminkan ereendefectoptreden.Zowelbinnenalsbuitende waarborgperiode,kandeNovytechnischedienstop eensnelleendeskundigemaniereenherstellingvan hettoesteluitvoeren,zonderdatditafbreukdoetaan de levensduur ervan.

Aanvang en duur van de waarborgperiode Dewaarborgperiodevangtaanopdedatumvan afl everingdoordeverkoper(factuurdatum als bewijs)vanhettoestelbijdeconsument.Deduur ervanbedraagt60maanden,maanwordtbeperkt tot12maandeningevalvanindustrieelofhiermee gelijkgesteldgebruik,bv.inhotels,pensions,...

Beperkingen

Dezewaarborgisnietgeldigwanneerhetgaatom fouten, veroorzaaktdoornomalesleet, misbruik ofverwaarlozing, ofdoorondeskundigeplaatsing. Anderzijds vervalt de waarborg wanneer het apparaat zou hersteld of omgebouwdzijn met onderdelendienietvanonsfabrikaatzijnofwanneer deidentificatienummerszoudenzijnverwijderdof veranderd.

Er is evenmin sprake van waarborg wanneer het apparaat zou hersteld of veranderd zijn doorpersonendienietdooronzefirmadaartoe gemachtigd zijn

Devolledigelijstmetbeperkingenisbeschikbaarop aanvraag.

DewaarborgvoorwaardengeldenvoorinBelgiëop demarktgebrachteeningebruikzijndetoestellen. Bijingebruiknameinhet buitenlandvaneen in Belgiëgekchttoestel,ofinBelgiëvaneinhet buitenlandgekochttoestlmoetdeconsument er zich van vergewissen of the toestel voldoet aan de locale technische vereisten (gassoort, spanning,frequentie,installatievoorschriften, klimaatomstandigheden).Schadeveroorzaakt door het niet geschiktzijn van het toestelen de noodzakelijkofgewensteanpassingenvallenniet onder de waarborgvoorwaarden.

Aanvraag tot herstelling

Wanneereenonderdeeldefectbevondenwordt, dienthetviadevakhandelaarofkeukeninstallateur tewordenteruggestuurdaanonsadres,ontdaan vanalleandereonderdelenenvergezeldvaneen aanvraagtotvervangingonderwaarborgdoor afzender alsmede van dit

certifi gaat en factuur.

Tel.nrTechnischeDienstNOVY(tecontacterenbij defect): 056-36 51 02

Hou dit document steeds bij de hand

BELGIQUE

Garantietermijn en dekking

Enstoringiseenopenbaringvaneentechnisch gebrekaunhethuishoudelijkapparaat,tengevolge vaneenmateriaal-,ontwerp-en/ofproductiefout, waardoor het normaal functioneren van het apparaatonmogelijkis.Metinachtnemingvan deonderstaandevoorwaarden,wordtdoorNovy NederlandB.V.5jaargarantieverleend.Degarantie gaatinopdedatumvanaankoopzoalsdievermeld staatopdeaankoopnotavandedesbetreffende keukendetaillist/installateur.Inhet1een2ejaar krijgtubijoptredendestoringaanuwNovy-apparaat volledigegarantieopmateriaal,voorrijkostenen arbeidsloon. Bij storingen die optreden in het 3e, 4e of 5e jaar geeft deze garantie recht op vergoedingvandetevervangenonderdelen.Bij eenservicebezoekijnhet3e,4eof5ejaarworden alleenodepdatmomentgeldendevoorrijkostenen arbeidslooninrekeninggebracht.Bijdeopenbaring vaneenstoringbinnen6maandennaaflevering, wordtvermoeddatdestoringreedsbijaflevering aanwezigwas.Servicebezoekenwordenuitsluitend opwerkdagentussen8:00en17:00uuruitgevoerd envindenuitsluitendinNederlandplaats.Deze garantievanhethuishoudelijkeapparaatgeldt nietbijeentoepassingineenniet-huishoudelijke situatie.Degarantieisoverdraagbaaropeigenaar en/of adres.

Beperkingen

Degarantieheeftgeenbetrekkingoponderdelen zoalslampen, glasplaten, vetfilters, geurfilters, snoer, stekerenlosseaccessoires. Opdegarantie kangeenaanspraakwordengemaaktbijgebreken aanhetapparaatdieterugtevoerenzijnoponjuist gebruik,ondeeligdelijkonderhoud,onachtzaamheid, hetnietjuisthandelenvolgensdebepalingen in gebruiksaanwijzingofdemontage-instructie, gebrekendietewijtenzijnaaninstallatiefouten of gebreken die de werking of de waarde van hetapparaatnietnoemenswaardigbeïnvloeden. Eveneenskanergeenaanspraakopdegarantie wordengedaanbijbeschadigingendieontstaan zijn door de gebruiker of derden, defecten en beschadigingenvanhetapparaatalsgevolg van gebeurtenissendiegewoonlijkverzekerdzijnonder eeninboedelverzekeringofgebeurtenissendie buitenhetnormalegebruikvanhetapparaatvallen. Bij een apparaat die ingebouwd is geweest in deshowroomvaneen(keuken)leverancierwordt de garantie beperkt tot de technische delen. Beschadigenvanzichtbareldenzijnuitgesloten van garantie.

Voorwaarden

Een aanspraak op de garantie vervalt indien reparatiesofingrepenwordenuitgevoerddoor derden die niet door Novy gemachtigd zijn, of indienapparatenwordenvoorzienvanniet-originele onderdelenwaardoooreenstoringontsta. De reparatiesaandenproductenwordeninderegel bijdeeindgebruikeruitgevoerd.Deonderdelendie zijnvervangen,wordeneigendomvanNovy.Bijeen reparatiedientteallentijdedorigineleaankoopnota aan de servicemonteur te worden overlegd. Dereparatiezalzoveelmogelijktijdensheteerste bezoekwordenuitgevoerd.Indieneentweede bezoeknodigis,zulleneventueelvoorrijkostenen arbeidslooninrekeningwordengebracht,indien de noodzaak voor een herhaalbezoek aan de eindgebruiker toe te schrijven is.

Garantiegevallenleidenniettoteenverlengingvan degarantietermijnenvormenevenminhetbegin vaneennieuwegarantietermijn.Degarantietermijn vooringebouwdevervangingsonderdeleneindigt gelijktijdigmetdegarantietermijnvanhetapparaat als geheel.

Indienhettypeplaatjemetdaarophettypenummer en serienummer is verwijderd, gewijzigd of onleesbaaris, vervaltelkeaanspraakopdegarantie. DegarantievoorwaardengeldenvoorinNederland op de markt gebrachte en in gebruik zijnde apparaten.Bijlingebruiknameinhetbuitenlandvan eeninNederlandgekochtapparaat,ofinNederland vaneeninhetbuitenlandgekochtapparaatmoet deconsumentzichvanbewustzijnofhetapparaat aandelokaetechnischevereisten(bijvoorbeeld spanning,frequentie,installatievoorschriften, klimaatomstandigheden). Schadeveroorzaakt doorhetniet geschiktzijnvanhetapparaatende noodzakelijkeogfewensteanpassingenvallenniet onder de garantievoorwaarden.

Uitgebreidereofandereaanspraken,inhetbijzonder aansprakenopvergoedingvanbuitenhetapparaat ontstaneschade,zijnuitgesloten,voorzoverde aansprakelijkheid nietvoortvloeituitwettelijke bepalingen van dwingend recht.

Indien bij aanmelding van een storing de omschrijving van de storing niet leidt tot een vaststellingvandezestoringdoordeservicemonteur enbovendieneenverderinspectievanhetapparaat ookgeenvaststellingvaneenmogelijkanderdefect oplevert, zullenvoorrijkostenarbeidsloon in rekeningwordengebrachtovereenkomstigopdat moment geldende tarieven.

Reparatieeneventuelevervangingvaneenapparaat Voorzoverherstelwerkzaamhededoor Novy NederlandB.V.redelijkerwijsnietmogelijk zijn, wordt opverzoekvande eindgebruiker binnen degenoemdegarantietermijnjeengelijkwaardige vervangendapparaataangeboden. Bijeenlevering van een vervangend apparaat behoudt Novy NederlandB.V.zich het recht vooreen redelijke gebruiksvergoedinginrekeningtebrengenvoorde tot dan toe genoten gebruiksduur.

Aanvraag voor een service

Ingevalvaneenstoringkuntucontactopnemen metuw(keuken)leverancier.Vooreengoedeen snelleafhandelingishetnoodzakelijkdatubijhet meldenvaneenservicehettypenummervanuw apparaat bij de hand heeft.

Onderdelen bestellen

Voor het bestellen van onderdelen kunt u zich wenden tot:

Novy Nederland B.V.

T [phone]

E [e-mail]

I www.novynederland.nl
