GEBRUIKSAANWIJZING D 691 NOVY

NOVY nv behoudt zich het recht voor te allen tijde en zonder voorbehoud de constructie en de prijzen van haar producten te wijzigen.

Het is uitermate belangrijk dat uw nieuwe dampkap zodanig geïnstalleerd wordt dat deze haar maximum vermogen kan ontwikkelen wat luchtdebiet betreft. In principe dient de uitlaat zo kort mogelijk en zo groot mogelijk van sectie gehouden te worden. Sluit daarom een buis aan die een diameter heeft van 125 mm. Verminder de uitlaatsectie niet door een te kleine of te weinig doorlatende muurrooster of iets dergelijks. Hoe minder de afvoer geremd wordt, hoe groter het debiet en aldus het nuttige effect van uw dampkap.

2. MONTAGE

Wanneer u de verpakking van de inbouwdampkap verwijdert, dient u erop te letten dat de montagematerialen los bij verpakt zijn. De inbouwdampkap 661 is bestemd voor inbouw onder een keukenkast van 60 cm breed en inbouwdampkap 691 is bestemd voor inbouw onder een keukenkast van 90 cm breed en beantwoordt volledig aan de standaardmaten. Zorg ervoor dat er tussen de onderkant van de dampkap en het kookvlak minimaal 60 cm voor elektrisch, 65 cm voor gastroestellen en 75 cm voor inductiekookplaat vrij is. De dampkap neemt de achterste helft in van de kast en de vrije ruimte vooraan kan u gebruiken als bergplaats.

3. INBOUW IN WANDKAST

De inbouwdampkap moet zo worden geplaatst dat de voorkant van het front zich in gesloten toestand in hetzelfde vlak bevindt van de kastdeur. Daarvoor voorziet u een uitsparing van 560-570 x 180 mm (Fig. 1) in de bodem van de wandkast voor model 661 en een uitsparing van 860-870 x 180 mm voor model 691 (Fig. 2)

Fig. 1

560-570 600 180 95

Fig. 2

De 2 bijgeleverde ophangbeugels worden in de zijwand van de keukenkast geschroefd door middel van 2 x 2 bolkopschroeven van 4,2 x 13 mm (Fig. 3).

691

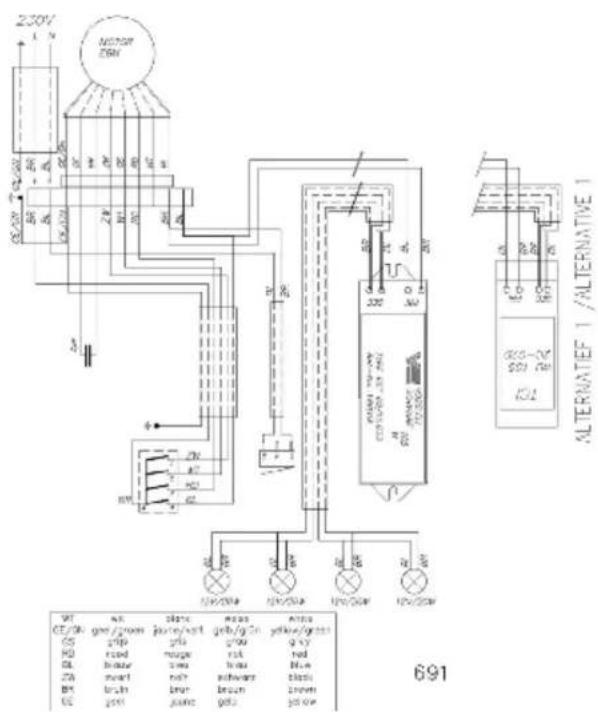

230V N1700V 250V OS-201 T1 230V 250V 230V 250V 230V 250V 230V 250V 230V 250V 230V 250V 230V 250V 230V 250V 230V 250V 230V 250V 230V 250 691 ALTERNATIVE 1 / ALTERNATIVE 1 CE/201 GE/room SPB RSD BLND ZA BT OE gpt GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT GPT

Fig. 3

Men kan de inbouwdampkap nu voorzichtig in de uitsparing van de kastbodem plaatsen.

De ophangbeugels beletten dat de inbouwdampkap terug naar beneden komt en worden aangespannen om de dampkap stevig te bevestigen (Fig. 4 661, Fig. 5 691).

Fig. 4

Na het uitschuiven van de lade bemerkt u de bevestigingsgaten waar de dampkap aan de bodem van de wandkast moet worden vastgeschroefd met houtschroeven 3,5 x 16 mm RVS (4 voor 661, 6 voor 691 Fig. 6).

Fig. 6

Naargelang de diepte van de wandkast monteert u al of niet de sierstrip. Dit is een gelakte sierlijst die u zodanig kan afsnijden dat deze op de muur aansluit. De sierstrip wordt bevestigd d.m.v. kleine schroeven 2,9 x 6,5 mm aan de rug van de dampkap (Fig. 7).

Fig. 7

Indien u het op prijs stelt de voorzijde te vervangen door een voorzijde die naar samenstelling, vorm of kleur (bijv. eikenhouten voorzijde) overeenstemt met de wandkasten van uw interieur, kan u dit als volgt veranderen :

661

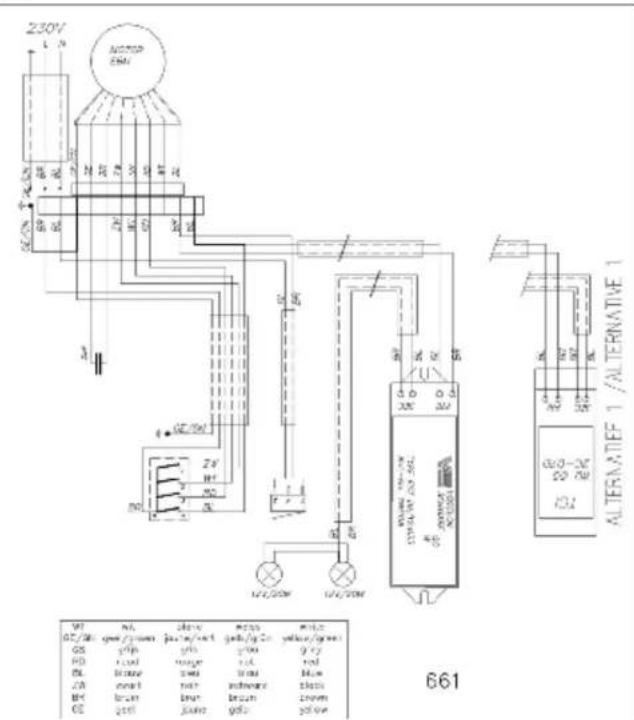

Z30V NCTOP 26M AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC ATERNATEF 1/ALTERNATIVE 1 661

661

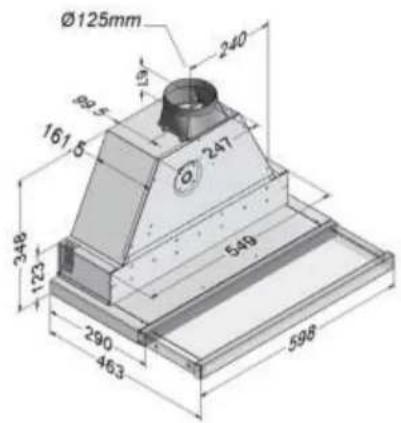

Ø125mm 90,5 161,5 240 247 348 123 549 290 463 598

691

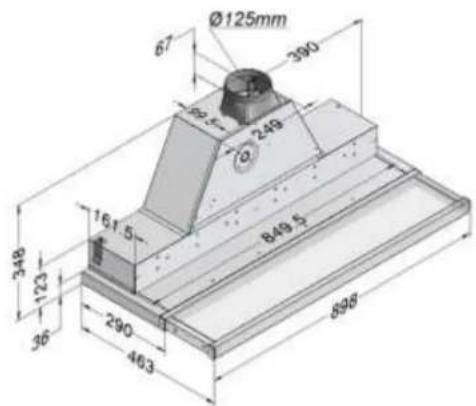

Ø125mm 67 390 Ø249 161.5 849.5 348 123 290 36 463 898

30

Na het uitschuiven van de lade komen links en rechts, juist achter de voorzijde, twee schroeven vrij (Fig. 8). Draai deze schroeven volledig uit zodat de voorzijde kan worden weggenomen.

U kan nu een andere voorzijde monteren op de voorzijdehouder. Het geheel van voorzijde en voorzijdehouder kan u nu weer bevestigen door de schroeven volledig in te schroeven (Fig. 9).

Fig.

De aansluiting gebeurt bovenaan. De uitlaat dient voor een aansluiting op een ronde buis van ∅ 125 mm. Houd deze buis zo kort mogelijk en laat zo weinig mogelijk bochten. Indien u de uitlaat op een schouw wilt aansluiten, moet de buis gemonteerd worden (Fig. 10). Let erop dat dit een verluchtingsschouw is.

Wanneer de dampkap zich bevindt in dezelfde ruimte van een ander toestel met verbrandingsgassen via een afzonderlijk kanaal, dan moet er op gelet worden dat er een aangepaste luchttoevoer is.

In geen geval mag er aangesloten worden op een verwarmingsschouw. Verminder de uitlaatsectie niet door een te kleine of te weinig doorlatende muurrooster, dakhoeden of dergelijke, want hoe minder de afvoer geremd wordt, hoe groter het nut van uw dampkap.

De afvoer moet goed worden verzorgd. Gebruik daarvoor eventueel de ALU-folio kleefband D 906.292.

Bij afvoer door een muur gebruikt u best een wanduitblaasklep NOVY van het type D 906.178 VK 20.

De hiervoor vermelde instructies i.v.m. de luchtafvoer zijn opgesteld volgens de voorschriften van de bevoegde overheid en moeten dus nageleefd worden.

6. INBOUWAFMETINGEN

661 zie pag. 30 691 Zie pag. 30

661 zie pag. 31 691 zie pag. 32

Gelieve de gegevens van het typeplaatje te controleren.

De inbouwdampkap is voorzien van een snoer met ingebouwde aarding. Zorg ervoor dat de stekker wordt aangesloten op een eveneens van aarding voorziene stekkerdoos.

De stekker moet zichtbaar en goed bereikbaar gemonteerd zijn.

8

Om de dampkap in te schakelen trek de schuiflade naar u toe. Om ze uit te schakelen duw ze in gesloten positie. De dampkap start volgens de instelling van de schakelaars op het schakelbord, die zich achteraan bevinden (Fig 11).

Fig. 11

Snelheden met verlichting Verlichting Uit-stand Snelheden zonder verlichting

10. WERKING

De inbouwdampkap is voorzien van een krachtige centrifugaal ventilator die de dampen opzuigt door een vetfilter, om ze vervolgens naar buiten te brengen langs de evacuatiepijp. De constructie van de toestellen met randafzuiging brengt mee dat het ganse oppervlak nuttig wordt gebruikt, terwijl een maximum afzuiging ontstaat aan de randen, een waarborg voor een degelijke afvoer.

BELANGRIJK ! Om een goede werking te verzekeren is het evenwel nuttig volgende tips in acht te nemen :

- Plaats uw kookgerei zodanig dat opwellende dampen binnen het aanzuigvlak van de dampkap terechtkomen.

- Vermijd elke tocht boven het kookvlak.

- Hoe groot de keuken ook is, toch dient u er rekening mee te houden dat er slechts zoveel kubieke meter lucht kan worden afgevoerd als er in de keuken binnen gelaten wordt. Wanneer er geen of te weinig luchttoevoer is, mag er ook geen afdoende werking verwacht worden van het apparaat. Dit kan u verhelpen door een deur of een venster op een kier te zetten, liefst van binnenshuis uit.

- Alleen onder voortdurend toezicht mag onder de dampkap gefrituurd worden.

- Het is strikt verboden om onder de dampkap te flamberen.

11. ONDERHOUD

De vetfilter en de dampkap dienen om de twee weken gereinigd te worden.

U hebt toegang tot de vetfilter door de onderplaat gelijktijdig aan beide zijden naar beneden te trekken (Fig. 12).

Fig. 12

De filter kan gereinigd worden in de vaatwas of dompel de filter in een oplossing van kokend water, waarbij een vloeibaar detergent is toegevoegd. Laat de filter daarna afdruipen en drogen voor het herplaatsen.

De buitenkant van de schouwkap met een vochtige doek en een mild reinigingsmiddel schoonmaken en met NOVY inoxcleaner (906060) onderhouden. Geen agressieve of krassende producten of bleekwater gebruiken.

Belangrijk ! Indien de bovenvermelde instructies niet worden uitgevoerd, ontstaat er door een te sterke vervuiling kans op brandgevaar.

12. VERVANGEN VAN DE LAMPEN

Voor de vervanging van de lampen dient het toestel elektrisch ontkoppelt te worden en dienen de lampen afgekoeld te zijn.

Bijgeleverd vindt u een zuignapje voor het verwijderen van de lampen.

Zuignapje op de lamp plaatsen en naar u toe trekken.

Nieuwe lamp plaatsen dmv zuignap (Fig. 13).

De dampkap 661 is voorzien van 2 lampen van het type 12V/20W/∅35/GU4/38°, model 691 is voorzien van 4 lampen van hetzelfde type.
