| Caractéristiques | Détails |
|---|---|
| Type de hotte | Hotte de cuisine murale |
| Dimensions | 680 mm de largeur |
| Débit d'aspiration | Jusqu'à 700 m³/h |
| Niveau sonore | Max 60 dB(A) |
| Type de filtration | Filtre à charbon et filtre à graisse |
| Éclairage | LED intégré |
| Commandes | Panneau de contrôle tactile |
| Installation | Installation murale |
| Consommation énergétique | Classe énergétique A |
| Maintenance | Filtres lavables au lave-vaisselle |
| Sécurité | Système de protection contre la surchauffe |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - Fusion 680 NOVY
Questions des utilisateurs sur Fusion 680 NOVY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice Fusion 680 - NOVY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Fusion 680 de la marque NOVY.
MODE D'EMPLOI Fusion 680 NOVY
2.1 Fonctionnement de l'appareil 13
2.2 Activation et desactivation de l'aspiration 13
2.3 Eclairage 14
2.4 Recirculation de la programmation (en option) 14
2.5 InTouch 14
3 Nettoyage et entretien 15
3.1 Entretien général 15
3.2 F literature a graisse 15
3.3 Filtre monobloc de recyclage de l'air (optionnel) 16
3.4 Service 16
4 Quickguide 17
4.1 Réglages 17
4.2 Indications 17
1 PRESCRIPTIONS DE SECURITE ET D'UTILISATION
Vous trouverez plus d'informations sur les produits, accessoires et services Novy sur Internet: www.novy.fr
Ceci est le mode d'emploi de l'appareil identifié en première page. La notice de montage est un livre séparé, fourni avec l'appareil.
Ce mode d'emploi utilise un certain nombre de symboles.
Voutrouverez ci-dessous la signification de ces symboles.
| Symbole | SignificationAction | |
| Indication Expl | cation d'une indication apparaissant sur l'ordinateil | |
| Avertissement | Ce symbole signale un conseil important ou une situation dangereuse |
Respectez ces instructions pour éviter les blessures et les dommages matériels.
nes de sécurité techniques
- Cet apparéil est conforme aux règles de sécurité en vigueur. Toutefois, une utilisation non conforme peut entrainer des blessures corporelles et endommager l'appareil.
- Quillez tire attentivement le mode d'emploi et la notice de montage avant d'installer et de mettre en service cet apparéil. Vous y trouvrez des informations importantes pour le montage et l'utilisation de l' apparéil.
- La sécurité n'est garantie que si l'appareil est correctement installé conformément à la notice de montage. L'instantiateur est responsable du bon fonctionnement sur le lieu d'installation.
- L'appareil est exclusivement destiné à un usage domestique (préparation d'aliments), à l'exclusion de tout autre usage domestique, commercial ou industririel. N'utilise pas l'appareil en extérieur.
- Vérifiez l'etat de l'appareil et du matériel de montage des que vous les sortez de l'emballage. Retirez l'appareil de l'emballage avec précaution. N'utilise pas de couteaux pointus pour ouvrir l'emballage.
- Si l'appareil est endommagé, ne l'installez pas et contactez Novy.
- Conservez soigneusement cette notice et remetteze-le à la personne qui pourrait utiliser l'appareil après vous.
-
Novy n'est pas responsable des dommages resultant d'un montage, d'un raccordement, d'une utilisation ou d'un maniement incorrects.
-
Ne touchez pas les éléments sous tension.
- Ne pas transformer ni modifier l'appareil.
- Retireez les étiquettes et les autocollants qui ont été apposés sur l'appareil et mentionnant des conseils d'utilisation ou de montage. L'étiquette d'identification se trouve à l'intérieur de l'appareil, derrière le filtré àGRAisse; ne la retirez pas.
nes de sécurité en cas d'enfants à la
maison
- Le matériel d'emballage de l'appareil présente un risque pour les enfants. Ne les laissez pas jouer avec le matériel
d'emballage. Gardez les matériaux d'emballage hors de portée des enfants.
- Les enfants de plus de 8 ans ne peuvent utiliser cet apparéil que sous la surveillance d'une personne responsable de leur sécurité ou s'ils sont formés à son'utilisation dans des conditions sûres.
- Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.
- Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cable de raccordement.
- Le nettoyage et l'entertien de l'appareil ne doit pas etre effectués par des enfants.
L'éclairage de l'appareil est très intense et peut endomager les yeux. Veillez à ce que les bébés en particulier ne regardent pas directement dans les lampes. - Yiliez à conserver les piles hors de portée des enfants.
Ne permettez pas aux enfants de replacer les piles sans surveillance.
de l'appareil
- Les personnes dont les capacités physiques, sensorielles ou mentalles sont réduites ou les personnes qui manquent de connaissances ou d'expérience ne peuvent utiliser cet apparéil que sous la surveillance d'une personne responsable de leur sécurité ou s'ils sont formés à son'utilisation dans des conditions sûres.
- Faire flamber sous l'appareil n'est en�除n cas autorisé.
- Lorsque vous faites cuire, roir, griller ou frire, restez toujours à proximite. L'huile et la graisse surchauffées peuvent rapidement s'enflammer et endommager la hotte aspirante.
- Nettoyez égulierement le filtré àGRAISSSE selon les instructions de ce mode d'emploi. Le non-respect des instructions de nettoyage entraine des dépôts de GRAISSS dans le filtré, ce qui occasionne un risque d'incendie.
- N'utilisez jamais l'appareil sans les filtres àGRAISSE, pour empêcher que la saleté et laGRAISSSE ne pénétre plus loin dans l'appareil, ce qui pourrait eventuèlement affecter ses performances et son fonctionnement.
- En cas d'incendie, éteignez toujours votre apparéil.
- N'éteignez jamais les graisses enflammées avec de l'eau, mais couvrez la casserole avec un couvercle approprié ou une couverture anti-feu.
- Veuillez noter que certaines parties de l'appareil qui sont facilement accessibles peuventvenir chaudes pendant la cuisson.
-
Les brûleurs à gaz peuvent accumulator beaucoup de chaleur lorsqu'ils fonctionnent. Veillez à ce que cette chaleur n'augmente pas trop dans la hotte de cuisine. La hotte de cuisine, lorsqu'elle est installée au-dessus des brûleurs à gaz, peut être endommagée ou prendre feu.
-
Ne faites fonctionner les brûleurs à gaz qu'avac des ustensiles de cuisine.
- Éteignez les brûleurs à gaz lorsque vous retirez les ustensiles de cuisine.
- Lorsque vous utilisez plusieurs brûleurs à gaz en même temps, réglez la hotte de cuisine sur la position 2 ou plus.
- Ne faites jamais fonctionner les grands brûleurs de plus de 5 kW avec la flamme la plus élevé pendant plus de 15 minutes (par exemple le brûleur wok).
Pour éliminer efficacement les vapeurs de cuisson, allumez l'appareil quelques minutes avant le début de la cuisson.
- Si l'appareil est équipé d'une fonction d'arrêt différé, utilisez-la. Les instructions concernant la fonction d'arrêt différé sont décrites dans le présence mode d'emploi.
- Évitez tout courant d'air au-dessus du plan de cuisson.
- Placez vos ustensiles de cuisson de manie à ce que les vapeurs montantes viennent directement sous la surface d'aspiration de la hotte.
- Cuisson par induction églez l'intensité de l'appareil et de la plaque de cuisson la plus)basse possible afin de réduire la surproduction de vapeurs.
- Si l'appareil est équipé d'un carter, assurez-vous que celui-ci est toujours bien fermé. Veillez à ce qu'il soit bien maintenu dans les pince et ne puisse pas se détacher. Lors de l'ouverture du carter, ne place pas vos mains du côte des chamières pour éviter tout risque de pincement.
- Ne placez pas d'objets sur l'appareil, ils pouraient tomber et provoquer une situation dangereuse.
Quelle que soit la taille de la cuisine ou de l'espace ouvert, seule une quantité d'air égale à la quantité d'air entrant peut être extraite de l'espace. Une arrivée d'air insuffisante peut entraîner une perte d'efficacité de 50% et plus.
[!] Si l'extraction est utilisée conjointement avec un système de combustion (par exemple poèles à gaz, à mazout, à bois ou à charbon, chaudières à gaz, chaudières à eau chaude au gaz, plaques de cuisson au gaz et jours à gaz), les gaz de combustion peuvent être aspirés et entraîner un empoisonnement.
Un système de combustion utilise l'air d'une piece comme air de combustion. Il en résultat des gaz de combustion qui sont transportés à l'extérieur par une installation d'évacuation.
L'appareil aspire l'air de la cuisine et des pieces adjacentes. Si I arrivée d'air n'est pas suffisante, une dépression se crée. Les gaz toxiques sont alors reinjectés dans l'espace par la cheminée ou le conduit de fumée.
Lors de l'utilisation simultanée de l'appareil et d'appareils de combustion dans la même piece, la dépression dans lapiece ne peut pas dépasser 4 Pa (= 0,04 mbar). La dépression peut être évitée avec des ouvertures non obturables (par exemple dans des fenêtres ou des portes, en combinaison avec un boîtier de ventilation dans le mur) qui permettent de faire entrer suffisamment d'air dans la piece.
Faites évaluer l'ensemble du système de ventilation de votre maison par un professionnel et faites-vous remettre une proposition de mesures appropriées en ce qui concerne l'arrivée d'air.
Lors de l'utilisation de l'appareil avec un (bloc-)moteur interne ou externe avec sortie d'air vers l'extérieur, il doit y avoir une arrivée d'air suffisante dans la piece ou l'appareil est monté/posé, pour que de l'air frais puisse y circuler. L'air frais peut être fourni en entrouvrant une fenêtre, en ouvrant une porte ou en installing une grille d'alimentation.
Dans le cas d'un apparéil avec recirculation, il doit également y avoir un minimum de ventilation dans la pierce ou l' apparéil est installé. La ventilation peut se faire en activant
la ventilation générale dans l'habitation ou en entrouvrant une fenêtre ou en ouvrant une porte.
Un certain nombre d'appareils sont équipés d'une connexion pour interrupteur de contact de fenêtre (voir les specifications techniques de votre apparéil). Si l' apparéil doit fonctionner en même temps qu'un apparéil de chauffage qui a besoin d'air de la piece et si l'apport d'air frais nécessaire ne peut se faire que par une fenêtre ouverte, il est possible de connecter un interrupteur de contact de fenêtre (non fourni) sur l' apparéil. Cet interrupteur empêche l' apparéil de fonctionner quand la fenêtre n'est pas ouverte. Dans ce cas, le ventilateur ne peut pas être enclenché. Contactez votre installerateur pour placer l'accessoire adapté à votre apparéil.
tions pour ne pas endommager l'appareil
- La notice de montage décrit la méthode de montage correcte. Lisez attentivement ces instructions.
- L'installation et le raccordement électrique de l'appareil doivent être confiés à un professionnelnel qualifié.
- NOVY ne peut être tenue responsable d'un dommage éventuel resultant d'une installation ou d'un raccordement incorrect.
- Vérifiez la distance entre la surface de cuisson et l'appareil. Les hauteurs minimale et maximale sont spécifiées dans la notice de montage
tions en cas de defectuosité
- Si un defaulted est détecté, éteignez l'appareil et coupez l'alimentation électrique.
- Les réparations ne doivent être effectuées que par du personnel spécialisé. N'ouvrez enaucun cas l'appareil vous-même.Contactez le service après-vente de Novy
PROTECTION DE L'ENVIRONNEMENT
Conseils pour economiser l'énergie
Le nouvel apparéil est particulièrement performant et économique en énergie. Voici quelques conseils pour rendre votre apparéil encore plus performant et économique en énergie.
- Allumez l'appareil à la vitesse la plus bajo lorsque vous commencez à cuisiner afin de réguler le taux d'humidité et d'éliminer les odeurs de cuisine.
- Utilisez la vitesse la plus élevé uniquement lorsque cela s'avere réellement indispensable.
- Augmenteza vitesse de l'appareil uniquement lorsque la quantité de vapeur l'exige.
- fillez au maintien de la propriété du / des filtre(s) afin d'optimiser la filtration des graisses et l'efficacité du filtrage des odeurs,
- Lorsque le dégagement de vapeur est important, passes à temps vers un programme de puissance plus élevé. Cela est plus efficace que d'essayer d'utiliser longtemps l'appareil en recupérant des vapeurs qui se sont déjà dispersées dans la cuisine.
- Ne laïsez pas fonctionner l'appareil inutillement après la cuisson.
-
Éteignez l'éclairage lorsque vous quittez la cuisine ou lorsque la lumière est suffisante dans la cuisine.
-
Prévoyez une arrivée d'air suffi sante dans la piece pour que l'appareil puisse fonctionner de manière effi cace et econome en energie.
- Placez des couvercles sur les casseroles pour réduire les vapeurs de cuisson et la condensation.
Recyclage de l'emballage de transport et de l'ancien apparéil
Un emballage protège cet apparéil contre les dommages lors du transport. Les matérielles utilisés ne sont pas nocifs pour l'environnement et peuvent être recyclées. Optez pour une élimination des emballages respectue de l'environnement. Notre apparéil contient également de nombreux matérielaux recyclables.
Par conséquent, les apparèils usages devraient être séparés des autres déchets. Le recyclage des apparèils usages organisé par votre fabricant s'effectue ainsi dans les mêlures conditions. Pour le recyclage de votre apparéil, veuillez vous reférer aux directives européennes sur les déchets électriques et Electroniques les plus récentes applicables. Renseignez-vous auprès de votre commune ou de votre revendeur pour connaître le point de collecte le plus proche pour votre vieil apparéil.
Tenez les apparèils usages hors de portée des enfants.
Recyclage des piles
Ne jetez pas les piles avec les ordures menagères. Renseignez-vous auprès de votre commune ou de votre revendeur pour connaître le point de collecte le plus proche pour les piles usages. Tenez les piles hors de portée des enfants.
2 CONTROLES ET FONCTIONS
2.1 Fonctionnement de l'appareil
1 Touche marche / arret
Touche reduction de vitesse
3 Touche augmentation de vitesse
4 Touche augmentation de vitesse
5 Indicateurs lumineux verts de vitesse 1,2,3
6Voyant lumineux rouge Mode d'alimentation
2.2 Activation et désactivation de l'aspiration
Mise en marche et arrêt du ventilateur
Ouvrez le carter pivotant et le tournant vers vous pour éliminer effi cacement les vapeurs de cuisson.
Avec touche 1. hotter redemarre sur la derniere vitesse utilisee (eclairage et/ou moteur).
Arrêt avec permanence
Actionner la touche 1 une fois, un arret avec permanence est demarre. La première diode clignote et les autres diodes sont allumes selon la vitesse du moteur. Avres 10 minutes, le moteur et la luziere se coupent automatiquement.
Le temps d'arrêt est fi xé par défaut à 10 minutes en mode de vidange. Il est recommendé de toujours replir pleinement cette fonction.
Arretans permanence
Actionner 2 fais la touche 1, le moteur et la lumiere s'arretent immeditatement.
Vitesse moteur
Avec touche 3 vous pouvez augmenter la vitesse.
Avec touche 2 vous pouvez diminuier la vitesse.
- Trois LED vertes 5 indiquent la position un à trois.
La diode rouge 6 indique le niveau Power. Power s'utilise uniquement au cas de formation excessive de buees et de fumees. Tenant compte du grand volume d'air evacue, son utilisation doit etre limitee au stricte minimum. - Power regresse automatiquement sur la vitesse 3 après 6 minutes.
- Le moteur est équipé d'un contact thermique qui, en cas de surchaue et le moteur est arrêté. Àpres refroidissement, le moteur va remetre en marche.
Determination de la surcha e est nécessaire. Cela peut etre du par exemple a des ammes dans le bac, la portee du moteur est bloquee si un objet a penetre dans l'ouverture de dechargement qui I'a partiellement ou complètement fermée.
Auto-Stop
Pour éviter que la hotte fonctionne pendant trop longtemps, la hotte s'arrête automatiquement après 3 heures (seulement si pendant 3 heures la commande de la hotte n'a pas eté manipulée). La lumière restera allumée.
2.3 Eclairage
Allumer et teindre les lumières
Enfonce touche pour la mise en marche ou l'arret de l'éclairage. L'éclairage fonctionne independament du ventilateur.
A l'allumage, l'éclairage est toujours activé à pleine puissance et peut également être utilisé quand le ventilateur est étant.
Diminuer l'intensité LED
Quand l'éclairage par LED est activé, vous pouvez l'attenuer à votre gré en maintainant la touche 4 enforcée.
2.4 Recirculation de la programmation (en option)
Si la recirculation est可以选择, la programmation doit être faite une fois
Cette programmation active l'indicateur de remplacement du fiitre de recirculation monoblock et modifi e le temps de fonctionnement ultérieur.
Activer la programmation
- Procedez à cette programmation pendant le moteur est à l'arrêt.
- Appuyez simultanément sur le 2 et le 3 pendant 3 secondes jusqu'à ce que la DEL clignote 5x.
Les fonctions suivantes.
- Le témoin de remplacement du fi litre monoblock est activé. Àpres un délambda programme, un témoin lumineux rouge s'allume sur l'appareil pour indiquer que le fi litre monobloc doit être remplaced.
-L'arrêt di ére est régla à 30 minutes (au lieu des 10 minutes par défaut).
Utilisez l'arret différé de 30 minutes pour que les odeurs de cuisine puisent etre bien absorbées par le fi Itre monoblock.
Lisez le paragraphe 3.4 pour plus d'informations à propos du changement du fi Itre monoblock de recyclage de l'air.
Désactivation de la programmation
- Le moteur doit être en marche.
- Appuyez simultanément sur le 2 et le 3 pendant 3 secondes jusqu'à ce que la 3ème DEL verte clignote 5x.
Le temps d'arrêt différé est à nouveauprogramme sur 10 minutes (au lieu de 30 minutes) et le témoin de remplacement pour le recyclage de l'air est désactiver.
2.5 InTouch
La hotte aspirante possè de la fonction InTouch. Si vous avez une table de cuisson à induction de Novy disposant également de la fonction InTouch, vous pouvez commander la hotte aspirante à partir de cette-ci.
Visitez le site web pour voir les différents modèles de table de cuisson à induction avec InTouch.
Activation et désactivation de la fonction InTouch
La fonction InTouch est désactivée par défaut. Pour raccorder la hotte à une table de cuisson à induction Novy avec InTouch, la fonction InTouch doit d'abord être activée sur la hotte.
La fonction InTouch est désactivée par défaut. La fonction peut être activée en appuyant simultanément sur les touches 1 et 3 pendant 3 secondes. Les 2ème et 3ème LEDs clignotent 3 fois pour confirmer. (L'appareil doit être éteint).
Pour désactiver la fonction InTouch, appuyer simultanément sur les touches 1 et 2 pendant 3 secondes. Les 2ème et 4ème LEDs clignotent 3 fois pour con rmer. (L'appareil doit être éteint).
Désactiver la fonction InTouch sur la hotte entraine la perte de la connexion entre la hotte et la table de cuisson à induction Novy équipée d'InTouch et/ou de télécommande.
Programmer la fonction InTouch sur la plaque de cuisson à induction
- Branchez la plaque de cuisson sur la tension secteur.
- Touchez simultanément les touches sur la plaque à induction, jusqu'à ce qu'un signal sonore soit audible (prox. 7 sec).
-La plaque de cuisson recherche automatiquement le code de la hotte aspirante
PATIENTEZ jusqu'à ce que l'éclairage de la hotte aspirante clignote, OU jusqu'au son de huit clics de la hotte (patientez, cela peut prendre un certain temps) - Faites clignoter la lumière ou vous entendez le "clinic"; appuyez immédiatement sur n'importe qu'elle touche InTouch du ou sur la plaque de cuisson à induction.
- Vous entendrez un "bip" pour confirmer la connexion entre les deux appareils.
Voussouspoucez,a present,controler la hotte aspirante au moyen des touches sur la plaque a induction.
Pour plus d'informations sur l'utilisation des fonctions InTouch, reportez-vous au manuel InTouch de la table de cuisson.
La communication InTouch entre la hotte et la table de cuisson s'établit à l'aide d'un code fi xe.
Si le code défi ni perturbe d'autres émetteurs, un autre code peut être seLECTIONné.
Il existe 10 possibillés de code.
Une télécommande est nécessaire pour changer le code.
Voutrouvrez de plus amples informations sur la reprogrammation à l'aide de la télécommande dans le manuel de la télécommande.
Vous pouvez obtenir une telecommande auprès d'un distributeur ou via le site Web de Novy.
Référence de la telecommande:840.029.
3 NETTOYAGE ET ENTRETIEN
Suivez toutes les instructions telles que dé-crites dans le chapitre Prescriptions de sécurité et d'utilisation.
Suivez les instructions de nettoyage ci-dessous pour une durée de vie accrue de l'appareil et un fonctionnement optimal.
3.1 Entretien général
Laissez refroidir suffiSAMMENT I'eclairage avant de proceder au nettoyage de la hotte.
N'utilisez jamais de produits agressifs, rayant ou qui contiennent du chlore.
N'utilisez pas de nettoyeur haute pression ni de nettoyeur vapeur.
Inox / Acier inoxydable
Nettoyer à l'aide d'un chiffon de nettoyage et un produit de nettoyage non agressif et secher ensuite avec un chiffon doux. L'entretien de l'inox/acier inoxydable peut se faire avec le Novy cleaner (906060).
Pièces laquées de la hotte
Le nettoyage de la hotte peut se faire avec un chiffon humide et un détergent léger.
Verre
Nettoyer les surfaces vitrées de la hotte avec un chiffon doux et du produit de nettoyage pour les vitres.
3.2 Filtre àGRAISSSE
Un fi Itre trop charge degorge et peut preder ter un risque d'incendie. Ne negligez jamais le nettoyage periodique.
Indication nettoyage du fi Itre a graisse
Indication: 4 tímoins de vitesse commencent à clignoter
Apres 20 heures de cuisson les 4 LED's commence a clignoter pendant 5 minutes, ceci indique que le fiitre de graisse doit etre nettoyer.
Réinitialisation du témoin de nettoyage des fi Itre àGRAISSES
Après nettoyage du fi Itre, il faut reprogrammer la hotte en appuyant pendant 5 secondes sur la touche 2.
Si la reprogrammation n'est pas faite, les témoins de vitesse continueuront a clignoter.

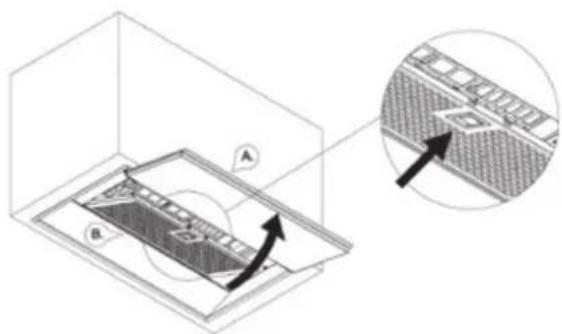

Accès au fi Itre à graissse
Ouvrez le carter pivotant A. Protégez votre plaque de cuisson. Vous pouvez extraire le fi Ittre aGRAisse B de la hotte en retardant la poignée qui se trouve sur le fi Ittre.
Le fi itre se dégage alors vers le bas.
Nettoyage du fi Itre a graisse
Le fi titre métallique peut être lavé à la main ou au lave-vaisse.
Nous conseillons de nettoyer le fi titre àGRAISSÉ à la main.
Nettoyer le fi Itre a la main :
- Plonger le fi itre dans une solution d'eau bouillante a laquelle a ete ajoute un detergent degraissant.
-
Utilisez une Brosse pour le nettoyage
-
Rincer ensuite le fi Itre à l'eau chaude sous le robinet puis le laisser égoutter.
Nettoyer le fi titre au lave-vaiselle :
- Utilisez un produit lave-vaisse classique
- Ne mettez pas les fi itres satures en graisse avec de la vaisse dans le lave-vaisse
- Choisissez un programme à basse température
- Laissez d'abordégoutter le fi itre après l'avoir nettoyé.
Lors du nettoyage au lave-vaiselle, le fi itre peut se decolorer a cause de la teneur en sel.
Cette decoloration n'afecte en rien le fonctionnement du fi Itre.
Remise en place des fi Itres a graisse
- Avant de remettre en place le fi Itre àGRAISSSE, nettoyez également les rebords du logement du fi Itre dans la hotte aspirante.
- Saisissez le fi Itre avec vos deux mains.
- Assurez-vous que le verrouillage ou le crochet du fi Itre se trouve sur la partie inférieure.
- Placez la partie arrêté du fiitre dans l'ouverture et poussez ensuite la partie avant du fiitre vers le haut en vous assurant qu'il se bloque.
Vouppouvezobtenirunoueauftreagaisde danslescommercsequaisésou surlesite Web de Novy.Numero de reference du fi Itre a graisse:680:680.020(1x) 686:680.020(2x)
3.3 Filtre monobloc de recyclage de l'air (optionnel)
Lorsque vous sélectionnez la recirculation, réglez toujours le programme de recirculation sur la hotte aspirante (voir paragraphe 2.4).
Si vous avez opté pour le recyclage de l'air, un fi Itre de recyclage de l'air monobloc a ete place dans la hotte après le fi Itre a graisse.
Indicateur de remplacement du fi Itre de recyclage de I'air
Indication: Témoin de vitesse rouge s'allume
Après un début programme, un的身影 lumineux rouge s'allume sur l'appareil pour indiquer que le fi ttre monobloc doit etre remplace.
Réinitialisation du témoin de remplacement du fi Itre à recyclage
Le moteur doit etre en marche.Lorsque you remettez les nouveaux fi Itres monoblocs en place, il suffi t d'appuyer simultanement 5 secondes sur les touches et afin de reprogrammer le temoin de remplacement.
Accès du fiitre a recyclage Monoblock
Retrait du fi Itre a recyclage Monoblock
- Ouvrez la plaque de fond avec les deux mains et retirez le fi Itre aGRAISE en aluminium de la hotte (fre. 3.2)
- Le fi itre a recyclage Monoblock se trouve dans l'ouverture prevue dans la hotte. Retirez le fi itre de la hotte.
Remise en place fi Itre a recyclage Monoblock
- Ouvrez la plaque de fond avec les deux mains et retirez le fi Itre a graisse en aluminium de la hotte. (ref. 3.2)
- Replacez le fi Itre a recyclage Monoblock dans l'ouverture prevue dans la hotte.
- Remettez le fi Itre a graisse en aluminium en place et refermez la plaque de fond.
VouspouvezobtenirunouveaufiItre monobloc danslescommercesspecialisésou surle siteWebdeNovy.Numero de reference du fiItre monobloc:680400.
3.4 Service
En cas de problèmes techniques, n'hesitez pas a contacter notre Service de reparation:
Belgique Tél.: +32 (0)56/36.51.02
Allemagne Tél: +49 (0)511.54.20.771
Pays-Bas Tél.: +31 (0)88 011 91 10
Royaume-Uni Tél: +44 (0) 207 866 2493
Pour les autres Pays: toute installateur local ou Novy en Belgique: +32 (0)56/36.51.02.
Pour un traitement correct et rapide, il est indispensable que le service de réparation connaisse le type d'appareil dont vous disposez.
Le numero de type se trouve sur une etiquette à l'intérieur de la hotte aspirante. Celui-ci devient visible des que vous retirez le fi Itre de la hotte aspirante.
Notez le numero de type ici:
4 QUICKGUIDE
4.1 Reglages
| EXPOSE ACTION INDICATION | NOTE PAGE | |||
| Mise en marche du moteur | 1 | p 13 | ||
| Arrêt du moteur avec permanence | 1 | La LED verteclingnote | Le moteur reste en marchependant 10 minutes. | p 13 |
| Arrêt du moteursans permanence | 2 x 1 | Le moteur s'arrêteimmédiatement | p 13 | |
| Augmenter le régime moteur | 3 | p 13 | ||
| Diminuer le régime moteur | 2 | p 13 | ||
| Allumage de l'éclairage | 4 | p 13 | ||
| Atténuation de l'éclairage | 4Continuer à appuyer | p 14 | ||
| Recirculation activée | 2 + 3pendant 5 secondes | La LED rougeclignote 5x | ! Le moteur doit êtrearrêté ! | p 14 |
| Recirculation désactivée | 2 + 3pendant 3 secondes | La troisième LEDverte clignote 5x | ! Le moteur doit être misen marche ! | p 14 |
| Réinitialiser l'indicateur detetroyage des fi Itres àgraisses | 2pendant 5 secondes | p 15 | ||
| Réinitialiser l'indicateur deremplacement du fi Itre derecyclage | 2 + 3pendant 3 secondes | La LED rougeclignote 3x | ! Le moteur doit êtremisen marche ! | p 16 |
| InTouch activée | 1 + 3pendant 3 secondes | 2ème et 3ème LEDclignotante | ! Le moteur doit êtrearrêté ! | p 14 |
| InTouch désactivée | 1 + 2pendant 3 secondes | 2ème et 4ème LEDclignotante | ! Le moteur doit êtrearrêté ! | p 14 |
4.2 Indications
| INDICATION EXPOSE NOTE PAGE | |||
| Quatre LED clignotantes Le fi Itres àGRAISSÉ doit être nettoyé. | Si les instructions de nettoyage ne sont pas respectées, il en résultatera une contamination excessive, un risque d'incendie et une perte d'e cacité. | p 15 | |
| LED d'indication rouge s'allume | Il est temps de replacer le système de recirculation monobloc utilisé | p 16 | |
NOVY
Fusion
680-686
INHALT
1 SICHERHEITS- UND
certificaitaI en facteur.
Les hôtes Novy sont多年来 fabriquées avec le plus grand soin possible. Ceil n'exclut pas l'eventuailité d'un début. Le service technique de Novy peut réparer toute son œuvre rapidement et correctement, aussi bien durant la période de garantie, qu'après, sans porter préjudice à la durée de vie.
Début et durée de la période de garantie
La période de garantie début à la date de livraison par le vendeur au domicile du client (la date de la facture fait fait). La durée est 60 mois, limite à 12 mois pour une utilisation industrielle ou comparable, dans les hotels, pensions. ...
Limitations
Cette garantie n'est pas valide quand il s'agit de défauts suite à l'usure normale, une utilisation non conforme ou néligence ou à une installation non conforme. D'autre part, la garantie est annulée si l'appareil a été répéré ou modifié avec des pieces qui ne sont pas d'origine, ou lorsque les numérodes identifications ont été démontes ou modifiées.
La garante ne sera pas non plus applicable quand l'appareil a ete reparé ou modifie par une personne non autorise par notre entreprise.
La liste complete des limitations est disponible sur demande.
Les conditions de garantie sont valides pour les apparreils commercialisés et utilisés en Belgique. Lorsque l'appareil acheté en Belgique est utilisé à l'étranger ou un apparéil acheté à l'étranger est utilisé en Belgique, il incerne au consommateur de vérifier si l'apparéil correspond aux exigencies techniques locales (type de gaz, tension, fréquence, conditions d'installation, conditions climatiques). Les dégats occasionnées par une utilisation non conforme ou équadrature et les adaptations nécessaires ou sousaillées ne sont pas concernés par les conditions de la garantie.
Demande de réparation
En cas de piece défectueuse, il convient de vous adresser au commercant spécialisé ou installateur de cuisine qui la renverna à l'usine, accompagne de
votre demande de remplacement sous garantie, du certificat de garantie et de votre facture.
Télo. N du service technique de NOVY (à contacter en cas d'un début): 056-36 51 02
Gardeze ce document tousjours a portee de main.
BELGIEN
Les hôtes Novy sont多年来 fabriquées avec le plus grand soin possible. Cela n'exclut pas l'éventualité d'un début. Le service technique de Novy peut réparer toute appearance rapidement et correctement, aussi bien durant la période de garantie, qu'après, sans porter préjudice à sa durée de vie.
Début et durée de la période de garantie
La période de garantie début à la date de livraison par le vendeur au domicile du client (la date de la facture tait soit). La durée est 60 mois, limite à 12 mois pour une utilisation industrielle ou comparable, dans les hoteurs, pensions, ...
Limitations
Cette garantie n'est pas valide quand il s'agit de defaults suite à l'usse normale, une utilisation non conforme ou négligence ou à une installation non conformée. D'autre part, la garantie est annulée si l'appareil a été réparé ou modifié avec des pieces qui ne sont pas d'origine, ou lorsque les numérodes identification ont été démontré ou modifiées. La garantie ne sera pas non plus applicable quand l'appareil a été réparé ou modifié par une personne non autorisée par notre entreprise.
La liste complètes des limitations est disponible sur demande.
Les conditions de garantie sont valides pour les appareils commerciales et utilisés en France. Lorsque l'apparéil acheté en France est utilisé à l'étranger ou un apparéil acheté à l'étranger est utilisé en France, il incembre au consommateur de vérifier si l'apparéil correspond aux exigences techniques locales (type de gaz, tension, fréquence, conditions
d'installation, conditions climatiques). Les dégats occasionnées par une utilisation non conforme ou ajusté et les adaptations nécessaires ou souhaïés ne sont pas concernés par les conditions de la garantie.
Demande de réparation
En cas de piece défectueuse, il convient de vous à adresser à cette revendeur ou installerateur de cuisine qui la renverna à l'usine, accompagne de votre demande de remplacement sous garantie, du certificat de garantie et de votre facture.
