| Caractéristiques techniques | Hotte murale, design épuré, finition en inox |
|---|---|
| Dimensions | Largeur : 90 cm, Profondeur : 30 cm, Hauteur : 15 cm |
| Débit d'air | Max : 600 m³/h |
| Niveaux de puissance | 3 niveaux de puissance + mode intensif |
| Filtration | Filtres à graisse en aluminium, lavables au lave-vaisselle |
| Éclairage | LED intégrées, éclairage efficace de la zone de cuisson |
| Utilisation | Commandes tactiles, utilisation intuitive |
| Maintenance | Filtres à nettoyer régulièrement, entretien facile |
| Sécurité | Arrêt automatique, protection contre la surchauffe |
| Informations générales | Garantie de 2 ans, installation recommandée par un professionnel |
FOIRE AUX QUESTIONS - Pureline Frame 15005 NOVY
Questions des utilisateurs sur Pureline Frame 15005 NOVY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice Pureline Frame 15005 - NOVY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Pureline Frame 15005 de la marque NOVY.
MODE D'EMPLOI Pureline Frame 15005 NOVY
Mode d'emploi p. 12
2.1 Fonctionnement de l'appareil 15 2.2 Activation et désactivation de l'aspiration 15 2.3 Éclairage 16 2.4 Télécommande 16 2.5 InTouch 17
3 Nettoyage et entretien 17
3.1 Entretien général 17 3.2 Dépose de la plaque inférieure 17 3.3 Filtre à graisse 18 3.4 Filtre monobloc de recyclage de l'air 18 3.5 Hotte à éclairage LED 19 3.6 Spot encastré dans l'étagère (le cas échéant) 20 3.7 Remplacement des piles 20 3.8 Service 20
4 QuickGuide 21
4.1 Réglages 21 4.2 Indications 21
1 Prescriptions de sécurité et d'utilisation
Vous trouverez plus d'informations sur les produits, accessoires et services Novy sur Internet : www.novy.com
Ceci est le mode d'emploi de l'appareil identifié en première page. La notice de montage est un livre séparé, fourni avec l'appareil.
Ce mode d'emploi utilise un certain nombre de symboles. Vous trouverez ci-dessous la signification de ces symboles.
| Symbole | SignificationAction | |
| Indication Expl | cation d'une indication apparaissant sur l'appareil | |
| Avertissement | Ce symbole signale un conseil important ou une situation dangereuse |
Respectez ces instructions pour éviter les blessures et les dommages matériels.
Signes de sécurité techniques
- Cet appareil est conforme aux règles de sécurité en vigueur. Toutefois, une utilisation non conforme peut entraîner des blessures corporelles et endommager l'appareil.
- Veuillez tirer attentivement le mode d'emploi et la notice de montage avant d'installer et de mettre en service cet appareil. Vous y trouverez des informations importantes pour le montage et l'utilisation de l'appareil.
- La sécurité n'est garantie que si l'appareil est correctement installé conformément à la notice de montage. L'installateur est responsable du bon fonctionnement sur le lieu d'installation.
- L'appareil est exclusivement destiné à un usage domestique (préparation d'aliments), à l'exclusion de tout autre usage domestique, commercial ou industriel. N'utilisez pas l'appareil en extérieur.
- Vérifiez l'état de l'appareil et du matériel de montage dès que vous les sortez de l'emballage. Retirez l'appareil de l'emballage avec précaution. N'utilisez pas de couteaux pointus pour ouvrir l'emballage.
- Si l'appareil est endommagé, ne l'installez pas et contactez NOVY.
- Conservez soigneusement cette notice et remettez-la à la personne qui pourrait utiliser l'appareil après vous.
- Novy n'est pas responsable des dommages ré
- Ne touchez pas les éléments sous tension.
- Ne pas transformer ni modifier l'appareil.
- Retirez les étiquettes et les autocollants qui ont été apposés sur l'appareil et mentionnant des conseils d'utilisation ou de montage. L'étiquette d'identification se trouve à l'intérieur de l'appareil, derrière le filtre à graisse ; ne la retirez pas.
maison
- Le matériel d'emballage de l'appareil présente un risque pour les enfants. Ne les laissez pas jouer avec le matériel d'emballage. Gardez le matériel d'emballage hors de portée des enfants.
- Les enfants de plus de 8 ans ne peuvent utiliser cet appareil que sous la surveillance d'une personne responsable de leur sécurité ou s'ils sont formés à son utilisation dans des conditions sûres.
- Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.
- Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du câble de raccordement.
- Le nettoyage et l'entretien de l'appareil ne doit pas être effectués par des enfants. L'éclairage de l'appareil est très intense et peut endommager les yeux. Veillez à ce que les bébés en particulier ne regardent pas directement dans les lampes.
- Veillez à conserver les piles hors de portée des enfants. Ne permettez pas aux enfants de replacer les piles sans surveillance.
de I'appareil
Règles de sécurité lors de l'utilisation.
- Les personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou les personnes qui manquent de connaissances ou d'expérience ne peuvent utiliser cet appareil que sous la surveillance d'une personne responsable de leur sécurité ou s'ils sont formés à son utilisation dans des conditions sûres.
- Faire flamber sous l'appareil n'est en aucun cas autorisé.
- Lorsque vous faites cuire, rôtir, griller ou frire, restez toujours à proximité. L'huile et la graisse surchauffées peuvent rapidement s'enflammer et endommager la hotte aspirante.
- Nettoyez régulièrement le filtre à GRAISSSE selon les instructions de ce mode d'emploi. Le non-respect des instructions de nettoyage entraîne des dépôts de GRAISSSE dans le filtre, ce qui occasionne un risque d'incendie.
- N'utilisez jamais l'appareil sans les filtres à graisse, pour empêcher que la saleté et la graisse ne pénètrent plus loin dans l'appareil, ce qui pourrait eventuellement affecter ses performances et son fonctionnement.
- En cas d'incendie, éteignez toujours votre appareil.
- N'eteignez jamais les graisses enflammées avec de l'eau, mais couvrez la casserole avec un couvercle approprié ou une couverture anti-feu.
- Veuillez noter que certaines parties de l'appareil qui sont facilement accessibles peuvent venir chaudes pendant la cuisson.
- Les brûleurs à gaz peuvent accumuler beaucoup de chaleur lorsqu'ils fonctionnent. Veillez à ce que cette chaleur n'augmente pas trop dans la hotte de cuisine. La hotte de cuisine, lorsqu'elle est installée au-dessus des brûleurs à gaz, peut être endommagée ou prendre feu.
- Ne faites fonctionner les brûleurs à gaz qu'avec des ustensiles de cuisine.
- Éteignez les brûleurs à gaz lorsque vous retirez les ustensiles de cuisine.
- Lorsque vous utilisez plusieurs brûleurs à gaz en même temps, réglez la hotte de cuisine sur la position 2 ou plus.
- Ne faites jamais fonctionner les grands brûleurs de plus de 5 kW avec la flamme la plus élevée pendant plus de 15 minutes (par exemple le brûleur wok).
Pour éliminer efficacement les vapeurs de cuisson, allumez l'appareil quelques minutes avant le début de la cuisson. - Si l'appareil est équipé d'une fonction d'arrêt différé, utilisez-la. Les instructions concernant la fonction d'arrêt différé sont décrites dans le présent mode d'emploi.
- Évitez tout courant d'air au-dessus du plan de cuisson.
- Placez vos ustensiles de cuisson de manière à ce que les vapeurs montantes viennent directement sous la surface d’aspiration de la hotte.
- basse possible afin de réduire la surproduction de vapeurs.
- enu dans les pinces et ne puisse pas se détacher. Lors de l'ouverture du carter, ne placez pas vos mains du côté des chambranles pour éviter tout risque de pincement.
- Les objets placés sur l'appareil peuvent surcharger les éléments de fixation/le matériel de montage (chevilles et vis). Pour connaître la capacité de charge maximale (kg), rapprochez-vous de l'installeur. L'installeur a sélectionné (eventuelle s destinés aux étagères et les charges eventuelles pouvant être appliquées sur ces dernières.
- Si des objets sont placés sur l'appareil, évitez qu'ils ne tombent afin de prévenir toute situation dangereuse.
Quelle que soit la taille de la cuisine ou de l'espace ouvert, seule une quantité d'air égale à la quantité d'air entrant peut être extraite de l'espace. Une arrivée d'air insuffisante peut entraîner une perte d'efficacité de 50% et plus.
Si l'extraction est utilisée conjointement avec un système de combustion (par exemple poêles à gaz, à mazout, à bois ou à charbon, chaudières à gaz, chaudières à eau chaude au gaz, plaques de cuisson au gaz et fours à gaz), les gaz de combustion peuvent être aspirés et entraîner un empoisonnement.
Un système de combustion utilise l'air d'une pièce comme air de combustion. Il en résulte des gaz de combustion qui sont transportés à l'extérieur par une installation d'évacuation.
L'appareil aspire l'air de la cuisine et des pièces adjacentes. Si l'arrivée d'air n'est pas suffisante, une dépression se crée. Les gaz toxiques sont alors réinjectés dans l'espace par la cheminée ou le conduit de fumée.
Lors de l'utilisation simultanée de l'appareil et d'appareils de combustion dans la même pièce, la dépression dans la pièce ne peut pas dépasser 4 Pa (=0,04 mbar). La dépression peut être évitée avec des ouvertures non obturables (par exemple dans des fenêtres ou des portes, en combinaison
avec un boîtier de ventilation dans le mur) qui permettent de faire entrer suffisamment d'air dans la pièce.
Faites évaluer l'ensemble du système de ventilation de votre maison par un professionnel et faites-vous remettre une proposition de mesures appropriées en ce qui concerne l'arrivée d'air.
Lors de l'utilisation de l'appareil avec un (bloc-)moteur interne ou externe avec sortie d'air vers l'extérieur, il doit y avoir une arrivée d'air suffisante dans la pièce où l'appareil est monté/posé, pour que de l'air frais puisse y circuler. L'air frais peut être fourni en entrouvrant une fenêtre, en ouvrant une porte ou en installant une grille d'alimentation.
Dans le cas d'un appareil avec recirculation, il doit également y avoir un minimum de ventilation dans la pièce où l'appareil est installé. La ventilation peut se faire en activant la ventilation générale dans l'habitation ou en entrouvrant une fenêtre ou en ouvrant une porte.
Un certain nombre d'appareils sont équipés d'une connexion pour interrupteur de contact de fenêtre (voir les spécifications techniques de votre appareil). Si l'appareil doit fonctionner en même temps qu'un appareil de chauffage qui a besoin d'air de la pièce et si l'apport d'air frais nécessaire ne peut se faire que par une fenêtre ouverte, il est possible de connecter un interrupteur de contact de fenêtre (non fourni) sur l'appareil. Cet interrupteur empêche l'appareil de fonctionner quand la fenêtre n'est pas ouverte. Dans ce cas, le ventilateur ne peut pas être enclenché. Contactez votre installateur pour placer l'accessoire adapté à votre appareil.
- La notice de montage décrit la méthode de montage correcte. Lisez attentivement ces instructions.
- L'installation et le raccordement électrique de l'appareil doivent être confiés à un professionnelnel qualifié.
- NOVY ne peut être tenue responsable d'un dommage eventuel résultant d'une installation ou d'un raccordement incorrect.
- Vérifiez la distance entre la surface de cuisson et l'appareil. Les hauteurs minimale et maximale sont spécifiées dans la notice de montage.
Conditions en cas de défectuosité
- Si un défaut est détecté, éteignez l'appareil et coupez l'alimentation électrique.
- Les réparations ne doivent être effectuées que par du personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même. Contactez le service après-vente de Novy.
Conseils pour économiser l'énergie
Le nouvel appareil est particulièrement performant et économique en énergie. Voici quelques conseils pour rendre votre appareil encore plus performant et économique en énergie.
- Allumez l'appareil à la vitesse la plus basse lorsque vous commencez à cuisiner afin de réguler le taux d'humidité et d'éliminer les odeurs de cuisine.
- Utilisez la vitesse la plus élevée uniquement lorsque cela s'avère réellement indispensable.
- Augmentez la vitesse de l'appareil uniquement lorsque la quantité de vapeur l'exige.
- Veillez au maintien de la propreté du/des filtre(s) afin d'optimiser la filtration des graisses et l'efficacité du filtrage des odeurs.
- Lorsque le dégagement de vapeur est important, passez à temps vers un programme de puissance plus élevé. Cela est plus efficace que d'essayer d'utiliser longtemps l'appareil en récupérant des vapeurs qui se sont déjà dispersées dans la cuisine.
- Ne laissez pas fonctionner l'appareil inutillement après la cuisson.
- Éteignez l'éclairage lorsque vous quittez la cuisine ou lorsque la lumière est suffisante dans la cuisine.
- Prévoyez une arrivée d'air suffisante dans la pièce pour que l'appareil puisse fonctionner de manière efficace et économique en énergie.
- Placez des couvercles sur les casseroles pour réduire les vapeurs de cuisson et la condensation.
Recyclage de l'emballage de transport et de l'ancien appareil
Un emballage protège cet appareil contre les dommages lors du transport. Les matériaux utilisés ne sont pas nocifs pour l'environnement et peuvent être recyclés. Optez pour une élimination des emballages respectueuse de l'environnement. Notre appareil contient également de nombreux matériaux recyclables.
Par conséquent, les appareils usagés devraient être séparés des autres déchets. Le recyclage des appareils usagés organisé par votre fabricant s'effectue ainsi dans les valeurs conditions. Pour le recyclage de votre appareil, veuillez vous référer aux directives européennes sur les déchets électriques et électroniques les plus récentes applicables. Renseignez-vous auprès de votre commune ou de votre revendeur pour connaître le point de collecte le plus proche pour votre vieux appareil.
Tenez les appareils usagés hors de portée des enfants.
Recyclage des piles
Ne jetez pas les piles avec les ordures ménagères. Renseignez-vous auprès de votre commune ou de votre revendeur pour connaître le point de collecte le plus proche pour les piles usagées. Tenez les piles hors de portée des enfants.
2.1 Fonctionnement de l'appareil
Vous pouvez faire fonctionner la hotte aspirante avec les boutons de commande disposés sur la hotte aspirante ou avec la télécommande fournie.
Commandes sur la hotte aspirante:
1 Touche marche / arrêt 2 Touche réduction de vitesse 3 Touche augmentation de vitesse Touché éclairage 5 Indicateurs lumineux verts de vitesse 1, 2, 3 6 Voyant lumineux rouge Mode d'alimentation

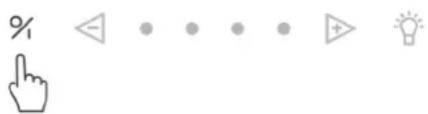

Mise en marche et arrêt du ventilateur
Avec touche 1. hotte redémarre sur la dernière vitesse utilisée (éclairage et/ou moteur).

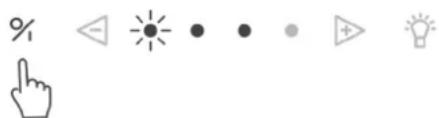

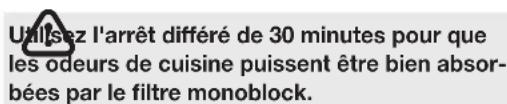

Arrêt avec permanence
Actionner la touche 1 une fois, un arrêt avec permanence est démarré. La première diode clignote et les autres diodes sont allumées selon la vitesse du moteur. Avant 30 minutes, le moteur et la lumière se coupent automatiquement.
Il est recommandé de toujours remplir pleinement cette fonction.

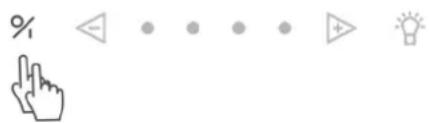

Arrêt sans permanence
Actionner 2 fois la touche ①, le moteur et la lumière s'arrêtent immédiatement.
Vitesse moteur
Avec touche 3 vous pouvez augmenter la vitesse.
Avec touche 2 vous pouvez diminuer la vitesse.
Trois LED vertes indiquent la position un à trois.
La diode rouge 6 indique le niveau Power. Power s'utilise uniquement au cas de formation excessive de buées et de fumées. Tenant compte du grand volume d'air évacué, son utilisation doit être limitée au strict minimum. - Power régresse automatiquement sur la vitesse 3 après 6 minutes. - Le moteur est équipé d'un contact thermique qui, en cas de surchauffe, arrête le moteur. Après refroidissement, le moteur va重新开始并严格遵守规则。 La diode rouge 6 indique le niveau Power. Power s'utilise uniquement au cas de formation excessive de buées et de fumées. Tenant compte du grand volume d'air évacué, son utilisation doit être limitée au strict minimum. - Power régresse automatiquement sur la vitesse 3 après 6 minutes. - Le moteur est équipé d'un contact thermique qui, en cas de surchauffe, arrête le moteur. Après refroidissement, le moteur va remettre en marche.
Détermination de la surchauffe est nécessaire. Cela peut être du par exemple à des amas dans le bac, la portée du moteur est bloquée si un objet a pénétré dans l'ouverture de déchargement qui l'a partiellement ou complètement fermée.
Auto-stop
Pour éviter que la hotte fonctionne pendant trop longtemps, la hotte s'arrête automatiquement après 3 heures (seulement si pendant 3 heures la commande de la hotte n'a pas été manipulée). La lumière restera allumée.

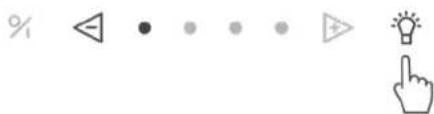

Allumer et teindre les lumières
Enfonce touche 4 pour la mise en marche ou l'arrêt de l'éclairage. L'éclairage fonctionne indépendamment du ventilateur.
L'éclairage supplémentaire figurant dans l'étagère fonctionne en même temps que l'éclairage de la hotte. La version à 2 cadres ne compte pas d'éclairage supplémentaire.
L'éclairage par LED dispose d'une fonction soft-on / soft-off, qui allume et éteint progressivement la lumière. À l'allumage, l'éclairage est toujours activé à pleine puissance et peut également être utilisé quand le ventilateur est éteint.
Diminuer l'intensité LED
Quand l'éclairage par LED est activé, vous pouvez l'attenuer à votre gré en maintenant la touche 4 enfoncée.
Modification de la température de couleur de l'éclairage par LED
Vous pouvez modifier la température de couleur de l'éclairage par LED de 2.700 K (blanc chaud) à 4.000 K (blanc neutre). La procédure à suivre est décrite à la section 3.4.
2.4 Télécommande
Touche éclairage Touche augmentation de vitesse Touche réduction de vitesse Touche marche / arrêt Bouton Novy (pas d'application)
La télécommande est programmée à la livraison et prête pour usage.
Modification du code
Si le code sélectionné perturbe d'autres émetteurs, vous pouvez désirer un autre code sur la télécommande. Vous disposez d'un éventail de 10 codes.
Détermination du code utilisé
Appuyez simultanément sur et sur ; la lampe-témoin clignote ainsi que le code choisi (il existe au total 10 possibilités de code).

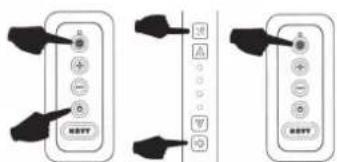

Modification du code
- Appuyez simultanément pendant 3 sec. sur et sur jusqu'à ce que la lampe-témoin clignote.
- La lampe verte de la commande à distance clignote autant de fois que le numéro du code sélectionné. Si un autre code est nécessaire, répétez cette étape (1 clignotement désigne le code 1, 2 clignotements désignent le code 2, etc.). Il y a 10 codes au total.
- Appuyez simultanément sur % et sur de la commande de la hotte, jusqu'à ce que la deuxième télém de vitesse s'allume.
- Dans les 10 secondes qui suivent, appuyez sur l'icône la commande à distance, pour confirmer les réglages. La hotte et sa commande à distance sont à présent apparues.
2.5 Intouch
La hotte aspirante possède de la fonction InTouch. Si vous avez une table de cuisson à induction de Novy disposant également de la fonction InTouch, vous pouvez commander la hotte aspirante à partir de celle-ci. La hotte aspirante peut aussi être utilisée avec une télécommande.
Programmer la fonction intouch sur la plaque de cuisson à induction
La télécommande doit d'abord agir sur la hotte aspirante. Si nécessaire, il sera possible d'adapter le code de la télécommande, comme il a été décrit sous paragraphe 2.5.
- Branchez la plaque de cuisson sur la tension secteur.
- La plaque de cuisson recherche automatiquement le code de la hotte aspirante
- PATIENTEZ jusqu'à ce que l'éclairage de la hotte aspirante clignote, OU jusqu'au son de huit clics de la hotte (patientez, cela peut prendre un certain temps)
- Faites clignoter la lumière ou vous entendez le "clinic" ; appuyez immédiatement sur n'importe quelle touche InTouch du ou sur la plaque de cuisson à induction.
- Vous entendrez un "bip" pour confirmer la connexion entre les deux appareils.
Vous pouvez, à présent, contrôler la hotte aspirante au moyen des touches sur la plaque à induction.
Pour plus d'informations sur l'utilisation des fonctions InTouch, reportez-vous au manuel InTouch de la table de cuisson ou de la télécommande.

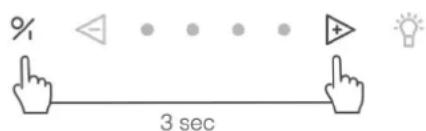

Activation et désactivation de la fonction intouch
La fonction InTouch est activée par défaut. Désactiver la fonction InTouch sur la hotte entraîne la perte de la connexion entre la hotte et la table de cuisson à induction Novy équipée d'InTouch et/ou de télécommande.
Pour désactiver la fonction InTouch, appuyer simultanément sur les touches 1 et 2 pendant 3 secondes. Les 2ème et 4ème LEDs clignotent 3 fois pour confirmer. (L'appareil doit être éteint).
La fonction peut être activée en appuyant simultanément sur les touches 1 et 3 pendant 3 secondes. Les 2ème et 3ème LEDs clignotent 3 fois pour confirmer. (L'appareil doit être éteint).
3 Nettoyage et entretien
Suivez toutes les instructions telles que décrites dans le chapitre Prescriptions de sécurité et d'utilisation. Suivez les instructions de nettoyage ci-dessous pour une durée de vie accrue de l'appareil et un fonctionnement optimal. La plaque inférieure, le filtre à graisses et le filtre à recirculation peuvent tomber lorsque vous les manipulez. Ils peuvent aussi être endommagés. Assurez-vous de toujours bien tenir la plaque inférieure et le(s) filtre(s) lorsque vous les manipulez. AVERTISSEMENT - Risque de blessure! Ouvrez et fermez lentement la plaque inférieure. Utilisez un escabeau stable et faites attention à la stabilité. Ne marchez pas sur la plaque de cuisson ou sur le plan de travail.
3.1 Entretien général
Laissez refroidir suffisamment l'éclairage avant de procéder au nettoyage de la hotte. N'utilisez jamais de produits agressifs, rayants ou qui contiennent du chloré. N'utilisez pas de nettoyeur haute pression ni de nettoyeur vapeur.
Inox / acier inoxydable
Nettoyer à l'aide d'un chiffon de nettoyage et d’un produit de nettoyage non agressif et sécher ensuite avec un chiffon doux. L'entretien de l'inox/acier inoxydable peut se faire avec le Novy cleaner (906060).
Pièces laquées de la hotte
Le nettoyage de la hotte peut se faire avec un chiffon humide et un détergent léger.
Verre
Nettoyer les surfaces vitrées de la hotte avec un chiffon doux et du produit de nettoyage pour les vitres.

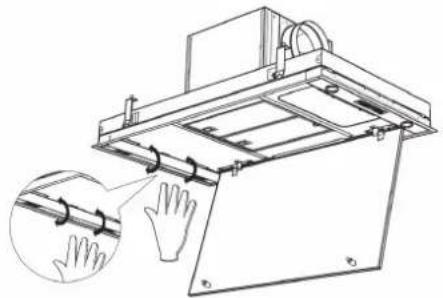

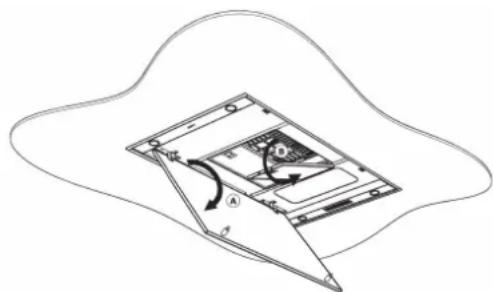

3.2 Dépose de la plaque inférieure
Si la plaque inférieure doit être retirée de la hotte de cuisine à des fins de nettoyage, procédez comme suit :
- Saissez la plaque inférieure par les extrémités gauche et droite.
- Inclinez lentement la plaque inférieure vers le bas tout en la maintenant bien.
- Dès que la plaque inférieure est positionnée à un angle de vers le bas, vous pouvez la faire glisser vers la droite pour la détacher des charnières. Là les jours bien tenir la plaque inférieure.
- La plaque inférieure peut être nettoyée à la main. Elle ne peut pas être nettoyée au lave-vaisselle.
- Avant de remettre la plaque inférieure en place, nettoyez les parties accessibles à l'intérieur de la hotte de cuisine.
- Pour remettre la plaque inférieure en place, saisissez-la par les extrémités gauche et droite tout en la maintenant bien. Veillez à toujours bien tenir la plaque inférieure.
- Maintenez la plaque inférieure selon un angle vers le bas et faites-la glisser vers la gauche sur les charnières jusqu'à ce que vous entendiez un clic.
- La plaque inférieure ne peut être fermée si elle n'est pas bien positionnée sur les charnières. Vous pouvez à présent fermer la plaque inférieure.
3.3 Filtre à graisse
Un titre trop chargé de graisse peut représenter un risque d'incendie. Ne négligez jamais le nettoyage périodique.
Indication de nettoyage du filtre à graisse
Indication: 4 témoins de vitesse commencent à clignoter
Après 20 heures de cuisson, les 4 LED's commencent à clignoter pendant 5 minutes, ici indique que le tube de graisse doit être nettoyé.

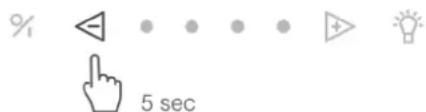

Réinitialisation du témoin de nettoyage des fittings à graisses
À nettoyage du litre, il faut reprogrammer la hotte en appuyant pendant 5 secondes sur la touche 2.
Si la reprogrammation n'est pas faite, les témoins de vitesse continueront à clignoter.
Accès au filtre à graisse
Le filtre est accessible par l'ouverture en bascule vers vous du carter pour ouvrir : tirer le carter (a) vers le bas en le maintenant fermement sur les côtés droite et gauche pour ôter le filtre (b), tirer vers le bas sur la languette.
Nettoyage du filtre à graisse
Le filtre métallique peut être lavé à la main ou au lave-vaiselle. Nous conseillons de nettoyer le filtre àGRAISSÉ à la main.
Nettoyer le filtre à la main :
- Plonger le filtre dans une solution d'eau bouillante à laquelle a été ajouté un détergent dégraissant.
- Utilisez une brosse pour le nettoyage
- Rincer ensuite le filtre à l'eau chaude sous le robinet puis le laisser égoutter.
Nettoyer le filtre au lave-vaisselle :
- Utilisez un produit lave-vaisselle classe
- Ne mettez pas les filtres saturés en graisse avec de la vaisselle dans le lave-vaiselle
- Choisissez un programme à basse température
- Laissez d'abord égoutter le filtre après l'avoir nettoyé.
Lors du nettoyage au lave-vaiselle, le filtre peut se décolorer à cause de la teneur en sel. Cette décoloration n’attecte en rien le fonctionnement du filtre.
Remise en place des filtres à graisse
- Avant de remettre en place le filtre àGRAISSE, nettoyez également les rebords du logement du filtre dans la hotte aspirante.
- Saisissez le filtre avec vos deux mains.
- Assurez-vous que le verrouillage ou le crochet du filtre se trouve sur la partie inférieure.
- Placez la partie arrêtée du filtre dans l'ouverture et poussez ensuite la partie avant du filtre vers le haut en vous assurant qu'il se bloque.
Obtenez un nouveau filtre àGRAISSÉ dans les commerces spécialisés ou sur le site Web de Novy. Numéro de référence du filtre àGRAISSÉ: 6830.020(2x).
3.4 Filtr(monobloc de recyclage de l'air)
Indicateur de remplacement du filtre de recyclage de l'air
Indication: Témoin de vitesse rouge s'allume
Après un début de programme, un témoin lumineux rouge s'allume sur l'appareil pour indiquer que le filtre monobloc doit être remplacé.

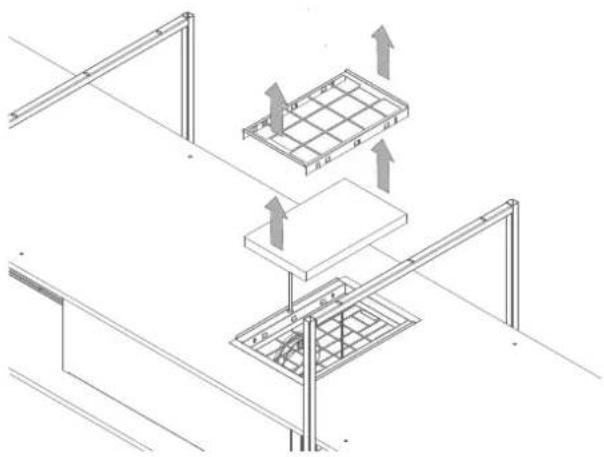

Le filtre monobloc se trouve en haut de la hotte, derrière une grille de protection. Ouvrez la grille de protection en saisissant la poignée et en la déclipsant de la grille de sortie. Ensuite, sortez le filtre monobloc.
Remplacez le filtre monobloc
Remettez le filtre monobloc en place dans l'ouverture prévue dans la grille de protection en haut de la hotte. Reclipsez la grille de protection sur le filtre monobloc.
Ne pas faire fonctionner l'appareil sans les filtres à graisse et les filtres monobloc.

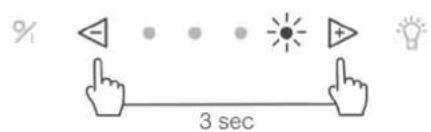

Réinitialisation du témoin de remplacement du filtre à recyclage
Apoivoiremplacéle(s)filtre(s)Monoblock, procedez comme decrit ci-dessous. Le moteur de la hotte aspirante doit etre en fonctionnement. Pressez simultanement les touches 2 etpendant3secondes, jusqu'acce que le témoinLED rouge clignote3foisà titre de confirmation. Si la hotte aspirante ne se réinitialise pasd'elle-même, elle le fera après que le moteur de la hotte aspirante aitéte actionné à10 reprises.
Un nouveau filtre monobloc peut être obtenu via le ou via le site Internet de Novy. Numéro d'article filtre monobloc : 7300.055
Remplacement de l'éclairage LED
Avant toute intervention, débranchez le groupe du réseau électrique. Laissez refroidir la lampe suffisamment avant de la replacer.
- Enlevez le bandeau de lumière avec précaution pour ensuite le démonter avec un mouvement de basculement.

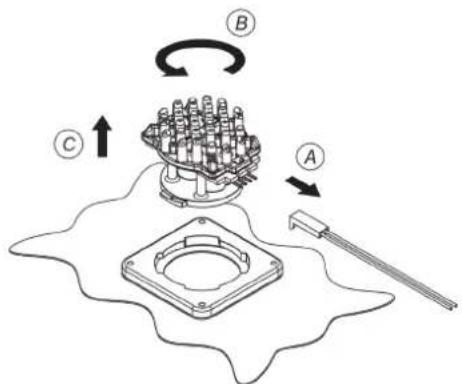

2. Enlèvement du spot LED :
A. Déconnectez d'abord le câble menant au spot LED à remplacer. La déconnexion se fait en libérant le verrou, en y appliquant une légère pression et en le retournant en même temps. B. Retirez ensuite le spot LED à remplacer en effectuant un léger mouvement de rotation dans le sens inverse des aiguilles d'une montre. C. Extrayez de l'anneau à baionnette le spot LED à remplacer.

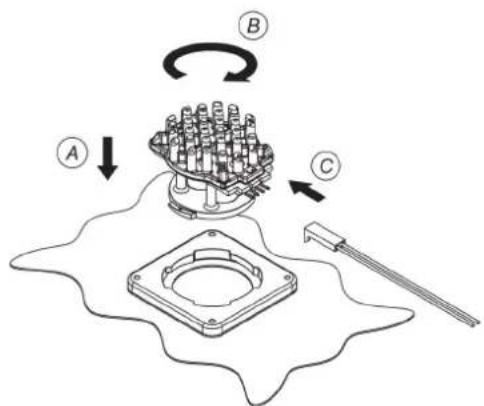

3. Montage du nouveau spot LED:
A. Placez le nouveau spot LED dans la bague-baïonnette. B. Effectuez un mouvement de rotation à droite jusqu'à ce que le spot LED soit serré. C. Fixez le câble d'alimentation. D. Remettez le bandeau de lumière en place dans le groupe puis remettez le courant sous tension.
Modification de la température de couleur de l'éclairage par LED
Assurez-vous d'abord que la hotte n'est plus sous tension. Débranchez la fiche de la hotte ou mettez le circuit électrique correspondant hors tension.
La température de couleur de l'éclairage par LED est réglée par défaut sur 2.700 K (blanc chaud). Si vous souhaitez porter la température de couleur à 4.000 K (blanc neutre), suivez les instructions ci-dessous :
- Ouvrez la plaque inférieure en dessous de la hotte.
- Poussez des deux mains contre le bord latéral du support d’éclairage en inox tout en l’abaissant prudemment, de façon à pouvoir accéder à l’intérieur du système d’éclairage.
- Le câblage est raccordé à la lampe LED par un connecteur.
- Détachez le connecteur de la lampe LED et permutez le câblage sur l'autre borne libre de la lampe.
- Répétez cette opération pour les autres lampes LED.
- Refermez le support d'éclairage en inox.
La température de couleur de l'éclairage par LED n'est désormais plus de 2.700 K mais de 4.000 K.
Remplacement du spot encastré dans l'étagère (ne s'applique qu'aux modèles à 3 et 4 cadres)
Tout d'abord, assurez-vous que la hotte de la cuisine est hors tension et laissez les lampes refroidir.
1. Retrait du spot encastré
Par le dessous de l'étagère, tirez délicatement sur les bords du spot encastré pour le libérer. Retirez le spot en le faisant tourner vers le bas dans le sens inverse des aiguilles d'une montre. Assurez-vous que les connecteurs et les câbles d'éclairage sortent de l'ouverture du spot dans l'étagère.
Température de couleur de 2700 K (blanc chaud) ou 4000 K (blanc neutre) selon le choix de connexion.
Connexion rouge = 2700K
Connexion bleue = 4000k
Veillez à ce que tous les spots encastrés soient connectés de la même manière pour éviter une différence de température de couleur.
2. Libération du spot
A. Notez la couleur de la connexion à laquelle le spot encastré est raccordé. B. Débranchez le connecteur du spot encastré à replacer du câble d'éclairage de l'étagère. Appuyez légèrement sur l'onglet de verrouillage du connecteur et séparez les connecteurs.
3. Installation du nouveau spot encastré
A. Connectez le câble de connexion (de la bonne couleur) du spot encastré au câble d'éclairage. B. Poussez délicatement le nouveau spot dans l'ouverture de l'étagère en veillant à ce que les câbles/connecteurs d'éclairage ne se coincent pas entre le spot et l'étagère. Pour faciliter cette étape, serrez les ressorts. C. Ensuite, rebranchez l'alimentation électrique.
3.7 Remplacement des piles
Pour procéder au remplacement des piles, dévissez le couvercle en plastique, enlevez les anciennes piles et placez-y de nouvelles piles. Respectez les marques de polarité indiquées dans le logement des piles. - Ne pas jeter les batteries usagées comme déchet ménager, mais les écuyer avec les petits déchets chimiques.
Données techniques
- Alimentation: 2xAAA piles
- Fréquence: 433.92MHz
- Nombre de codes : 10
- Température: 0-50°C
- Dimensions: 110 × 50 × 19 mm
3.8 Service
En cas de problèmes techniques, n'hésitez pas à contacter notre Service de réparation:
Belgique Tél.: +32 (0)56/36.51.02
France Tel.:+330)3.20.94.06.62
Allemagne Tél.: +49 (0)511.54.20.771
Pays-Bas Tél. : +31 (0)88 011 91 10
Royaume-Uni Tél: +44 (0)207 866 2493
Pour les autres pays : votre installateur local ou Novy
en Belgique: +32 (0)56/36.51.02.
Pour un traitement correct et rapide, il est indispensable que le service de réparation connaisse le type d'appareil dont vous disposez.
Le numéro de type se trouve sur une étiquette à l'intérieur de la hotte aspirante. Celui-ci devient visible dès que vous retirez le filtre de la hotte aspirante.
Notez le numéro de type ici :
4.1 Réglages
| EXPOSE ACTION INDICATION | NOTE PAGE | |||
| Mise en marche du moteur | 1 | p 15 | ||
| Arrêt du moteur avec permanence | 1 | La LED verte clignote | Le moteur reste en marche pendant 30 minutes. | p 15 |
| Arrêt du moteur sans permanence | 2 x 1 | Le moteur s'arrête immédiatement | p 15 | |
| Augmenter le régime moteur | 3 | p 16 | ||
| Diminuer le régime moteur | 2 | p 16 | ||
| Allumage de l'éclairage | 4 | p 16 | ||
| Atténuation de l'éclairage | 4Continuer à appuyer | p 16 | ||
| Réinitialiser l'indicateur de nettoyage des filtres à graisses | 2pendant 5 secondes | p 18 | ||
| Réinitialiser l'indicateur de remplacement du monobloc | 2+3pendant 3 secondes | La LED rouge clignote 3x | ! Le moteur doit être mis en marche ! | p 19 |
| InTouch activée | 1+3pendant 3 secondes | 2ème et 3ème LED clignotante | ! Le moteur doit être arrêté ! | p 17 |
| InTouch désactivée | 1+2pendant 3 secondes | 2ème et 4ème LED clignotante | ! Le moteur doit être arrêté ! | p 17 |
4.2 Indications
| INDICATION EXPOSE NOTE PAGE | |||
| Quatre LED clignotantes Le filtres àGRAISSÉ doit être nettoyé. | Si les instructions de nettoyage ne sont pas respectées, il en résultatera une contamination excessive, un risque d'incendie et une perte d'e cacité. | p 18 | |
| LED d'indication rouge s'allume | Il est temps de replacer le système de recirculation monobloc utilisé | p 18 | |

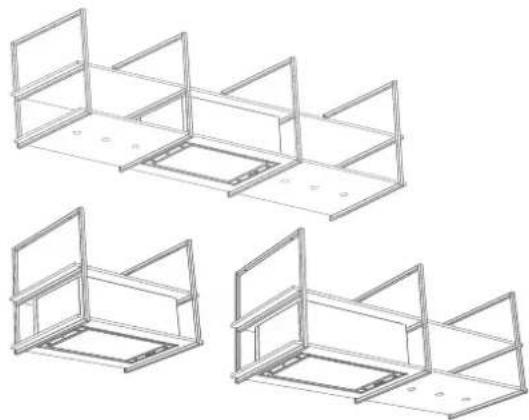

15001 / 15002 / 15003 / 15004 /
15005 / 15006 / 15007 / 15008 /
15009/15010/15011/15012
Les hêtes Novy sont toujours fabriquées avec le plus grand soin possible. Ce n'exclut pas l'éventualité d'un défaut. Le service technique de Novy peut réparer toute apparition rapidement et correctement, aussi bien durant la période de garantie, qu'après, sans porter préjudice à sa durée de vie.
Début et durée de la période de garantie
La période de garantie débute à la date de livraison par le vendeur au domicile du client (la date de la facture fait foi). La durée est de 60 mois, limitée à 12 mois pour une utilisation industrielle ou comparable, dans les hôtels, pensions,...
Limitations
Cette garantie n'est pas valide quand il s'agit de defaults suite à l'usure normale, une utilisation non conforme ou négligence ou à une installation non conforme. D'autre part, la garantie est annulée si l'appareil a été réparé ou modifié avec des pièces qui ne sont pas d'origine, ou lorsque les numéros d'identification ont été démontés ou modifiés.
La garantie ne sera pas non plus applicable quand l'appareil a été réparé ou modifié par une personne non autorisée par notre entreprise.
La liste complète des limitations est disponible sur demande.
Les conditions de garantie sont valides pour les appareils commercialisés et utilisés en Belgique. Lorsque l'appareil acheté en Belgique est utilisé à l'étranger ou un appareil acheté à l'étranger est utilisé en Belgique, il incombe au consommateur de vérifier si l'appareil correspond aux exigences techniques locales (type de gaz, tension, fréquence, conditions d'installation, conditions climatiques). Les dégâts occasionnés par une utilisation non conforme ou inadéquate et les adaptations nécessaires ou souhaitées ne sont pas concernés par les conditions de la garantie.
Demande de réparation
En cas de pièce défectueuse, il convient de vous adresser au commerçant spécialisé ou installateur de cuisine qui la renverra à l'usine, accompagnée de
votre demande de remplacement sous garantie, du certificat de garantie et de votre facture.
Tél. No du service technique de NOVY (en cas de contacteur au début) : 056-36 51 02
Gardez ce document toujours à portée de main.
Les hottes Novy sont always fabriquées avec le plus grand soin possible. Cela n'exclut pas l'éventualité d'un défaut. Le service technique de Novy peut réparer toute celle appelée rapidement et correctement, aussi bien durant la période de garantie, qu'après, sans porter préjudice à sa durée de vie.
Début et durée de la période de garantie:
La période de garantie débute à la date de livraison par le vendeur au domicile du client (la date de la facture fait). La durée est de 60 mois, limitée à 12 mois pour une utilisation industrielle ou comparable, dans les hôtels, pensions,...
Limitations
Cette garantie n'est pas valide quand il s'agit de défauts suite à l'usure normale, une utilisation non conforme ou négligence ou à une installation non conforme. D'autre part, la garantie est annulée si l'appareil a été réparé ou modifié avec des pièces qui ne sont pas d'origine, ou lorsque les numéros d'identification ont été démontés ou modifiés. La garantie ne sera pas non plus applicable quand l'appareil a été réparé ou modifié par une personne non autorisée pour notre entreprise.
La liste complète des limitations est disponible sur demande.
Les conditions de garantie sont valides pour les appareils commercialisés et utilisés en France. Lorsque l'appareil acheté en France est utilisé à l'étranger ou un appareil acheté à l'étranger est utilisé en France, il incombe au consommateur de vérifier si l'appareil correspond aux exigences techniques locales (type de gaz, tension, fréquence, conditions
d'installation, conditions climatiques). Les dégâts occasionnés par une utilisation non conforme ou inadéquate et les adaptations nécessaires ou souhaitées ne sont pas concernés par les conditions de la garantie.
Demande de réparation
En cas de pièce défectueuse, il convient de vous adresser à tout revendeur ou installateur de cuisine qui la renverra à l'usine, accompagnée de toute commande de remplacement sous garantie, du certificat de garantie et de toute facture.
