MODE D'EMPLOI Ace Base Plate Sachtler

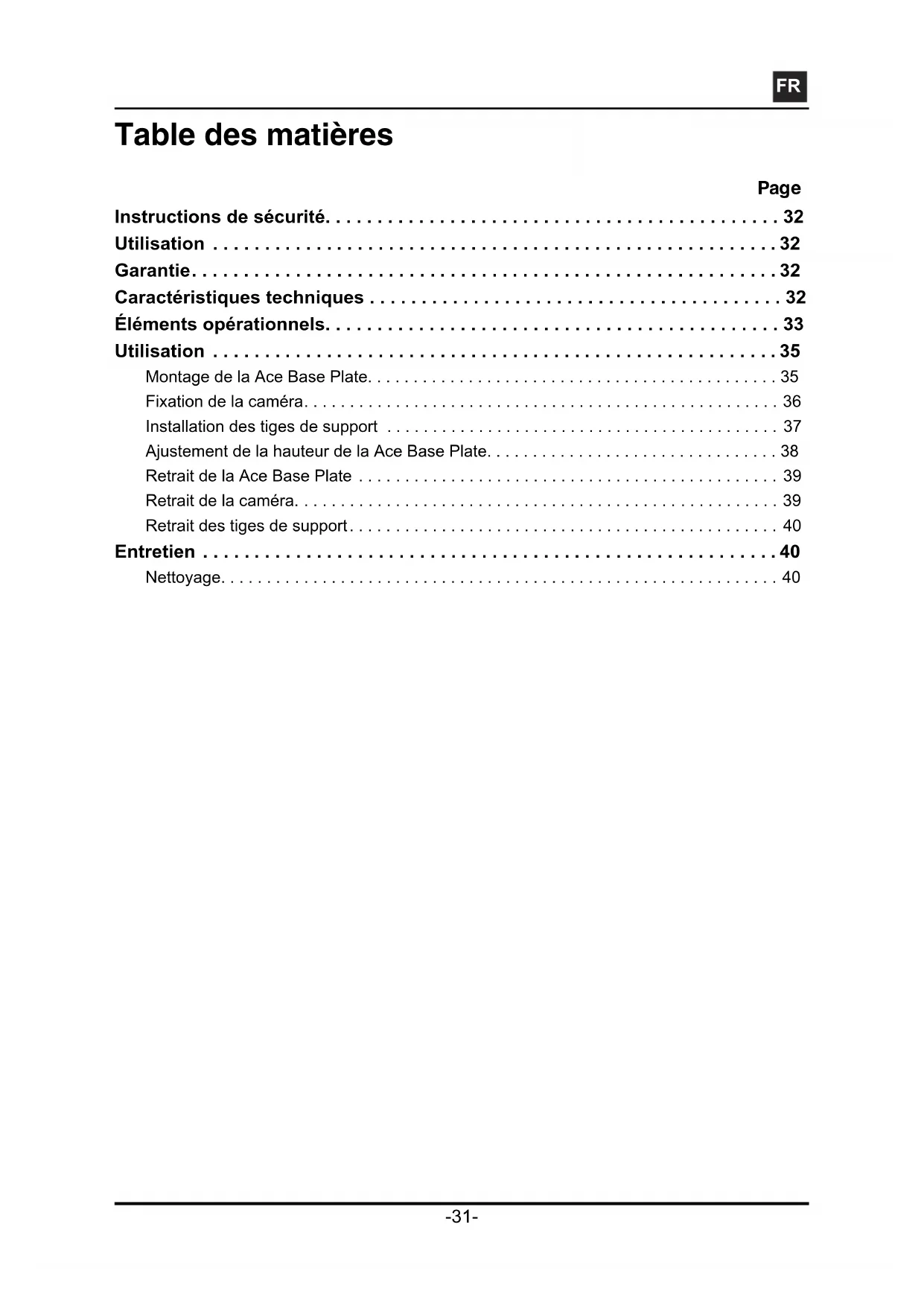

- Table des matières Page Instructions de sécurité p. 32
- Utilisation p. 32
- Garantie p. 32
- Caractéristiques techniques p. 32
- Éléments opérationnels p. 33
- Utilisation p. 35
- Montage de la Ace Base Plate p. 35
- Fixation de la caméra p. 36
- Installation des tiges de support p. 37
- Ajustement de la hauteur de la Ace Base Plate p. 38
- Retrait de la Ace Base Plate p. 39
- Retrait de la caméra p. 39
- Retrait des tiges de support p. 40
- Entretien p. 40
- Nettoyage EN p. 40
Instructions de sécurité Lisez les instructions générales de sécurité et d'utilisation avant d'utiliser le produit.AVERTISSEMENT ! Pincement des doigts. Ne placez pas vos doigts entre les plates-formes supérieure et inférieure lors de l'ajustement de la hauteur de la Ace Base Plate. Évitez e coincer vos doigts lorsque vous ajustez la hauteur de la Ace Base Plate.AVERTISSEMENT ! Assurez-vous que la plaque coulissante de la caméra s'engage avec le dispositif de retenue sur la plate-forme de la Ace Base Plate. Dans le cas contraire, il existe un risque de blessure ou d'endommagement de l'équipement.Maintenez fermement la caméra (a) lors de son montage sur la Ace Base Plate ou de son retrait ; (b) lors du réglage du trépied ou de la surface au sol. Assurez-vous que les tiges de support sont installées dans les logements révus à cet effet à l'avant et à l'arrière. Dans le cas contraire, il existe un risque d'endommagement de la Ace Base Plate.Nettoyez régulièrement à l'aide d'un chiffon doux et d'un détergent non ressif.Séchez le produit après utilisation en environnement humide.En cas de défaillance du produit, contactez votre centre de intenance Sachtler local. Vous trouverez votre centre de maintenance local sur le site www.sachtler.com Utilisation La Ace Base Plate est conçue pour une utilisation par des opérateurs professionnels afin de gérer et équilibrer des caméras à haute performance et des équipements auxiliaires pesant jusqu'à 6 kg (13,2 lb). La Ace Base Plate doit être fixée sur un trépied adapté conçu pour soutenir la charge utile totale. Garantie La garantie expire si :(a) la Ace Base Plate est utilisée incorrectement ou sans tenir compte des caractéristiques techniques spécifiées ;(b) le boîtier de la Ace Base Plate a été ouvert ar du personnel non habilité.Sachtler se réserve le droit de modifier la conception ou les performances de son produit en fonction des avancées technologiques. Enregistrez votre produit pour une période de arantie étendue sur le site www.sachtler.comScannez le code QR (Quick Reference) pour visiter le site Sachtler. Caractéristiques techniques 0,55 kg (1,2 lb)Entièrement rétracté - 4,8 cm Entièrement déployé - 7,2 cm11,4 cm (4,5 in.)13,3 cm (5,2 in.)6 kg (13,2 lb)EN

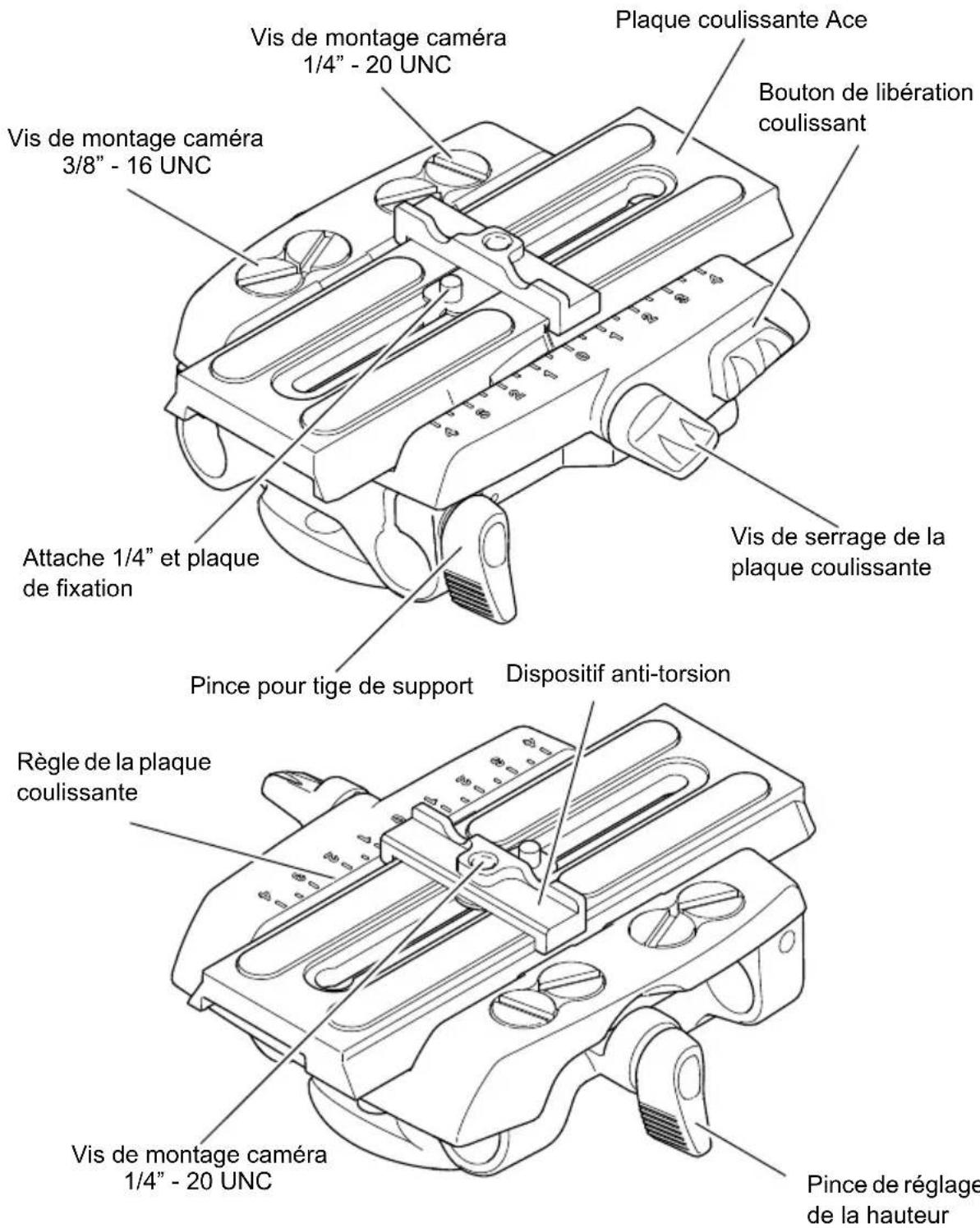

Éléments opérationnels La Ace Base Plate a été conçue pour supporter toute une gamme de caméras vidéo numériques professionnelles et de tiges. La Ace Base Plate comprend une vis de serrage réglable pour la plaque coulissante de la caméra, des points de fixation pour la plaque coulissante de la tête, un logement pour la tige et plate-forme réglable en hauteur. Plaque coulissante Ace Pince pour tige de support Dispositif anti-torsion Vis de montage caméra 1/4” - 20 UNC Vis de montage caméra 3/8” - 16 UNC Vis de montage caméra 1/4” - 20 UNC Bouton de libération coulissant Vis de serrage de la plaque coulissante Attache 1/4” et plaque de fixation Règle de la plaque coulissante Pince de réglage de la hauteur Fig.1 Éléments opérationnelsEN
Vis de serrage de la plaque coulissante de la caméra La Ace Base Plate permet de verrouiller la plaque coulissante de la caméra dans n'importe quelle position. La vis de serrage de la plaque coulissante de la caméra se trouve sur le côté gauche de la Ace Base Plate. Bouton de libération coulissant Le bouton de libération coulissant rouge, lorsqu'il est actionné, permet de retirer la plaque coulissante Ace de la Ace Base Plate. Le bouton de libération coulissant se trouve sur le côté arrière gauche de la Ace Base Plate. Fixation de la plaque coulissante de la tête La plaque coulissante de la tête est fixée sur la face inférieure de la Ace Base Plate à l'aide de vis de fixation de caméra 1/4 in. ou 3/8 in. Pince de réglage pour tige de support La Ace Base Plate permet de positionner des tiges de support (x2) et de les ajuster si nécessaire. Les tiges de support sont positionnées dans le logement prévu à cet effet et fixées à l'aide de la pince située sur le côté avant gauche de la Ace Base Plate. Pince de réglage de la hauteur de la caméra La hauteur de la caméra peut être ajustée en levant ou en abaissant la plate-forme supérieure de la Ace Base Plate. Lorsque la caméra est à la hauteur requise, la Ace Base Plate peut être maintenue en position à l'aide de la pince correspondante. Celle-ci se trouve sur le côté droit de la Ace Base Plate. Fixation de la caméra La caméra est fixée à la Ace Base Plate à l'aide d'une plaque coulissante Ace fixée à la caméra, puis chargée à partir de l'arrière de la plate-forme et maintenue en position par la vis de serrage de la plaque coulissante de la caméra.
La plaque coulissante Ace est fournie avec une vis de fixation 1/4 in. et une attache pour caméra, ainsi qu'un dispositif anti-torsion pour appareil reflex numérique. Ce dispositif anti- torsion évite la torsion de l'appareil reflex numérique une fois celui-ci fixé. De plus, deux vis pour caméra de rechange sont situées dans le compartiment de stockage des vis sur la face inférieure de la plaque coulissante Ace. REMARQUE : certains appareils, par exemple les appareils photo reflex numériques, ne requièrent pas l'utilisation de l'attache. Retirez la vis de fixation 1/4" pour libérer la plaque de fixation.EN

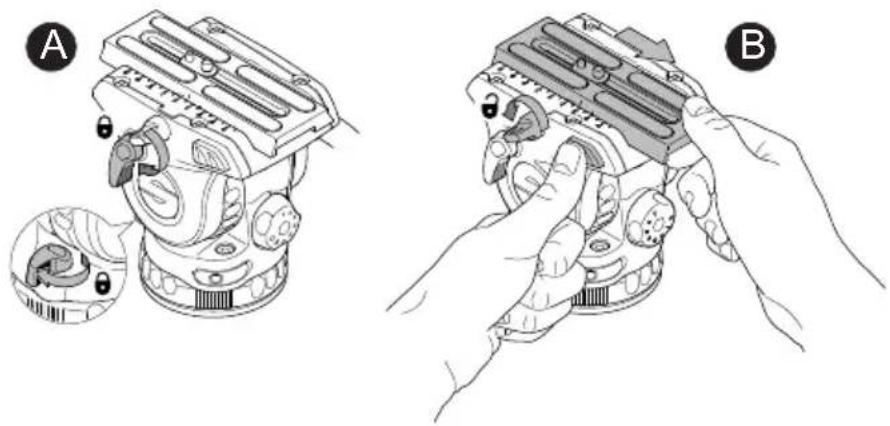

Utilisation Montage de la Ace Base Plate Pour monter la Ace Base Plate sur la tête, une plaque coulissante est requise. La plaque coulissante peut être fixée à l'aide des vis et attaches fournies, selon le système de fixation de la caméra. Pour monter la Ace Base Plate sur la tête (voir Fig.2) :Assurez-vous que la plate-forme de la tête est horizontale et actionnez les freins de mouvement horizontal et vertical [A].Desserrez la vis de fixation de la plaque coulissante. Tirez la plaque coulissante Ace vers l'arrière de la tête fluide tout en appuyant sur le bouton de libération rouge [B].Fixez la plaque coulissante Ace sur la Ace Base Plate à l'aide des vis de caméra et de l'attache fournies. Des vis de caméra de réserve peuvent être stockées sous la plate-forme [C].Abaissez la Ace Base Plate sur l'arrière de la tête et faites coulisser la plaque dans le sillon de la plate-forme en vous assurant que le mécanisme de relâchement du verrou de coulissage se bloque en position [D].Maintenez la Ace Base Plate et serrez la pince de la plaque coulissante dans le sens horaire pour maintenir la Ace Base Plate en position [D].
Fixation de la caméra La Ace Base Plate est fournie avec une plaque coulissante de caméra, qui peut être fixée avec une vis 1/4 in. et un assemblage d'attaches. Si nécessaire, une vis 3/8 in. située dans le compartiment de stockage peut être utilisée.Pour monter la caméra sur la Ace Base Plate (voir Fig.3) :Desserrez la vis de fixation de la plaque coulissante. Tirez la plaque coulissante Ace vers l'arrière de la Ace Base Plate tout en appuyant sur le bouton de libération rouge [A]. Fixez la plaque coulissante Ace sur la caméra [B].Assurez-vous que la plate-forme de la tête est horizontale et actionnez les freins de mouvement horizontal et vertical.Abaissez la caméra sur l'arrière de la plate-forme de la Ace Base Plate et faites coulisser la plaque dans le sillon de la plate-forme en vous assurant que le mécanisme de relâchement du verrou de coulissage se bloque en position [C].Maintenez la caméra et tournez la pince de la plaque coulissante de la caméra dans le sens horaire pour maintenir la caméra en position [C].
Fig.3 Fixation de la caméraEN

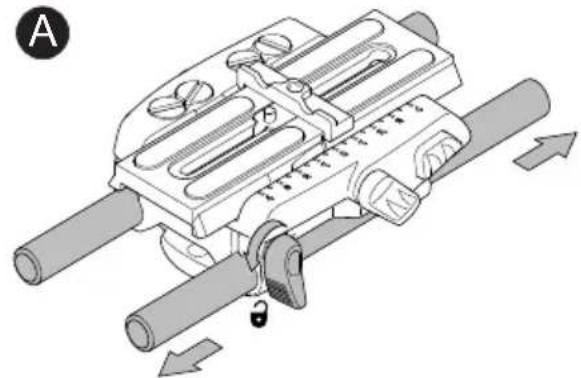

Installation des tiges de support Deux tiges de support peuvent être fixées sur la Ace Base Plate pour ajouter un Ace Follow Focus ou un Ace Matte Box si nécessaire. Pour fixer les tiges de support sur la Ace Base Plate (voir Fig.4) : Insérez une extrémité de la tige dans le logement prévu à cet effet sur le côté gauche de la Ace Base Plate et faites la glisser vers l'arrière jusqu'à ce qu'elle ressorte à travers le logement de tige de support à l'arrière de la Ace Base Plate [A].Ajustez la tige de support en position et fixez-la à l'aide de la pince correspondante [B].
Ajustement de la hauteur de la Ace Base Plate Pour ajuster la hauteur de la Ace Base Plate (voir Fig.5) :AVERTISSEMENT ! Pincement des doigts. Ne placez pas vos doigts entre les plates-formes supérieure et inférieure lors de l'ajustement de la haut eur de la Ace Base Plate. Évitez de coincer vos doigts lorsque vous ajustez la hauteur de la Ace Base Plate.Tournez le bouton de réglage de la hauteur dans le sens antihoraire pour desserrer la plate-forme [A].Ajustez la plate-forme de la Ace Base Plate à la hauteur requise et maintenez-la en position [B].Tournez le bouton de réglage de la hauteur dans le sens horaire pour fixer la plate-forme [C].
Fig.5 Ajustement de la hauteur de la Ace Base PlateEN

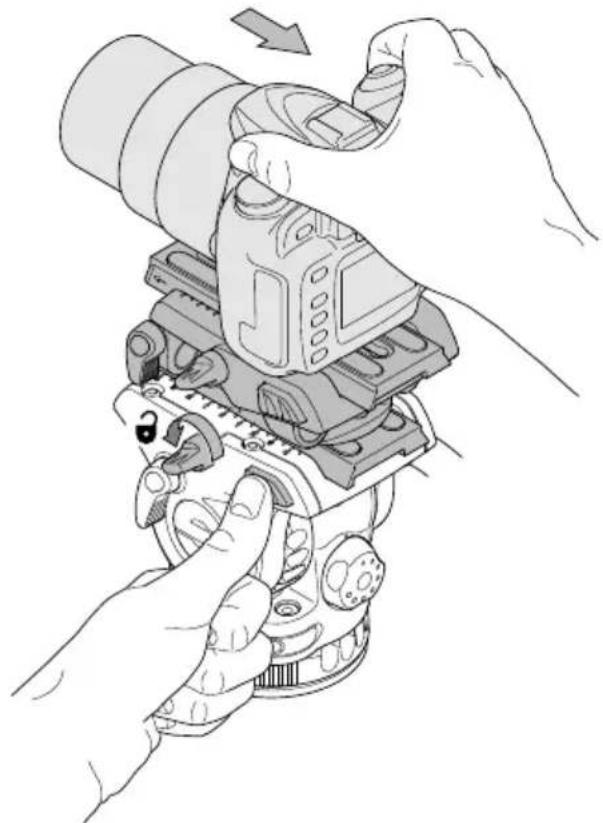

Retrait de la Ace Base Plate Pour retirer la Ace Base Plate de la tête (voir Fig.2) : Assurez-vous que la plate-forme de la tête e st horizontale et actionnez les freins de mouvement horizontal et vertical. Desserrez la vis de fixation de la plaque coulissante. Tirez la plaque coulissante Ace vers l'arrière de la tête fluide tout en appuyant sur le bouton de libération rouge [B]. Tout en maintenant la caméra, faites glisser la Ace Base Plate vers l'arr ière de la plate- forme et hors de la tête. Desserrez les vis de caméra sur la plaque coulissante Ace, puis retirez la plaque coulissante de la Ace Base Plate. Retrait de la caméra. Pour retirer la caméra de la Ace Base Plate (voir Fig.6) : Assurez-vous que la plate-forme de la tête e st horizontale et actionnez les freins de mouvement horizontal et vertical. Desserrez la vis de fixation de la plaque coulissante. Tirez la plaque coulissante vers l'arrière de la tête fluide tout en appuyant sur le bouton de libération rouge. Faites glisser la caméra vers l'arrière de la pla te-forme et hors de la Ace Base Plate. Desserrez les vis de la caméra qui fixent la pla que coulissante Ace sur la caméra. Démontez la plaque coulissante Ace de la caméra. Fig.6 Retrait de la caméraEN
Retrait des tiges de support Assurez-vous que le Ace Matte Box et le Ace Follow Focus ont été retirés des tiges de support, le cas échéant. Pour retirer les tiges de support de la Ace Base Plate (voir Fig.4) : Tournez la pince de la tige de support dans le sens antihoraire pour desserrer la tige de support [A].Faites glisser la tige de support hors de son logement et de la Ace Base Plate [A]. Entretien Nettoyage En utilisation en intérieur, le nettoyage se limite en principe à un essuyage régulier avec un chiffon non pelucheux. La poussière accumulée pendant le stockage peut être ôtée à l'aide d'une brosse mi-dure ou d'un aspirateur. Une attention particulière doit être portée à la face de montage de la plaque coulissante de la caméra, à la face de montage de la plaque coulissante de la tête et à l'espace entre la plate-forme et l'assemblage inférieur.ATTENTION Ne PAS utiliser de solvants ou de nettoyants à base d'huile, d'abrasifs ou de b rosses métalliques pour ôter l'accumulation de poussière, car ceux-ci peuvent endommager les surfaces protectrices.Utilisez des produits de nettoyage à base de détergents uniquement. En utilisation en extérieur dans des conditions défavorables, le matériel doit faire l'objet d'une attention particulière. Le spray au sel doit être nettoyé avec de l'eau claire dès que possible. Le sable et l'encrassement sont abrasifs et doivent être éliminés à la brosse mi-dure ou à l'aspirateur.EN
