| Tipo de producto | Plataforma para cámara (base plate) |
| Marca | Sachtler |
| Modelo | Ace Base Plate |
| Categoría | Accesorio de foto/video |
| Peso | 0,55 kg (1,2 lb) |
| Altura (retraída) | 4,8 cm |
| Altura (desplegada) | 7,2 cm |
| Ancho | 11,4 cm |
| Profundidad | 13,3 cm |
| Carga máxima | 6 kg (13,2 lb) |
| Funciones principales | Fijación y balanceo de cámaras, ajuste de altura, soporte para varillas (Follow Focus, Matte Box) |
| Fijación en cabezal | Mediante placa deslizante de cabezal (tornillo 1/4" o 3/8") |
| Fijación de la cámara | Placa deslizante Ace con tornillo 1/4" y fijación antitorsión |
| Ajuste de altura | Mediante abrazadera y botón de ajuste (recorrido 4,8 a 7,2 cm) |
| Varillas de soporte | 2 varillas, alojamientos delantero/trasero, fijación mediante abrazadera |
| Placa deslizante Ace | Incluye tornillo 1/4" de repuesto y compartimento de almacenamiento |
| Seguridad | Advertencias contra pellizcos de dedos, bloqueo obligatorio de la placa |
| Mantenimiento | Limpieza regular con paño suave y detergente no agresivo |
| Limpieza | No usar disolventes, abrasivos ni cepillos metálicos |
| Garantía | Garantía extendida al registrar el producto (sitio web de Sachtler) |
| Servicio postventa | Centro de mantenimiento Sachtler local (www.sachtler.com) |
| Compatibilidad con trípode | Trípode adecuado que soporte la carga útil total |
Preguntas frecuentes - Ace Base Plate Sachtler
Preguntas de los usuarios sobre Ace Base Plate Sachtler
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Accesorio de foto/vídeo en formato PDF gratis! Encuentra tus instrucciones Ace Base Plate - Sachtler y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Ace Base Plate de la marca Sachtler.
MANUAL DE USUARIO Ace Base Plate Sachtler
Ace Base Plate Manual
Copyright © 2013
Instrucciones de seguridad. 22
Utilización 22
Garantía 22
Especificaciones技术水平 22
Elementos de funciona . 23
Utilización 25
Montaje del Ace Base Plate 25
Montaje de la-camera 26
Instalacion de las barras de soporte 27
Ajuste de la alta del Ace Base Plate. 28
Extracción del Ace Base Plate 29
Extracción de la CAMERA 29
Extracción de las barras de soporte 30
Mantenimiento 30
Limpieza. 30

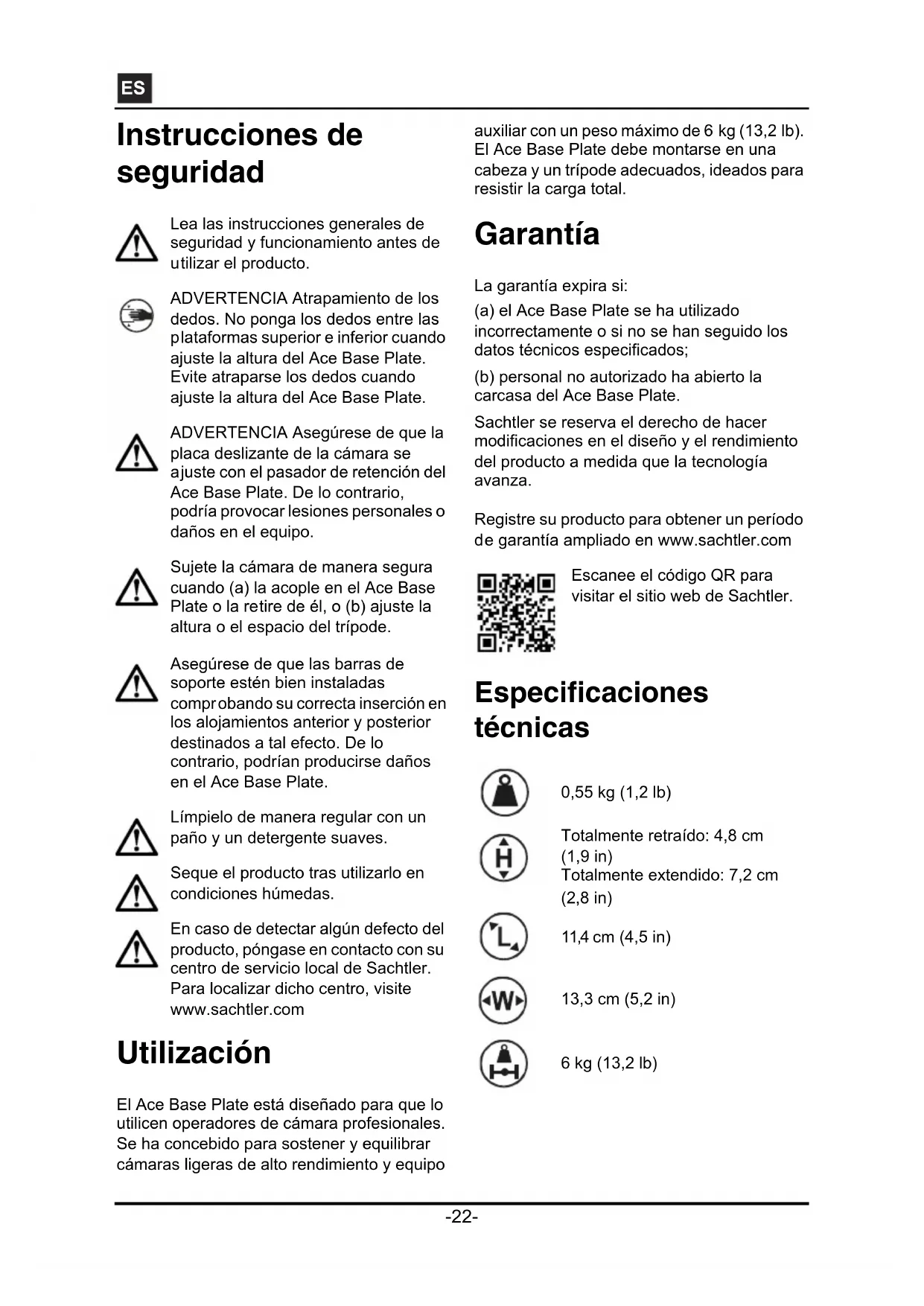

Instrucciones deseguidad
Lea las instrucciones generales de seguridad y funciona bajo el control del operador.
ADVERTENCIA Atrapuesto de los dedos. No ponga los dedos entre las plataformas superior e inferior cuando ajuste la alta del Ace Base Plate. Evite atraparse los dedos cuando ajuste la alta del Ace Base Plate.
ADVERTENCIA Asegürese de que la placá deslizante de la-camera se ajuste con el pasador de retencion del Ace Base Plate. De lo contrario, podra provocar lesiones personales o daños en el equipo.
Sujete la-camera de manière segura cuando (a) la acople en el Ace Base Plate o la retire de el, o (b) ajuste la alta o el espacio del tripode.
Asegúrese de que las barras de soporte estén bien instaladas comprobando su correcta insertión en los alojamenti anterior y posterior destinados a tal efecto. De lo contrario, podrián producirse daños en el Ace Base Plate.
Limpielo de/DDa rera regular con un pano y un detergente suaves.
Seque el producto tras utiliser en conditiones humedes.
En caso de detectar某个 defecto del producto,pongase en contacto con su centro de service local de Sachtler. Para localizar dicho centro, visite www.sachtler.com
Utilización
El Ace Base Plate está disnado para que lo utilicen operadores de cármara profesionales. Se ha concebido para sostener y equilibrar cármaras ligeras de alto rendimiento y equipo
auxiliar con un peso máximo de 6 kg (13,2 lb). El Ace Base Plate debe montarse en una cabeza y un tripode adecuados, ideados para resistir la energia total.
Garantía
La garantía expires si:
(a) el Ace Base Plate se ha utilisé incorrectamente o si no se han seguido los datos技术和icospecificados;
(b) personal no autorizzato ha abierto la carcasa del Ace Base Plate.
Sachtler se reserva el derecho de hacer modificaciones en el Diseño y el rendimiento del producto a medida que la技术和 avanza.
Registre su producto para Obtener un periodo de garantía ampliado en www.sachtler.com
Escanee el número QR para visitar el Sitio web de Sachtler.
Totalmente extendido: 7,2 cm (2,8 in)
11,4 cm (4,5 in)
13,3 cm (5,2 in)
6 kg (13,2 lb)
Elementos de funciona
El Ace Base Plate se ha dibrado para sostener una amplia gama de cámaras de video digitales profesionales y de conjuntos de barras. El Ace Base Plate incorpora un tornillo de sujeción de la plac deslizante de la-camera ajustable, punto de sujeción de la plac deslizante de la cabeza, alojamente para el montaje de las barras y una alta de plataforma ajustable.
Fig. 1 Funcionamento de los elementos
Tornillo de sujeción de la plac deslizante de la cármara
El Ace Base Plate permite que la placas deslizante de laamera se bloquee en该如何低位. El tornillo de sujeccion de la placas deslizante de laamera se encuentra en el lado izquierdo del Ace Base Plate.
Botón de liberación de deslizamiento
El botón rojo de liberación de deslizamente permite, cuando se pulsa, extraer la placadeslizante Ace del Ace Base Plate. El botón de liberación de deslizamente se encuentra en ellado izquierdo posterior del Ace Base Plate.
Sujeción de la placá deslizante de la cabeza
La plac deslizante de la cabeza está sujeta a la parte inferior del Ace Base Plate mediante los tornillos de fjacion de la-camera de 1/4 in o de 3/8 in.
Dispositivo de sujeción para el ajuste de las barras de soporte
El Ace Base Plate permite que las dos barras de soporte se monten y se ajusten como sea Neededo. Estas se ajustan en el interior de los alojamenti destinados a tal efecto y se retienen honors gracias al dispositivo de sujecion de las barras de soporte, situado en el lado izquierdo delantero del Ace Base Plate.
Dispositivo de sujeción para el ajuste de la alta de la cámina
La alta de la CAMERA se pueda ajustar subiendo o bajo la plataforma superior del Ace Base Plate. Cuando la CAMERA alcanza la alta deseada, el Ace Base Plate se pueda retener en esta posicion gracias al dispositivo de sujeccion de la alta de la CAMERA. El dispositivo de sujec tion de la alta de la CAMERA se enquiryra en el lado derecho del Ace Base Plate.
Montaje de la-camera
Laámara se fija al Ace Base Plate mediante una plac deslizante Ace instalada en ella y que se cargo posteriormente desde la parte trasera de la plataforma hasta retenerla en su posicion mediante el tornillo de sujecion de la plac deslizante de laámara.
La plac deslizante Ace se proporciona con un pasador y un tornillo de fijacion de la casa de 1/4 in, asi como con un bloqueo antigiro DSLR. El bloqueo antigiro impide que la casa DSLR rote de un lado a othero cuando está montada. Ademas, hay dos tornillos de repuesto que se encapstran en la posicion de almacenaje de tornillos de la parte inferior de la plac deslizante Ace.
NOTA: Algunas cámas, incluidas las DSLR, no requieren el pasador. Quite el tornillo de fijación de la CAMERA de 1/4 in para liberar la plac del pasador.
Utilización
Montaje del Ace Base Plate
Para montar el Ace Base Plate en la cabeza, se requires una plaza deslizante. La plaza deslizante se possible adapter con los tornillos y el pasador suministrados en función del tipo de sujeción de la CAMERA.

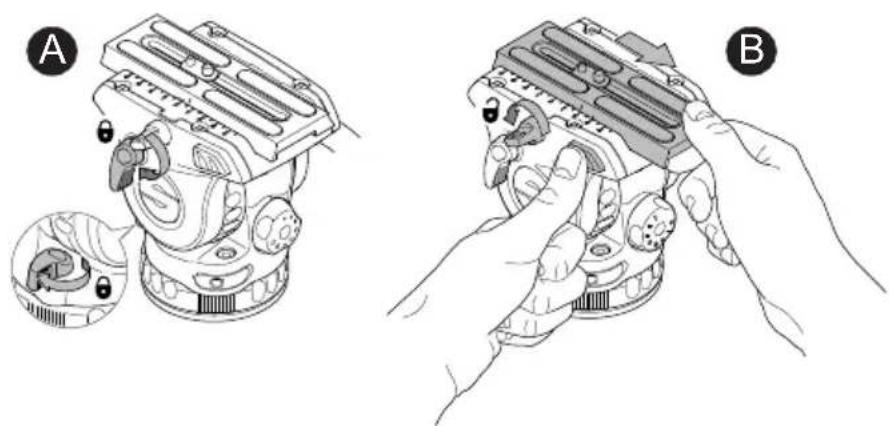

Para montar el Ace Base Plate en la cabeza, siga los pasos indicados a continuacion (consulte la Fig. 2):
Asegürese de que la plataforma de lackeza esté nivelada y active los frenos del movimiento panoramicico y de inclinacion [A].
Afloje el tornillo de sujeción de la placas deslizante. Tire de la placas deslizante Ace hacía la parte trasera de la cabeza fluida@mñtras presiona el botón rojo de liberación [B].
Fije la plac deslizante Ace al Ace Base Plate con el pasador y los tornillos de la casa suministrados. Los tornillos de repuesto se pueda guardar bajo la plataforma [C].
Baje el Ace Base Plate hasta colocarlo sobre la parte trasera de lackeza y deslice la placar por el rail de la plataforma procurando que el boton de desbloqueo del deslizamente quede encajado en posicion [D].
Sostenga el Ace Base Plate y apriete el dispositivo de sujeción de la plac deslizante girándolo hacía la derecha para fjar el Ace Base Plate en posición [D].
Fig. 2 Montaje del Ace Base Plate
Montaje de la-camera
El Ace Base Plate está provisto de una plac deslizante para la camera que pueda instalarse con un conjunto de pasador y tornillo de 1/4 in. Si esnecessary, se pueda utiliser un tornillo de 3/8 in del almacenaje de repuesto.
Para montar la-camera en el Ace Base Plate, siga los pasosindicados a continuacion (consulte Fig. 3):

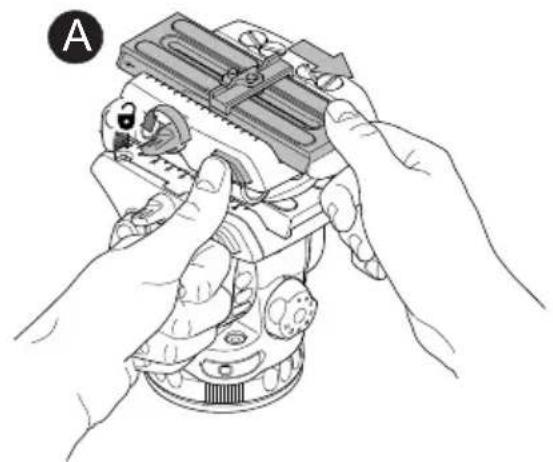

Afloje el tornillo de sujeción de la plac deslizante. Tire de la plac deslizante Ace hacía la parte trasera del Ace Base Plate cuando presiona el botón rojo de liberación [A].
Fije la placas deslizante Ace a la camarara [B].
Asegúrese de que la plataforma de lackeza está nivelada y active los frenos del movimiento panoramicico y de inclinación.

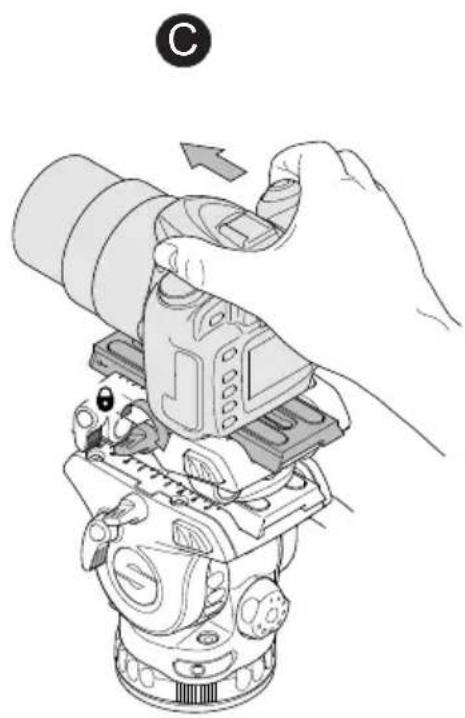

Baje la CAMERA hasta colocarla sobre la parte trasera de la plataforma de Ace Base Plate y deslice la placar por el rail de la plataforma procurando que el boton de desbloqueo del deslizamente quede encajado en posicion [C].
Sostenga la CAMERA y gire el dispositivo de sujeción de la plac deslizante de la CAMERA hacía la derecha para fjar la CAMERA en posición [C].
Fig. 3 Montaje de la camarata
Instalacion de las barras de soporte
Se pueda montar dos barras de soporte en el Ace Base Plate paraadirir la instalacion de Ace Follow Focus y Ace Matte Box si fuera necessario.
Para montar las barras de soporte en el Ace Base Plate, siga los pasos indicados a continuación (consulte la Fig. 4):
Inserte un extremo de la vara en el alojamento destinado al efecto del lado izquierdo delantero del Ace Base Plate y continue deslizándolo hasta que sobresalga por el alojamento de la parte trasera del Ace Base Plate [A].
Ajuste lavara de soporte a la posicion deseada y fijela con el dispositivo de sujecion de barras de soporte [B].
Fig. 4 Instalación de las barras de soporte
Ajuste de la alta del Ace Base Plate

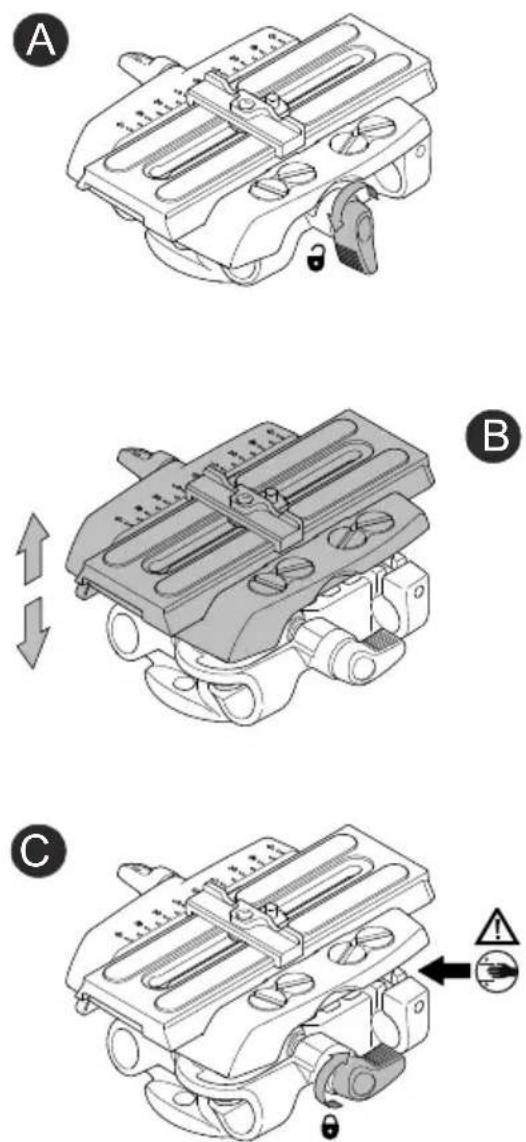

Paraaabstarlaaltura delAceBase Plate,siga los pasosindicadosacontinuacion(consulte la Fig.5):
ADVERTENCIA Atrapamento de los dedos. No coloque los dedos entre las plataformas superior e inferior cuando ajuste la alta del Ace Base Plate. Evite atraparse los dedos cuando ajuste la alta del Ace Base Plate.
Gire el mando de ajuste de la alta hacía la izquierda para aflojar la plataforma [A]. Ajuste la plataforma de Ace Base Plate a la alta deseada y sujétela en posición [B]. Gire el mando de ajuste de la alta hacía la derecha para fjar la plataforma [C].
Fig. 5 Ajuste de la alta del Ace Base Plate
Extracción del Ace Base Plate
Para extraer el Ace Base Plate de la cabeza, siga los pasos indicados a continuacion (consulte la Fig. 2):
Asegúrese de que la plataforma de lackeza está nivelada y active los frenos del movimiento panoramicico y de inclinación.
Afloje el tornillo de sujeción de la placá deslizante. Tire de la placá deslizante Ace hacía la parte trasera de la cabeza fluida@m间隙 a botón rojo de liberación [B].
Mientras sujeta la CAMERA, deslice el Ace Base Plate hacía fuera, en direccion a la parte trasera de la plataforma, y separela de lackeza.
Afloje los tornillos de la-camera de la plaza deslizante Ace y, a continuación, extraiga la plaza deslizante del Ace Base Plate.
Extracción de la CAMERA
Para extraer la-camera del Ace Base Plate, siga los pasos indicados a continuacion (consulte la Fig. 6):
Asegúrese de que la plataforma de lackeza está nivelada y active los frenos del movimiento panoramicico y de inclinación.
Afloje el tornillo de sujeción de la plac deslizante. Tire de la plac haacia la parte trasera de la cabeza fluida cuando presiona el botón rojo de liberación.
Deslice la CAMERA hacía fuera, en direccion a la parte trasera de la plataforma, y separela del Ace Base Plate.
Afloje los tornillos de la CAMERA y fije la placá deslizante Ace a la CAMERA. Extraiga la placá deslizante Ace de la CAMERA.
Fig. 6 Extracción de la-camera
Extracción de las barras de soporte
Asegürese de que Ace Matte Box y Ace Follow Focus se hayan extraído de las barras de soporte (en caso de haberse adaptado).
Para extraer las barras de soporte del Ace Base Plate, siga los pasos indicados a continuacion (consulte la Fig. 4):
Gire el dispositivo de sujeción de las barras de soporte hacía la izquierda para aflojar la vara de soporte [A].
Deslice la vara de soporte para extraerla de su alojamento y alejela del Ace Base Plate [A].
Mantenimiento
Limpieza
Durante el uso en interiores, launda limpieza necessitiesa consiste en pagar con regularidad un paño sin pelusa. La suciedad acumulada durante el almacenamento peut eliminarse utilizing un cepillo semirrigido o un aspirador. Se debe prestar especial atencion a la superficie de montaje de la plac deslizante de la camera, la superficie de montaje de la plac deslizante de la cabeza y el espacio entre la plataforma y el Conjunto inferior.
PRECAUCION NO utilise produits de limpieza a base de disolventes o aceite, abrasivos ni cepillos metálicos para eliminar las acumulaciones de suciedad, ya que dañan las superficies protectoras. Utilice solamente produits de limpieza a base de detergente.
Si utilizes la unidad en exteriores en conditiones adversas, deben adoptar medidas especialas. Las salpicaduras de sal se deben eliminar con agua limpia lo antes possible. La arena y el polvo actuan como abrasivos y se deben eliminar con un cepillo semirrigido o con una aspiradora.
