| Produkttyp | Kameraplattform (Basisplatte) |
| Marke | Sachtler |
| Modell | Ace Base Plate |
| Kategorie | Foto-/Videozubehör |
| Gewicht | 0,55 kg (1,2 lb) |
| Höhe (eingefahren) | 4,8 cm |
| Höhe (ausgefahren) | 7,2 cm |
| Breite | 11,4 cm |
| Tiefe | 13,3 cm |
| Maximale Last | 6 kg (13,2 lb) |
| Hauptfunktionen | Befestigung und Ausbalancieren von Kameras, Höhenverstellung, Halterung für Stangen (Follow Focus, Matte Box) |
| Befestigung am Kopf | Über verschiebbare Kopfplatte (Schraube 1/4" oder 3/8") |
| Kamerabefestigung | Ace Gleitplatte mit 1/4"-Schraube und Verdrehsicherung |
| Höhenverstellung | Durch Klemme und Einstellknopf (Hub 4,8 bis 7,2 cm) |
| Stangenhalterung | 2 Stangen, vordere/hintere Aufnahmen, Befestigung durch Klemme |
| Ace Gleitplatte | Lieferung mit Ersatz-1/4"-Schraube und Aufbewahrungsfach |
| Sicherheit | Warnungen vor Fingerquetschung, obligatorische Plattenverriegelung |
| Wartung | Regelmäßige Reinigung mit weichem Tuch und mildem Reinigungsmittel |
| Reinigung | Keine Lösungsmittel, Scheuermittel oder Metallbürsten verwenden |
| Garantie | Erweiterte Garantie bei Produktregistrierung (Sachtler-Website) |
| Kundendienst | Örtliches Sachtler-Servicecenter (www.sachtler.com) |
| Stativkompatibilität | Geeignetes Stativ, das die Gesamtnutzlast trägt |
Häufig gestellte Fragen - Ace Base Plate Sachtler
Benutzerfragen zu Ace Base Plate Sachtler
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Foto-/Videozubehör kostenlos im PDF-Format! Finden Sie Ihr Handbuch Ace Base Plate - Sachtler und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Ace Base Plate von der Marke Sachtler.
BEDIENUNGSANLEITUNG Ace Base Plate Sachtler
Sicherheitshinweise. 12
Nutzung 12
Gewährleistung 12
Technische Daten. 12
Bedienelemente 13
Bedienung. 15
Montage der Ace Base Plate 15
Montage der Kamera 16
Installation der Rohre 17
Höheneinstellung der Ace Base Plate 18
Demontage der Ace Base Plate. 19
Abbau der Kamera. 19
Abnahme der Rohre. 20
Wartung. 20
Reinigung 20

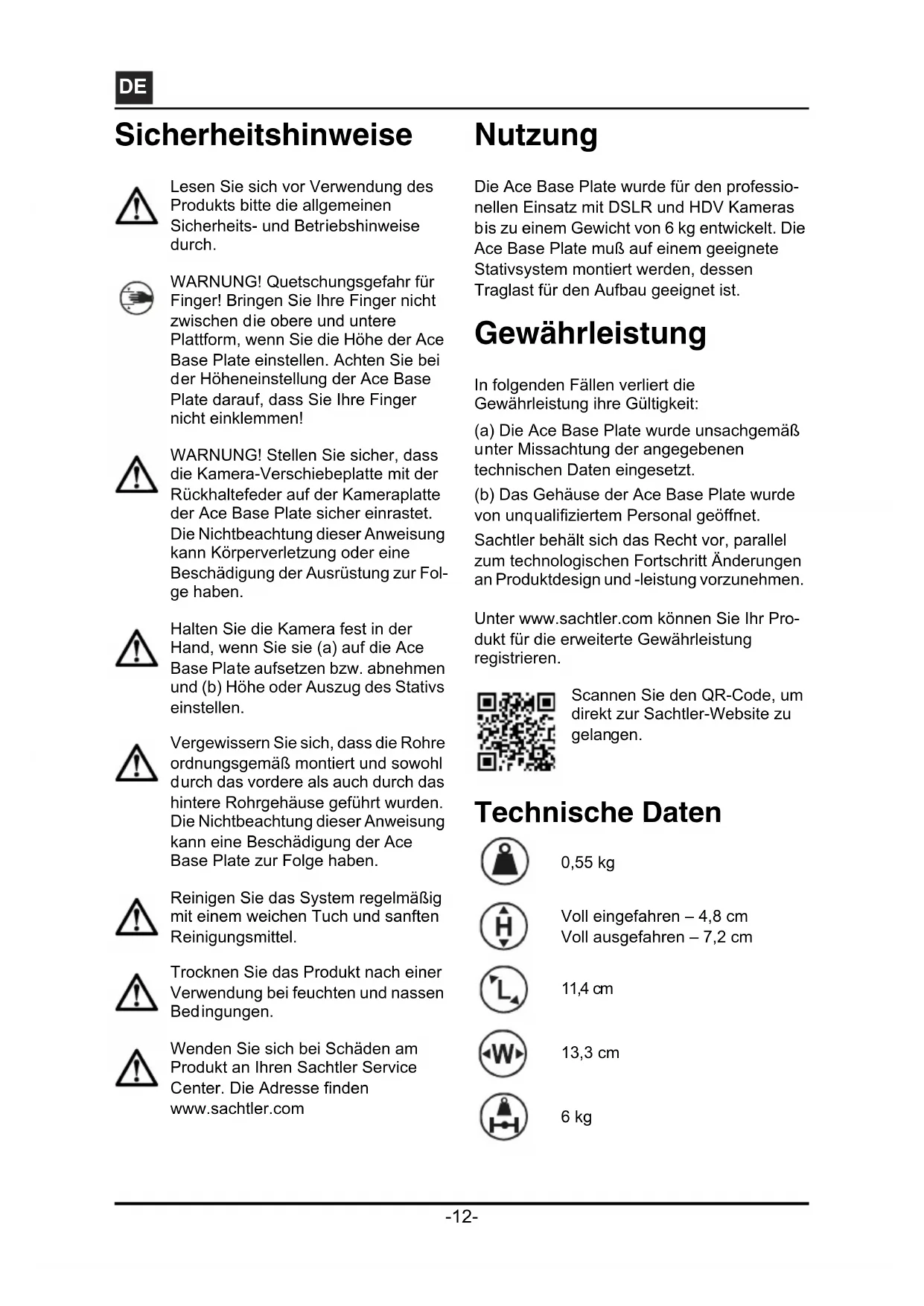

Sicherheitshinweise

Lesen Sie sich vor Verwendung des Produktsitte die allgemeinen Sicherheits- und Betriebshinweise durch.

WARNING! Quetschungsgefahr für Finger! Bringen Sie ihre Finger nicht zwischen die obere und andere Plattform, wenn Sie die Höhe der Ace Base Plate einstellen. Achten Sie bei der Hoheneinstellung der Ace Base Plate darauf, dass Sie ihre Finger nicht einkommen!

WARNING! Stellen Sie safer, dass die Kamera-Verschiebeplatte mit der Rückhaltefeder auf der Kameraplatte der Ace Base Plate safer einrastet. Die Nichtbeachtung dieser Anweisung kann Körperverletzung oder eine Beschädigung der Ausrüstung zur Folge haben.

Halten Sie die Kamera fest in der Hand, wenn Sie sie (a) auf die Ace Base Plate aufsetzen bzw. abnehmer und (b) Höhe oder Auszug des Stativs einstellen.

Vergewissern Sie sich, dass die Rohre ordnungsgemäß montiert und sowohl durch das vordere als auch durch das wichtere Rohrgehause gefuhrt wurden. Die Nichtbeachtung dieser Anweisung kann eine Beschädigung der Ace Base Plate zur Folge haben.

Reinigen Sie das System regelmäß mit einem weichen Tuch und sanften Reinigungsmittel.

Trocknen Sie das Produkt nach einer Verwendung bei feuchten und nassen Bedingungen.

Wenden Sie sich bei Schaden am Produkt an ihren Sachtler Service Center. Die Adresse finden www.sachtler.com
Nutzung
Die Ace Base Plate would be for den professionellen Einsatz mit DSLR und HDV Kameras bis zu einem Gewicht von 6 kg entwickelt. Die Ace Base Plate muß auf einem geeignete Stativsystem montiert werden, dessen Traglast für den Aufbau geeignet ist.
Gewährleistung
In folgenden Fällen verliert die Gewährleistung ihre Gültigkeit:
(a) Die Ace Base Plate wurde unsachgemäß unter Missachtung der angegebenen technischen Daten eingesetzt.
(b) Das Gehäuse der Ace Base Plate wurde von unqualifiziertem Personal geöffnet.
Sachtler besteht sich das Recht vor, parallel zum technologischen Fortschritt Änderungen an Produktdesign und -leistung vorzunehmen.
Unter www.sachtler.com konnen Sie Ihr Produkt für die erweiterte Gewährleistung registrierten.

Scannen Sie den QR-Code, um direkt zur Sachtler-Website zugelangen.
Technische Daten

0,55 kg

Voll eingefahren - 4,8 cm
Voll ausgefahren - 7,2 cm

11,4 cm

13,3 cm

6 kg
Bedienelemente
Die Ace Base Plate wurde für die professionelle Verwendung mit DSLR und HDV Kameras entwickelt.

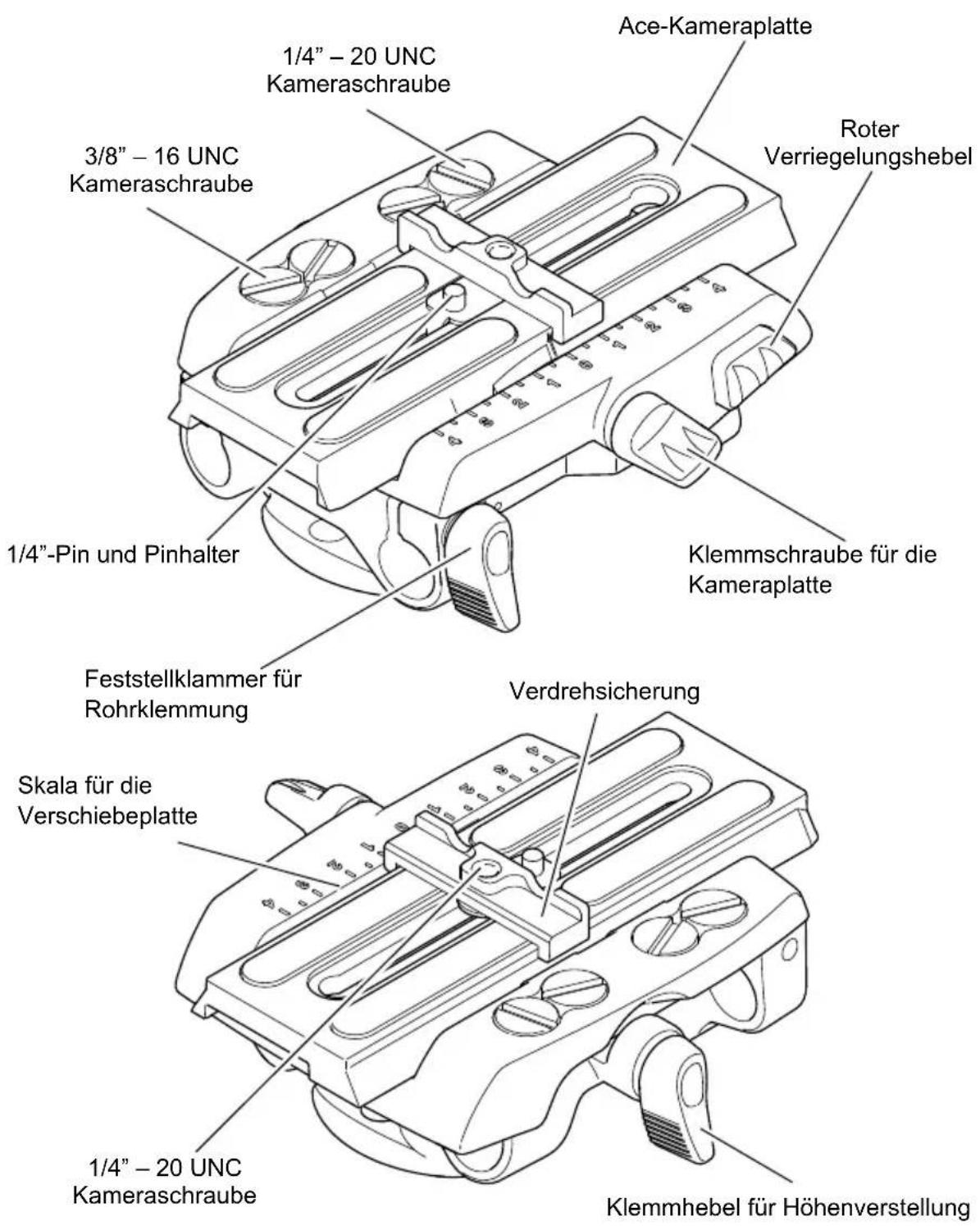

Abb.1 Bedienelemente
Klemmschraube für die Kameraplatte
Die Kameraplatte kann bedarfsgerecht in jeder beliebigen Position auf der Ace Base Plate gesichert werden. Die Klemmschraube zur Befestigung der Kameraplatte befindet sich auf der linken Seite der Ace Base Plate.
Verriegelungshebel
Durch Drücken des roten Verriegelungshebel kann die Ace Kameraplatte von der Ace Base Plate abgenommen werden. Der Verriegelungshebel befindet sich auf der linken Seite der Ace Base Plate.
Befestigungselemente für die Kameraplate
Die Kameraplatte wird an der Unterseite der Ace Base Plate mithilfe von 1/4-Zolloder 3/8-Zoll-Kameraschrauben angebracht.
Rohrklemmung
An der Ace Base Plate konnen Rohre (x2) befestigt und bedarfsgerecht positioniert werden. Die Rohre werden in das Rohrgehause eingefuhrt und mithilfe der Rohrklemmung vorn an der linken Seite der Ace Base Plate befestigt.
Klemmhebel für die Höhenverstellung
Die Kamerahöhe kann durch Anheiten bzw. Absenken der oberen Plattform der Ace Base Plate angepasst werden. Sobald sich die Kamera auf der richtigen Höhe befindet, lässt sich die Ace Base Plate mithilfe des Klemmhebels für die Höhenverstellung sichere in ihrer Position verankern. Der Klemmhebel für die Höhenverstellung befindet sich an der rechten Seite der Ace Base Plate.
Kameramontage
Die Kamera wird mit der Ace Base Plate über die Ace Kameraplatte verbunden, die an der Kamera angebracht, von der Rückseite der Plattform her eingesetzt und mithilfe der Klemmschraube für die Kameraplatte sicher befestigt wird.
Die Ace Kameraplatte wird mit einer 1/4-Zoll-Kameraschraube, einem Pin und einer DSLR-Verdrehsicherung gefelert. Die Verdrehsicherung verhindiert eineSECTIONliche Verdrehung der Spiegelreflexkamera. Darüber hinaus sind zwei Ersatzkameraschrauben in der Parkposition an der Unterseite der Ace Base Plate Platform verfügbar.
HINWEIS: Für eine Kameras, einschließlich der DSLR-Modelle, ist der Pin nicht erforderlich. Entfern den Sie die 1/4-Zoll-Kameraschraube, um den Pinhalter zu losen.
Bedienung
Montage der Ace Base Plate
Für die Montage der Ace Base Plate auf dem Fluidkopf ist eine Kameraplatte erforderlich. Die Kameraplatte kann je nach Kamera mithilfe der mitgelieferten Schrauben und des Pins angebracht werden.
Gehen Sie zur Montage der Ace Base Plate auf dem Fluidkopf vor wie folgt (siehe Abb. 2):

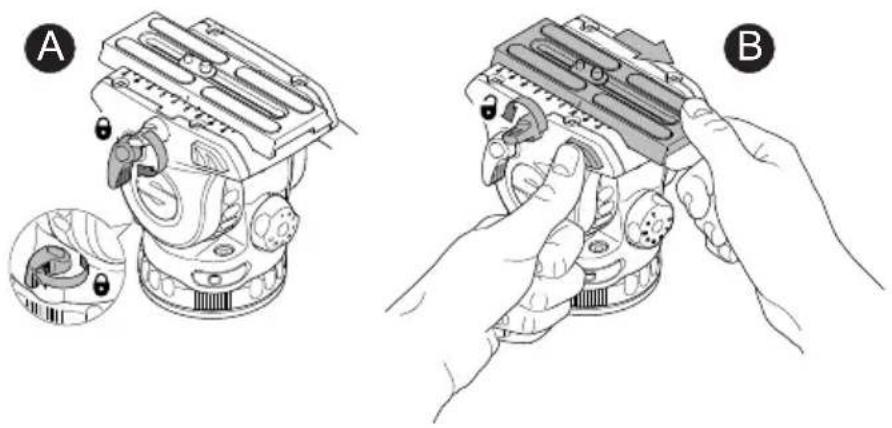

Vergewissern Sie sich, dass die Fluidkopf-Plattform horizontal ausgerichtet ist, undziehen Sie dann die horizontale und vertikale Bremsen [A] an.
Lösen Sie die Klemmschraube der Fluidkopf-Plattform. Drücken Sie den roten Entriegelungsknopf [B] undziehen Sie gleichzeitig die Ace Kameraplatte zur Rückseite des Fluidkopfes.

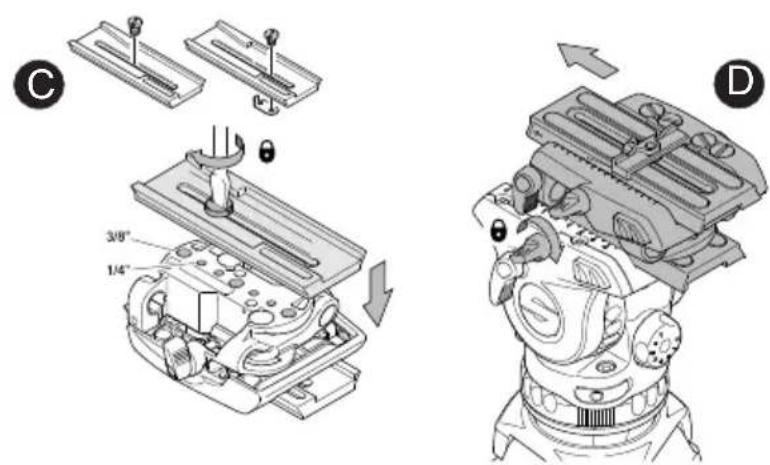

Befestigen Sie die Ace Kameraplatte an der Ace Base Plate mithilfe der mitgelieferten Kameraschrauben und des Pins. Ersatzkameraschrauben können unter der Plattform aufbewahrt werden [C].
Senken Sie die Ace Base Plate auf die Rückseite des Stativkopfes ab und führen Sie die Platte in die Gleitschiene auf der Plattform ein. Stellen Sie damit sicher, dass der Verriegelungshebel für den Gleitmechanismus safer in seiner Position einrastet [D].
Stabilisieren Sie die Ace Base Plate und drehen Sie die Klemmschraube der Kameraplatte im Uhrzeigersinn fest, um die Ace Base Plate safer in ihrer Position zu verankern [D].


Abb. 2 Montage der Ace Base Plate
Montage der Kamera
Die Ace Base Plate wird mit einer Kameraplatte gefeliefert, die mithilfe einer Befestigungsbaugruppe aus 1/4-Zoll-Schraube und Pin angebracht werden kann. Falls erforderlich, kann die 3/8-Zoll-Schraube aus der Parkposition verwendet werden.
Gehen Sie zur Montage der Kamera auf der Ace Base Plate vor wie folgt (siehe Abb. 3):

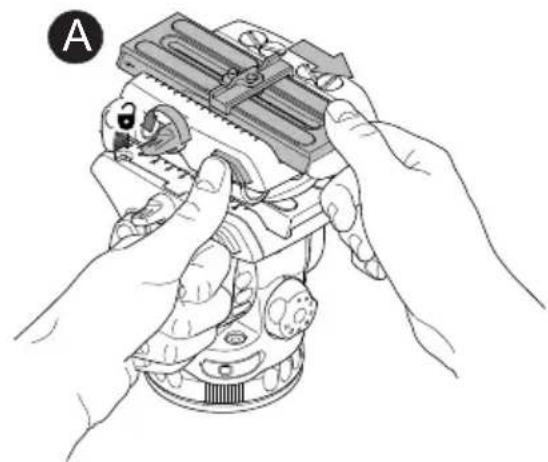

Lösen Sie die Klemmschraube der Kameraplatte. Drücken Sie den roten Verriegelungshebel [A] undziehen Sie gleichzeitig die Ace Kameraplatte nach hinten aus der Kameraplattform.
Befestigen Sie die Ace Kameraplatte an der Kamera [B].
Vergewissern Sie sich, dass die Fluidkopf Plattform horizontal ausgerichtet ist, und schlieben Sie die horizontale und vertikale Bremsen.

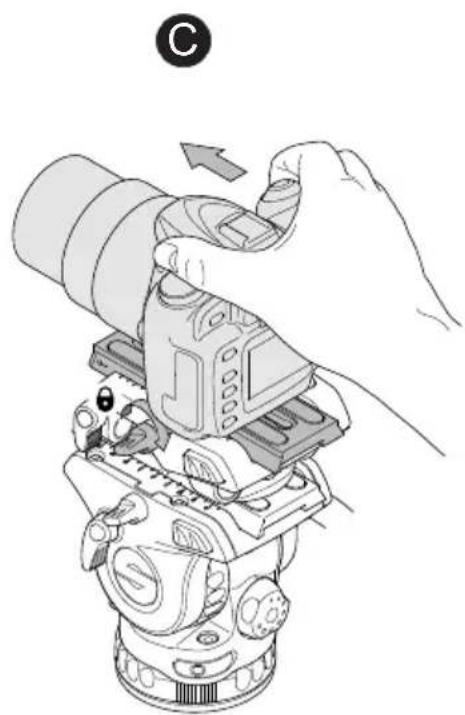

Halten Sie die Kamera mit einer Hand. Schieber den Sie die Kameraplatte in die Kameraplattform. Beachten Sie die angegebene Pfeilrichtung. Schieber den sie nach vorn, bis die Sperrtaste die Kameraplatte sichert. [C].
Klemmen Sie die Kameraplatte nach dem Einstellen der Kamerabalance fest, indem Sie die Klemmschraube im Uhrzeigersinn drehen [C].



Abb. 3 Montage der Kamera
Installation der Rohre
An der Ace Base Plate konnen zwei Rohre montiert werden, um nach Bedarf einen Ace Follow Focus und eine Ace Matte Box zu befestigen.
Gehen Sie zur Installation der Rohre auf der Ace Base Plate vor wie folgt (siehe Abb. 4):
Führn Sie ein Ende der Rohre in das Rohrgehäuse vorn an der linken Seite der Ace Base Plate ein und schiben Sie das Rohr durch das Rohrgehäuse, bis sie an der Rückseite der Ace Base Plate Herausragt [A].
Passen Sie die Position der Rohre bedarfsgerecht an und sichern Sie die Rohre mithilfe der zugehörigen Rohrklemme [B] in ihrer Position.

Abb. 4 Installation der Rohre
Höheneinstellung der Ace Base Plate
Gehen Sie zur Einstellung der Höhe der Ace Base Plate vor wie folgt (siehe Abb. 5):

WARNING! Quetschungsgefahr für Finger! Bringen Sie ihre Finger nicht zwischen die obere und andere Plattform, wenn Sie die Höhe der Ace Base Plate einstellen. Achten Sie bei der Hoheneinstellung der Ace Base Plate daraufuf, dass Sie ihre Finger nicht einkommen!

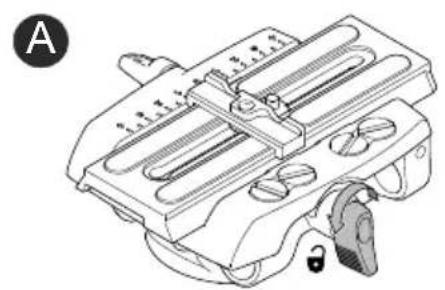

Drehen Sie den Klemmhebel für die Höhenverstellung gegen den Uhrzeigersinn, um die Plattform zu losen [A].

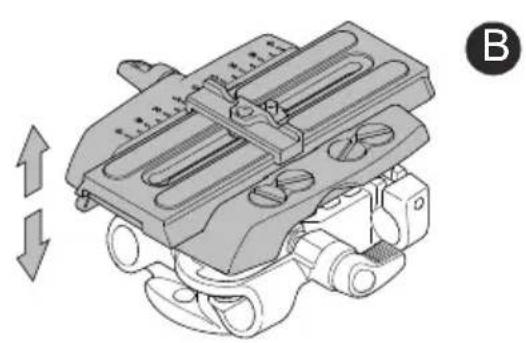

Stellen Sie die Plattform der Ace Base Plate auf die gewünschte Höhe ein und halten Sie sie dann in ihrer Position [B].

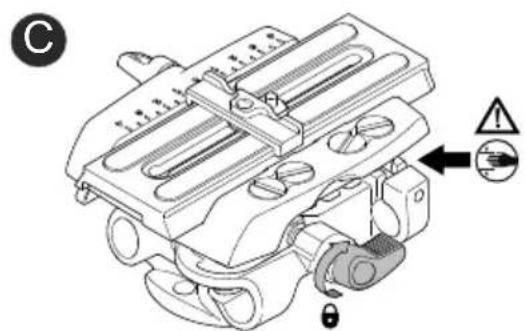

Drehen Sie den Klemmhebel für die Höhenverstellung im Uhrzeigersinn, um die Plattform sicher zu befestigen [C].



Abb. 5 Höheneinstellung der Ace Base Plate
Demontage der Ace Base Plate
Gehen Sie zur Demontage vom Fluidkopf wie folgt vor (siehe Abb. 2):
Vergewissern Sie sich, dass die Fluidkopf-Plattform horizontal ausgerichtet ist, und schlieben Sie dann die vertikale und horizontale Bremse [A].
Lösen Sie die Klemmung der Kameraplatte. Drücken Sie den roten Verriegelungshebel, während Sie die Ace Base Plate zur Rückseite des Fluidkopfes schiben. Halten Sie die Kamera fest in der Hand.
Lösen Sie die Kameraschrauben von der Ace Base Plate und nehmen Sie dann die Kameraplatte ab.
Abbau der Kamera
Gehen Sie zum Abbau der Kamera von der Ace Base Plate vor wie folgt (siehe Abb. 6):
Vergewissern Sie sich, dass die Fluidkopf-Plattform horizontal ausgerichtet ist, und schlieben Sie dann die vertikale und horizontale Bremse.
Lösen Sie die Klemmung der Kameraplatte. Drücken Sie den roten Verriegelungshebel, während Sie die Kamera zur Rückseite der Ace Base Plateziehen.
Lösen Sie die Kameraschrauben, mit denen die Kamera an der Kameraplatte befestigt ist.

Abb. 6 Abbau der Kamera
Abnahme der Rohre
Stellen Sie sicher, dass die Ace Matte Box und dur Ace Follow Focus – sofern zutreffend – bereits abgenommen wurden.
Gehen Sie zur Abnahme der Rohre von der Ace Base Plate vor wie folgt (siehe Abb. 4):
Drehen Sie den Klemmhebel der Rohrklemmung gegen den Uhrzeigersinn, um die Rohre zu losen [A].
Ziehen Sie die Rohre hereaus von der Ace Base Plate weg aus dem Rohrgehause heraus [A].
Wartung
Reinigung
Bei Gebrauch in geschlossenen Räumen genegt ein regelmäßiges Abwischen mit einem fusselfreien Tuch. Schmutz, der sich während der Lagerung angesammelt hat, kann mit einer mittelweichen Bürste oder einem Staubsauger entfernt werden. Besondere Aufmerksamkeit sollte darauf der Montagefläche der Kameraplatte, der Montagefläche des Fluidkopfes und dem Zwischenraum zwischen Plattform und darunter liegender Baugruppe gewidmet werden.
VORSICHT! Verwenden Sie zum Entfernen von Schmutzablagerungen KEINE Reinigungsmittel auf Lösungsmittel- oder Ölbasis sowie keine Scheuermittel oder Drahtbürsten, da die Schutzflächen dadurch beschädigt werden konnten. Verwenden Sie nur milde Reinigungsmittel mit Seite.
Wenn Sie die Ausrüstung unter widrigen Außenbedingungen verwenden, ist besondere Pflege erforderlich. Salzwasser-Rückstände sollen baldmöglichst mit klarem Wasser abgewaschen werden. Sand und Schmutz wirken wie Schmirgel und sollen mit einer mittelweichen Bürste oder einem Staubsauger halten.
