| 产品类型 | 摄像机平台（底座板） |
| 品牌 | Sachtler |
| 型号 | Ace Base Plate |
| 类别 | 摄影/摄像配件 |
| 重量 | 0.55 千克 (1.2 磅) |
| 高度（收缩） | 4.8 厘米 |
| 高度（展开） | 7.2 厘米 |
| 宽度 | 11.4 厘米 |
| 深度 | 13.3 厘米 |
| 最大载荷 | 6 千克 (13.2 磅) |
| 主要功能 | 摄像机的固定与平衡、高度调节、支撑杆（跟焦器、遮光斗） |
| 云台固定 | 通过云台滑动板（1/4"或3/8"螺丝） |
| 摄像机固定 | Ace 滑动板，带1/4"螺丝和防扭转装置 |
| 高度调节 | 通过夹具和调节按钮（行程4.8至7.2厘米） |
| 支撑杆 | 2根杆，前/后安装位，夹具固定 |
| Ace 滑动板 | 附带备用1/4"螺丝和储物仓 |
| 安全 | 防止夹手警告，必须锁定滑动板 |
| 维护 | 定期用软布和非腐蚀性清洁剂清洁 |
| 清洁 | 请勿使用溶剂、研磨剂或金属刷 |
| 保修 | 产品注册后享受延长保修（Sachtler官网） |
| 售后服务 | 当地Sachtler维修中心（www.sachtler.com） |
| 三脚架兼容性 | 适用的三脚架需能承受总有效载荷 |
常见问题 - Ace Base Plate Sachtler
用户关于以下问题的提问 Ace Base Plate Sachtler
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 摄影/视频配件 免费PDF格式！查找您的手册 Ace Base Plate - Sachtler 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Ace Base Plate 品牌 Sachtler.
用户手册 Ace Base Plate Sachtler
安全指导 52
使用 52
保修 52
技术规格 52
操作元件 53
操作 55
安装 Ace Base Plate 55
安装摄像机 56
安装支撑杆 57
Ace Base Plate 高度调整 58
拆卸 Ace Base Plate 59
拆卸摄像机 59
拆卸支撑杆 60
60
清洁 60

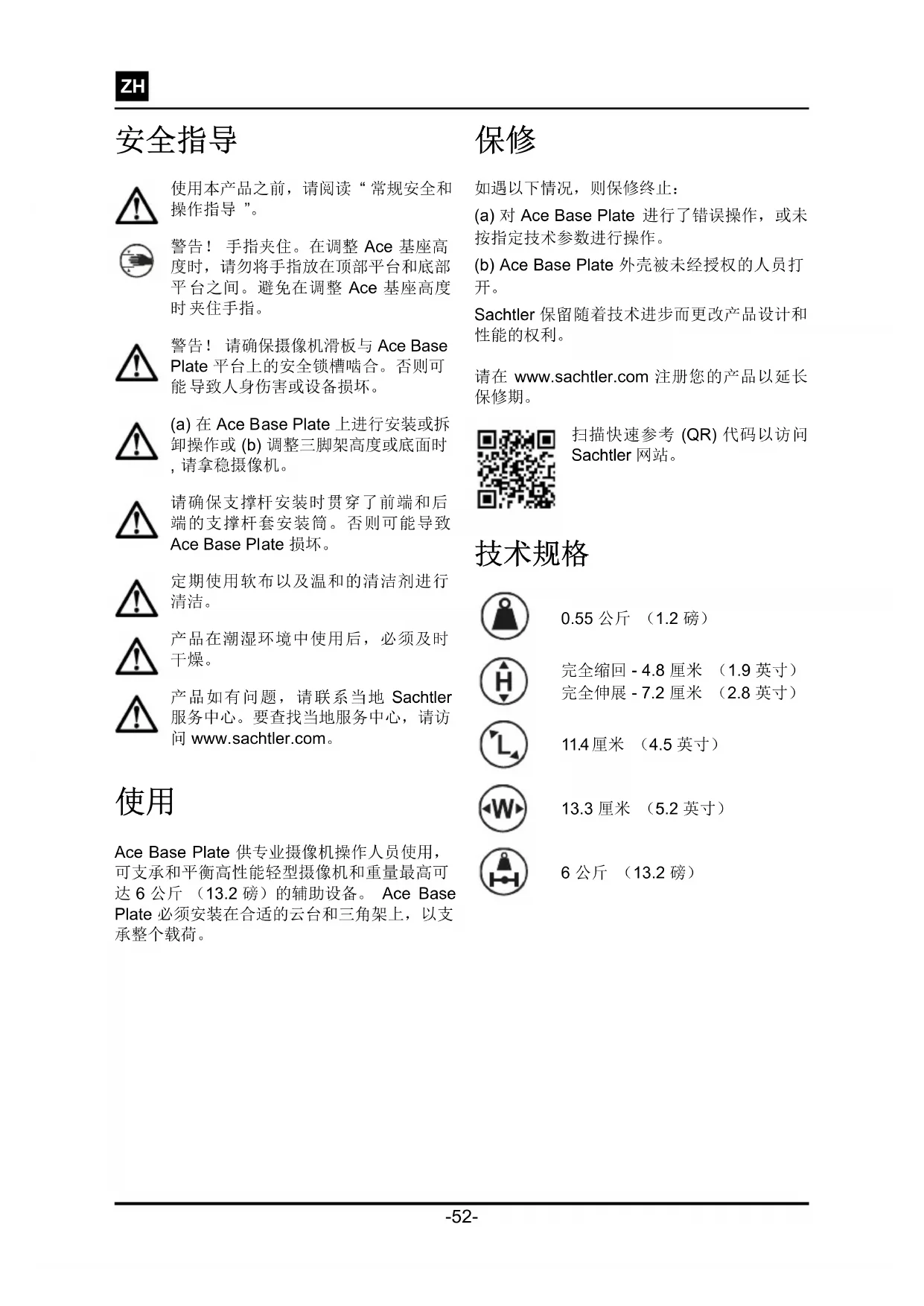

安全指导
使用本产品之前，请阅读“常规安全和操作指导”。
警告！手指夹住。在调整Ace基座高度时，请勿将手指放在顶部平台和底部平台之间。避免在调整Ace基座高度时夹住手指。
警告！请确保摄像机滑板与Ace Base Plate平台上的安全锁槽啮合。否则可能导致人身伤害或设备损坏。
(a) 在 Ace Base Plate 上进行安装或拆卸操作或 (b) 调整三脚架高度或底面时，请拿稳摄像机。
请确保支撑杆安装时贯穿了前端和后端的支撑杆套安装筒。否则可能导致Ace Base Plate 损坏。
定期使用软布以及温和的清洁剂进行清洁。
产品在潮湿环境中使用后，必须及时干燥。
产品如有问题，请联系当地Sachtler服务中心。要查找当地服务中心，请访问www.sachtler.com。
使用
AceBasePlate供专业摄像机操作人员使用，可支承和平衡高性能轻型摄像机和重量最高可达6公斤（13.2磅）的辅助设备。AceBasePlate必须安装在合适的云台和三角架上，以支承整个载荷。
保修
如遇以下情况，则保修终止：
(a) 对 Ace Base Plate 进行了错误操作，或未按指定技术参数进行操作。
(b) Ace Base Plate 外壳被未经授权的人员打开。
Sachtler保留随着技术进步而更改产品设计和性能的权利。
请在www.sachtler.com注册您的产品以延长保修期。
扫描快速参考 (QR) 代码以访问Sachtler 网站。
技术规格
0.55公斤 (1.2磅)
完全缩回-4.8厘米 (1.9英寸) 完全伸展-7.2厘米 (2.8英寸)
11.4厘米 (4.5英寸)
13.3 厘米 (5.2 英寸)
6公斤 (13.2磅)
操作元件
Ace Base Plate的设计目的是支撑一系列专业数字视频摄像机和支杆配件。Ace Base Plate具有可调节的摄像机滑板锁紧螺丝、云台滑板安装点、支撑杆安装套筒，且平台高度可以调节。
图1操作元件
摄像机滑板锁紧螺丝
利用Ace Base Plate可将摄像机滑板锁定在任何选定位置。摄像机滑板锁紧螺丝位于Ace Base Plate左侧。
滑板释放按钮
按下红色的滑板释放按钮时，可将Ace滑板从Ace Base Plate上卸下。滑板释放按钮位于Ace Base Plate尾部左侧。
云台滑板的安装
使用1/4英寸或3/8英寸摄像机固定螺丝将云台滑板固定在AceBasePlate的底面。
支撑杆锁紧旋钮
利用AceBasePlate可以根据需要安装和调整支杆(x2)。支撑杆安装在支撑杆安装套筒中，并用支撑杆锁紧旋钮锁定，支撑杆锁紧钮位于AceBasePlate前部左侧。
摄像机高度调整钮
可通过抬升或降低Ace Base Plate的顶部平台来调整摄像机高度。当摄像机调整到所需高度时，可使用摄像机高度调整钮将Ace Base Plate固定到位。摄像机高度调整钮位于Ace Base Plate右侧。
摄像机安装
摄像机使用Ace滑板安装在AceBasePlate上，固定销和摄像机固定在一起，然后从平台后端装入，并使用摄像机滑板锁紧螺丝固定到位。
Ace滑板附带1/4英寸摄像机固定螺丝、销和数码单反相机(DSLR)防扭块。防扭块可防止数码单反相机在安装时两侧扭动。此外，Ace滑板底面的螺丝贮存位置还有两个备用摄像机螺丝。
注：有些摄像机（包括DSLR）不需要固定销。请拆卸1/4英寸摄像机固定螺丝以释放销托板。
操作
安装AceBasePlate
要将 Ace Base Plate 安装在云台上，必须使用滑板。该滑板可以使用附带的螺丝固定销进行安装，具体取决于摄像机固定方式。
确认云台工作平台是水平的，并锁紧水平和垂直制动旋钮[A]。
松开滑板锁紧螺丝。按住红色释放按钮的同时，将Ae滑板向液压云台的后端平拉[B]。
使用附带的摄像机螺丝和固定销，将 Ace 滑板安装在 Ace Base Plate 上。备用的摄像机螺丝可以存放在平台下方 [C]。
将 Ace Base Plate 降低到云台后端，并将其滑入平台内的轨道中，同时确保滑动锁定释放按钮卡入到位 [D]。
固定 Ace Base Plate，并沿顺时针方向旋紧滑板锁定钮，以便将 Ace Base Plate 固定到位 [D]。
图2安装AceBasePlate
安装摄像机
Ace Base Plate 附带有一个摄像机滑板，该滑板可使用 1/4 英寸螺丝和销配件安装。如果需要，可以使用位于备件贮存位置的 3/8 英寸螺丝。
将摄像机安装到 Ace Base Plate 上（参见图3）：
松开滑板锁紧螺丝。按住红色释放按钮的同时，将 Ace 滑板向 Ace Base Plate 的后端平拉 [A]。
将 Ace 滑板安装到摄像机上 [B]。
确认云台工作平台是水平的，并锁紧水平和垂直制动旋钮。
将摄像机降低到 Ace Base Plate 平台后端的轨道，并将其滑入平台内的轨道中，同时确保滑动锁定释放按钮卡入到位 [C]。
固定摄像机，并沿顺时针方向旋转摄像机滑板锁定钮，以便将摄像机固定到位[C]。
图3安装摄像机
安装支撑杆
可将两根支撑杆安装到 Ace Base Plate 上，以便根据需要安装 Ace Follow Focus 或 Ace Matte Box 斗。
将支撑杆安装到AceBasePlate（参见图4）：
将支撑杆的一端插入位于Ace Base Plate前端左侧的支撑杆装套筒中，继续滑入，直至从Ace Base Plate后端的支撑杆安装套筒穿出[A]。
将支撑杆调整到所需位置，并用支撑杆锁紧旋钮固定[B]。
图4支撑杆安装
Ace Base Plate 高度调整
调整AceBasePlate高度（参见图5）：
警告！手指夹住。在调整 Ace Base Plate 高度时，请勿将手指放在顶部平台和底部平台之间。避免在调整 Ace Base Plate 高度时夹住手指。
沿逆时针方向旋转高度调整旋钮以松开平台[A]。
将 Ace Base Plate 平台调整到所需高度并保持住 [B]。
沿顺时针方向旋转高度调整旋钮以固定平台[C]。
图5 AceBasePlate高度调整
拆卸 Ace Base Plate
将 Ace Base Plate 从云台卸下（参见图2）：
确认云台工作平台是水平的，并锁紧水平和垂直制动旋钮。
松开滑板锁紧螺丝。按住红色释放按钮的同时，将Ae滑板向液压云台的后端平拉[B]。
在握紧摄像机的同时，将AceBasePlate向平台后端滑动，使其脱离云台。
松开Ace滑板上的摄像机螺丝，然后将滑板从AceBasePlate卸下。
拆卸摄像机
将摄像机从AceBasePlate上卸下（参见图6）：
确认云台工作平台是水平的，并锁紧水平和垂直制动旋钮。
松开滑板锁紧螺丝。按住红色释放按钮的同时，将滑板向液压云台的后端平拉。
将摄影机向平台后端滑动，使其脱离 Ace Base Plate。
松开将 Ace 滑板和摄像机固定在一起的螺丝。将 Ace 滑板从摄像机卸下。
图6拆卸摄像机
拆卸支撑杆
确认Ace Matte Box斗和Ace Follow Focus（如果安装）已从支撑杆上卸下。
将支撑杆从AceBasePlate卸下（参见图4）：
沿逆时针方向旋转支撑杆锁紧旋钮以松开支撑杆 [A]。
将支撑杆从支撑杆安装套筒滑出，并从Ace Base Plate取下[A]。
维护
清洁
室内使用时，唯一需要的清洁手段是用无绒布定期擦拭。贮存期间的积尘应使用半硬刷子或真空吸尘器进行清洁。应特别注意摄像机滑板安装表面、云台滑板安装表面以及平台和底部配件之间的空隙。
注意！请勿使用溶剂或油基清洁剂、磨蚀性物品或钢丝刷来清洁积尘，因为它们可能损坏保护表面。只能使用基于洗涤剂的清洁剂。
如果在条件恶劣的室外使用，则需要特别注意。盐沫应尽早使用清洁的淡水冲洗。沙子和灰尘有磨损作用，应使用半硬刷子或真空吸尘器进行清洁。
