Black Truck - Pédale d'effets musicale Mooer - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Non spécifiées
Utilisation	Pédale d'effets pour guitare, permettant de personnaliser le son.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des câbles. Nettoyer avec un chiffon doux.
Sécurité	Éviter l'humidité et les températures extrêmes. Ne pas exposer à des chocs violents.
Informations générales	Compatible avec la plupart des guitares électriques. Alimenté par adaptateur secteur ou piles.

FOIRE AUX QUESTIONS - Black Truck Mooer

Qu'est-ce que le Mooer Black Truck ?

Le Mooer Black Truck est un multi-effets compact pour guitaristes, offrant une variété d'effets et d'options de modulation.

Comment installer le Mooer Black Truck ?

Pour installer le Mooer Black Truck, branchez-le à votre guitare et à votre ampli à l'aide de câbles audio. Assurez-vous que l'appareil est alimenté avant de l'utiliser.

Comment régler les effets sur le Mooer Black Truck ?

Utilisez les boutons de contrôle sur le panneau supérieur pour ajuster les paramètres des effets selon vos préférences. Consultez le manuel pour des instructions détaillées sur chaque effet.

Le Mooer Black Truck fonctionne-t-il avec des pédales supplémentaires ?

Oui, le Mooer Black Truck peut être utilisé avec d'autres pédales d'effets. Assurez-vous de respecter l'ordre de connexion pour obtenir le meilleur son.

Que faire si le Mooer Black Truck ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté et que l'adaptateur secteur ou les piles sont en bon état. Si le problème persiste, contactez le service client.

Comment mettre à jour le firmware du Mooer Black Truck ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site Web de Mooer et suivez les instructions fournies dans le manuel.

Puis-je sauvegarder mes réglages sur le Mooer Black Truck ?

Oui, le Mooer Black Truck permet de sauvegarder vos réglages. Consultez le manuel pour savoir comment enregistrer et rappeler vos presets.

Le Mooer Black Truck est-il compatible avec les systèmes de commande MIDI ?

Oui, le Mooer Black Truck est compatible avec les systèmes de commande MIDI, ce qui vous permet de contrôler certains paramètres à distance.

Comment résoudre les problèmes de son déformé avec le Mooer Black Truck ?

Vérifiez vos connexions et assurez-vous que les niveaux de gain ne sont pas trop élevés. Testez également avec d'autres câbles pour éliminer les problèmes de matériel.

Où puis-je trouver le manuel d'utilisation du Mooer Black Truck ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de Mooer dans la section de support ou de produits.

MODE D'EMPLOI Black Truck Mooer

Alimentation

Assurez-vous que l'adaptateur secteur utilisé correspond au voltage de la pédale. N'utilisez qu'un adaptateur secteur pour fournissant une tension CA de 9V 1A. Débranchez l'adaptateur lorsque vous utilisez l'estimation est terminée et par temps orageux.

Connexions

Maintenir le courant coupé lorsqu'on se installe ou déinstalle l'équipement de façon à prévenir les dysfonctionnements ou les dommages vis-à-vis d'autres matériels. De même, assurez-vous d'avoir débranché tout câble de connexion et d'alimentation avant de bouger votre appareil.

Utilisation

N’appliquez pas une force excessive sur le switch et les contrôles. Ne laissez aucun papier, métal ou autre objet à l’intérieur de l’appareil. Prenez soin de ne pas faire tomber, de ne pas chocoer, de ne pas appliquer de trop fortes pressions sur toute apparuee.

Nettoyage

Nettoyez avec un tissu doux et sec. Si nécessaire, humidifiez légèrement ce tissu. N'utilisez ni nettoyant abrasif, ni alcool de nettoyage, ni solvants, ni cire, ni tissu imbibé de produits chimiques.

Interférences avec d'autres appareils électriques

Place à proximité d'une radio ou d'un téléviseur, votre appareil peut créer des interférences de réception. Utilisez-le à une belle distance de toute télévision ou radio.

Exposition

Pour éviter toute déformation, décoration ou autre dommage important, ne soumettez pas votre matériel aux conditions suivantes:

• Rayons directs du soleil - Champs magnétiques - Fortes vibrations et chocs - Source de chaleur
• Températures extrêmes - Humidité extreme ou moisissures
• Poussière excessive ou endroit insalubre

Certification FCC

Cet article répond aux recommandations de l'article 15 du FCC Rules. L'utilisation est assurée aux deux conditions suivantes : - L'appareil ne peut pas causer des interférences engendrant un risque de blessure - L'appareil peut être soumis à des interférences, incluant des interférences pouvant générer des actions non-désirées.

Le Black Truck combine 6 pédales d'effet, un accordeur haute précision, une boucle d'effet et un switch loop. Tous sont regroupés sur un unique support facile à transporter. Même s'il est incroyablement versatile et utilisé pour tout type de musique, le Black Truck a été conçu principalement pour les musiciens de Hard Rock et de Heavy Metal. Avec ces éléments à l'esprit, nous avons sélectionné les pédales analogues les plus célèbres des Micro Series MOOER parmi les compresseurs, les overdrives et les equalizer.

Un nouveau semblant d'ampli overdrive analog a été développé spécialement pour ce produit, qui couvre un large spectre de tonalité et une large palette de gain.

Ces pédales sont complétées par une pédale de modulation et un module digital ambient appelé « Space ». Ce dernier est un delay digital et une reverb Stereo. Ces deux modules digitaux sont contrôlés intégrallement au pied grâce au tap tempo intégré.

Suite à de nombreux retours sur le Red Truck, nous avons ajouté un volume indépendant à la sortie cab sim, pour qu'il puisse être simultanément utilisé avec les principales sorties.

• Pédale d'effet 6 en 1. Compresseur, overdrive, distorsion, EQ, modulation et Delay/Reverb
• Contrôles complets pour chaque effet
• Accordeur pour guitare précis inclus Synchronisation au tap tempo Boucle d'effet intégrée pour connecter des pédales externes ou utiliser la méthode des 4 cables avec son ampli pour le chainage des effets Sortie stéréo Sortie dédiée avec simulateur d'ampli pour connexion à une table de mixage, un ordinateur ou un casque audio. Mallette de transport incluse

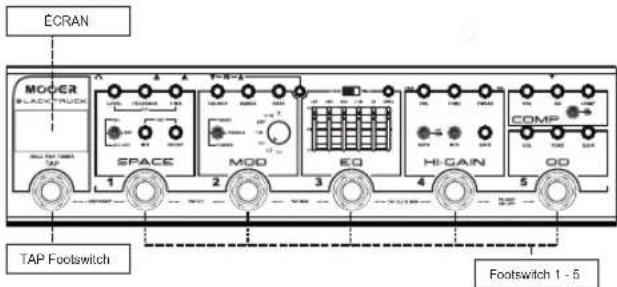

Façade de l'appareil

TAP- Appuyez plusieurs fois pour le tap tempo. Appuyez longuement pour enclencher l'accordéur.

Footswitch 1- SPACE (Delay/Reverb) on/off en mode LIVE Preset 1 en PRESET mode

Footswitch 2- MOD on/off en mode LIVE. Preset 2 en PRESET mode

Footswitch 3- EQ on/off en mode LIVE. Preset 3 en PRESET mode

Footswitch 4-HI GAIN (Distortion) on/off en mode LIVE. Preset 4 en PRESET mode

Footswitch 5-OD on/off en mode LIVE. Preset 5 en PRESET mode

ÉCRAN - Affiche le mode en cours du Black Truck. Affiche l'écran de l'accordéon lorsqu'il est enclenché.

Utilisation

Black Truck a deux modes d'utilisation : mode LIVE et mode PRESET. Pour passer d'un mode à l'autre, appuyez simultanément et relâchez TAP et FOOTSWITCH 1.

Mode live

Dans ce mode, Black Truck s'utilise comme un pedalboard traditionnel. Chaque footswitch agit comme un bouton on/off sur son effet respectif. L'écran affichera < L > en mode LIVE.

Mode préréglé

Dans ce mode, Black Truck s'utilise comme un pedalboard de boucle d'effet. Chaque footswitch enclenche un preset de combinaison d'effet on/off. L'écran affichera < P> en mode PRESET.

Pour créer un preset:

1. Assurez-vous que le Black Truck est en mode LIVE.
2. Activez le module d'effet que vous pouvez utiliser en preset.
3. Appuyez et maintenez le footswitch où vous voulez sauvegarder le preset que vous utiliserez en mode PRESET.
4. La LED du footswitch clignotera 5 fois pour confirmer que le preset a été enregistré.
5. Après avoir enregistré vos presets, mettez le Black Truck en mode PRESET et appuyez sur les footswitch 1 à 5 pour enchainer vos presets.

Modules d'effet. Les paramètres d'effet ne peuvent pas et ne s'appliquent sur les presets. Ces modules n'appliquent que la fonction on/off.

Modules d'effet

Black Truck propose 6 styles d'effets stompbox et un accordeur précis inclus.

1. COMP: Basée sur l'une des pédales MOER les plus populaires. Le Yellow Comp est un compresseur analogue, pouvant offrir tout type de compression : de subtile et transparente, à écrasée et éclatante.

ON/OFF: Interrupteur de l'effet COMP sur on/off

VOL: Ajuste le niveau de sortie après la compression. C'est très utile pour compenser la baisse du volume périphérique ou même pour utiliser le compresseur comme boost.

EQ: Ajuste la tonalité globale du compresseur. Dans le sens des aiguilles d'une montre, le son est brillant, à l'inverse il devient plus grave.

COMP: Il ajuste simultanément le ratio de compression

1. OD: C'est un circuit de Green Mile modifié. Le Drive est un overdrive analogue chaud et naturel avec un pic distinctif dans les mediums. À haut gain, il est capable d'émuler les amplis vintages poussés au maximum. À gain plus bas, il est parfait pour pousser le module HI-GAIN pendant les solos ou comme boost chaud.

VOLUME: Ajuste le niveau de sortie de l'effet.

GAIN: Ajuste la présence de l'overdrive.

TONE: Ajuste l'EQ. Dans le sens des aiguilles d'une montre, l'effet sera plus clair. Dans le sens inverse, sera plus grave.

1. HI-GAIN: Conçu exclusivement pour le Black Truck, ce circuit de distorsion analogique offre un ampli à haut gain comme distorsion, ce qui est idéal pour tous les besoins de sons hard rock ou métal.

VOL: Ajuste le niveau de sortie de l'effet. TONE: Ajuste les fréquences aigües et mediums. Dans le sens des aiguilles, le son est plus mordant et brillant. À l'inverse, il est plus chaud et a plus de medium. TWEAK: Ajuste les fréquences basses. Dans le sens des aiguilles, il est plus serré et une réponse plus concentrée sur les basses. À l'inverse, il a des basses plus épaisses ou chaudes. GATE: Noise gate on/off pour réduire les bruits parasites à haut gain MID: Boosts et sculpte les mediums

1. EQ: Equalizer analogue basé sur le Graphic G MOOER

LEQ a 5 fréquences ajustables de 100Hz - 4Khz qui peuvent êtreBoostées ou attenuées à ± 18dB. Quand le bouton est à 0, la fréquence concenrnée est ni boostée, ni attenuée.

LEVEL: Boost/atténue le signal de ± 18dB POST: Positionne l'EQ après le module HI-GAIN sur la chaîne du signal PRE: Positionne l'EQ avant le module HI-GAIN sur la chaîne du signal

1. MOD : Multi-modulation digitale qui comprend un tremolo, un phaser et un flanger

COLOUR: Intensité du phaser / Courbe du Tremolo / Intensité du flanger RATE: Ajuste la vitesse de l'effet RANGE: Profondeur du Phaser / Mix du Tremolo / Forme delay du flanger Toggle switch : Sélectionne le type d'effect de modulation Rhythm Knob: Ajuste la sous division de l'effet de modulation en lien avec le tap tempo (X = réglage classique de 7 secondes)

1. SPACE: Un delay digital de haute qualité et une reverb stereo

MIX: Ajuste le mix dry/wet de la reverb DECAY: Ajuste la longueur du decay de la reverb LEVEL: Ajuste le volume des répétitions du delay FEEDBACK: Ajuste le nombre de répetitions du delay TIME: Ajuste le temps entre les répétitions du delay TOGGLE SWITCH: Permet de basculer entre DLY (Delay seul), REV (Reverb seul) et DLY + REV (Delay et Reverb)

TUNER: Black Truck propose un accordeur intégré très précis. Appuyez longuement sur le footswitch TAP pour permettre en soudine les sorties et activer l'accordeur. Appuyez de nouveau sur TAP une fois pour sortir du mode accordeur.

TAP : appuyez puis relâchez le footswitch plusieurs fois pour créer un tap tempo. Le tap tempo peut contrôler à la fois le temps du delay et le taux de modulation simultanément ou séparément. Les LED ajustur du footswitch s'allumeront de différentes couleurs pour indiquer quel effet elle contrôle. Vous pourrez passer d'une fonction à une autre en appuyant sur une combinaison de footswitch :

DLY + MOD = violet (appuyez sur les footswitch 3 et 4)

DLY seul ≡ bleu (appuyez sur les footswitch 1 et 2)

MOD seul = rouge (appuyez sur les footswitch 2 et 3)

Par défaut, le tap tempo contrôle simultanément le temps du delay et le taux de modulation. Le footswitch TAP sera donc allumé en violet pour vous l'indiquer.

Utilisation de la boucle d'effet

Black Truck est équipé d'une boucle d'effet entre l'EO et la MOD dans la chaine d'effet interne.

La boucle d'effet peut être utilisée de diverses façons.

SEND: Peut aussi être considéré comme une sortie EQ/HI-GAIN

RETURN: Peut aussi être considéré comme une entrée MOD

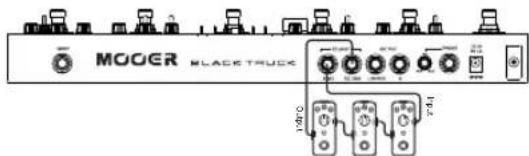

Ajoutez vos pédales préférées ou votre préamp à la chaîne -

Cette méthode est une manière simple d'ajouter une pédale externe à la chaîne d'effet du Black Truck entre l'EQ et la MOD.

Connectez SEND à l'entrée de chaque pédale. Connectez la sortie de la pédale à la prise RETURN du Black Truck.

Pour un rig portable ultra efficace, nous vous conseillons d'utiliser nos pédaliers Micro Preamp.

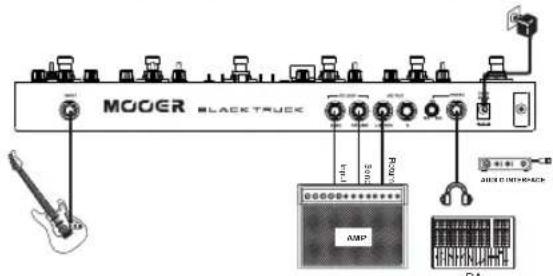

-Méthode des 4 cables

Si votre système d'amplification possède son propre système de boucle d'effet, vous pouvez connecter le Black Truck en utilisant la méthode des 4 cables qui permettra de mettre les modules drive avant l'amplificateur et les modules MOD et SPACE dans la boucle d'effet de l'amplificateur.

Connectez votre guitare à l'input de votre Black Truck. Connectez la prise SEND du Black Truck à l'input de votre amplificateur. Connectez la prise de sortie d'effet de votre ampli à la prise RETURN du Black Truck. Connectez la prise OUTPUT à la prise d'entrée d'effet de votre amplificateur.

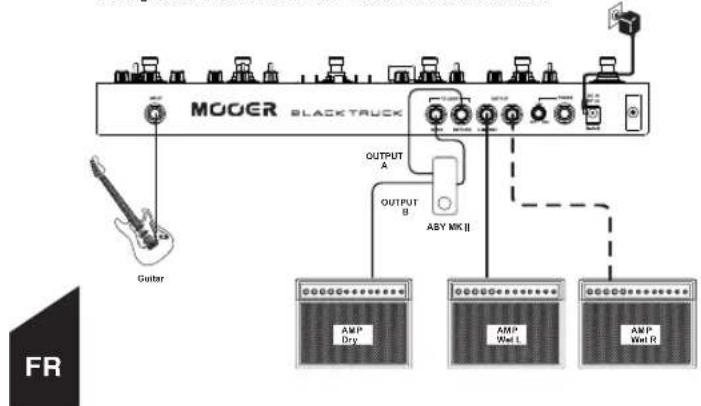

-Configuration WET DRY -

Cette méthode est une façon simple de configurer le Black Truck sur deux amplificateurs. Un ampli ne diffusera que le signal drive. L'autre ampli diffusera le signal drive, la modulation, le delay et la reverb. C'est une méthode assez populaire de configuration utilisée par nombre de guitaristes professionnelles afin de conserver une tonalité aérée et extraordinairement claire tout en ayant de magnifiques effets atmosphériques en live. Pour configurer cette méthode il faudra aussi une ABY box. Nous vous recommandons l'utilisation de la MOOER ABY MKII.

Connectez votre guitare à l'input du Black Truck. Connectez la prise SEND du Black Truck à l'entrée de votre ABY box. Connectez une des sorties de l'ABY box à l'entrée de l'amp DY. Connectez l'autre sortie de l'ABY box à la prise RETURN du Black Truck. Connectez le OUTPUT L du Black Truck à l'entrée de l'amp WET (voir diagramme).

Si vous avez un troisième ampli disponible, vous pouvez utiliser les sorties stéréo du Black Truck pour vous configurer en WET DRY WET et avoir tous les avantages d’une grosse reverb stéréo tout en conservant une sonorité claire.

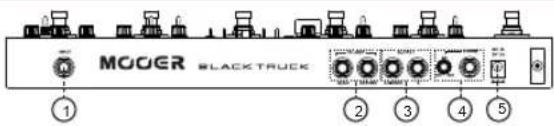

Connexions

Connectez votre instrument à cette entrée en utilisant un Jack 1/4" standard

2. FX LOOP

Référez-vous à la section « UTILISATION DE LA BOUCLE D'EFFET » pour plus de détails

3. SORTIE CAB SIM

Connectez cette sortie en utilisant un câble jack mono ou stéréo. Elle est équipée d'un simulateur de baffles que l'on peut utiliser avec un casque, dispositif de sonorisation ou une table de mixage

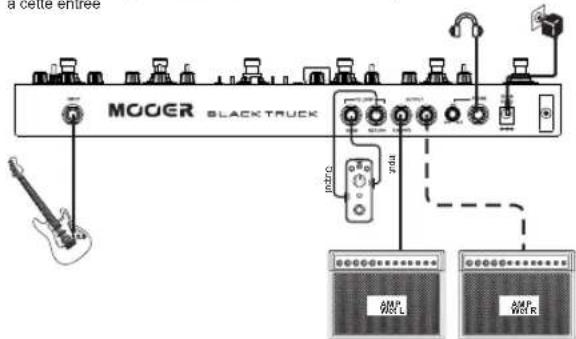

4. Sorties

Connectez-vous à ces portes avec un câble jack 1/4" standard Connectez-vous au L pour une sortie mono Connectez-vous au L et au R pour une sortie stéréo

1. DC IN 9V (±10%) 1A ⊕ Connectez votre adaptateur secteur à cette entrée

Spécification

Jack mono 6,35mm (impédance 2M ohms)

SORTIE: Jack mono 6,35mm x 2 (impedance 100 ohms)

CASQUE: Jacksereo3,5mm(50Ω)

ALIMENTATION: 9V DC 1A (1000mA)

DIMENSIONS : 370 mm x 96 mm x 51 mm

POIDS:1.23Kg

ACCESSORIES INCLUS: Manuel de l'utilisateur / Malette de transport

LIMITATION DIRECTIONAL REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY REGULATORY

MOOER

www.moogeraudio.com

Shenzhen Mooer Audio Co., Ltd
