BEDIENUNGSANLEITUNG Black Truck Mooer

*Lesen Sie diese Sicherheitshinweise aufmerksam durch, bevor sie fortfahren

Stromversorgung

Bite verbinden Sie das vorgesehene Netzeil mit einem Wechselstromanschluss mit der korrekten Voltzahl.

Achten Siedaraufur, nur Netzelei mit dieser Spezifizierung 9V-DC.1A (1000mA)

Center negative to Verwendung, im Beschäftigung. Feuer oder andere Probleme zu verbindem Ziehen sie bei Nichtverwendung oder Gewittern den Netzstcker des Gerätes aus der Steckdose.

Verbindungen

Schallen Sie dieses Gerät und alles weitere Equipment vor dem Anschlieben oder Entfernmen von Kabeln ab. Dadurch werden Fehlfunctionen und/or der Beschäftigungen anderer Geräte vermieden. Zieten sie alle Kabel ab, bevor Sie das Gerät Transportieren.

Einsatzort

Um Verformungen, Verflärbungen oder andere ernsthafte Schäden zu verhinden, halten Sie das Gerät von den folgenden Gefährrenquellen fem:

direkte Sonneneinstrahlung
- stark verschmutzte oder staubige Umgebung
Wärmequellen
Flüssigkeiten und Feuchtigkeit
* Magnetfelder
- starke Vibrationen oder Erschutterungen
* extreme Temperaturen oder Luftfeuchtigkeit

Störungen durch andere elektrische Geräte

Zu nah auf festeitel Radios oder Femeher können zu Störgeräuchen führen. Verwendten Sie das Gorät in angemessenorn Abstand.

Reinigung

Reinigen Sie das Gerät mit einem weichen, trockenen Tuch. Falls erforderlich wischen Sie es mit einem leicht feuften Tuch ab. Vervenden Sie kein Reinigungsmittel. Alkohol, Farbverdürner, Wachs, Lösungsmittel oder chemische Mittel wie imprängierte Tücher.

Handhabung

Üben Sie keine übermaßige Kraft auf Schalter und Steuerelemente aus.
Lassen Sie Papier, Metall oder andere Gegenstände in das Gerät gelangen.
Achten Sie darauf, dass es nicht herunterfällt, und setzen Sie das Gerat keinen S6&en und übermaßigem Druck aus.

FCC-Zertifizierung

Dieles Gerit entspricht Part 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen:

• Dieses Gerät darf keine schädlichsten Störungen verursachen.
  Diessen Geral muss alle empfangener Störungen akzeptieren, einschließlich solcher, die einen unerwählten Betrieb verunschen können.

Einleitung

Im BLACK TRUCK werden 8 Effektpedale, ein hochprüziser Tuner, ein Effekt-Loop und ein Loop-Umschalter in einem road-tauglichen, tragbaren Gerät kombiniert.

Auch wenn das BLACK TRUCKephir vieseltig und e nutzliches Werkzeug in aller Arten Musik sein kann, wurde es in orister Linle for Hard-Rock- und Heavy-Metal-Musiker entwickel. Untertier dieser Vorgabe biddle die beliebten analogen Pedalen aus der MOOER MICRO SERIES DE Module COMPRESSOR, OVERDIVE und EQ.

Darüber hinaus wurde speziell für diesen Produkt eine neue analoge HI-GAIN-Distortion entwickelt, die ein risiges Spektrum an tonalen Möglichkeiten und eine breite Gain-Spanne liefert.

These analogies Module werden durch ein Multi-Modulations- und ein digitales Ambience-Pedal, kurz SPACE genannt, ergänzt. Lezterthes besteht aus einem qualitatlich hochwertig dem Digitalt Delay und einem Stereo-Reverb. Jedes dieser digitalen Module ist über den Tap-Tempo-Fußschalter steuerbar.

In Verbindung mit dem integrierten Loop Switcher kann das BLACK TRUCK auch sehr gut dazu verwendten werden, um Presets zu programmieren.

Nach dem wir viel Feedback zum RED TRUCK erhalten haben, gibt es nun einen unabhängigen Lautstärkeregler für den mit Cab-Simulation ausgegestatteten Output, so dass dieser simuliert mit den Main-Outputs verwendet werden kann.

Haupttermkmale

• 6 Effektpedale in 1 einfachen Gerät. Compressor, Overdrive, Distortion, EQ, Modulation, Delay/Reverb
  Jeder Effekt mit eigener Steuerung
  Eingebautes, prazises Stimmgerat
• Tap-Tempo-Synchronisation
  Integrierter FX-Loop zum Anschluss externer Pedale oder die Anwendung der 4-Kabel-Methode in Verbindung mit einem Verträger
• Stereo-Outputs
• Direct Output with Speaker-Simulation and unahbängiger Lautstärkeregelung für den Anschluss an ein Mischp UT, Computer oder Kofhörer
  Inkclusive Tragetasche fur den einfachen Transport

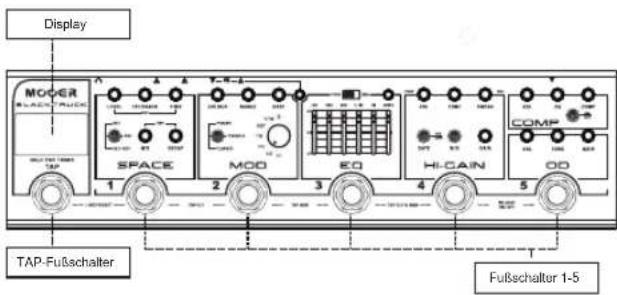

Pedalaufbau

TTAP - Drucken Sie mehrmaßn auf den Fußschalter, um die Tap-Tempo-Funktion zu verwenden. Gedrückthalten, um die Stimmfunktion zu aktivieren

Fußschalter 1 - SPACE (Delay/Reverb) im LIVE-Modus ein/aus. Preset 1 im PRESET-Modus

FuBschalter 2 - MOD ein/aus IM Live-Modus. Preset 2 im PRESET-Modus

Fußschalter 3 - EQ im LIVE-Modus ein/aus. Preset 3 im PRESET-Modus

Fußschalter 4 - HIGAIN (Distortion) im LIVE-Modus ein/aus. Preset 4 im PRESET-Modus

Fußschalter 5 - OD ein/aus im LIVE-Modus. Preset 5 im PRESET-Modus

DISPLAY -Zeigt den aktuellen Betriebsmodus des BLACK TRUCK an. Zeigt den Tuner an, wenn er aktiviert ist

Betriebsmodi

Das BLACK TRUCK verfügt über zwei verschiedene Betriebsmodi. LIVE-MODUS und PRESET-MODUS

Um den Betriebsmodus zu andern, drucken Sie gleichzeitig TAP + Fußschalter 1

Live-Modus

In dieser Modus arbeitert das BLACK TRUCK wie ein herkommliches Pedalboard.
Jeder Fußschalter schaltet das jeweilige Effektmodul an oder aus.
Das DISPLAY-zeit im Live-Modus an

Preset-Modus

In this demos Arbaretl das BLACK TRUCK wie ein Pedalboard-Loop-Switter. Jeder Fußschalter ruft eine voreingestelte Kombination von Effektmodulen aufab. Das DISPLAY zeit im Preset-Modus < > an.

So erstellen Sie ein Preset:

1. Stellen Sie sichere, dass sich das BLACK TRUCK im LIVE-MODUS befindet
2. Aktivieren Sie die Effektmodule, die Sie in ihrer Preset verwenden möchten
3. Drucken und halten Sie den Fußchafter, an dem Sie das Preset für die Verwendung im Presst-Modus speichern möhten
4. Die Fußschalter-LED blinct 3 Mal, um zu bestätigen, dass das Preset an dieser Position gespeichert wurde
5. Nachdem Sie ihre Presets gespeichert haben, schalten Sie das BLACK TRUCK in den PRESET-MODUS und drücken Sie einen beliebigen Fußschalter 1-5, um das jeweilige Preset aufzufugen.

Hinweis: Effektpametast konnnot nicht in den Fransen gesamt achtend werden, sondern nur der An/Aus-Status oder Effektmofo.

Effektmodule

Das BLACK TRUCK verfügt über 6 Stompbox-Effektmodule und ein prazises Stimmgerät.

1. COMP: Basierend auf einem der beliebdesten und nützlichsten Micro-Pedale von MOOER. Beim Yellow Comp handelt es sich um einen komplett analogen Compressor, der von subtil und transparent bis extrem komprimiert alle Varianten der Compression bietet.

ON/OFF: Schaltet den COMP-Effekt ein/aus

VOL: Stellt den Gesamtlautstärkepegel hinter der Kompression ein. Das ist sehr nützlich, um den wahrgenommenen Lautstärkeabfall auszugleichen oder soar den Kompressor als Boost zu verwenden.

EQ: Bestimmt den Klangcharakter des Compressors ein. Im Uhrzeigersinn gedreht wird der Sound helter, gegen den Uhrzeigersinn dunkler.

COMP: Regelt gleichzeitig die Ratio, den Threshold und das Release der Kompression.

1. OD: Ein modifizierter GREEN-MILE-Schaltkreis. Damit lefert das DRIVE-Modul des Black Truck einen warmen, anlagen Overdrive mit einer deulichen Anhebung der M. Bei higheren Gain-Einstellungen kann damit ein in die Sattigung getriebener Vintage-Verslärker nachgehaztem wird. Niedrigo Gain-Einstellungen eigen sich pot davon, für Soli das HI-GAIN-Modul zu pushen, oder als warm klingender Boost für die

VOL: Bestimmt den Ausgangspegel

GAIN: Passl den Overdrive-Anleil an

TONE: Regelt den EO ein. Im Uhrzeitigersinn gestreht wird der Sound heller, gegen den Uhrzeitersinn dunkler

1. HI-GAIN: These analoge Verzerrung wurde exklusiv für den BLACK TRUCK entwickelt und liefert eine Hi-Gain-Verzerrung, wie die eines Verslärkers, die sich perfekt für Hardrock und Metall eignet.

VOL: Bestimm den Ausgangspegel

TONE: Regelt die Mitten und Hohen. Im Uhrzeigersinn gedreht wird der Sound heller und gekommen mehr Biss. Gegen den Uhrzeigersinn gedreht wird er warmer und gekommen mehr Milten.

TWEAK: Stellt die tiefen Frenquenz ein. Im Uhrzeitigersinn gestreht wird die Basswidergabe tighter und fokussierter, gegen den Uhrzehoigersinn felter und wärmer GATE: Noise Gate on/off zur Reduzierung von unerwänschte Nebergäusern bei früheren Gain-Einstellungen

MID: Hebt die Mitten an oder senkt sie ab

GAIN: Bestimml den Grad der Verzernung

1. EQ: Ein analoger Equalizer basiarend auf dem MOER GRAPHIC G

Der EQ verflügt über 5 einstellbare Frequen von 100Hz bis 4kHz, die um +/-18dB angehenoben oder abgesenkten werden konnen. Steht der jeweilige Freqenz-Regler auf 0, wird die Freqenz nicht barebeitert. Darüber = anheiten / darunter = absenken

LEVEL: Das Ausgangssignal wird um +/-18dB angehoben oder abgesenkt.

POST: Positioniert das EQ-Modul in der Signalkette hinter dem HI-GAIN-Modul.

PRE: Positioniert das EQ-Modul in der Signalkette vor dem HI-GAIN-Modul.

1. MOD: Eine digitale Multi-Modulationseinheit, die Tremolo, Phaser und Flanger beinhaltet.

COLOUR:Phaser-Intensitat / Tremolowellenform / Flanger-Intensitat

RATE: Stell die Geschwindigkeit der Modulationseffekte ein

RANGE:Phaser-Depth/Tremolo-Mix/Delay der Flanger-Wellenform

Kippschalter: Wahl den Modulationseffekttyp

Rhythm-Regler: Regelt die Unterteilung des Modulationseffektis in Bezug auf die per

Tap Tempo eingegebene Geschwindigkeit (X = zufälliges Pattem)

1. SPACE: Qualitativ hochwertiges Modul bestehend aus Digital-Delay und Stereo-Reverb.

MIX: Bestimmt den Wet/Dry-Mix des Reverbs

DECAY: Regell die Länge des Reverb-Ausklangs

LEVEL: Steuert die Lautstärke der Delay-Repeats

FEEDBACK: Bestimmt die Anzahl der Delay-Wiederholungen

TIME: Pass the Zeit zwischen den Delay-Wiederholungen

KIPPSCHALTER: Wahlz zwischen DLY (nur Delay), REV (nur Reverb) und

DLY + REV (Delay und Reverb)

Tap Tempo

TAP: Dritten Sie mehrmals auf diesen Fußchafter, um eine Tap-Tempo-Geschwindigkeit eingezuteilen.

Tap-Tempo kann gleichzeitig sowoh die Delay-Zeil als auch die Modulationsrata steuem, oder eins dieser beiden Effektmodule. Das Licht um den TAP-Fußschalter leucht je nach dem, welche Modul gesteuer wird, in einer anderen Farbe. Sie können die Tap-Tempo -Funktion andem, indem sie eine Kombination aus zwei Fußschallem möglichlichheit drücken. Sihehen unter.

DLY+MOD = LILA(FuBsschalter 3 +4 drucken)

nur DLY = NOT (Füschschafter 1 + 2 drucken)
nur MOD = BLAU (Füschschafter 2 + 3 drucken)

Standardmäßige steuer das Tap-Tempo sowohl die Verzogerungszeit als auch die Modulationsrate gleichzeitig. Die TAP-Fußschalter-Leuchte leuchtet violett, um dies anzuzeigen.

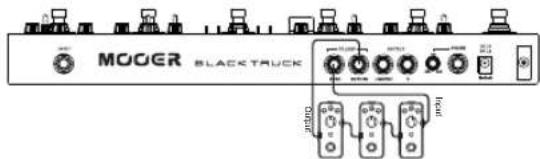

Verwendendes FX-LOOP

Das BLACK TRUCK verfügt über einen seriellen Effekt-Loop. Dieser ist in der internen Signalkatte zwischen dem EQ- und dem MOD-Module positioniert.

Der FX LOOP kann auf weitere verschiedene Arten verwendet werden...

SEND: Kann auch als EQ/HI-GAIN-Output angegeben werden

RETURN: Kann auch als MOD-Input angegeben werden

-Fugen Sie der Effektkete Hr Lieblings-Pedal oder Ihren Lieblings-Vorverstärker hinzu

Dies ist eine einfache Methode, um zwischen EQ und MOD ein zusätzlichen Pedal in die Signalketto dos BLACK TRUCK einzubauern.

Verbinden Sie SEND mit dem Input des Pedals und den RETURN des BLACK TRUCK mit dem Output des Pedals.

Wir verwenden这点 gemit unseren Micro-Preamp Pedalen für ein ultimatisches, tragbares Rig.

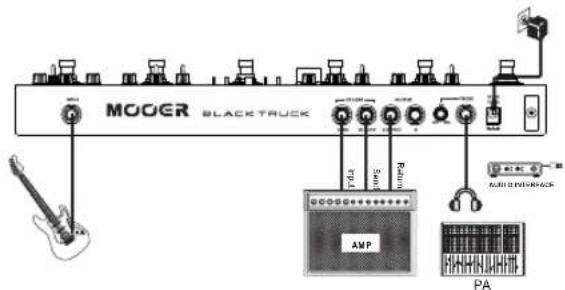

-4-Kabel-Methode -

Wenn Ih Verstrakter über einen eigenen Effekt-Loop verfüllen, können Sie das BLACK TRUCK mittels der.4-Kabel-Methode" mit dieserem verbinden. Damit werden die Drive-Module vor ihren Verstrakter und die Module MOD und SPACE in den Effekt-Loop ihres Verstreckers geschlossen.

• Verbinden Sie ihre Gitarre mit dem Eingang des BLACK TRUCK
• Verbinden Sie den SEND des BLACK TRUCK mit dem Input Ihres Verstärkers
• Verbinden Sie den Effekt-Send des Verständrakers mit dem RETURN des BLACK TRUCK
• Verbinden Sie den OUTPUT des BLACKTRUCK mit dem Effekt-Return Ihres Verständen

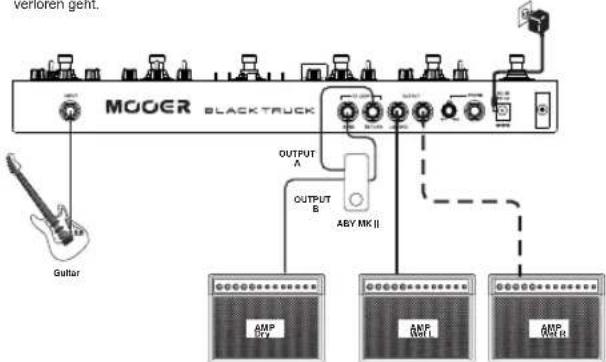

-WETDRYSETUP

Hierbei handelt es sich um eine einfache Möglichkeit, das BLACK TRUCK mit 2 Verständem zu verwenden. Ein Veränderung nur mit dem Drive-Signal, der andere inklusive Drive, Modulation, Delay und Reverb. Diese Methode ist bei professionellen Gitarristen für Live-Shows mehr beschelt, daß damit der klare und artikulierte Sound der Gitarre erhalten bleibt, und rotzdem als atmosphäreische Effekte verwendte werden können. Um diese Selup zu erreichen, bereits genütig Sichte zusätzlich eine ABY-Box. Wir empfehlen die MOOER ABY mkk

• Verbinden Sie ihre Gilarre mit dem Input des Black Trucks
• Verbinden Sie den SEND des Black Truck mit dem Input ihrer ABY-Box
• Verbinden Sie den Output der ABY-Box mit dem Input Ihres Dry-AMP
• Verbinden Sie den anderen Output der ABY-Box mit dem RETURN des Black Truck
• Verbinden Sie don OUTPUT des Black Truck mit dem Input von AMP Wet L (siehe Abbildung)

Wenn Sie einen dritten Verstärker besitzten, können Sie bereits Stereo-Ausgangene des Black Truck verwenden, um mit einem WET-DRY-WET-Setup alle Vorteile eines großen, eichen Stereo-Reverbs zu nutzen, ohne dass ihr fantasisch klarer Gitarrensound verloren liegt.

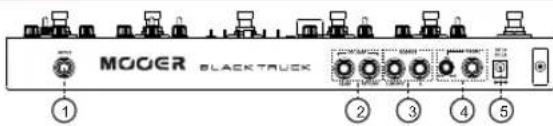

Anschlüsse

1. INPUT

Schlieben Sie Ihr Instrument mit einem Standard-6.3mm-Klinkenkabel an diesen Eingang an

2.FX LOOP

Weitere Informationen hier zu finden Sie im Abschnitt,VERWENDEN DES FX LOOP

3.OUTPUT

Verwenden Sie für die Outputs entsprechens Standard-6.3mm-Klinkenkabel

Verwenden Sie nur L für den Mono-Betrieb

Verwenden Sie L und R für einen True-Stereo-Output

1. PHONES

Verwendten Sie für diesen Output ein Mono- oder Stereo-Klinkenkabel mit 6,3mm.
Dieser Output verfügt über eine integrierte Laufsprechensimulation für die Verwendung von Kopfshörnern oder dem direkten Anschlieben an PA oder Aufnahmegeräte. Die Phones-Buchse des BLACK TRUCK verfügt über einen eigenen Lauststärkeigeral.

1. DC IN Verwendung Sie hier ein Netzeil mit den folgenden Output-Spezifikationen 9V DC 1A

Technische Parameter

Input: 6,3mm-Klinkenkabel (Impedanz 2MΩ)

Output: 6,3mm-Klinkenkabel x2 (Impedanz 100Ω)

Kopfhor: Stereoklinke x1 (50Ω)

Stromversorgung: 9V DC 1A (1000mA)

MaBe: 370 mm (B) X 96 mm (T) X 51 mm (H)

Gewicht: 1.23kg

Zubehor: Bedienungsanleitung, Tragetasche

Einweis: Personen fenden ohne Ankündigung verändert werden.
