PL8C E - Conditionneur d'alimentation électrique Furman - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Conditionneur de courant avec 8 prises, protection contre les surtensions, filtre de bruit.
Utilisation	Idéal pour les équipements audio et vidéo, protège contre les interférences et les fluctuations de courant.
Maintenance et réparation	Vérifier régulièrement l'état des prises et des câbles, remplacer les fusibles si nécessaire.
Sécurité	Certifié conforme aux normes de sécurité électrique, protection contre les surcharges et les courts-circuits.
Informations générales	Dimensions compactes, poids léger, garantie constructeur incluse.

FOIRE AUX QUESTIONS - PL8C E Furman

Comment connecter le Furman PL8C E à mon équipement audio ?

Pour connecter le Furman PL8C E, branchez le câble d'alimentation de votre équipement dans l'une des prises de sortie du Furman, puis branchez le Furman à une prise murale.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que le Furman est correctement branché à une prise fonctionnelle et que le câble d'alimentation est en bon état. Si le problème persiste, contactez le support technique.

Le Furman PL8C E peut-il protéger mes équipements contre les surtensions ?

Oui, le Furman PL8C E est conçu pour protéger vos équipements contre les surtensions grâce à son système de protection intégré.

Comment réinitialiser le Furman PL8C E ?

Pour réinitialiser le Furman PL8C E, débranchez-le de la prise murale, attendez quelques minutes, puis rebranchez-le.

Le Furman PL8C E est-il adapté à une utilisation en extérieur ?

Non, le Furman PL8C E est conçu pour une utilisation en intérieur uniquement. Évitez de l'exposer à l'humidité ou à des conditions météorologiques extrêmes.

Quels types d'équipements puis-je brancher sur le Furman PL8C E ?

Vous pouvez brancher divers équipements audio, tels que des amplificateurs, des consoles de mixage et des processeurs de signal, tant que leur puissance combinée ne dépasse pas la capacité maximale du Furman.

Comment savoir si le Furman PL8C E fonctionne correctement ?

Vérifiez que le voyant d'alimentation est allumé et que vos équipements fonctionnent normalement lorsqu'ils sont branchés au Furman.

Est-ce que le Furman PL8C E a une garantie ?

Oui, le Furman PL8C E est généralement livré avec une garantie limitée. Consultez le manuel d'utilisation ou le site web du fabricant pour plus de détails.

MODE D'EMPLOI PL8C E Furman

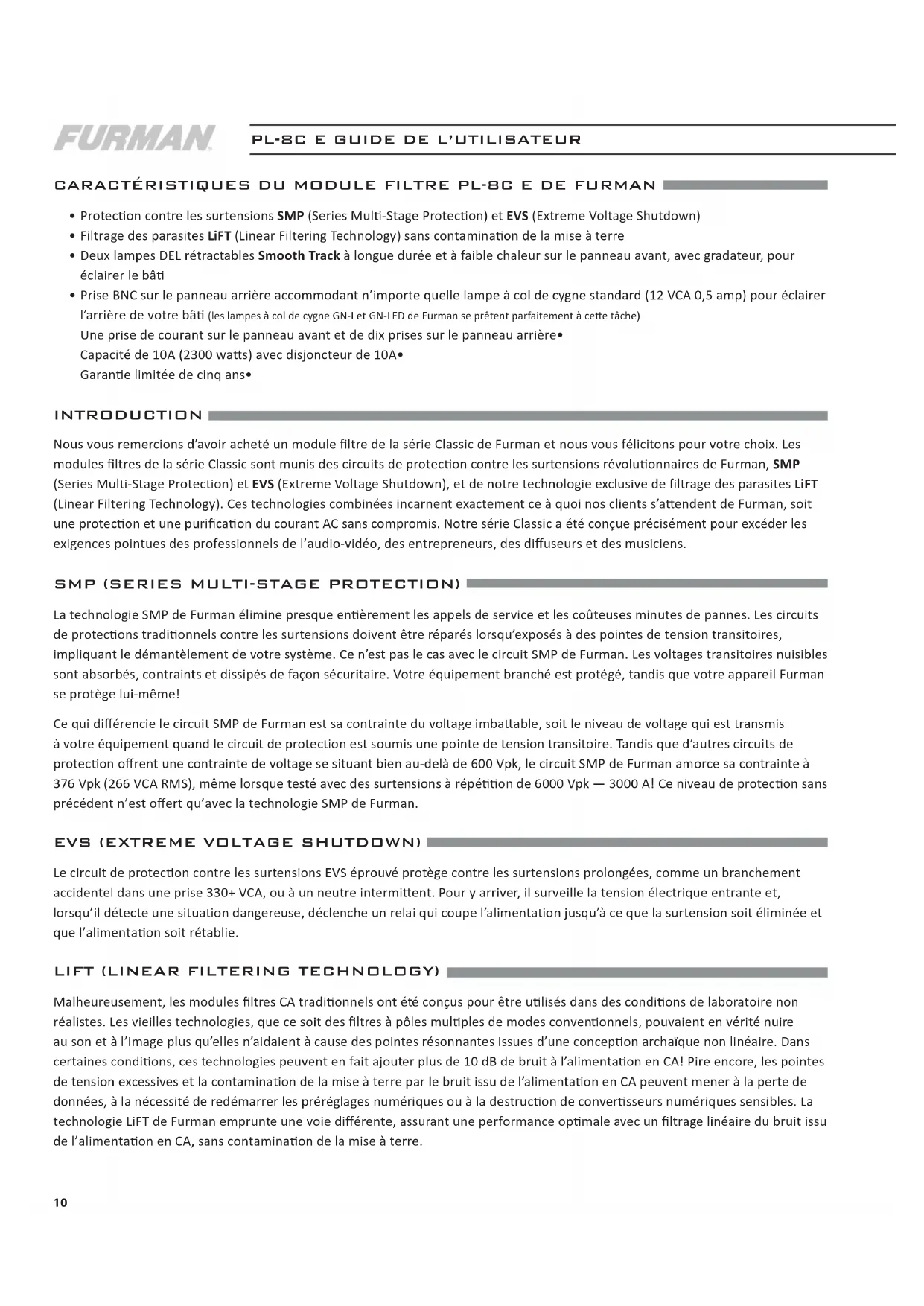

convenience outletdual pull-out lamps10 amp circuit breakerbnc lamp connectorbnc lamp power switchisolated ac outlet banksac inlet with iec femaleto 10a schuko plugfront lamp dimmerstatus indicatorsmaster power switch10 PL-8C E GUIDE DE L’UTILISATEUR CARACTÉRISTIQUES DU MODULE FILTRE PL-8C E DE FURMAN Protecon contre les surtensions • SMP (Series Mul-Stage Protecon) et EVS (Extreme Voltage Shutdown) Filtrage des parasites • LiFT (Linear Filtering Technology) sans contaminaon de la mise à terre Deux lampes DEL rétractables • SmoothTrack à longue durée et à faible chaleur sur le panneau avant, avec gradateur, pour éclairer le bâ Prise BNC sur le panneau arrière accommodant n’importe quelle lampe à col de cygne standard (12 VCA 0,5 amp) pour éclairer • l’arrière de votre bâ (les lampes à col de cygne GN-I et GN-LED de Furman se prêtent parfaitement à cee tâche) Une prise de courant sur le panneau avant et de dix prises sur le panneau arrière• Capacité de 10A (2300 was) avec disjoncteur de 10A• Garane limitée de cinq ans• INTRODUCTION Nous vous remercions d’avoir acheté un module ltre de la série Classic de Furman et nous vous félicitons pour votre choix. Les modules ltres de la série Classic sont munis des circuits de protecon contre les surtensions révoluonnaires de Furman, SMP (Series Mul-Stage Protecon) et EVS (Extreme Voltage Shutdown), et de notre technologie exclusive de ltrage des parasites LiFT (Linear Filtering Technology). Ces technologies combinées incarnent exactement ce à quoi nos clients s’aendent de Furman, soit une protecon et une puricaon du courant AC sans compromis. Notre série Classic a été conçue précisément pour excéder les exigences pointues des professionnels de l’audio-vidéo, des entrepreneurs, des diuseurs et des musiciens. SMP (SERIES MULTI-STAGE PROTECTION) La technologie SMP de Furman élimine presque enèrement les appels de service et les coûteuses minutes de pannes. Les circuits de protecons tradionnels contre les surtensions doivent être réparés lorsqu’exposés à des pointes de tension transitoires, impliquant le démantèlement de votre système. Ce n’est pas le cas avec le circuit SMP de Furman. Les voltages transitoires nuisibles sont absorbés, contraints et dissipés de façon sécuritaire. Votre équipement branché est protégé, tandis que votre appareil Furman se protège lui-même! Ce qui diérencie le circuit SMP de Furman est sa contrainte du voltage imbaable, soit le niveau de voltage qui est transmis à votre équipement quand le circuit de protecon est soumis une pointe de tension transitoire. Tandis que d’autres circuits de protecon orent une contrainte de voltage se situant bien au-delà de 600 Vpk, le circuit SMP de Furman amorce sa contrainte à 376 Vpk (266 VCA RMS), même lorsque testé avec des surtensions à répéon de 6000 Vpk — 3000 A! Ce niveau de protecon sans précédent n’est oert qu’avec la technologie SMP de Furman. EVS (EXTREME VOLTAGE SHUTDOWN) Le circuit de protecon contre les surtensions EVS éprouvé protège contre les surtensions prolongées, comme un branchement accidentel dans une prise 330+ VCA, ou à un neutre intermient. Pour y arriver, il surveille la tension électrique entrante et, lorsqu’il détecte une situaon dangereuse, déclenche un relai qui coupe l’alimentaon jusqu’à ce que la surtension soit éliminée et que l’alimentaon soit rétablie. LIFT (LINEAR FILTERING TECHNOLOGY) Malheureusement, les modules ltres CA tradionnels ont été conçus pour être ulisés dans des condions de laboratoire non réalistes. Les vieilles technologies, que ce soit des ltres à pôles mulples de modes convenonnels, pouvaient en vérité nuire au son et à l’image plus qu’elles n’aidaient à cause des pointes résonnantes issues d’une concepon archaïque non linéaire. Dans certaines condions, ces technologies peuvent en fait ajouter plus de 10 dB de bruit à l’alimentaon en CA! Pire encore, les pointes de tension excessives et la contaminaon de la mise à terre par le bruit issu de l’alimentaon en CA peuvent mener à la perte de données, à la nécessité de redémarrer les préréglages numériques ou à la destrucon de conversseurs numériques sensibles. La technologie LiFT de Furman emprunte une voie diérente, assurant une performance opmale avec un ltrage linéaire du bruit issu de l’alimentaon en CA, sans contaminaon de la mise à terre.11 FRANÇAIS ENGLISH ESPAÑOL DEUTSCH

CARACTÉRISTIQUES SUPPLÉMENTAIRES DU PL-8C E Le PL-8C E est muni de lampes de bâ à DEL SmoothTrack qui ne produisent praquement aucune chaleur et qui sont de très longue durée. Un gradateur dédié aux lampes de bâ permet à l’ulisateur d’ajuster le degré d’éclairage désiré (en tournant le gradateur vers la droite ou vers la gauche) ou d’éteindre les lampes (en appuyant sur le gradateur). À l’arrière de l’appareil, un connecteur BNC accommode une lampe à col de cygne standard (12 VCA 0.5 A) pour éclairer l’arrière du bâ. De plus, le PL-8C E est muni d’une prise de courant sur le panneau avant et de dix prises sur le panneau arrière. La capacité de 10 ampères (2300 was) du PL-8C E est rendue possible grâce à un cordon d’alimentaon détachable durable de 1,0 x 3 mil et de 2,5 m accompagné d’une pince de sécurité (le cordon IEC C-13 Schuko est standard, mais d’autres cordons sont disponibles comme accessoires oponnels).

CONSIGNES DE SÉCURITÉ

An d’obtenir les meilleurs résultats possible avec votre module ltre de la série Classic de Furman, veuillez lire ce guide aenvement avant l’ulisaon. AVERTISSEMENT An de réduire les risques de choc électrique, veuillez ne pas exposer cet équipement à la pluie ou à l’humidité. Le boîer comporte des niveaux de tensions élevés. Ne rerez pas le couvercle. Conez toujours l’entreen à des techniciens qualiés. Le symbole représentant un éclair avec une tête de èche indique qu’il y a présence de tension non isolée dans le boîer qui, dans le cas où sa magnitude est susante, constue un risque de choc électrique.

IMPORTANTES CONSIGNES DE SÉCURITÉ

(Veuillez lire avant l’installaon) 1. Veuillez lire et respecter toutes les consignes de sécurité et le mode d’emploi avant d’installer votre module ltre de la série Classic de Furman. Conservez ces documents pour consultaon ultérieure.

2. Votre module ltre de la série Classic ne devrait pas être ulisé près d’une source d’eau, comme un bain, une cuvee, un

évier, une cuve de lessivage, un sous-sol mouillé ou une piscine. 3. Ne placez pas votre module ltre de la série Classic près d’une source de grande chaleur, comme un radiateur, une bouche à air chaud, un four ou d’autres appareils qui produisent beaucoup de chaleur. 4. Le PL-8C E de Furman devrait être branché seulement à une prise de courant avec mise à terre de 220-240 VCA, 50Hz/60Hz, 10 A. Ne rerez pas la mise à terre et ne changez pas la polarisaon de la che d’alimentaon. 5. Placez le cordon d’alimentaon et tous les autres câbles an d’éviter tout piénement, trébuchement ou tension excessive. Portez une aenon parculière à l’état des cordons et des câbles et à l’endroit d’où ils sortent de votre module ltre Furman. Pour minimiser les risques d’incendie ou de blessures, remplacez immédiatement les cordons et les câbles endommagés.

6. Neoyez votre module ltre Furman uniquement avec un linge humide. N’ulisez pas de solvant ou de neoyant abrasifs. Ne

versez jamais de liquides sur ou dans l’appareil.

7. Faites vérier votre module ltre Furman par un technicien qualié lorsque :

• Le cordon ou la che d’alimentaon est usé, entorllé ou coupé.

• Des objets sont tombés sur l’appareil ou des liquides ont été versés dedans.

• L’appareil a été exposé à la pluie ou à de l’humidité extrême.

• L’appareil semble ne pas fonconner normalement.

• L’indicateur « Protecon OK » n’est pas allumé.12 PL-8C E GUIDE DE L’UTILISATEUR

• L’appareil est tombé au sol ou le boîer a été endommagé.

• Les lampes DEL rétractables ne fonconnent plus. 8. Une mise à terre de sûreté doit être présente pour que votre module ltre Furman fonconne correctement. Toute ulisaon de l’appareil sans mise à terre de sûreté sera considérée comme irrégulière et pourrait invalider la garane. 9. N’essayez pas de réparer votre module ltre Furman au-delà de ce qui est expliqué dans ce guide. Toute autre réparaon devrait être conée à un technicien qualié. OPÉRATION LAMPES SMOOTH TRACK RÉTRACTABLES ÉCLAIRANT LE BÂTI, LAMPE SUR LE PANNEAU ARRIÈRE ET GRADATEUR : Les modules ltres de la série Classic de Furman sont munis d’un gradateur pour régler les deux lampes Smooth Track rétractables. Le bouton gradateur règle la luminosité des deux lampes du panneau avant. Augmentez la luminosité en le tournant vers la droite et diminuez la luminosité en le tournant vers la gauche. Le bouton agit également en tant qu’interrupteur pour les lampes; il s’agit d’appuyer dessus pour allumer ou éteindre les lampes. Lorsque les lampes ne sont pas nécessaires, il est recommandé de tourner le gradateur complètement vers la gauche ou simplement de les éteindre pour maximiser la durée de vie des lampes DEL. Que les lampes soient toutes sores ou enèrement rétractées, elles ne dégageront pas de chaleur excessive, peu importe le niveau de luminosité choisi, grâce à l’ecacité de nos lampes DEL. Tous les modules ltres de la série Classic de Furman sont munis d’une prise BNC à l’arrière pour y brancher une lampe à col de cygne de 12 VCA (0.5 A) permeant d’éclairer l’arrière du bâ (comme les lampes GN-LED et GN-I de Furman). Il s’agit simplement d’insérer une lampe BNC dans la prise et de la visser jusqu’à ce qu’elle soit bien xée. La lampe s’allume à l’aide de l’interrupteur situé près de la douille BNC. INTERRUPTEUR À BASCULE ON/OFF : L’interrupteur de 10 A qu’on trouve dans la série Classic de Furman a été conçu pour résister au ot de courant intense exigé par beaucoup d’amplicateurs de puissance. Lorsque la poron supérieure de l’interrupteur est à ras du panneau, il y a alimentaon en courant. INDICATEUR DE PROTECTION CONTRE LES SURTENSIONS EXTRÊMES (EVS) : Le voyant DEL Extreme Voltage est normalement éteint. Il est situé à gauche de l’interrupteur, mais lors d’un usage normal, il ne sera PAS allumé. L’indicateur Extreme Voltage contrôle un risque commun dans les industries du diverssement, de l’émission en extérieur et de l’audio-vidéo, soit les défauts de câblage. Par exemple, s’il y avait une connexion accidentelle dans du 330 VCA tandis que 220-240 VCA était requis, ou une série de connexions neutres 330 VCA, le circuit de protecon EVS de Furman détecterait les tensions trop élevées et couperait l’alimentaon avant qu’il y ait des dommages. Dès la mise en marche iniale du module PL-8C E, l’indicateur de surtensions extrêmes s’allumera d’un rouge vif si l’alimentaon ex- cède le niveau de coupure de tension extrême. Lorsque cela survient, les prises PL-8C E ne seront pas alimentées en électricité. Si le module fonconne avec un niveau de tension électrique acceptable et qu’à un moment donné la tension excède 275V, il cessera d’alimenter les prises et le voyant DEL Extreme Voltage s’allumera. NOTE : Si l’alimentaon globale excède le niveau de coupure de tension extrême et a poussé le circuit de protecon EVS à cesser d’alimenter les prises du PL-8C E, l’alimentaon régulière ne peut pas être rétablie sans que l’opérateur éteigne manuellement le module et le rallume. Ne rallumez pas le module avant d’avoir cerné l’origine du problème et d’avoir changé la source d’alimentaon électrique (si nécessaire). INDICATEUR « PROTECTION OK » : Bien que le circuit SMP de Furman assure une protecon presque enèrement autonome contre les pointes de surtension transitoires, la nature trouve parfois le moyen de produire des forces électriques qui dépassent les capacités d’absorpon de TOUT circuit de protecon contre les surtensions, causant des dommages (comme un éclair qui frappe directement un site extérieur). Dans les rares cas où cela survient, le voyant DEL vert « Protecon OK » (situé à la droite des lampes rétractables) s’aaiblira. Si cela se produit, le module conservera un certain niveau de protecon contre les surtensions, mais le disposif d’arrêt de surtension du PL-8C E sera compromis et l’appareil devra être envoyé à Furman pour être réparé. NOTE : Les modules ltres de la série Classic de Furman ne compensent pas les uctuaons de la tension de ligne à CA. Si vous déplacez souvent votre bâ d’un endroit à un autre, rez votre alimentaon de génératrices, ulisez de très longues rallonges, voyagez à l’internaonal ou vivez dans une région encline aux baisses de tension, vous pourriez rer prot d’un régulateur de tension CA Furman.13 FRANÇAIS ENGLISH ESPAÑOL DEUTSCH

PINCE DE SÉCURITÉ POUR CORDON D’ALIMENTATION : Le cordon d’alimentaon détachable du PL-8C E de Furman est accompagné d’une pince de sécurité. La pince de sécurité compo- sée de deux ls chromés (que vous trouverez dans le sac contenant le cordon d’alimentaon) se xe facilement aux trous letés de chaque côté de la prise de courant avec un tournevis Phillips standard. DÉPANNAGE 1)Symptôme: Les prises de courant ne reçoivent pas d’alimentaon électrique. Causepossible: Le disjoncteur (situé sur le panneau arrière, adjacent au cordon d’alimentaon) a été déclenché à cause d’une surtension. Soluon:Débranchez une poron d’équipement qui est branché au module ltre Furman et appuyez sur le bouton de remise en circuit dans la lunee du disjoncteur. 2)Symptôme: Les prises de courant ne reçoivent pas d’alimentaon électrique et l’indicateur « Protecon OK » n’est pas allumé. Causepossible:Il n’y a pas de courant provenant de la prise dans laquelle votre module ltre Furman est branché, ou le circuit de protecon de votre appareil a été compromis. Soluon: Branchez le module ltre Furman dans une prise où il y a un courant de 220-240 VCA. Si le problème persiste, contactez Furman pour obtenir de l’aide technique. 3)Symptôme:L’indicateur de surtension extrême (EVS) est allumé. Causepossible:L’alimentaon de l’appareil dépasse 275V, faisant en sorte que les prises du module soient éteintes. De plus, si le niveau de tension est sous 175V lors de la mise en marche, l’appareil ne transmera pas le courant à ses prises. Soluon:Corrigez la tension de l’alimentaon électrique et meez en marche le module ltre Furman. Si le niveau de tension présent se situe sous 215 VCA ou au-dessus de 245 VCA, songez à installer un régu lateur de tension Furman.

SERVICE À LA CLIENTÈLE

Si vous avez besoin de souen technique ou d’une réparaon, veuillez contacter le Département du service à la clientèle de Furman au 707-763-1010. Vous pouvez également communiquer avec nous par courriel à [e-mail]. Tout équipement qui nous est envoyé pour être réparé doit avoir un numéro d’autorisaon de retour. Pour obtenir ce numéro, téléphonez au Département du service à la clientèle de Furman. Avant de nous faire parvenir un appareil, assurez-vous qu’il soit bien emballé et protégé contre les chocs lors du transport et faites assurer le colis. Nous suggérons que vous gardiez l’emballage original et que vous l’ulisiez pour envoyer l’appareil. Veuillez également inclure une note contenant votre nom, votre adresse, vos numéros de téléphone et d’autorisaon de retour, et une descripon du problème.14 PL-8C E GUIDE DE L’UTILISATEUR

GARANTIE LIMITÉE DE 5 ANS

CONSERVEZVOSREÇUSD’ACHAT! Le reçu constue votre preuve d’achat et conrme que le produit a été acheté chez un distributeur Furman agréé. Vous devrez l’envoyer à Furman pour toute réclamaon. Furman, une marque de Panamax Inc., garane son PL-8C E (le « Produit ») comme suit : Furman garant à l’acheteur original du produit que le produit vendu aux termes des présentes ne pos- sède aucun défaut matériel et de fabricaon pour une période de cinq ans à parr de la date d’achat. Si le produit n’est pas conforme à cee garane limitée durant la période de garane (telle que spéciée ci-dessus), l’acheteur avisera Furman des défauts par cour- riel ([e-mail]). Si les défauts correspondent à ceux qui sont couverts par cee garane, Furman autorisera l’acheteur à retourner le produit à son siège social. Les réclamaons sous garane doivent être accompagnées d’une copie de la fac- ture ou du reçu d’achat original indiquant la date d’achat. Les frais d’envoi doivent être payés à l’avance par l’acheteur du produit. Fur- man s’engage à remplacer le produit à ses frais ou selon son jugement, à réparer le produit défectueux. Les frais d’envoi à l’acheteur seront payés par Furman. LESUSDITSUPPLANTETOUTEAUTREGARANTIE,EXPRIMÉEOUIMPLICITE,YCOMPRIS,MAISPASLIMITÉ AUXGARANTIESIMPLICITESÀL’ÉGARDDELAQUALITÉLOYALEETMARCHANDEVISANTUNBUTPARTICULIER. Furman ne garant pas contre les dommages ou défauts issus d’une ulisaon inappropriée ou de la manutenon anormale du produit, ou contre les dommages ou défauts issus d’une mauvaise installaon. Furman annulera cee garane à sa discréon si le produit a été modié sans l’autorisaon écrite de Furman ou de Panamax Inc. Cee garane ne s’applique également pas aux produits qui ont été réparés par des personnes autres que celles autorisées (par écrit) par Furman ou Panamax Inc. CETTEGARANTIEESTEXCLUSIVE. L’obligaon unique et exclusive de Furman sera de réparer ou de remplacer le produit défectueux de la manière et selon la période indiquée ci- dessus. Furman n’aura pas d’autre obligaon en ce qui a trait aux produits ou à ses pièces, que ce soit sous forme de contrat, de faute professionnelle, de responsabilité stricte ou autre. En aucune circonstance Furman ne pourra être tenu responsable, soit sur la base de cee garane limitée ou autre, de dommages accidentels, spéciaux ou indirects. Cee garane limitée exprime toute l’étendue des obligaons de Furman quant au produit. Si une poron de cee garane limitée devait être jugée nulle ou illégale, le reste demeure- rait en vigueur. CARACTÉRISTIQUES COURANTNOMINAL: 10 A TENSIONDEFONCTIONNEMENT: 180 à 274 VCA ARRÊTDÛÀUNESURTENSION: 275 VCA (typiquement) MODESDEPROTECTIONCONTRELESSURTENSIONS: Ligne à neutre, aucune perte à la terre INTERRUPTIONDUEÀDESSURTENSIONS: Pointe de 376 VCA à 3000 A, 266 VCA RMS TEMPSDERÉACTION: 1 nanoseconde COURANTDECHOCMAXIMAL: 6,500 A ATTÉNUATIONDUBRUIT: 10 dB à 10 kHz, 40 dB à 100 kHz, 50 dB à 500 kHz Courbe d’aénuaon linéaire : impédance de 0.05 — 100 Ohms DIMENSIONS: 1,75 po (H) x 19 po (L) x 10,5 po (P) POIDS:

CONSTRUCTION: Châssis d’acier, panneau avant d’aluminium anodisé noir brossé de 0,120 po, circuits imprimés sur verre-époxyde CONSOMMATION: 25 VA LISTED’AGENCEDESÛRETÉ: CE15 FRANÇAIS ENGLISH ESPAÑOL DEUTSCH

convenance prise de courant deux lampes rétractablesdisjoncteur de 10Aprise de bnc lampebnc lampe commutateur électriquebanques d’isolement de sortie à C.A.admission à C.A. avec la femelle du CEI à la prise du schuko 10agradateur avant de lampeindicateur de statut commutateur électrique16
