P3600 AR G - Conditionneur d'alimentation électrique Furman - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Conditionneur d'alimentation électrique avec régulation de tension
Marque	Furman
Modèle	P3600 AR G
Courant nominal	30 A (3600 W)
Tension de sortie régulée	120 VCA ± 4%
Plage de tension d'entrée (basse)	88-134 VCA
Plage de tension d'entrée (haute)	174-268 VCA
Protection contre les surtensions	Technologie SMP double (blocage à 188 V crête, 3000 A)
Filtrage linéaire	LiFT (réduction du bruit jusqu'à 55 dB à 500 kHz)
Arrêt de tension excessive (EVS)	Seuil à 145 V (entrée 120 V) / 275 V (entrée 240 V)
Nombre de prises de sortie	11 (2 avant NEMA-20, 8 arrière NEMA-20, 1 arrière L5-30R)
Connecteur d'entrée	L14-30P à verrou tournant (connecteur à monter sur câble fourni)
Affichages	Voltmètre numérique et ampèremètre True RMS
Indicateurs LED	Protection OK, tension extrême, plage de tension, erreur de câblage, température
Refroidissement	Ventilateur interne
Disjoncteurs magnétiques	2 x 20 A pour les batteries de prises
Type de montage	Montage en bâti 19 pouces (oreilles réglables incluses)
Garantie	5 ans limitée

FOIRE AUX QUESTIONS - P3600 AR G Furman

Comment installer le câble d'alimentation ?

Aucun câble d'alimentation n'est fourni. Vous devez monter le connecteur à verrou tournant L14-30R fourni sur un câble de calibre approprié (10 AWG pour 120 V, 14 AWG pour 240 V) et le connecter à la source. Consultez un électricien agréé si nécessaire.

Quelle est la tension de sortie du P3600 AR G ?

La tension de sortie est régulée à 120 VCA ± 4% quelle que soit la tension d'entrée dans les plages de régulation.

Que faire si le voyant 'Protection OK' est éteint ?

Cela indique que le circuit SMP a été endommagé par une surtension extrême. Un niveau de protection est conservé, mais le taux de blocage est compromis. Contactez Furman pour une réparation en usine.

Que signifie le voyant de tension excessive (EVS) allumé ?

L'arrêt de tension excessive (EVS) a coupé l'alimentation car la tension d'entrée dépasse 145 V (120 V) ou 275 V (240 V). Corrigez la tension, puis éteignez et rallumez l'appareil.

Comment choisir entre les plages de tension basse et haute ?

Le P3600 AR G détecte automatiquement la plage appropriée (88-134 V ou 174-268 V). Aucune sélection manuelle n'est nécessaire.

Puis-je utiliser l'appareil avec une tension secteur de 230 V ?

Oui, il accepte automatiquement les tensions de 170 à 264 V (plage haute) et régule la sortie à 120 V. Assurez-vous que le câblage est adapté (X et Y pour les phases).

Quelle est la charge maximale que je peux connecter ?

La charge maximale est de 30 A (3600 W) à tension nominale. Pour des tensions inférieures à 120 V, la capacité doit être déclassée d'environ 170 mA par volt sous 120 V.

Comment nettoyer le P3600 AR G ?

Nettoyez avec un chiffon humide uniquement. N'utilisez pas de solvants ni de nettoyants abrasifs. Ne versez jamais de liquide à l'intérieur.

Que faire si le ventilateur interne ne tourne pas ?

Vérifiez qu'aucune obstruction ne bloque les fentes d'aération. Si le problème persiste, contactez le service client Furman pour une éventuelle réparation.

Comment bénéficier de la garantie de 5 ans ?

Conservez votre reçu comme preuve d'achat. En cas de défaut, contactez Furman au 877-486-4738 ou par email. Vous devrez renvoyer l'appareil avec un numéro d'autorisation de retour (AR).

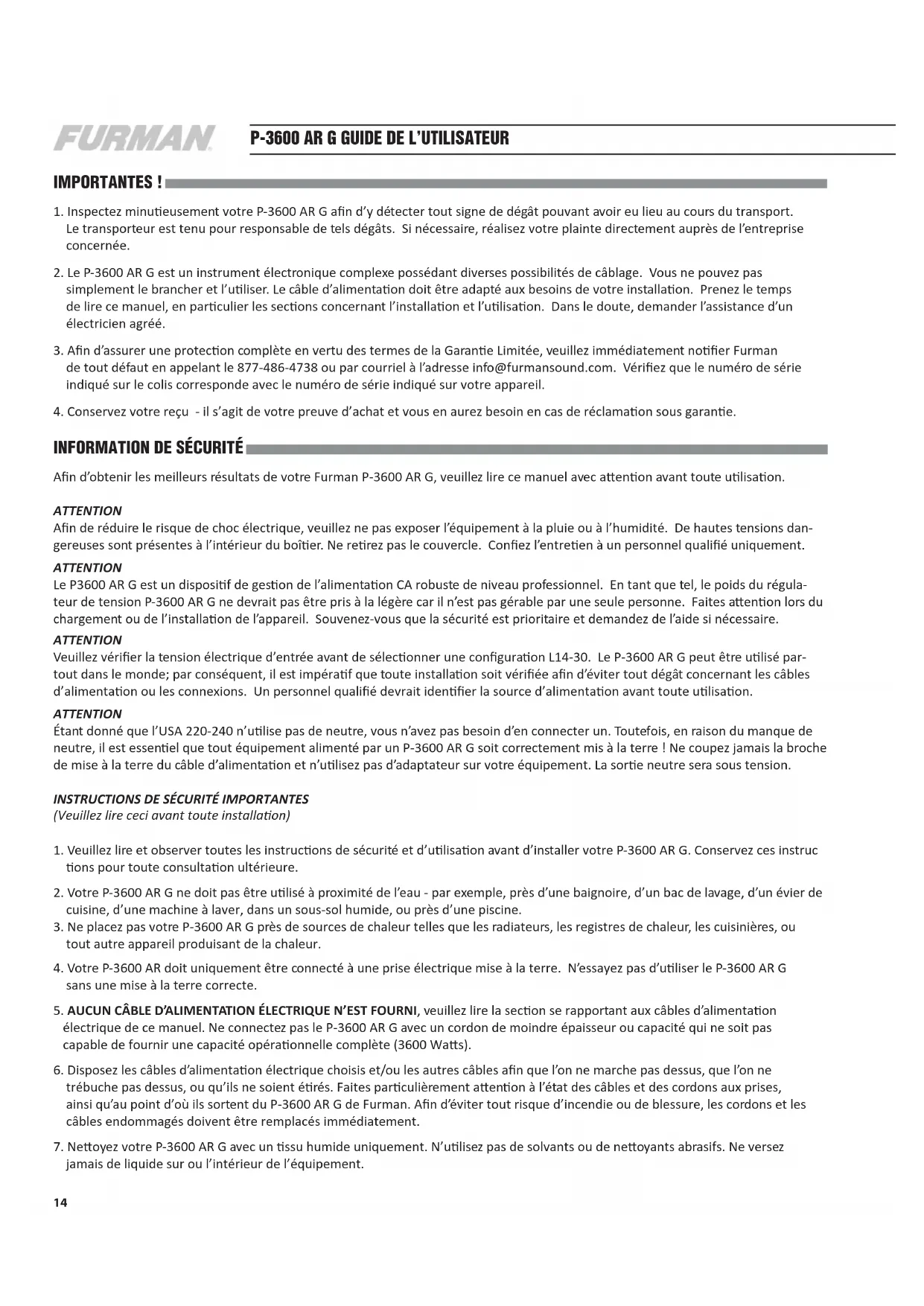

MODE D'EMPLOI P3600 AR G Furman

1. Inspectez minutieusement votre P-3600 AR G afin d'y détecter tout signe de dégât pouvant avoir eu lieu au cours du transport. Le transporteur est tenu pour responsable de tels dégâts. Si nécessaire, réalisez votre plainte directement auprès de l'entreprise concernée.
2. Le P-3600 AR G est un instrument électronique complexe possédant diverses possibilités de câblage. Vous ne pouvez pas simplement le brancher et l'utiliser. Le câble d'alimentation doit être adapté aux besoins de votre installation. Prenez le temps de lire ce manuel, en particulier les sections concernant l'installation et l'utilisation. Dans le doute, demander l'assistance d'un électricien agréé.
3. Afin d'assurer une protection complète en vertu des termes de la Garantie Limitée, veuillez immédiatement notifier Furman de tout défaut en appelant le 877-486-4738 ou par courriel à l'adresse [e-mail]. Vérifiez que le numéro de série indiqué sur le colis corresponde avec le numéro de série indiqué sur votre appareil.
4. Conservez votre reçu - il s'agit de votre preuve d'achat et vous en aurez besoin en cas de réclamation sous garantie.

INFORMATION DE SÉCURITÉ

Afin d'obtenir les meilleurs résultats de votre Furman P-3600 AR G, veuillez lire ce manuel avec attention avant toute utilisation.

ATTENTION

Afin de réduire le risque de choc électrique, veuillez ne pas exposer l'équipement à la pluie ou à l'humidité. De hautes tensions dangereuses sont présentes à l'intérieur du boîtier. Ne retirez pas le couvercle. Confiez l'entretien à un personnel qualifié uniquement.

ATTENTION

Le P3600 AR G est un dispositif de gestion de l'alimentation CA robuste de niveau professionnel. En tant que tel, le poids du régulateur de tension P-3600 AR G ne devrait pas être pris à la légère car il n'est pas gérable par une seule personne. Faites attention lors du chargement ou de l'installation de l'appareil. Souvenez-vous que la sécurité est prioritaire et demandez de l'aide si nécessaire.

ATTENTION

Veuillez vérifier la tension électrique d'entrée avant de sélectionner une configuration L14-30. Le P-3600 AR G peut être utilisé partout dans le monde; par conséquent, il est impératif que toute installation soit vérifiée afin d'éviter tout dégât concernant les câbles d'alimentation ou les connexions. Un personnel qualifié devrait identifier la source d'alimentation avant toute utilisation.

ATTENTION

Étant donné que l'USA 220-240 n'utilise pas de neutre, vous n'avez pas besoin d'en connecter un. Toutefois, en raison du manque de neutre, il est essentiel que tout équipement alimenté par un P-3600 AR G soit correctement mis à la terre ! Ne coupez jamais la broche de mise à la terre du câble d'alimentation et n'utilisez pas d'adaptateur sur votre équipement. La sortie neutre sera sous tension.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

(Veuillez lire ceci avant toute installation)

1. Veuillez lire et observer toutes les instructions de sécurité et d'utilisation avant d'installer votre P-3600 AR G. Conservez ces instructions pour toute consultation ultérieure.
2. Votre P-3600 AR G ne doit pas être utilisé à proximité de l'eau - par exemple, près d'une baignoire, d'un bac de lavage, d'un évier de cuisine, d'une machine à laver, dans un sous-sol humide, ou près d'une piscine.
3. Ne placez pas votre P-3600 AR G près de sources de chaleur telles que les radiateurs, les registres de chaleur, les cuisinières, ou tout autre appareil produisant de la chaleur.
4. Votre P-3600 AR doit uniquement être connecté à une prise électrique mise à la terre. N'essayez pas d'utiliser le P-3600 AR G sans une mise à la terre correcte.
5. AUCUN CÂBLE D'ALIMENTATION ÉLECTRIQUE N'EST FOURNI, veuillez lire la section se rapportant aux câbles d'alimentation électrique de ce manuel. Ne connectez pas le P-3600 AR G avec un cordon de moindre épaisseur ou capacité qui ne soit pas capable de fournir une capacité opérationnelle complète (3600 Watts).
6. Disposez les câbles d'alimentation électrique choisis et/ou les autres câbles afin que l'on ne marche pas dessus, que l'on ne trébuche pas dessus, ou qu'ils ne soient étirés. Faites particulièrement attention à l'état des câbles et des cordons aux prises, ainsi qu'au point d'où ils sortent du P-3600 AR G de Furman. Afin d'éviter tout risque d'incendie ou de blessure, les cordons et les câbles endommagés doivent être remplacés immédiatement.

7. Nettoyez votre P-3600 AR G avec un tissu humide uniquement. N'utilisez pas de solvants ou de nettoyants abrasifs. Ne versez jamais de liquide sur ou l'intérieur de l'équipement.

8. Votre P-3600 AR G doit être entretenu par un personnel de maintenance qualifié lorsque :

9. La connexion d'entrée montre des signes de dégâts dus à la chaleur

10. Des objets sont tombés ou des liquides se sont écoulés à l'intérieur de l'équipement.
11. L'équipement a été exposé à la pluie ou à une humidité extrême.
12. L'équipement ne paraît pas fonctionner normalement.
13. Le voyant de "Protection OK" n'est pas allumé.

14. L'équipement est tombé, ou le boîtier a été endommagé.

15. Votre P-3600 AR G nécessite qu'une mise à la terre de sécurité soit présente pour permettre un fonctionnement correct. Toute tentative d'utilisation de l'équipement sans mise à la terre de sécurité est considérée comme une utilisation incorrecte et peut annuler la garantie.

16. Ne tentez pas de réparer votre P-3600 AR G au-delà de ce qui est décrit dans ce manuel. Toute autre réparation devrait être confiée à un personnel de maintenance qualifié.

Limitations du P-3600 AR G

L'alimentation CA est, dans une certaine mesure, imprévisible. La tension disponible peut varier d'un endroit à l'autre et d'un moment à l'autre. La forme d'onde peut ne pas être une onde sinusoïdale parfaite, et des bruits de haute ou de basse fréquence peuvent être présents. L'alimentation CA varie d'un pays à l'autre en termes de tension et de fréquence. Le P-3600 AR G est une solution unique en son genre qui élimine la majorité des problèmes que ces situations peuvent entraîner. Néanmoins, vous devez savoir qu'il y a certaines choses que le P-3600 AR G ne peut pas faire. Celles-ci comprennent, mais ne se limitent pas à :

• La protection contre les pertes de courant totales (interruption totale).
• Effectuer la conversion de fréquence à 60 Hz.
• Isoler un équipement qui n'est pas mis à la terre.
  • Gérer une alimentation polyphasée.

CARACTÉRISTIQUES DU P-2400 AR DE FURMAN

• Régulation de tension True RMS - Un autotransformateur torique de 30 amp à très faible bruit avec microprocesseur de contrôle délivrant 120 VCA +/- 4% pour des plages de niveaux d'entrée sélectionnées automatiquement de 88 à 134V et de 170 à 264V
• Technologie SMP double (Series Multi-Stage Protection) - Protégeant contre les pointes et les surtensions transitoires
• LiFT (Linear Filtering Technology) - Technologie de filtrage linéaire sans altération de la mise à la terre
• EVS (Arrêt en cas de tension excessive) - Protégeant en cas de tension catastrophiques
• Détection d'erreur de câblage protégeant contre les mauvais câblages électriques
• Voltmètre d'entrée : un voltmètre numérique de précision de laboratoire permettant de vérifier la tension source
• Ampèremètre de sortie : un ampèremètre numérique True RMS permettant d'éviter les surcharges
• Voyant tricolore pour la plage de tension (complémente la lecture numérique de la tension)
• Voyant LED de détection d'erreur de câblage, de température et de tension excessive
• Capacité de courant 30 amp - 3600 watts efficacement dans le monde entier
• Huit sorties CA régulées NEMA de 20 amp sur le panneau arrière et deux sorties NEMA de 20 amp sur le panneau frontal
• Une sortie régulée NEMA de 120V 30 amp à verrou tournant L-5 sur le panneau arrière
• Très faible fuite de champ magnétique parasite
• Connecteur d'entrée robuste de 120V 30A à verrou tournant L-14 destiné à la source d'alimentation CA (50/60 Hz, monophasé)
• Oreilles de montage sur bâti intégrée et réglable pour un l'intégration commerciale
• Poignées du panneau frontal détachable pour une économie d'espace lors de l'installation
  • Garantie limitée de 5 ans

DÉFINITIONS DES FONCTIONNALITÉS

Technologie de régulation de tension True RMS

La régulation de tension True RMS au sein du P-3600 AR G est conçue autour d'un autotransformateur torique à très faible bruit de 10 prises. Un microprocesseur contrôle la tension RMS d'entrée avec chaque cycle, mesurant l'angle de phase parallèlement au cycle d'avancement. La majorité des régulateurs commerciaux de tension utilisant des transformateurs à prises multiples commutent les prises à des moments non contrôlés. Cela crée des pointes de tensions et des cliquetis qui peuvent parasiter l'audio. Lorsqu'une variation de tension nécessite une correction par le P-3600 AR G, la régulation de tension True RMS avance une nouvelle prise avec moins de contrainte et de cette façon évite la distorsion de la forme d'onde CA. L'hystérésis des circuits du P-3600 AR G

évite la commutation de l'une à l'autre des prises adjacentes (ou "murmures") caractéristique de bien des régulateurs de tension commerciaux. SI nécessaire, la technologie de régulation de tension True RMS peut commuter les prises deux fois par cycle avec un temps de récupération plus court que pour les régulateurs de tensions commerciaux. De plus et contrairement aux régulateurs de tension qui emploient des transformateurs ferrorésonants, le P-3600 AR G n'est pas sensible aux petites erreurs de fréquence, le rendant idéal pour l'utilisation avec les générateurs. En outre, la conception torique de l'autotransformateur assure une fuite minime des champs magnétiques parasites.

Le P-3600 AR G possède une portée de capacité basse de 88 VCA à 134 VCA et une portée de capacité haute de 170 VCA à 264 VCA. Il n'est pas nécessaire de sélectionner la portée. Le P-3600 AR G reconnaît automatiquement les tensions utilisables et le cas échéant, commence immédiatement à réguler. Cette portée de capture impressionnante assure une sortie de 120 VCA. Afin de fournir la tension CA régulée, le P-3600 AR G possède huit sorties sur le panneau arrière et deux sorties de courant sur le panneau frontal. Une sortie L5-30R capable de délivrer 30 amp se trouve également sur le panneau arrière. Toutes les sorties sont non seulement régulées, mais également dotées d'un parasurtenseur et filtrées linéairement, convertissant ainsi l'appareil en un conditionneur d'alimentation toutes fonctions.

Remarque : Le P-3600 AR G est à utiliser avec une tension CA uniquement. Les tensions DC ne doivent jamais être appliquées. De plus, il ne modifie ni ne régule la fréquence de la ligne. La fréquence de sortie sera toujours la même que celle d'entrée. L'appareil doit uniquement être branché à une prise électrique mise à la terre.

Parasurtenseur - Technologie Double SMP (Series Multi-Stage Protection)

Le parasurtenseur SMP (Series Multi-Stage Protection) de Furman élimine les appels de service et les coûteux temps de coupure. Les circuits de parasurtension traditionnels se sacrifient lorsqu'ils sont exposés à de multiples pointes de tension transitoires, imposant le démontage de votre système et la réparation du parasurtenseur. Ce n'est pas le cas avec le SMP de Furman. Avec le SMP, les tensions dangereuses transitoires sont absorbées en toute sécurité, contenues et dissipées. Votre équipement branché est protégé, tandis que votre P-3600 AR G se protège lui-même. La capacité de réglage automatique de tension SMP non parallèle est exclusive du P-3600 AR G. Tandis que d'autres appareils de gestion de l'alimentation autour du monde offrent un blocage des tensions bien au-dessus de la technologie SMP de Furman, la technologie double SMP bloque les pointes de 188V à 120V standards (pointe de 375V dans les applications 240V) - même lors des essais avec de multiples surtensions transitoires de 6000 Vpk/3000 amp. Ce niveau de protection sans précédent n'est disponible qu'avec la technologie SMP de Furman.

LiFT (Technologie de filtre linéaire)

La technologie de filtre linéaire (LiFT) de Furman réduit le bruit de la ligne CA de façon linéaire au travers d'une très large bande passante. Les filtres/conditionneurs CA traditionnels ont été conçus pour des conditions de laboratoire irréalistes - qu'elles soient de filtres à pôles multiples ou de série conventionnelle, les technologies précédentes pouvaient endommager les performances audio et vidéo, en raison de la pointe résonnante de leur conception antique et non linéaire. Dans certaines situations, ces appareils peuvent en fait ajouter plus de 10 dB de bruit à la ligne entrante CA. Pire encore, la perte de données numériques, le besoin de réinitialiser les présélections numériques, ou la destruction de convertisseurs numériques sont fréquemment causés par des pointes de tension excessive et du bruit CA contaminant la masse de l'équipement. Le LiFT de Furman réalise une approche différente, assurant une performance optimale grâce au filtre linéaire sans contamination, ou fuite, à la masse.

Protection contre tensions catastrophiques - Arrêt de tension excessive

Les circuits du réputé EVS (Arrêt de tension excessive) de Furman offrent une protection contre les situations de surtension catastrophiques. La technologie EVS surveille constamment la tension, et lorsque celle-ci grimpe jusqu'à un niveau dangereux pour plus d'un quart de seconde, ou si une erreur est détectée, elle coupe l'alimentation du circuit SMP et de tous les équipements connectés.

Détection d'erreur de câblage

La détection d'erreur de câblage, avec l'EVS, protège contre les connexions accidentelles aux neutres intermittents et les câbles d'alimentation mal connectés. Dans les deux cas, chaque circuit protège contre les situations catastrophiques en coupant l'alimentation entrante jusqu'à ce que le problème soit corrigé.

INTRODUCTION

Merci d'avoir acheté ce régulateur de tension/conditionneur d'alimentation Furman de série Prestige, et félicitations pour votre choix. Le P-3600 AR G a été précisément fabriqué pour satisfaire bien plus que les besoins critiques des studios d'enregistrement, des installations de diffusion, et des organisateurs de tournées à travers le monde. Cet appareil comprend des fonctionnalités telles que la régulation de tension True RMS de Furman, le circuit Series Multi-Stage Protection (SMP) et notre technologie exclusive de filtre linéaire (LiFT). Ensemble, ces technologies composent exactement ce que nos clients en sont venus à attendre de Furman : une protection et une épuration intransigeantes. Ces caractéristiques rendent le P-3600 AR G idéal en tant que composant d'un circuit de distribution d'alimentation pour une utilisation dans le monde entier, tolérant les tensions nationales de 100, 120, 220, 240, ou autres, avec la même facilité et sans besoin de réajustement.

Le P-3600 AR G de Furman est destiné à protéger les équipements électroniques sensibles contre les problèmes causés par les irrégularités ou les baisses de tension des lignes CA pouvant entraîner des changements des fréquences audio, une défaillance de l'équipement numérique (telle que la perte des programmes MIDI ou d'autres données), ou dans les cas extrêmes, des dégâts permanents. L'appareil tolère les entrées de tension d'une plage de tensions CA mondiale et les convertit en une tension de sortie fixe et stable de 120V (120V plus ou moins 4%). Les tensions se trouvant à plus ou moins 10% des valeurs de capture peuvent être converties à un niveau fonctionnel. Les amplificateurs, les consoles, et les stations numériques bénéficieront d'une tension stable car le P3600 AR G protège l'équipement et permet une performance optimale. Si vous voyagez à l'étranger, dérivez l'alimentation de générateurs, utilisez des cordons excessivement longs, ou si vous êtes dans une zone propice aux chutes de tension, vous possèderez un avantage remarquable grâce à l'utilisation du nouveau régulateur de tension P-3600 AR G de Furman.

DESCRIPTION

Mesures Et Voyants Du Panneau Frontal

Le P-3600 AR G offre des compteurs numériques de précision affichant la tension entrante par paliers de 1 volt et un ampèremètre RMS mesurant le courant par paliers de cinquième d'ampère. La précision du voltmètre est de +/- 1,5 volts et comprend un voyant de tension tricolore. Celui-ci indique à l'utilisateur si la tension se trouve dans ou en dehors d'une plage de valeurs sûres. L'ampèremètre mesure avec précision le flux de courant pour une analyse instantanée des conditions du système. Le panneau frontal inclut également des voyants concernant la température de fonctionnement et les erreurs de câblage permettant ainsi une surveillance intégrale.

Connexions

Le P-3600 AR G est équipé de dix sorties régulées CA NEMA de 20 amp; deux sorties de courant CA sur le panneau frontal et huit sorties sur le panneau arrière. Les sorties CA arrières comprennent une isolation de bruit distincte en deux batteries de condensateurs. Il y a deux disjoncteurs magnétiques SPST de 20 amp sur la façade du P-3600 AR G permettant une réinitialisation rapide dans le cas où le courant CA excèderait les tolérances de l'une des batteries de condensateurs assignée. Les disjoncteurs magnétiques destinés à la batterie A et B sont clairement indiqués sur le panneau frontal du P-3600 AR G. Le duplex du panneau frontal opposé aux disjoncteurs magnétiques doive être considéré comme une extension de la Batterie B et par conséquent toute dérive de courant au travers des prises de courant sera liée au disjoncteur magnétique de la Batterie B.

Dans le cas où une alimentation de 120 V et 30 amp est nécessaire, la prise NEMA L5-30R du panneau arrière fournit une source régulée et filtré de façon linéaire. Une fiche mâle CA à verrou tournant L5-30P pourra solidement être insérée dans la prise délivrant au P-3600AR G sa capacité complète. Le disjoncteur de courant d'appel / l'interrupteur d'alimentation principal agit en tant que premier dispositif de sécurité pour la prise L5-30R. Le disjoncteur magnétique et la prise L5-30R sont évalués à 30 amp à 120 volts ou 15 amp à 240 volts. Cette caractéristique découle de la capacité d'interruption automatique de la technologie de régulation de la tension du P-3600 AR G.

Une fiche femelle NEMA à verrou tournant L14-30R est fournie, permettant la connexion à la source de tension. La source d'alimentation de tension variera de continent en continent. Les productions de tournées peuvent nécessiter plus d'une configuration L14-30R en raison de la multitude de variantes existant dans le monde. Il est recommandé que des câbles d'alimentation électrique et des connecteurs à verrou tournant L14-30R soient connectés à l'avance selon les exigences électriques prévues afin d'assurer une installation rapide. Si vous avez la moindre question lors du branchement des connecteurs, veuillez contacter Furman pour obtenir de l'aide ou obtenez l'assistance d'un électricien agréé.

INSTALLATION

En raison de la conception du transformateur torique, le P-3600 AR G de Furman peut être disposé près de la plupart des autres équipements sans crainte de parasitage dû à une fuite de champ magnétique de 50/60 Hz. Malgré tout, l'emplacement suggéré sur le bâti est au sommet ou à la base. Faites preuve de prudence lors du chargement ou du montage sur bâti du P-3600 AR G. Son poids peut s'avérer imposant et vous aurez peut-être besoin d'aide. Demandez de l'aide lors du montage sur bâti du P-3600 AR G.

Les oreilles de montage sur bâti sont situées de chaque côté du P-3600 AR G. Les oreilles réglables doivent être retirées avant toute utilisation de rails pour bâti. Les oreilles de montage sur bâti peuvent être utilisées conjointement avec les oreilles du châssis du panneau frontal, si aucun rail pour bâti n'est disponible. Comme pour tout équipement de montage sur bâti, assurez-vous d'utiliser des vis de mécanique de 10-32 pour le montage dans les trous taraudés du bâti (il ne s'agit pas d'une taille métrique). Faites attention aux vis de 10-24 en particulier, elles peuvent correspondre en forçant mais elles abîmeront le filet. Afin d'éviter de rayer la finition du panneau frontal, utilisez des rondelles en plastique sous les têtes des vis. Tandis que dans le support, vous pouvez enlever les poignées de panneau avant de P-3600 AR G.

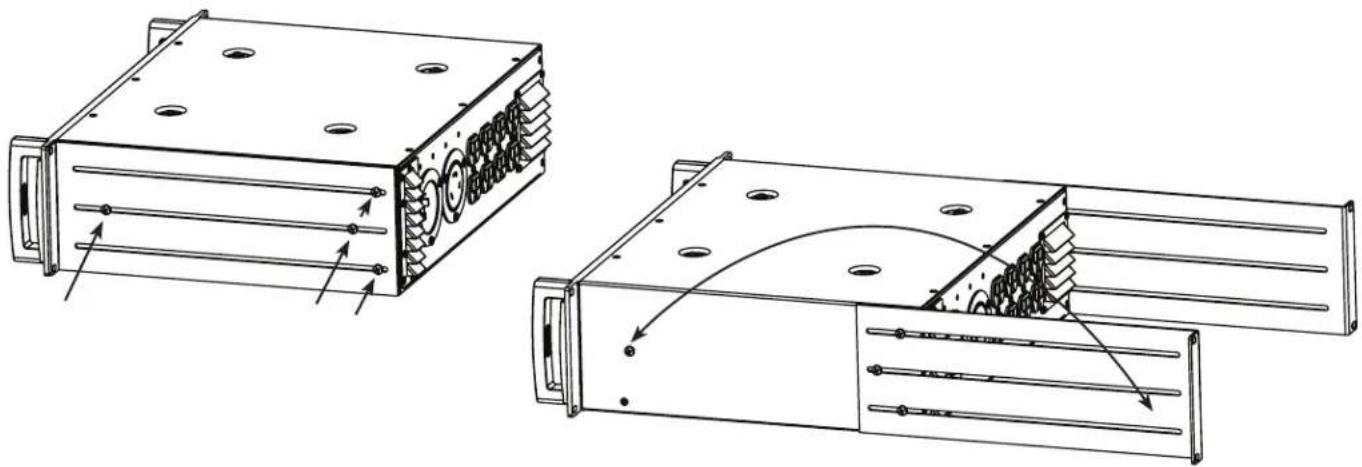

Montage sur bâti :

Si vous installez le P-3600 AR G dans un bâti qui possède des rails de montage arrière et frontaux, vous pouvez facilement le fixer à l'arrière de votre bâti. Retirez simplement les vis de fixation des flancs* et de la façade des oreilles de montage réglables du P-3600 AR G ainsi que des plaques latérales de renforcement (situées sur chaque côté du châssis), inversez-les et rattachez-les au châssis du P-3600 AR G (Voir l'illustration ci-dessous).

* REMARQUE : Veuillez utiliser les vis qui sont fournies. Si des vis doivent être obtenues ailleurs, n'utilisez pas les vis longtemps que 5/16 de pouce. Les vis plus longtemps que 5/16 » peuvent entrer en contact avec les composants internes rendant l'unité inopérable.

Connecteur d'entrée L14-30R et câble d'alimentation électrique :

Le P-3600 AR G est accompagné d'un connecteur femelle à verrou tournant L14-30R. AUCUN CÂBLE D'ALIMENTATION ÉLECTRIQUE N'EST FOURNI. En raison des nombreuses différences concernant les codes de conformité électrique autour du monde et des besoins en longueur de câble différents pour chaque installation, il est impossible d'inclure un câble d'alimentation avec votre P-3600 AR G. Le connecteur (à monter sur le câble) correspondant au connecteur à verrou tournant du P-3600 AR G est fourni, mais il est du ressort du personnel qualifié de le fixer sur le câble d'alimentation électrique de calibre, nombre de conducteurs, longueur et connecteur vers la source appropriés.

Choisir le câble d'alimentation :

Pour un fonctionnement nominal de 120 VCA, un câble de 3 conducteurs et d'au moins 10 AWG (0,101"/2,56mm de diamètre) doit être utilisé, selon la distance de la source d'alimentation.

Pour un fonctionnement nominal de 208-240 VCA, un câble de 3 conducteurs et d'au moins 14 AWG (0,064"/1,62mm de diamètre) doit être utilisé, selon la distance de la source d'alimentation.

L'utilisation d'un câble avec gaine en caoutchouc est fortement recommandée pour permettre une meilleure flexibilité et une résistance à l'abrasion. Il est possible d'utiliser un câble à 4 conducteurs, mais il n'est pas nécessaire de le faire et cela n'est pas recommandé.

Instructions de câblage du câble d'alimentation :

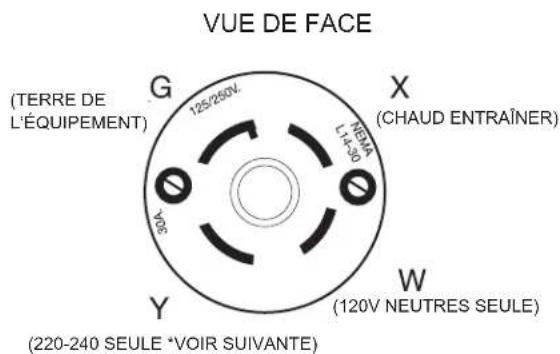

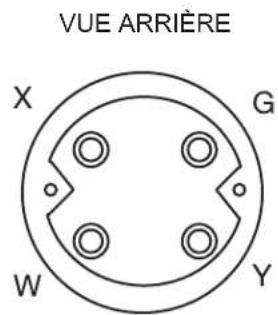

Reportez-vous aux diagrammes suivants pour le câblage du connecteur à verrou tournant :

VUE DE FACE (TERRE DE L'ÉQUIPEMENT) G 125/260V X (CHAUD ENTRAÎNER) L14-36 Y (220-240 SEULE *VOIR SUIVANTE) W (120V NEUTRES SEULE)

Conditions générales de câblage: :

Gamme de tension basse (88 à 133VAC, 30A max) est appliquée entre X et W. Gamme de tension élevée (170 à 265VAC, 15A max) est appliquée entre X et Y. G est toujours au sol équipement.

Pour le câblage 120V: :

Le fil chaud mènent à X (noir en Amérique du Nord). Câblez le neutre mènent à W (blanc en Amérique du Nord). Câblez l'équipement rectifié à G (vert en Amérique du Nord).

Câblage de 220-240V USA :

Le fil chaud mènent à X (noir en Amérique du Nord). Le fil chaud mènent à Y (rouge ou bleu en Amérique du Nord) ^* . Câblez l'équipement rectifié à G (vert en Amérique du Nord).

Câblage de 220-240V l'Europe :

Le fil chaud mènent à X (brun, ou à noir avec les raies blanches en Europe). Le fil neutre mènent à Y (bleu en Europe) ^* . Câblez l'équipement rectifié à G (vert avec la raie jaune en Europe).

Connecteur à la source sur le câble d'alimentation:

Le connecteur utilisé à la source doit être évalué à au moins 250V-15A pour un fonctionnement en tension haute, ou 120V-30A pour un fonctionnement en tension basse. Dans le doute, consultez un électricien agréé lors de l'installation de votre P-3600 AR G.

FONCTIONNEMENT

Interrupteur de résistance magnétique ultra-basse / disjoncteur :

L'interrupteur / disjoncteur de capacité de 30 amp de la série Prestige de Furman est spécialement conçu pour supporter d'énormes appels de courant de nombreux amplificateurs de puissance. De plus, les disjoncteurs magnétiques de Furman sont insensibles à la température, et ils n'augmentent pas l'impédance CA contrairement à bon nombre de disjoncteurs thermiques bon marché. Si la capacité de courant RMS de 30 amp du P-3600 AR G est dépassée, l'interrupteur à ressort se réinitialisera immédiatement en position "Off". Vous aurez besoin de replacer l'interrupteur en position "On" une fois le problème corrigé (généralement en débranchant un composant) ou le courant RMS inférieur à 30 amp (3600 watts).

Capacité de courant totale (charge maximale et minimale) :

Le P-3600 AR G peut supporter des charges allant jusque 30 ampères (3600 watts) aussi longtemps que la tension d'entrée est égale ou supérieure à 120 volts (basse) ou 240 volts (haute). Pour les tensions inférieures à ce niveau, sa capacité doit être dévaluée à environ 170 milliampères par volt (voir l'Illustration n°2 située à la fin de cette section). Du point de vue pratique, afin de faire face aux pires situations de baisse de tension, vous devriez planifier votre charge totale afin qu'elle ne dépasse pas les 22,5 ampères ou les 2700 watts. Veuillez noter que cela fait référence au besoin en énergie de la totalité des équipements branché au P-3600 AR G, pas au besoin de chacun d'entre eux.

REMARQUE : Vu qu'il n'existe aucune charge minimale pour le P-3600 AR G, vous pourrez entendre un bourdonnement mécanique venant directement de l'appareil si l'interrupteur est allumé sans qu'aucun équipement ne soit branché. Généralement, cela s'arrête une fois que l'appareil obtient une charge de 50 watts ou plus.

Voltmètre numérique :

Le voltmètre CA numérique de haute précision Furman se trouve sur le panneau frontal, du côté gauche. Le voltmètre mesure continuellement les tensions entrantes au sein d'une tolérance typique de +/- 1,5 VCA. Il doit être précisé que la lecture de tension est déterminée par la source CA entrante. Les voyants LED supplémentaires de PROTECTION OK, EXTREME VOLTAGE (tension extrême) et VOLTAGE RANGE (plage de tension) sont situés sur la lentille du voltmètre à côté de la lecture de la tension.

Voyant LED Protection OK :

La “Protection OK” LED est normalement éclatante. Bien que le circuit SMP de Furman assure une protection contre les surtensions transitoires, la nature a le pouvoir de créer occasionnellement des forces électriques qui sont bien au-delà des capacités de tout appareil TVSS destiné à les absorber sans dégât (c'est par exemple le cas de d'un coup de foudre direct sur l'un des composants extérieurs). Dans les rares cas où cela se produirait, le voyant vert “Protection OK” (situé en bas à droit du voltmètre) ne s'allumera pas. Si cela se produit, un certain niveau de protection contre les surtensions sera conservé, mais le taux de blocage de tension de Furman sera compromis. L'équipement devra être renvoyé à Furman.

Voyant LED d'extinction en cas de tension extrême :

Le voyant LED de tension extrême est normalement éteint. Il est situé dans la lentille du voltmètre, centré directement au-dessus de le voyant LED bleu du voltmètre, bien que lors du fonctionnement normal, il ne sera PAS visible. Le circuit EVS de Furman per-

çoit les tensions si hautes que le fonctionnement serait impossible et coupe l'alimentation avant que des dégâts aient lieu.

Dès l'application initiale de l'alimentation au P-3600 AR G, le voyant de tension extrême s'allumera en rouge brillant si la tension d'entrée dépasse la tension extrême de coupure. Lorsque cela se produit, l'alimentation ne sera pas transférée vers les prises du P-3600 AR G. Si l'appareil a fonctionné avec une tension d'entrée acceptable et qu'une tension dépasse soudainement les 145V au niveau de 120V ou les 275V au niveau de 240V, l'appareil coupe l'alimentation de ses prises et le voyant LED de tension extrême s'allume.

REMARQUE : Si l'alimentation principale dépasse la haute tension de coupure et a entraîné la coupure de l'alimentation des prises du P-3600 AR G par l'EVS, il ne peut pas restaurer l'alimentation sans l'intervention manuelle de l'opérateur qui éteindra l'appareil et l'allumera à nouveau. Évitez de rallumer l'appareil sans vérifier d'abord la source du problème et peut-être changer la source CA.

Voyant LED de plage de tension :

Ce voyant tricolore de plage de tension est situé dans le coin inférieur gauche de la lentille du voltmètre digital. Lorsque la tension entrante CA se trouve dans les limites de capture du P-3600 AR G, le voyant tricolore sera vert (optimal), indiquant que l'appareil est en régulation. Toutefois, si le régulateur rencontre une situation transitoire, le voyant sera de couleur orange (attention). Cette indication orange apparaît lorsqu'il y a des changements excessifs ou de soudaines oscillations au niveau de l'entrée (+/- 10 volts). Si la tension d'entrée est en dehors de la plage de capture, le voyant sera rouge, par exemple sous les 88V ou au-dessus de 134V pour une source de 100V à 120V; sous les 170V ou au-dessus de 264V pour les sources de 208V à 240V. Les avertissements rouges indiquent que la tension d'entrée est bien loin de son niveau optimal et bien au-delà des limites de la plage de capture offrant une source de tension constante. Dans ce cas, le P-3600 AR G continuera de réguler à partir de la dernière prise de l'autotransformateur, fournissant une tension de sortie aussi proche de 120V que possible (par exemple, une tension d'entrée de 92V reviendrait à 110V à la sortie). Lors de l'utilisation du P-3600 AR G dans des applications critiques où la sortie de 120V est la principale préoccupation, l'indication rouge est précieuse.

Ampèremètre True RMS :

L'ampèremètre True RMS de Furman est situé sur le côté droit du panneau frontal, mesurant constamment la charge total du circuit CA, avec une tolérance typique de +/- 0,5 ampères. Vu que l'ampèremètre comprend la technologie True RMS, les lectures du courant sont précises quelles que soient les conditions de la charge (capacitive, inductive ou résistive).

Voyant LED d'erreur de câblage :

Le voyant d'erreur de câblage contrôle les erreurs communes dans l'industrie du spectacle. Par exemple, une erreur de câblage peut avoir lieu suite à la connexion accidentelle d'un conducteur neutre au panneau électrique de service. Le voyant d'erreur de câblage est un voyant LED rouge situé en bas à droite de l'ampèremètre. Cette fonctionnalité fonctionne conjointement avec le circuit EVS Furman assurant une protection maximale des circuits incorrectement câblés et des connecteurs à verrou tournant incorrectement câblés. Si le voyant est illuminé, le P-3600 AR G ne fonctionnera pas jusqu'à ce que l'erreur de câblage soit corrigée.

Voyant LED de plage de température :

Situé en bas à gauche de l'affichage de l'ampèremètre, le voyant LED de plage de température fournit des informations de diagnostic concernant l'environnement ambiant interne du régulateur de tension P-3600 AR G. Ce voyant LED bicolore est de couleur verte lorsque la température est favorable à l'autotransformateur. Il peut basculer vers la couleur orange lorsque la température devient moins favorable.

Voyant LED de température extrême :

Bien que les environnements puissent être anticipés, tout ne peut pas être prévu. Dans des environnements sujets à des températures très élevées, combinées avec des flux de courant soutenus, il est possible que la température maximale autorisée du P-3600 AR G soit dépassée. Si cette situation se produit, l'appareil provoquera l'arrêt thermique afin d'assurer sa sécurité. Le voyant de température extrême (situé dans la lentille de l'ampèremètre, centré directement au-dessus du voyant bleu du courant) s'allumera lorsque la température maximale est atteinte et que l'alimentation vers toutes les prises du P-3600 AR G aura été coupée. Notez que le P-3600 AR G possède un ventilateur interne afin de fournir un refroidissement en cas de températures extrêmes.

DÉPANNAGE

1.) Symptôme : Pas d'alimentation aux prises CA; le voyant "Protection OK" n'est pas allumé.

Cause possible : La prise CA à laquelle votre P-3600 AR G est branché n'a pas de tension CA, ou les circuits de l'appareil ont été endommagés.

Solution : Branchez le P-3600 AR sur une prise CA ayant une tension nominale de 120 VCA. Si le problème persiste, les circuits internes peuvent être endommagés et l'appareil nécessitera une maintenance en usine (voir la section "Entretien" située plus bas).

2.) Symptôme : Voyant de tension excessive allumé.

Cause possible : La tension d'entrée dépasse les 140 volts ou les 275 volts entraînant la coupure de l'alimentation des prises.

Solution : Corrigez la tension, et éteignez ensuite le P-3600 AR G pour le rallumer de suite au moyen de l'interrupteur d'alimentation principal.

3) Symptôme : Le voyant de plage de température est allumé en orange.

Cause possible : La température interne de l'autotransformateur du P-3600 AR G approche de sa valeur limite.

Solution : L'opérateur devrait vérifier qu'il y ait suffisamment d'espace autour du P-3600 AR G, que le ventilateur fonctionne, les deux fentes d'aération ne soient pas obstruées, que la charge ne soit pas excessive, et que la température de l'air ambiant de soit pas trop élevée.

ATTENTION : Si la température du P-3600 ARG continue de grimper, le P-3600 ARG doit être éteint afin d'éviter tout dégât. SI le P-3600 ARG est coupé en raison de la température, il peut prendre un certain temps à refroidir avant de pouvoir être rallumé.

Symptôme : Le voyant de température extrême est allumé.

Cause possible : La température interne de l'autotransformateur P-3600 AR G a dépassé les niveaux de fonctionnement sûrs et l'appareil s'est éteint en raison de la température.

Solution : L'opérateur devrait vérifier qu'il y ait suffisamment d'espace autour du P-3600 AR G, que le ventilateur fonctionne, les deux fentes d'aération ne soient pas obstruées, que la charge ne soit pas excessive, et que la température de l'air ambiant de soit pas trop élevée. Le ventilateur continuera de fonctionner et de faire circuler de l'air même lorsque l'appareil sera éteint dans cet état. L'appareil sera rallumé dès que la température interne de l'autotransformateur aura diminuée.

REMARQUE : En raison de la masse thermique importante de l'autotransformateur P-3600 ARG, dès que l'autotransformateur atteindra sa limite de température, il prendra un certain temps pour refroidir.

ENTRETIEN

Les questions et les problèmes concernant votre équipement Furman doivent être dirigés au département du service clientèle de Furman, disponible de 8h du matin à 4h de l'après-midi au numéro [phone] ou via courriel à l'adresse [e-mail]. Si un équipement nécessite un entretien il doit posséder un numéro d'autorisation de renvoi assigné auprès du département du service clientèle de Furman.

Avant de renvoyer tout équipement pour réparation, veuillez vous assurer qu'il soit correctement emballé et protégé contre les dégâts pouvant être causés par le transport, et qu'il soit assuré. Nous vous recommandons de conserver l'emballage original et de l'utiliser lors de l'envoi du produit pour l'entretien. De plus, veuillez y joindre une brève description du problème en indiquant votre nom, adresse et numéro de téléphone. Veuillez indiquer votre numéro AR de façon visible sur tous les emballages.

GARANTIE LIMITÉE DE 5 ANS

CONSERVEZ VOTRE RECU ! Le reçu est votre preuve d'achat et confirme que le produit a été acheté auprès d'un revendeur autorisé par Furman. Il devra être envoyé à Furman afin de procéder à toute réclamation de garantie.

Furman, une marque de Panamax LLC., garantit son P-3600 AR G (le "Produit") comme suit :

Furman garantit à l'acheteur original du produit que ce dernier est libre de tout défaut de pièce ou de fabrication pour une période de cinq ans à compter de la date d'achat. Si le produit n'est pas conforme à cette garantie limitée au cours de la période de garantie (tel que spécifié ci-dessus), l'acheteur devra notifier Furman des défauts en appelant le 877-486-4738 ou via courriel à l'adresse [e-mail]. Si les défauts sont du type et de nature à être couverts par cette garantie, Furman autorisera l'acheteur à renvoyer le produit auprès du siège de Furman. Les réclamations DOIVENT être accompagnées d'une copie de la facture d'achat originale ou du reçu prouvant la date d'achat. Les frais de transport auprès du siège de Furman doivent être affranchis par l'acheteur du produit. Furman devra, à ses propres frais, fournir un produit de remplacement ou, selon le choix de Furman, réparer le produit défectueux. Les frais de transport de retour à l'acheteur seront payés par Furman.

LES INFORMATIONS PRÉCITÉES REMPLACENT TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, COMPRENANT MAIS NE SE LIMITANT PAS AUX GARANTIES IMPLICITES DE CONFORMITÉ ET D'USAGE NORMAL POUR UN USAGE PARTICULIER.

Furman ne garantit pas le produit contre tout dégât ou défaut dû à l'utilisation incorrecte, à la manipulation anormale du produit, ou à son installation incorrecte. Cette garantie sera annulée par Furman, à sa discrétion, si le produit est modifié de quelque façon que ce soit sans autorisation écrite de Furman ou de Panamax LLC. Cette garantie ne s'applique pas aux produits sur lesquels une réparation a été effectuée ou tentée de la part de toute personne ne possédant aucune autorisation écrite de Furman ou Panamax LLC.

CETTE GARANTIE EST EXCLUSIVE. L'obligation unique et exclusive de Furman est de réparer ou remplacer le produit défectueux de la façon et pour la période décrites ci-dessus. Furman ne sera sujet à aucune autre obligation concernant les produits ou toute pièce de ces derniers, que cela soit basé sur un contrat, à tort, de responsabilité stricte ou autre. En aucun cas, que cela soit basé

sur cette garantie limité ou autre, Furman ne sera tenu pour responsable de dommages accessoire, spéciaux ou conséquents. Cette garantie limitée présente l'entière obligation de Furman concernant le produit. Si toute partie de cette garantie limitée s'avère nulle ou illégale, le reste demeurera d'application et de plein effet.

CARACTÉRISTIQUES

COURANT MAXIMUM :

30 AMP

RÉGULATION DE LA TENSION :

120 VCA (± 4%)

PLAGE DE RÉGULATION :

(BASSE) 88-134 VCA à 50/60Hz,

(HAUTE) 174-268 VCA à 50/60Hz

ARRÊT DE SURTENSION :

145 VCA NOMINAL (ENTRÉE 120VCA)

275 VCA NOMINAL (ENTRÉE 240VCA)

MODES DE PROTECTIONS CONTRE POINTES DE TENSION :

DU RÉSEAU AU NEUTRE, AUCUNE FUITE DE MISE À LA TERRE

TENSION DE BLOCAGE DES POINTES :

188V POINTE à 3,000 AMP

TEMPS DE RÉPONSE :

1 NANOSECONDE

COURANT MAXIMUM DE SURTENSION :

6,500 AMP

ATTÉNUATION DU BRUIT :

10 DB à 10KHZ, 40 DB à 100 KHZ,

55 DB à 500KHZ

PRISES DE COURANT (PANNEAU FRONTAL) :

DEUX PRISES NEMA-20 120V 20A

PRISES DE COURANT (PANNEAU ARRIÈRE) :

UNE PRISE FEMELLE 120V L-5 30A, HUIT PRISES NEMA-20 120V 20A

ENTRÉE CA :

PRISE MÂLE L-14 À VERROU TOURNANT (CONNECTEUR À VERROU TOURNANT À MONTER SUR CÂBLE FOURNI)

DIMENSIONS :
