Caractéristique	Détails
Type de produit	Conditionneur d'alimentation
Protection contre les surtensions	Oui, protection intégrée contre les surtensions
Nombre de prises	8 prises de courant
Filtre EMI/RFI	Oui, pour réduire les interférences électromagnétiques et radio
Indicateur LED	Indicateurs de statut pour la protection et l'alimentation
Dimensions	Longueur : 48 cm, Largeur : 22 cm, Hauteur : 5 cm
Poids	3,5 kg
Utilisation recommandée	Idéal pour les équipements audio/vidéo et les systèmes informatiques
Maintenance	Vérifier régulièrement les indicateurs LED et effectuer un nettoyage externe
Normes de sécurité	Conforme aux normes CE et UL
Garantie	2 ans

FOIRE AUX QUESTIONS - PLPLUS C E Furman

Quel est l'objectif principal du Furman PLPLUS C E ?

Le Furman PLPLUS C E est conçu pour filtrer et protéger vos équipements électroniques contre les surtensions et les interférences électriques.

Comment installer le Furman PLPLUS C E ?

Pour installer le Furman PLPLUS C E, branchez-le sur une prise électrique puis connectez vos appareils au fur et à mesure. Assurez-vous que l'appareil est bien alimenté avant de le mettre en marche.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Si le problème persiste, essayez de remplacer le fusible interne ou contactez le service client.

Puis-je utiliser le Furman PLPLUS C E dans un environnement humide ?

Il est recommandé d'utiliser le Furman PLPLUS C E dans un environnement sec. Évitez de l'exposer à l'humidité excessive pour prévenir d'éventuels dommages.

Le Furman PLPLUS C E peut-il protéger mes équipements contre les surtensions ?

Oui, le Furman PLPLUS C E est équipé d'une protection contre les surtensions pour aider à protéger vos équipements connectés.

Comment savoir si le Furman PLPLUS C E fonctionne correctement ?

Vérifiez si le voyant d'alimentation est allumé. Vous pouvez également tester la protection en branchant un appareil et en vérifiant son fonctionnement.

Y a-t-il une garantie pour le Furman PLPLUS C E ?

Oui, le Furman PLPLUS C E est généralement couvert par une garantie limitée. Consultez le manuel d'utilisation pour plus de détails sur la durée et les conditions de la garantie.

Puis-je utiliser le Furman PLPLUS C E avec des appareils à forte puissance ?

Assurez-vous que la charge totale des appareils connectés ne dépasse pas la capacité du Furman PLPLUS C E. Consultez les spécifications techniques pour connaître la puissance maximale supportée.

Comment nettoyer le Furman PLPLUS C E ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la surface.

Que faire si j'ai besoin de pièces de rechange pour le Furman PLPLUS C E ?

Contactez le service client de Furman ou votre revendeur pour obtenir des informations sur les pièces de rechange disponibles.

MODE D'EMPLOI PLPLUS C E Furman

• Protection contre les surtensions SMP (Series Multi-Stage Protection) et EVS (Extreme Voltage Shutdown)
• Filtrage des parasites LiFT (Linear Filtering Technology) sans contamination de la mise à terre
• Voltmetre CA à 20 segments à DEL tricolore (permiet une vérification facile de la gamme de tensions d'une certaine distance ou dans des lieuxsons)
• Deux lampes DEL rétractables Smooth Track à longue durée et à faible chaleur sur le panneau avant, avec gradateur, pour éclairer le bâti
• Prise BNC sur le panneau arrête accommodant n'importe qu'elle lampe a col de cygne standard (12 VCA 0,5 amp) pour éclairer l'arrière de votre bati (les lampes a col de cygne GN-I et GN-LED de Furman se présent parfaitement à cette tâche)

Une prise de courant sur le panneau avant et de dix prises sur le panneau arrriere

Capacité de 10A (2300 watts) avec disjoncteur de 10A

Garantie limitée de cinq ans

INTRODUCTION

Nous vous remercions d'avoir acheté un module filtré de la série Classic de Furman et nous vous félicitons pour votre choix. Les modules filtrés de la série Classic sont munis des circuits de protection contre les surtensions révolutionnaires de Furman, SMP (Series Multi-Stage Protection) et EVS (Extreme Voltage Shutdown), et de notre technologie exclusive de filtrage des parasites LiFT (Linear Filtering Technology). Ces technologies combinées incarnent exactement ce à quoi nos clients s'attendent de Furman, soit une protection et une purification du courant AC sans compromis. Notre série Classic a été concise précisé pour excéder les exigences pointues des professionnels de l'audio-video, des entrepreneurs, des diffuseurs et des musiciens.

SMP (SERIES MULTI-STAGE PROTECTION)

La technologie SMP de Furman élimine presque entièrement les appeals de service et les couteuses minutes de pannes. Les circuits de protections traditionnels contre les surtensions doivent être réparés lorsqu'exposés à des pointes de tension transitoires, impliquant le démantlement de votre système. Ce n'est pas le cas avec le circuit SMP de Furman. Les voltages transitoires nuisibles sont absorbés, contraints et dissipés de façon sécuritaire. Notre équipement branché est protégé, tandis que vous appeareil Furman se protège lui-même!

Ce qui différencie le circuit SMP de Furman est sa contrainte du voltage imbattable, soit le niveau de voltage qui est transmis à votre équipement quand le circuit de protection est soumis une pointe de tension transitoire. Tandis que d'autres circuits de protection offrent une contrainte de voltage se situant bien au-delà de 600 Vpk, le circuit SMP de Furman amorce sa contrainte à 376 Vpk (266 VCA RMS), même lorsque testé avec des surtensions à répétition de 6000 Vpk — 3000 A! Ce niveau de protection sans precedent n'est offert qu'avac la technologie SMP de Furman.

EVS (EXTREME VOLTAGE SHUTDOWN)

Le circuit de protection contre les surtensions EVS éprouve protège contre les surtensions prolongées, comme un branchement accidentel dans une prise 330+ VCA, ou à un neutre intermittent. Pour y arriver, il survèle la tension électrique entrante et, lorsqu'il détecte une situation dangereuse, déclenché un reli qui coupe l'alimentation jusqu'à ce que la surtension soit éliminée et que l'alimentation soit rétable.

LIFT (LINEAR FILTERING TECHNOLOGY)

Malheureusement, les modules filtrés CA traditionnels ont été conçus pour être utilisés dans des conditions de laboratoire non réalisistes. Les vieilles technologies, que ce soit des filtrés à pôles multiples de modes conventionnels, pouvaient en vérité nuire au son et à l'image plus qu'élles n'aïaient à cause des pointes résonnantes issues d'une conception archaïque non linéaire. Dans certaines conditions, ces technologies peuvent en fait ajouter plus de 10 dB de bruit à l'alimentation en CA! Pire encore, les pointes de tension excessives et la contamination de la mise à terre par le bruit issu de l'alimentation en CA peuvent mener à la perte de données, à la nécessité de redémarrer les préréglages numériques ou à la destruction de convertisseurs numériques sensibles. La technologie LiFT de Furman emprunte une voie différente, assurant une performance optimale avec un filtrage linéaire du bruit issu de l'alimentation en CA, sans contamination de la mise à terre.

CHARACTERISTIQUES SUPPLEMENTaires DU PL-PLUS C E

Le PL-PLUS C E est muni de lampes de bâti à DEL Smooth Track qui ne produit pratiquement aucune chaleur et qui sont de très longue durée. Un gradateur dédié aux lampes de bâti permet à l'utilisateur d'ajuster le degré d'éclairage désiré (en tournant le gradateur vers la droite ou vers la gauche) ou d'eteindre les lampes (en appuyant sur le gradateur). À l'arrête de l'appareil, un connecteur BNC accommode une lampe à col de cygne standard (12 VCA 0.5 A) pour éclairer l'arrête du bâti.

De plus, le PL-PLUS C E est muni d'un voltmetre CA à 20 segments à DEL tricolore affichant le niveau de tension en étapes de 2 volts. La précision du voltmetre est de ± 2,0 volts. Il permet à l'utiliser de savoir si le niveau de tension se situe ou non dans une gamme sère, même à partir d'une distance ne permettant pas de dire avec précision la tension affichée.

CONSIGNES DE SECURITÉ

Afin d'obtenir les mêleurs résultats possibl avec voire module filtre de la srie Classic de Furman, veuillez dire ce guide attentivement avant l'utilisation.

AVERTISSEMENT

Afin de réduire les risques de chocolélectrique, veuillez ne pas exposer cet équipement à la pluie ou à l'humidité. Le boîtier compte des niveaux de tensions élevés. Ne retirez pas le couvercle. Confiez toujours l'entretien à des techniciens qualifiés. Le symbole représentant un éclair avec une tête de flèche indique qu'il y a présence de tension non isolée dans le boîtier qui, dans le cas où sa magnitude est suffisante, constitue un risque de chocolélectrique.

IMPORTANTES CONSIGNES DE SECURITE

(Veuillez dire avant I'installation)

1. Veuillez lire et respecter toutes les consignes de sécurité et le mode d'emploi avant d'instituterer voitre module filtre de la série Classic de Furman. Conservez ces documents pour consultation ulterieure.
2. Notre module filtré de la série Classic ne devrait pas être utilisé pres d'une source d'eau, comme un bain, une cuvette, un évier, une cuve de lessivage, un sous-sol mouillé ou une piscine.
3. Ne placez pas votre module filtre de la série Classic pres d'une source de grande chaleur, comme un radiateur, une bouche a air chaud, un four ou d'autres apparéils qui produit beaucoup de chaleur.
4. Le PL-PLUS C E de Furman devrait être branché seulement à une prise de courant avec mise à terre de 220-240 VCA, 50Hz / 60Hz , 10 A. Ne retirez pas la mise à terre et ne changez pas la polarisation de la fiche d'alimentation.
5. Placez le cordon d'alimentation et tous les autres cables afin d'éviter tout piétinement, trébuchement ou tension excessive. Portez une attention particulière à l'etat des cordons et des cables et à l'endroit d'ou ils sortent de votre module filtré Furman. Pour minimiser les risques d'incendie ou de blessures, remplacez immédiatement les cordons et les cables endommagés.
6. Nettoyez Your module filter Furman uniquely avec un linge humide. N'utilise pas de solvant ou de nettoyant abrasifs. Ne versez jamais de liquides sur ou dans l'appareil.

7. Faibles vérifier votre module filtré Furman par un technicien qualifié lorsque :

8. Le cordon ou la fiche d'alimentation est use, entortillé ou coupé.

9. Des objets sont tombés sur l'appareil ou des liquides ont été versés dedans.
   L'appareil a ete exposé à la pluie ou a de l'humidité extreme.
   L'appareil semble ne pas fonctionner normalement.
   L'indicateur « Protection OK » n'est pas allumé.
   L'appareil est tombé au sol ou le boîtier a été endommagé.

10. Les lampes DEL rétractables ne fonctionnent plus.

11. Une mise à terre de sûreté doit être présente pour que votre module filtré Furman fonctionne correctement. Toute'utilisation de l'appareil sans mise à terre de sûreté sera considérée comme irrégulière et pourrait invalider la garantie.

12. N'essayez pas de réparer votre module filtré Furman au-delà de ce qui est expliqué dans ce guide. Toutte autre réparation devrait être confiée à un technicien qualifié.

OPÉRATION

LAMPES SMOOTH TRACK RÉTRACTABLES ÉCLAIRANT LE BÂTI, LAMPE SUR LE PANNEAU ARRIÈRE ET GRADATEUR :

Les modules filtrés de la série Classic de Furman sont munis d'un gradateur pour régler les deux lampes Smooth Track retractables. Le bouton gradateur règla la luminosité des deux lampes du panneau avant. Augmentez la luminosité en le tournant vers la droite et diminuèz la luminosité en le tournant vers la gauche. Le bouton agit égarlement en tant qu'interrupteur pour les lampes; il s'agit d'appuyer dessus pour allumer ou étéindre les lampes. Lorsque les lampes ne sont pas nécessaires, il est recommendé de tourner le gradateur complètement vers la gauche ou simplement de les étéindre pour maximiser la durée de vie des lampes DEL. Que les lampes soient toutes sorties ou entiérement rétractées, elles ne dégageront pas de chaleur excessive, peu importe le niveau de luminosité choisi, grâce à l'efficacité de nos lampes DEL.

Tous les modules filtres de la série Classic de Furman sont munis d'une prise BNC à l'arrête pour y brancher une lampe à col de cygne de 12 VCA (0.5 A) permettant d'éclairer l'arrière du bati ( comme les lampes GN-LED et GN-I de Furman). Il s'agit simplement d'insérer une lampe BNC dans la prise et de la visser jusqu'à ce qu'elle soit bien fixée. La lampe s'allume à l'aide de l'interrupteur situé pres de la douille BNC.

INTERRUPTEUR A BASCULE ON/OFF:

L'interrupteur de 10 A qu'on trouve dans la série Classic de Furman a ete concu pour resister au flot de courant intense exige par beaucoup d'amplificateurs de puissance. Lorsque la portion superieure de I'interrupteur est a ras du panneau, il y a alimentation en courant.

INDICATEUR DE PROTECTION CONTRE LES SURTENSIONS EXTRÉMES (EVS) :

Le voyant DEL Extreme Voltage est normalement eteint. Il est situé a gauche de l'interrupteur, mais lors d'un usage normal, il ne sera PAS allumé.

L'indicateur Extreme Voltage contrôle un risque commun dans les industries du divertissement, de l'émission en extérieur et de l'audio-video, soit les défauts de câblage. Par exemple, s'il y avait une connexion accidentelle dans du 330 VCA tandis que 220-240 VCA était requis, ou une série de connexions neutres 330 VCA, le circuit de protection EVS de Furman détecterait les tensions tropées et couperait l'alimentation avant qu'il y ait des dommages.

Dés la mise en marche initiale du module PL-PLUS C E, l'indicateur de surtensions extrêmes s'allumera d'un rouge vif si l'alimentation excède le niveau de coupure de tension extréme. Lorsque cela survient, les prises PL-PLUS C E ne seront pas alimentées en électricité. Si le module fonctionne avec un niveau de tension électrique acceptable et qu'à un moment donné la tension excède 275V, il cesser a'alimenter les prises et levoyant DEL Extreme Voltage s'allumera.

NOTE : Si l'alimentation globale excede le niveau de coupure de tension extréme et a poussa le circuit de protection EVS à cesser d'alimenter les prises du PL-PLUS C E, l'alimentation régulière ne peut pas être rétablie sans que l'opérateur éteigne manuellement le module et le rallume. Ne rallumez pas le module avant d'avoir cerné l'origine du problème et d'avoir changé la source d'alimentation électrique (si nécessaire).

Bien que le circuit SMP de Furman assure une protection presque entièrement autonome contre les pointes de surtension transitoires, la natureTrouve parfois le moyen de produire des forces electriques qui depassent les capacités d'absorption de TOUT circuit de protection contre les surtensions, causant des dommages ( comme un eclair qui frappe directement un site extérieur). Dans les rares cas ou cela survient, le voyant DEL vert « Protection OK » (situé à la droite des lampes retractables) s'affaiblira. Si cela se produit, le module conservera un certain niveau de protection contre les surtensions, mais le dispositif d'arrêt de surtension du PL-PLUS C E sera compromis et l'appareil devra être envoyé à Furman pouretre réparé.

NOTE : Les modules filtres de la série Classic de Furman ne compensent pas les fluctuations de la tension de ligne à CA. Si vous déplacez souvent votre bâti d'un endroit à un autre, tirez votre alimentation de génératrices, utilisez de très longues rallonges, voyageez à l'international ou vivez dans une région encline aux baisSES de tension, vous pourriez tirer profit d'un régulateur de tension CA Furman.

VOLTMÉTURE DEL À SEGMENTS MULTIPLES :

Ce vumètre à barres à 20 voyants DEL de trois couleurs est un voltmetre CA d'autoverIFICATION précis qui mesure sans cette

l'alimentation en courant CA. Le voltmetre lit de 180 à 256 volts en étapes de 4 volts. Le niveau de tension optimal est indiqué en vert, tandis que les niveaux modérés et extrémement élevés sont en jaune et en rouge. Il produit trois clignotements spéciaux pour indiquer que les conditions sont anormales :

(1) Si seulement levoyant DEL d'extrème gauche clignote (sous la barre de 180V), l'alimentation est trop faible.
(2) Si tous les voyants DEL du voltmetre clignotent, l'alimentation est légèrement trop élevé. L'alimentation des prises du PL-PLUS C E ne sera pas coupée à moins que l'alimentation de l'appareil dépasse le seuil de surtension extréme (EVS) (275 volts).
(3) Si aucun voyant DEL du voltmetre n'est allumé et que l'indicateur de surtensions extrêmes DEL est allumé, cela peut dire que le PL-PLUS C E a cessé d'alimenter ses prises parce que le niveau de tension est considéré comme extrème (au-delà de 275 volts).

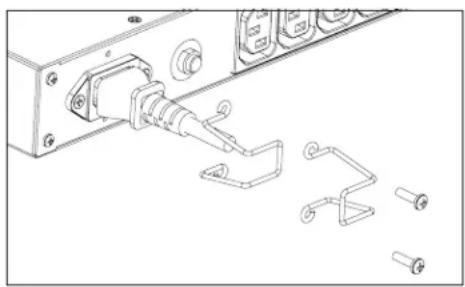

PINCE DE SECURITE POUR CORDON D'ALIMENTATION :

Le cordon d'alimentation detachable du PL-PLUS C E de Furman est arrivagne d'une pince de securite. La pince de securite compose de deux fils chromes (que vous trouvrez dans le sac contenant le cordon d'alimentation) se fixe facilement aux trous filtes de chaque coté de la prise de courant avec un tournevis Phillips standard.

DéPANNAGE

1) Symptôme : Les prises de courant ne recoivent pas d'alimentation électrique.
Cause possible: Le disjoncteur (situé sur le panneau arrêté, adjacent au cordon d'alimentation) a été déclenché à cause d'une surtension.
Solution : Débranchez une portion d'équipement qui est branché au module filtré Furman et appuyez sur le bouton de remise en circuit dans la lunette du disjoncteur.
2) Symptôme: Les prises de courant ne recoivent pas d'alimentation électrique et l'indicateur « Protection OK » n'est pas allumé.
Cause possible: Il n'y a pas de courant provenant de la prise dans laquelle votre module filtre Furman est branché, ou le circuit de protection de votre apparéil a été compromis.
Solution: Branchez le module filtré Furman dans une prise où il y a un courant de 220-240 VCA. Si le problème persiste, contactez Furman pour obtenir de l'aide technique.
3) Symptôme : L'indicateur de surtension extréme (EVS) est allumé.
Cause possible : L'alimentation de l'appareil depasse 275V, faisant en sorte que les prises du module soient eteintes. De plus, si le niveau de tension est sous 175V lors de la mise en marche, l'appareil ne transmettra pas le courant a ses prises.
Solution : Corrigez la tension de l'alimentation electrique et mettez en marche le module filtre Furman. Si le niveau de tension present se situe sous 215 VCA ou au-dessus de 245 VCA, songez à installer un regu lateur de tension Furman.

SERVICE à LA CLIENTÉLE

Si vous avez besoin de soutien technique ou d'une réparation, veuillez contacter le Département du service à la clientèle de Furman au 707-763-1010. Vous pouvez également communiquer avec nous par courriel à [e-mail].

Tout equipement qui nous est envoye pour etre reparo doit avoir un numero d'autorisation de retour. Pour obtenir ce numero,

telephonez au Département du service à la clientèle de Furman.

Avant de nous faire parvenir un apparéil, assurez-vous qu'il soit bien emballé et protégé contre les chocs lors du transport et faites assurer le colis. Nous suggérons que vous gardiez l'emballage original et que vous l'utilisiez pour envoyer l' apparéil. Veuillez également inclure une note contenant votre nom, votre adresse, vos numérios de téléphone et d'autorisation de retard, et une description du problème.

GARANTIE LIMITEE DE 5 ANS

CONSERVEZ VOS REÇUS D'ACHAT! Le reçu constitue votre preuve d'achat et confirme que le produit a été acheté chez un distributeur Furman agréé. Vous devrez l'envoyer à Furman pour toute réclamation. Furman, une marque de Panamax Inc., garantie son PL-PLUS C E (le « Produit ») comme suit : Furman garantit à l'acheteur original du produit que le produit vendu aux termes des générantes ne possède aucun défaut matériel et de fabrication pour une période de cinq ans à partir de la date d'achat. Si le produit n'est pas conforme à cette garantie limite durant la période de garantie (telle que spécifiée ci-dessus), l'acheteur visera Furman des defaults par courriel ([e-mail]). Si les défauts correspondant à ceux qui sont couverts par cette garantie, Furman autorisera l'acheteur à returner le produit à son siège social. Les réclamations sous garantie doivent être accompaniesées d'une copie de la facture ou du reçu d'achat original indiquant la date d'achat. Les frais d'envoi doivent être payés à l'avance par l'acheteur du produit. Furman s'engage à replacer le produit à ses frais ou selon son jugement, à réparer le produit défectieux. Les frais d'envoi à l'acheteur seront payés par Furman. LE SUSDIT SUPPLANTE TOUTE AUTRE GARANTIE, EXPRIMÉE OU IMPLICITE, Y COMPRIS, MAIS PAS LIMITÉ AUX GARANTIES IMPLICITES À L'EGARD DE LA QUALITÉ LOYALE ET MARCHANDE VISANT UN BUT PARTICULIER. Furman ne garantit pas contre les dommages ou défauts issus d'une utilisation inappropriée ou de la manutention anormale du produit, ou contre les dommages ou défauts issus d'une mauvaise installation. Furman annulera cette garantie à sa discrétion si le produit a été modifié sans l'autorisation écrite de Furman ou de Panamax Inc. Cette garantie ne s'applique également pas aux produits qui ont été réparés par des personnes autres que celles autorisées (par écrit) par Furman ou Panamax Inc. CETTE GARANTIE EST EXCLUSIVE. L'obligation unique et exclusive de Furman sera de réparer ou de replacer le produit défectieux de la manière et selon la période indiquée ci-dessus. Furman n'aura pas d'autre obligation en ce qui a trait aux produits ou à ses pieces, que ce soit sous forme de contrat, de faute professionnelle, de responsabilité stricte ou autre. En aucune circonstance Furman ne pourrait être tenu responsable, soit sur la base de cette garantie limitee ou autre, de dommages accidentels, spéciaux ou indirects. Cette garantie limitee exprime toute l'étendue des obligations de Furman quant au produit. Si une portion de cette garantie limitee devant être jugée nulle ou illégale, le reste demeurerait en vigueur.

CHARACTERISTIQUES

COURANT NOMINAL : 10 A

TENSION DE FONCTIONNEMENT: 180 à 274 VCA

MODES DE PROTECTION CONTRE LES SURTENSIONS : Ligne à neutre, aucune perte à la terre

INTERRUPTION DUE À DES SURTENSIONS : Pointe de 376 VCA à 3000 A, 266 VCA RMS

TEMPS DE REACTION: 1 nanoseconde

COURANT DE CHOC MAXIMAL : 6,500 A

ATTENUATION DU BRUIT: 10 dB à 10 kHz, 40 dB à 100 kHz, 50 dB à 500 kHz, Courbe d'attenuation linéaire : impédance de 0.05 — 100 Ohms

DIMENSIONS: 1,75 po (H) x 19 po (L) x 10,5 po (P)

POIDS: 5 kg.

CONSTRUCTION: Chassis d'acier, panneau avant d'aluminium anodisé noir brossé de 0,120 po, circuits imprimés sur verre-époxyde
