Outdoor Security T0724 - Éclairage extérieur Vaxcel - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire solaire extérieur avec détecteur de mouvement
Marque	Vaxcel
Modèle	Outdoor Security T0724
Catégorie	Éclairage extérieur
Dimensions du panneau solaire	18,73 cm (7-3/8 po)
Alimentation	Panneau solaire + pile rechargeable Li-ion 3,7 V 2000 mAh
Type de pile	Lithium-ion 18650 3,7 V 2000 mAh
Modes de fonctionnement	OFF, Test, Auto, Économie d'énergie (ES)
Durée d'éclairage réglable	30 secondes, 1 minute, 2 minutes
Température de couleur élevée	5000 K (lumière blanche)
Température de couleur basse	2700 K (lumière chaude)
Portée de détection	Jusqu'à 9,15 m (30 pi)
Angle de détection	120 degrés
Sensibilité du détecteur	Augmente par temps froid
Installation	Montage mural, orientation optimale vers le soleil
Entretien du panneau solaire	Nettoyer régulièrement avec un chiffon humide, éviter les abrasifs
Entretien du détecteur	Nettoyer la lentille tous les 1 à 2 mois avec un chiffon doux
Remplacement de la pile	Oui, accessible par couvercle à l'arrière du luminaire
Garantie	1 an contre les défauts de fabrication
Service client	[e-mail] / 1-800-482-9235

FOIRE AUX QUESTIONS - Outdoor Security T0724 Vaxcel

Comment installer le luminaire Outdoor Security T0724 ?

Dévissez les deux vis de réglage et retirez le luminaire de la plaque arrière. Placez le luminaire sur la surface, marquez la position des 3 trous, percez, puis fixez la plaque arrière au mur à l'aide des vis fournies. Ensuite, fixez le luminaire sur la plaque en serrant les vis de réglage. Assurez-vous que le panneau solaire reçoit un maximum de lumière directe du soleil.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : OFF (alimentation coupée), Test (fonctionnement jour et nuit pour test), Auto (allumage faible au crépuscule, passage en forte luminosité sur détection), et Économie d'énergie (ES) (lumière faible au crépuscule, forte sur détection puis retour faible).

Comment régler la durée d'éclairage après détection ?

Utilisez l'interrupteur 'TIME' situé sur la tête du détecteur. Vous pouvez choisir entre 30 secondes, 1 minute ou 2 minutes. La lumière reste allumée tant qu'un mouvement est détecté, puis s'éteint après la durée réglée sans mouvement.

Quelle pile utiliser pour le remplacement ?

Utilisez une pile lithium-ion 18650 de 3,7 V et 2000 mAh. Retirez les deux vis à l'arrière du luminaire, ouvrez le couvercle, remplacez la pile en respectant la polarité, puis refermez.

Comment nettoyer le panneau solaire ?

Nettoyez le panneau solaire régulièrement avec un chiffon en coton humide. N'utilisez jamais de matériaux abrasifs pour éviter de rayer la surface. Un panneau propre garantit une charge optimale.

Que faire si la lumière ne s'allume pas ?

Vérifiez que l'interrupteur MODE est sur 'Auto' ou 'ES'. Assurez-vous que la pile est bien en contact avec les bornes. Si nécessaire, remplacez la pile par une neuve. Vérifiez aussi que le panneau solaire reçoit suffisamment de lumière.

Pourquoi la lumière clignote-t-elle ?

Un clignotement indique généralement une charge de pile faible. Laissez le panneau solaire se charger pendant quelques heures en plein soleil. Si le problème persiste, remplacez la pile rechargeable.

Quelle est la portée du détecteur de mouvement ?

Le détecteur peut détecter les mouvements jusqu'à 9,15 mètres (30 pieds) dans un angle de 120 degrés. La sensibilité est meilleure pour les mouvements traversant le champ de détection.

Le luminaire fonctionne-t-il pendant la journée ?

En mode Test, oui, la lumière s'allume en journée lorsqu'un mouvement est détecté. En modes Auto et ES, la lumière ne s'allume qu'au crépuscule et s'éteint à l'aube.

Comment contacter le service client Vaxcel ?

Vous pouvez contacter Vaxcel par email à [e-mail] ou par téléphone au 1-800-482-9235 pour toute question sur la garantie ou le produit.

MODE D'EMPLOI Outdoor Security T0724 Vaxcel

Pour obtenir les meilleurs résultats, placez le panneau solaire dans un endroit où il reçoit la maximum de lumière du soleil. Idéalement, l'emplacement ne doit pas être couvert ou ombragé.

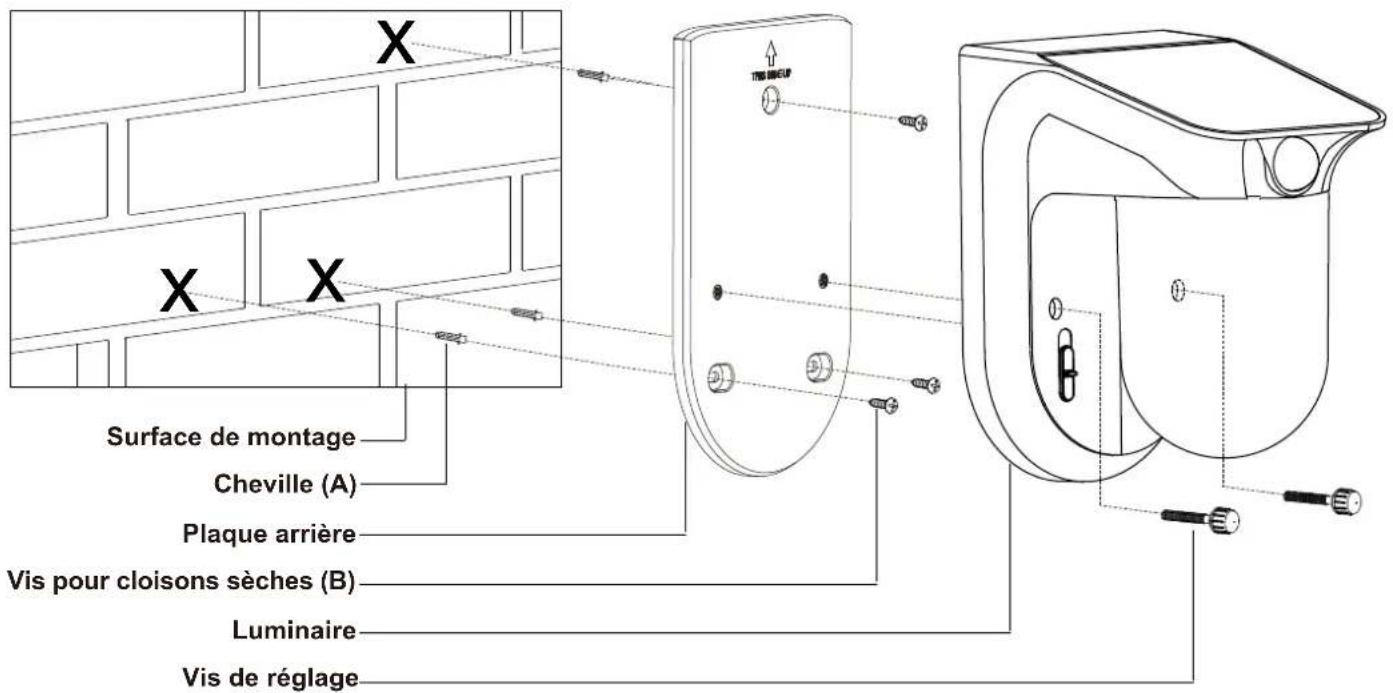

Étapes d'installation

1. Dévissez les deux yeux de vis de réglage, retirez le luminaire de la plaque arrière.
2. Placez le luminaire sur la surface comme indiqué et marquez la position des 3 trous. Utilisez une perceuse é
3. Si le montage est effectué sur une surface en bois, percez trois trou ière et dans la surface de montage.
4. En cas de montage sur un panneau de plâtre ou de la brique, percez trois trou
5. Fixez la plaque arrière au mur à l'aide de trois vis pour cloisons sèches (B).
6. Fixez la plaque arrière du luminaire à la surface de montage en insérant des vis de réglage.

Choisissez un mode en faisant glisser l'interrupteur situé sous le détecteur du luminaire. (Voir Fig. 1)

1. Mode OFF

• L'interrupteur de mode du luminaire est réglé par défaut sur « OFF »
• En MODE « OFF », l'alimentation est coupée pour économiser de l'énergie et améliorer la charge de la pile.

1. MODE TEST (fonctionnement diurne et nocturne).
2. Faites glisser l'interrupteur « TIME » de la tête du détecteur sur la position « Test ». Faites glisser l'interrupteur « MODE » sur la position « Auto » ou « ES » pour faire fonctionner le mode test.
3. La lumière s'allume à un niveau de luminosité élevé (5000 K) lorsqu'un mouvement est détecté, et reste allumée tant qu'un mouvement est détecté. Si aucun mouvement n'est détecté pendant 5 secondes, la lumière revient à une luminosité faible (2700 K), puis s'éteint automatiquement après 5 secondes supplémentaires siaucun autre mouvement n'est détecté.
4. MODE AUTO (fonctionnement nocturne uniquement)
5. En mode « AUTO », faites glisser l'interrupteur « Time » sur la durée souhaitée (30 s/1 min/2 min). Au crépuscule, la lumière s'allume avec une faible luminosité (2700 K). Lorsqu'un mouvement est détecté, la lumière pass
6. La lumière s'éteindra automatiquement à l'aube.
7. MODE Économie d'énergie (fonctionnement nocturne uniquement)
8. En mode « ES », faites glisser l'interrupteur « Time » sur la durée souhaitée (30 s/1 min/2 min). Au crépuscule, la lumière reste allumée. Lorsqu'un mouvement est détecté, la lumière passe à un niveau de luminosité élevé (5000 K) et reste allumée tant qu'un mouvement est détecté. Après qu'aucun mouvement n'a été détecté pendant les 10 premières secondes, la luminosité élevée (5000 K) pass étecté.
9. La lumière s'éteint automatiquement à l'aube.

Remarques :

1. La sensibilité du détecteur de mouvement augmente à mesure que la température ambiantese refroidit. Pour un rendement optimal, nettoyez délicatement la lentille avec un chiffon doux tous les 1 ou 2 mois afin de garantir une sensibilité maximale.
2. Le luminaire fournira une distance de détection allant jusqu'à 9,15 m (30 pi). (Voir Fig. 1)
3. Le détector détecte les mouvements sur une plage de détection de 120 degrés. (Voir Fig. 2)

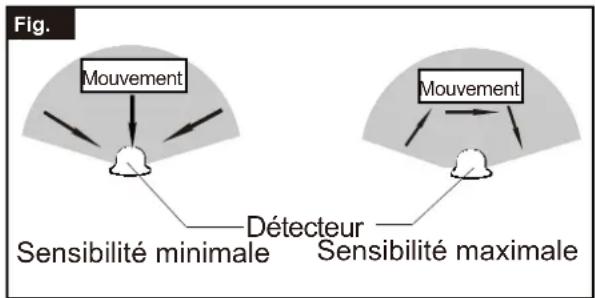

4. Le détector sera plus sensible aux mouvements qui traversent sa trajectoire de détection qu'aux mouvements qui sont directement dirigés vers lui. (Voir Fig. 3)
5. Pour réduire les nuisances possibles, n'installez pas le luminaire près d'une source de chaleur comme un climatiseur, une bouche d'aération ou un échappement de four, ou dans une direction faisant face à un objet réfléchissant ou à une autre source de lumière.

L'endroit où vous installez votre luminaire est important :

Veillez à ce que le luminaire soit monté droit sur le mur, sinon, la distance de détection peut être limitée.

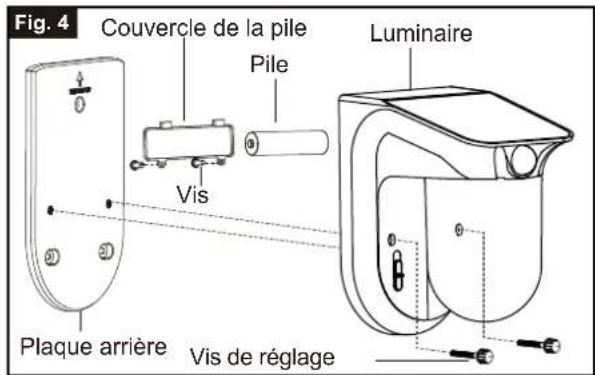

Remplacement de la pile (Fig. 4)

• Retirez les deux vis situées à l'arrière du luminaire.
• Ouvrez le couvercle de la pile à l'arrière du luminaire.
• Remplacez la pile usagée par une pile neuve en veillant à respecter la polarité.

Remarque: Utilise une pile lithium-ion 18650 de 3,7 V de 2000 mAh.

• Remettez le couvercle de la pile en place.

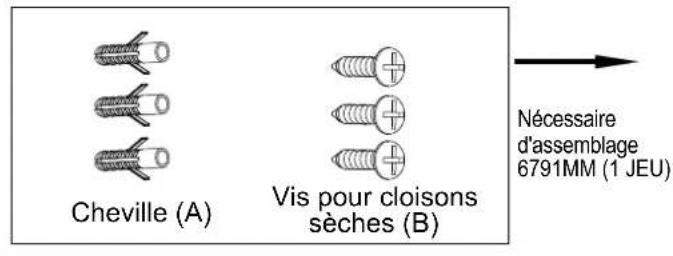

Les pièces suivantes peuvent être commandées si elles sont endommagées ou manquantes.

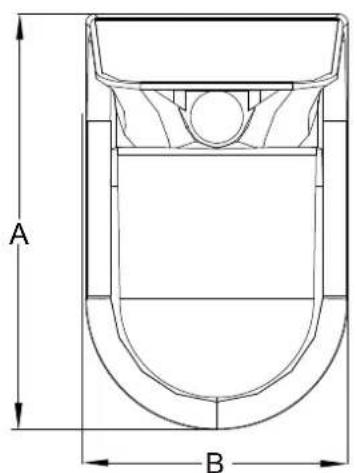

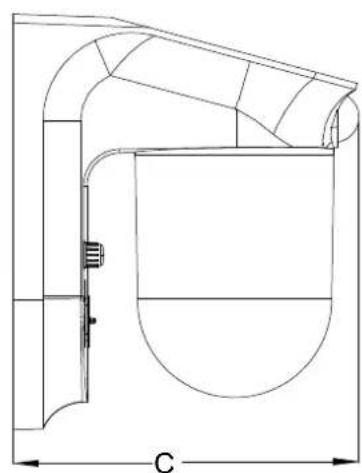

Liste des pièces détachées

A:18,73cm (7-3/8 po)

• Le panneau solaire doit être nettoyé régulièrement à l'aide d'un chiffon en coton humide. Cela garantit un rendement optimal et le chargement de la pile.
• Ne laissez jamais un matériel abrasif entrer en contact avec le panneau solaire.

RÉSOLUTION DES PROBLEMES

		SolutionCause pos
La lumière ne s'allume pas	Le luminaire n'est pas alimenté.	Vérifiez que le commutateur MODE du luminaire est réglé sur « Auto » ou « ES ». Vérifiez que la pile est bien en contact avec les bornes. Si ce n'est pas le cas, remplacez-la par une pile neuve.
Les cellules solaires ne se chargeant pas	Le panneau solaire peut être bloqué par des arbres ou d'autres objets et ne recoit pas la lumière directe du soleil. La pile rechargeable est défectueuse.	Assurez-vous que votre panneau solaire est placé dans une position permettant d'absorber la plus grande quantité de luminière possible. Remplacez-la par une pile rechargeable neuve.
La lumière clignote	La charge de la pile du luminaire est faible.	La pile rechargeable a besoin d'au moins quelques heures d'ensoleillement pour se recharger suffisamment.
La lumière s'allume pendant la journée.	L'interrupteur « TIME » est sur la position « TEST ».	Réglez l'interrupteur « TIME » sur les positions 30 s, 1 min, 2 min.
La lumière reste allumée en permanence.	Le détecteur de mouvement peut capter une source de chaleur, telle qu'une bouche d'aération, un évvent de séchuse ou une surface peinte de couleurs vives et réfléchissant la chaleur.	Déplacez le luminaire à un autre endroit.

Garantie de 1 an

Vaxcel garantit tous ses produits contre les défauts de fabrication et de finition pendant un an à compter de la date d'expédition.

En outre, tous les éclairages solaires sont couverts par une garantie d'un an pour la fonctionnalité du produit.

Exclusions: Cette garantie ne couvre pas les défailles des produits dues à des actes naturels extrêmes, à des conditions environnementales non adaptées à l'utilisation prévue des produits, à un fonctionnement à des températures en dehors de la plage spécifique dans le manuel d'instructions, à une utilisation avec une alimentation électrique inappropriée, à des surtensions ou à des baisses de tension. Dans les régions côtières, une certaine corrosion est considérée comme normale pour l'environnement.

Vaxcel se réserve le droit de réparer, de remplacer ou d'accorder un crédit pour tout produit correctement installé, à condition qu'il soit renvoyé conformément aux instructions de l'autorisation de retour d'article. Cette garantie est limitée au coût du produit uniquement et ne s'étend pas aux coûts de transport, d'installation ou de remplacement.

Comment obtenir le service de garantie?

[e-mail]

1-800-482-9235
