Wellington T0738 - Éclairage extérieur Vaxcel - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails non disponibles
Utilisation	Détails non disponibles
Maintenance et réparation	Détails non disponibles
Sécurité	Détails non disponibles
Informations générales	Détails non disponibles

FOIRE AUX QUESTIONS - Wellington T0738 Vaxcel

Comment installer le Vaxcel Wellington T0738 ?

Assurez-vous de couper l'alimentation électrique avant l'installation. Suivez le manuel d'installation fourni et fixez le produit au plafond à l'aide des vis et des supports inclus.

Quelle est la puissance maximale supportée par le Vaxcel Wellington T0738 ?

Le Vaxcel Wellington T0738 supporte une puissance maximale de 60 watts par ampoule.

Puis-je utiliser des ampoules LED avec le Vaxcel Wellington T0738 ?

Oui, vous pouvez utiliser des ampoules LED tant qu'elles ne dépassent pas la puissance maximale de 60 watts.

Comment nettoyer le Vaxcel Wellington T0738 ?

Utilisez un chiffon doux et sec pour nettoyer le produit. Évitez les produits chimiques abrasifs qui pourraient endommager la finition.

Que faire si le Vaxcel Wellington T0738 ne s'allume pas ?

Vérifiez d'abord si les ampoules sont correctement installées. Assurez-vous également que l'alimentation électrique est rétablie et que le disjoncteur n'a pas sauté.

Le Vaxcel Wellington T0738 est-il dimmable ?

Le Vaxcel Wellington T0738 peut être dimmable si vous utilisez un variateur compatible avec les ampoules que vous avez choisies.

Quelle est la garantie du Vaxcel Wellington T0738 ?

Le produit est généralement couvert par une garantie limitée de 1 an. Veuillez consulter le manuel pour plus de détails.

Puis-je installer le Vaxcel Wellington T0738 à l'extérieur ?

Non, le Vaxcel Wellington T0738 est conçu pour une utilisation intérieure uniquement.

Où puis-je acheter des pièces de rechange pour le Vaxcel Wellington T0738 ?

Vous pouvez acheter des pièces de rechange auprès de revendeurs autorisés ou directement sur le site web du fabricant.

MODE D'EMPLOI Wellington T0738 Vaxcel

AVERTISSEMENT : Coupe l'alimentation principale au niveau du disjoncteur avant d'installer le luminaire.

REMARQUE : 1. Avant l'installation, consultez les codes électriques locaux pour connaître les exigences en matière de câblage et de mise à la terre.

1. Lisez et conservez ces instructions.

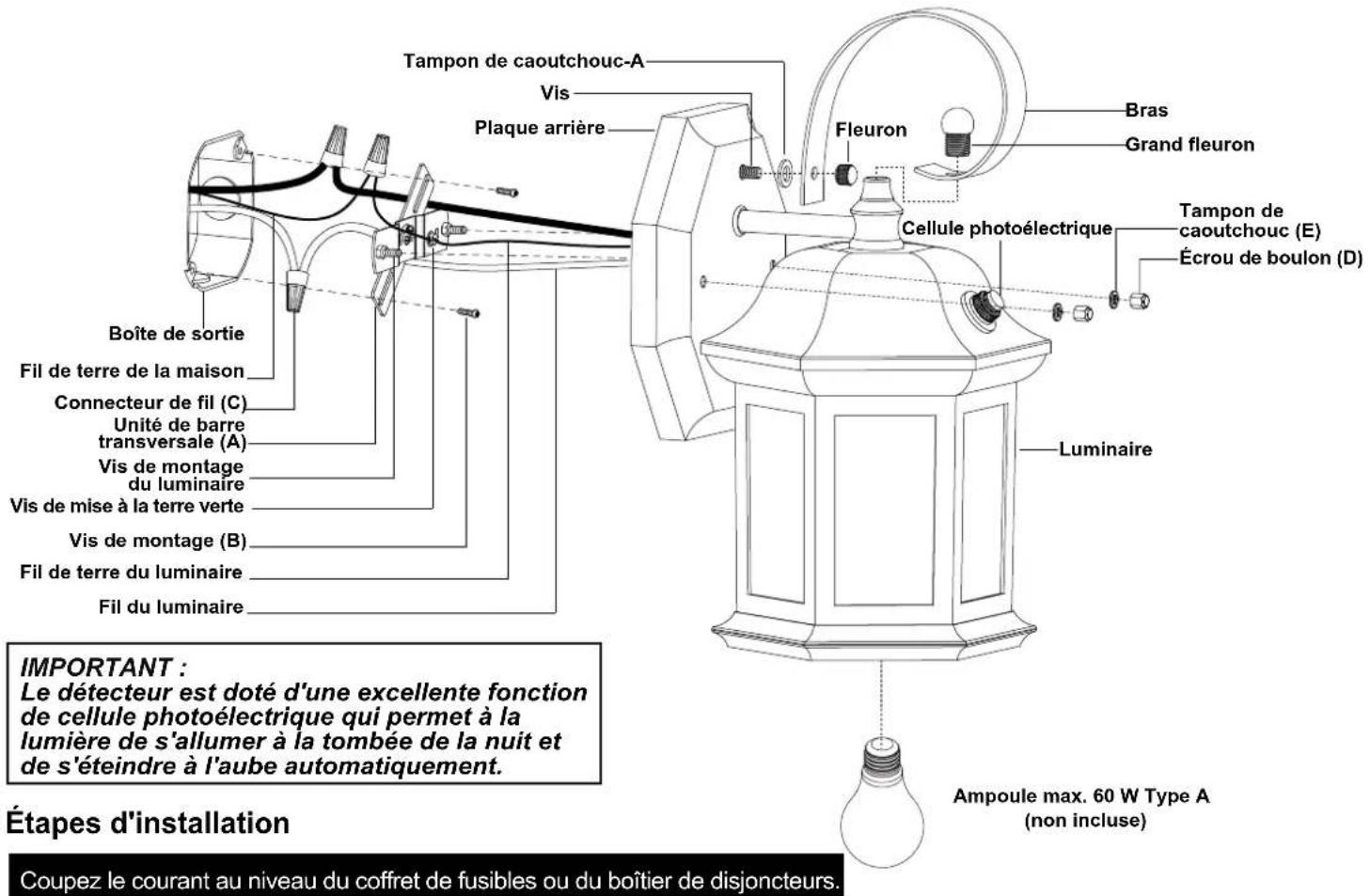

1. Devissez le grand fleuron du luminaire.
2. Devissez le fleuron de la vis de la plaque arriere et ne retirez pas le tampon en caoutchouc-A.
3. Placez le petit trou du bras sur la vis et fixez-le avec le fleuron. Alignez le grand trou du bras et le trou de la partie supérieure du luminaire et fixez-le avec le grand fleuron.

4. Serrez le fleuron et le grand fleuron.

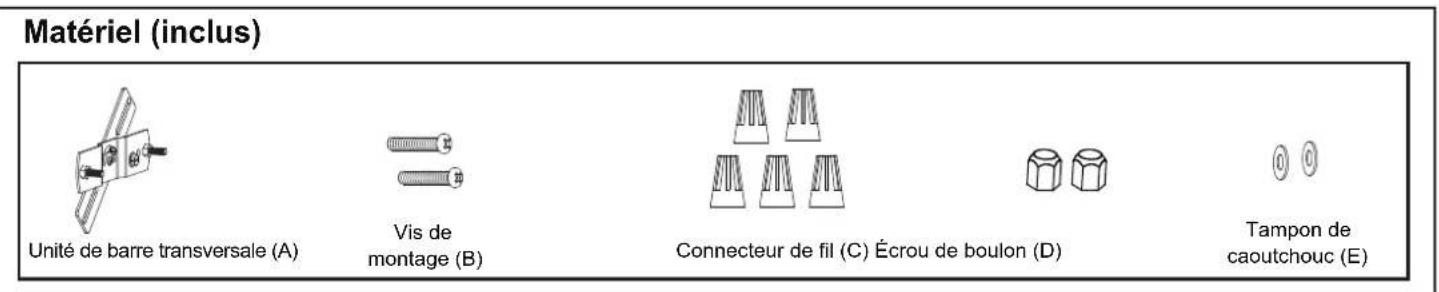

5. Devissez les deux écrous de boulon (D), retirez les deux tampons en caoutchouc (E) et l'unité de barre transversale (A) de la plaque arrête.

6. Fixez l'unité de barre transversale (A) à la boîte de sortie à l'aide des deux vis de montage (B). Ajustez la longueur des vis de montage préinstallées du luminaire si nécessaire.

Remarque : Assurez-vous que les vis de montage du luminaire sont alignées horizontally pour qu'il soit à niveau.

1. Sortez les fils d'alimentation de la boite de sortie. Connectez les fils à l'aide des connecteurs de fils (C) comme suit :

2. Connectez le fil chaud (isolation noire) du luminaire au fil noir de la source d'alimentation.

3. Connectez le fil neutre (isolation blanche) du luminaire au fil blanc de la source d'alimentation.
   Fixe the fil de terre du luminaire (fil nu) à l'unité de barre transversale (A) à l'aide de la vis verte de mise à la terre, puis, selon le code local, connectez-le au fil de terre de la maison à l'aide du connecteur de fil (C).

Remettez soigneusement tous les fils dans la boîte de sortie.

1. Fixez la plaque arriere du luminaire à l'unité de barre transversale (A) en insérant les vis de montage du luminaire dans les trous ouverts de la plaque arriere, puis fixez-la à l'aide de deux tampons en caoutchouc (E) et de deux écrous de boulon (D).
   Remarque : Avec un produit de calfeutrage à base de silicone, calfeutrez complètement l'endroit où la plaque arrête est en contact avec la surface du mur afin d'empêcher l'eau de s'infiltrer dans la boite de sortie.
2. Installez l'ampoule (non incluse). Vérifiez l'étiquette de remplacement des ampoules au niveau de la douille ou de l'emballage pour connaître la puissance maximale autorisée.

Mettez l'appareil sous tension au niveau du coffret de fusibles ou du boitier de disjoncteurs.

Installation optionnelle : Déconnexion de la cellule photoélectrique crépusculaire

IMPORTANT :

Compatible avec un gradateur lorsque la cellule photoelectrique est déconnectée.

• Necessite une ampoule à intensité variable et un variateur de lumière compatible.

1. Avant de commencer l'installation, coupez l'alimentation au niveau du coffret de fusibles ou du boitier de disjoncteurs.

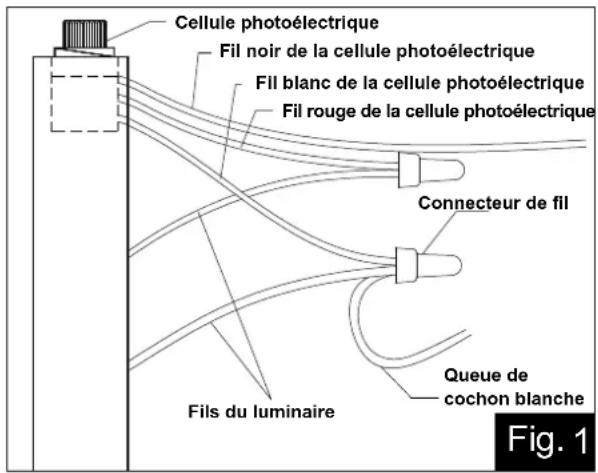

2. Desserrez les connecteurs de fils reliés aux fils de la cellule photoélectrique. (Voir Fig. 1)

Remarque: Ne pas-retirer la cellule photoélectrique afin d'eviter que de I'eau ne s'infiltrde dans la boite de sortie.

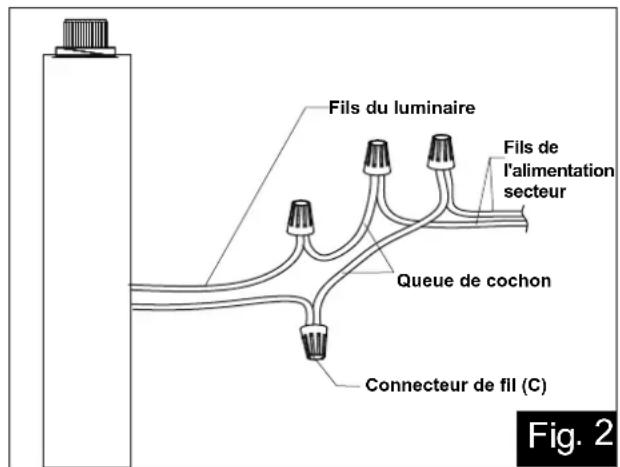

1. Prenez une queue de cochon blanche et une queue de cochon noire et connectez les fils à l'aide des connecteurs de fils (C) : (Voir Fig. 2)

a. Le fil noir du luminaire à l'une des extrémités de la queue de cochon noire.
b. Le fil blanc du luminaire à l'une des extrémites de la queue de cochon blanche.
c. L'autre extrémité de la queue de cochon noire au fil noir de la source d'alimentation.
d. L'autre extrémité de la queue de cochon blanche au fil blanc de la source d'alimentation.

Remettez tous les fils dans la plaque arrière du luminaire.

Mettez l'appareil sous tension au niveau du coffret de fusibles ou du boitier de disjoncteurs.

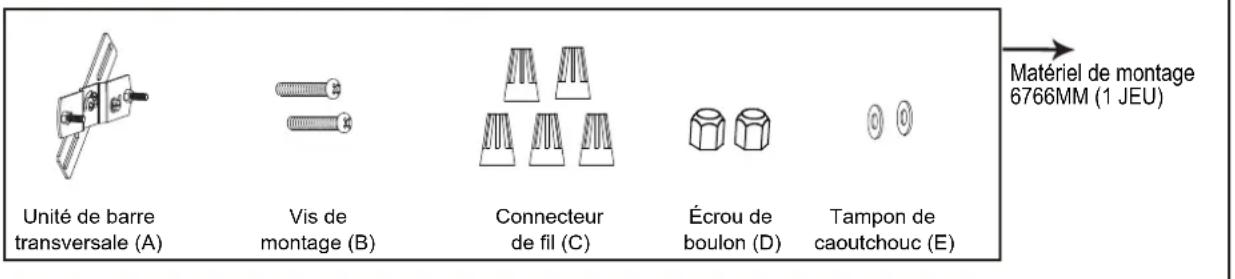

Les pièces suivantes peuvent être commandées si elles sont endommagées ou manquantes.

Listedespiecesderechange：

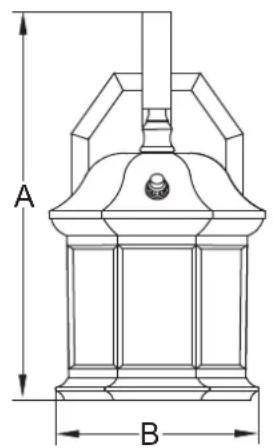

A:27,3 cm (10-3/4 po)

B:15cm(6po)

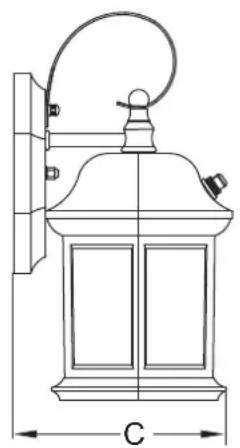

C:15cm(6po)

Garantie limitée de 5 ans

Vaxcel garantit tous ses produits contre les défauts de fabrication et de finition pendant un an à compter de la date d'expédition.

En outre :

• Tout produit doté d'un détector de mouvement intégré ou d'une cellule photoélectrique crépusculaire bénéficiaie d'une garantie de 5 ans pour la fonctionnalité du produit.
• Tout produit avec des modules DEL intégrés est couvert par une garantie de 5 ans sur la fonctionnalité des DEL.

Exclusions: Cette garantie ne couvre pas les defaillances des produits due à des actes naturels extrêmes, à des conditions environnementales non adaptées à l'utilisation prévue des produits, à un fonctionnement à des températures en dehors de la plage spécifique dans le manuel d'instructions, à une utilisation avec une alimentation électrique inappropriée, à des surtensions ou à des baisses de tension. Dans les régions côtières, une certaine corrosion est considérée comme normale pour l'environnement.

Vaxcel se reserve le droit de réparer, de remplaner ou d'accorder un crédit pour tout produit correctement installé, à condition qu'il soit renvoyé conformément aux instructions de l'autorisation de回头 d'article. Cette garantie est limitée au coût du produit uniquement et ne s'est pas aux coûts de transport, d'installation ou de remplacement.
