MANUAL DE USUARIO Wellington T0738 Vaxcel

ADVERTENCIA: Apague la corriente principal en la llave disyuntora antes de instalar el artefacto.

NOTA: 1. Ante de instalar, consulte los@cuidos de electricidad locales para ver los requisitos de cableado y conexión a tierra.

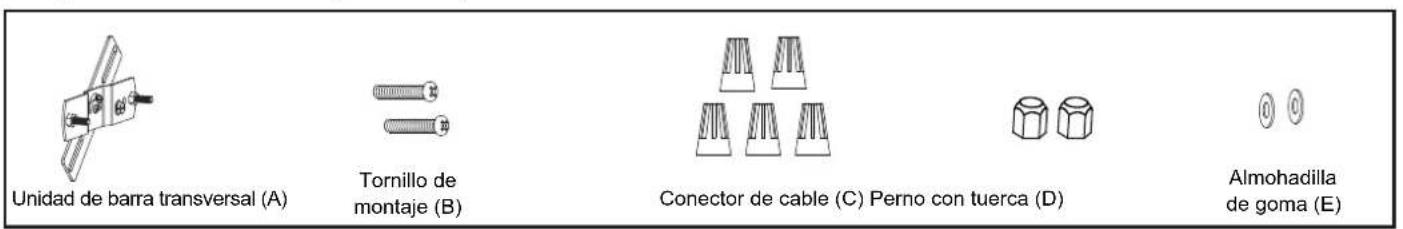

Paquete de ferretería (incluido):

IMPORTANT:

El sensor dispone de una excellente direccion de fotocélula para que la luz se enciende al anochecer y se apague al amanecer automatistically.

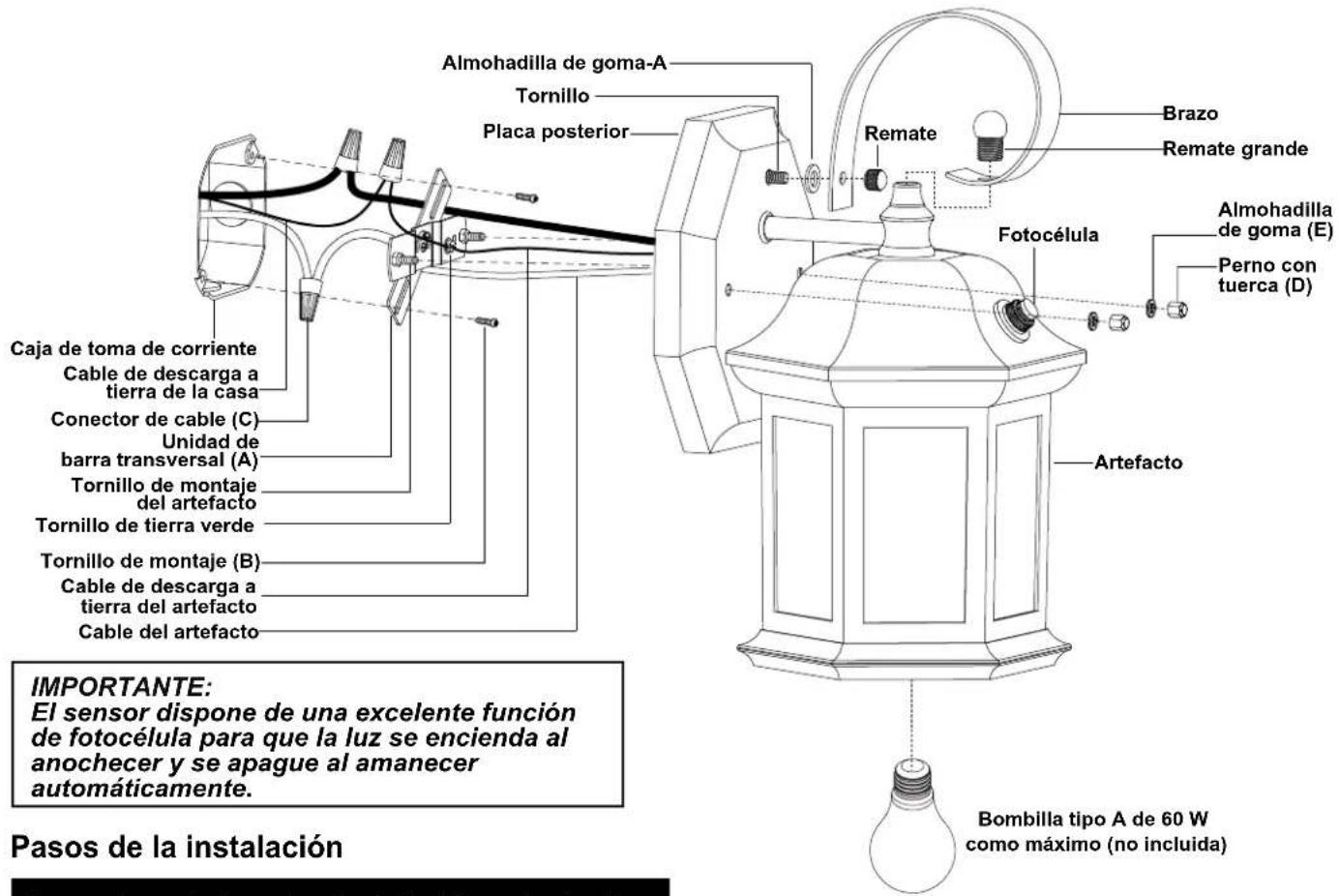

Pasos de la instalación

Apague la corriente en la caja de fusibles o de circuitos.

1. Desenosque el remate grande del artefacto.
2. Desenrosque el remate del tornillo de la plac a posterior y no quite la almohadilla de goma-A.
3. Coloque ellittle orificio del brazo sobre el tornillo y asegure con el remate. Alinee el orificio grande del brazo y el orificio de la parte superior del artefacto y asegure con el remate grande.

4. Ajuste el remate y el remate grande.

5. Desenosque los dos pernos con tuerca (D), retire las dos almohadillas de goma (E) y la unidad de barra transversal (A) de la placata posterior.

6. Adjunte la unidad de barra transversal (A) a la caja de toma de corriente utilizing dos tornillos de montaje (B). Si esnecessary,ajuste la longitud de los tornillos de montaje del artefacto preinstalados. Nota: Asegurese de que los tornillos de montaje del artefacto esten alineados horizontalmente para nivelar el artefacto.

7. Tire hacía afuera los cables de alimentación de la caja de toma de corriente. Haga las conexiones de los cables usingo los conectores de cable (C) de lasuma forma:

8. Conecte el cable vivo (aislamento negro) del artefacto al cable negro de la fuente de energia.

9. Conecte el cable neutro (aislamento blanco) del artefacto al cable blanco de la fuente de energia.
10. Adjunte el cable de descarga a tierra del artefacto (cable desnudo) a la unidad de barra transversal (A) con el tornillo de tierra verde y bajo, según el número local, conectelo al cable de descarga a tierra de la casa con el conductor de cable (C).

Vuelva a colocar con cuidado todos los cables en la caja de toma de corriente.

1. Adjunte la plac poster del artefacto a la unidad de barra transversal (A) insertando los tornillos de montaje del artefacto en los orificios abierto de la plac posterior y, a continuacion, fijela con dos almohadillas de goma (E) y dos pernos con tuerca (D).
   Note: Con compuesto de silicona para calafatear, calafatee completely alrededor del lugaronde la plac posterior se une a la superficie de la pared para evitar que se filtered agua hacia la caja de toma de corriente.
2. Instale la bombilla (no incluida). Consulte la etiqueta de reposacion de lamparas en la zona del portalamparas o empaque para ver el vataje maximo permitted.

Encienda la corriente en la caja de fusibles o de circuitos.

Instalación optional: desconexión de la fotocélula crepuscular

IMPORTANTE:

Compatible con atenuador cuando la fotocélula está desconectada.

• Requiere bombilla regulable e interruptor compatible con atenuador.

1. Aquare la corriente en la caja de fusibles o de circuitos antes de iniciaar la instalacion.

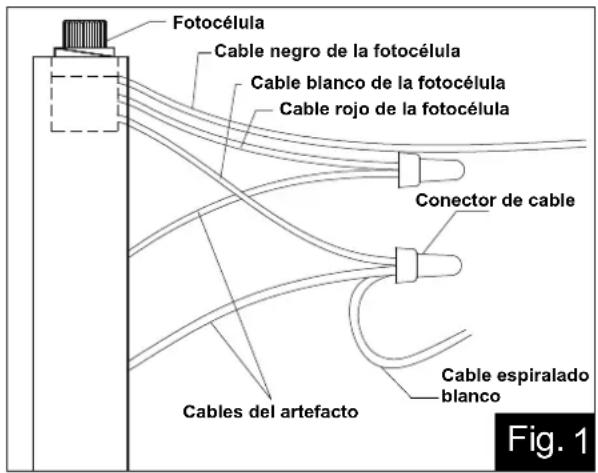

2. Afloje los conectores de cable connectados con los cables de la fotocélula. (Vea la Fig. 1)

Nota: No quite la fotocélula para evitar que se filtre agua hacla caja de toma de corriente.

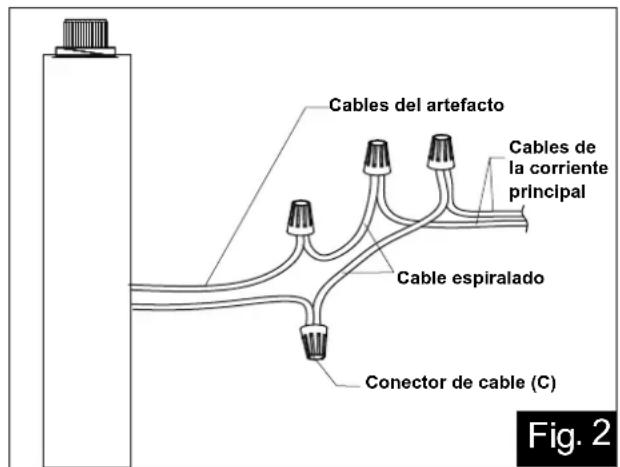

1. Tome un cable espiralado blanco y un cable espiralado negro y haga las conexiones de los cables usingo los connectores de cable (C): (Vea la Fig. 2)

a. El cable negro del artefacto a un extremo del cable espiralado negro.
b. El cable blanco del artefacto a un extremo del cable espiralado blanco.
c. El除外 extremo del cable espiralado negro al cable negro de la fuente de energia.
d. El除外 extremo del cable espiralado blanco al cable blanco de la fuente de energia.

Vuelva a colocar todos los cables en la plaza posterior del artefacto.

Encienda la corriente en la caja de fusibles o de circuitos

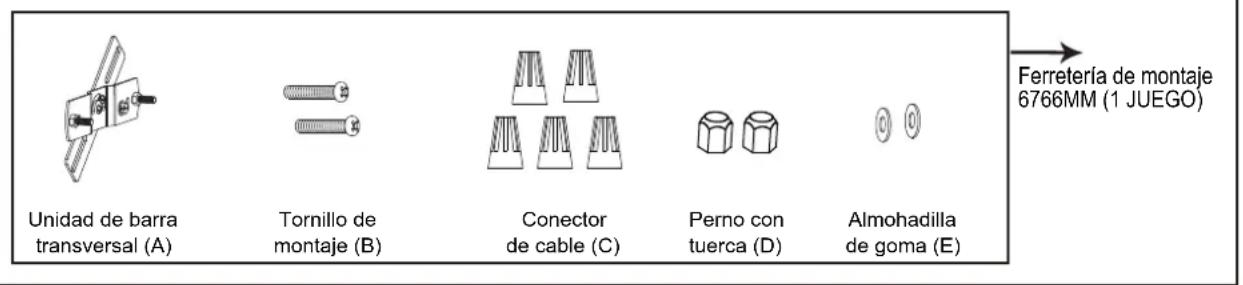

Las siguientes piezas están disponibles para pagar si estarán dañadas o faltan.

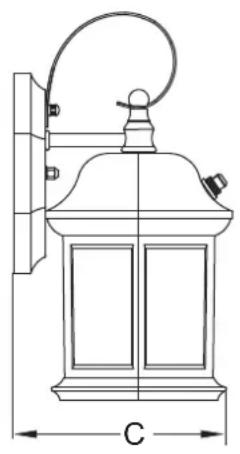

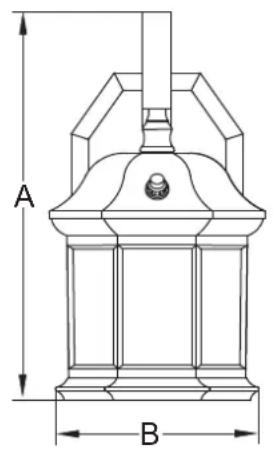

Lista de piezas de repuesto:

A:10-3/4"

B:6"

C:6"

Garantía limitada de 5 años

Vaxcel ofre a guarantia de un an en todos sus productos contra defectos de fabricacion y acabado a partir de la fecha de envio.

Además:

• Cualquier producto con un sensor de movimiento integrado o una fotocélula crepuscular está respaldado por una garantía de 5 años para la funcionalidad del producto.
• Cualquier producto con módulos LED integrados está cubierto por una garantía de 5 años sobre la funcionalidad de los LED.

Exclusiones:Esta garantía no incluye el fallo de los productos debido a sucesos extremos de la naturaleza; conditiones ambientales no adequadas para el uso previsto de los productos; funciona bajo temperatas fuera del rango asignado en el manual de instrucciones; uso con suministro de corriente inadequado, sobretensiones o caidas de energia. En las zonas costeras, una cierta corrosión se considera normal para el medio ambiente.

Vaxcel se reserva el derecho de reparar, reemplazar o emitir un��o porrialquier producto instalado correctamente, siempre que se devuelva segun las instrucciones de RMA.Esta garantia se limita unicamente al costo del producto y no cubre los gastos de transporte, instalacion or emplazo.

¿Cóme se pueda Obtener el servicios de garantía?

[e-mail]

1-800-482-9235
