T0701 - Éclairage Vaxcel - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Éclairage LED, puissance 10W, température de couleur 3000K, flux lumineux 800 lumens
Utilisation	Convient pour un éclairage intérieur, idéal pour les salons, cuisines et bureaux
Maintenance et réparation	Remplacement de l'ampoule LED recommandé tous les 25 000 heures d'utilisation
Sécurité	Certifié CE, protection contre les surcharges électriques
Informations générales	Design moderne, disponible en plusieurs finitions, garantie de 2 ans

FOIRE AUX QUESTIONS - T0701 Vaxcel

Comment installer le Vaxcel T0701 ?

Pour installer le Vaxcel T0701, commencez par couper l'alimentation électrique. Fixez le support de montage au plafond, connectez les fils électriques selon les instructions fournies, puis vissez l'appareil en place. Rétablissez l'alimentation pour tester.

Quelle ampoule dois-je utiliser avec le Vaxcel T0701 ?

Le Vaxcel T0701 est compatible avec des ampoules de type LED ou incandescentes, d'une puissance maximale de 60 watts. Assurez-vous de vérifier la douille pour le type d'ampoule requis.

Que faire si le Vaxcel T0701 ne s'allume pas ?

Si le Vaxcel T0701 ne s'allume pas, vérifiez d'abord si l'ampoule est correctement installée. Assurez-vous également que l'alimentation électrique est rétablie et qu'il n'y a pas de disjoncteur déclenché.

Comment nettoyer le Vaxcel T0701 ?

Pour nettoyer le Vaxcel T0701, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la finition. Débranchez l'appareil avant tout nettoyage pour éviter tout risque électrique.

Le Vaxcel T0701 est-il réglable en hauteur ?

Le Vaxcel T0701 n'est pas réglable en hauteur. Il est conçu pour être installé à une hauteur fixe, adaptée à l'éclairage d'ambiance.

Puis-je utiliser le Vaxcel T0701 en extérieur ?

Le Vaxcel T0701 est conçu pour un usage intérieur uniquement. Ne l'utilisez pas à l'extérieur, car cela pourrait endommager l'appareil et annuler la garantie.

Où puis-je trouver des pièces de rechange pour le Vaxcel T0701 ?

Les pièces de rechange pour le Vaxcel T0701 peuvent être trouvées auprès du revendeur où vous avez acheté l'appareil ou directement sur le site du fabricant. Vérifiez également les boutiques en ligne spécialisées en éclairage.

MODE D'EMPLOI T0701 Vaxcel

REMARQUES : 1. Avant l'installation, consultez les codes électriques locaux pour connaître les exigences en matière de câblage et de mise à la terre.

1. LISEZ ET CONSERVEZ CES INSTRUCTIONS.

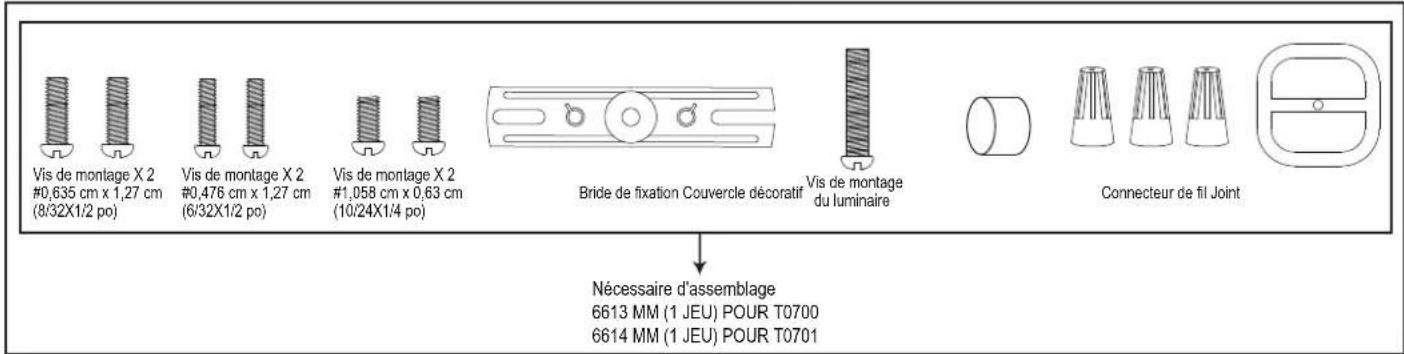

Matériel (inclus) :

Vis de montage X 2

0.635cmx1.27cm

[8/32X1/2 po]

Vis de montage X 2

0,476 cm x 1,27 cm

(6/32X1/2 po)

Vis de montage X 2

1,058cm×0.63cm

(10/24X1/4 po)

Bride de fixation Couvercle decoratif

Vis de montage

du luminaire

Connecteur de fil Joint

Outils nécessaires :

(1) Tournevis cruciforme

1. Tounevis cruciforme pour fixer les vis de montage à la bride de fixation, le support de montage et le luminaire au support de montage.

Important à savoir :

1. Si vous n'étés pas familiarisé avec les codes électriques locaux et nationaux, il est recommendé de consulter un électricien qualifié.
2. Ce luminaire nécessite une source d'alimentation de 120 V c.a., 60 Hz.
3. Pour des raisons de sécurité et pour éviter d'endommager le détecteur, assurez-vous que l'alimentation est coupée avant de procéder au réglage.

Puissance maximale : 31 W

Plage de température de fonctionnement :

-25°C ~ 45°C (-13°F ~ 113°F)

\section*{Caracteristiques :}

1. Luminaire DEL à faible consommation d'énergie.
2. Détector de mouvement : allume (ON) automatiquement la lumière lorsque le mouvement est détecté et étèint (OFF) la lumière ou reste en faible luminosité lorsque le mouvement s'arrête.
3. La cellule photoelectrique maintain la lumière éteinte (OFF) pendant la journée.
4. En mode Arrêt manuel, utilisez l'interrupteur mural pour maintenir la lumière ON (ALLUMEE) en luminosité maximale pendant la nuit.

Remarque: Le luminaire peut etre fixe au mur ou sur l'avancée de toiture.

Montage mural

Montage sur l'avancée de toiture

Lisez la section des notes de la page 4 pour plus d'informations sur l'emplacement de montage du luminaire.

Le luminaire et le détector doivent être montés comme indiqué ci-dessus lors de l'installation (en fonction du type d'installation).

Avant d'installer le luminaire sous une avancée de toiture, la fête du détecteur doit être tournée comme indiquedans les deux étapes

suivantes pour un fonctionnement correct et pour éviter tout risque de chocolélectrique.

Pour l'installation sous l'avancée de toiture uniquement :

Faites pivoter la tete du détecteur vers la plaque arriere.

Tournez la tete du détecteur dans le sens des aiguilles d'une montre de 180^ de façon à ce que les commandes soient orientées vers le bas.

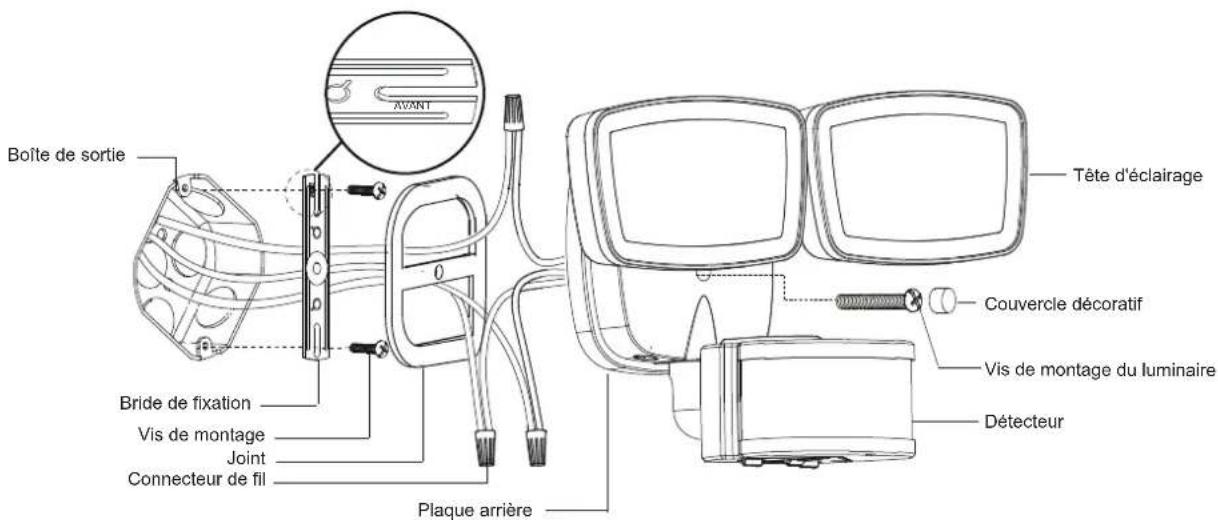

Étapes d'installation

Coupez le courant au niveau du coffret de fusibles ou du boitier de disjoncteur.

1. Installé la bride de fixation sur la boîte de sortie en plaçant le mot « FRONT » vers l'avant, du côté opposé à la boîte de sortie, à l'aide de deux vis de montage qui convennent le mieux à la boîte de sortie. La plaque arrêtée doit reposer contre la surface du mur lorsqu'elle est fixée. (Choisissez une paire de vis de montage correspondante parmi les 3 paires fournies)
2. Les fils du luminaire passent à travers le joint, puis fixent le joint à la plaque arrière.
3. Sortez les fils d'alimentation de la boite de sortie. Connectez les fils à l'aide des connecteurs de fils comme suit :

---Connectez le fil noir du luminaire au fil « chaud » de la source d'alimentation. (noir)
---Connectez le fil blanc du luminaire au fil neutre de la source d'alimentation. (blanc)
---Connectez le fil de mise à la terre du luminaire au fil de mise à la terre de la source d'alimentation. (isolation verte/jaune).

Rentrez soigneusement tous les fils dans la boite de sortie.

1. Fixez la plaque arriere du luminaire à la bride de fixation, puis fixez-la à l'aide de la vis de montage du luminaire.
2. Poussez fermement le couvercle decoratif dans le trou de la vis de montage du luminaire sur la lampe.
3. Avec un composé de calfeurage en silicone, calfeutrez complètement autour de l'endetroit où la plaque arrière rencontre la surface du mur.

MISE EN GARDE : Veiliez à calfeutrer complètement l'endetroit où la plaque arrière rejoint la surface du mur pour empêcher l'eau de s'infiltrer dans la boite de sortie.

Meitez l'appareil sous tension au niveau du coffret de fusibles ou du boitier de disjoncteur.

Réglage de la tête du détecteur :

1. Orientez la tete du détector vers la zone de détction souhaitee, en maintainant un angle de 5^ à 40^ vers le bas pour permettre a l'humidite de s'écouler.

Remarque : Veiliez à ce que la tete du détecteur soit positionnée de manière à ce que les commandes soient orientées vers le sol.

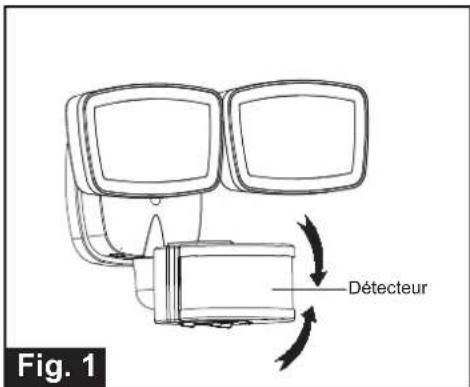

1. Vous pouvez déplacer la tete du détecteur de haut en bas pour modifier la zone de couverture. (Voir Fig. 1)

Remarque: La portée réglée trop haut peut augmenter les déclenchements intempestifs.

(Voir Fig. 2 et Fig. 3)

Fig. 2

Fig. 3

Réglage du détecteur plus haut pour une couverture longue Réglage du détecteur plus bas pour une couverture courte

Sensibilité du détecteur de mouvement

• Vous pouvez régler la sensibilité du détecteur de mouvement en utilisant le bouton « SENS » situé sur le côté droit de la surface inférieure du détecteur. (Voir Fig. 4)
• Réglez la sensibilité du détecteur de mouvement pour obtenir les performances souhaitées.
• Portée approximative pour chaque réglage de 3 m (10 pi) à 25,90 m (85 pi).

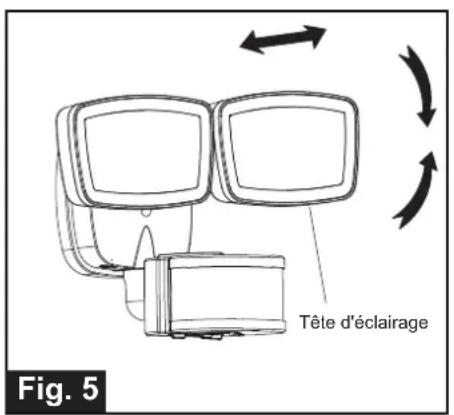

Réglage de la tête d'éclairage :

1. Saisissez doucement les têtes d'éclairage et inclinez-les vers la gauche ou vers la droite pour régler la zone de couverture, lumineuse. Maintenez les têtes d'éclairage à une distance d'au moins 25 mm (1 po) du détecteur. (Voir Fig. 5)
2. Gardez les têtes d'éclairage à 30 degrès sous l'horizontal pour éviter les dommages causés par l'eau et un choc électrique.

Fonctions et fonctionnement :

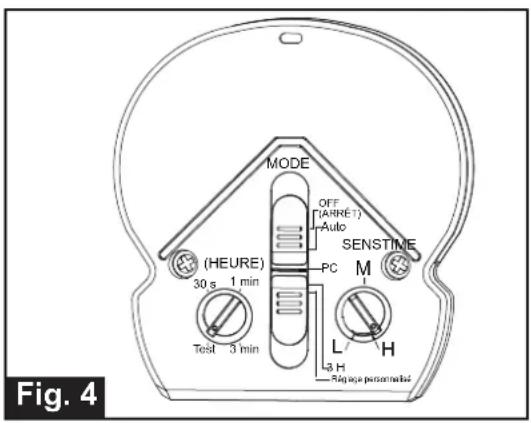

Choisissez un mode en faisant glisser l'interrupteur situé sous le détecteur du luminaire. (Voir Fig. 4)

Remarque : Lors de la première mise sous tension, le voyant s'allume et le préchauffage dure 30 secondes.

1. MODE TEST (fonctionnement diurne et nocturne).

Tournez la flèche du bouton de temporisation « TIME » du côte droit de la tête du détecteur sur la position « Test »
- La lumière s'allume à un niveau de luminosité élevé (5000 K) lorsqu'un mouvement est detecté, et reste allumée tant que le mouvement continue. Elle revient ensuite à une luminosité de faible intensité à 30 % et à une couleur proximale CCT préseLECTIONnée (2700 K ~ 5000 K) environ 5 secondes après que le mouvement n'est plus detecté.

Remarque : Vous pouvez regler la couleur proxime CCT (2700 K ~ 5000 K) à l'aide du bouton Couleur proximale CCT (2700 K ~ 5000 K) situé sur la plaque arrière (voir Fig. 6)

1. MODE Off (fonctionnement nocturne uniquement)

2. En mode « OFF», faites glisser le bouton de temporisation « TIME » sur la durée souhaitée (30 s/1 min/3 min). Au crépuscule, la lumière reste éteinte et passé à un niveau de luminosité élevé (5000 K) lorsqu'un mouvement est détecté, et reste allumée tant que le mouvement continue. Lorsque le mouvement n'est plus détecté, elle reste allumée pendant la durée prédéterminée du-delai d'extinction que vous avez définitie (30 s/1 min/3 min), puis elle s'éteint automatiquement.

3. La lumière s'eteint automatiquement à l'aube.

4. MODE AUTO (fonctionnement nocturne uniquement)

5. En mode « AUTO», tournez le bouton de temporisation « TIME » sur la durée souhaïee (30 s/1 min/3 min). Au crépuscule, la lumière s'allume avec une faible intensité à 30 % et à la couleur proximale CCT préseLECTIONnée (2700 K ~ 5000 K). Lorsqu'un mouvement est détecté, la lumière passée en luminosité maximal (5000 K) et reste allumée tant que le mouvement continue. Lorsque le mouvement n'est plus détecté, la lumière en luminosité maximal (5000 K) reste allumée pendant la durée prédéterminée que vous avez définitie (30 s/1 min/3 min), puis repasse automatiquement à la couleur proximale CCT d

6. La lumière s'eteint automatiquement à l'aube.

Remarque : Vous pouvez regler la couleur proxime CCT (2700 K ~ 5000 K) à l'aide du bouton Couleur proxime CCT (2700 K ~ 5000 K) situé sur la plaque arrière (voir Fig. 6)

1. MODE PC (fonctionnement nocturne uniquement)

2. En mode « PC», la lumière s'allume en luminosité maximale au crépuscule et reste allumée jusqu'à l'aube.

Remarque : Vous pouvez regler la couleur proxime CCT (2700 K ~ 5000 K) à l'aide du bouton Couleur proxime CCT (2700 K ~ 5000 K) situé sur la plaque arrêté. (Voir Fig. 6)

1. MODE 3 HEURES (3H) (fonctionnement nocturne seulment)

2. En mode « 3H», la lumière tourne vers le niveau de luminosité élevé (100%) au crépuscule et reste allumée pendant 3 heures, puis passes au niveau de faible luminosité à ~ 30%. La lumière s'allume à un niveau de luminosité élevé (100%) lorsqu'un mouvement est détecté, et reste allumée tant que le mouvement continue. Lorsque le mouvement n'est plus détecté, elle reste allumée pendant la durée prédéterminée du-delai d'extinction que vous avez définie (30 s/1 min/3 min), puis revient automatiquement au niveau de faible luminosité ~ 30% et à la couleur proxime CCT préselectionnée.
   La lumière s'eteint automatiquement à l'aube.

Remarque : Vous pouvez regler la couleur proxime CCT (2700 K ~ 5000 K) à l'aide du bouton Couleur proxime CCT (2700 K ~ 5000 K) situé sur la plaque arrêté (voir Fig. 6)

1. MODE DE RÉGLAGE PERSONNALISÉ (fonctionnement nocture seulement):

En mode « RÉGLAGE PERSONNALISÉ » la lumière s'allume à la tombée de la nuit et s'éteint à l'aube automatiquement.
- Au lieu de « 3H», le fonctionnement du détecteur de mouvement peut être réglé pour démarrer à un moment précis. Tournez l'interrupteur mural sur « OFF » et tournez-le sur « ON » à deux reprises dans les 3 secondes qui suivent. La lumière passée en mode de fonctionnement du détecteur de mouvement à l'heure spécifiée chaque nuit. La lumière s'éteint automatiquement à l'aube.

Par exemple, un propriété souhaite que la lumière reste allumée à un niveau de luminosité élevé du crépuscule jusqu'à 20 h, et aimerait que la lumière passée en mode de détecteur de mouvement « AUTO ». Pour ce faire, le propriétaire va tourner l'interrupteur mural sur « OFF » et sur « ON » à deux reprises dans les 3 secondes qui seront. Cela définit le moment où la lumière passée en mode « AUTO » chaque jour, la lumière se comportera de la même manière.

Pour revenir à la luminosité par défaut, tournez l'interrupteur mural sur « OFF», puis sur « ON » après 5 secondes.

Remarque : Vous pouvez regler la couleur proxime CCT (2700 K ~ 5000 K) à l'aide du bouton Couleur proxime CCT (2700 K ~ 5000 K) situé sur la plaque arrière (voir Fig. 6)

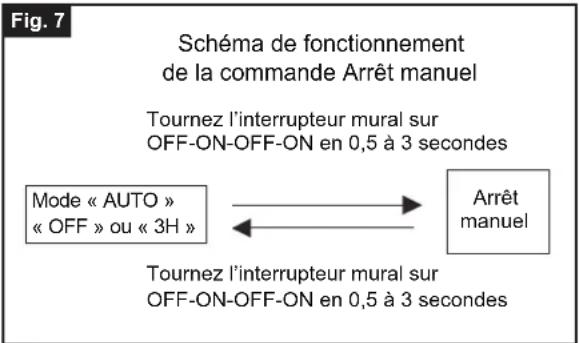

1. Arret manuel (fonctionnement nocturne uniquement)

2. Pour arrêté temporairement les réglages en mode « OFF » ou « AUTO » ou « 3H » pour une luminosité élevée continue à la demande la nuit, tournez l'interrupteur mural sur « OFF », puis tournez-le sur « ON » à deux reprises en moins de 3 secondes, la lumière reste allumée toute la nuit. Pour revenir au mode « OFF » ou « AUTO » ou « 3H », tournez l'interrupteur mural « OFF » puis tournez-le à nouveau deux fois sur « ON » en moins de 3 secondes. (Voir Fig. 6)

3. La lumière s'eteint automatiquement à l'aube.

Remarque : Pour s'assurer que les fonctions ci-dessus fonctionnent correctement, maintenez toujours l'interrupteur mural en position « ON » (y compris pendant la journée).

Options de personnalisation

Délai d'extinction

• Le décai d'extinction correspond à la durée pendant laquelle la lumière reste allumée après la détction d'un mouvement.
• Vous pouvez régler le salarié d'extinction en tournant la flèche du bouton de temporisation « TIME » de façon à ce qu'elle indique la durée souhaïée (30 s/1 min/3 min). Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le salarié d'extinction. Tournez le bouton dans le sens inverse des aiguilles d'une montre pour diminuer le salarié d'extinction.

L'endetroit où vous installez votre luminaire est important :

Veillez à ce que le luminaire soit monté droit sur le mur ou sur l'avancée de toiture, sinon, la distance de détction peut être limitée.

Remarques :

1. La sensibilité du détecteur de mouvement augmente à mesure que la température ambiente se refroidit. Pour un rendement optimal, nettoyez delicatement la lentille avec un chiffon doux tous les 1 ou 2 mois afin de garantir une sensibilité maximale.
2. Pour de更好地 performances, installez le luminaire à au moins 2,45 m (8 pi) au-dessus du sol. À cette hauteur, le luminaire fournira une distance de détention allant jusqu'à 25,90 m (85 pi) à 25 degrès Celsius (77 degrès Fahrenheit). (Voir Fig. 8)

3. Le détector déetecte les mouvements sur une portée de détction de 240 degrés. (Voir Fig. 9)

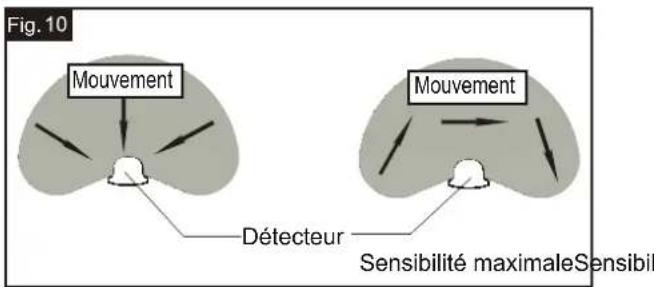

4. Le détector sera plus sensible aux mouvements qui traversent sa trajectory de détction qu'aux mouvements qui sont directement diriges vers lui. (Voir Fig. 10)

5. Pour réduire les nuisances possibles, n'installez pas le luminaire prés d'une source de chaleur comme un climatisation, une bouche d'aération ou un échéancement de four, ou dans une direction faisant face à un objet refléchissant ou à une autre source de lumière à proximité.

Résolution des problèmes

---Si la lumière ne fonctionne pas.

1. Vérifiez que l'interrupteur mural et le disjoncteur sont allumés.
2. Verifiez que le câblage est correct.
3. Couvre le détecteur d'un tissu de couleur foncede pour vérifier que le niveau de lumiere ambiente n'est pas trop elevé.

---La lumière s'allume sans raison apparente :

1. Réorientez the detectiveur de mouvement.
2. Diminuez le paramètre de sensibilité.
3. N'utilisez pas de gradateur ou de minuterie pour contrcler le luminaire. Remplacez le gradateur ou la minuterie par un interrupteur mural marche/arrét standard.

---La lumière s'allume et s'eteint :

1. Repositionnez l'ampoule loin du détecteur de mouvement.
2. Repositionnez le détector de mouvement.
3. Le détector de mouvement est en mode « TEST » et en préchauffage.

Les pièces suivantes peuvent être commandées si elles sont endommagées ou manquantes.

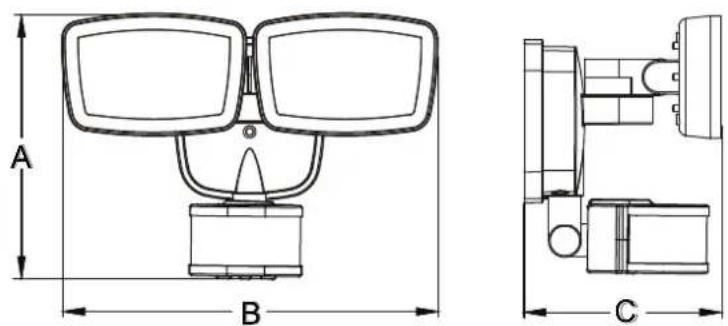

A:17,15 cm (6-3/4 po)

B:27,3 cm (10-3/4 po)

C:14,60 cm (5-3/4 po)

Garantie limitée de 5 ans

Vaxcel garantit tous ses produits contre les defauts de fabrication et de finition pendant un an a compter de la date d'expedition.

En outre :

• Tout produit doté d'un détecteur de mouvement intégré ou d'une cellule photoélectrique crépusculaire bénéficiaie d'une garantie de 5 ans pour la fonctionnalité du produit.
• Tout produit avec des modules DEL intégrés est couvert par une garantie de 5 ans sur la fonctionnalité des DEL.

Exclusions: Cette garantie ne couvre pas les defaillances des produits dues a des actes naturels extrimes, a des conditions environnementales non adaptees à l'utilisation prevue des produits, a un fonctionnement a des températures en dehors de la plage spécifiée dans le manuel d'instructions, a une utilisation avec une alimentation electrique inappropriée, a des surtensions ou a des baisses de tension. Dans les régions cotieres, une certaine corrosion est consideree comme normale pour I'environnement.

Vaxcel se reserve le droit de réparer, de remplaner ou d'accorder un crédit pour tout produit correctement installé, à condition qu'il soit renvoyé conformément aux instructions de l'autorisation de return d'article. Cette garantie est limitée au coût du produit uniquement et ne s'étend pas aux coûts de transport, d'installation ou de remplacement.
