Type de produit	Luminaire d'extérieur
Marque	Vaxcel
Modèle	T0689
Dimensions (A x B x C)	10,80 cm x 17,15 cm x 13,33 cm
Alimentation	120 V c.a., 60 Hz
Puissance maximale	2 x 150 W (ampoules non incluses)
Température de fonctionnement	-25°C à 45°C
Fonctions principales	Commande par interrupteur mural, mode faible intensité (~30 %)
Installation	Montage mural ou sur avancée de toiture
Matériel inclus	Vis de montage, bride de fixation, couvercle décoratif, joint, connecteurs de fils
Outils nécessaires	Tournevis cruciforme
Réglage des têtes d'éclairage	Inclinables (max 30° sous l'horizontale)
Sécurité	Couper le courant avant installation, calfeutrer pour étanchéité
Garantie	1 an contre les défauts de fabrication
Pièces détachées	Disponibles sur commande

FOIRE AUX QUESTIONS - T0689 Vaxcel

Comment installer ce luminaire ?

Coupez d'abord le courant au niveau du coffret de fusibles. Fixez la bride de fixation sur la boîte de sortie, connectez les fils (noir sur chaud, blanc sur neutre), puis fixez la plaque arrière et le couvercle. Calfeutrez autour de la plaque arrière pour éviter les infiltrations d'eau.

Quelle est la puissance maximale autorisée ?

La puissance maximale est de 2 x 150 W (ampoules non incluses). Consultez l'étiquette de la douille pour connaître la puissance exacte.

Comment régler la luminosité en mode faible intensité ?

Basculez l'interrupteur mural sur OFF, puis sur ON à deux reprises dans les 3 secondes. La lumière passe en mode faible intensité (environ 30 %). Pour revenir à 100 %, éteignez puis rallumez après 60 secondes.

Que faire si la lumière ne s'allume pas ?

Vérifiez que l'interrupteur mural et le disjoncteur sont allumés. Assurez-vous que le câblage est correct (fil noir sur chaud, fil blanc sur neutre).

Puis-je installer ce luminaire sur une surface en bois ?

Oui, le luminaire peut être fixé sur une avancée de toiture ou un mur en bois. Assurez-vous d'utiliser les vis de montage adaptées et de calfeutrer correctement pour éviter les infiltrations.

Comment calfeutrer correctement le luminaire ?

Utilisez un composé de calfeutrage en silicone autour de l'endroit où la plaque arrière rencontre le mur. Cela empêche l'eau de s'infiltrer dans la boîte de sortie.

Les ampoules sont-elles incluses ?

Non, les ampoules ne sont pas incluses. Vous devez acheter des ampoules compatibles d'une puissance maximale de 150 W par douille.

Quelle est la garantie ?

Vaxcel offre une garantie d'un an contre les défauts de fabrication et de finition à compter de la date d'expédition. Elle ne couvre pas les dommages dus à des conditions extrêmes ou à une utilisation inappropriée.

Comment incliner les têtes d'éclairage ?

Saisissez doucement les têtes et inclinez-les vers la gauche ou la droite. Gardez les têtes à 30 degrés sous l'horizontal pour éviter les dommages causés par l'eau.

Est-ce que ce luminaire est adapté pour une utilisation en extérieur ?

Oui, ce luminaire est conçu pour l'extérieur avec une plage de température de -25°C à 45°C. Assurez-vous de bien calfeutrer l'installation pour protéger de l'humidité.

MODE D'EMPLOI T0689 Vaxcel

REMARQUES : 1. Avant l'installation, consultez les codes électriques locaux pour connaître les exigences en matière de câblage et de mise à la terre.

1. LISEZ ET CONSERVEZ CES INSTRUCTIONS.

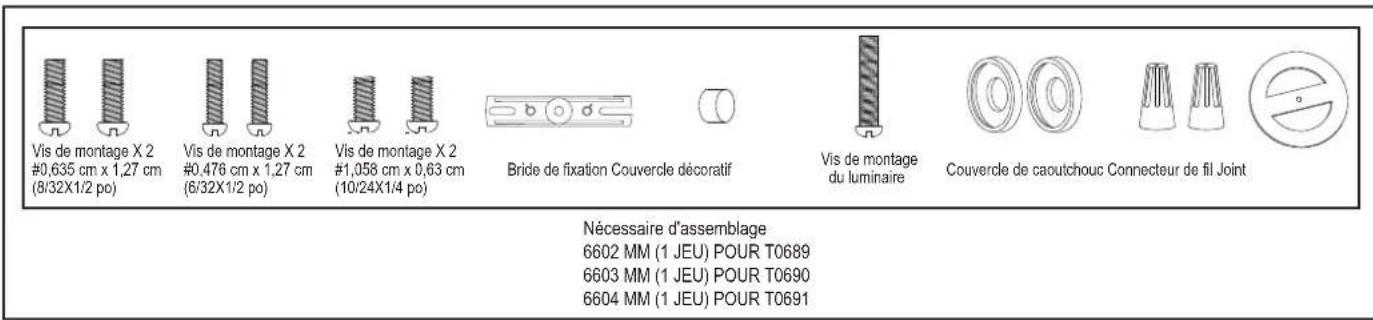

Matériel (inclus) :

Vis de montage X 2 #0,635 cm x 1,27 cm (6/32x1/2 po)

Vis de montage X 2 #0.476 cm x 1,27 cm (6/32X1/2 po)

Vis de montage X 2 #1,058 cm x 0,63 cm (10/24X1/4 po)

Bride de fixation Couvercle décoratif

Vis de montage du luminaire

Couvercle de caoutchouc Connecteur de fil Joint

Outils nécessaires :

Tournevis cruciforme

1. Tournevis cruciforme pour fixer les vis de montage à la bride de fixation, le support de montage et le luminaire au support de montage.

Important à savoir :

1. Si vous n'êtes pas familiarisé avec les codes électriques locaux et nationaux, il est recommandé de consulter un électricien qualifié.
2. Ce luminaire nécessite une source d'alimentation de 120V c. a., 60 Hz.

Puissance maximale : 2-150 W (ampoule non comprise)

Plage de température de fonctionnement :

-25°C~45°C (-13°F~113°F)

Caracteristiques :

1. Commande de l'interrupteur : allume et éteint la lumière en appuyant sur l'interrupteur mural.
2. Régler entre la luminosité pleine intensité et la luminosité faible intensité en basculant l'interrupteur mural.

Remarque : Le luminaire peut être fixé au mur ou sur l'avancée de toiture.

Montage mural

Montage sur l'avancée de toiture

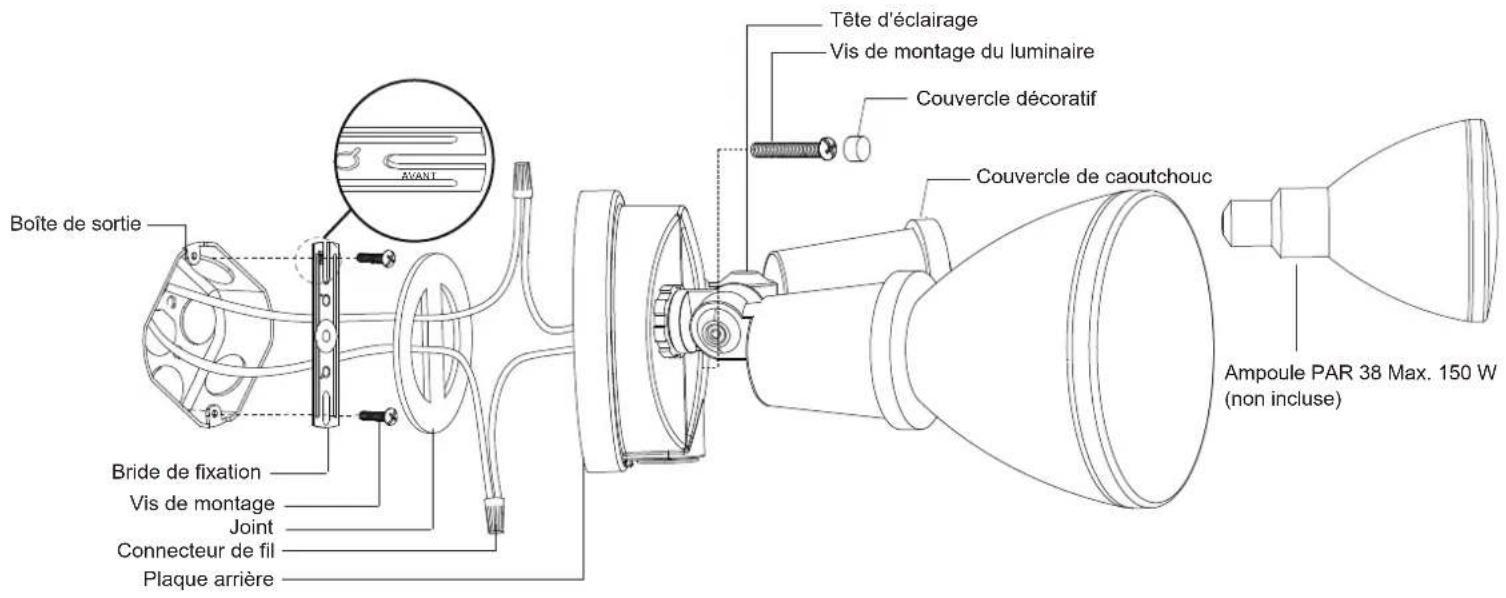

Coupez le courant au niveau du coffret de fusibles ou du boîtier de disjoncteur.

1. Installez la bride de fixation sur la boîte de sortie en plaçant le mot « FRONT » vers l'avant, du côté opposé à la boîte de sortie, à l'aide de deux vis de montage qui conviennent le mieux à la boîte de sortie. La plaque arrière doit reposer contre la surface du mur lorsqu'elle est fixée. (Choisissez une paire de vis de montage correspondante parmi les 3 paires fournies)
2. Les fils du luminaire passent à travers le joint, puis fixent le joint à la plaque arrière.
3. Sortez les fils d'alimentation de la boîte de sortie. Connectez les fils à l'aide des connecteurs de fils comme suit : --Connectez le fil noir du luminaire au fil « chaud » de la source d'alimentation. (noir) --Connectez le fil blanc du luminaire au fil neutre de la source d'alimentation. (blanc) Rentrez soigneusement tous les fils dans la boîte de sortie.
4. Fixez la plaque arrière du luminaire à la bride de fixation, puis fixez-la à l'aide de la vis de montage du luminaire.
5. Poussez fermement le couvercle décoratif dans le trou de la vis de montage du luminaire sur la lampe.
6. Installez les ampoules (non incluses). Consultez l'étiquette de remplacement des ampoules au niveau de la douille ou de l'emballage pour connaître la puissance maximale autorisée.
7. Avec un composé de calfeutrage en silicone, calfeutrez complètement autour de l'endroit où la plaque arrière rencontre la surface du mur. MISE EN GARDE : Veillez à calfeutrer complètement l'endroit où la plaque arrière rejoint la surface du mur pour empêcher l'eau de s'infiltrer dans la boîte de sortie.

Réglage de la tête d'éclairage :

1. Saisissez doucement les têtes d'éclairage et inclinez-les vers la gauche ou vers la droite pour régler la zone de couverture lumineuse. (Voir Fig. 1)
2. Gardez les têtes d'éclairage (B) à 30 degrés sous l'horizontal pour éviter les dommages causés par l'eau et un choc électrique.

Fonctions et fonctionnement :

1. Commande d'interrupteur mural Allumez l'interrupteur mural de l'éclairage.
2. Mode de faible intensité Tournez l'interrupteur mural sur « OFF » et tournez-le sur « ON » à deux reprises dans les 3 secondes qui suivent La lumière entre en faible intensité à environ 30% de la luminosité maximale. Pour revenir à la luminosité maximale par défaut de 100%, tournez l'interrupteur mural sur « OFF », puis sur « ON » après 60 secondes.

Les pièces suivantes peuvent être commandées si elles sont endommagées ou manquantes.

Résolution des problèmes

--Si la lumière ne fonctionne pas. 1. Vérifiez que l'interrupteur mural et le disjoncteur sont allumés. 2. Vérifiez que le câblage est correct.

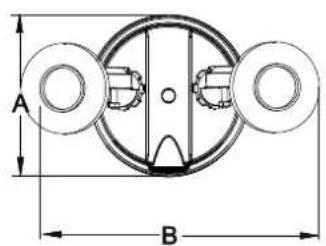

A:10,80 cm (4-1/4 po)

B:17,15 cm (6-3/4 po)

C:13,33 cm (5-1/4 po)

Garantie de 1 an

Vaxcel garantit tous ses produits contre les défauts de fabrication et de finition pendant un an à compter de la date d'expédition.

Exclusions: Cette garantie ne couvre pas les défaillements des produits dus à des actes naturels extrêmes, à des conditions environnementales non adaptées à l'utilisation prévue des produits, à un fonctionnement à des températures en dehors de la plage spécifique dans le manuel d'instructions, à une utilisation avec une alimentation électrique inappropriée, à des surtensions ou à des baisses de tension. Dans les régions cotières, une certaine corrosion est considérée comme normale pour l'environnement.

Vaxcel se réserve le droit de réparer, de remplacer ou d'accorder un crédit pour tout produit correctement installé, à condition qu'il soit renvoyé conformément aux instructions de l'autorisation de retour d'article. Cette garantie est limitée au coût du produit uniquement et ne s'étend pas aux coûts de transport, d'installation ou de remplacement.
