Type de produit	Réservoir d'eau pour galerie de toit
Marque	Vevor
Modèle	YK-SX-20L
Capacité	17 L
Pression de service	2,7 - 3 bar
Température de service	0 °C à 60 °C
Distance d'installation des barres (AA)	1080 mm
Largeur de la barre transversale (BB)	130 mm
Fonctions principales	Stockage d'eau pressurisé, lavage avec pistolet et arroseur
Matériau	Plastique
Contenu de la livraison	Réservoir, tuyau d'expansion, pistolet, arroseur, vannes, joints, supports de montage
Sécurité	Ne pas boire l'eau, vider en cas de gel, fixer solidement sur le toit
Entretien	Vérifier et serrer régulièrement les fixations, vider l'eau par temps de gel
Pièces détachées	Disponibles (joints, vannes, supports)
Informations générales	Utilisation sur barres de toit ovales ou carrées

FOIRE AUX QUESTIONS - YKSX20L Vevor

Comment installer le réservoir sur les barres de toit ?

Placez le réservoir sur les barres, insérez les boulons en T dans les rainures, puis fixez avec les écrous et les plaques d'installation. Serrez à la main. Vérifiez la distance entre les barres (AA) et la largeur (BB).

Comment pressuriser le réservoir d'eau ?

Utilisez vos propres outils de pression (pompe) pour pressuriser le réservoir. La pression maximale est de 3 bar. Ne dépassez pas cette valeur.

Puis-je boire l'eau du réservoir ?

Non, l'eau du réservoir n'est pas potable. Ne buvez jamais l'eau contenue dans le réservoir.

Que faire en cas de gel ?

Videz complètement l'eau du réservoir avant que la température ne descende en dessous de 0°C. L'eau gelée peut endommager le réservoir et les raccords.

Comment nettoyer le réservoir ?

Rincez le réservoir à l'eau claire après chaque utilisation. Utilisez un détergent doux si nécessaire, puis rincez abondamment. Ne stockez pas d'eau stagnante.

Quel type de barres de toit sont compatibles ?

Le réservoir est compatible avec les barres de toit ovales et carrées. Utilisez les boulons M8x65 pour les barres ovales et M8x45 pour les barres carrées.

Comment utiliser le pistolet et l'arroseur ?

Branchez le tuyau d'expansion sur la vanne d'angle, installez le raccord rapide, puis fixez le pistolet ou l'arroseur. Utilisez le clip de fixation pour maintenir le pistolet.

Est-il possible de laver la voiture en roulant ?

Non, n'utilisez pas le réservoir en conduisant. Arrêtez-vous sur un terrain plat pour utiliser le lavage. Ne passez pas dans un lave-auto automatique avec le réservoir installé.

Comment entretenir les joints et raccords ?

Vérifiez régulièrement l'état des joints en silicone. Remplacez-les s'ils sont usés. Serrez les raccords à la main, sans force excessive.

Que faire si le réservoir fuit ?

Vérifiez que tous les raccords sont bien serrés et que les joints sont en place. Si la fuite persiste, contactez le service après-vente Vevor pour obtenir des pièces de rechange.

MODE D'EMPLOI YKSX20L Vevor

Nous continuons à nous engager à vous fournir des outils à des prix compétits.

"Economise la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons

ne représentée qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de bien pouvoir vérifier attentivement lorsque vous passez une commande chez nous si vous

économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

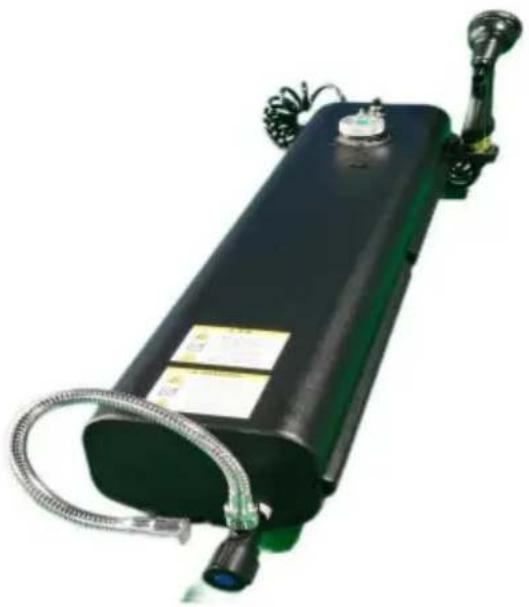

RÉSERVOIR D'EAU POUR GALERIE DE TOIT

Modèle : YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vouvasce des questions sur les produits? Besoin d'une assistance technique? N'hesitez pas a nous contacter:

Assistance technique et certificat de garantie electronique

Il s'agit des instructions originales, veuilles lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre

manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu.

Veuillez nous pardonnier que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

CONSIGNES DE SECURITÉ

1. Veuillez litre et comprendre attentivement ce manuel avant d'utiliser la galerie de tout. Réservoir d'eau.
2. L'installation doit être effectuee par un adulte et les enfants ne doivent pas l'utiliser sans surveillance.
3. Veuillez you assurer que le réservoir d'eau de la galerie de toit est fermement instalé, sinon il peut tomber et causer des dommages aux personnes.
4. Vérifiez et serrez régulièrement le support de montage. De plus, lorsque vous conduisez sur des terrains accidentés routes, arrêtez-vous toujours pour vérifier et serrer le support de montage. Sinon, peut-être faire tomber le réservoir de votre vehicule pendant la conduite ou provoquer un accident. Cela peut causer des dommages, des blessures ou la mort du réservoir d'eau, de votre vehicule ou d'autres vehicules. Nous ne sommes pas responsables de tout dommage ou blessure causé par le détachment du réservoir d'eau du vehicule.
5. Ne laissez pas d'eau dans le réservoir d'eau de la galerie de toit à des températures glaciales qui pourrait endommager votre équipement. Ne mettez pas d'antigel RV dans l'équipement! Assurez-vous que le réservoir d'eau est vidé dans des conditions de givrage.
6. Sur les voitures équipées d'un réserve d'eau sur galerie de toit, n'utilise pas le lave-auto automatique, machine. Avant d'entrée dans le lave-auto automatique, vous doivent restorer la galerie de toit Réservoir d'eau du vehicule pour éviter d'endommager votre vehicule et les barres de toit Réservoir d'eau.
7. Ne buvez pas l'eau du réservoir d'eau
8. Température de service du réservoir d'eau: 0 -60, pression de service du réservoir d'eau: moins de 3 bars.
9. Des averissements de sécurité sont apposés sur le réservoir d'eau de la galerie de toit. doit suivre ces protocoles de sécurité lors de l'utilisation du réservoir d'eau de la galerie de toit

LISTE DES PARAMÉTRES

Modèle	YK-SX-20L YK	SX-15L YK-SX-26L YK-SX-30L
Volume	17L	15L		26L
Valeur de décharge de pression	2,7-3bar	2,7-3 bars		2,7-3 bars

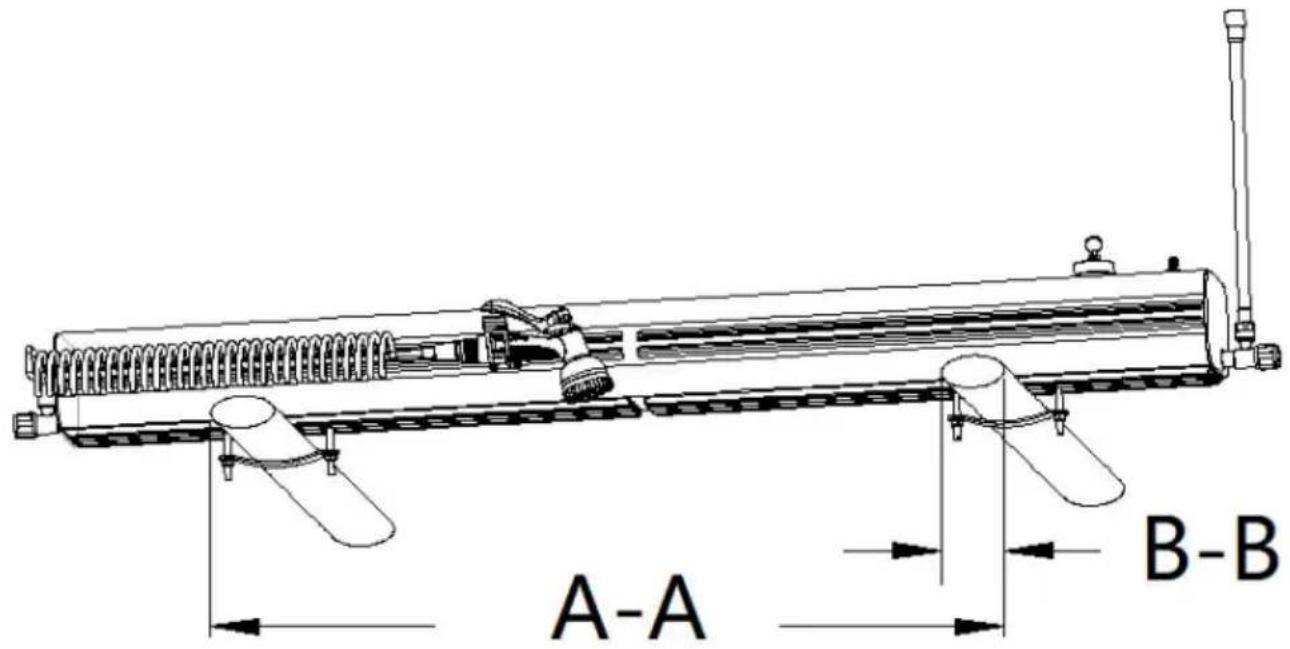

Installer la barre horizontale distance (AA)	1080mm	810mm	1420mm	1630mm
Largeur de la barre transversale	(BB) 130	mm	130 mm	130 mm

Listedespieces

1: réservoir d'eau × 1 piece	2: Tuyau d'expansion × 1 piece	3: Pistolet à eau buse × 1 piece
4: arrouseur × 1 piece	5: vanne d'angle × 2 pièces	6: môle rapide joint de démontage × 1 piece
7: ferrête rapide joint de démontage × 1 piece	8: Rallonge de robinet × 1 piece	9: Silicone Ø20×2mm joint×1pc
10: Ø20 × 2,5 mm Silicone joint×1pc	11: Silicone Ø20×3,5mm joint×1pc	12: Joint plastique couverture×1pc
13: manchon d'étanchéité en plastique galvanisé × 1 piece.	14: adhésif brut ruban × 1 pc	15: Tige horizontalle feuille d'installation × 2 pièces
16: Cadre de bagage feuille d'installation × 2	17: Boulon M8 × 65 de type T × 4 pièces	18: Boulon M8 × 45 de type T × 4 pièces
19: écrou de pin M8 × 8 pièces	20: joint métallique × 8 pièces	21: clip de tête de pulverisation × 1
22: valve atmosphérique × 1 pièce	23: soupape de pression × 1 pièce

INSTRUCTIONS

Conseils de sécurité et d'entretien

Vérifiez que vous disposez de tous les composants et outils repertoriés sur les pages suivantes.

Retirez tous les raccords des sacs en plastique et séparez-les en groupes.

Gardez les enfants et les animaux éloignés de la zone de travail, les petites pieces pourraient sétouffer si avale.

Assurez-vous de dispose de suffisamment d'espace pour dispose les pieces avant de commencer.

Certaines parties du montage seront plus faciles à 2 personnes.

Voudeceachetervospropresoutilsdepression pour pressuriserlereservoird'eau.

La valve atmosphérique doit être retiree du réservoir d'eau ; replissez l'eau de le trou de montage de la vanne atmosphérique et installer la vanne atmosphérique après injection d'eau.

Il est recommandé que le réserve d'eau ne stocke pas plus de 80% de l'eau-capacité maximale.

LA METHODE D'INSTALLATION STANDARD

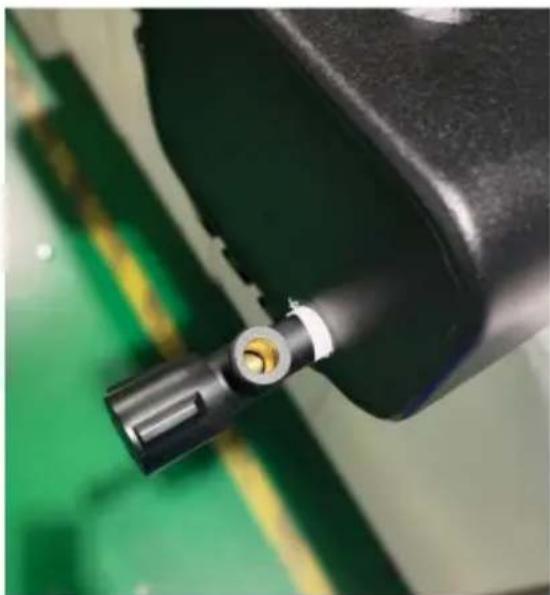

Étape 1: Installer la vanne d'angle

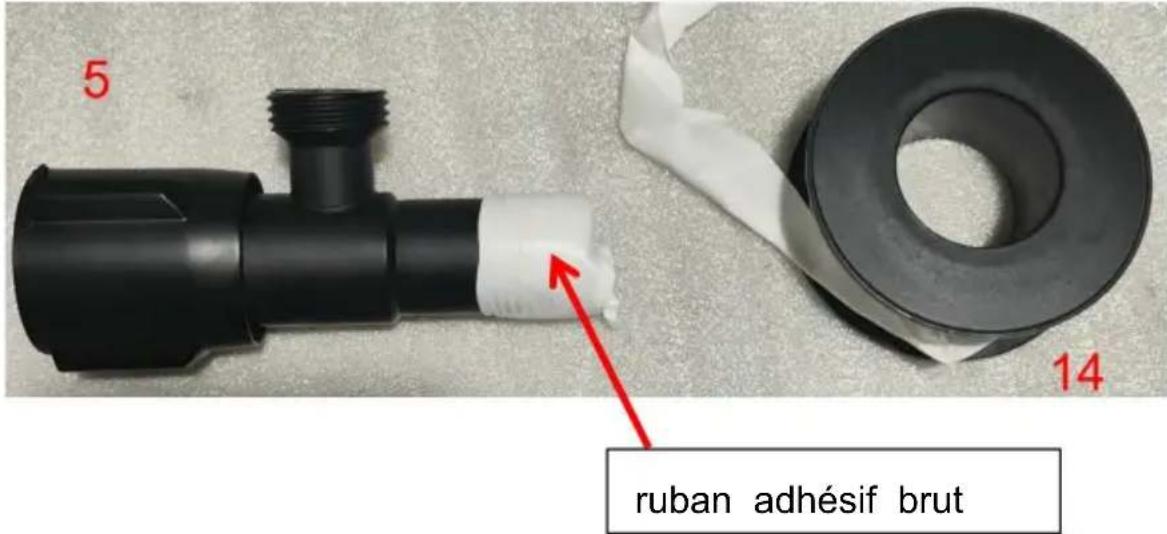

Enroulez 2 à 3 tours de ruban adhésif brut sur le filetage de la vanne d'angle.

• Installez les deux vannes d'angle de chaque côté du réservoir d'eau.

Étape 2: Installez la vanne atmosphérique 22 et la vanne de pression 23.

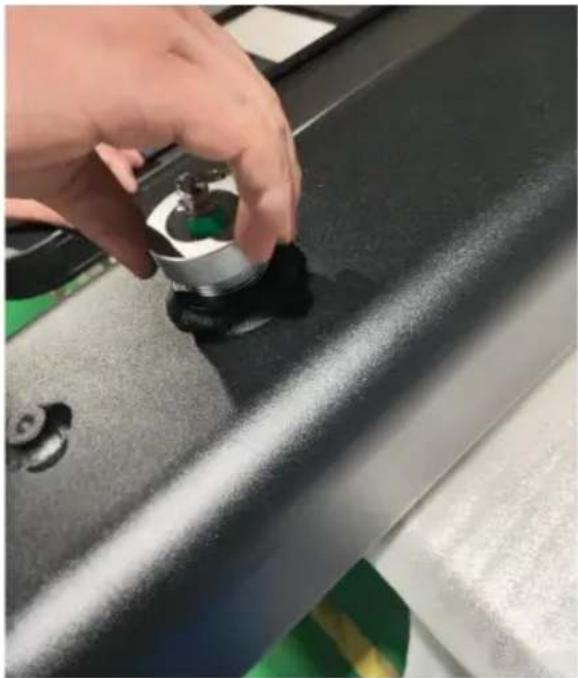

• Installéz la vanne atmosphérique au niveau du trou filtré en haut du réservoir d'eau.

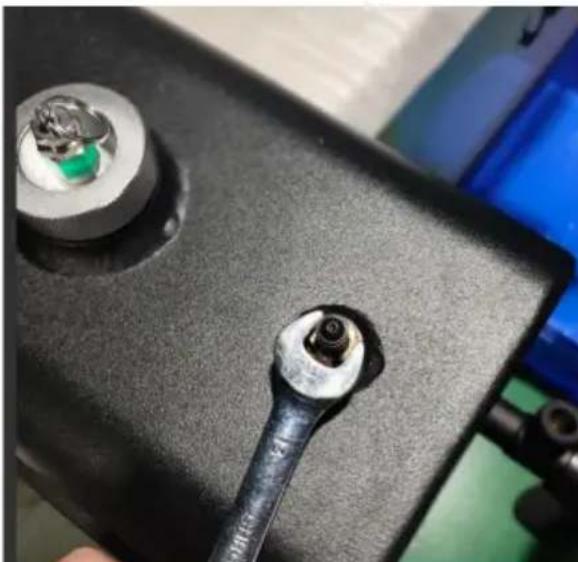

• Utilisez une clé pour l'ouverture 13 pour visser la soupape de pression 23 dans la partie supérieure du réservoir.

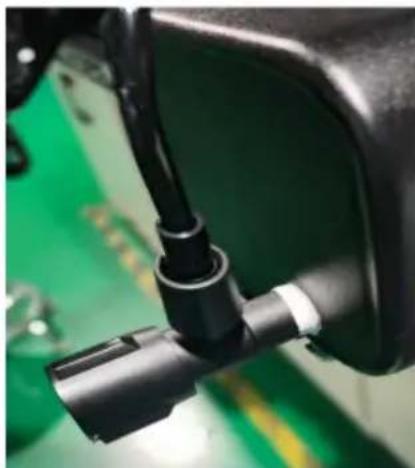

Étape 3 : installez la buse du piston et eau 3 et l'arroseur 4 ; • Vissez le tuyau d'expansion 2 dans la vanne d'équre 5.

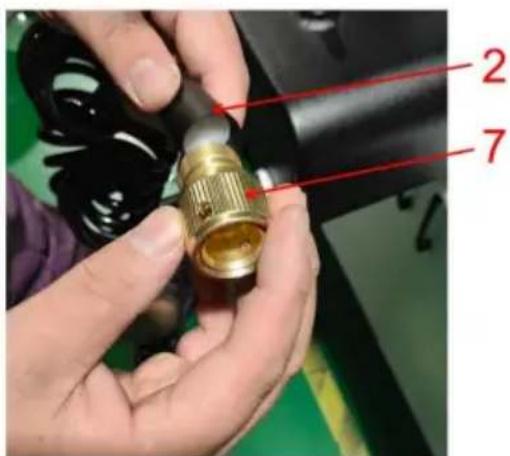

• Installez d'abord le joint de démontage rapide femelle 7 dans le trou de vis du tuyau d'expansion 2.

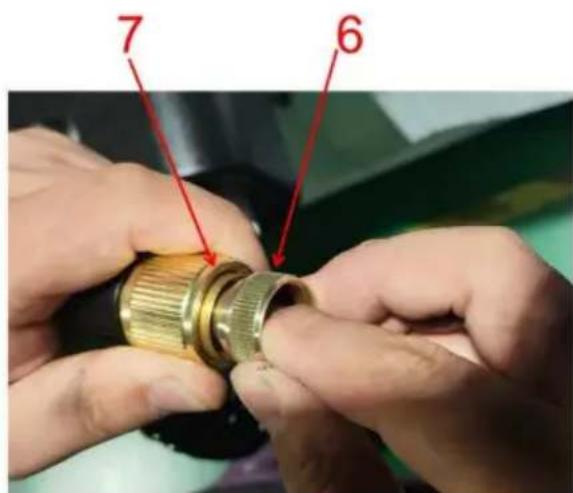

• Le cercle extérieur du joint femelle à démontage rapide suivant 7 est repoussé, puis placez les yeux de joints mâles à démontage rapide 6 dans la position du trou du joint femelle à démontage rapide 7.

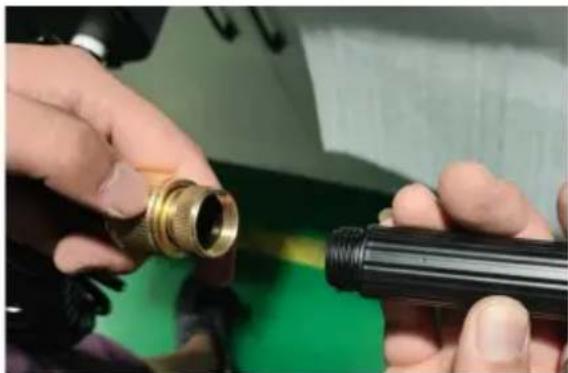

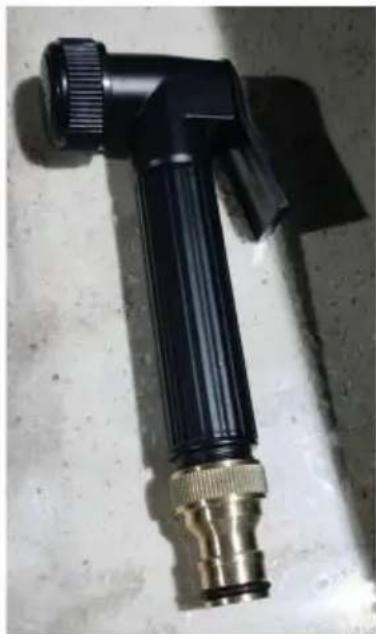

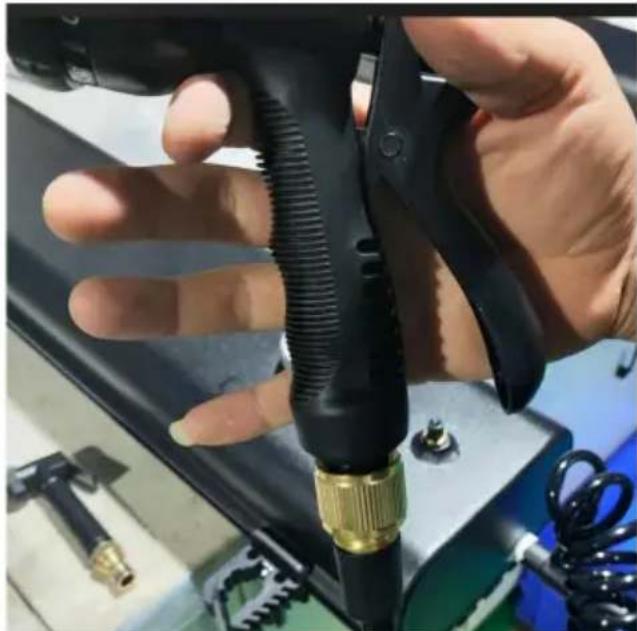

• Vissez la buse du pistonlet à eau 3 dans le trou de vis du joint mâle à demontage rapide 6.

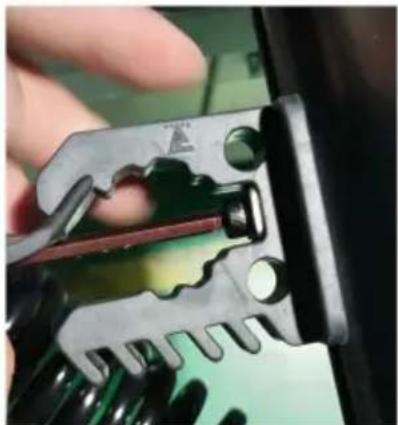

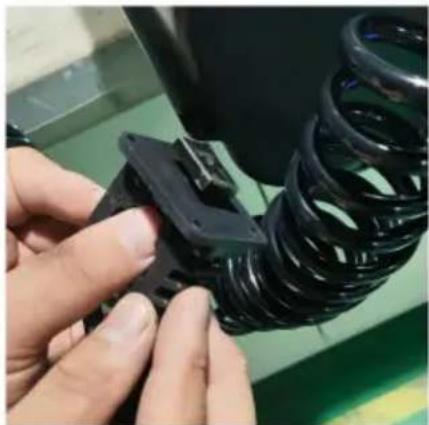

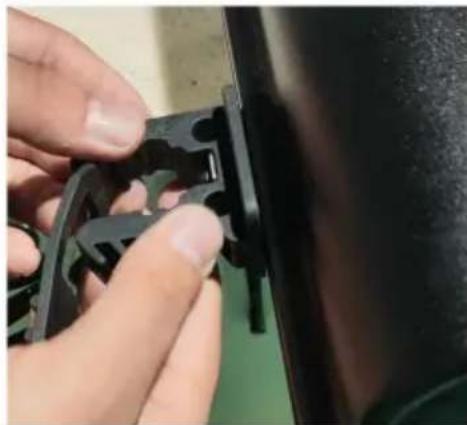

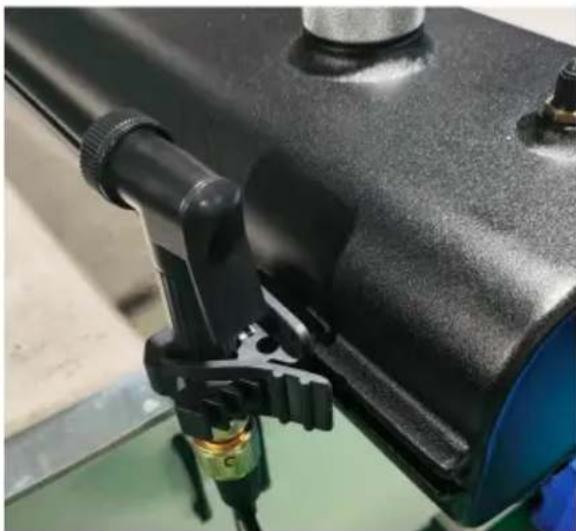

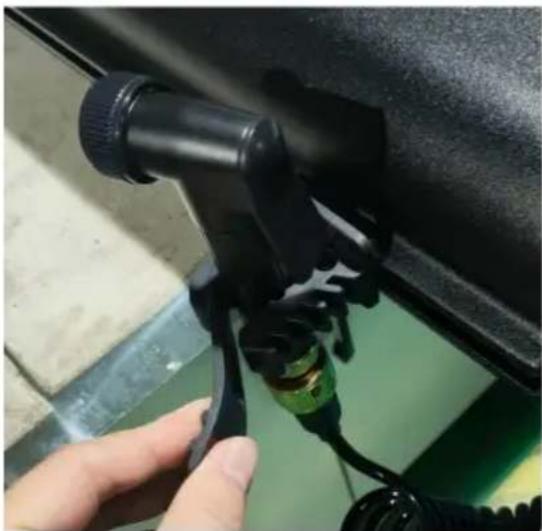

• Placez le clip de la tete de pulverisation 21 dans la fente latrale du réservoir d'eau et serrez les filetages du clip de la tete de pulverisation 21 à l'aide de la clé hexagonale interieure S4.

• Installez la buse du pistonlet à eau 3 sur le clip de la tête de pulverisation 21 et serrez la ceinture de fixation du clip pour stabiliser la buse du pistonlet à eau 3.

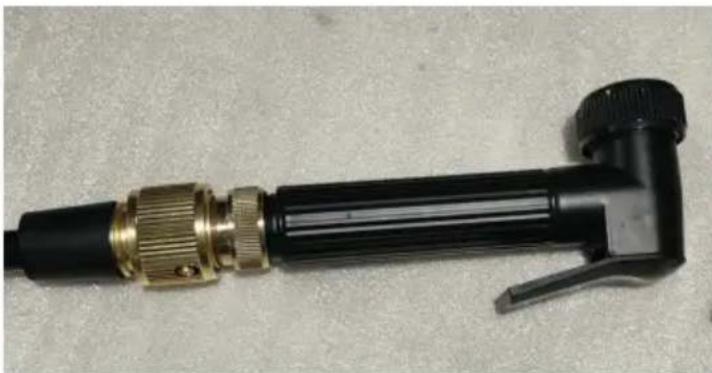

• Le cercle extérieur du joint à démontage rapide femelle suivant 7 est repoussé. ÀpRES avoir rétié la buse du piston et a eau 3, inserez la douchette 4 dans le joint à demontage rapide feme 7.

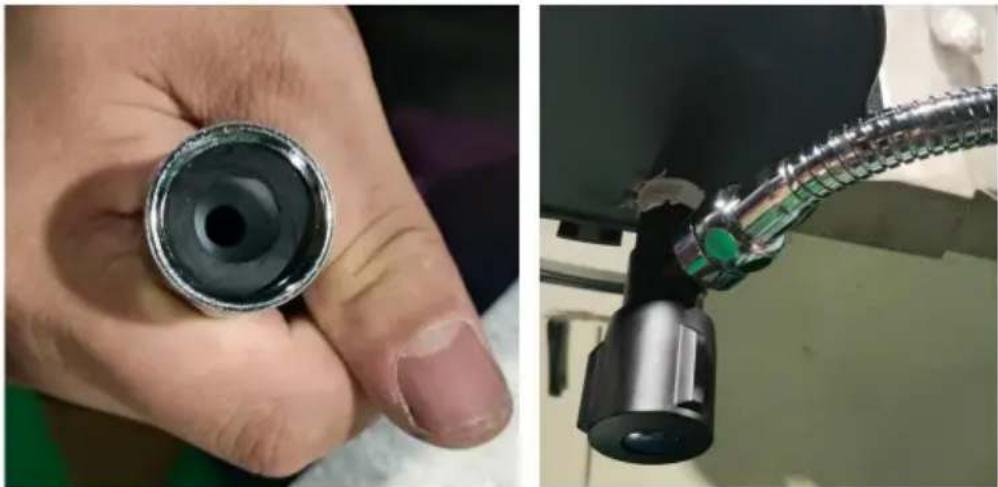

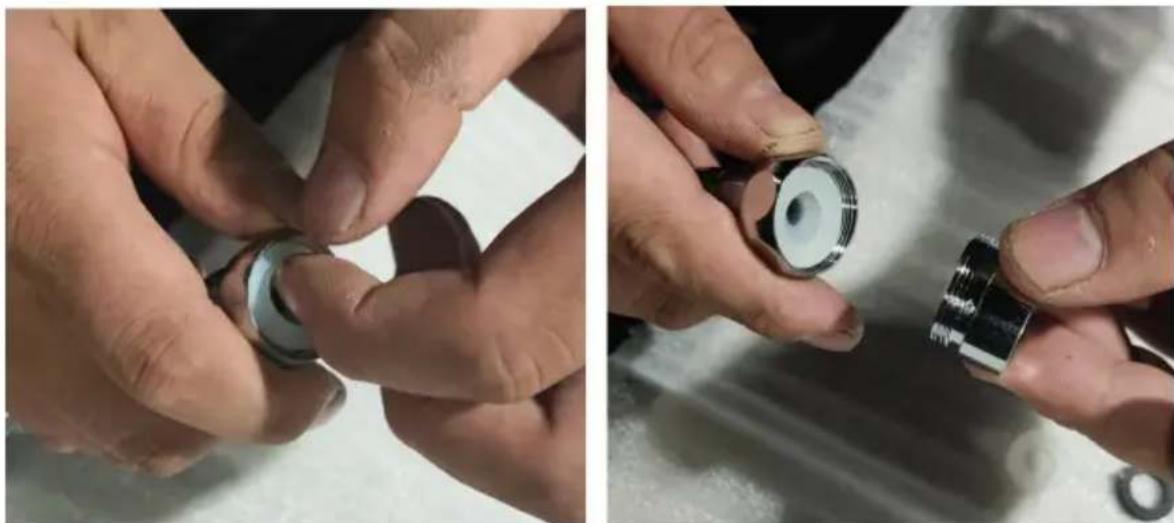

Étape 4: Installez la rallonge de robinet 8 • Placez le joint en silicone blanc dans la rallonge de robinet 8 et vissez le manchon d'étanchéité en plastique electrolytique 13 dans la rallonge de robinet 8.

• Placez le joint en silicone noir dans le manchon d'étanchéité en plastique electrolytique13 et vissez la rallonge du robinet dans la vanne d'angle 5.

Étape 5: Le réservoir d'eau 1 est monté sur le support supérieur du voiture.

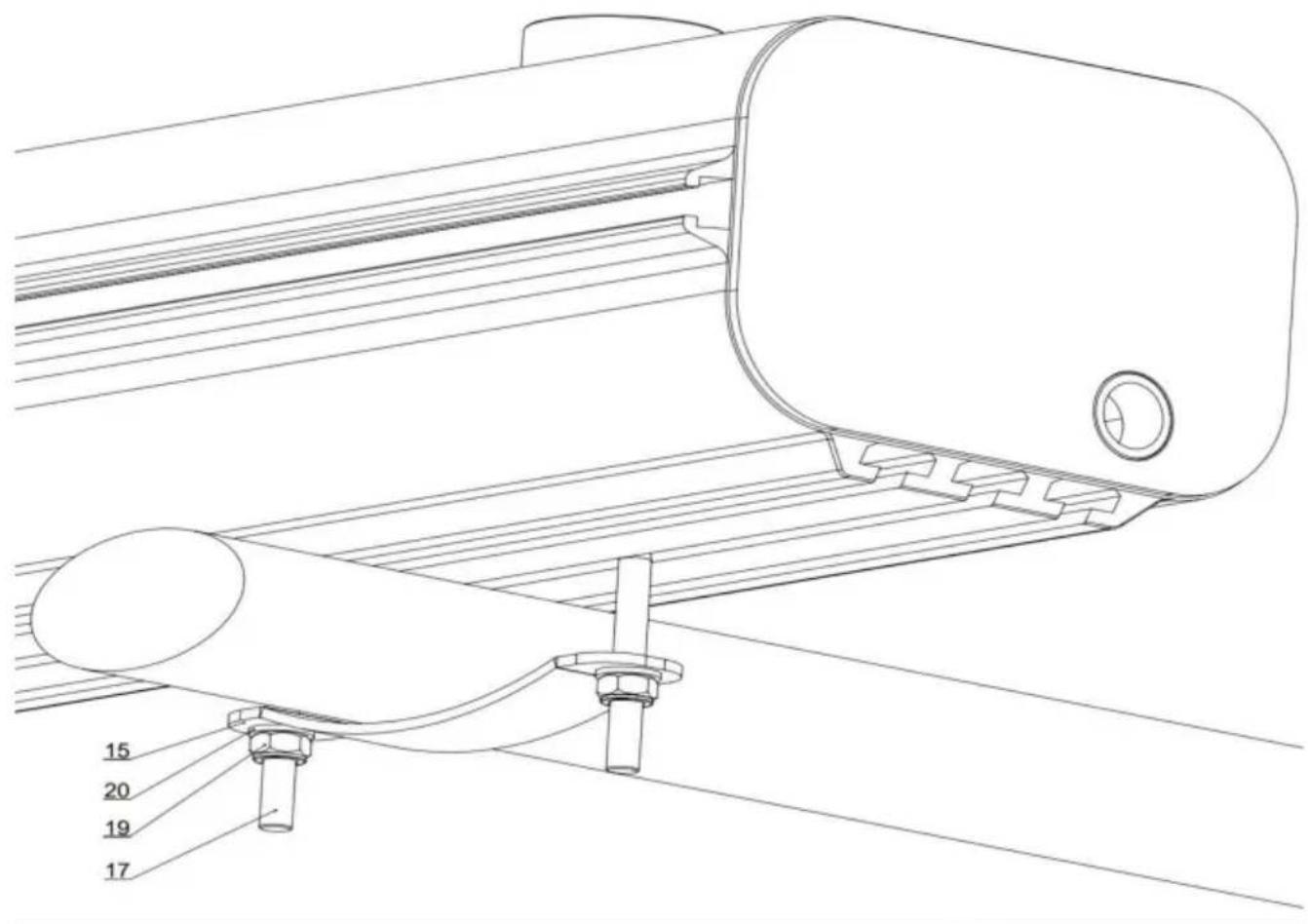

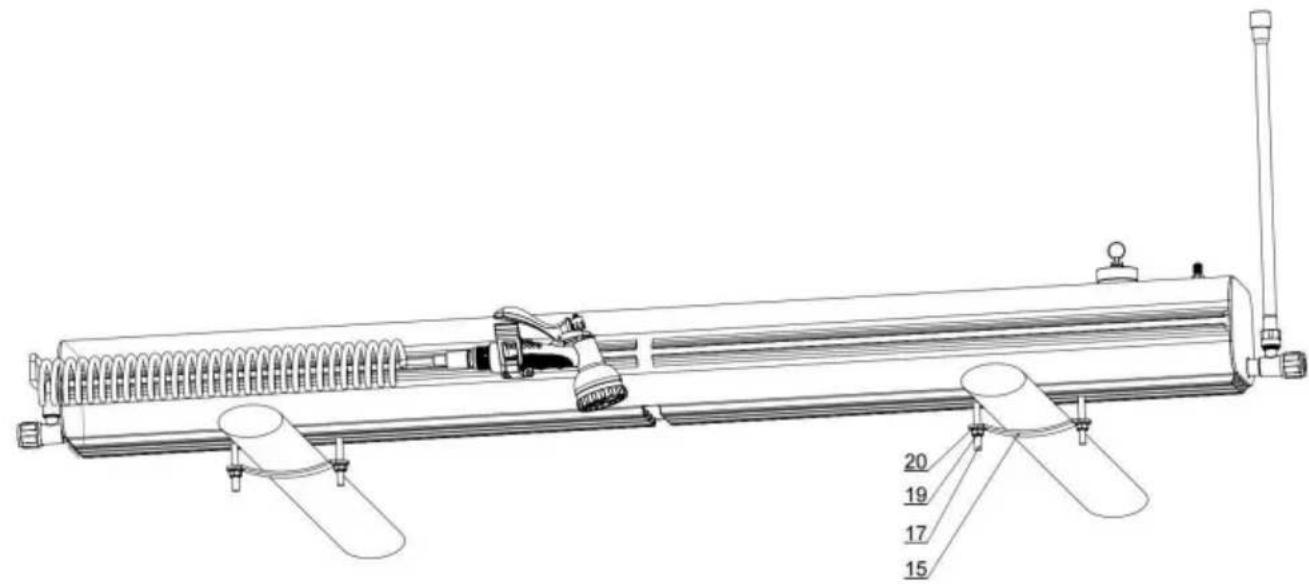

La traverse ovale est montée : Placer le réservoir d'eau 1 sur le support de la voiture de toit, et insérer la vis en T type T M8×65 17 dans la rainure en T au fond de l'eau.
réservoir; un boulon est réparti de chaque côte de la barre horizontale ovale ; placez le Feuille d'installation de la tige horizontale 15 dans le boulon, puis dans le joint métallique 20, et enfin serrez l'écrou de pin M8 19 ;
Fixez l'autre extrémité du réservoir d'eau à la barre ovale du toit de la même manière.

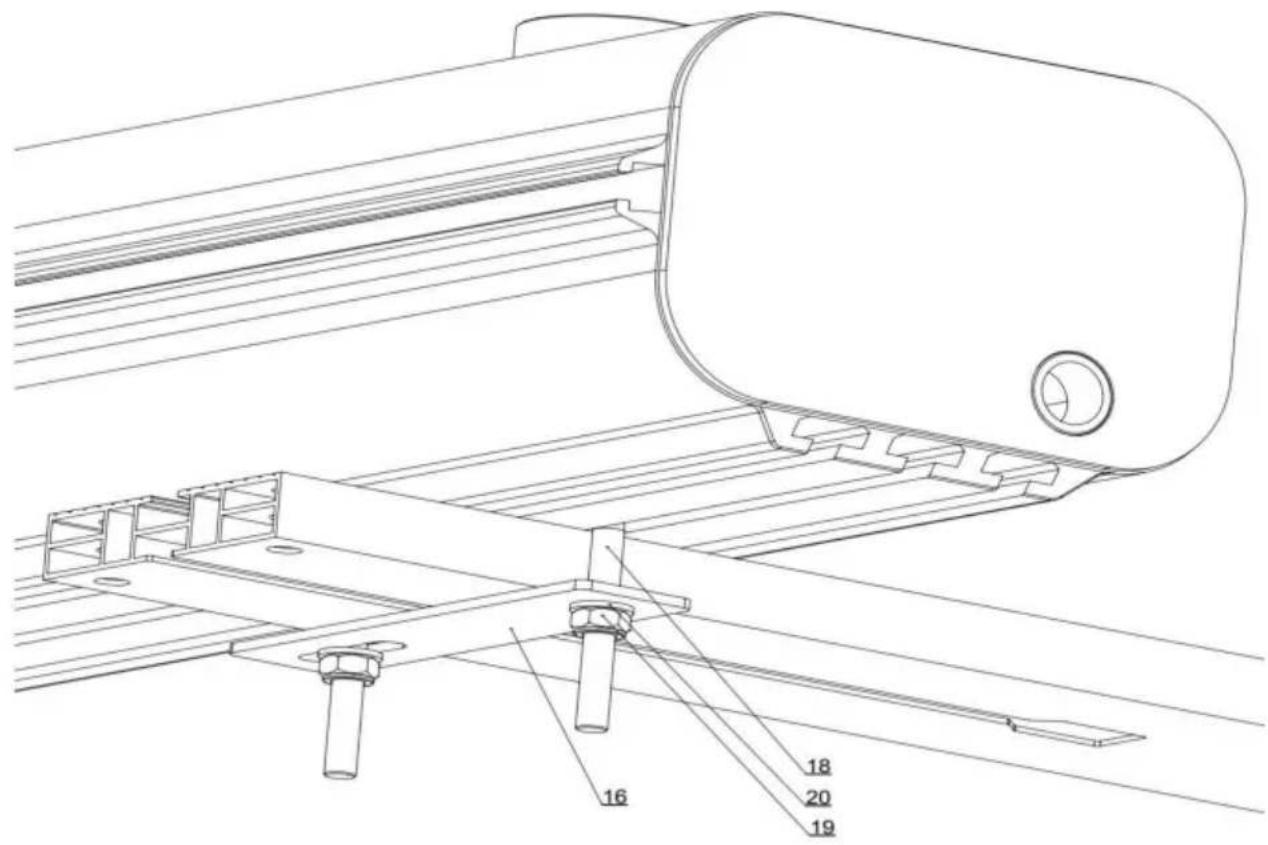

Mode de montage de la barre horizontale carrée: Placez le réservoir d'eau 1 sur lesupport de la voiture de toit et inserez le boulon en T de type M8x45 18 dans la rainurede type T au fond du réservoir d'eau; un boulon est reparti de chaque cote de la barrehorizontale carrée;mettre la tôle d'installation du cadre de bagages 16 dans le boulon,puis dans le joint métallique 20, et enfin serrer l'écrou de pin M8 19;

Fixez l'autre extrémité du réservoir d'eau à la barre ovale du toit de la même manière
