Producttype	Watertank voor dakdragers
Merk	Vevor
Model	YK-SX-20L
Capaciteit	17 L
Werkdruk	2,7 - 3 bar
Werktemperatuur	0 °C tot 60 °C

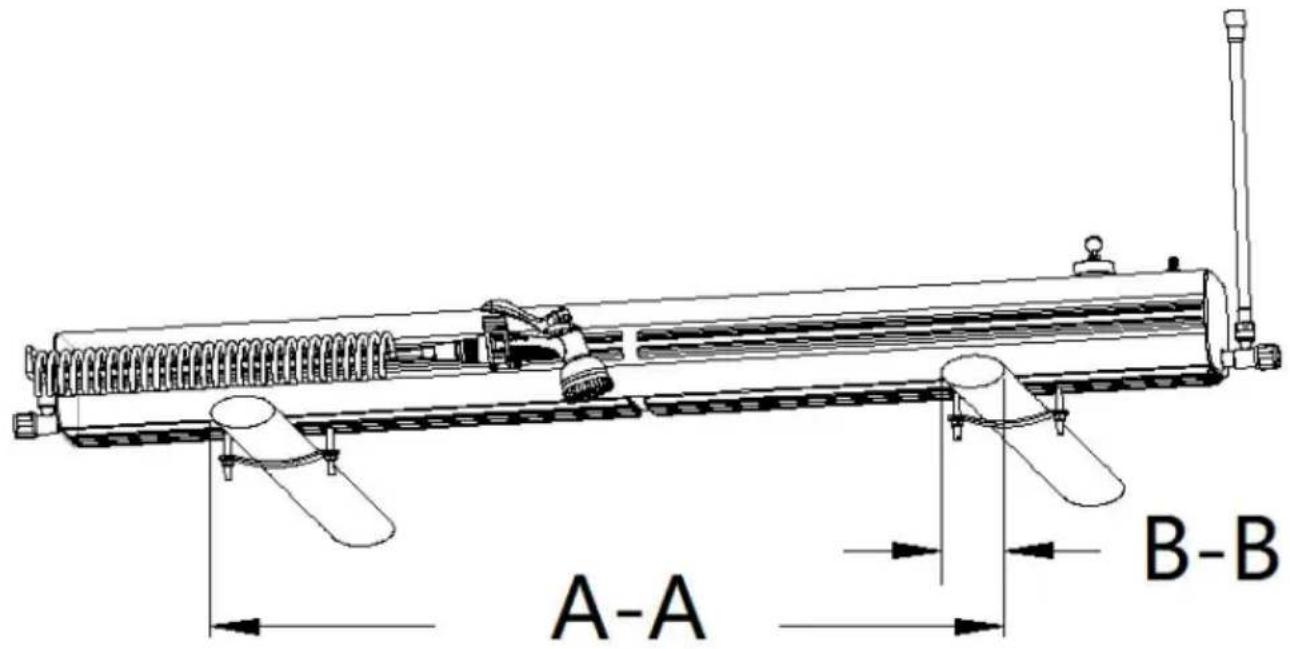

Montageafstand stangen (AA)	1080 mm
Breedte dwarsbalk (BB)	130 mm
Hoofdfuncties	Drukwateropslag, wassen met pistool en sproeier
Materiaal	Kunststof
Leveringsinhoud	Tank, expansieslang, pistool, sproeier, afsluiters, afdichtingen, montagebeugels
Veiligheid	Niet drinken, leegmaken bij vorst, stevig op het dak bevestigen
Onderhoud	Controleer en draai de bevestigingen regelmatig aan, leeg het water bij vorst
Reserveonderdelen	Beschikbaar (afdichtingen, afsluiters, beugels)
Algemene informatie	Gebruik op ovale of vierkante dakdragers

Veelgestelde vragen - YKSX20L Vevor

Hoe installeer ik de tank op de dakdragers?

Plaats de tank op de stangen, steek de T-bouten in de gleuven en bevestig met de moeren en montageplaten. Draai met de hand vast. Controleer de afstand tussen de stangen (AA) en de breedte (BB).

Hoe druk ik de watertank op?

Gebruik uw eigen drukgereedschap (pomp) om de tank onder druk te zetten. De maximale druk is 3 bar. Overschrijd deze waarde niet.

Kan ik het water uit de tank drinken?

Nee, het water uit de tank is niet drinkbaar. Drink nooit het water in de tank.

Wat te doen bij vorst?

Laat de tank volledig leeglopen voordat de temperatuur onder 0°C daalt. Bevroren water kan de tank en de aansluitingen beschadigen.

Hoe reinig ik de tank?

Spoel de tank na elk gebruik met schoon water. Gebruik indien nodig een mild reinigingsmiddel en spoel daarna grondig. Bewaar geen stilstaand water.

Welk type dakdragers zijn compatibel?

De tank is compatibel met ovale en vierkante dakdragers. Gebruik M8x65 bouten voor ovale stangen en M8x45 voor vierkante stangen.

Hoe gebruik ik het pistool en de sproeier?

Sluit de expansieslang aan op de hoekafsluiter, installeer de snelkoppeling en bevestig het pistool of de sproeier. Gebruik de bevestigingsclip om het pistool vast te houden.

Is het mogelijk de auto rijdend te wassen?

Nee, gebruik de tank niet tijdens het rijden. Stop op een vlakke ondergrond om te wassen. Rijd niet door een autowasstraat met de tank geïnstalleerd.

Hoe onderhoud ik de afdichtingen en aansluitingen?

Controleer regelmatig de staat van de siliconen afdichtingen. Vervang ze als ze versleten zijn. Draai de aansluitingen met de hand vast, zonder overmatige kracht.

Wat te doen als de tank lekt?

Controleer of alle aansluitingen goed zijn vastgedraaid en of de afdichtingen op hun plaats zitten. Als het lek aanhoudt, neem dan contact op met de Vevor-klantenservice voor reserveonderdelen.

GEBRUIKSAANWIJZING YKSX20L Vevor

We blijven ons inzetten om u gereedschap gegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gezruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kuren profiteren als u bepaalde gereedschappen bij ons koopt in vergelingk met de groe topmerken en betekenen nicht moodzakelijkwerwijs dat ze alle aangeboden categorieen gereedschappendekken. door ons. U wordt er vriendelijk aan herinnerd om, wonneer u een bestelling bij ons plaatst, zorgvuldig te verifiieren of u daadwerkelijk de helft bespaart in vergelingk met de groe topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

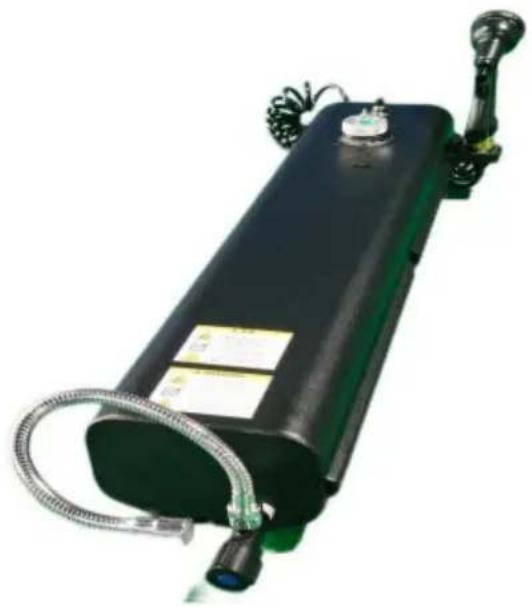

DAKDRAGER WATERTANK

Model: YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Hoefft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van once gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u Niet opnieuw informeren als er technologie- of software-updates+zijn voor ons product.

VEILIGHEIDSINSTRUCTIES

1. Lees deze handleiding aandachtig door voordat u het imperiaal gebruikt
   Waterreservoir.
2. De installmentie moet door een volwassene worden uitgevoerd en kinderenogens nicht gebruiken zonder toezicht.
3. Zorg ervoor dat de watertank op het dakrek stevig is geinstalleerd, anders zit hij vast

kan eraf vallen en mensen schade toebrengen.
4. Controller de montagebeugel regelmatig en draai deze vast. Ook bij ruw rijden

wegen, stop dan algid om de montagebeugel te controeren en vast te draaien. Anders mag ervoor zorgen dat de tank tijdens het rijden uit uw voertuig valt of een ongeval veroorzaken. Dit kan schade, letsel of overlijden aan de watertank, uw voertuig of andere voertuigen veroorzaken.

Wij zijn nicht verantwoordelijk voor enige schade of letselveroorzaakt door het losraken van de watertankuit het voertuig.

1. Laat geen water in de dakdragerwatertank anschter bij temperaturen onder het vriespunt kan uw apparatuur beschadigen. Plaats geen camper-antivries in het apparaat!
   Zorg ervoor dat het waterreservoir worden geleegd als er spreke is van ijsvorming.
2. Auto's waarop een imperiaalwatertank is geinstalleerd, mogen de automatische wasstraat Niet gebruiken machine. Voordat u de automatische wasstraat binnengaat,要去 het imperiaal verwijderen
   Watertank uit het voertuig om schade aan uw voertuig en het imperiaal te voorkomen
   Waterreservoir.
3. Drink goen water uit het waterreservoir
4. Bedrijfstemperatuur van de watertank: 0y-60y, bedrijfsdruk van de watertank: minder dan 3 Bar.
5. Op de dakdragerwatertank zijn veriligeidswaarschuwingen aangebracht die voor u van belang zich要去en deze veriligeidsprotocollen volgen bij het bedieren van de imperiaalwatertank

PARAMETERLIJST

Model	YK-SX-20L YK-SX-15L YK-SX-26L YK-SX-30L
Volume	17L	15L	26L	30L
Drukafvoerwaarde 2,7-3bar		2,7-3bar	2,7-3 bar	2,7-3bar
Installer de horizontale balk afstand (AA)	<1080mm <8	10mm <1420mm	<1630mm
Breedte dwarsbalk (BB) y1	30 mm y130	mm y130 mm y130 mm

Lijst met onderdelen

1: watertank x 1 st	2: Expansieslang× 1 st 3: Waterpistol mondstuk×1 st
4: sproeier × 1 st	5: hoekstopkraan × 2 stuks	6: Man snel demontage joint×1pc
7: vrouwtje Snel demontage joint×1pc	8: Kranverlenging × 1 st	9: Ø20×2mm Siliconen pakking × 1 st
10: Ø20×2,5 mm siliconen pakking × 1 st	11: Ø20×3,5 mm siliconen pakking × 1 st	12: Kunststof afdichting deksel×1 st
13: Gégalvaniseerde plastic afdichtingshuls × 1 st	14: ruwe lijm tape×1 st	15: Horizontale staaf installatieblad×2 stuks
16: Bagageframe installatieblad×2	17: M8×65 Type T- bout×4 stuks	18: M8×45 Type T- bout×4 stuks
19: M8 pijnbooomoer×8 stuks	20: metalen pakking ×8 stuks	21: Sproeikopclip×1
22: atmosferische klep × 1 st. 23: Drukklep × 1 st

INSTRUCTIONS

Veiligheids- en verzorgingsadvies

y Controller of u over alle onderdelen en gereedschappen beschikt die op de volgende pagina's staan vermeld.
y Verwijder alle fittingsen uit de plastic zakken en verdeel ze in hun groepen.
y Houd kinderen en dieren uit de buurt van het werkgebied;kleine onderdelen+kennen daarin stikken ingeslikt.
y Zorg ervoor dat u voldoende ruimte heegt om de onderdelen op te stellen voordat u begint.
y Delen van de montage zullen gemakkelijker zich met 2 Personen.
U moet uw eigien drukgereedschap kopen om de watertank onder druk te zetten.
y De atmosferische klep要去 de watertank worden verwijderd; vul water uithet montagegat van de atmosferische klep en installeer de atmosferische klepna waterinjectie.
y Het worden aanbevolen dat de watertank Nieteer dan 80% van de waterinhoud opslaat maximale capaciteit.

DE STANDAARD INSTALLATIEMETHOD

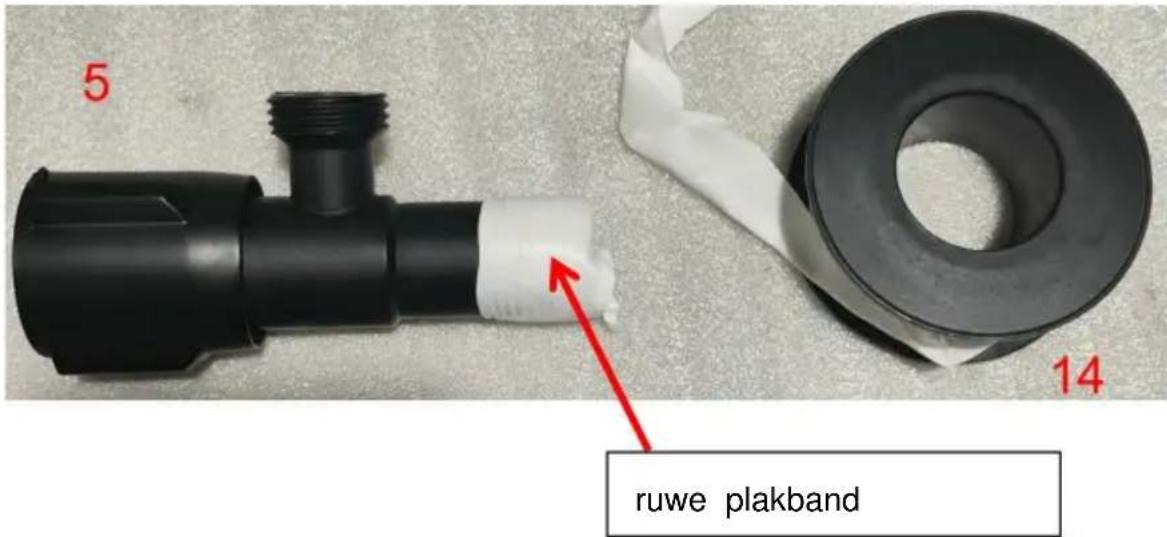

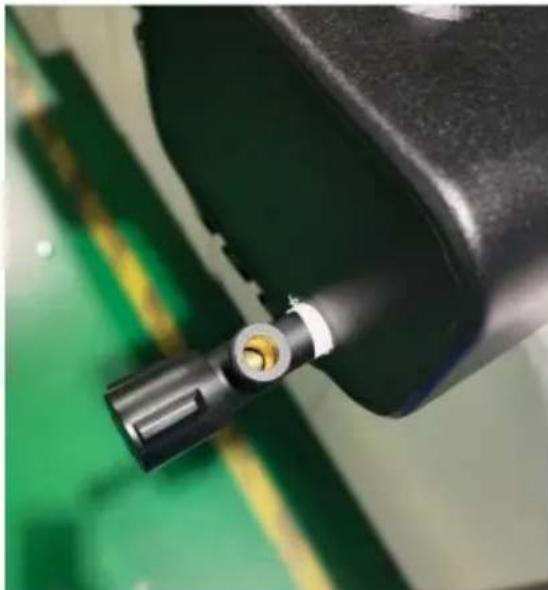

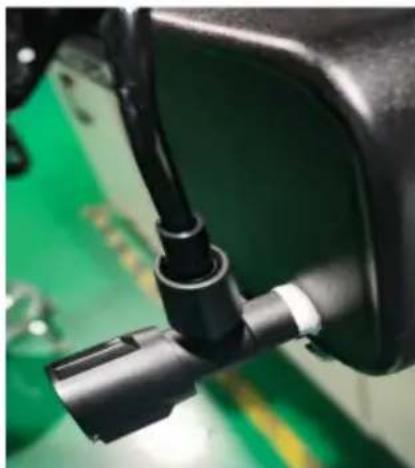

Stap 1: Hoekventiel installeren

Wikkel 2-3 lappen onbewerkt plakband rond de schroefdraad van het hoekventiel.

• Installee de tweet hoekkleppen aan elke kant van de watertank.

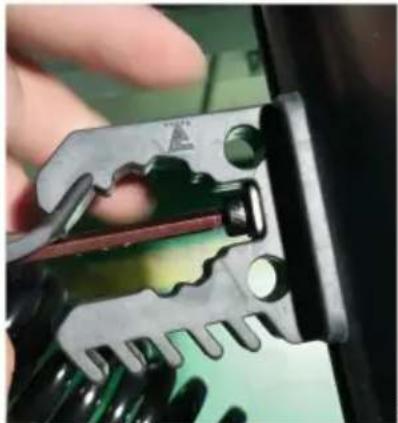

Stap 2: Installee de atmosferische klep 22 en de drukklep 23.

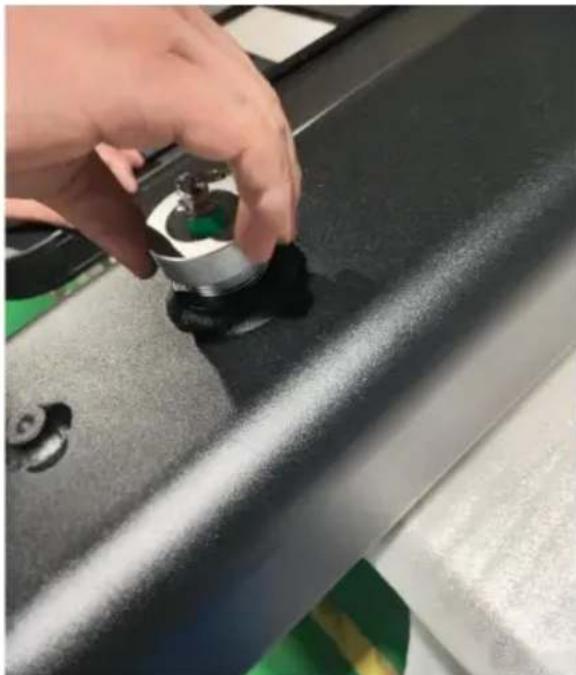

• Installee de atmosferische klep bij het schroefdraadgat bovenaan de watertank.

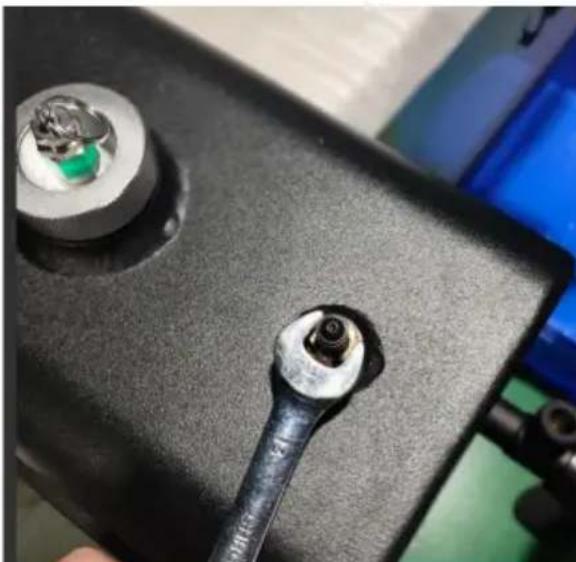

• Gebruik een sleutel voor opening 13 om het drukventiel 23 in de bovenkant van de tank te schroeven.

Stap 3: Installeer waterpistoolmondstuk 3 en sprinkler 4; Schroef de expansieslang 2 in het hoekventiel 5.

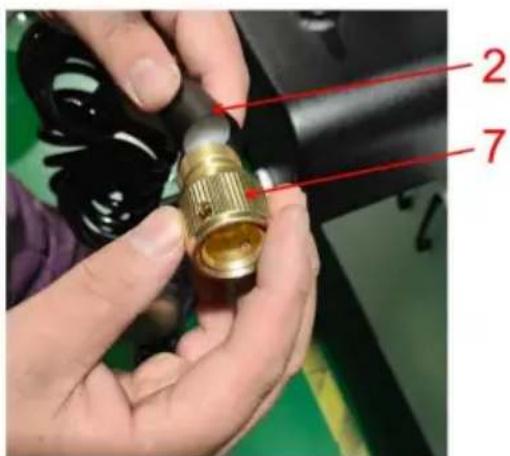

• Installee eerst de rouwelijke sneldemontagekoppeling 7 in het schroefgat van expansieslang 2.

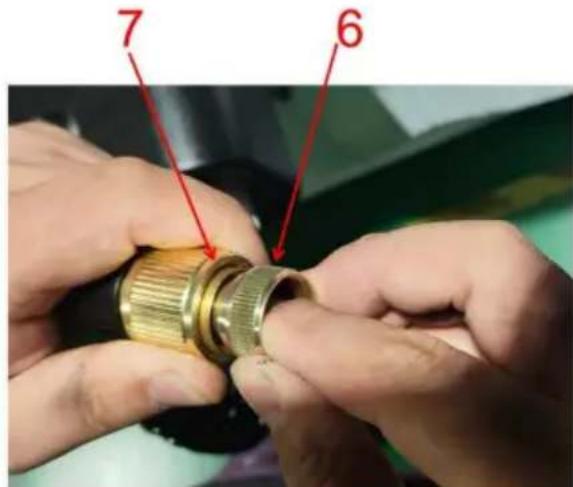

• De buitenste cirkel van de volgende vrouwelijk snelle demontageverbinding 7 worden teruggedrukt en cervolgens worden de mannelijk snelle demontageverbinding 6 in de katpositie van de vrouwelijk snelle demontageverbinding 7 geplaatst.

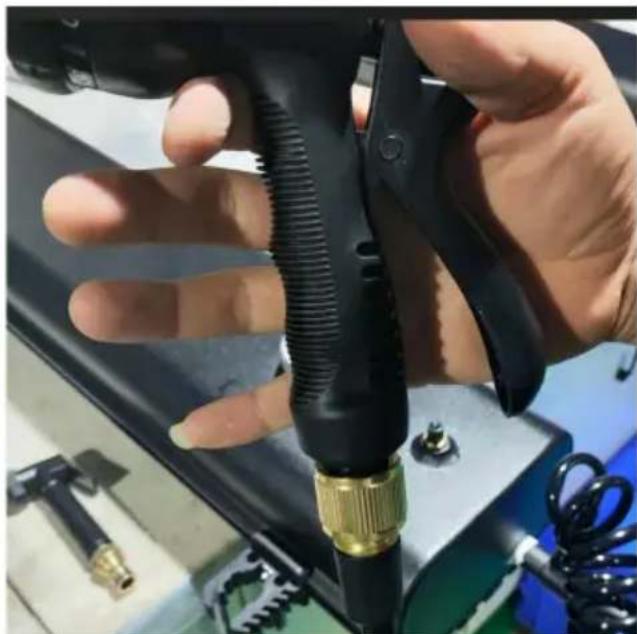

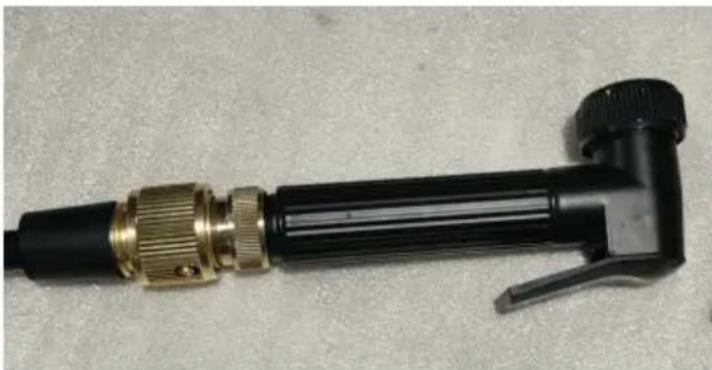

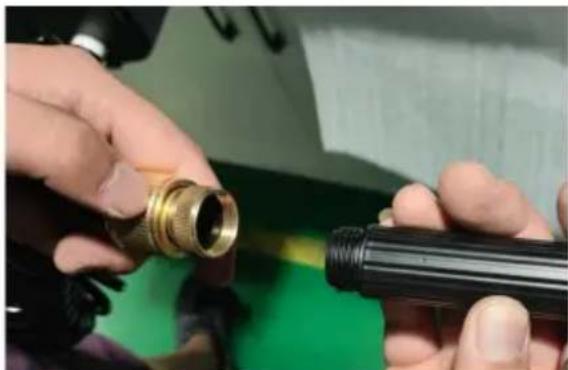

• Schroef het waterpistoolmondstuk 3 in het schroefgat van het mannelijke sneldemontagestuk 6

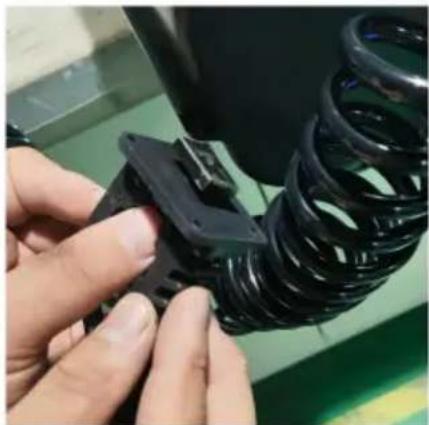

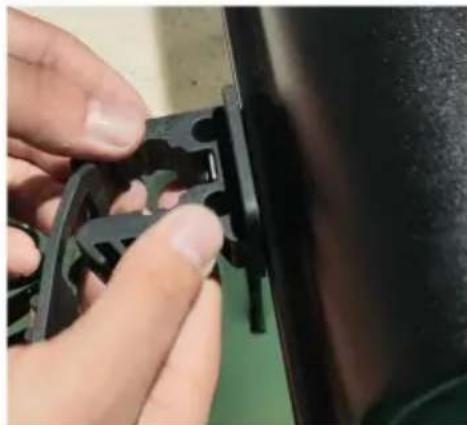

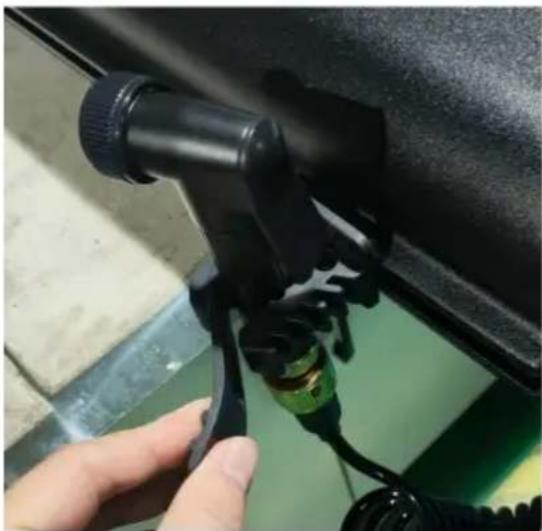

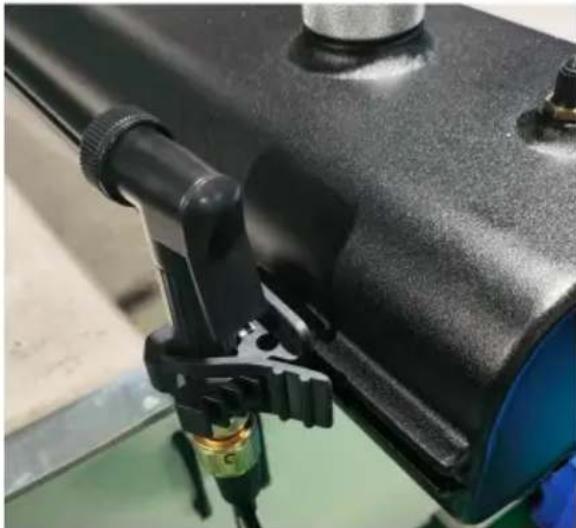

• Plaats de spreiekopclip 21 in de lijgleuf van het waterreservoir en draai de schroefdraad van de spreiekopclip 21 vast met behulp van de binnenzeskantsleutel S4.

• Installee het waterpistoolmondstuk 3 op de spreiekopclip 21 en span de bevestigingsriem van de clip aan om het waterpistoolmondstuk 3 te stabiliseren.

• De buitenste cirkel van de volgende*vrouwelijk sneldemontageverbinding 7 wordt teruggedrukt.

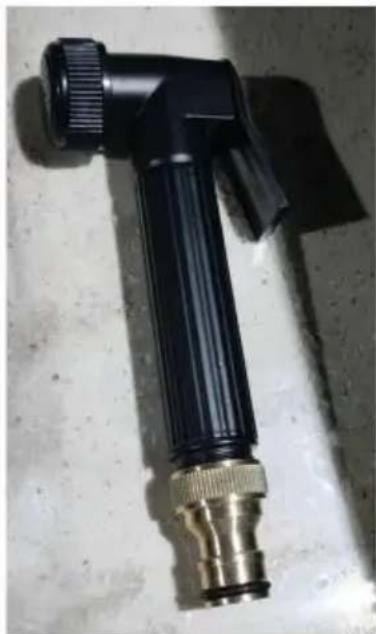

Nadat u het waterpistoolmondstuk 3 eruit hebt getrokken, steekt u de douche 4 in de rouwelijkke snel demontageverbinding 7.

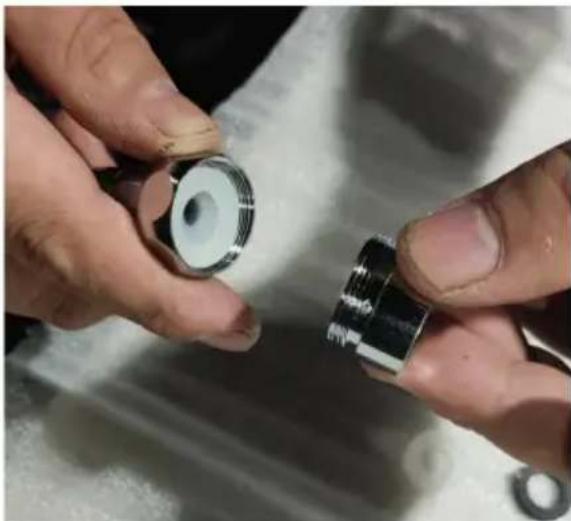

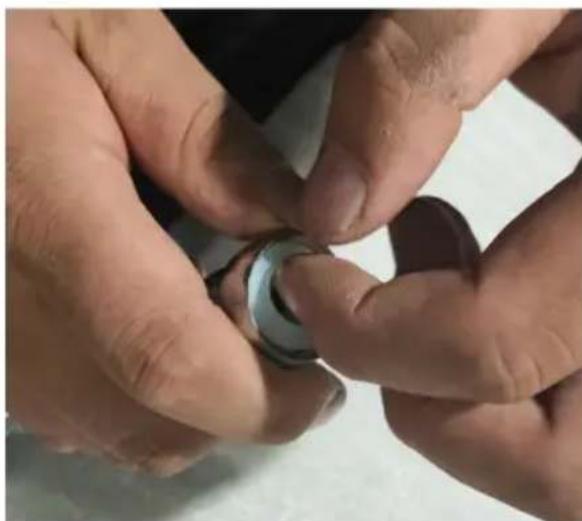

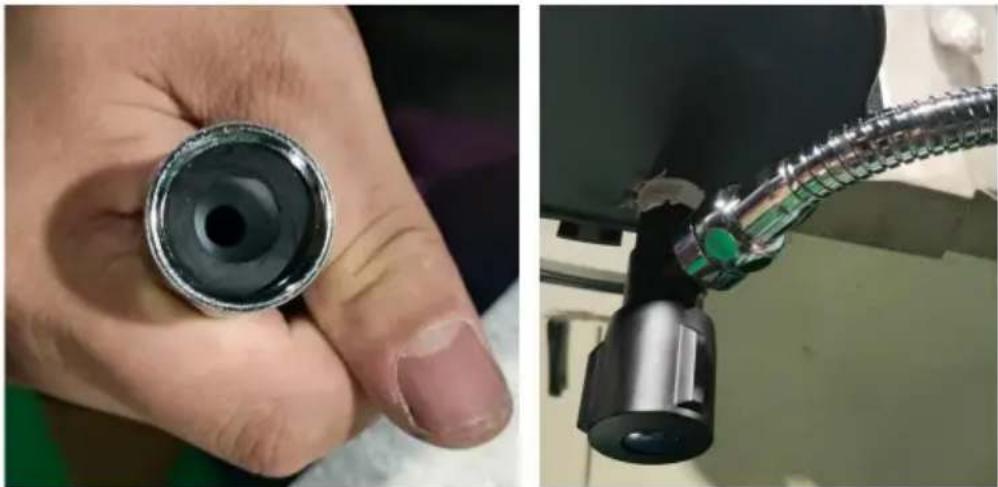

Stap 4: Installee het kraanverlengstuk 8 • Plaats de

witte siliconenpakking in het kraanverlengstuk 8 en schroef de gegalvaniseerde plastic afdichtmiddelhuls 13 in het kraanverlengstuk 8.

• Plaats de zwarte siliconen pakking in de gegalvaniseerde plastic afdichtingshuls13 en Schroef het kraanverlengstuk in hoekkraan 5.

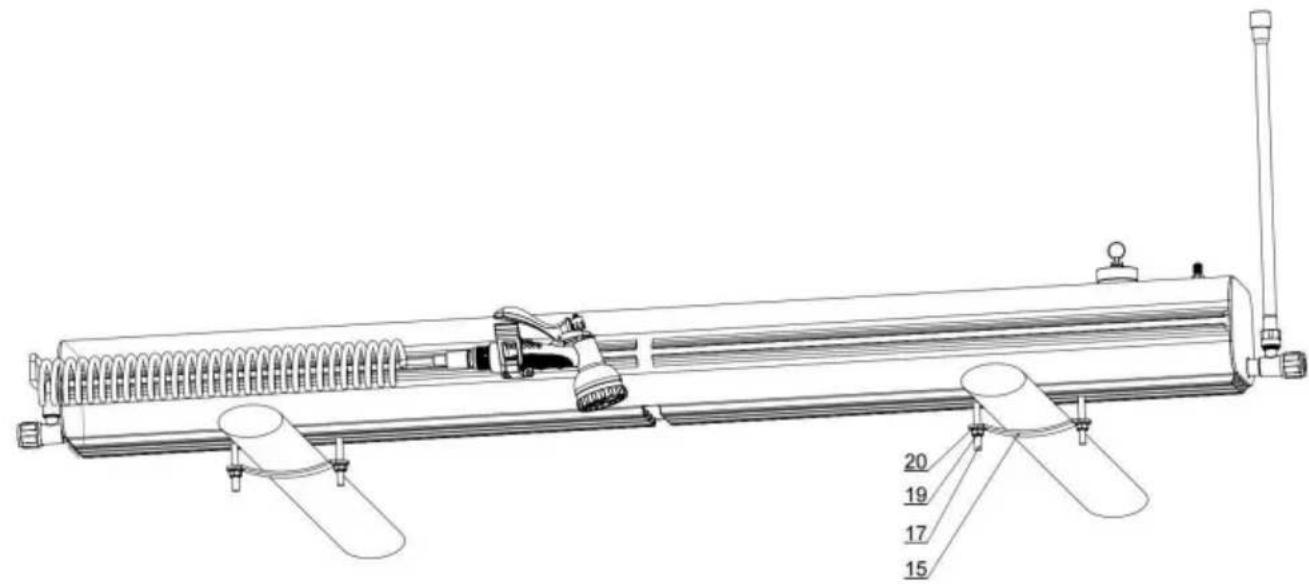

Stap 5: De watertank 1 worden op de bovenste beugel van de gemonteerd auto.

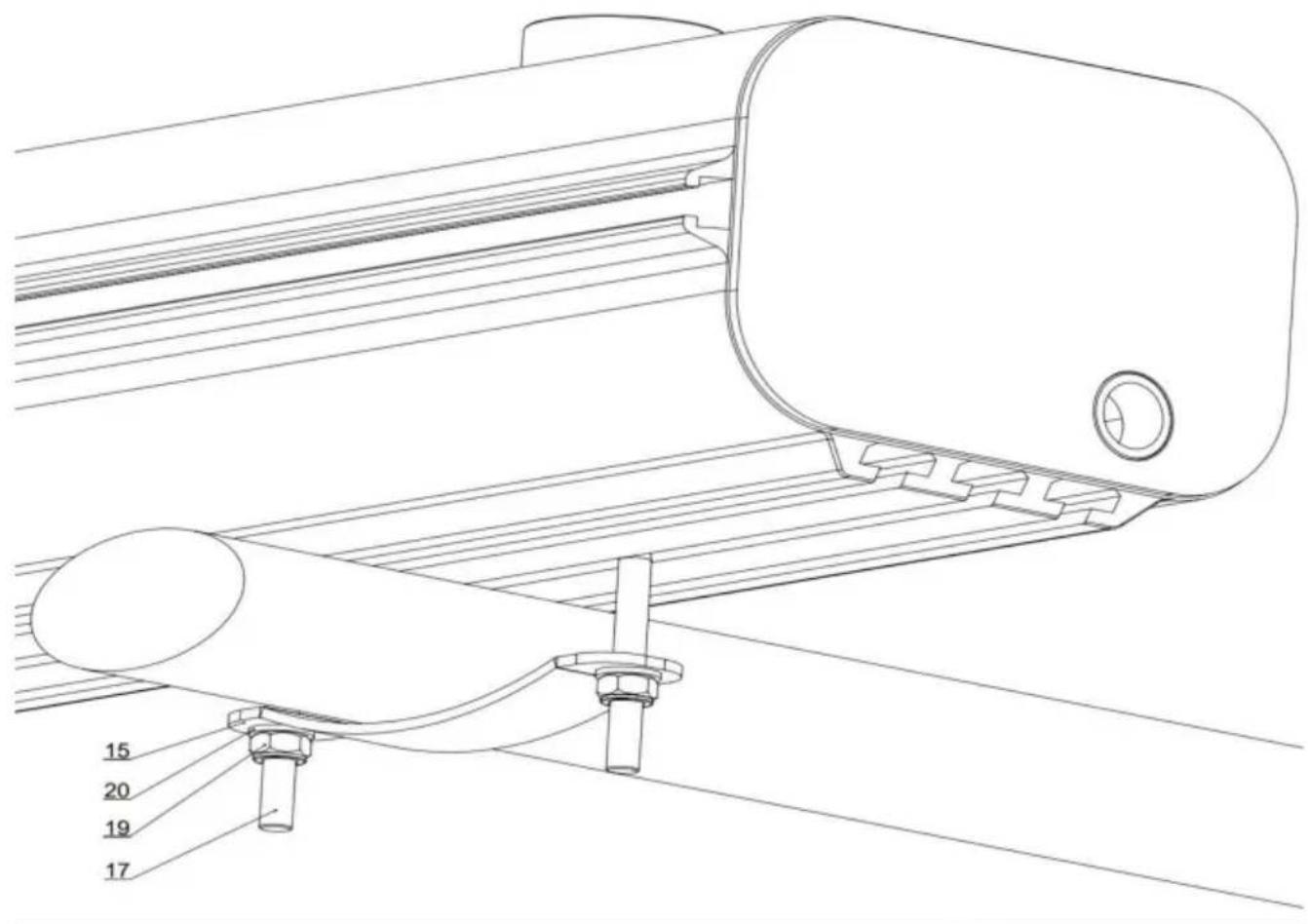

Ovale dwarsbalk worden gemonteerd: Plaats de watertank 1 op de steun van de dakwagen en plaats de M8 × 65 type T-bout 17 in de T-type groef aan de onderkant van het water tank; aan elke Kant van de ovale horizontale balk is een bout verdoeffd; plaats de

Horizontale staafinstallatieplaat 15 in de bout, cervolgens in de metalen pakking 20 en tenslotted de M8-pijnboommooer 19 vastdraaien;

Bevestig het andere uiteinde van de watertank opdezelfde manier aan de ovale balk van het dal

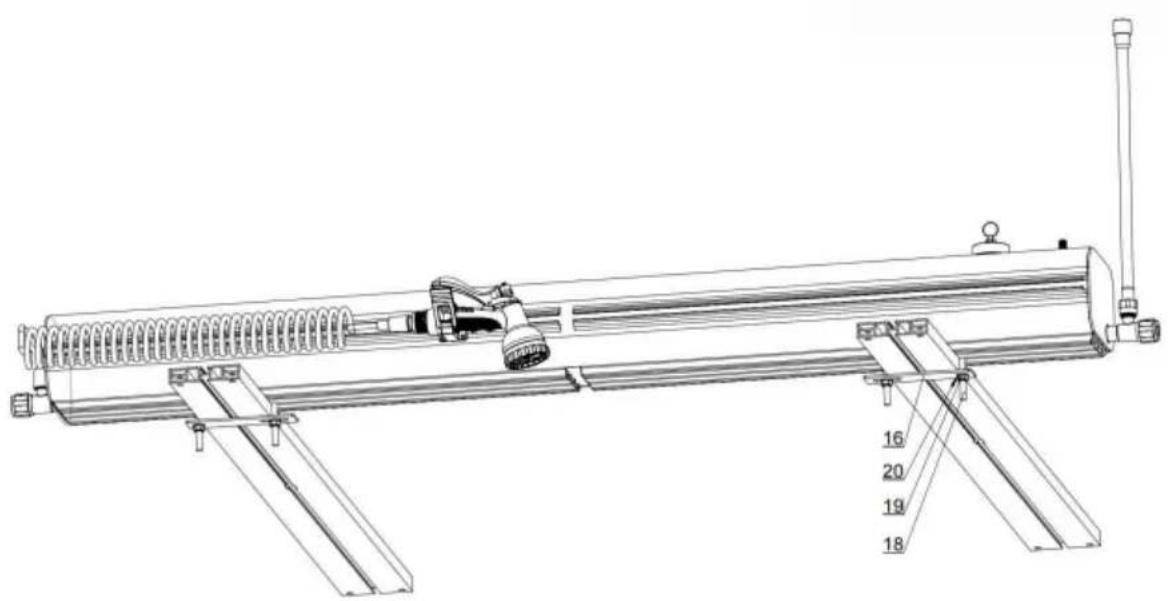

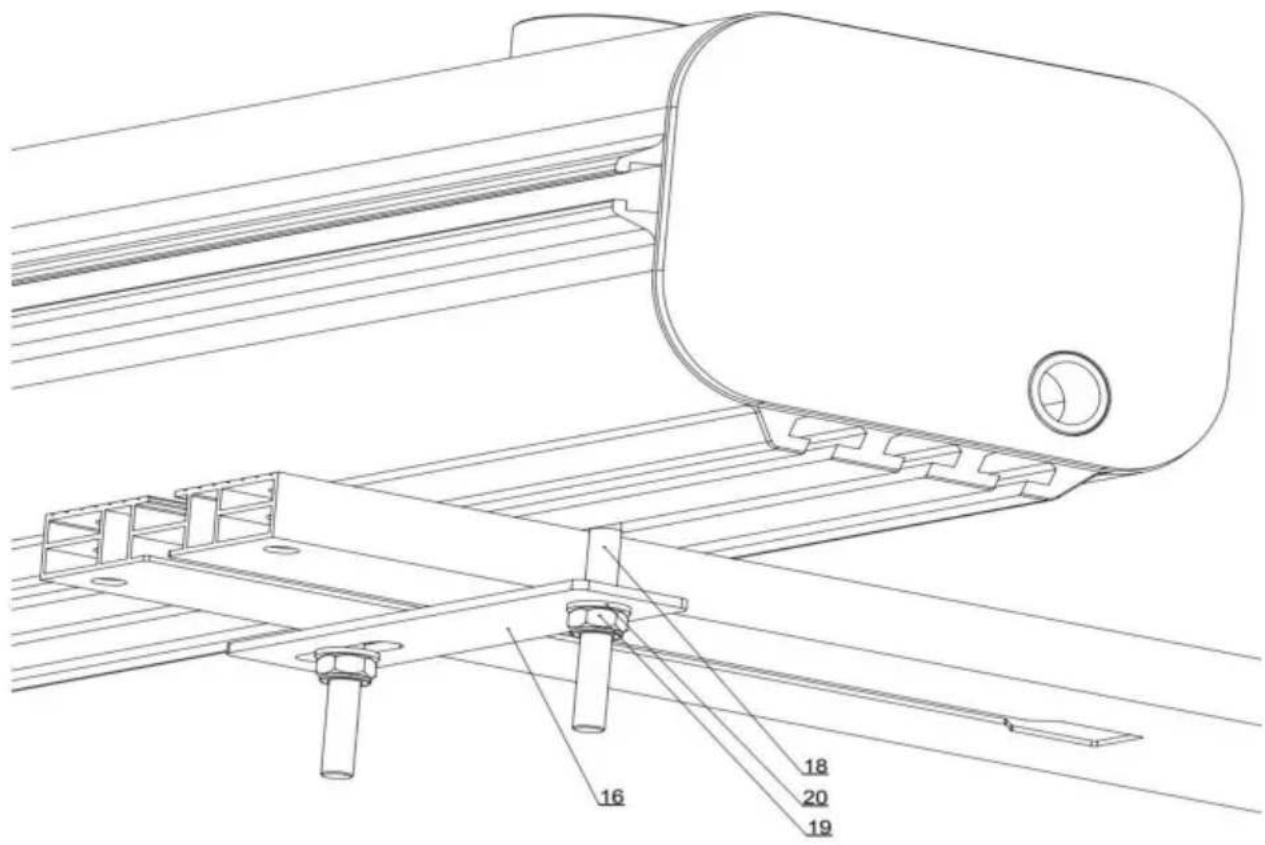

Montagemodus vierkante horizontale balk:plaats de watertank 1 op de steun van de dakwagen enplaats de M8×45 type T-bout 18 in de T-vormige groef aan de onderkant van de watertank; aan elke kant van de vierkante horizontale balk is eén bout verdoeff; plaats het bagageframe-installatieblad 16 in de bout, cervolgens in demetalen pakking 20 en draai tenslotte de M8-pijnboommoer 19 vast;

Bevestig het andere uiteinde van de watertank opdezelfde manier aan de ovale balk van het dak

Fabrikant: Shanghaiuxinmuyeyouxianggsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geimporteerd aan AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Geimporteerd maar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
