YKSX20L - Bagażnik rowerowy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Zbiornik na wodę do relingów dachowych
Marka	Vevor
Model	YK-SX-20L
Pojemność	17 L
Ciśnienie robocze	2,7 - 3 bar
Temperatura robocza	0°C do 60°C
Odległość montażu poprzeczek (AA)	1080 mm
Szerokość poprzeczki (BB)	130 mm
Główne funkcje	Ciśnieniowe przechowywanie wody, mycie pistoletem i zraszaczem
Materiał	Plastik
Zawartość dostawy	Zbiornik, wąż rozprężny, pistolet, zraszacz, zawory, uszczelki, uchwyty montażowe
Bezpieczeństwo	Nie pić wody, opróżniać w przypadku mrozu, solidnie zamocować na dachu
Konserwacja	Regularnie sprawdzać i dokręcać mocowania, opróżniać wodę podczas mrozu
Części zamienne	Dostępne (uszczelki, zawory, uchwyty)
Informacje ogólne	Użycie na owalnych lub kwadratowych relingach dachowych

Często zadawane pytania - YKSX20L Vevor

Jak zamontować zbiornik na relingach dachowych?

Umieść zbiornik na relingach, włóż śruby T w rowki, następnie zamocuj za pomocą nakrętek i płyt montażowych. Dokręć ręcznie. Sprawdź odległość między relingami (AA) i szerokość (BB).

Jak zwiększyć ciśnienie w zbiorniku wody?

Użyj własnych narzędzi ciśnieniowych (pompy) do zwiększenia ciśnienia w zbiorniku. Maksymalne ciśnienie wynosi 3 bar. Nie przekraczaj tej wartości.

Czy mogę pić wodę ze zbiornika?

Nie, woda ze zbiornika nie jest zdatna do picia. Nigdy nie pij wody znajdującej się w zbiorniku.

Co robić w przypadku mrozu?

Całkowicie opróżnij wodę ze zbiornika, zanim temperatura spadnie poniżej 0°C. Zamarznięta woda może uszkodzić zbiornik i złączki.

Jak wyczyścić zbiornik?

Po każdym użyciu spłucz zbiornik czystą wodą. W razie potrzeby użyj łagodnego detergentu, a następnie dokładnie spłucz. Nie przechowuj stojącej wody.

Jaki typ relingów dachowych jest kompatybilny?

Zbiornik jest kompatybilny z owalnymi i kwadratowymi relingami dachowymi. Użyj śrub M8x65 do relingów owalnych i M8x45 do kwadratowych.

Jak używać pistoletu i zraszacza?

Podłącz wąż rozprężny do zaworu kątowego, zamontuj szybkozłączkę, a następnie przymocuj pistolet lub zraszacz. Użyj klipsa mocującego do przytrzymania pistoletu.

Czy można myć samochód podczas jazdy?

Nie, nie używaj zbiornika podczas jazdy. Zatrzymaj się na płaskim terenie, aby skorzystać z mycia. Nie wjeżdżaj do automatycznej myjni z zamontowanym zbiornikiem.

Jak konserwować uszczelki i złączki?

Regularnie sprawdzaj stan silikonowych uszczelek. Wymień je, jeśli są zużyte. Dokręcaj złączki ręcznie, bez nadmiernej siły.

Co zrobić, jeśli zbiornik przecieka?

Sprawdź, czy wszystkie złączki są dobrze dokręcone, a uszczelki są na swoim miejscu. Jeśli wyciek nadal występuje, skontaktuj się z serwisem posprzedażowym Vevor w celu uzyskania części zamiennych.

INSTRUKCJA OBSŁUGI YKSX20L Vevor

Wsparcie technicznie i certyfikat e-gwarancji www.vevor.com/support

ZBIORNIK NA WODE DO BAGAZNIKA DACHOWEGO

MODEL:YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Nadal doklady wszelkich starań, aby zapewnić Państwu naręźdia w konkurencynej cenie. „Zaoszcȩdź o połowé", „o połoweceny" lub innne podobne wyrażenia uzywane przyez nas przystawiaja{jedynie szacunkowa oszczȩdnosć, jak są możesz zyskać kupujuc u nas okreslone naręźdia w porównaniu z glównymi najleyszymi markami i niekoniecznie oznaczą uwzględnienie wsztkich kategorii offerings naręźdi przyez nas. Przymominamy, aby podczas składania zamówietenia u nas doklady sprawdzit,czy faktycznie oszczȩdzasz połowec porównaniu z czȩgowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ZBIORNIK NA WODE DO BAGAZNIKA DACHOWEGO

Modelu:YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIE Z NAMI!

Masz pytania dotyczace produktu? Potrzebujesz wsparcia technicznego? Zapraszamy dokontaku z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystapieniem do obstugi prosimy o dokladne zapoznanie są czyszystkimi instrukcjami. VEVOR zastrzega sostie jasnę interpretacja naszej instrukcji obstugi. Wygliad produktu zaleź od produktu, króry ostrzymałe. Prosȩ wybaczyć nam, są czyszmy ponownie informowania Państwa, są polowymi są jakie aktualizacje technologii lub oprogramOWANIA nazego produktu.

INSTRUKCJE BEZPIECZENSTWA

1. Przed uzyciem bagañnika dachowego naleź uwañnie przyczytać i zrozumiec niniejszą instrukcję Zbiornik na wode.
2. Instalacja powinna przypegowadzić osoba dorosła, a daneci nie powinny znej korzystać bez nadzoru.
3. Upewnij sie, ze zbiornik na wode w bagazniku dachwym jest dobrze zainstalowany, w przyciwnym razie ni moze spaść i spowodowej obrażenia u ludzi.
4. Regularnie sprawdzaj i dokrcaj wspornik montažowy. Rownie podczas jazdy po nierownej nawierzchni drogach, zawsze zatrzymaj sie, aby sprawdzić i dokrcić wspornik montažowy. W przyciwnym razie moze spowodować wypadnięcie zbiornika z pojazdu podczas jazdy lub spowodować wypadek. To moze spowodować uszkodzenia, obrażenia lub smierc zbiornika wody, pojazdu lub innych pojazdw.

Nie ponosimi odpowiedzialnosci za jakiekolwiek szkody lub obrazenia spowodowane odączeniem zbiornik na wode z pojazdu.

1. Nie pozostawaj wody w zbiorniku na wode bagañnika dachowego o ujemnych temperaturach\ möze uszkodzić Twoj sprzęt. Nie naleź dodawaćŚrodka przyciw zamarzaniu do pojazȩw kempingowych!\ Upewnij sie, ze zbiornik na wode zostāł oprózniony w warunkach oblodzenia.
2. W samochodach wyposzażonych w zbiornik na wode w bagañniku dachowym nie naleź korzystać z myjni automatycznej maszyna. Przed wjazdem do myjni automatycznej naleź zdemontować bagañnik dachowy Zbiornik na wode z pojazdu, abyunikacja uszkodzenia pojazdu i bagañnika dachowego Zbiornik na wode.
3. Nie pij wody ze zbiornika
4. Temperatura robocza zbiornika wody: 0^ -60 °C, ciśnienie robocze zbiornika wody: mniej niz 3 bary.
5. Do zbiornika wody w bagañniku dachowym dołaczone są ostrzeżenia dotyczść bezpiecznych, co jest dla Ciebie waźne musi przystrzejność miniejszych protokolów bezpiecznych podczas obśglu zbiornika wody w bagañniku dachowym

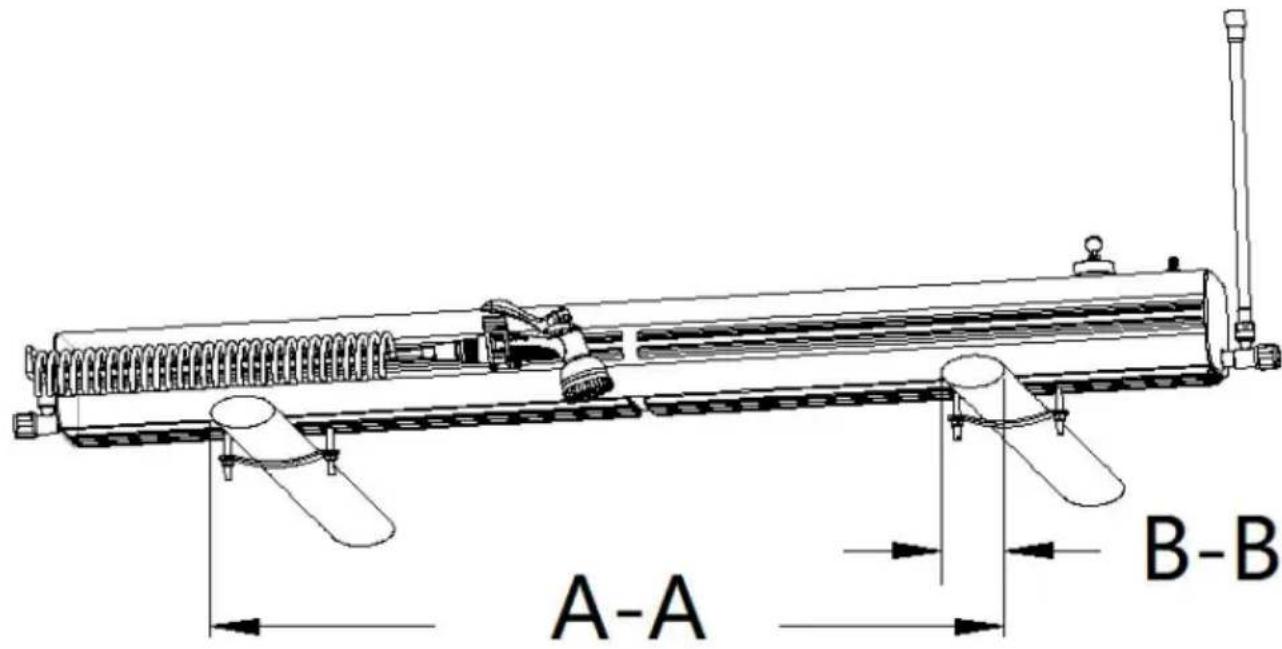

LISTA PARAMETRÖW

Model	YK-SX-20L YK-SX-15L YK-SX-26L YK-SX-30L
Tom	17L	15L	26L	30L
Wartość rożadowania ciȩnia 2,7-3bar	2,7-3 bary	2,7-3 bary	2,7-3 bary	2,7-3 bary
Zamontuj poziomy sąȩzek odleghetto (AA)	1080mm	810mm	1420mm	1630mm
Szerokość poprzejczki (BB)	130mm	130mm	130mm	130mm

Lista częsci

1: zbiornik na wode × 1 szt	2: Wąź rozȩźny× 1 szt. 3:	Pistolet na wode dysza×1 szt
4: zraszacz×1 szt	5: zwór kątowy×2szt	6: Mȩczyczna Szybki źȩcie do demontaqu×1 szt
7: samica Szybka źȩcie do demontaqu×1 szt	8: Przed✕użenie krani × 1 szt	9: Ø20×2mm Silikon uszczelka×1 szt
10: Ø20×2,5 mm Silikon uszczelka×1 szt	11: Ø20×3,5 mm Silikon uszczelka×1 szt	12: Uszczelka z tworzywa sztucznego okładka×1 szt
13: Galwanizowana tuleja uszczeleiniaja消费品 z tworzywa sztucznego × 1 szt	14: surowy klej taśma×1 szt	15: Pręt poziomy arkusz instalacyjni×2szt
16: Rama bagaźu arkusz instalacyjni×2	17: Śruba M8×65 typu T×4 szt	18: Śruba M8×45 typu T×4szt
19: Orzech sosnowy M8×8szt	20: uzczelka metaliczna × 8szt	21: Zacisk glówny natryskowej×1
22: zwór atmosferyczny × 1 szt. 23: zwór ciasnieniowy × 1 szt	Zawór ciasnieniowy × 1 szt

INSTRUKCJE

Wskazówki dotyczębezmieczneistwa i pielegnacje

Sprawdź,czy masz wszymstkie komponenty i naręźdia wymienione na kolejnych stronach.

Wyjmij wzystkie elementy z plastikowych torebek i podziel je na grupy.

Trzymaj przycie i zwierzeta z dala od.), pracy, poniewaz małe czȩci mogą są uławic polkniety.

Przed rozpoczeciem upewnij sie, ze masz wystarczajaco duzo miejsca na ulozenie czeci.

Montaž częsci bedzie sąciejszy w przypadku 2/YYYY.

Musisz kuci wlasne narzedzia ciñieniowe, aby zwiekszyc ciñnienie w zbiorniku wody.

Zawór atmosferyczny naleź wyjać ze zbiornika wody; Napelnic wodą otwor montaźowy naworu atmosferycznégo i zainstaluż sawór atmosferyczny po wstrzykniȩciu wody.

Zaleca sie, aby w zbiorniku nie byto wiecej niz 80% wody maksymalna povemnosc.

STANDARDOWA METODA MONTAZU

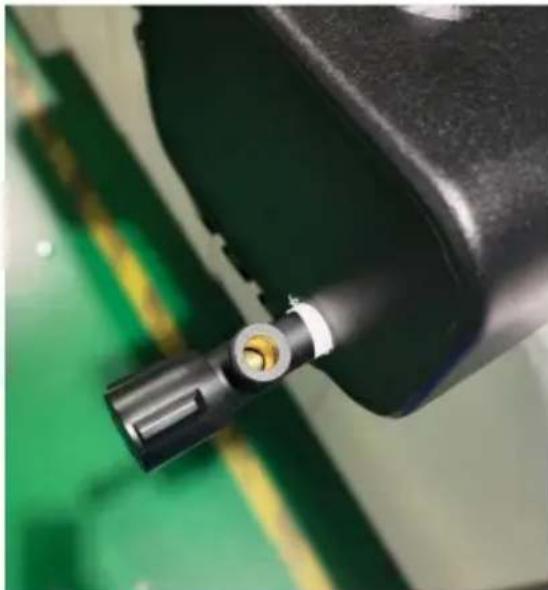

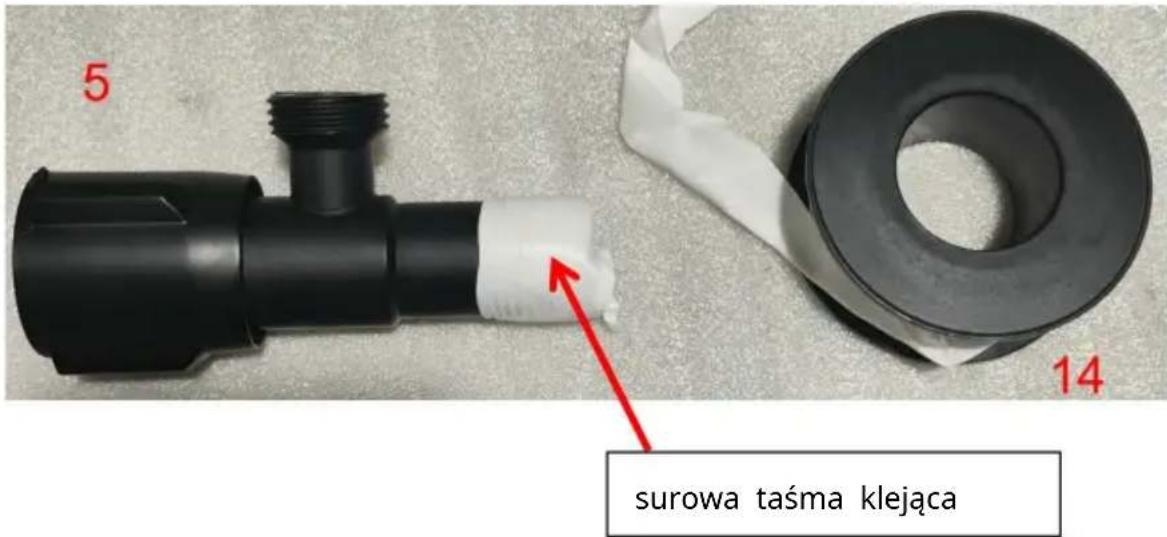

Krok 1: Zamontuj zawór kátowy

Owin 2-3 razy surowa ta sme klejaca na gwincie zaworu katowego.

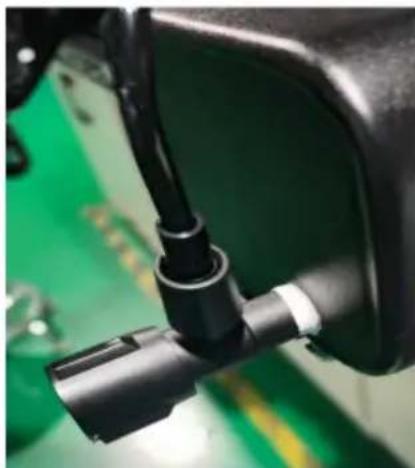

Zamontuj dwa zawory naroźne po obu stronach zbiornika wody.

Krok 2: Zainstaluj zawór atmosferyczny 22 i zawór ciñnieniowy 23.

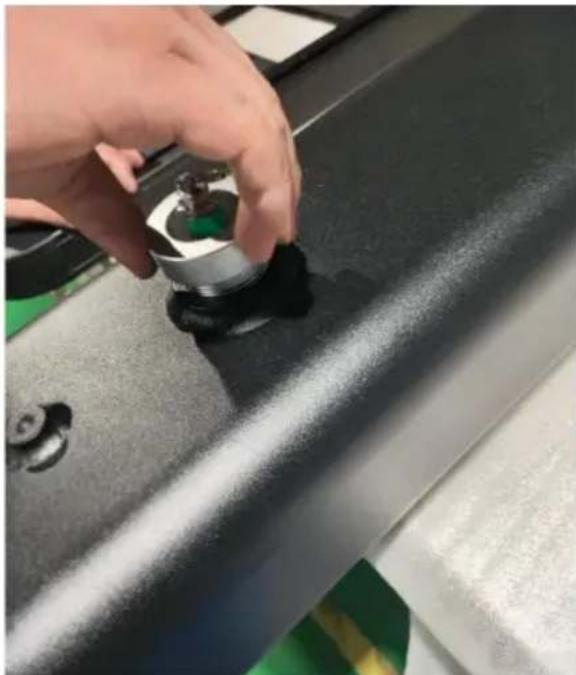

• Zamontowac zawór atmosseryczny na gwintowanym otworze w gornej czeci zbiornika wody.

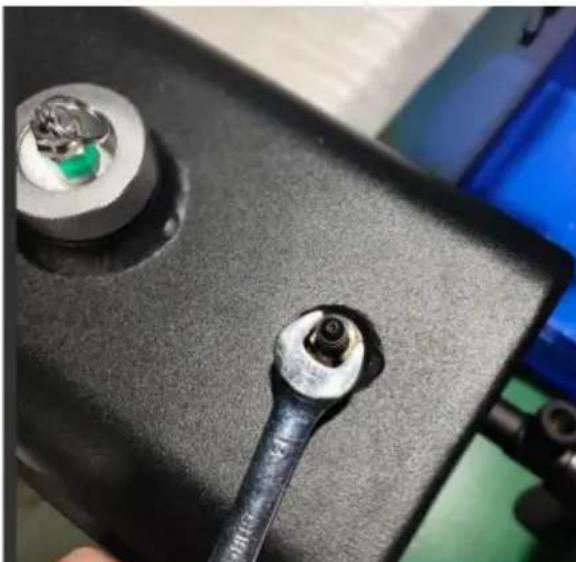

• Za pomocă klucza do otworu 13 przykreć cawór cisnieniowy 23 do górnaj czȩci zbiornika.

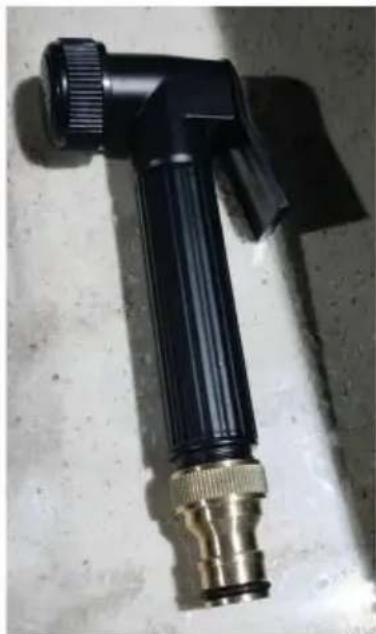

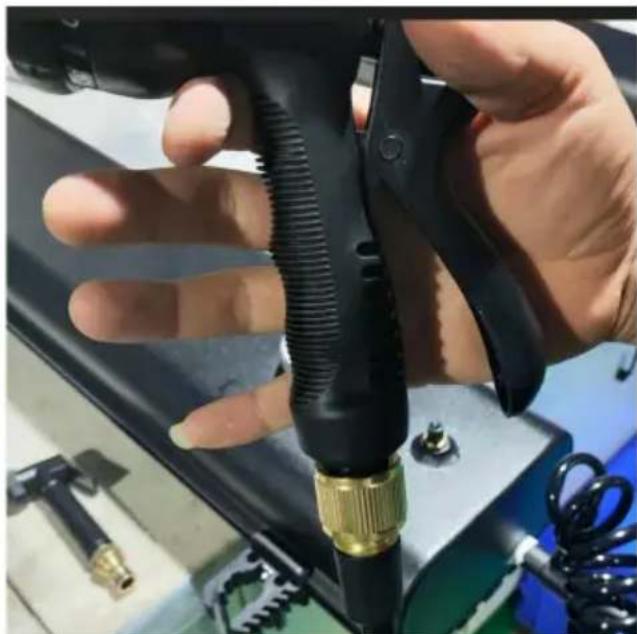

Krok 3: Zainstaluj dyszę pistonetu na wode 3 i zraszac 4; • Wkręcić wąź Rozpreżny 2 w zawór kątowy 5.

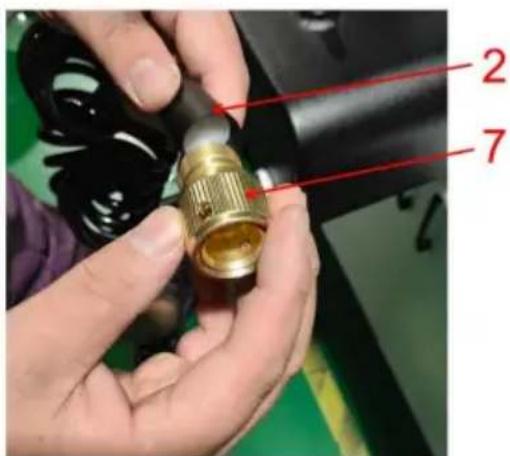

• Najpierw zainstaluj zącze zeńskie do szybkiego demontazu 7 w otworze na szrube sąrozȩnego 2.

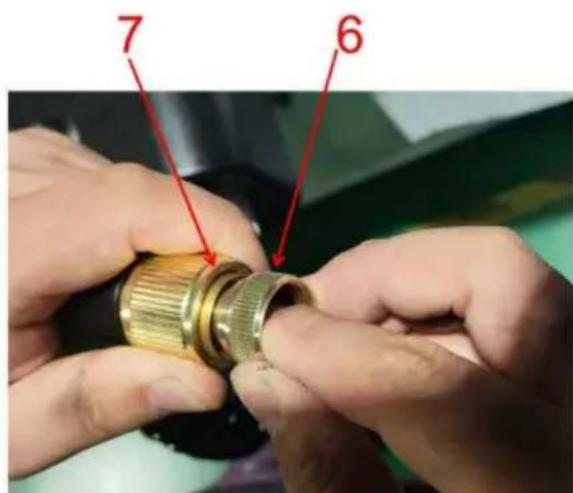

• Zewétrzny okrag kolejnégo zěnskiego złęcza szybkiego demontaqu 7 jest wciskany z powrotem, a nastepnie umieszczā sie zestawy mészkiego szybkiego demontaqu 6 w otworze zěnskiego złȩcza szybkiego demontaqu 7.

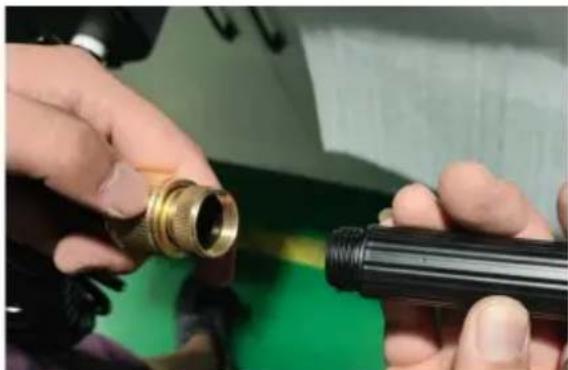

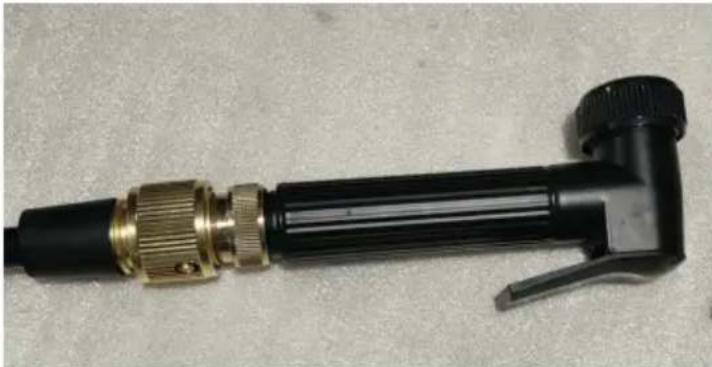

Wkrc dysz pstoletu na wode 3 w otwr na srbmskiego zacza szybkiego demontazu 6

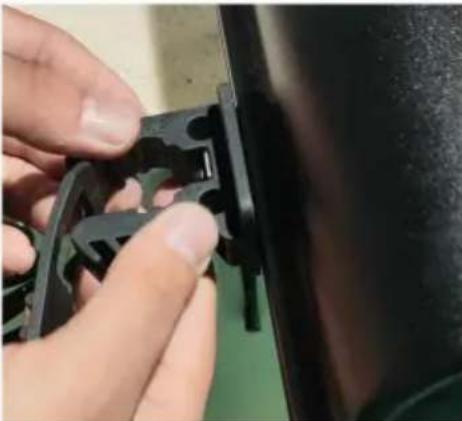

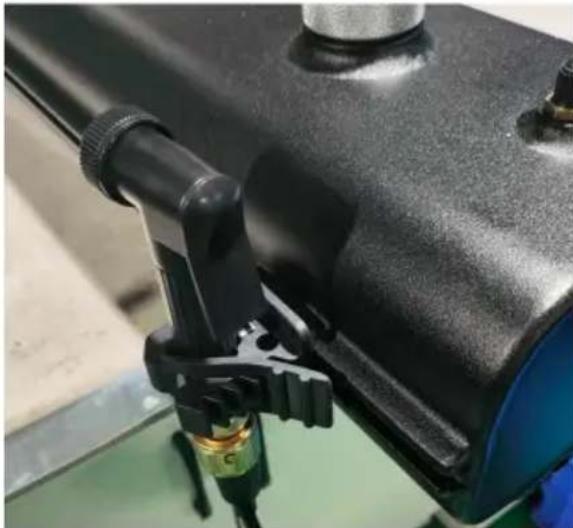

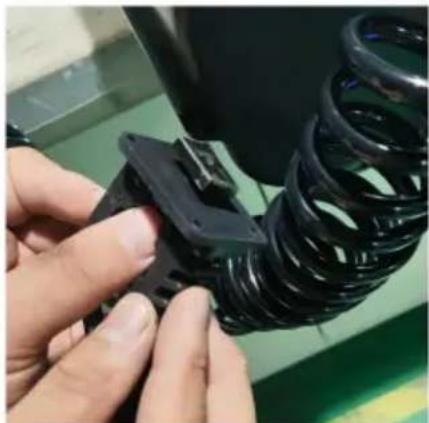

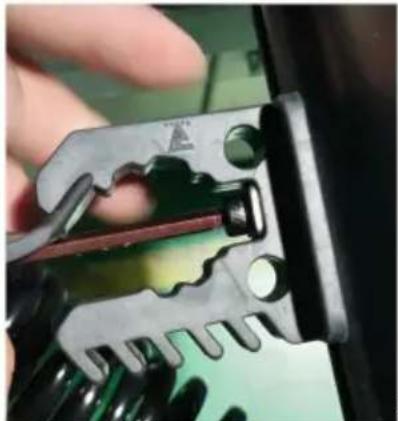

• Umieszczacisk głowicy Rozpylajacej 21 w bocznej szczelinie zbiornika wody i dokrę gwinty zacisku głowicy Rozpylajacej 21 za pomocamy wewnegrzego kluczamy sześćkątnego S4.

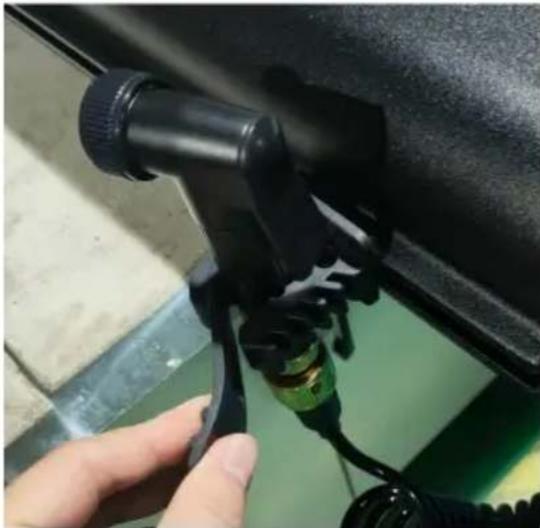

• Zamontuj dyszę pistonelu na wode 3 na zacisku glowicy natryskowej 21 i dokrć pasek mocujacy zacisku, aby ustabilizowej dyszę pistonelu na wode 3.

• Zewétrzny okrag kolejnégo zeńskiego zącza szybkiego demontazu 7 jest wcińskiety. Po wymiagnęciu dyszy pistoletu na wode 3 wędź natrysk 4 do zeńskiego zącza szybkiego demontazu 7.

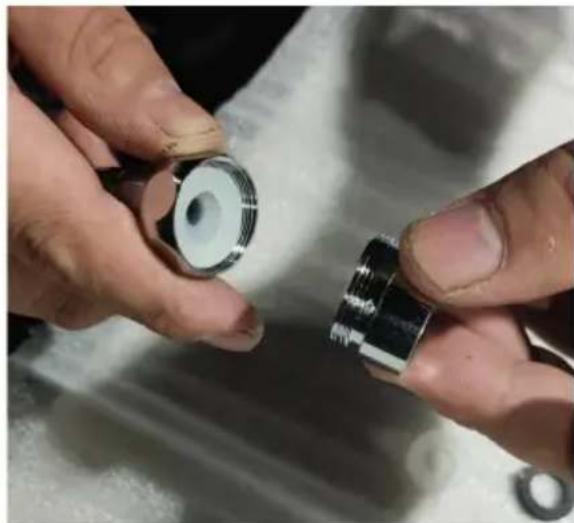

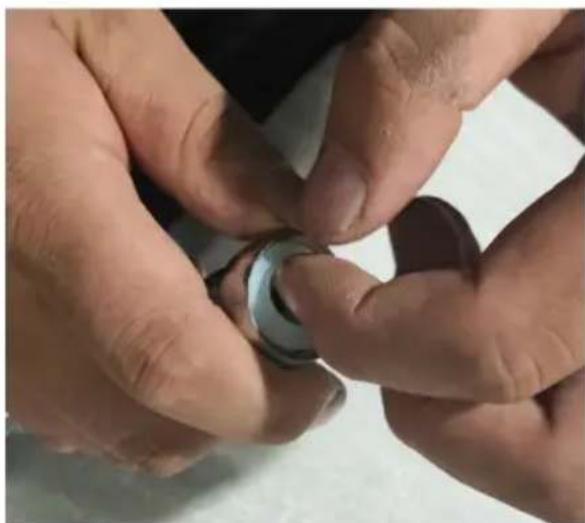

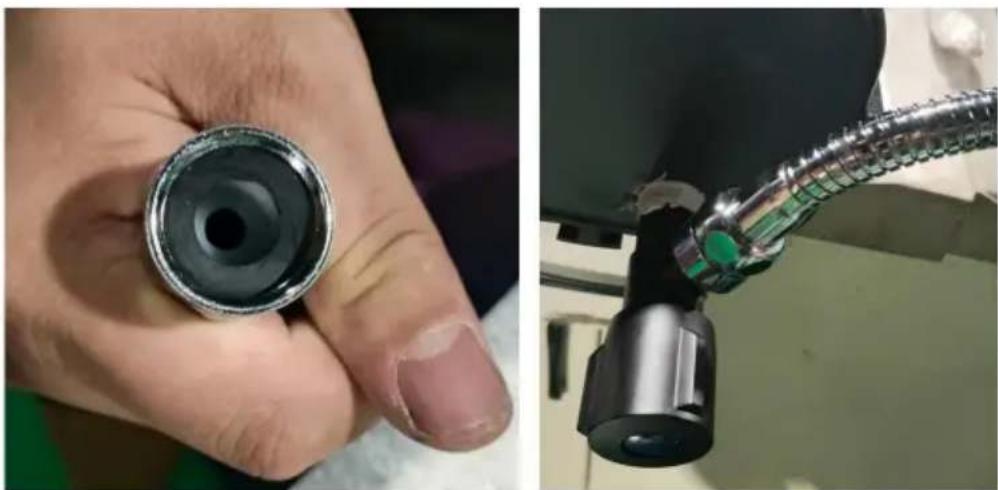

Krok 4: Zainstaluj przydłuźacz kranu 8 • Umieść biała uzczelkie silikonowa w przydłuźaczu kranu 8 i wkreć galwaniczna tulejkę uzczelniajać 13 z przydłuźacza kranu 8.

• Umiesci czarną uzczelkę silikonowa w tulei uzczelniajaść z galwanizowanego tworzywa sztuczkiego 13 i wkręci przyędźuk krani w zawórkątoy 5.

Krok 5: Zbiornik na wode 1 montuje sie na gornym wsporniku

samochód.

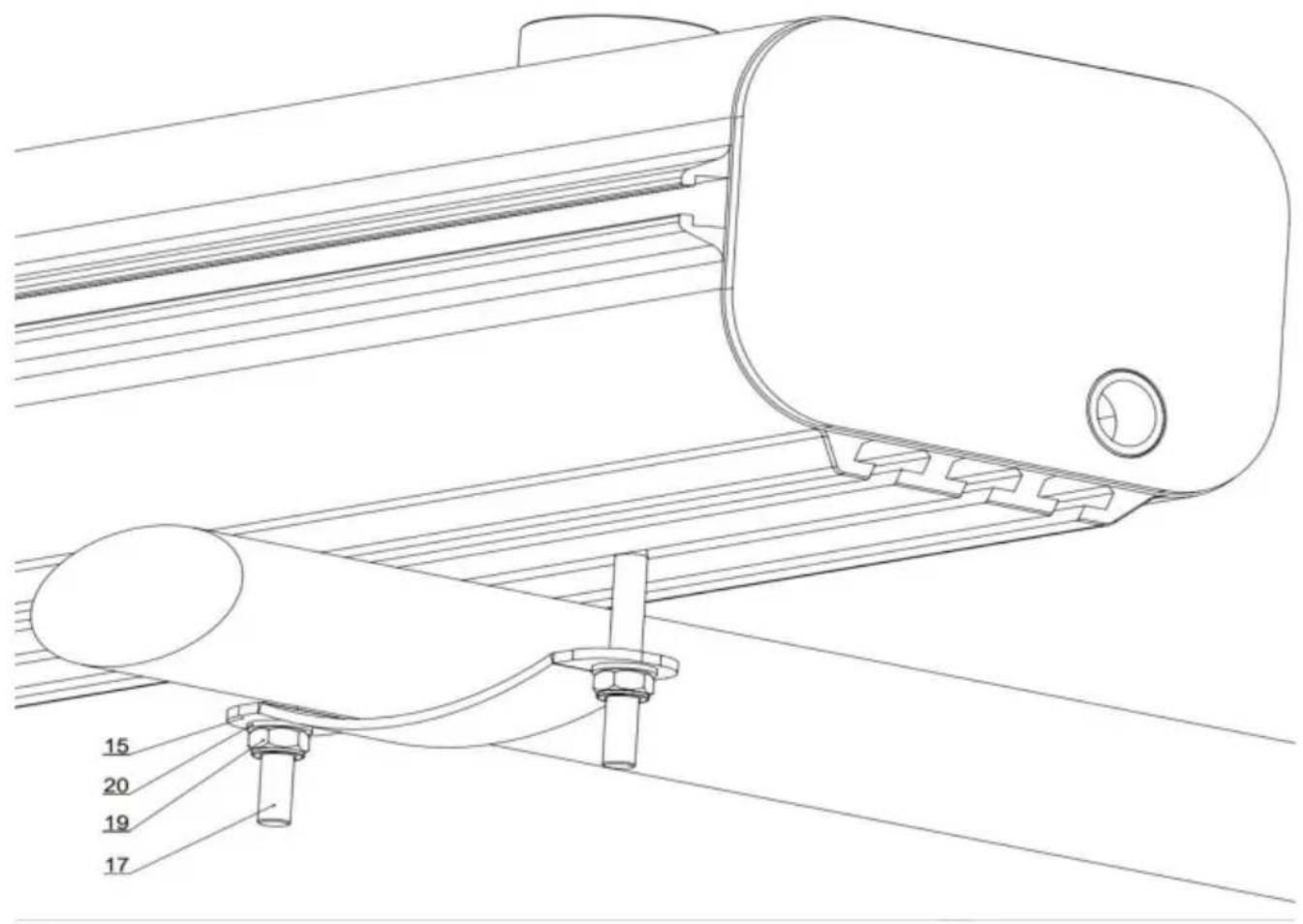

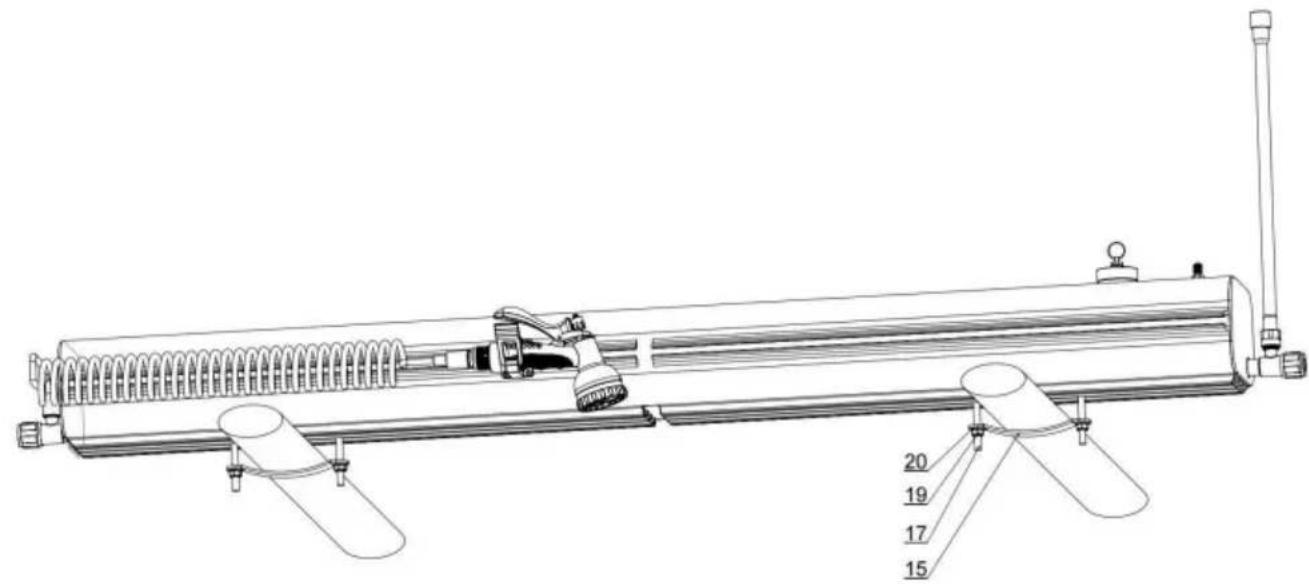

Montujemy poprzechke owalna: Umieszć zbiornik na wode 1 na wsporniku samochodu dachowego i wóź strube T M8×65 typu T 17 w rowek typu T na dnie zbiornika wodnégo

zbiornik; jegna struba jest rozmieszczona po kaźdej stronie owalné goziomego paska;umieść

Pozomy przy montażowy 15 naleź wkręcić w sąbę, nastepnie w metalowej uszczelkie 20, a na koniec dokrecić nikrztek sosnowa M8 19;

W ten sam sposob drugi koniec zbiornika na wode przymocuj do owalnej belki dachu.

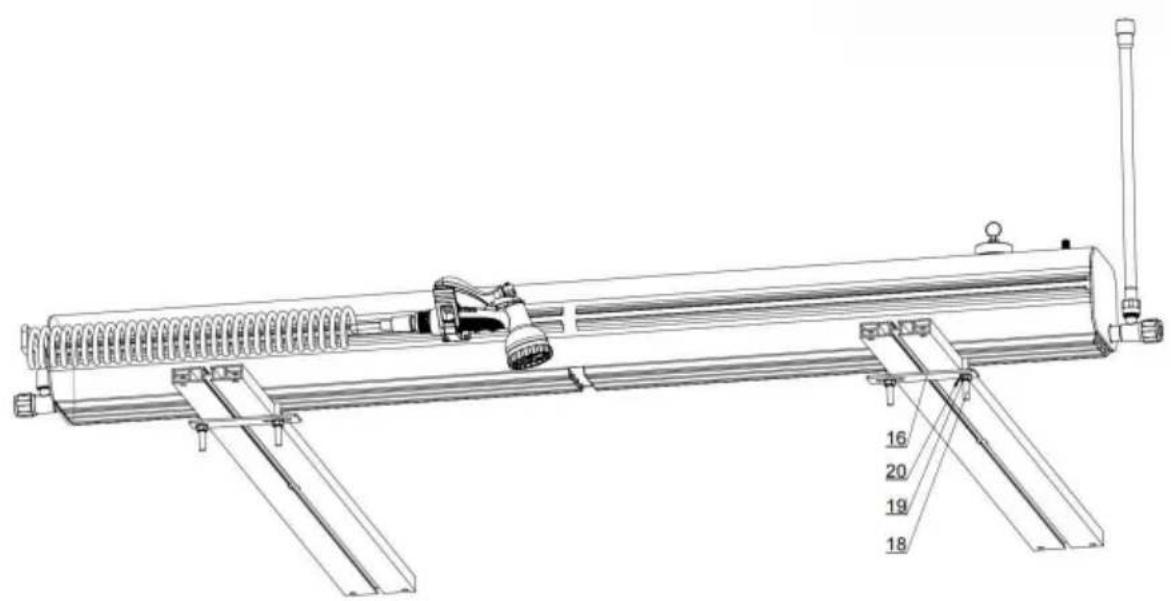

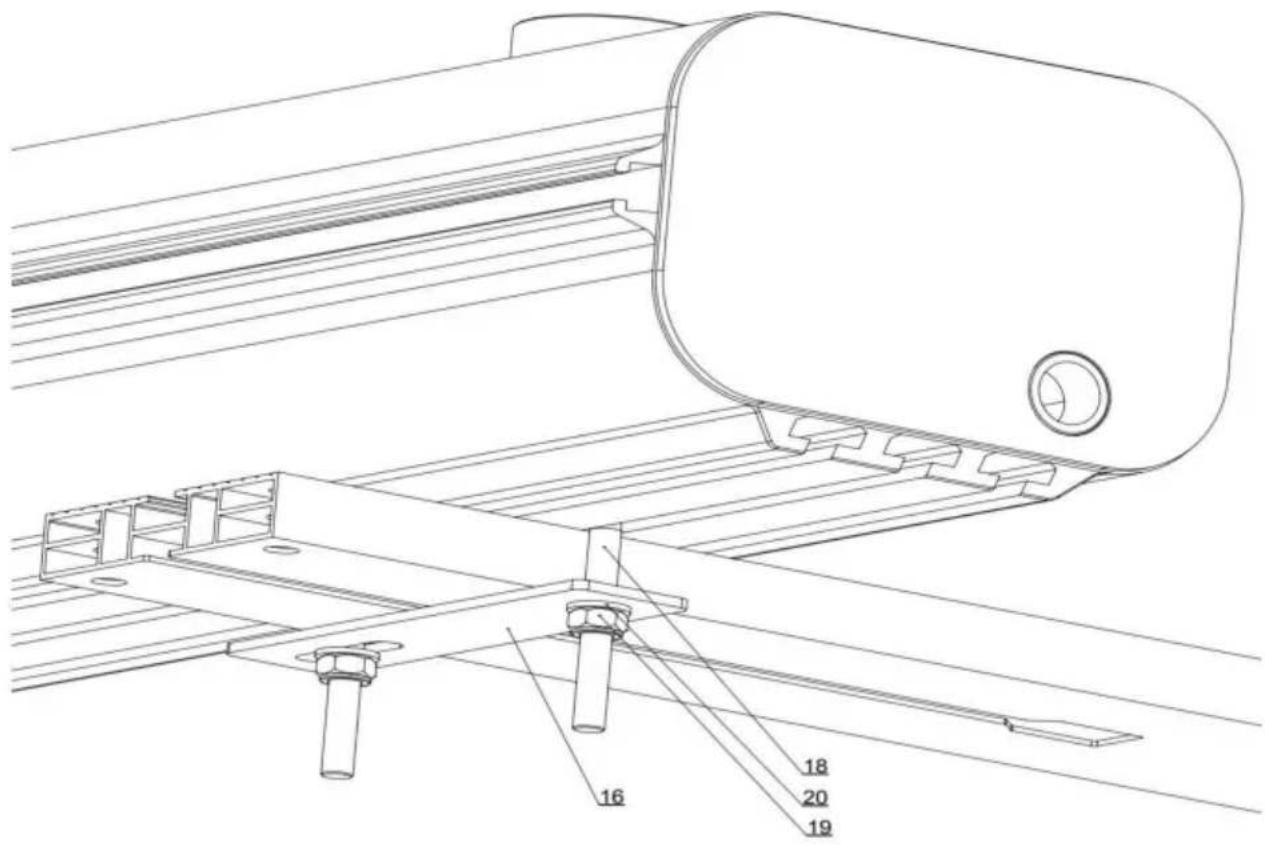

Tryb montaqu na kwadratowej poziomej belce: Umieszć zbiornik na wode 1 na wsporniku samochodu dachowego i wóź srbę T typu T M8×45 18 w rowek typu T na dnie zbiornika na wode; jest rozmieszczona po kazdej stronie kwadratowej poziomego przyta; w srbę wóź arkusz montaquowy ramy bagañnika 16, natestPNW uszczelké metalowa 20, a na koniec dokreć nakȩte sosnowa M8 19;

W ten sam sposob drugi koniec zbiornika na wode przymocuj do owalnej belki dachu.
