495470 - Routeur Wi-Fi METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur Wi-Fi Mesh
Marque	Metronic
Modèle	495470
Version Wi-Fi	802.11ac (Wi-Fi 5)
Débit maximal	1200 Mb/s
Fréquences	2,4 GHz (20 dBm max) et 5 GHz (30 dBm max)
Ports	1 port WAN RJ45 Gigabit, 2 ports LAN RJ45 Gigabit
Antennes	Internes
Boutons	WPS et Reset
Cryptage	WPA2
Alimentation	Entrée 100-240 V~ 50/60 Hz, sortie 12 V ⎓ 1 A
Fonctions principales	Réseau Mesh, contrôle parental par appareil, Wi-Fi invité, mode routeur ou point d'accès, redirection de ports, DMZ, band steering
Installation	Plug & Play via application web (metronic.mesh)
Nombre de modules	Pack de 2 (1 contrôleur + 1 agent), extensible jusqu'à 4 nœuds
Voyant d'état	Rouge fixe (démarrage), rouge clignotant (attente), vert (contrôleur), bleu (agent)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs.
Sécurité	Utiliser uniquement l'alimentation fournie. Ne pas exposer à l'humidité ou aux sources de chaleur. Usage intérieur uniquement.
Pièces détachées et réparabilité	Pour toute pièce détachée ou réparation, contacter le service après-vente Metronic.
Garantie	Garantie légale de conformité 2 ans + garantie commerciale constructeur (durée sur emballage).

FOIRE AUX QUESTIONS - 495470 METRONIC

Comment installer le réseau Mesh en mode Plug & Play ?

Connectez un boîtier au port LAN de votre box internet via le câble fourni, branchez son alimentation. Attendez que le voyant passe au vert (contrôleur). Branchez le second boîtier sur une prise à proximité, son voyant deviendra bleu (agent). Vous pouvez ensuite déplacer l'agent à mi-distance entre le contrôleur et la zone à couvrir.

Comment accéder à l'interface de configuration ?

Connectez un appareil au réseau Mesh (Wi-Fi ou câble). Ouvrez un navigateur et tapez http://metronic.mesh dans la barre d'adresse (pas dans un moteur de recherche). Utilisez l'identifiant admin et le mot de passe Temp-PW (sensible à la casse). Vous devrez modifier ce mot de passe à la première connexion.

Que faire si je perds le mot de passe administrateur ?

Vous pouvez réinitialiser l'appareil aux paramètres d'usine en effectuant un appui long (8-9 secondes) sur le bouton Reset avec un objet fin. Après redémarrage, utilisez à nouveau le mot de passe initial Temp-PW.

Que signifient les différents voyants lumineux ?

Rouge fixe : démarrage. Rouge clignotant : attente de connexion. Vert : mode contrôleur (connecté). Bleu : mode agent (connecté au contrôleur).

Comment ajouter un troisième module Mesh ?

Placez le nouveau boîtier près du contrôleur, branchez-le. Attendez que son voyant clignote rouge. Appuyez sur le bouton WPS du contrôleur (son voyant clignote vert), puis sur le bouton WPS du nouveau module (son voyant s'éteint puis clignote vert). Patientez jusqu'à ce qu'il passe au bleu (max 2 min). Vous pouvez ensuite le déplacer.

Comment passer en mode routeur pour bénéficier du contrôle parental avancé ?

Dans l'interface, allez dans Système > Mode de fonctionnement, sélectionnez Mesh Auto (DHCP) et validez. Rafraîchissez la page, reconnectez-vous avec vos identifiants. Le mode routeur active des fonctionnalités comme le contrôle parental par plage horaire ou blocage d'URL.

Comment configurer une restriction horaire pour le contrôle parental ?

Dans l'interface en mode routeur, allez dans Internet > Contrôle parental. Cliquez sur Créer un nouvel élément. Donnez un nom, sélectionnez l'appareil cible (par adresse MAC), choisissez les jours, l'heure de début et fin, et l'action Interdire l'accès à Internet. Activez la règle et appliquez.

Comment rediriger un port pour accéder à un serveur local depuis le réseau ?

En mode routeur, allez dans Internet > Sécurité > Redirection de port. Créez une nouvelle règle : nom, protocole (ex: TCP), adresse IP locale du serveur (ex: 192.168.50.7), port WAN et port LAN (ex: 80). Activez et appliquez. Pour ouvrir tous les ports, utilisez l'onglet DMZ.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Attendez que le voyant ne soit plus rouge fixe (soit vert, bleu ou rouge clignotant). À l'aide d'un trombone déplié, appuyez sur le bouton Reset pendant 8 à 9 secondes jusqu'à ce que le voyant s'éteigne puis redémarre. L'appareil retrouve sa configuration d'usine.

Quels sont les moyens de contacter le support technique ?

Par e-mail à [e-mail] ou par téléphone au 02 47 346 392 (prix d'un appel local). Avant d'appeler, munissez-vous du modèle : Système Wi-Fi Mesh AC1200 (Réf. 495470).

MODE D'EMPLOI 495470 METRONIC

FR - Système Mesh Wi-Fi

IT - Sistema Wi-Fi Mesh

ES - Sistema Wi-Fi Mesh

PT - Sistema Wi-Fi Mesh

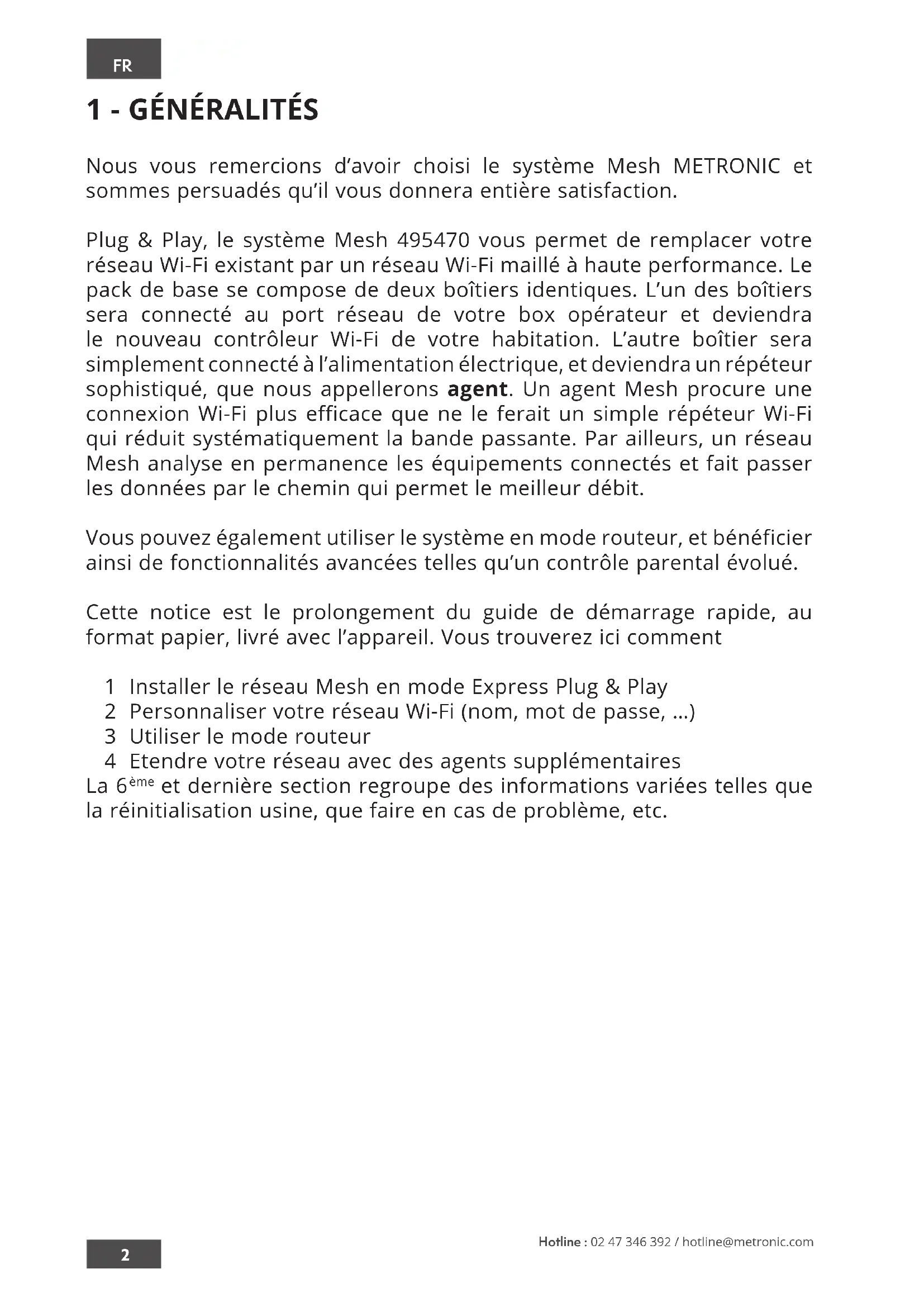

Nous vous remercions d'avoir choisi le système Mesh METRONIC et sommes persuadés qu'il vous donnera entière satisfaction.

Plug & Play, le système Mesh 495470 vous permet de remplacer votre réseau Wi-Fi existant par un réseau Wi-Fi maillé à haute performance. Le pack de base se compose de deux boîtiers identiques. L'un des boîtiers sera connecté au port réseau de votre box opérateur et deviendra le nouveau contrôleur Wi-Fi de votre habitation. L'autre boîtier sera simplement connecté à l'alimentation électrique, et deviendra un répéteur sophistiqué, que nous appellerons agent. Un agent Mesh procure une connexion Wi-Fi plus efficace que ne le ferait un simple répéteur Wi-Fi qui réduit systématiquement la bande passante. Par ailleurs, un réseau Mesh analyse en permanence les équipements connectés et fait passer les données par le chemin qui permet le meilleur débit.

Vous pouvez également utiliser le système en mode routeur, et bénéficier ainsi de fonctionnalités avancées telles qu'un contrôle parental évolué.

Cette notice est le prolongement du guide de démarrage rapide, au format papier, livré avec l'appareil. Vous trouverez ici comment

1 Installer le réseau Mesh en mode Express Plug & Play
2 Personnaliser votre réseau Wi-Fi (nom, mot de passe, ...)
3 Utiliser le mode routeur
4 Etendre votre réseau avec des agents supplémentaires La 6ème et dernière section regroupe des informations variées telles que la réinitialisation usine, que faire en cas de problème, etc.

2 - INSTALLATION EXPRESS

A - Déballage et description

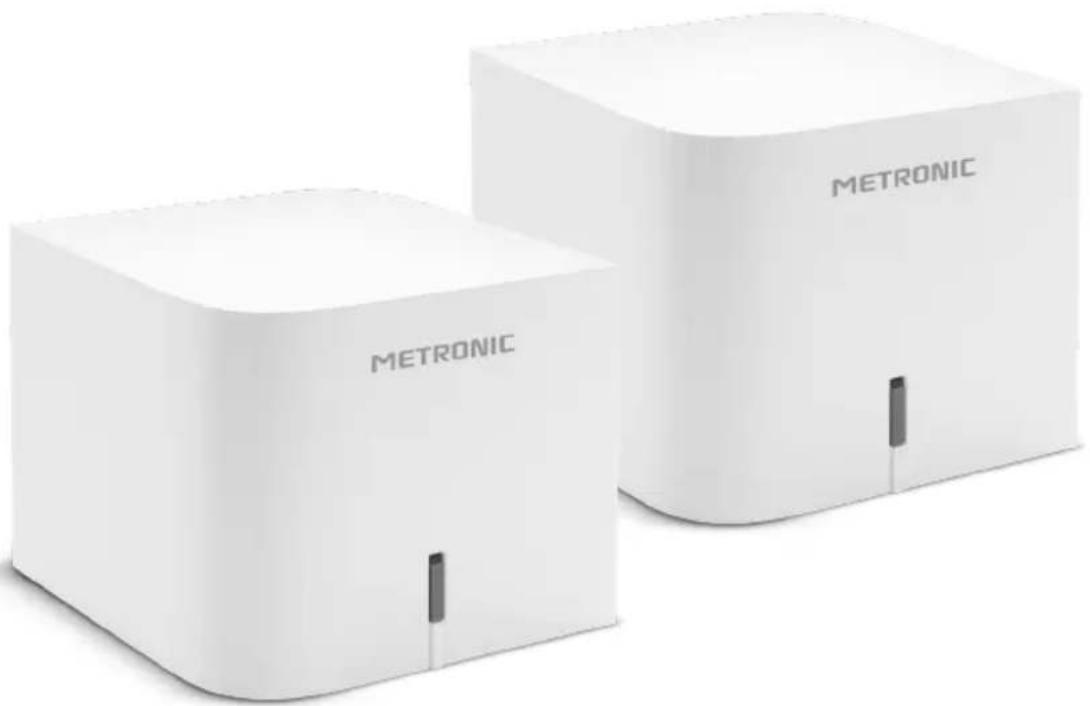

Le pack comprend deux boîtiers Mesh, deux alimentations secteur, un câble réseau 1,5 m ainsi qu'un guide de démarrage rapide.

METRONIC 1 2 3 4 5 Renot 6 Power WAN LAN1 LAN2

1	Voyant d'état
2	Bouton WPS
3	Entrée alimentation
4	Port WAN (box internet)
5	Ports LAN
6	Bouton reset

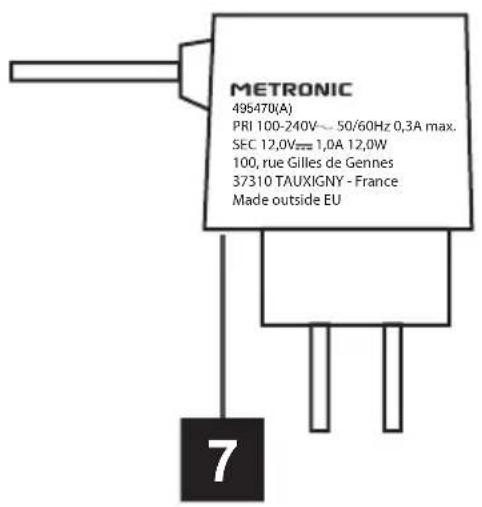

7	Alimentation secteur

METRONIC 495470(A) PRI 100-240V～50/60Hz 0,3A max. SEC 12,0V=1,0A 12,0W 100, rue Gilles de Gennes 37310 TAUXIGNY - France Made outside EU 7

Le voyant indique dans quel état est l'appareil :

Rouge fixe :	Démarrage
Rouge clignotant	Attente de connexion
Vert	Mode Contrôleur (connecté)
Bleu	Mode Agent

B - Installation du contrôleur Mesh

• Choisissez l'un des deux boîtiers, peu importe lequel, ça n'a aucune importance.
• Connectez une extrémité du câble réseau fourni au port WAN (4) du boîtier.
• Connectez l'autre extrémité du câble à un port réseau (LAN) de votre box internet. Ce boîtier connecté en filaire sur votre box sera le contrôleur Mesh.
• Branchez le connecteur d'alimentation (7) à l'arrière du boîtier (3).
• Branchez l'alimentation sur le secteur, le voyant d'état (1) s'allume en rouge
• Après 30 secondes, le voyant clignote en rouge, le boîtier recherche une connexion internet
• Après un certain temps (1 minute maximum) le voyant passe au vert, le contrôleur est opérationnel.
• Avec un équipement Wi-Fi quelconque (téléphone, tablette, ordinateur portable, ...) vérifiez qu'un nouveau point d'accès a été créé, avec le nom Metronic_MESH_xxxx.
• Connectez-vous à ce nouveau point d'accès grâce au mot de passe Wi-Fi indiqué sur l'étiquette située sous le boîtier (password).
• Vérifiez que votre équipement Wi-Fi a bien accès à internet.

C - Installation de l'agent Mesh

• Branchez le deuxième boîtier sur une prise secteur située dans la même pièce que le contrôleur.
• Le voyant passe au rouge fixe, puis au rouge clignotant, puis - dans un délai de 2 minutes maximum - au bleu fixe.
• Le voyant bleu signifie que l'agent est correctement appairé avec le contrôleur.

Vous pouvez maintenant déplacer l'agent à l'endroit optimal. En cas de doute, identifiez, au sein de l'habitation, l'endroit le plus éloigné du contrôleur où vous souhaitez être couvert par le Wi-Fi, puis placez l'agent à mi-distance entre cet endroit et le contrôleur.

Vous pouvez enfin désactiver le Wi-Fi de votre box internet. Cette opération n'est pas indispensable, mais elle est utile ; elle libérera un canal radio, optimisant encore un peu plus votre nouveau réseau Wi-Fi.

3 - PERSONNALISATION ET RÉGLAGES

Le contrôleur Mesh dispose d'une interface sous forme de site web qui vous permet d'obtenir des informations utiles et de personnaliser la configuration de l'appareil.

A - Premier accès à l'interface

Grâce à un équipement connecté au réseau Mesh (en Wi-Fi ou sur l'un des ports LAN), ouvrez un navigateur internet et entrez http://metronic.mesh dans la barre d'adresse.

Note : il ne faut pas taper cette adresse dans la barre de recherche d'un moteur comme Google, mais bien dans la barre d'adresse d'un navigateur (Chrome, Firefox, Safari, ...)

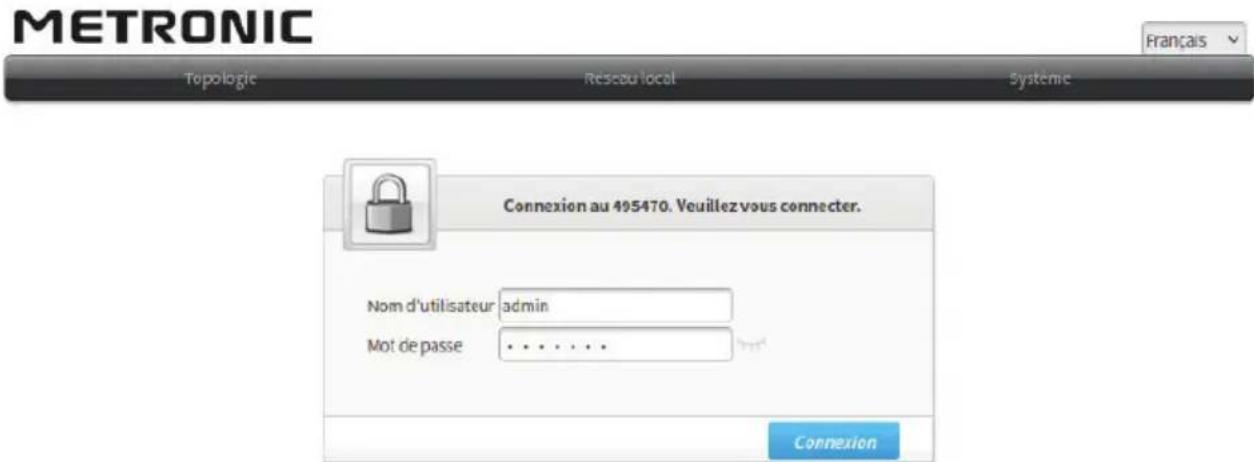

La fenêtre de connexion apparaît, sélectionnez Français dans la liste déroulante en haut à droite

METRONIC Topologie Resceau local Systemic Connexion au 495470. Veuillez vous connecter. Nom d'utilisateur admin Mot de passe Connexion

Entrez le nom d'utilisateur admin et le mot de passe Temp-PW (mot de passe administrateur en sortie d'usine), puis cliquez sur Connexion.

Note : les mots de passe sont toujours sensibles à la casse (majuscules / minuscules)

FR

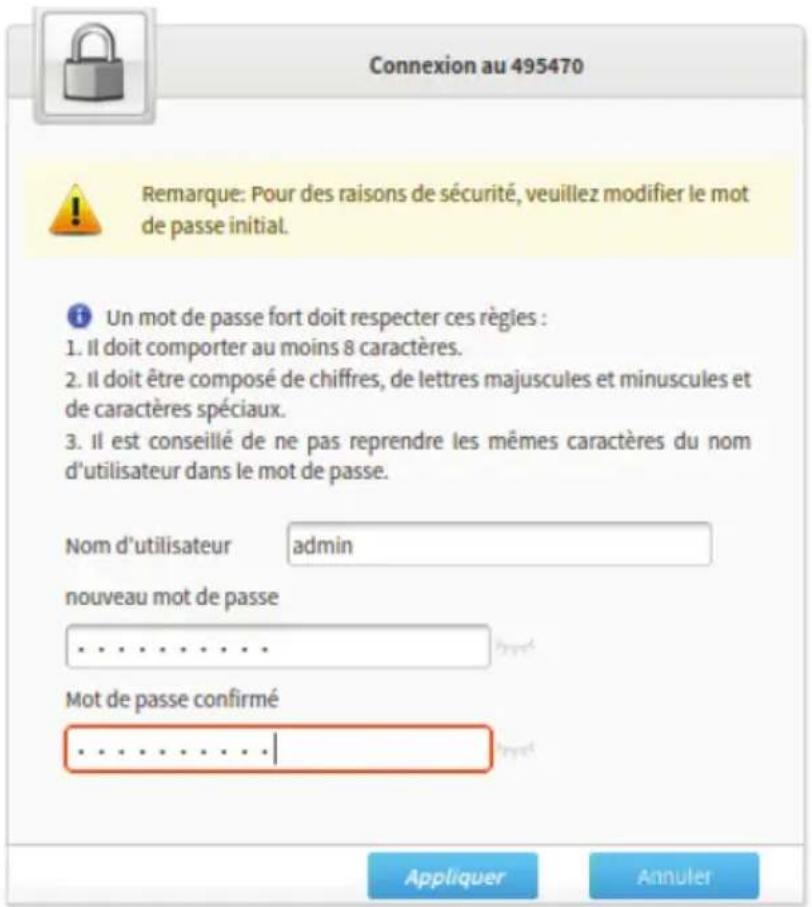

La fenêtre suivante vous demande de choisir un nouveau mot de passe administrateur. Entrez-le (deux fois) puis cliquez sur Appliquer.

Connexion au 495470 Remarque: Pour des raisons de sécurité, veuillez modifier le mot de passe initial. Un mot de passe fort doit respecter ces règles : 1. Il doit comporter au moins 8 caractères. 2. Il doit être composé de chiffres, de lettres majuscules et minuscules et de caractères spéciaux. 3. Il est conseillé de ne pas reprendre les mêmes caractères du nom d'utilisateur dans le mot de passe. Nom d'utilisateur admin nouveau mot de passe Mot de passe confirmé Appliquer Annuler

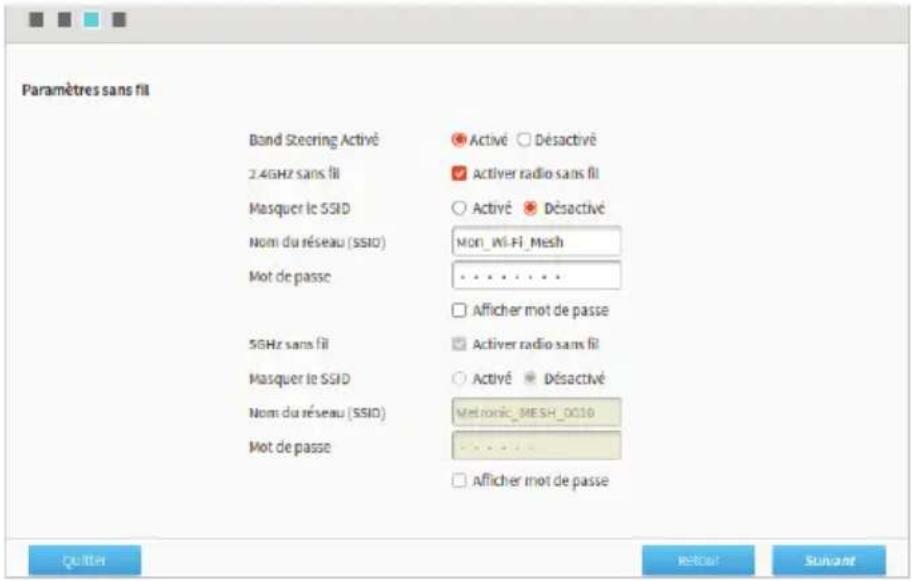

Un configurateur express vous permet de configurer simplement le réseau Wi-Fi Mesh. Nous vous conseillons de laisser les paramètres tels qu'ils sont, et de ne personnaliser que le nom du réseau et le mot de passe à l'étape 3/4.

Paramètres sans fil Band Steering Activé 2.4GHz sans fil Masquer le SSID Nom du réseau (SSID) Mot de passe 56Hz sans fil Masquer le SSID Nom du réseau (SSID) Mot de passe Activé Déactivé Activer radio sans fil Activé Déactivé Mon_ Wi-Fi_Mesh Afficher mot de passe Activer radio sans fil Activé Déactivé Meltonic_MESH_0010 Afficher mot de passe Quitter lektoir suivant

Le dernier écran du configurateur express affiche un QR code que vous pouvez enregistrer au format JPG, pour connecter plus facilement un téléphone, si celui-ci permet la connexion Wi-Fi avec QR code.

Cliquez sur Quitter pour sauvegarder et revenir à la page d'accueil. Si vous étiez connecté en Wi-Fi, vous devez vous reconnecter, avec les identifiants que vous venez de personnaliser.

B - Personnalisation des paramètres Wi-Fi

Vous pouvez modifier la configuration Wi-Fi par cette méthode :

• Accédez à l'interface de configuration (voir §A ci-dessus)
• Sélectionnez le menu Réseau local / sous-menu WLAN / onglet WLAN de base
• Cliquez sur le symbole 4 devant Configuration SSID Wi-Fi pour dérouler les options
• Cliquez sur SSID1 (2.4GHz) puis personnalisez le nom Wi-Fi et le mot de passe.
• Validez en cliquant sur Appliquer

Band Steering

Note : en sortie d'usine, le « Band Steering » est activé, votre réseau Wi-Fi fonctionne alors sur les deux fréquences (2.4 GHz et 5 GHz) avec un seul nom (SSID) Wi-Fi et un seul mot de passe. Vos équipements seront automatiquement connectés à la fréquence qui procure la meilleure performance. Si vous souhaitez séparer les réseaux 2.4 et 5 GHz, désactivez le Band Steering dans l'onglet WLAN Band Steering. Vous pourrez ensuite configurer séparément SSID1 (2.4GHz) et SSID5 (5GHz).

Wi-Fi invité

Les options SSID2 (2.4GHz) et SSID6 (5GHz) sont dédiées au Wi-Fi invité. Lorsque que vous activez cette option (onglet Wi-Fi invité), un nouveau point d'accès Wi-Fi est créé. Ce point d'accès possède son propre SSID et son propre mot de passe que vous pouvez personnaliser. Quiconque connecté au Wi-Fi invité peut profiter de votre accès internet, sans pouvoir accéder à votre réseau local.

Points d'accès supplémentaires

En supplément des SSID 1,2, 5 et 6, pouvant chacun accueillir 32 connexions, vous pouvez activer les SSID 3,4, 7 et 8, chacun ayant ses propres réglages.

C - Mode Pont

Le mode Pont (bridge) est le mode par défaut de l'appareil. Dans ce mode, le module Mesh fonctionne comme un simple point d'accès Wi-Fi à votre réseau domestique. C'est votre box internet qui pilote le réseau et alloue des adresses aux équipements. En mode Pont, le module Mesh laisse passer les données sans aucun filtrage. Si vous souhaitez exploiter les fonctionnalités avancées que propose le système 495470, telles que le blocage parental évolué, vous devez passer en mode Routeur. Le point suivant (D) vous indique comment passer simplement en mode Routeur. La section 4 détaille quelques fonctionnalités.

Si vous avez activé le mode Routeur, et souhaitez revenir au mode Pont, rien de plus simple :

FR

• Accédez à l'interface grâce à l'adresse metronic.mesh
• Allez dans le menu Système / Mode de fonctionnement
• Sélectionnez l'option Contrôleur (Pont) et validez par Appliquer

D - Mode routeur

Ce paragraphe vous explique comment activer le mode routeur. La section 4 de cette notice est exclusivement consacrée aux fonctionnalités liées au routeur. Vous y trouverez quelques exemples « grand public », cette notice n'ayant pas vocation à proposer un cours exhaustif sur l'ingénierie réseaux.

Pour activer le mode Routeur :

• Accédez à l'interface de configuration (voir §A ci-dessus)
• Sélectionnez le menu Système / sous-menu Mode de fonctionnement
• Sélectionnez l'option Mesh Auto (DHCP)
  • Cliquez sur Appliquer
• Patientez 30 secondes puis rafraichissez la page de votre navigateur. L'appareil avec lequel vous avez accédé à l'interface de réglage s'est en effet vu attribuer une nouvelle adresse IP locale
• Entrez vos identifiants (admin + nouveau mot de passe)
• L'appareil indique un avertissement de changement d'adresse IP, validez par Appliquer.

En mode Routeur, l'interface est plus complète. Vous pouvez notamment y retrouver le menu de configuration rapide qui fournit un QR code pour une connexion Wi-Fi simplifiée. Rendez-vous section 4 pour découvrir les principales fonctionnalités du routeur.

4 - FONCTIONNALITÉS AVANCÉES (MODE ROUTEUR)

A - Présentation générale

Un routeur est un équipement qui sépare deux réseaux distincts. Dans un cas classique, il y a un réseau local (LAN) et un réseau étendu (WAN). Votre box internet (fourni par votre opérateur) dispose déjà de fonctions routeur. Vous n'aurez donc intérêt à activer le mode routeur de votre module Mesh que si vous souhaitez utiliser des fonctionnalités indisponibles dans votre box opérateur. Dans cette section, nous en présenterons certaines, notamment le contrôle parental qui est plus sophistiqué que celui que vous trouverez sur la plupart des box opérateur.

En dehors du contrôle parental l'immense majorité des fonctionnalités sont réservées à un public très averti, nous vous conseillons de ne modifier les réglages que si vous savez parfaitement ce que vous faites. Bien évidemment, vous ne risquez rien d'autre qu'une perte de temps, si vous modifiez un réglage auquel il aurait mieux valu ne pas toucher. À tout moment, vous pouvez revenir aux paramètres usines (voir §6A).

B - Contrôle parental

Chaque règle de contrôle parental s'applique à un appareil en particulier, identifié par son adresse MAC. Avant de créer une règle, assurez-vous que l'appareil que vous souhaitez contrôler est bien connecté, et que vous le voyez dans le menu Accueil / Liste d'appareils.

Restriction horaire

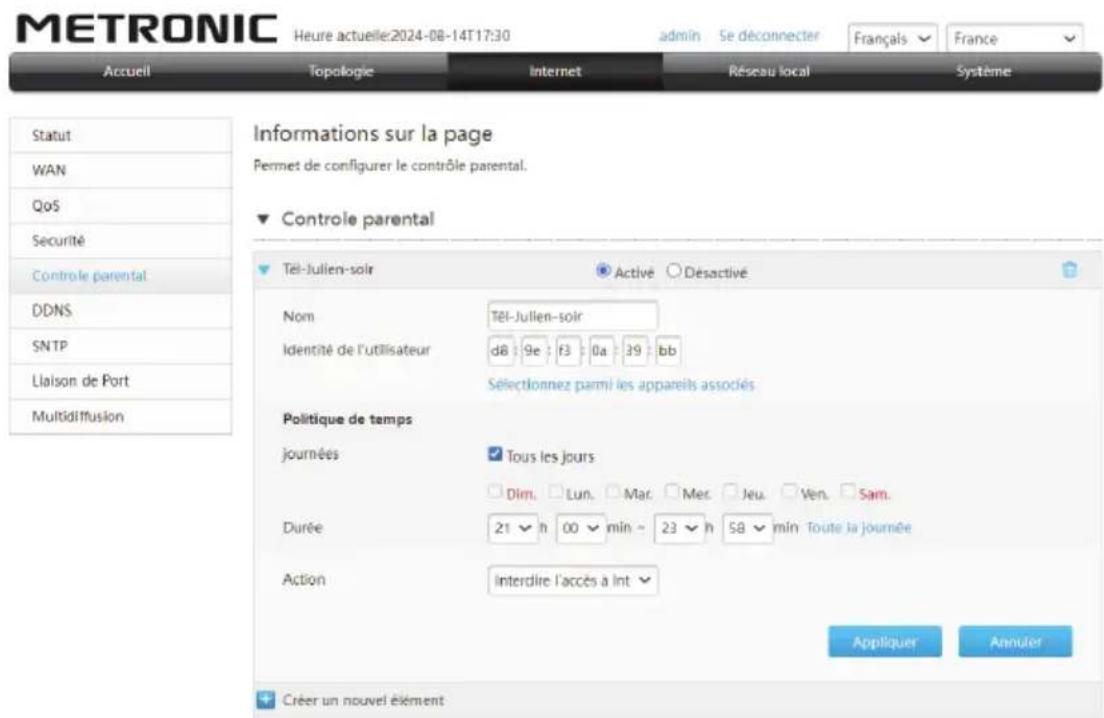

Allez dans le menu Internet / sous-menu Contrôle parental

METRONIC Heure actuelle:2024-08-14T17:30 admin Se déconnecter Français France Accueil Topologie Internet Réseau local Système Statut WAN QoS Securité Controle parental DDNS SNTP Liaison de Port Multidiffusion Informations sur la page Permet de configurer le contrôle parental. ▼ Controle parental Tél-Julien-soir Active Desactivé Nom Tél-Julien-soir Identité de l'utilisateur d8 9e f3 0a 39 bb Sélectionnez parmi les appareils associés Politique de temps journées Tous les jours Dim. Lun. Mar. Mer. Jeu. Ven. Sam. Durée 21 h 00 min ~ 23 h 58 min Toute la journée Action interdire l'accès à Int Appliquer Annuler Créer un nouvel élément

Si aucune règle n'existe déjà, une fenêtre Nouvel article vierge s'affiche. Dans le cas contraire, cliquez sur Créer un nouvel élément.

• Dans le champ Nom, entrez le nom que vous souhaitez donner à la nouvelle règle
• Cliquez sur Sélectionnez parmi les appareils associés, puis cochez l'appareil pour lequel vous souhaitez établir une restriction. Son adresse MAC s'affiche.
  • Cochez les jours où cette règle doit s'appliquer
• Entrez l'heure de début et l'heure de fin.
• Dans le champ Action, choisissez Interdire l'accès à Internet
  • Sélectionnez Activé en haut de la fenêtre
• Validez par Appliquer

La règle apparaît désormais dans la liste des règles, vous pouvez la désactiver ou la réactiver d'un simple clic.

Dans l'exemple ci-dessus, la règle « Tél-Julien-soir » bloque l'accès internet sur l'appareil entre 21h et 23h59. Note : si vous souhaitez établir une règle

qui s'applique entre 21h et 7h, il faut créer deux règles : une pour la période 21h-23h59 et une autre pour la période 00h00-07h00.

Restriction de site

• Procédez comme pour une restriction horaire (4 premiers points ci-dessus)
• Dans le champ Action, choisissez Liste noire d'URL
• Dans le champ URL, entrez une adresse ou une portion d'adresse (ex. « porn »)
• Ajoutez une ou plusieurs éléments d'URL à bloquer en cliquant sur le +
• Validez par Appliquer
  • Activez la règle pour qu'elle soit prise en compte.

Note : Soyez conscient des limitations du contrôle parental par blocage d'URL. En empêchant l'accès aux sites web contenant « porn » dans l'URL, vous bloquerez un grand nombre de sites pour adultes, dont les plus populaires, mais pas les millions de sites qui ne correspondent pas au critère.

C - Redirection de port

Cette opération doit typiquement être effectuée si vous souhaitez créer un accès à un service depuis la partie WAN du réseau. C'est par exemple le cas si vous faites tourner un serveur en local. Pour ce cas précis, il est plus simple de définir une DMZ (voir SE), mais le cas d'un site web permet facilement de comprendre la méthode. Prenons l'exemple suivant

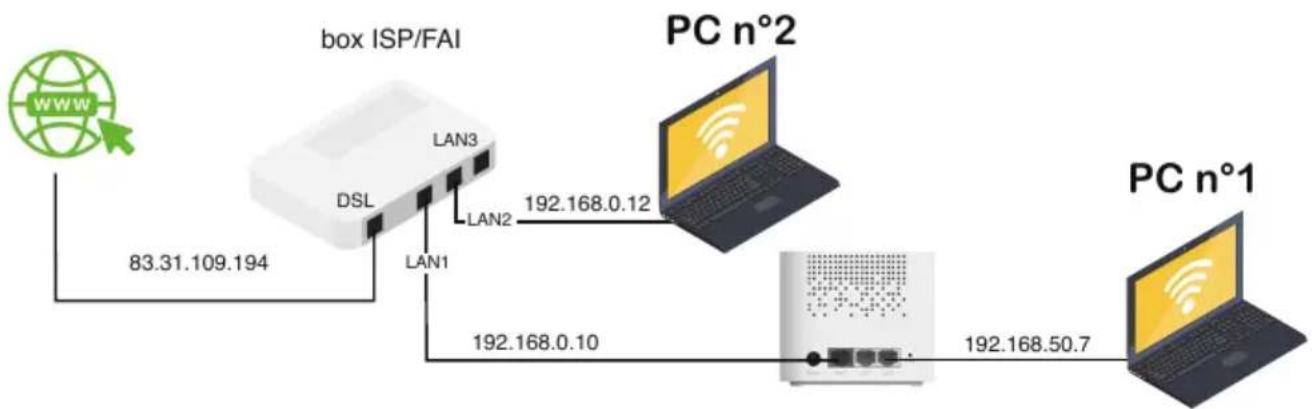


Le module Mesh est connecté sur un port LAN de la box fournie par votre opérateur. Celle-ci a alloué au module l'adresse IP 192.168.0.10. Le PC n°1 est connecté sur un port LAN du module Mesh, qui lui a attribué l'adresse IP 192.168.50.7. Sur ce PC n°1, un serveur web tourne sur le port 80. Le PC n°2 est connecté sur un autre port LAN de la box, il s'est vu allouer l'adresse IP 192.168.0.12, il est donc sur un autre réseau que le PC n°1. Par défaut, le pare-feu du module Mesh bloque tout le trafic non sollicité depuis le port WAN du module Mesh. Vous ne pouvez donc pas accéder à votre serveur web depuis le PC n°2. Pour que ce soit possible, procédez comme suit, en consultant cet exemple :

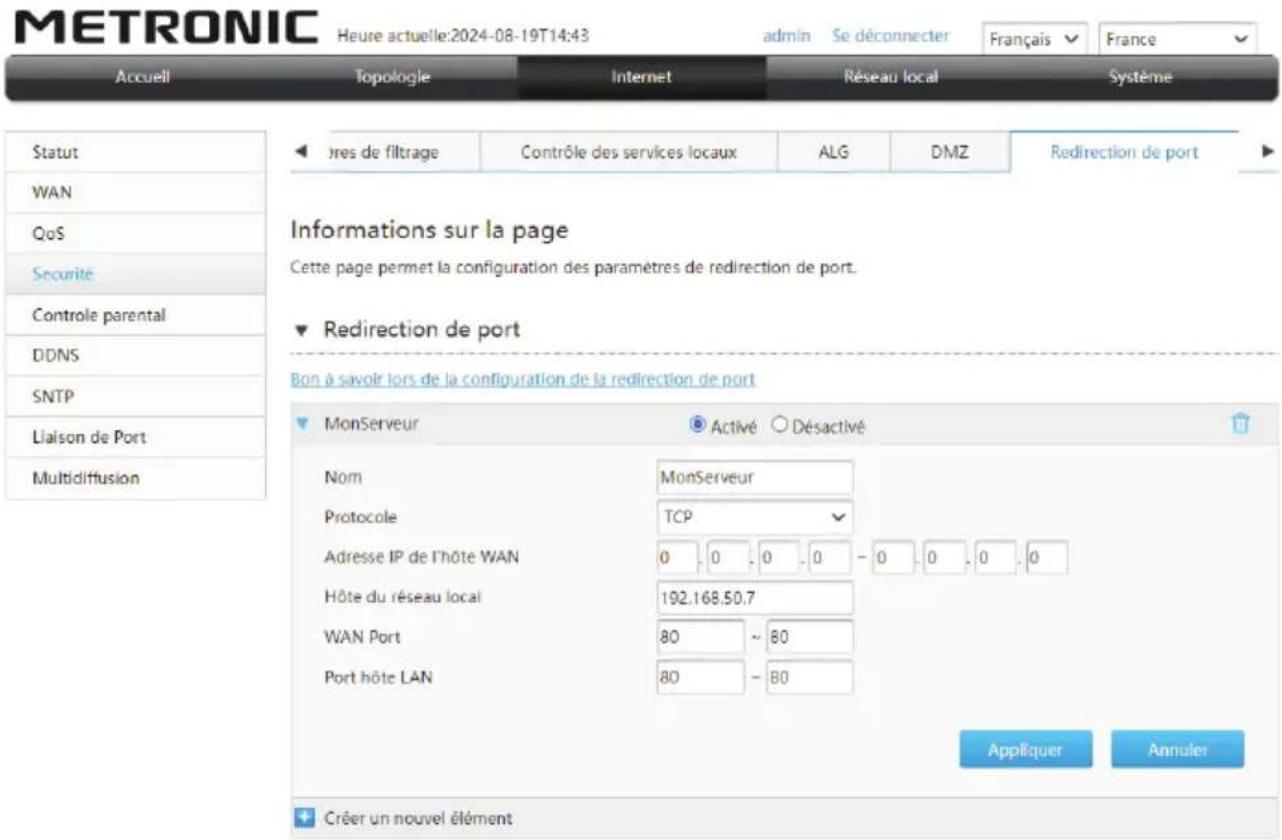

METRONIC Heure actuelle:2024-08-19T14:43 admin Se déconnecter Français France Accueil Topologie Internet Réseau local Système Statut WAN QoS Securité Controle parental DDNS SNTP Liaison de Port Multidiffusion Pres de filtrage Contrôle des services locaux ALG DMZ Redirection de port Informations sur la page Cette page permet la configuration des paramètres de redirection de port. ▼ Redirection de port Bon à savoir lors de la configuration de la redirection de port MonServeur Activé Désactivé Nom MonServeur Protocole TCP Adresse IP de l'hôte WAN 0 0 0 0 - 0 0 0 0 Hôte du réseau local 192.168.50.7 WAN Port 80 ~ 80 Port hôte LAN 80 - 80 Appliquer Annuler Créer un nouvel élément

• Allez dans le menu Internet / Sécurité
• Cliquez sur le symbole ▶ en haut à droite pour faire apparaître et sélectionner l'onglet Redirection de port.
• Dans le champ Nom, entrez le nom que vous souhaitez donner à la nouvelle règle (MonServeur dans notre exemple)
• Changer le protocole si besoin, TCP convenant dans notre exemple
• Dans le champ Adresse IP de l'Hôte WAN, laissez les valeur 0 dans les plages d'adresse, sauf si vous souhaitez définir une plage d'adresse particulière.
• Dans le champ Hôte du réseau local entrez l'adresse IP du PC hébergeant le serveur.
• Indiquez le port d'entrée (WAN port) et le port de sortie Port Hôte LAN (80 dans notre exemple). Entrez la même valeur de part et d'autre du \~sauf si vous souhaitez adresser une plage de ports (rare)
• Validez par Appliquer
• Activez la règle pour qu'elle soit prise en compte.

Vous pouvez maintenant accéder à votre serveur depuis le PC n°2 en tapant 192.168.0.10 dans la barre d'adresse du navigateur.

Pour ouvrir rapidement tous les ports, vous pouvez activer une DMZ. Pour cela, il suffit d'entrer l'adresse IP de la machine dans le champ Hôte du réseau local, dans l'onglet DMZ, puis d'activer cette DMZ.

Note 1 : vous avez intérêt à fixer l'adresse IP de la machine qui héberge le serveur (voir § 4D ci-dessous)

Note 2 : Si vous souhaitez accéder à votre serveur depuis n'importe quelle machine connectée à internet, il faudra bien sûr rediriger un port, de la même manière, sur votre box opérateur, puisqu'elle aussi, contient un pare-feu.

D - Forcer une adresse statique

Cette opération assure que tout équipement connecté au LAN se verra toujours attribuer la même adresse IP locale. Reprenons l'exemple ci-dessus du serveur tournant sur la machine dont l'adresse est 192.168.50.7, il faut procéder ainsi :

• Allez dans le menu Réseau local / LAN
• Observez la section Adresse allouée, assurez-vous que la machine en question apparaît
• Cliquez sur le symbole ▶ devant Baux statiques DHCP pour dérouler les options
• Dans le champ Nom, entrez le nom que vous souhaitez donner à la nouvelle règle
• Dans le champ Adresse MAC, entrez l'adresse MAC de la machine
• Dans le champ Adresse IP, entrez l'adresse que vous souhaitez fixer
• Validez par Appliquer

E - Création d'une DMZ

Il est important de garder en tête qu'il y a des différences fondamentales entre les routeurs professionnels et les routeurs « grand public ».

Dans un contexte professionnel, un équipement placé dans une DMZ est totalement isolé du réseau, et on ne peut y accéder depuis le WAN qu'en redirigeant des ports.

Les routeurs grand public ont une gestion différente. Si vous activez la DMZ, tous les ports seront exposés depuis le WAN, sans que vous ayez besoin de rediriger un port. Par ailleurs, depuis la machine placée sous DMZ, les autres équipements du LAN restent accessibles. Vous l'aurez compris, la création d'une DMZ ne doit donc pas être permanente car elle constitue une porte d'entrée sur votre LAN.

5 - ÉTENDRE VOTRE RÉSEAU MESH

Le pack 495470 contient deux modules Mesh. Vous pouvez étendre votre réseau Mesh en vous procurant des modules complémentaires. À l'heure de rédaction de cette notice, les modules sont vendus par lot de deux. Grâce à

un second pack 495470, vous pourrez donc constituer un réseau Mesh à 3 ou 4 nœuds, pour une couverture élargie.

Dans un pack, les modules sont appairés d'usine. Une fois le premier module (contrôleur) installé, il suffit de brancher le second (agent) pour qu'ils se reconnaissent. Cette reconnaissance automatique ne fonctionne pas avec des modules issus de packs différents. Lorsque vous ajoutez un 3ème (ou 4ème) module, il faut procéder ainsi :

• Assurez-vous que le contrôleur est fonctionnel (LED vert)
• Connectez le nouveau boîtier sur une prise secteur située dans la même pièce que le contrôleur.
• Son voyant passe au rouge fixe, patientez jusqu'à ce qu'il clignote en rouge.
• Appuyez sur le bouton WPS du contrôleur, son voyant clignote en vert.
• Appuyez sur le bouton WPS du nouveau module, son voyant s'éteint puis clignote en vert.
• Patientez (2 minutes max) jusqu'à ce que le voyant du nouveau module passe au bleu
• Positionnez le nouveau module là où vous souhaitez étendre votre réseau Mesh.

6 - OPÉRATIONS SPÉCIALES

A - Retour aux réglages d'usine

Cette opération est à effectuer sur tous les modules dès que vous observez un dysfonctionnement que vous ne pouvez pas corriger via les menus de l'appareil.

• Procurez-vous un objet fin tel qu'un trombone déplié
• Si vous venez de rebrancher le module, patientez jusqu'à ce que le voyant cesse d'être rouge fixe (soit vert, soit bleu, soit rouge clignotant)
• Procédez à un appui long (min 8\~9 secondes) sur le bouton reset, le voyant s'éteint brièvement, puis l'appareil redémarre.
• Installez l'appareil comme indiqué au §2B ou 2C selon qu'il s'agit d'un contrôleur ou d'un agent

B - Réglages divers

Cette notice n'a pas vocation à vous exposer en détail toutes les possibilités de réglages, notamment en mode routeur. La section 4 vous a indiqué comment régler le contrôle parental ou comment rediriger des ports. Pour les réglages plus complexes auxquels vous souhaiteriez procéder, l'ergonomie de l'interface est censée vous guider. Pour vous faire gagner un peu de temps sur quelques opérations « courantes », voici les menus auxquels vous devrez accéder pour :

• Modifier les adresses du réseau local Réseau local / LAN / Serveur DHCP
• Modifier le mot de passe admin Système / Gestion de compte
• Configurer un port en miroir de données Système / Configuration miroir
  • Désactiver l'IPV6 ⇒ Système / Commutateur IPV6
• Consulter les niveaux de puissance Wi-Fi sur un appareil ⇒ Topologie / Appareils connectés
• Brider le débit sur un port donné Internet / QoS / Régulation de flux

7 - EN CAS DE PROBLÈME

Lorsque j'entre http://metronic.mesh dans le navigateur, la page d'accueil ne s'affiche pas

Vérifiez bien que

• L'ordinateur ou le téléphone est bien connecté au même réseau que le contrôleur
• Vous avez tapé http://metronic.mesh dans la barre d'adresse du navigateur

Lorsque j'éloigne l'agent du contrôleur, le voyant ne passe plus au bleu

Assurez-vous que la distance n'est pas trop importante, et qu'aucun obstacle (armoires métalliques, miroirs, ...) ne vienne s'interposer entre contrôleur et agent.

Je rencontre un problème non décrit ici

Pas de panique, nos techniciens sont prêts à vous aider, contactez-les

• Par e-mail à l'adresse [e-mail]
• Par téléphone au 02 47 346 392 (prix d'un appel local)

8 - CARACTÉRISTIQUES TECHNIQUES

• Boutons : WPS et RESET
  • Débit maximum de 1200 Mb/s
  • 1 port RJ45 WAN (gigabit)
  • 2 ports RJ45 LAN (gigabit)
  • Wi-Fi 802.11ac (Wi-Fi 5)
  2.4 GHz (+20 dBm max) / 5 GHz (+30 dBm max)
• Antennes internes
• Cryptage WPA2
• Contrôle parental (par appareil)
• Wi-Fi invité
• Fonction routeur ou point d'accès
• Alimentation fournie : 12V --- 1A

Signification des logos

Les équipements METRONIC peuvent porter certains des logos suivants, dont vous trouverez ici la signification.

———	Courant continu
	Courant alternatif
	Utilisation uniquement en intérieur
	Polarité
	L’appareil répond aux exigences de toutes les Directives européennes dont l’application impose le marquage CE.
	Equipement de classe II(Isolation double ou renforcée)

FR Cet appareil se recycle À DÉPOSER EN MAGASIN OU À DÉPOSER EN DÉCHÉTERIE

Points de collecte sur www.quefairedemesdechets.fr

Directive DEEE

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Déclaration de Conformité

Le soussigné, METRONIC, déclare que l'équipement radioélectrique du type Système Wi-Fi Mesh AC1200 (Réf. 495470) est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: https://medias.metronic.com/doc/495470-przrev-doc.pdf

Malgré le soin que nous avons avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés. N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 02 47 346 392 / [e-mail]

Munissez-vous des informations suivantes AVANT TOUT APPEL :

Modèle : Système Wi-Fi Mesh AC1200 (Réf. 495470)

METRONIC

100 rue Gilles de Gennes

37310 Tauxigny-St-Bauld - FRANCE

Made outside EU

[e-mail]

GARANTIE

Ce paragraphe vous informe sur les conditions de la garantie qui s'applique aux appareils vendus en France. En achetant ce produit, vous bénéficiez d'une double garantie : une garantie légale, et une garantie commerciale. La garantie légale, systématique, vous couvre contre les défauts qui pourraient exister au moment de l'achat. La garantie commerciale, facultative, couvre tout ce qui n'est pas couvert par la garantie légale, par exemple un défaut qui surviendrait plusieurs mois après l'achat du produit.

En vertu de l'article L211-7 du code de la consommation, en l'absence de preuve du contraire, tout défaut survenant dans les deux ans suivants l'achat est présumé existant au moment de l'achat, et doit donc être pris en charge au titre de la garantie légale. En application de l'article 15 de la loi de 2014 relative à la consommation, nous vous informons que :

Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.
Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Pour être conforme au contrat, le bien doit :
1° Etre propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;
- présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;
2° Ou présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.

Les contrats de garanties (légale et commerciale) lient le particulier et le vendeur. Les conditions commerciales peuvent dépendre du réseau de distribution dans lequel le produit a été acheté. En cas de défaut avéré du distributeur, vous bénéficiez, à titre commercial, de la garantie constructeur d'une durée indiquée sur l'emballage du produit.

La garantie constructeur METRONIC couvre les défauts qui pourraient apparaître pendant la période de garantie. METRONIC s'engage à remettre en état un produit sous garantie, ou l'échanger par un produit équivalent ou supérieur. Les frais de port retour sont couverts, les frais de port aller restant à la charge du client.

METRONIC s'engage à maintenir un stock de pièces détachées nécessaires à la réparation ou à l'utilisation du produit pendant une période de 2 ans suivant la date de fabrication du produit, dans une limite quantitative de 1%.

Les conditions de garantie sont soumises à une utilisation et une installation conformes aux recommandations figurant dans la notice de l'appareil.

En cas de panne veuillez vous adresser à votre revendeur. N'envoyez jamais d'appareil chez METRONIC sans avoir au préalable obtenu un accord de retour.

1 - INTRODUZIONE

METRONIC Topologie Résseau local Systémie Connexion au 495470. Veuillez vous connecter. Nom d'utilisateur admin Mot de passe Connexion

Connexion au 495470 Remarque: Pour des raisons de sécurité, veuillez modifier le mot de passe initial. Un mot de passe fort doit respecter ces règles : 1. Il doit comporter au moins 8 caractères. 2. Il doit être composé de chiffres, de lettres majuscules et minuscules et de caractères spéciaux. 3. Il est conseillé de ne pas reprendre les mêmes caractères du nom d'utilisateur dans le mot de passe. Nom d'utilisateur admin nouveau mot de passe Mot de passe confirmé Appliquer Annuler

Paramètres sans fil Band Steering Activé 2.4GHz sans fil Masquer le SSID Nom du réseau (SSID) Mot de passe 56Hz sans fil Masquer le SSID Nom du réseau (SSID) Mot de passe Activé Activer radio sans fil Activé Mon_Wi-Fi_Mesh Afficher mot de passe Activer radio sans fil Activé Metronic_MESH_D030 Afficher mot de passe Reçuai Suivant

METRONIC Heure actuelle:2024-08-14T17:30 admin Se déconnecter Français France Accueil Topologie Internet Réseau local Systeme Statut WAN QoS Securité Controle parental DDNS SNTP Liaison de Port Multidiffusion Informations sur la page Permet de configurer le contrôle parental. ▼ Controle parental Tél-Julien-soir Activé Désactivé Nom Tél-Julien-soir Identité de l'utilisateur d8 : 9e : f3 : 0a : 39 : bb Sélectionnez parmi les appareils associés Politique de temps Journées Tous les jours Dim. Lun. Mar. Mer. Jeu. Ven. Sam. Durée 21 h 00 min - 23 h 58 min Toute la journée Action Interdire l'accès à Int Appliquer Annuler Créer un nouvel élément

METRONIC Heure actuelle:2024-08-19T14:43 admin Se déconnecter Français France Accueil Topologie Internet Réseau local Systeme Statut WAN QoS Securité Controle parental DDNS SNTP Liaison de Port Multidiffusion Notes de filtrage Contrôle des services locaux ALG DMZ Redirection de port Informations sur la page Cette page permet la configuration des paramètres de redirection de port. ▼ Redirection de port Bon à savoir lors de la configuration de la redirection de port MonServeur Activé Désactivé Nom MonServeur Protocole TCP Adresse IP de l'hôte WAN 0 0 0 0 - 0 0 0 0 Hôte du réseau local 192.168.50.7 WAN Port 80 ~ 80 Port hôte LAN 80 - 80 Appliquer Annuler Créer un nouvel élément

FR Cet appareil se recycle À DÉPOSER EN MAGASIN OU À DÉPOSER EN DÉCHÉTERIE Points de collecte sur www.quefairedemesdechets.fr

RECICLA Azul Cartón/Papelão Amarillo/Amarelo Plástico

Directiva DEEE

METRONIC Topologie Résseau local Systémie Connexion au 495470. Veuillez vous connecter. Nom d'utilisateur admin Mot de passe Connexion

Connexion au 495470 Remarque: Pour des raisons de sécurité, veuillez modifier le mot de passe initial. Un mot de passe fort doit respecter ces règles : 1. Il doit comporter au moins 8 caractères. 2. Il doit être composé de chiffres, de lettres majuscules et minuscules et de caractères spéciaux. 3. Il est conseillé de ne pas reprendre les mêmes caractères du nom d'utilisateur dans le mot de passe. Nom d'utilisateur admin nouveau mot de passe Mot de passe confirmé Appliquer Annuler

Paramètres sans fil Band Steering Active 2.4GHz sans fil Masquer le SSID Nom du réseau (SSID) Mot de passe 5GHz sans fil Masquer le SSID Nom du réseau (SSID) Mot de passe Active Activé radio sans fil Active Mon_Wi-Fi_Mesh Afficher mot de passe Activé radio sans fil Active Metronic_MESH_0010 Afficher mot de passe Active Désactivé Désactivé Afficher mot de passe Quitter Refitier Suivant

METRONIC Heure actuelle:2024-08-14T17:30 admin Se déconnecter Français France Accueil Topologie Internet Réseau local Système Statut WAN QoS Securité Controle parental DDNS SNTP Liaison de Port Multidiffusion Informations sur la page Permet de configurer le contrôle parental. ▼ Controle parental Télé-Julien-soir ▶ Activé ○ Désactivé Nom Télé-Julien-soir Identité de l'utilisateur d8 : 9e : f3 : 0a : 39 : bb Sélectionnez parmi les appareils associés Politique de temps Journées ✓ Tous les jours Dim. Lun. Mar. Mer. Jeu. Ven. Sam. Durée 21 h 00 min - 23 h 58 min Toute la journée Action Interdire l'accès à Int Appliquer Annuler Créer un nouvel élément

METRONIC Heure actuelle:2024-08-19T14:43 admin Se déconnecter Français France Accueil Topologie Internet Réseau local Systeme Statut WAN QoS Securité Controle parental DDNS SNTP Liaison de Port Multidiffusion Notes de filtrage Contrôle des services locaux ALG DMZ Redirection de port Informations sur la page Cette page permet la configuration des paramètres de redirection de port. ▼ Redirection de port Bon à savoir lors de la configuration de la redirection de port MonServeur Activé Désactivé Nom MonServeur Protocole TCP Adresse IP de l'hôte WAN 0 0 0 0 - 0 0 0 0 Hôte du réseau local 192.168.50.7 WAN Port 80 ~ 80 Port hôte LAN 80 - 80 Appliquer Annuler Créer un nouvel élément

FR Cet appareil se recycle À DÉPOSER EN MAGASIN OU À DÉPOSER EN DÉCHÉTERIE

Points de collecte sur www.quefairedemesdechets.fr

RECICLA

Azul

Cartón/Papelão

Amarillo/Amarelo

Plástico

Diretiva DEEE

100, rue Gilles de Gennes

NODE PARK TOURAINE 37310 TAUXIGNY

www.metronic.com

Fabriqué hors UE / Made outside the EU

GARANTIA
