| Type de produit | Passerelle CPL WiFi (adaptateur courant porteur avec point d'accès WiFi) |
| Marque | Metronic |
| Modèle | 495434 |
| Technologie CPL | HomePlug AV / IEEE 1901 |
| Débit CPL maximal | 600 Mbps |
| Débit WiFi maximal | 300 Mbps (802.11n) |
| Norme WiFi | 802.11b/g/n |
| Bande de fréquence WiFi | 2,4 GHz |
| Sécurité WiFi | WPA / WPA2 (mode mixte) |
| Connecteurs Ethernet | 2 ports RJ45 10/100 Mbps |
| Alimentation | 110-240 V~, 50/60 Hz (prise secteur 2 pôles) |
| Dimensions (approx.) | 9,5 x 5,5 x 4 cm |
| Poids (approx.) | 120 g |
| Température de fonctionnement | 0 °C à 40 °C |
| Humidité de fonctionnement | 10 % à 90 % HR |
| Utilisation | Intérieur uniquement |
| Conformité | Directive 2014/53/UE (RED) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec. Ne pas utiliser de produits liquides ou abrasifs. Ne pas obstruer les ouvertures d'aération. |
| Sécurité | Ne pas exposer à l'eau ou aux flammes nues. Débrancher avant nettoyage. Utiliser uniquement en intérieur. Respecter une distance minimale de 5 cm autour de l'appareil pour l'aération. |
| Pièces détachées et réparabilité | Aucune pièce détachable. Appareil non réparable par l'utilisateur. En cas de panne, contacter le service après-vente. |
FOIRE AUX QUESTIONS - 495434 METRONIC
Questions des utilisateurs sur 495434 METRONIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Routeur Wi-Fi au format PDF gratuitement ! Retrouvez votre notice 495434 - METRONIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 495434 de la marque METRONIC.
MODE D'EMPLOI 495434 METRONIC
Nous vous remercions d'avoir choisi la passerelle CPL 600 WiFi METRONIC et sommes persuadés qu'elle vous donnera entière satisfaction.
Plug & Play, cette solution CPL transforme votre installation électrique en point d'accès réseau ou WiFi ! Une manière simple, efficace et discrète de résoudre vos problèmes de câblage. Ces adaptateurs bénéficient de la technologie HomePlug AV pour un débit jusqu'à 600 Mbps. Une solution idéale pour toutes vos applications multimédias (jeu en ligne, téléchargement, TV Internet, etc.). La norme Homeplug vous assure une interopérabilité entre adaptateurs 200 Mbps et plus. Vos appareils multimédias compatibles WiFi, comme votre ordinateur portable ou votre Smartphone, peuvent ainsi se connecter en toute simplicité à Internet, chez vous, où que vous soyez. Équipé de deux connecteurs Ethernet, le CPL WiFi vous permet également d'effectuer une liaison filaire avec un périphérique.
du lundi au vendredi de 9h à 12h / 14h à 18h
Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : hotline@metronic.com
Produit fabriqué hors UE

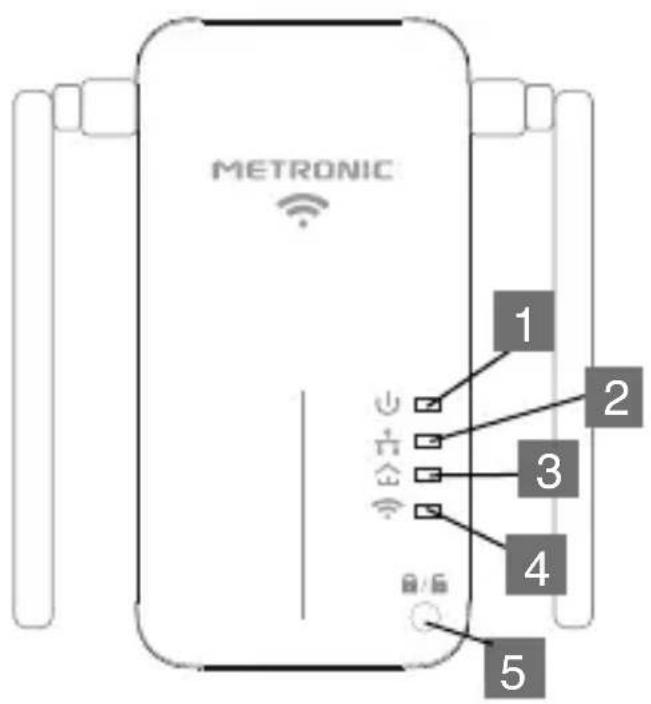

2 - Descriptif
| 1 | Témoin d'alimentation |
| 2 | |
| 3 | |
| 4 | WiFi: Indique l'activation du WiFi. |
| 5 | Bouton d'appairage: Permet de réappairer les CPL. |
| 6 | |
| 7 |
3 - Témoins lumineux
Les témoins lumineux figurant sur les boîtiers indiquent l'état des fonctionnalités des CPL.
| Voyant État Description | |
| Fixe Passerelle sous tension | |
| Eteint Passerelle hors tension | |
| Fixe Le CPL relié à un autre appareil (modem, PC...) | |
| Éteint Le CPL n'est relié à aucun autre appa-reil sur ses prises Ethernet | |
| Fixe Le débit du réseau est supérieur à 25 Mbps | |
| Clignotant Le débit du réseau est inférieur à 25 Mbps | |
| Eteint Le CPL n'a pas trouvé d'autre CPL sur le réseau | |
| Fixe WiFi activé | |
| Eteint Le WiFi est désactivé | |
4 - Mise en service
La passerelle CPL-WiFi crée un accès WiFi à un réseau CPL existant. Elle ne peut pas fonctionner seule, il faut que vous ayez préalablement au moins un coupleur CPL connecté à votre réseau local.
Si vos coupleurs CPL existant fonctionnent avec une clé publique (c'est généralement le cas en sortie d'usine) il vous suffit de brancher la passerelle sur n'importe quelle prise de courant pour y créer le nouveau point d'accès WiFi. Vous pouvez alors vous connecter à ce nouveau point d'accès en suivant les instructions du §5.
Si le réseau est crypté avec une clé privée, il faut au préalable procéder à un appairage comme indiqué au § 9 page 14.
5 - Connexion sans fil
Dans ce paragraphe, nous expliquons comment connecter en WiFi un ordinateur sous Windows 10 au CPL WiFi. La connexion sur des téléphones/tablettes Android et iOS, bien que plus simple, se fait sur le même principe.
Relevez la clé d'accès WiFi qui figure après «WiFi password » sur l'étiquette du CPL WiFi, en respectant la casse (majuscules / minuscules).
Ce code à 8 caractères ne sera plus accessible une fois que la passerelle sera branchée sur le secteur.

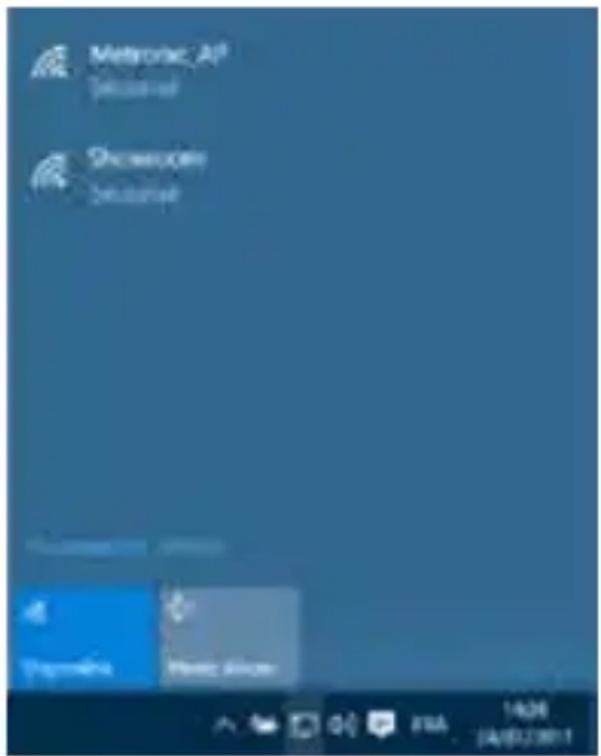

Dans Windows, cliquez sur l'icône de réseau sans fil en bas à gauche de l'écran

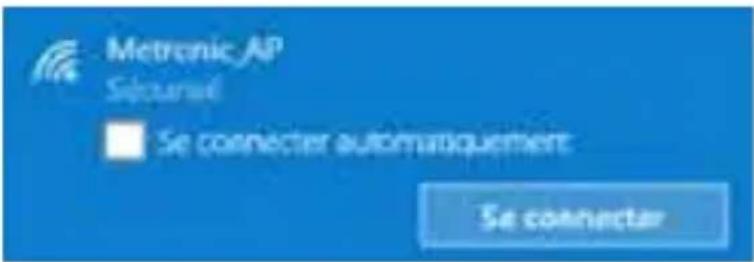

Sélectionnez Metronic_AP correspondant au CPL WiFi dans la liste, cochez la case « se connecter automatiquement », puis cliquez sur « Se connecter »

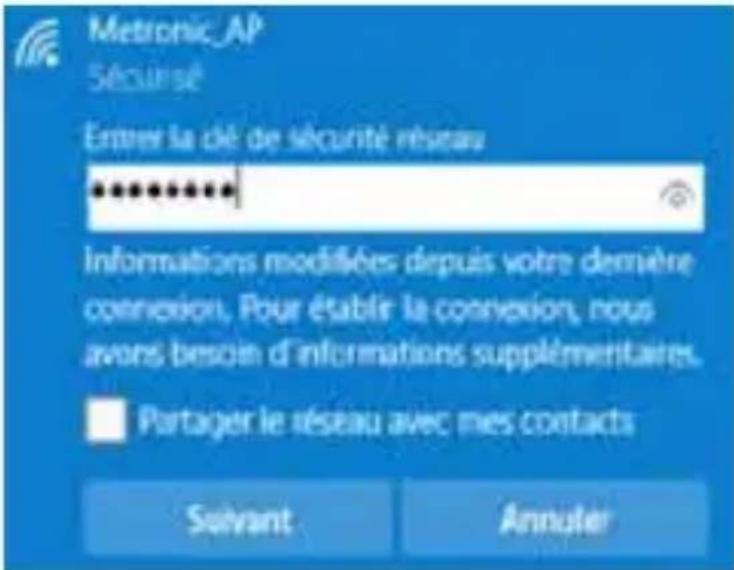

Entrez le WiFi password (Clé réseau) relevé précédemment en respectant la casse (majuscule/minuscule), cliquez sur « Suivant ».
L'ordinateur se connecte au CPL WiFi. Une fois l'opération terminée, Windows affiche qu'il est connecté au WiFi Metronic_AP :
UTILISATION AVANCÉE
FR
La clé réseau préréglée en sortie d’usine est unique, et le mode de sécurité maximal (WPA/WPA2 mixed) est utilisé. Vous n’avez donc aucun risque d’intrusion extérieure. Toutefois, si vous le souhaitez, vous pouvez modifier les paramètres de sécurité en suivant la procédure ci-dessous. Dans les grandes lignes, il faut régler l’ordinateur en IP fixe pour pouvoir configurer le CPL WiFi par connexion filaire, effectuer les réglages WiFi, puis remettre l’ordinateur en IP dynamique.
6 - Configuration du réseau

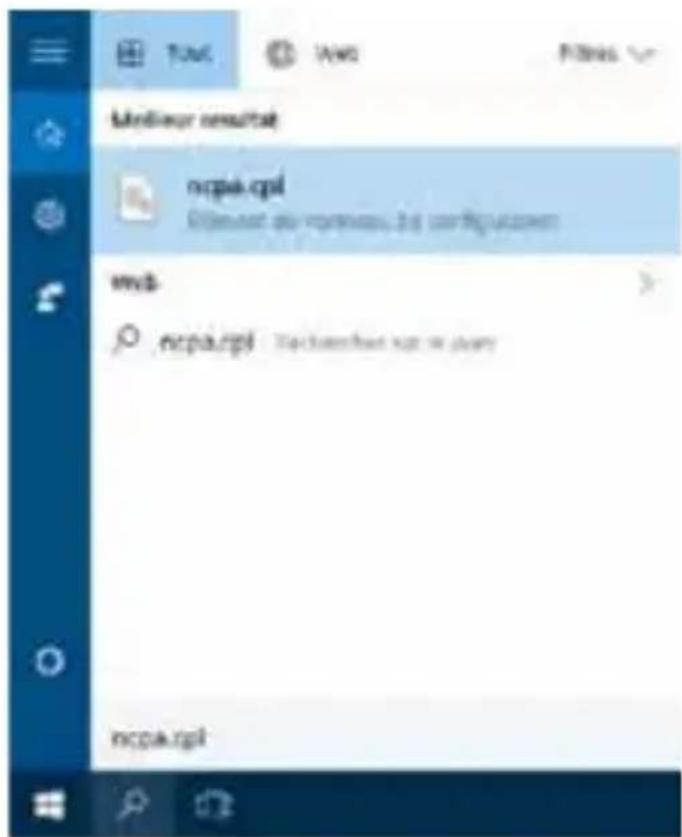

Accédez à la fenêtre de recherche Windows en pressant simultanément les touches et s
Tapez « ncpa.cpl » puis pressez « Entrée » pour ouvrir la fenêtre des connexions réseau.

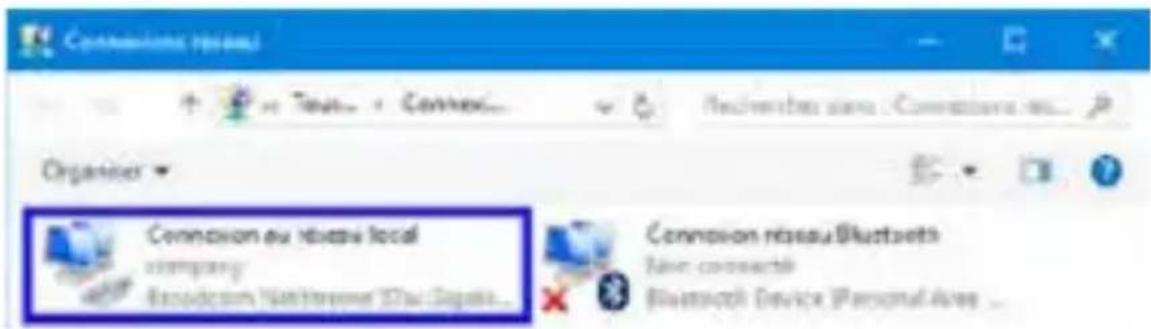

La fenêtre « Connexions réseau » s'ouvre comme ci-dessous :

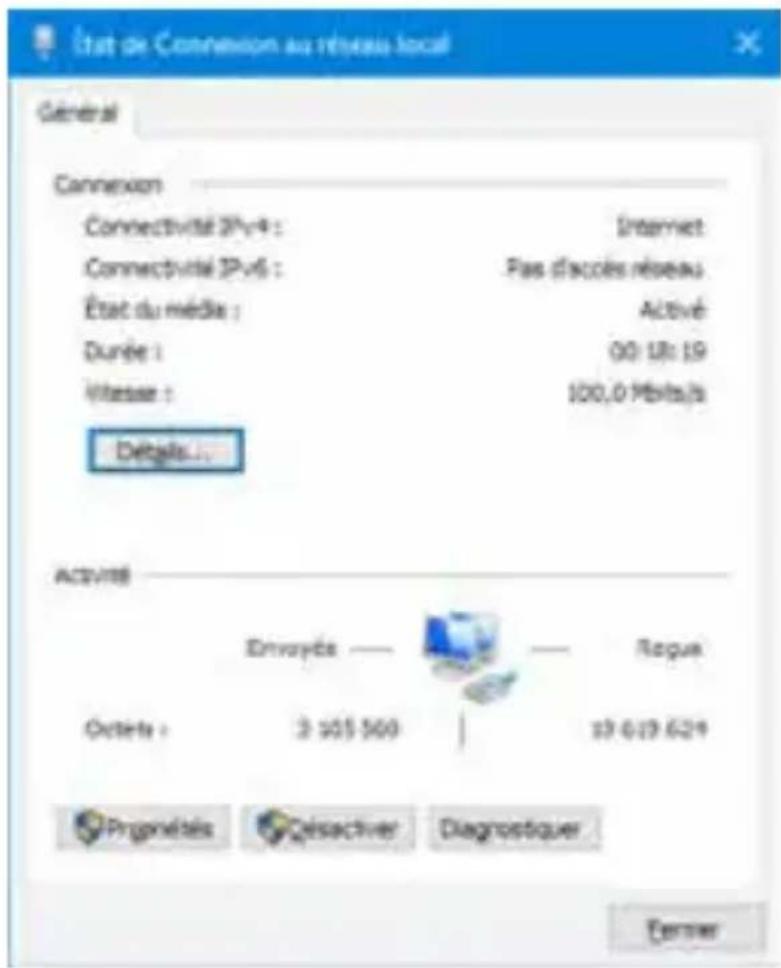

Cliquez sur « Connexion au réseau local » (peut également s'appeler «Ethernet») puis « Propriété » au bas de la fenêtre :

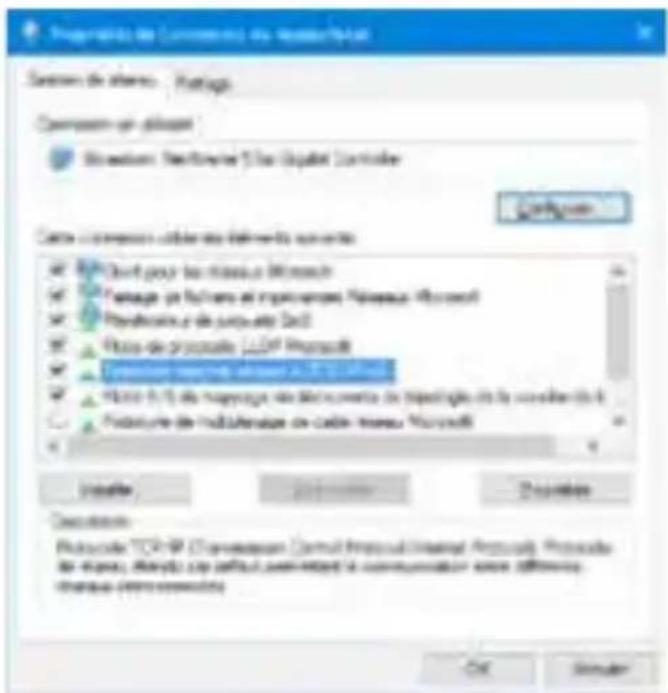

Une nouvelle fenêtre s'ouvre comme ci-dessous, double cliquez sur « Protocole Internet version 4 (TCP/IPv4) ».

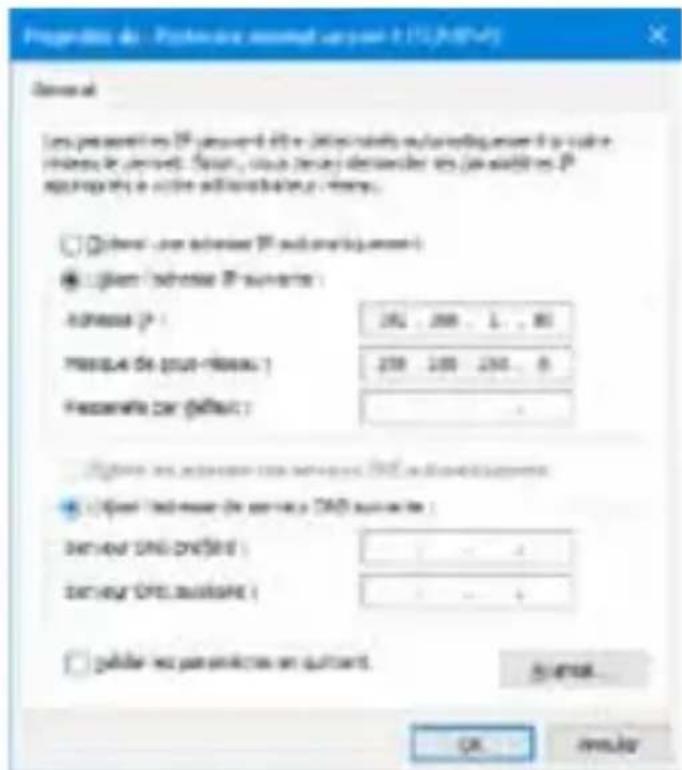

Cliquez sur « Utiliser l'adresse IP suivante » et tapez l'adresse IP suivante : 192.168.1.80.
Cliquez dans « Masque de sous réseau ». Le masque 255.255.255.0 est généré. Cliquez sur OK, la configuration du réseau est terminée, il faut maintenant configurer le WiFi.
7 - Configuration WiFi
Attention : Pour cette étape, il est impératif que votre CPL WiFi soit relié à votre ordinateur avec un câble Ethernet (RJ45) et que le CPL simple soit débranché de la prise électrique.
Une fois l'opération terminée cette liaison ne sera plus nécessaire.

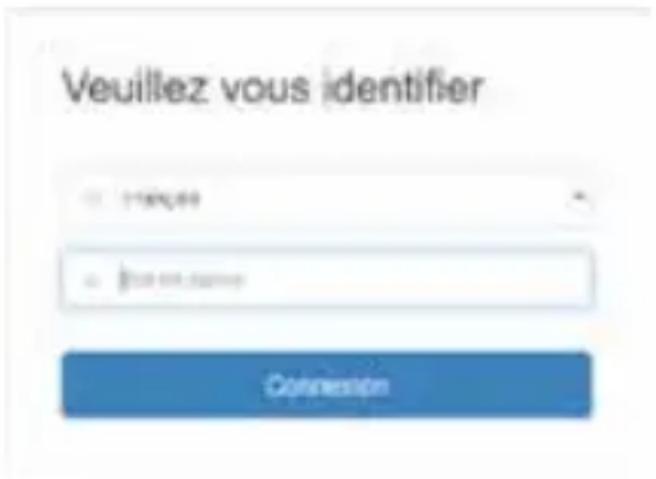

Afin de communiquer avec l'adaptateur CPL WiFi, ouvrez une page Internet et dans la barre d'adresse, tapez l'adresse du CPL WiFi (192.168.1.200) et validez par la touche Entrée. Une fenêtre de connexion s'ouvre, sélectionnez la langue et entrez « admin » sur la ligne mot de passe. Cliquez ensuite sur « Connexion ».

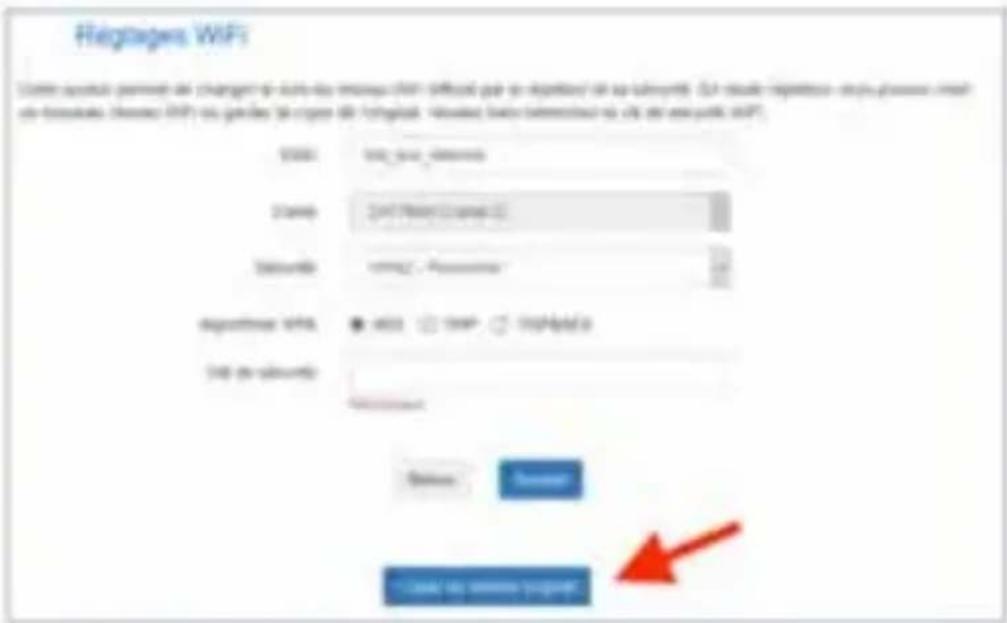

Le page de l'« Assistant » (de configuration) s'affiche, cliquez sur « Suivant ». Sur la page « Réglages WiFi », veuillez définir la nouvelle clé de sécurité WiFi et notez-la soigneusement. :
Cliquez ensuite sur « Suivant », puis « Enregistrer » pour confirmer.
Attention : Il est important de revenir aux paramètres par défaut pour la configuration du réseau (§ 10 page 13) pour remettre l'adresse IP en automatique.
La réinitialisation remet l'appareil dans le même état qu'en sortie d'usine.
La réinitialisation totale est obtenue après 2 opérations :
- La réinitialisation de la partie CPL
- La réinitialisation de la partie WiFi
La réinitialisation CPL remet la clé de cryptage sur la valeur publique «HomePlugAV», ce qui permet un appairage avec l'immense majorité des adaptateurs CPL, lorsque ces derniers sont dans une configuration sortie d'usine.
La réinitialisation WiFi restaure la clé WiFi à sa valeur indiquée sur l'étiquette et réinitialise l'interface de configuration WiFi.
Pour réinitialiser la partie CPL, c'est dire la communication entre le CPL WiFi et le CPL simple, appuyez sur le bouton du CPL WiFi jusqu'à ce que le voyant POWER clignote 1 fois (environ 15s).
Pour réinitialiser la partie WiFi, pressez 2 secondes le bouton RESET WiFi situé à proximité de la prise Ethernet.
9 - Appairage sécurisé
A - Introduction
Pour pouvoir échanger des données sur le réseau électrique, les CPL doivent utiliser une clé commune, une sorte de mot de passe que chacun des CPL connaît.
En sortie d'usine, et après une réinitialisation, les CPL sont généralement réglés sur une clé publique appelée «HomePlugAV», ce qui simplifie l'installation, tout en maintenant une confidentialité acceptable puisque les signaux, bloqués par votre compteur électrique, ne sont pas censés quitter le domicile.
Pour une communication parfaitement sécurisée, vous pouvez crypter les transmissions grâce à une clé privée, choisie aléatoirement par le CPL.
La suite de ce paragraphe vous indique comment insérer la passerelle dans un réseau CPL pré-existent, qui a été sécurisé avec un appairage. En d'autres termes, si le voyant DATA 📁 ne s'allume pas quand vous branchez la passerelle sur le secteur.
B - Appairage
Repérez dans la notice des CPL existants la méthode pour lancer un appairage sur clé privée. Cette méthode est propre à chaque constructeur, comprenez que METRONIC ne peut pas vous renseigner sur des adaptateurs CPL d'une autre marque
- Pour faciliter l'appairage, branchez l'un des CPL existant et la passerelle sur une même multiprise.
- Lancez la procédure d'appairage sur le CPL existant installé sur la multiprise
- Pressez et maintenez 1 à 3 secondes le bouton d'appairage de la passerelle. Au relâchement, les voyants clignotent un certain temps, l'appairage se traduit par un voyant DATA qui passe au vert.
Si l'opération est un succès sur la multiprise, vous pouvez placer le CPL existant et la passerelle dans les prises de votre réseau électrique.
En cas d'échec, essayez à nouveau, et en cas de nouvel échec, réinitialisez tous les coupleurs CPL pour les ramener sur la clé publique.
Si le débit est trop faible ou inexistant, suivez ces conseils :
- Branchez la passerelle CPL sur une autre prise électrique.
- Ne branchez pas la passerelle sur une multiprise avec protection anti-foudre.
- Ne pas brancher la passerelle CPL à côté d'un chargeur de téléphone portable.
10 - En cas de problème
- J'arrive à me connecter au WiFi du CPL WiFi mais je n'arrive pas à accéder à internet :
- Vérifiez que le voyant du CPL WiFi est allumé ou clignote, si ce n'est pas le cas), effectuez une réinitialisation de tous les coupleurs CPL et de la passerelle (voir § 8 page15)
- Je n'arrive pas à me connecter au réseau WiFi
- Vérifiez que le réseau WiFi sur lequel vous essayez de vous connecter correspond au réseau du CPL WiFi (Metronic_AP)
- Vérifiez que vous avez bien tapé le mot de passe WiFi («WiFi password» sur l'étiquette du CPL WiFi) en respectant les majuscules et minuscules.
- Effectuez une réinitialisation du CPL WiFi et des coupleurs CPL pour les mettre dans leur état de sortie d'usine (voir § 8 page 15).
- Je n'arrive pas à accéder à l'interface du CPL WiFi (pour changer le nom du réseau WiFi ou mot de passe)
- Vérifiez que le CPL WiFi est branché directement sur l'ordinateur par un câble Ethernet.
- Débranchez tous les CPL simple du réseau électrique.
- Assurez-vous d'avoir paramétré l'ordinateur pour avoir une adresse IP fixe comme expliqué dans le paragraphe de configuration du réseau (voir § 6 page 12).
11 - Caractéristiques techniques
FR
- Chipset : AR7420 + MTK7628K
- Protocole: Homeplug AV / IEEE 1901
802.11b/g/n (300Mbps)
Ethernet 10/100 - Sécurité WiFi : WPA/WPA2
- Alimentation : 2 pôles, 110-240V\~ 50/60Hz
12 - Informations importantes
Conformément aux obligations faites par le respect de la norme EN 60950, nous attirons votre attention sur les éléments de sécurité suivants :
- Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l'appareil pour assurer une aération suffisante.
- Il convient de ne pas placer sur l'appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées.
- L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.
- Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.
Le soussigné, METRONIC, déclare que l'équipement radioélectrique du type passerelle CPL WiFi 495434 est conforme à la directive 2014/53/UE.
Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :
http://www.metronic.com/pages/liste_doc.php
Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.
Utilisation uniquement en intérieur
Courant alternatif
Isolation double ou renforcée
